Класс точности приборов учета электроэнергии: Класс точности прибора учета электроэнергии

Содержание

Россети Центр — Требования к организации учета

Приборы учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Счетчик электрической энергии — электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт*ч или А*ч.

Расчетный счетчик электрической энергии — счетчик электрической энергии, предназначенный для коммерческих расчетов между субъектами рынка.

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) сетевой организации и потребителя. В случае если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, объем принятой в электрические сети (отпущенной из электрических сетей) электрической энергии корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности электрических сетей до места установки прибора учета, если соглашением сторон не установлен иной порядок корректировки.

Не разрешается устанавливать счетчики в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. В соответствии с разделом «Правила организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04.05.2012 № 442, требования к контрольным и расчетным приборам учета электроэнергии, в зависимости от групп потребителей, должны быть следующими:

Категория потребителей Уровень напряжения Подключение Альтернативное условие Класс точности Глубина хранения данных
Потребители-граждане Не имеет значения Не имеет значения
2,0 и выше Не регламентируется
Юридические и приравненные к ним лица (на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем МКЖД) 0,4 кВ Новое При замене вышедшего из эксплуатации, вышедшего из строя прибора учета или после истечения установленного межповерочного интервала существующего прибора учета 1,0 и выше Не регламентируется
Юридические и приравненные к ним лица (на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем МКЖД) 0,4 кВ Существующее До момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета 2,0 и выше Не регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт 35 кВ и ниже Новое При замене выбывших из эксплуатации, вышедших из строя приборов учета или после истечения установленного межповерочного интервала существующего прибора учета 1,0 и выше Не регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт 35 кВ и ниже Существующее До момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета 2,0 и выше Не регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт 110 кВ и выше Новое При замене выбывших из эксплуатации, вышедших из строя приборов учета или после истечения установленного межповерочного интервала существующего прибора учета 0,5S и выше Не регламентируется
Юридические и приравненные к ним лица с максимальной мощностью менее 670 кВт 110 кВ и выше Существующее До момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета 1,0 и выше Не регламентируется
Юридические и приравненные к ним лица с максимальной мощностью не менее 670 кВт Не имеет значения Новое При замене выбывших из эксплуатации, вышедших из строя приборов учета или после истечения установленного межповерочного интервала существующего прибора учета 0,5S и выше 120 дней и более или включенных в автоматизированную систему учета электроэнергии
Юридические и приравненные к ним лица с максимальной мощностью не менее 670 кВт Не имеет значения Существующее До момента выхода из эксплуатации, выхода из строя, истечения межповерочного интервала прибора учета 1,0 и выше
Юридические и приравненные к ним лица присоединенные к объектам ЕНЭС Не имеет значения Не имеет значения
0,5S и выше 120 дней и более или включенных в автоматизированную систему учета электроэнергии

Функциональные возможности современных электронных счетчиков позволяют вести учет электроэнергии дифференцированно по времени суток.

Потребители могут обращаться в Энергосбытовые компании с просьбой о заключении договора на электроснабжение с учетом расчета по тарифам, дифференцированным по зонам суток. Cистема двухтарифной оплаты за электроэнергию, то есть раздельной оплаты ночного (с 23.00 до 7.00) и дневного тарифов (с 7.00 до 23.00) действует уже не первый год.

Класс точности трансформаторов тока и напряжение для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами.

Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.

Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.

Согласно раздела «Правила организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04.05.2012 № 442 собственник энергопринимающих устройств несет ответственность по оснащению объектов электросетевого хозяйства приборами учета электрической энергии, а также по возобновлению учета электроэнергии, в случае выхода его из строя, путем установки нового прибора учета.

Компания «Россети Центр» оказывает услуги по установке, замене приборов учета электрической энергии физическим лицам, юридическим и приравненным к ним лицам по договору оказания услуг.

«Россети Центр» осуществляет перепрограммирование многотарифных приборов учета электроэнергии потребителей

В «Россети Центр» организована кампания по перепрограммированию многотарифных приборов учета, находящихся в собственности потребителей физических лиц, присоединенных непосредственно или опосредованно к электроустановкам «Россети Центр».

Необходимость перепрограммирования многотарифных приборов учета электроэнергии возникла после подписания 30 июня 2011 года Президентом РФ Федерального Закона «Об исчислении времени», отменившего практику перехода на «зимнее время».

Для того чтобы перепрограммировать свой прибор учета электроэнергии, Вам необходимо:

1) Подать заявку на перепрограммирование прибора учета одним из удобных для Вас способов:

  • позвонив на круглосуточную прямую линию энергетиков 8-800-50-50-115 (звонок бесплатный),
  • через Интернет-приемную на нашем сайте www. mrsk-1.ru,
  • посетив Центры обслуживания клиентов, адреса которых указаны на нашем сайте в разделе «Клиентам» http://www.mrsk-1.ru/customers/customer-service/centers/

2) Обеспечить доступ к прибору учета в согласованное с электросетевой компанией время. Присутствие собственника прибора учета при работе электромонтера обязательно, так как в итоге перепрограммирования прибора учета будет составлен Акт проверки прибора учета в 2 экземплярах.

Работник «Россети Центр» при проведении работ должен иметь при себе удостоверение сотрудника установленного образца с подписью и печатью.

Перепрограммирование прибора учета займет от 30 минут до часа.

Для того, что бы определить проведено ли перепрограммирование Вашего прибора учета, необходимо сверить реальное и отображаемое время суток на дисплее прибора учета — оно должно совпадать.

Требования к организации учета

Прибор учета электроэнергии — средство измерения, используемое для определения объемов (количества) потребления (производства, передачи) электрической энергии потребителями (гарантирующим поставщиком, сетевыми организациями).

Приборы учета, показания которых используются при определении объемов потребления (производства) электрической энергии (мощности) на розничных рынках, оказанных услуг по передаче электрической энергии, фактических потерь электрической энергии в объектах электросетевого хозяйства, за которые осуществляются расчеты на розничном рынке, должны соответствовать требованиям законодательства Российской Федерации об обеспечении единства измерений, а также Постановлению Правительства Российской Федерации от 4 мая 2012 г.  №  442 «О функционировании розничных рынков электрической энергии, полном и (или) частичном ограничении режима потребления электрической энергии», в том числе по их классу точности, быть допущенными в эксплуатацию в установленном порядке, иметь неповрежденные контрольные пломбы и (или) знаки визуального контроля.

Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше.

В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется после вступления в силу настоящего документа, на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше.

Для учета электрической энергии, потребляемой потребителями, с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности 1,0 и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже и класса точности 0,5S и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше.

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 120 дней и более или включенные в систему учета.

Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5. Допускается использование измерительных трансформаторов напряжения класса точности 1,0 для установки (подключения) приборов учета класса точности 2,0.

Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, производителей электрической энергии (мощности) на розничных рынках, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка), а также в иных местах, с соблюдением установленных законодательством Российской Федерации требований к местам установки приборов учета. При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки. При этом по соглашению между смежными субъектами розничного рынка прибор учета, подлежащий использованию для определения объемов потребления (производства, передачи) электрической энергии одного субъекта, может быть установлен в границах объектов электроэнергетики (энергопринимающих устройств) другого смежного субъекта.

Обязанность по обеспечению эксплуатации установленного и допущенного в эксплуатацию прибора учета, сохранности и целостности прибора учета, а также пломб и (или) знаков визуального контроля, снятию и хранению его показаний, своевременной замене возлагается на собственника такого прибора учета.

Периодическая поверка прибора учета, измерительных трансформаторов должна проводиться по истечении межповерочного интервала, установленного для данного типа прибора учета, измерительного трансформатора в соответствии с законодательством Российской Федерации об обеспечении единства измерений

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу энергоснабжающей организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 мес., а на однофазных счетчиках — с давностью не более 2 лет

Счетчики должны устанавливаться в шкафах, камерах, комплектных распределительных устройствах, на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках.

Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

Должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1 град. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Схемы подключения электросчетчиков*

Схема подключения однофазного электросчетчика

Схема подключения трехфазного электросчетчика к трехфазной 3-х или 4-х проводной сети

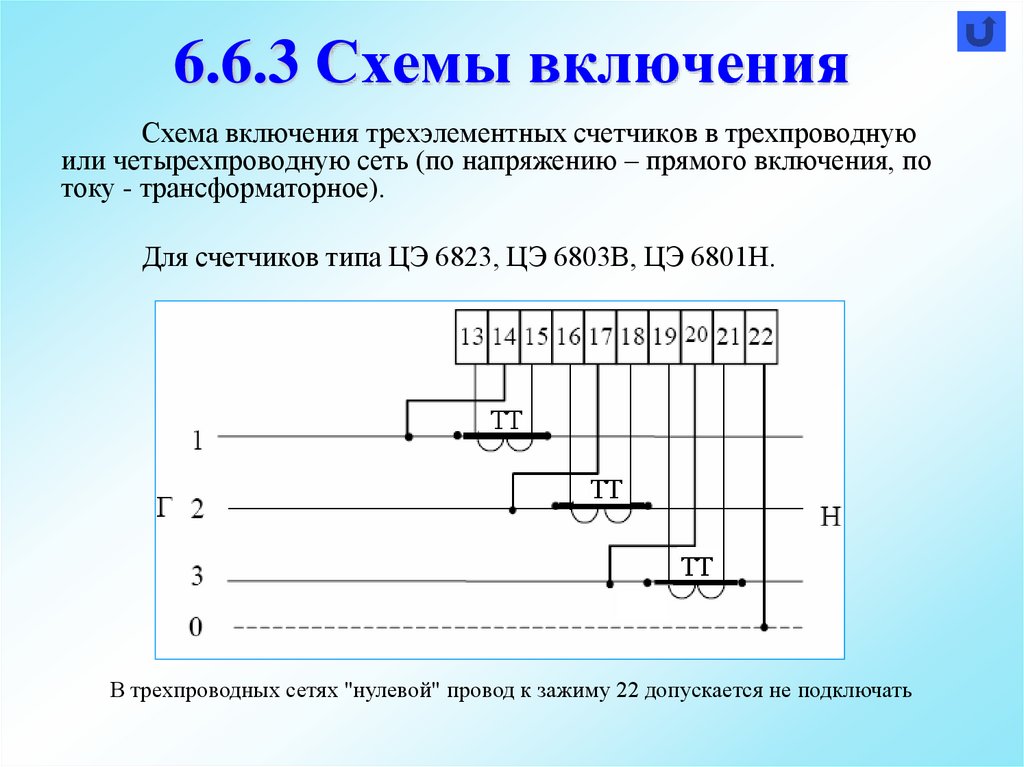

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока к трехфазной 3-х или 4-х проводной сети

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока и трех трансформаторов напряжения к трехфазной 3-х или 4-х проводной сети

*  — представленные выше схемы подключения электросчетчиков являются типовыми и могут отличаться в зависимости от завода-изготовителя и места установки. При установке электросчетчика необходимо руководствоваться паспортом завода-изготовителя на данное изделие.

Основные метрологические характеристики электросчетчиков**

Однофазные:

Номинальное напряжение – 230 В

Номинальный ток – 5(60) или 10(100) А

Трехфазные прямого включения:

Номинальное напряжение – 3х230/400 В

Номинальный ток – 5(60) или 10(100) А

Трехфазные трансформаторного включения:

Номинальное напряжение – 3х57,7/100 или 3х230/400 В

Номинальный ток – 5(7,5) или 5(10) А

** — приведенные выше метрологические характеристики электросчетчиков могут отличаться в зависимости от модели и завода-изготовителя.

Требования к приборам учета и их установке

Приборы учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Счетчик электрической энергии — электроизмерительный прибор, предназначенный для учета потребленной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт*ч или А*ч.

Расчетный счетчик электрической энергии — счетчик электрической энергии, предназначенный для коммерческих расчетов между субъектами рынка.

Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.

Счетчики для расчета электроснабжающей организации с потребителями электроэнергии рекомендуется устанавливать на границе раздела сети (по балансовой принадлежности) сетевой организации и потребителя. В случае если расчетный прибор учета расположен не на границе балансовой принадлежности электрических сетей, объем принятой в электрические сети (отпущенной из электрических сетей) электрической энергии корректируется с учетом величины нормативных потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности электрических сетей до места установки прибора учета, если соглашением сторон не установлен иной порядок корректировки.

Счетчики должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0 °С.

Не разрешается устанавливать счетчики в помещениях, где по производственным условиям температура может часто превышать +40 °С, а также в помещениях с агрессивными средами.

Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. При этом должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20 °С.

Счетчики должны устанавливаться в шкафах, камерах комплектных распределительных устройств (КРУ, КРУН), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию.

Допускается крепление счетчиков на деревянных, пластмассовых или металлических щитках. Высота от пола до коробки зажимов счетчиков должна быть в пределах 0,8 — 1,7 м. Допускается высота менее 0,8 м, но не менее 0,4 м.

В местах, где имеется опасность механических повреждений счетчиков или их загрязнения, или в местах, доступных для посторонних лиц (проходы, лестничные клетки и т.п.), для счетчиков должен предусматриваться запирающийся шкаф с окошком на уровне циферблата. Аналогичные шкафы должны устанавливаться также для совместного размещения счетчиков и трансформаторов тока при выполнении учета на стороне низшего напряжения (на вводе у потребителей).

Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1°. Конструкция его крепления должна обеспечивать возможность установки и съема счетчика с лицевой стороны.

Для безопасной установки и замены счетчиков в сетях напряжением до 380 В должна предусматриваться возможность отключения счетчика установленными до него на расстоянии не более 10 м коммутационным аппаратом или предохранителями. Снятие напряжения должно предусматриваться со всех фаз, присоединяемых к счетчику.

Трансформаторы тока, используемые для присоединения счетчиков на напряжении до 380 В, должны устанавливаться после коммутационных аппаратов по направлению потока мощности.


Требования к расчетным счетчикам электрической энергии

Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.

На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. В соответствии с разделом «Правила организации учета электрической энергии на розничных рынках» «Основных положений функционирования розничных рынков электрической энергии», утвержденных Постановлением Правительства РФ от 04. 05.2012 № 442, требования к контрольным и расчетным приборам учета электроэнергии, в зависимости от групп потребителей, должны быть следующими:

Объект измерений

Классы точности, не ниже, для:

Прибор учета
активной энергии
Прибор учета
энергии
Трансформатор
тока
Трансформатор
напряжения

Объекты сетевых предприятий

Линии электропередачи 220 кВ и выше 0,2S 0,5 (1,0) 0,2S 0,2
Линии электропередачи и вводы 35 — 110 кВ 0,5S 0,2S* 1,0 0,5S 0,5
Линии электропередачи и вводы 6 — 10 кВ с присоединенной мощностью 5 МВт и более 0,5S 1,0 0,5S 0,5
Отходящие линии и ввода 0,4 кВ 0,5 1,0 0,5 -

Объекты потребителей электрической энергии

Потребители мощностью 100 МВт и более 0,2S* 0,5 (1,0) 0,2S* 0,2*
Потребители мощностью >670 кВт (до 100 МВт) 0,5S 1,0 0,5S* 0,5
Потребители мощностью <670 кВт при присоединении:
  • к сетям 110 кВ и выше
0,5S 1,0 0,5S* 0,5
  • к сетям 6 — 35 кВ
0,5S* 1,0 0,5S* 0,5
  • к сетям 0,4 кВ с присоединенной мощностью >150 кВА
1,0* 2,0 0,5 -
  • к сетям 0,4 кВ <150 кВА
1,0* 0,5 -
Потребители — граждане 2,0 0,5 -
* — при новом строительстве или модернизации.
  • Для потребителей, присоединенная мощность которых превышает 670 кВт, устанавливаются приборы учёта, позволяющие измерять почасовые объёмы потребления электрической энергии, класса точности 0,5S и выше.
  • Для потребителей, присоединенная мощность которых не превышает 150 кВ•А, должны использоваться ПУ, позволяющие учитывать приём активной электроэнергии не менее чем по 4 тарифам. Для присоединений, работающих в реверсивных режимах, выбираются приборы учёта с возможностью фиксации количества электроэнергии по приёму и по отдаче.
  • Для потребителей, присоединенная мощность которых превышает 150 кВ•А, учёт должен осуществляться по активной и реактивной электроэнергиям (для реверсивных присоединений — по приёму и отдаче) не менее чем по 4 тарифам.
  • Для потребителей, присоединенная мощность которых превышает 670 кВт, для измерения почасовых объёмов потребляемой электроэнергии, а также для потребителей с любой присоединённой мощностью, рассчитывающихся по двухставочным тарифам и одноставочным тарифам, дифференцированным по числу часов использования заявленной мощности, с целью измерения и регистрации фактических значений мощности и определения годового числа часов использования заявленной мощности, вновь устанавливаемые ПУ должны быть электронными, с энергонезависимой памятью, позволяющей хранить профиль нагрузки, настроенный на 30 минутные интервалы. Глубина хранения профиля мощности не менее 35 суток. ПУ должны иметь функцию резервного питания.

Схемы подключения электросчетчиков*

Схема подключения однофазного электросчетчика

Схема подключения трехфазного электросчетчика к трехфазной 3-х или 4-х проводной сети

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока к трехфазной 3-х или 4-х проводной сети

Схема подключения трехфазного электросчетчика с помощью трех трансформаторов тока и трех трансформаторов напряжения к трехфазной 3-х или 4-х проводной сети

* — представленные выше схемы подключения электросчетчиков являются типовыми и могут отличаться в зависимости от завода-изготовителя и места установки. При установке электросчетчика необходимо руководствоваться паспортом завода-изготовителя на данное изделие.


Требования к измерительным трансформаторам

Класс точности трансформаторов тока и напряжение для присоединения расчетных счетчиков электроэнергии должен быть не более 0,5.

Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40 % номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5 %.

Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами.

Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается.

Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений.

Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков.

Трансформаторы напряжения, используемые только для учета и защищенные на стороне высшего напряжения предохранителями, должны иметь контроль целости предохранителей.

При нескольких системах шин и присоединении каждого трансформатора напряжения только к своей системе шин должно быть предусмотрено устройство для переключения цепей счетчиков каждого присоединения на трансформаторы напряжения соответствующих систем шин.

На подстанциях потребителей конструкция решеток и дверей камер, в которых установлены предохранители на стороне высшего напряжения трансформаторов напряжения, используемых для расчетного учета, должна обеспечивать возможность их пломбирования. Рукоятки приводов разъединителей трансформаторов напряжения, используемых для расчетного учета, должны иметь приспособления для их пломбирования.

Требования к организации коммерческого учета

Требования к местам установки приборов учета

Приборы учета подлежат установке на границах балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка — потребителей, сетевых организаций, имеющих общую границу балансовой принадлежности (далее — смежные субъекты розничного рынка). При отсутствии технической возможности установки прибора учета на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка прибор учета подлежит установке в месте, максимально приближенном к границе балансовой принадлежности, в котором имеется техническая возможность его установки.

В случае если прибор учета, в том числе коллективный (общедомовой) прибор учета в многоквартирном доме, расположен не на границе балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) смежных субъектов розничного рынка, то объем потребления электрической энергии, определенный на основании показаний такого прибора учета, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от границы балансовой принадлежности объектов электроэнергетики (энергопринимающих устройств) до места установки прибора учета (ОПФРР п. 144).

Приборы учета (измерительные комплексы) электроэнергии должны размещаться в легко доступных для обслуживания сухих помещениях, в достаточно свободном и не стесненном для работы месте с температурой в зимнее время не ниже 0°С. Приборы учета общепромышленного исполнения не разрешается устанавливать в помещениях, где по производственным условиям температура может часто превышать +40°С, а также в помещениях с агрессивными средами. Допускается размещение счетчиков в неотапливаемых помещениях и коридорах распределительных устройств электростанций и подстанций, а также в шкафах наружной установки. В случае, если приборы не предназначены для использования в условиях отрицательных температур, должно быть предусмотрено стационарное их утепление на зимнее время посредством утепляющих шкафов, колпаков с подогревом воздуха внутри них, электрической лампой или нагревательным элементом для обеспечения внутри колпака положительной температуры, но не выше +20°С (ПУЭ п. 1.5.27).

Приборы учета должны устанавливаться в шкафах, камерах комплектных распределительных устройствах (КРУ, КРУП), на панелях, щитах, в нишах, на стенах, имеющих жесткую конструкцию. Высота от пола до коробки зажимов прибора учета должна быть в пределах 0,8-1,7 м (ПУЭ п. 1.5.29) (за исключением вариантов технического решения установки прибора учета в точке присоединения на опоре ВЛ-0,4 кВ).

Конструкции и размеры шкафов, ниш, щитков и т.п. должны обеспечивать удобный доступ к зажимам счетчиков и трансформаторов тока. Кроме того, должна быть обеспечена возможность удобной замены счетчика и установки его с уклоном не более 1° (ПУЭ п. 1.5.31).

При наличии на объекте нескольких присоединений с отдельным учетом электроэнергии на панелях счетчиков должны быть надписи наименований присоединений (ПУЭ п. 1.5.38).

Требования к приборам учета

Выбор класса точности:

  • Для учета электрической энергии, потребляемой потребителями (кроме граждан-потребителей) с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности:
    • для точек присоединения к объектам электросетевого хозяйства напряжением от 0,4кВ до 35 кВ – 1,0 и выше;
    • для точек присоединения к объектам электросетевого хозяйства напряжением от 110 кВ и выше – 0,5S и выше.  (ОПФРР п.138, п.142).
  • Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5 S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета. (ОПФРР п.138, п.142).
  • Для учета электроэнергии, потребляемой гражданами, подлежат использованию приборы учета класса точности 2,0 и выше.

Требования к поверке:

  • Каждый установленный расчетный прибор учета должен иметь на винтах, крепящих кожух прибора учета, пломбы с клеймом метрологической поверки, а на зажимной крышке – пломбу сетевой компании.
  • Наличие действующей поверки прибора учета подтверждается наличием читаемой пломбы метрологической поверки и, как правило, предоставлением документа – паспорта-формуляра на прибор учета или свидетельства о поверке. В документах на прибор учета должны быть отметки о настройках тарифного расписания и местного времени.

Требования к вводным устройствам и к коммуникационным аппаратам на вводе
  • Должна обеспечиваться возможность полного визуального осмотра со стационарных площадок вводных устройств ВЛ, КЛ, а также вводных доучетных электропроводок оборудования для выявления безучетного подключения энергопринимающих устройств. Места возможного безучетного подключения должны быть изолированы путем пломбировки камер, ячеек, шкафов и др. (ПТЭЭП п.2.11.18).
  • При нагрузке до 100 А включительно, исключать установку разъединителей (рубильников) до места установки узла учета. Для безопасной установки и замены приборов учета в сетях напряжением до 1 кВ должна предусматриваться установка вводных автоматов защиты (на расстоянии не более 10 м от прибора учета) с возможностью опломбировки (ПУЭ п.1.5.36).
  • Установку аппаратуры АВР, ОПС и другой автоматики предусматривать после места установки прибора учета (измерительного комплекса) электроэнергии.

Требования к измерительным трансформаторам напряжения
  • Класс точности – не хуже 0,5 (ПУЭ п.1.5.16).
  • При трёхфазном вводе применять трёхфазные ТН или группы из трёх однофазных ТН.
  • Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки решеток и дверец камер, где установлены предохранители (устанавливаются предохранители с сигнализацией их срабатывания (ПУЭ п. 3.4.28) на стороне высокого и низкого напряжения ТН, а также рукояток приводов разъединителей ТН. При невозможности опломбировки камер, пломбируются выводы ТН (ПТЭЭП п.2.11.18).
  • Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов напряжения должны иметь постоянные заземления (Правила по охране труда при эксплуатации электроустановок п. 42.1).
  • Вторичные обмотки трансформатора напряжения должны быть заземлены соединением нейтральной точки или одного из концов обмотки с заземляющим устройством. Заземление вторичных обмоток трансформатора напряжения должно быть выполнено, как правило, на ближайшей от трансформатора напряжения сборке зажимов или на зажимах трансформатора напряжения (ПУЭ п.3.4.24).
  • Наличие действующей поверки подтверждается, как правило, предоставлением оригиналов паспортов или свидетельств о поверке ТН с протоколами поверки (ПТЭЭП 2.11.11).

Требования к измерительным трансформаторам тока
  • Класс точности – не хуже 0,5 (ПУЭ п.1.5.16).
  • При полукосвенном включении прибора учета необходимо устанавливать трансформаторы тока во всех фазах.
  • Значения номинального вторичного тока должны быть увязаны с номинальными токами приборов учёта.
  • Трансформаторы тока, используемые для присоединения счётчиков на напряжении до 0,4 кВ, должны устанавливаться после коммутационных аппаратов по направлению потока мощности (ПУЭ п.1.5.36.).
  • Выводы вторичной измерительной обмотки трансформаторов тока должны иметь крышки для опломбировки. (ПТЭЭП п.2.11.18)
  • Для обеспечения безопасности работ, проводимых в цепях измерительных приборов, устройств релейной защиты и электроавтоматики, вторичные цепи (обмотки) измерительных трансформаторов тока должны иметь постоянные заземления. (Правила по охране труда при эксплуатации электроустановок п. 42.1)
  • Заземление во вторичных цепях трансформаторов тока следует предусматривать на зажимах трансформаторов тока (ПУЭ п.3.4.23).
  • Трансформатор тока должен иметь действующую метрологическую поверку первичную (заводскую) или периодическую (в соответствии с межповерочным интервалом, указанным в описании типа данного средства измерения). Наличие действующей поверки подтверждается, как правило, предоставлением оригиналов паспортов или свидетельств о поверке ТТ с протоколами поверки (ПТЭЭП 2.11.11).
  • Предельные значения вторичной нагрузки трансформаторов тока класса точности 0,5 должны находиться в диапазоне 25–100% от номинальной (ГОСТ-7746–2001 трансформаторы тока).

Требования к измерительным цепям
  • В электропроводке к расчетным счетчикам наличие паек и скруток не допускается (ПУЭ п.1.5.33).
  • Электропроводка должна соответствовать условиям окружающей среды, назначению и ценности сооружений, их конструкции и архитектурным особенностям. Электропроводка должна обеспечивать возможность легкого распознания по всей длине проводников по цветам:
  • Голубого цвета – для обозначения нулевого рабочего или среднего проводника электрической сети;
  • Двухцветной комбинации зелено-желтого цвета – для обозначения защитного или нулевого защитного проводника;
  • двухцветной комбинации зелено-желтого цвета по всей длине с голубыми метками на концах линии, которые наносятся при монтаже – для обозначения совмещенного нулевого рабочего и нулевого защитного проводника;
  • черного, коричневого, красного, фиолетового, серого, розового, белого, оранжевого, бирюзового цвета – для обозначения фазного проводника (ПУЭ п. 2.1.31).
  • Жилы контрольных кабелей для присоединения под винт к зажимам панелей и аппаратов должны иметь сечения не менее 1,5 мм (а при применении специальных зажимов – не менее 1,0 мм) для меди; для неответственных вторичных цепей, для цепей контроля и сигнализации допускается присоединение под винт кабелей с медными жилами сечением 1 мм;
  • Монтаж цепей постоянного и переменного тока в пределах щитовых устройств (панели, пульты, шкафы, ящики и т. п.), а также внутренние схемы соединений приводов выключателей, разъединителей и других устройств по условиям механической прочности должны быть выполнены проводами или кабелями с медными жилами. Применение проводов и кабелей с алюминиевыми жилами для внутреннего монтажа щитовых устройств не допускается (ПУЭ п.3.4.12).
  • Присоединения токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить отдельно от цепей защиты и электроизмерительными приборами (ПУЭ п. 1.5.18).
  • Для сохранности измерительных цепей должна быть предусмотрена возможность опломбировки испытательных блоков, коробок и других приборов, включаемых в измерительные цепи прибора учета, при этом необходимо минимизировать применение таких устройств (ПТЭЭП п. 2.11.18).
  • Проводники цепей напряжения подсоединять к шинам посредством отдельного технологического болтового присоединения, в непосредственной близости от трансформатора тока данного измерительного комплекса.
  • Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются приборы учета, не должна превышать номинальных значений.
  • Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения. (ПУЭ п.1.5.19).
  • Для косвенной схемы подключения прибора учета вторичные цепи следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки. Зажимы должны обеспечивать закорачивание вторичных цепей трансформаторов тока, отключение токовых цепей прибора учета и цепей напряжения в каждой фазе прибора учета при их замене или проверке, а также включение образцового прибора учета без отсоединения проводов и кабелей. Конструкция сборок и коробок зажимов расчетных приборов учета должна обеспечивать возможность их пломбирования. (ПУЭ п.1.5.23).

ОЭК — uslugi_ue_trebovaniya

​​​​​​Требования к организации учёта электрической энергии

I. Требования в части мест установки приборов учёта.

     В соответствии с п. № 144 Основных положений функционирования розничных рынков электрической энергии (далее – Положения) приборы учёта подлежат установке на границах балансовой принадлежности (ГБП) АО «ОЭК» — Потребитель.
При отсутствии технической возможности установки прибора учёта на ГБП, прибор учёта подлежит установке в месте, максимально приближенном к ГБП, в котором имеется техническая возможность его установки.
В случае если прибор учёта расположен не на ГБП, то объем потребления электрической энергии, определенный на основании показаний такого прибора учёта, в целях осуществления расчетов по договору подлежит корректировке на величину потерь электрической энергии, возникающих на участке сети от ГБП до места установки прибора учёта».

II. Требования в части метрологических характеристик.

    В соответствии п. 138-140 Положений устанавливаются следующие требования в части метрологических характеристик:

     Категория потребителей

                        Требования к приборам учёта

  Граждане

    Для учёта электрической энергии должны применяться приборы учёта с классом точности 2,0 и выше;

    На вновь подключаемых после вступления в силу Положений объектах должны применяться приборы учёта класс точности 1,0 и выше.

  Многоквартирный жилой дом  (коллективные приборы учёта)

    Для учёта электрической энергии должны применяться приборы учёта с классом точности 2,0 и выше;

    На вновь подключаемых после вступления в силу Положений объектах должны применяться приборы учёта с классом точности 1,0 и выше.

  Потребители мощностью менее 670 кВт

    Для учёта электрической энергии по точкам присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже должны применяться приборы учёта с классом точности 1,0 и выше;

    Для учёта электрической энергии по точкам присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше должны применяться приборы учёта с классом точности 0,5S и выше;

  Потребители мощностью

 670 кВт и выше,

 Сетевые организации

    Для учёта электрической энергии по точкам присоединения к объектам электросетевого хозяйства должны применяться приборы учёта с классом точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 120 дней и более или включенные в систему учёта.

    Для учёта реактивной мощности (при необходимости) подлежат использованию приборы учёта, позволяющие учитывать реактивную мощность или совмещающие учёт активной и реактивной мощности и измеряющие почасовые объемы потребления (производства) реактивной мощности. При этом указанные приборы учёта должны иметь класс точности не ниже 2,0, но не более чем на одну ступень ниже класса точности используемых приборов учёта, позволяющих определять активную мощность.

    Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учёта, должен быть не ниже 0,5. Допускается использование измерительных трансформаторов напряжения класса точности 1,0 для установки (подключения) приборов учёта класса точности 2,0.

    В соответствии с ст. 12 ФЗ РФ от 26 июня 2008 г. N 102-ФЗ применяемые приборы учёта и измерительные трансформаторы должны быть внесены в Федеральный информационный фонд по обеспечению единства измерений, а так же иметь отметку о первичной (периодической) поверке.

III. Требования в части схем подключения.

    В соответствии с п. 1.5.23 ПУЭ схема подключения приборов учёта электрической энергии выполняется на основании технической документации завода изготовителя индивидуально для каждого конкретного типа применяемого оборудования.
    Цепи учёта следует выводить на самостоятельные сборки зажимов или секции в общем ряду зажимов. При отсутствии сборок с зажимами необходимо устанавливать испытательные блоки.
    В соответствии с п. 3.4.4 ПУЭ сечение и длина проводов и кабелей, используемых для цепей напряжения счетчиков, должны выбираться так, чтобы потеря напряжения составляла не более 0,5 % номинального напряжения.

Минимальное сечение жил проводов и кабелей для внешних соединений счетчиков, мм2:



                         медь

                    алюминий

 Цепи трансформаторов тока

                          2,5

                          4

 Цепи трансформаторов напряжения

                          1,5

                         2,5

IV. Информация о наименовании приборов учёта и стоимости работ по их установке.

    Перечень приборов учёта, в настоящее время устанавливаемых/установленных в сетях АО «ОЭК»:

№ п/п

                           Модификация счетчика электрической энергии

 1

 Меркурий ART-02 PQRSIDN

 2

 Меркурий ART-03 PQRSIDN

 3

 СЭТ-4ТМ.03М

Возможна установка счетчиков других типов, удовлетворяющих требованиям ПП РФ №442 от 04.05.2012 г.

Стоимость приборов учёта определяется прайс-листами производителей.

    Стоимость работ по оснащению приборами учёта энергопринимающих устройств зависит от объема работ, определяемого проектной документацией, и рассчитывается в соответствии с Методикой определения стоимости строительной продукции на территории Российской Федерации (МДС 81-35. 2004), утвержденной постановлением Госстроя РФ от 5.03.2004 г. №15/1, сборниками территориальных сметных нормативов для города Москвы (ТСН- 2001), утвержденными постановлением Правительства Москвы от 14.11.2006 г. №900-ПП, государственными сметными нормативами «Федеральные единичные расценки на строительные и специальные строительные работы в сфере градостроительной деятельности» (ФЕР-2001), утвержденными приказом Министерства регионального развития РФ от 17 ноября 2008 г. №253, и другими нормативными документами.

​​

Стоит ли ставить счетчик класса 0,2S?

Во сколько раз повышается качество учета, если мы ставим счетчик класса 0,2S, а трансформатор тока старый класса 1,0?

В свое время в Советском Союзе была развернута дискуссия о нецелесообразности разработки и установки точных счетчиков электроэнергии с трансформаторами тока низких классов точности, поскольку определяющим звеном в цепи источников погрешности является трансформатор тока.

Такой подход существенно подорвал интерес разработчиков счетчиков к созданию более точных приборов учета.

В настоящее время возобладал здравый смысл, который гласит, что, если в цепи источников погрешности удается в отдельном источнике (в нашем случае в счетчике) уменьшить погрешность, то общее значение погрешности уменьшается. Что также приводит к более точному учету эленктроэнергии.

Такой вывод позволил отказаться, в силу реальных финансовых ограничений, на требования ряда организаций о тотальной замене трансформаторов тока классов точности 0,5 и 1,0 на более точные с классом 0,2 с целью согласования их с точными счетчиками классов 0,2S.

Пример

В пермом приближении суммарную погрешность можно определить по формуле:

где  — погрешность трансформатора тока,  погрешность счетчика.

Так, если взять трансформатор тока класса точности 0,5 и счетчик класса точности 0,5S, то суммарная погрешность будет равна:

Если мы ставим счетчик класса точности 0. 2S при том же трансформаторе класса точности 0,5, то



Мы получим измерения на 25% точнее.

Если мы используем трансформатор с большей погрешностью класса точности 1,0 и счетчик класса 1,0, то суммарна погрешность равна:



Если мы ставим с этим же трансформатором счетчик класса точности 0,2S, то



Мы получим измерения на 29% точнее.

Таким образом, видно, что, увеличение точности счетчиков, при наличии существующих трансформатороф тока, позволяет получить существенное уменьшение погрешности и более точный учет электроэнергии.

В настоящее время завод имени М.В. Фрунзе производит счетчики электроэнергии с классами точности:

  • СЭТ-4ТМ.03М, СЭТ-4ТМ.03М.08, СЭТ-4ТМ.02М.02 и СЭТ-4ТМ.02М.10,  —  0,2S/0,5.
  • СЭТ-4ТМ.03М.01, СЭТ-4ТМ.03М.09, СЭТ-4ТМ.02М.03, СЭТ-4ТМ.02М.11 и все ПСЧ-4ТМ.05М (05МК)  — 0,5S/1,0.

Начните экономить прямо сейчас — купите счетчики с высоким классом точности!



Метрологические характеристики приборов учёта

Приборы учета — совокупность устройств, обеспечивающих измерение и учет электроэнергии (измерительные трансформаторы тока и напряжения, счетчики электрической энергии, телеметрические датчики, информационно — измерительные системы и их линии связи) и соединенных между собой по установленной схеме.

Счетчик электрической энергии — электроизмерительный прибор, предназначенный для учета потребленной активной или реактивной электроэнергии, переменного или постоянного тока. Единицей измерения является кВт/ч или квар/ч.

Расчетный учет электроэнергии — учет выработанной, а также отпущенной потребителям электроэнергии для денежного расчета за нее.

Расчетный счетчик – счетчик, устанавливаемый для расчетного учета.

Класс точности счетчика — Число, равное пределу основной допускаемой погрешности, выраженной в форме относительной погрешности в процентах, для всех значений тока от 0,05% номинального тока до 100% номинального тока, при коэффициенте мощности, равном 1 (в том числе в случае многофазных счетчиков — при симметричных нагрузках), при испытании счетчика в нормальных условиях (с учетом допускаемых отклонений от номинальных значений)

  • Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений
  • Технические параметры и метрологические характеристики счётчиков электрической энергии должны соответствовать требованиям ГОСТ 31818. 11-2012 Часть 11 «Счетчики электрической энергии», ГОСТ 31819.11-2012 Часть 11 «Электромеханические счетчики активной энергии классов точности 0,5; 1 и 2», ГОСТ 31819.22-2012 Часть 22 «Статические счетчики активной энергии классов точности 0,2S и 0,5S», ГОСТ 31819.21-2012 Часть 21 «Статические счетчики активной энергии классов точности 1 и 2» (для реактивной энергии — ГОСТ 31819.23-2012 «Статические счетчики реактивной энергии»).
  • Каждый установленный расчетный счетчик должен иметь на винтах, крепящих кожух счетчика, пломбы с клеймом госповерителя, а на зажимной крышке — пломбу сетевой организации.
  • На вновь устанавливаемых трехфазных счетчиках должны быть пломбы государственной поверки с давностью не более 12 месяцев, а на однофазных счетчиках — с давностью не более 2 лет.
  • Учет активной и реактивной электроэнергии трехфазного тока должен производиться с помощью трехфазных счетчиков.
  • Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.
  • Для учета электрической энергии, потребляемой гражданами, а также на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем многоквартирного дома подлежат использованию приборы учета класса точности 2,0 и выше.
    В многоквартирных домах, присоединение которых к объектам электросетевого хозяйства осуществляется после 12.06.2012г. на границе раздела объектов электросетевого хозяйства и внутридомовых инженерных систем подлежат установке коллективные (общедомовые) приборы учета класса точности 1,0 и выше.
  • Для учета электрической энергии, потребляемой потребителями, с максимальной мощностью менее 670 кВт, подлежат использованию приборы учета класса точности 1,0 и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже и класса точности 0,5S и выше — для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше.
  • Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию приборы учета, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности 0,5S и выше, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета
  • Для учета реактивной мощности, потребляемой (производимой) потребителями с максимальной мощностью не менее 670 кВт, в случае если в договоре оказания услуг по передаче электрической энергии, заключенном в отношении энергопринимающих устройств таких потребителей в соответствии с Правилами недискриминационного доступа к услугам по передаче электрической энергии и оказания этих услуг, имеется условие о соблюдении соотношения потребления активной и реактивной мощности, подлежат использованию приборы учета, позволяющие учитывать реактивную мощность или совмещающие учет активной и реактивной мощности и измеряющие почасовые объемы потребления (производства) реактивной мощности. При этом указанные приборы учета должны иметь класс точности не ниже 2,0, но не более чем на одну ступень ниже класса точности используемых приборов учета, позволяющих определять активную мощность.
  • До 1 июля 2012 года собственники жилых домов, собственники помещений в многоквартирных домах, обязаны обеспечить оснащение таких домов приборами учета электрической энергии, а также ввод установленных приборов учета в эксплуатацию. При этом многоквартирные дома в указанный срок должны быть оснащены коллективными (общедомовыми) приборами учета электрической энергии, а также индивидуальными и общими (для коммунальной квартиры) приборами учета электрической энергии.
  • До 1 июля 2012 года собственники жилых домов, дачных домов или садовых домов, которые объединены принадлежащими им или созданным ими организациям (объединениям) общими сетями инженерно-технического обеспечения, подключенными к электрическим сетям централизованного электроснабжения, обязаны обеспечить установку коллективных (на границе с централизованными системами) приборов учета электрической энергии, а также ввод установленных приборов учета в эксплуатацию.

Какой класс точности у счетчика электроэнергии? – nbccomedyplayground

Какой класс точности у счетчика электроэнергии?

Классы точности определены и используются в стандартах IEC и ANSI. Например, класс B — это температурная точность согласно IEC-751, которая требует точности ± 0,15 градуса Цельсия. Класс 0.5 соответствует стандарту ANSI C12. 20 класс точности для электросчетчиков с абсолютной точностью лучше ±0,5% от номинального показания полной шкалы.

Какова точность счетчика энергии?

Точность измерения энергии.система есть суммарная ошибка всех ее компонентов. Типичная система включает в себя измеритель мощности и. трансформаторы тока (ТТ).

Что такое класс точности 0,2 S?

Высокая точность измерения Очень высокий класс точности 0,2 с гарантирует максимальное дозирование даже при низких нагрузках. Класс точности 0,2 с означает, что измерение имеет коэффициент погрешности 0,2 % в диапазоне от 20 до 120 % номинального тока (In) и при определенной точности выше 1 % In.

Как рассчитывается точность счетчика энергии?

Вычесть второе показание счетчика из первого.Это показывает мощность, потребленную в течение 30 минут, когда ваш прибор был включен. Показание должно равняться половине мощности, которую вы записали с этикетки на вашем приборе, если ваш счетчик точен.

Что подразумевается под классом точности 1?

Точность трансформаторов тока определяется согласно IEC 60044-1, классы 0.1, 0.2, 0.5, 1 и 3. Обозначение класса является мерой точности трансформатора тока. Погрешность отношения (первичного и вторичного тока) трансформатора тока класса 1 составляет 1% при номинальном токе; ошибка отношения класса 0.5 CT составляет 0,5% при номинальном токе.

Что означает буква S на измерителе мощности класса точности 0,2 S и 0,5 с?

0,2 и 0,2S относятся к точности трансформатора тока. ТТ 0,2S имеет гораздо более высокую точность, чем 0,2. Класс точности 0,2 означает погрешность +/- 0,2 %. Таким образом, трансформаторы тока классов 0,2S и 0,5S используются для учета тарифов.

Что такое класс точности CT?

Класс точности трансформатора тока Класс точности или просто класс измерительного трансформатора тока равен 0.1 означает, что максимально допустимый предел погрешности составляет 0,1%, более ясно, что если мы попытаемся измерить 100 А с помощью трансформатора тока класса 0,1, измеренное значение может быть либо 100,1, либо 99,9 А, либо что-то в этом диапазоне.

Что такое класс точности 1?

Класс точности обеспечивает номинальную точность, но во многих случаях фактическая точность может быть хуже. Например, счетчик класса точности 1,0 должен иметь точность 1 % в узком диапазоне условий, но может иметь погрешность 2 % при 1 % номинального тока и погрешность 2 % при 75–100 % номинального тока.

Что такое проверка точности счетчика?

Если ваш счетчик работает правильно, в установленных законом пределах, в определении будет указано, что он точен. Если ваш счетчик неисправен, в определении будет указано, что он неточен, с указанием того, насколько он выходит за установленные законом пределы, и, если возможно, с оценкой того, как долго это имело место.

Может электросчетчик ошибся?

Неисправные счетчики газа или электроэнергии встречаются редко. Но вы все равно должны следить за своим счетчиком, чтобы убедиться, что он работает правильно.Поврежденный или неисправный счетчик может представлять угрозу безопасности. Это также может стоить вам денег.

Что такое измеритель класса 1?

Шумомер класса 1 — это прибор для измерения шума, соответствующий международным стандартам IEC 61672-1:2002 (или эквивалентным, таким как BS EN 61672-1:2003). Этот стандарт описывает широкий спектр сложных критериев точности, производительности и калибровки, которые должны быть соблюдены, чтобы его можно было использовать.

Что такое класс точности C3?

С3 (0.0230%) – класс точности С3 наиболее распространен в машиностроении. Типичные приложения включают в себя; конвейерные весы, платформенные весы и другие электронные устройства для взвешивания. Из предлагаемых нами тензодатчиков C3 является наиболее распространенным классом точности. Чтобы получить одобрение OIML, тензодатчик должен пройти сертификацию R60.

Какой класс точности у счетчика электроэнергии?

Стандарт

IEC/AS 62053-21 охватывает классы точности 1.0 и 2 для статических/электронных счетчиков активной энергии (ватт-часы), что означает точность в процентах от показаний на основе условий полной нагрузки и единичного коэффициента мощности.

Какова точность 1,0 метра?

Например, счетчик класса точности 1,0 должен иметь точность 1 % в узком диапазоне условий, но может иметь погрешность 2 % при 1 % номинального тока и погрешность 2 % при 75–100 % номинального тока. Он может иметь дополнительную погрешность 2% при определенных условиях тока и коэффициента мощности.

Какой счетчик энергии с полной или частичной нагрузкой является более точным?

Точность счетчика энергии зависит от множества факторов, таких как нагрузка сети (условия полной нагрузки будут более точными, чем частичная нагрузка), а также коэффициент мощности системы, точность счетчика энергии и другие факторы.

Что является точным счетчиком электроэнергии или трансформатором тока?

Точность любой системы измерения энергии определяется совокупностью ее компонентов, т. е. счетчика энергии и трансформатора тока (ТТ). За исключением случаев, когда используется счетчик с прямым подключением. Стандарты AS/IEC 60044-1 и IEC 61869-2 определяют классы точности для трансформаторов тока.

Китай Производитель трехфазных стандартных счетчиков, Система испытаний трехфазных счетчиков, Стенд для испытаний счетчиков поставщик

Тип бизнеса:

Производитель/фабрика и торговая компания

Год основания:

2002-05-10

Сертификация системы управления :

ИСО9001:2015, ИСО14001:2015

Среднее время выполнения заказа:

Время выполнения заказа в сезон пиковой нагрузки: 1–3 месяца
Время выполнения заказа в межсезонье: 1–3 месяца

Meter Test Bench, Meter Test System, Meter Test Board производитель / поставщик в Китае, предлагающий высокоточный и стабильный выходной трехфазный шкаф управления источником питания Ycs-103, полностью автоматическое портативное испытательное оборудование для измерения энергии с высокой точностью 0. 05 Может тестировать как однофазные, так и трехфазные муфты на 3-позиционной испытательной стойке, Sz03A-K8 Высокоточный трехфазный эталонный эталонный измеритель 0,02% с измерением в широком диапазоне, гармоническим анализом, отображением формы волны, функцией накопления энергии и так далее.

Оценки и сертификация счетчиков | УЛ

Наша программа электрических и цифровых интеллектуальных счетчиков не только позволяет нам предоставлять услуги по тестированию электрических счетчиков на безопасность, но также позволяет нам тестировать ваши продукты на функциональность.Мы поможем убедиться, что ваши счетчики соответствуют всем необходимым стандартам, а также убедиться, что они работают так, как вы хотите. Наша специализированная техническая команда обеспечивает исключительное обслуживание клиентов, что дает нашим клиентам явное преимущество — мы поможем вам быстро и эффективно вывести на рынок более безопасные и оптимизированные продукты.

Обзор

По мере того, как электрические сети продолжают развиваться, они предоставляют коммунальным предприятиям и потребителям возможность лучше контролировать и контролировать использование ими электроэнергии. Подключенные устройства обеспечивают больший контроль потребления в самых разных категориях, а интеллектуальные счетчики обеспечивают преимущества Интернета вещей (IoT) для управления электроэнергией.

Сегодня коммунальные службы предоставляют домовладельцам с интеллектуальными счетчиками доступ в режиме реального времени к их общему потреблению энергии через персональные устройства. Ожидается, что количество интеллектуальных счетчиков будет расти, поскольку электроэнергетические компании могут предлагать клиентам новые услуги, такие как динамическое ценообразование, интеграция новых энергетических ресурсов, таких как микросети и солнечная энергия, а также улучшенное управление отключениями и восстановление.Интеллектуальные счетчики также дают дополнительные преимущества коммунальным службам, помогая им лучше понять, как потребители используют энергию.

Услуги

Поскольку происходит так много изменений, вам может понадобиться небольшая помощь, чтобы оставаться впереди игры. Вот почему мы внедрили нашу программу электрических и цифровых интеллектуальных счетчиков. Мы будем тесно сотрудничать с вами, чтобы помочь обеспечить безопасность ваших интеллектуальных счетчиков, используя наш опыт в следующих стандартах:

  • UL 2735 и IEC 6052-31 по электробезопасности счетчиков электроэнергии
  • Серии счетчиков ANSI C12 и IEC для уровней точности и производительности электрических счетчиков
  • Серия UL 2900 для оценки кибербезопасности

Мы также применяем новый стандарт IEEE 2030.5, чтобы гарантировать, что ваши интеллектуальные счетчики работают, как запланировано, и правильно обмениваются данными с одного устройства на другое.

Области специализации

UL предоставляет услуги интеллектуальных/электрических счетчиков для следующих категорий продуктов:

  • Инверторы
  • Солнечные счетчики
  • Субметров
  • Коммунальные счетчики

В чем разница между трансформаторами тока класса 0,2 и 0,2S? Electricalampere

T Различные классы трансформаторов тока используются для различных применений. В соответствии с применением трансформаторов тока трансформаторы тока подразделяются на три категории: применение для измерения или коммерческого учета, применение для защиты и применение для специальной защиты. Желательно, чтобы трансформатор тока измерительного класса точно считывал данные для расчета выручки.

Стандарт МЭК/АС 62053-11

Настоящий стандарт распространяется на счетчики электроэнергии электромеханического типа. Существенная погрешность при меньшей нагрузке и коэффициенте мощности меньше единицы может повлиять на точность счетчика.Однако в настоящее время эта технология измерения энергии с помощью электромеханического почти устарела.

Стандарт МЭК/АС 62053-21

Настоящий стандарт распространяется на статические и электронные счетчики электроэнергии 1 и 2 класса. Стандарт определяет допустимую погрешность при различной нагрузке и коэффициенте мощности. Точность ухудшается при меньшей нагрузке и низком коэффициенте мощности. Электронные нагрузки, подключенные к источнику питания, вносят гармоники в систему, и точность измерения еще больше ухудшается, если измерение выполняется в системе питания с высоким содержанием гармоник.

Стандарт МЭК/АС 62053-22

Этот стандарт распространяется на точность микропроцессорного счетчика / электронного счетчика класса тарифа класса доступности (класса ABT), где используются счетчики гораздо более высокого класса точности 0,5S и 0,2S. Счетчик этого класса дает точные показания даже при более низкой нагрузке. и плохой коэффициент мощности. Эти счетчики предназначены для работы в сети питания с высоким содержанием гармоник.

Разница между трансформаторами тока класса 0,2 и 0,2S

0.2 и 0,2S указывают на точность трансформатора тока. Однако трансформатор тока класса 0,2S более точен, чем трансформатор тока класса 0,2. 0,2 ТТ класса S дает погрешность +/- 0,2 % при нагрузке на ТТ от 100 до 120 %. Однако при меньшей нагрузке погрешность измерения ТТ не гарантируется +/-0,2%, погрешность ТТ значительно больше при нагрузке 5,20,50,80 %. Если ТТ работает с нагрузкой ниже 5 %, ошибка может быть любой.

Ввиду большей точности измерения ТТ класса 0,2S используется для коммерческого учета.Теперь коммунальные предприятия используют трансформатор тока класса 0,2S для коммерческого учета. ТТ класса 0,2S намного точнее при более низкой нагрузке, чем ТТ класса 0,2. Гарантированная погрешность ТТ класса 0,2 S при нагрузке от 20 до 100% составляет +/- 0,2%. При нагрузке 5 % погрешность ТТ составляет +/-0,75 %. ТТ может считывать нагрузку до 1 % с некоторой повышенной погрешностью. Таким образом, ТТ класса 0,2S можно использовать при нагрузке от 1 до 120 % для измерения энергии.

Предел погрешности для ТТ класса 0,2 и 0,2S

Связанный пост

1. Точность класса тока трансформатор тока

2. Кривая намагниченности трансформатора тока

3. Влияние нагрузки КТ на его точность

Требования к точности и величины Влияния_Тяп Надзор за качеством и испытания счетчиков электроэнергии

Относительная погрешность теста, вызванная изменением тока и других влияющих величин счетчиков электроэнергии.

Основной технический индекс:

Стенд для поверки однофазных/трехфазных счетчиков электроэнергии

Класс точности

0.02, 0,05

Стандартный класс точности счетчика

0,02, 0,05

Напряжение

Диапазон напряжения

3×57. 7В/100В/220В/380В

Диапазон регулировки

Диапазон файла плавно регулируется в пределах 0-120%, точность регулирования <0,01%

Степень искажения сигнала

≤0.3%

Стабильность

0,01% (180 с)

Максимальная выходная мощность

Петля напряжения≥15ВА/каждая таблица

Нагрузочная характеристика

Сопротивление, чувствительность и допуск (<2 мкФ)

Текущий

Текущий диапазон

0.1А, 0,25А, 0,5А, 1А, 2,5А, 5А, 10А, 25А, 50А, 100А

Диапазон регулировки

Диапазон файла плавно регулируется в пределах 0-120%, точность регулирования <0,01%

Степень искажения сигнала

≤0. 3%

Стабильность

0,01% (180 с)

Максимальная выходная мощность

≥900 ВА/каждая таблица

Диапазон фазового сдвига

0–360 °, точность регулирования 0.01°

Частота

Плавная регулировка в пределах 45-65 Гц, точность регулирования < 0,01 Гц

Стабильность выходной мощности

<0.02%(180с)

Пусковой ток

0,1 мА (минимум), точность: 2%, точность пусковой мощности: 5%

Гармонический выход

2~40 гармоник на выходе, максимальное содержание гармоник может достигать 40%, точность 5%

Контроль угла проводимости (нечетная гармоника)

Контроль группы волн (субгармоника);

Прямоугольная волна

Верхняя волна

Высшая гармоника

Номер стола

6

Источник устройства

3×220 В/380 В (Y) ± 10%, 50 Гц, максимальная потребляемая мощность: 2000 ВА


Тестовые задания

Соответствующий стандарт

Требования к точности

МЭК 62052-11, МЭК 62053-11, МЭК 62053-21, МЭК 62053-22, МЭК 62053-23

Предел погрешности из-за влияющих величин

Тесты на максимально допустимую погрешность

МОЗМ Р 46-1/-2

Тесты на влияющие величины

Испытания требований к точности

ЭН 50470-2, ЭН 50470-3

Испытание эффекта длительных возмущений

Основной технический индекс:

Устройство для проверки внешнего магнитного поля:

Стенд для поверки ваттметров

Класс точности 0. 05

магнитное поле переменного тока

0,04 мТл~1,25 мТл

Класс точности 5

Диаметр круглой катушки

1м,1.5м

Непрерывная магнитная индукция внешнего происхождения:

Постоянные магниты

Интенсивность магнитной индукции:

200 мТл ±30 мТл

Электромагнит постоянного тока

Магнитный потенциал: 1000 ампер-витков

Тестовые задания

Соответствующий стандарт

Магнитная индукция внешнего происхождения 0.5 мт

МЭК 62053-11, МЭК 62053-21, МЭК 62053-22, МЭК 62053-23

Непрерывная магнитная индукция внешнего происхождения

Магнитное поле (переменное, промышленная частота) внешнего происхождения

МОЗМ Р 46-1/-2

Непрерывная (постоянная) магнитная индукция внешнего происхождения

Устойчивость к магнитным полям промышленной частоты внешнего происхождения

ЭН 50470-1, ЭН 50470-2, ЭН 50470-3

Стойкость к постоянной магнитной индукции внешнего происхождения

Основной технический индекс:

Устройство для испытаний при высоких и низких температурах

Стенд для поверки ваттметров

Класс точности 0. 05

Объем коробки

335 л

Внутренние размеры коробки

Высота 750 мм, ширина 580 мм, глубина 765 мм.

Размеры коробки

Высота 1785 мм, ширина 870 мм, глубина 1689 мм

Самая низкая температура

-70℃

Максимальная температура

+180℃

Скорость нагрева (средняя) (IEC60068-3-5)

3.0К/мин

Скорость охлаждения (средняя) (IEC60068-3-5)

2,7 тыс./мин

Колебание температуры

±0,1К~±0,5К

Отклонение температуры

±0.5К~±2.0К

Максимальная тепловая компенсация

1500 Вт

Источник устройства

3/N/PE AC 380/400В±10% 50Гц

Максимальная мощность

4. 4кВт

Уровень акустического давления

60 дБ (А)

Вес нетто коробки

~520кг

Устройство для испытаний на высокую температуру

Размеры коробки

Высота 800 мм, ширина 800 мм, глубина 800 мм.

Диапазон температур

+10℃~+300℃

Колебание температуры

±0.5К

Отклонение температуры

±2,0К

Источник устройства

380 В переменного тока, 50 Гц

Максимальная мощность

8.4кВт

Тестовые задания

Соответствующий стандарт

Изменение температуры окружающей среды

МЭК 62053-11, МЭК 62053-21, МЭК 62053-22, МЭК 62053-23, EN 50470-1

Обогрев

Испытание на сухое тепло

Холодный тест

Циклическое испытание влажным теплом

Температурная зависимость

МОЗМ Р 46-1/-2

Экстремальные температуры — Сухой жар

Экстремальные температуры — Холод

Влажное тепло

Долговечность


.

Добавить комментарий

Ваш адрес email не будет опубликован.
