Правила по метрологии калибровочные клейма: ПР РСК 002-95 Калибровочные клейма / 002 95

ПР РСК 002-95 Калибровочные клейма / 002 95

ПР РСК 002-95

ПРАВИЛА РСК

РОССИЙСКАЯ СИСТЕМА КАЛИБРОВКИ

КАЛИБРОВОЧНЫЕ КЛЕЙМА

Москва

ИНФОРМАЦИОННЫЕ ДАННЫЕ

РАЗРАБОТАНЫ Всероссийским научно-исследовательским институтом метрологической службы Госстандарта России (ВНИИМС Госстандарта России)

ИСПОЛНИТЕЛИ: Сковородников В.А. (руководитель темы), Генкина Р.И.

УТВЕРЖДЕНЫ Распоряжением Центрального органа РСК от 24.05.95 г. № 1.

СОДЕРЖАНИЕ

ПР РСК 002-95

РОССИЙСКАЯ СИСТЕМА КАЛИБРОВКИ

КАЛИБРОВОЧНЫЕ КЛЕЙМА

Дата введения 01.06.1995

Настоящие правила устанавливают основные положения по изготовлению, применению, хранению и гашению калибровочных клейм, применяемых метрологическими службами юридических лиц, аккредитованными на право проведения калибровочных работ.

Настоящие правила распространяются на калибровочные клейма, используемые специалистами по калибровке (далее калибровщиками) для нанесения оттисков на средства измерений или техническую документацию, а также, в случаях необходимости, на дополнительные устройства средств измерений.

1.1. Калибровочные клейма — технические устройства, предназначенные для нанесения оттиска клейма на средства измерений, дополнительные устройства или техническую документацию в целях:

удостоверения, что средства измерений имеют метрологические характеристики, соответствующие установленным техническим требованиям;

исключения при необходимости доступа к регулировочным (юстировочным) устройствам средств измерений;

опечатывания непригодных к применению средств измерений;

аннулирования существующего клейма (аннулирующие клейма).

1.2 Способы нанесения калибровочных клейм могут быть следующими:

— ударный;

— давление на пломбу или нанесение специальной мастики;

— наклейка клейма в виде деколей;

— электрографический;

— электрохимический;

— другие способы.

1.3. Требования к оттиску клейма: четкость рисунка, сохранность на протяжении всего межкалибровочного интервала применительно к условиям, в которых эксплуатируется средство измерений.

1.4. Аккредитующие органы осуществляют контроль за исполнением требований настоящего документа метрологическими службами юридических лиц, аккредитованными на право проведения калибровочных работ.

2.1. Калибровочные клейма должны содержать следующую информацию:

— знак К, используемый для идентификации калибровочного клейма в Российской системе калибровки;

— условный шифр аккредитующего органа, имеющего право проведения калибровочных работ, или метрологической службы юридического лица, аккредитованного на право проведения калибровочных работ;

— две последние цифры года применения калибровочного клейма;

— индивидуальный знак калибровщика.

Примечания:

1. В случае необходимости в поле клейма может быть размещена дополнительная информация, например, квартал или месяц года, в котором проводилась калибровка средств измерений, при этом изображение оттиска клейма должно оставаться четким.

2. Клейма, предназначенные для исключения доступа к узлам регулировки показаний средства измерений, могут не содержать индивидуального знака калибровщика, в этом случае на средство измерений или эксплуатационную документацию наносят дополнительно калибровочное клеймо, содержащее индивидуальный знак калибровщика.

2.2. Аннулирующие клейма содержат рисунок крестообразной формы, указывающий на прекращение действия калибровочного клейма, нанесенного на средства измерений или техническую документацию.

2.3. Формы и размеры калибровочных клейм аналогичны формам и размерам поверительных клейм в соответствии с правилами по метрологии ПР 50.2.007-94 «ГСИ. Поверительные клейма». Форма и размеры калибровочных клейм аккредитующих органов аналогичны форме и размерам поверительных клейм, установленных для органов Государственной метрологической службы с той лишь разницей, что на калибровочное клеймо вместо знака G наносится знак К. Примеры рисунков калибровочных клейм приведены в приложении.

Форма калибровочных клейм метрологических служб юридических лиц, аккредитованных на право проведения калибровочных работ, устанавливается:

для средств измерений, выпускаемых из производства - прямоугольная;

для средств измерений, находящихся в эксплуатации и после ремонта — квадратная.

2.4. Условный шифр обозначается для аккредитующих органов двумя буквами основного шрифта русского прописного алфавита (АБ; АВ; АГ и т.д.), а для метрологических служб юридических лиц, аккредитованных на право калибровки средств измерений — тремя буквами основного шрифта русского прописного алфавита (ААБ; ААВ; ААГ и т.д.).

2.5. Индивидуальный знак калибровщика обозначается одной из букв, взятых из русского, латинского и греческого алфавитов.

2.6. Квартал года обозначается арабскими цифрами (1, 2, 3, 4).

3.1. Перечень калибровочных клейм по видам измерений разрабатывает Научно-методический центр РСК (ВНИИМС) на основании предложений аккредитующих органов и метрологических служб юридических лиц, применяющих калибровочные клейма.

3.2. Рисунки на калибровочные клейма разрабатывает ВНИИМС.

3.3. Регистрацию и присвоение шифра аккредитующим органам и метрологическим службам юридических лиц, применяющим калибровочные клейма, по их заявкам осуществляет ВНИИМС.

3.4. Изготовление (приобретение) калибровочных клейм аккредитующие органы и метрологические службы юридических лиц осуществляют самостоятельно.

4.1. Применять калибровочные клейма могут только лица, аттестованные в качестве калибровщиков.

4.2. Оттиски калибровочных клейм наносятся на средства измерений, эксплуатационные документы (паспорта, сертификаты) в соответствии с требованиями, предусмотренными нормативными документами по калибровке средств измерений.

4.3. Оттиски калибровочных клейм наносятся на те средства измерений, результаты калибровки которых соответствуют требованиям заказчика (метрологической службы юридического лица, применяющего данные средства измерений).

4.4. За каждым калибровщиком закрепляют персональные калибровочные клейма, имеющие индивидуальный знак калибровщика. Передача таких клейм другим лицам запрещается.

5.1. Хранение, учет калибровочных клейм в аккредитованных метрологических службах юридических лиц, применяющих калибровочные клейма, возлагается на ответственное лицо, назначаемое руководством.

5.2. Калибровщик несет ответственность за сохранность и пригодность клейм, а также за четкость оттисков, наносимых на средства измерений или (и) эксплуатационную документацию.

5.3. С калибровочных клейм, имеющих индивидуальный знак калибровщика, выставляют по одному оттиску. Оттиски подлежат хранению в течение срока действия оттиска калибровочного клейма, выставленного на средствах измерений или (и) эксплуатационной документации.

5.4. Юридические и физические лица, виновные в нарушении требований настоящего документа, несут ответственность в соответствии с правилами, установленными в Российской системе калибровки.

6.1. По истечении года применения калибровочных клейм или при прекращении производства средств измерений, подлежащих клеймению, калибровочные клейма подлежат гашению (уничтожению на них рисунков).

6.2. Для гашения калибровочных клейм приказом по юридическому лицу назначается комиссия во главе с председателем. По результатам гашения комиссией составляется акт.

6.3. Аккредитующие органы осуществляют контроль за исполнением требований настоящего документа метрологическими службами юридических лиц, аккредитованными на право проведения калибровочных работ.

Примеры рисунков калибровочных клейм, применяемых аккредитующими органами

ФГУП ВНИИОФИ : Всероссийский научно-исследовательский институт оптико-физических измерений

Единство измерений (англ. traceability) – состояние измерений, характеризующееся тем, что их результаты выражаются в узаконенных единицах, размеры которых в установленных пределах равны размерам единиц, воспроизводимых первичными эталонами, а погрешности результатов измерений известны и с заданной вероятностью не выходят за установленные пределы.

Обеспечение единства измерений – деятельность метрологических служб, направленная на достижение и поддержание единства измерений в соответствии с законодательными актами, а также правилами и нормами, установленными государственными стандартами и другими нормативными документами по обеспечению единства измерений.

Государственная система обеспечения единства измерений – Комплекс нормативных документов межрегионального и межотраслевого уровней, устанавливающих правила, нормы, требования, направленные на достижение и поддержание единства измерений в стране (при требуемой точности), утверждаемых Госстандартом страны.
Примечание. В ГСИ выделяются основополагающие стандарты, устанавливающие общие требования, правила и нормы, а также стандарты, охватывающие какую-либо область или вид измерений.

Метрологическая служба (англ. service of legal metrology) – служба, создаваемая в соответствии с законодательством для выполнения работ по обеспечению единства измерений и для осуществления метрологического контроля и надзора.
Примечания:

• Различают государственную метрологическую службу, метрологические службы государственных органов управления, метрологические службы юридических лиц.
• Имеются также иные государственные службы обеспечения единства измерений, которые осуществляют межрегиональную и межотраслевую координацию работ по ОЕИ в закрепленных видах деятельности. Руководство этими службами осуществляет Госстандарт страны. К ним относятся:
  • Государственная служба времени и частоты и определения параметров вращения Земли (ГСВЧ).
  • Государственная служба стандартных образцов (ГССО).
  • Государственная служба стандартных справочных данных (ГСССД).

Государственная метрологическая служба – метрологическая служба, выполняющая работы по обеспечению единства измерений в стране на межрегиональном и межотраслевом уровне и осуществляющая государственный метрологический контроль и надзор.
Примечание. Государственная метрологическая служба находится в ведении Госстандарта страны и включает: государственные научные метрологические центры; органы государственной метрологической службы на территориях субъектов страны.

Метрологическая служба государственного органа управления – метрологическая служба, выполняющая работы по обеспечению единства измерений и осуществляющая метрологический надзор и контроль в пределах данного министерства (ведомства).
Примечание. Ранее применялся термин ведомственная метрологическая служба (ВМС).

Метрологическая служба юридического лица – Метрологическая служба, выполняющая работы по обеспечению единства измерений и осуществляющая метрологический контроль и надзор на данном предприятии (в организации).
Примечание. Ранее применялся термин метрологическая служба предприятия (организации) (МСП).

Государственный научный метрологический центр – метрологический научно-исследовательский институт (как центр государственных эталонов), несущий в соответствии с законодательством страны ответственность за создание, хранение и применение государственных эталонов, разработку нормативных документов по обеспечению единства измерений в закрепленном виде измерений.
Примечание. Государственные научные метрологические центры входят в состав государственной метрологической службы.

Орган государственный метрологической службы – структурное подразделение Госстандарта страны, осуществляющее государственный метрологический контроль и надзор на закрепленной территории.
Примечание. Органы ГМС также известны как территориальные органы Госстандарта страны.

Государственный инспектор по обеспечению единства измерений – должностное лицо Госстандарта страны, осуществляющее функции государственного метрологического контроля и надзора на соответствующей территории.
Примечание. Государственные инспекторы, осуществляющие поверку средств измерений, проходят аттестацию в качестве поверителей.

Государственный метрологический контроль (англ. metrological control) –деятельность, осуществляемая государственной метрологической службой по утверждению типа средств измерений, поверке средств измерений (включая рабочие эталоны), по лицензированию деятельности юридических и физических лиц по изготовлению, ремонту, продаже и прокату средств измерений.
Примечание. Лицензия на изготовление (ремонт, продажу, прокат) средств измерений представляет собой документ, удостоверяющий право заниматься указанными видами деятельности и выдаваемый органом государственной метрологической службы.

Государственный метрологический надзор (англ. metrological supervision) – деятельность, осуществляемая органами государственной метрологической службы по надзору за выпуском, состоянием и применением средств измерений (включая рабочие эталоны), за аттестованными методиками измерений, соблюдением метрологических правил и норм, за количеством товаров при продаже, а также за количеством фасованных товаров в упаковках любого вида при их расфасовке и продаже.

Испытания средств измерений (англ. pattern evaluation) – обязательные испытания образцов средств измерений в сферах распространения государственного метрологического контроля и надзора с целью утверждения типа средств измерений.
Примечания:

• Испытания средств измерений проводят государственные научные метрологические центры, аккредитованные Госстандартом страны в качестве государственных центров испытаний средств измерений.
• Решением Госстандарта страны в качестве государственных центров испытаний средств измерений могут быть аккредитованы и другие специализированные организации.
• Ранее применялся термин государственные испытания средств измерений и производные от него термины: государственные приемочные испытания и государственные контрольные испытания.

Утверждение типа средств измерений (англ. pattern approval) – решение (уполномоченного на это государственного органа управления) о признании типа средств измерений узаконенным для применения на основании результатов их испытаний государственным научным метрологическим центром или другой специализированной организацией, аккредитованной Госстандартом страны.
Примечания:

• Решение об утверждении типа принимается Госстандартом страны и удостоверяется выдачей сертификата об утверждении типа средств измерений.
• Соответствие средств измерений утвержденному типу контролируют органы Государственной метрологической службы по месту расположения изготовителей или пользователей этих средств.

Поверка средств измерений (англ. verification of a measuring instrument) – установление органом государственной метрологической службы (или другим официально уполномоченным органом, организацией) пригодности средства измерений к применению на основании экспериментально определяемых метрологических характеристик и подтверждения их соответствия установленным обязательным требованиям.
Примечания:

• Поверку исходных эталонов органов государственной метрологической службы и уникальных средств измерений (которые не могут быть поверены этими органами) осуществляет ГНМЦ (по специализации).
• Поверке подвергают средства измерений, подлежащие государственному метрологическому контролю и надзору.
• При поверке используют эталон. Поверку проводят в соответствии с обязательными требованиями, установленными нормативными документами по поверке. Поверку проводят специально обученные специалисты, аттестованные в качестве поверителей органами Государственной метрологической службы.
• Результаты поверки средств измерений, признанных годными к применению, оформляют выдачей свидетельства о поверке, нанесением поверительного клейма или иными способами, установленными нормативными документами по поверке.
• Другими официально уполномоченными органами, которым может быть предоставлено право проведения поверки, являются аккредитованные метрологические службы юридических лиц. Аккредитация на право поверки средств измерений проводится уполномоченным на то государственным органом управления.

Первичная поверка средств измерений (англ. initial verification) – поверка, выполняемая при выпуске средства измерений из производства или после ремонта, а также при ввозе средства измерений из-за границы партиями, при продаже.

Периодическая поверка средств измерений (англ. periodic verification) – поверка средств измерений, находящихся в эксплуатации или на хранении, выполняемая через установленные межповерочные интервалы времени.
Примечание. Межповерочные интервалы для периодической поверки устанавливаются нормативными документами по поверке в зависимости от стабильности того или иного средства измерений и могут устанавливаться от нескольких месяцев до нескольких лет.

Внеочередная поверка средств измерений – поверка средства измерений, проводимая до наступления срока его очередной периодической поверки.
Примечание. Необходимость внеочередной поверки может возникнуть вследствие разных причин: ухудшение метрологических свойств средства измерений или подозрение в этом, нарушение условий эксплуатации, нарушение поверительного клейма и др.

Инспекционная поверка средств измерений – поверка, проводимая органом государственной метрологической службы при проведении государственного надзора за состоянием и применением средств измерений.

Комплектная поверка средств измерений – поверка, при которой определяют метрологические характеристики средства измерений, присущие ему как единому целому.

Поэлементная поверка средств измерений – поверка, при которой значения метрологических характеристик средств измерений устанавливаются по метрологическим характеристикам его элементов или частей.
Примечание. Поэлементную поверку обычно проводят для измерительных систем или измерительных установок, когда неосуществима комплектная поверка.

Выборочная поверка средств измерений – поверка группы средств измерений, отобранных из партии случайным образом, по результатам которой судят о пригодности всей партии.

Калибровка средств измерений (англ. calibration) – совокупность операций, устанавливающих соотношение между значением величины, полученным с помощью данного средства измерений, и соответствующим значением величины, определенным с помощью эталона, с целью определения действительных метрологических характеристик этого средства измерений.
Примечания:

• Калибровке могут подвергаться средства измерений, не подлежащие государственному метрологическому контролю и надзору.
• Результаты калибровки позволяют определить действительные значения измеряемой величины, показываемые средством измерений, или поправки к его показаниям, или оценить погрешность этих средств. При калибровке могут быть определены и другие метрологические характеристики.
• Результаты калибровки средств измерений удостоверяются калибровочным знаком, наносимым на средства измерений, или сертификатом о калибровке, а также записью в эксплуатационных документах. Сертификат о калибровке представляет собой документ, удостоверяющий факт и результаты калибровки средства измерений, который выдается организацией, осуществляющей калибровку.

Градуировка средств измерений (англ. gauging of a measuring instrument) – определение градуировочной характеристики средства измерений.

Метрологическая экспертиза – анализ и оценивание экспертами-метрологами правильности применения метрологических требований, правил и норм, в первую очередь связанных с единством и точностью измерений.
Примечание. Различают метрологическую экспертизу документации (технических заданий, проектов конструкторских и технологических документов, различных программ) и метрологическую экспертизу объектов (например, макетов сложных средств измерений, испытательных бассейнов).

Метрологическая аттестация средств измерений – признание метрологической службой узаконенным для применения средства измерений единичного производства (или ввозимого единичными экземплярами из-за границы) на основании тщательных исследований его свойств.
Примечание. Метрологической аттестации могут подлежать средства измерений, не подпадающие под сферы распространения государственного метрологического контроля или надзора.

Сертификация продукции – деятельность по подтверждению соответствия продукции (услуг и иных объектов) установленным требованиям.
Примечание. Сертификация продукции может быть обязательной и добровольной.

Добровольная сертификация средств измерений – сертификация, проводимая на добровольной основе по инициативе изготовителя (исполнителя), продавца (поставщика) или потребителя средств измерений.

Сертификационные испытания средств измерений – контрольные испытания средств измерений, проводимые с целью установления соответствия характеристик их свойств национальным и (или) международным нормативным документам.

Измерительный контроль – контроль, осуществляемый с применением средств измерений.
Примечание. Под контролем понимают операции, включающие проведение измерений, испытаний, проверки одной или нескольких характеристик изделия и определения их соответствия установленным нормам.

Нормативные документы по обеспечению единства измерений – государственные стандарты, международные (региональные) стандарты, правила, положения, инструкции и рекомендации, содержащие нормы и требования по обеспечению единства измерений.

Международная рекомендация МОЗМ (англ. OIML international recommendation) – нормативный документ Международной организации законодательной метрологии, устанавливающий требования к метрологическим характеристикам различных видов средств измерений, к методам и средствам их поверки, калибровке и другие требования.
Примечания:

• Международные рекомендации МОЗМ охватывают многие виды средств измерений.
• Перечень международных рекомендаций МОЗМ систематически публикуется в бюллетенях МОЗМ (Bulletin de l’Organisation Internationale de Metrologie Legale).

Международный документ МОЗМ (англ. OIML international document) – нормативный документ общего характера Международной организации законодательной метрологии, предназначенный для улучшения деятельности метрологических служб.
Примечание. Перечень международных документов МОЗМ публикуется в бюллетенях МОЗМ.

Международный стандарт ИСО (англ. international standard ISO) – нормативный документ, принятый Международной организацией по стандартизации.
Примечание. Разработка стандартов ИСО осуществляется техническими комитетами ИСО. Пример. Международные стандарты ИСО 31 «Величины и единицы» [2] и ИСО 1000 «Единицы СИ и рекомендации по применению их кратных и дольных и некоторых других единиц» [3] разработаны техническим комитетом ИСО/ТК 12 «Величины, единицы, обозначения, переводные коэффициенты». Стандарт ИСО 31 состоит из 14 частей, касающихся как общих положений (стандарт ИСО 31-0), так величин и единиц по областям науки и техники (стандарты ИСО 31-1 — ИСО 31-10, ИСО 31-13), а также содержит математические знаки и обозначения (стандарт ИСО 31-11), безразмерные параметры (стандарт ИСО 31-12).

Международный стандарт МЭК (англ. IEC standard) – нормативный документ, принятый Международной электротехнической комиссией.
Примечание. Стандарты МЭК издаются как публикации МЭК, имеющие свой номер.

Публикация ИМЕКО – информационные материалы Международной конфедерации по измерительной технике и приборостроению (ИМЕКО), отражающие результаты ее деятельности, связанные с изготовлением и применением средств измерений в научных исследованиях и промышленности.
Примечание. Публикации ИМЕКО:

• АСТА IMECO — отчеты заседаний всемирных конгрессов, которые проводятся один раз в три года.
• IMECO TC (N) — отчеты заседаний технических комитетов.
• MEASUREMENT — ежеквартальный журнал для научных публикаций из области работ ИМЕКО.
• IMECO Bulletin — бюллетень, выходящий раз в полгода и освещающий различные вопросы деятельности ИМЕКО.

Вернуться к списку разделов

Калибровочное клеймо: ГОСТ, сертификация

Клейма калибровочные и поверительные — это технические устройства, основная цель которых — оставлять оттиск клейма на пригодном для работы метрологическом устройстве измерения, каком-либо дополнительном оборудовании или же на какой-либо технической документации.

Зачем наносят клеймо

Целью нанесения калибровочного клейма является:

• Удостоверение в том, что проверенные метрологические средства измерения и приборы обладают необходимыми техническими характеристиками, которые предписаны им по их ГОСТу.
• Отмечать исключения при необходимости доступа средств измерений к регулирующим устройствам.
• Используется для опечатывания устройств, оборудования или средств измерения, которые по каким-либо причинам не являются пригодными для дальнейшего использования.
• Также применяют для аннулирования предыдущего клейма. Для этого используют специальные аннулирующие клейма.

Также важно отметить, что при нанесении калибровочного клейма его оттиск должен получиться очень четкий, а также важно сделать так, чтобы он сохранялся на приборе весь срок, в течение которого разрешается эксплуатировать это средство измерения.

Способы нанесения и информация

В настоящее время существует несколько способов, которые используются для нанесения клейма на средства измерения.

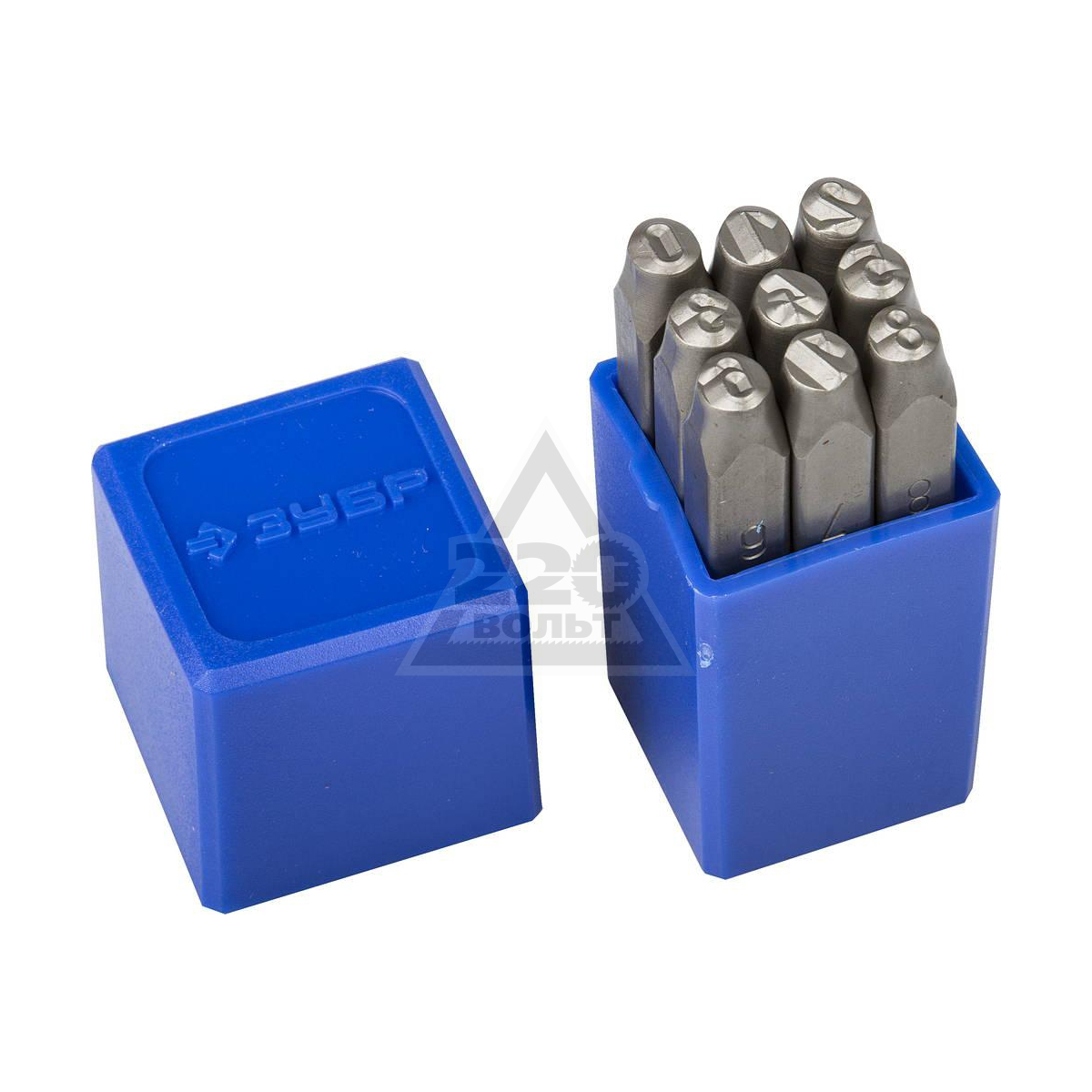

1. Первый метод нанесения — ударный.
2. Второй метод нанесения основан на давлении, оказываемом на пломбу, или же нанесением специального вещества — мастики.
3. Третий метод — нанесения клейма при помощи наклейки в виде деколи.
4. Четвертый метод нанесения калибровочного клейма — это электрографический.
5. Также существует электрохимический и другие способы нанесения клейма на устройство или документацию.

Каждое клеймо содержит следующую информацию:

• Знак К используется для того, чтобы идентифицировать клеймо в Российской системе калибровки.
• Далее идет условный шифр калибровочного клейма, который несет в себе сведения об аккредитующем органе, нанесшим данное клеймо.
• Необходимо указывать две последние цифры года, в котором клеймо было применено.
• Последнее, что содержит в себе клеймо — это индивидуальный знак калибровщика.

ПР клейма калибровочные

Данные постулаты устанавливают правила хранения, изготовления, гашения, применения клейма, которые используются метрологическими службами юридических лиц, имеющих право, то есть аккредитованных на нанесение данного клейма. Эти правила касаются лишь калибровочного клейма, которое наносится специалистом по калибровке, то калибровщиком на устройство измерения или же техническую документацию. Также данное клеймо, при необходимости, может наноситься на дополнительные агрегаты и измерительные устройства.

Примечания при нанесении клейма

ГОСТ калибровочного клейма или же правила имеют несколько пунктов. В одном из этих пунктов, касающихся информации, которую несет клеймо, есть несколько примечаний по его содержанию:

• Если есть необходимость, то клеймо может содержать такую дополнительную информацию, как квартал или же месяц года, когда было поставлено клеймо, то есть, когда именно проводилась аккредитация данного прибора, но при этом четкость оттиска не должна быть нарушена.
• Аннулирующее клеймо должно быть выполнено в форме креста, а его нанесение значит, что действие калибровочного клейма аннулируется и прибор непригоден для дальнейшей эксплуатации.
• Клеймо, которое предназначается для исключения какого-либо средства измерения из узла регулирования показаний, может не нести в себе индивидуального знака калибровщика, но в таком случае, необходимо нанести дополнительное клеймо, содержащее данный знак.
• Условный шифр аккредитующего органа должен обозначаться двумя заглавными прописными буквами русского алфавита -АБ, АВ и т.д. Если же клеймо наносится метрологической службой юридического лица, которое имеет право на нанесение такого знака, то шифр должен быть выполнен в виде трех букв — ААБ, ААВ и т.д.

Производство

Важно начать с того, что производство калибровочных клейм по правилам метрологии осуществляется Научно-исследовательским центром РСК, то есть ВНИИМС. Также важно знать, что разработка новых видов клейма для каждого типа средств измерений осуществляется на основе предложений, поступающих от аккредитующих органов, а также от метрологических служб юридических лиц, которые используют эти устройства.

Разработкой рисунков, которые наносятся калибровочным клеймом, также занимается ВНИИМС. Важно отметить, что приобретение или же изготовление калибровочных клейм, каждый аккредитующий орган или метрологическая служба юридического лица, осуществляет в самостоятельно порядке. ВНИИМС же занимается присвоением индивидуального шифра каждой аккредитующей организации или метрологической службе, которая собирается использовать клеймо. Для этого необходимо составить и подать заявку в эту организацию.

Использование

В документации прописаны правила использования клейма.

1. Использовать калибровочное клеймо может лишь калибровщик, который получил аттестат.
2. Важно отметить, что нанесение калибровочного клейма на любое устройство измерения или же документ осуществляется строго в соответствии с установленными правилами, которые прописаны в технической и нормативной документации у каждого прибора.
3. Нанесение оттиска может быть осуществлено лишь на то средство измерения, которое после прохождения проверки дало именно те результаты, которые требовал заказчик, то есть аккредитующий орган или же метрологическая служба юридического лица.
4. Один из важных пунктов — это то, что каждый калибровщик имеет несколько клейм, которые закреплены за ним в строго индивидуальном порядке, а передача любого из этих предметов строго запрещена.

Хранение клейма

Помимо вышеперечисленных правил, данный документ также четко устанавливает правила, касающиеся хранения клейма.

• Первый пункт повествует о том, что хранение, а также учет данного устройства в метрологической службе должен вестись одним ответственным лицом, назначением которого самостоятельно занимается руководство этой юридической организации.
• Ответственность за сохранность каждого клейма, а также за четкость нанесения каждого оттиска на любое устройство или оборудование, или бумагу, лежит непосредственно на калибровщике.
• Одно из важных правил — это то, что с каждого калибровочного клейма, которое обладает индивидуальным знаком, выставляют по одному оттиску. Хранить данные оттиски необходимо столько же времени, сколько длится срок действия клейма, с которого он был сделан.
• При нарушении какого-либо из правил, которые прописаны в данном документе, все ответственные лица понесут наказание, которое также устанавливается этим документом.

Поверительное клеймо

Поверительное клеймо, как и калибровочное, является знаком, который наносится на оборудование или средство измерения, или документацию. Наличие данного знака на устройстве говорит о том, что оно успешно прошло поверку и может быть использовано в соответствии с нормативными и техническими документами. Также это клеймо наносится в качестве защиты от постороннего вмешательства в прибор при помощи регулировочного устройства.

Способы нанесения данного клейма такие же, как и у калибровочного. При помощи данного знака можно подтвердить или же аннулировать результаты проверки данного прибора. Человек, который наносит клеймо — поверитель, должен делать это так, чтобы знак оказался в требуемом месте, а также легко читался. Так же как и в случае с калибровочным клеймом, каждый поверитель имеет ряд закрепленных за ним поверительных оттисков, имеющих индивидуальный знак. Ему также запрещается передача любого клейма из этого списка другим лицам. Хранение и учет этих знаков ведется ответственным лицом, выбранным начальством организации. Выдача же клейма поверителя и возвращение его обратно в руки ответственного лица должно сопровождаться обязательными подписями.

Порядок изготовления, применения, хранения, гашения и учета калибровочных клейм и охранных калибровочных клейм метрологических подразделений предприятий, учреждений, организаций транспорта и дорожного хозяйства Донецкой Народной Республики

I. Область применения

Порядок изготовления, применения, хранения, гашения и учета калибровочных клейм и охранных калибровочных клейм метрологических подразделений предприятий, учреждений, организаций транспорта и дорожного хозяйства Донецкой Народной Республики (далее – Порядок) является обязательным для выполнения метрологическими подразделениями (далее – калибровочные лаборатории) предприятий, организаций, учреждений транспорта и дорожного хозяйства Донецкой Народной Республики (далее – предприятия).

Настоящий Порядок устанавливает порядок изготовления, применения, учета, хранения и гашения калибровочных клейм, применяемых калибровочными лабораториями предприятий для оформления результатов калибровки средств измерений, используемых вне сферы государственного регулирования обеспечения единства измерений.

II. Общие положения

2.1. Калибровочное клеймо удостоверяет положительные результаты калибровки средств измерений и наносится непосредственно на средство измерений (далее – СИ) и/или эксплуатационные документы (паспорт, формуляр, руководство по эксплуатации, инструкции по монтажу, пуску и прочее), либо на свидетельство о результатах калибровки в соответствии с требованиями, предусмотренными методикой калибровки.

В случаях, когда нанесение клейма на СИ будет мешать снятию показаний размера физической величины или из-за малых размеров СИ, или по желания пользователя в обоснованных случаях допускается наносить клеймо только на эксплуатационные документы (паспорт, формуляр и прочее), в которых должны быть указаны заводские или присвоенные номера СИ.

2.2. Калибровочные клейма в зависимости от использованных для их изготовления материалов делятся на металлические, каучуковые и бумажные самоклеющиеся клейма-этикетки.

2.3. Способы нанесения калибровочных клейм могут быть следующими:

ударный;

давление на пломбу или специальную мастику;

наклейка.

2.4. Калибровочные клейма должны иметь квадратную форму и содержать:

шифр предприятия, в состав которого входит калибровочная лаборатория;

метрологический шифр калибровочной лаборатории;

две последние цифры года и квартал применения клейма;

индивидуальный знак лица, производящего калибровку СИ (далее – калибровщик).

Образцы калибровочных клейм, охранных калибровочных клейм, в том числе пломбировочных плашек и пломбировочных знаков, приведены в приложении 1 к настоящему Порядку.

2.5. Шифр предприятия и метрологический шифр калибровочной лаборатории присваиваются головной организацией метрологической службы Министерства транспорта Донецкой Народной Республики в процессе аттестации калибровочной лаборатории на право выполнения калибровки СИ и обозначаются двумя буквами основного шрифта русского алфавита (например, АБ, АВ, АГ). Головная организация метрологической службы Министерства транспорта Донецкой Народной Республики ведет учет шифров предприятия и метрологических шифров калибровочных лабораторий

Если метрологический шифр калибровочной лаборатории содержит большое количество знаков, то метрологический шифр калибровочной лаборатории на стальных клеймах может сокращаться по согласованию с головной организацией метрологической службы Министерства транспорта Донецкой Народной Республики.

Индивидуальный знак калибровщика обозначается одной из букв русского алфавита.

Квартал года обозначается римскими цифрами (например, I, II, III, IV).

Год обозначается арабскими цифрами (например, 1, 2, 3, 4).

В случае необходимости на клейме может быть размещена дополнительная информация, например, месяц года, в котором проводилась калибровка СИ.

2.6. Калибровочное клеймо должно иметь четкий, различимый невооруженным глазом рисунок, который сохраняется на протяжении всего срока действия результатов калибровки СИ.

2.7. Охранные калибровочные клейма, предназначенные для закрытия доступа к узлам регулирования или измерительному механизму СИ, могут не иметь индивидуального знака калибровщика. В этом случае на СИ или на эксплуатационные документы дополнительно наносят оттиск клейма, который имеет индивидуальный знак калибровщика.

Места установки пломб, несущих на себе охранные калибровочные клейма и их количество, определяются в каждом конкретном случае в соответствии с эксплуатационными документами или техническими условиями на эти СИ.

2.8. Бумажные самоклеющиеся калибровочные клейма-этикетки должны быть изготовлены из бумаги, которая имеет липкий слой, не позволяющий снимать клеймо-этикетку и повторно наносить ее на СИ без повреждений. Бумажные самоклеющиеся клейма-этикетки должны быть белого цвета, надписи выполнены черным или темно-синим цветом и содержать информацию с соблюдением требований пунктов 2.4., 2.5. настоящего Порядка.

Информационные элементы бумажных самоклеющихся клейм-этикеток могут содержать элементы голографической защиты.

2.9. За каждым калибровщиком закрепляется персональное калибровочное клеймо с индивидуальным знаком.

Калибровочные клейма имеют право применять только работники калибровочной лаборатории, которым предоставлено право проведения калибровки СИ соответствующего вида измерений.

Передача калибровочных клейм другим лицам запрещается.

2.10. Клейма-гасители (приложение 2) предназначены для прекращения действия (гашения) калибровочного клейма в случае, когда по результатам калибровки СИ признаны непригодными к применению.

2.11. Каучуковое клеймо-гаситель размером 10 мм х 4 мм предназначено для аннулирования результатов калибровки одного из СИ, приведенного в свидетельстве о калибровке (карточке-паспорте или в соответствующем разделе эксплуатационных и других документов), оформленного на несколько однотипных СИ.

2.12. Если гашение клейма осуществляется путем нанесения соответствующей наклейки, то она должна иметь красный цвет.

III. Изготовление, применение, хранение и учет калибровочных клейм

3.1. Калибровочные клейма для калибровочных лабораторий предприятий изготавливаются в организациях, имеющих возможность изготовления таких клейм с соблюдением требований к качеству и учитывая условия их эксплуатации.

3.2. Разработка эскизов калибровочных клейм, охранных калибровочных клейм, клейм-этикеток, клейм-гасителей, предоставление их на согласование в головную организацию метрологической службы Министерства транспорта Донецкой Народной Республики, а также изготовление на следующий год после согласования осуществляется предприятиями до конца соответствующего календарного года.

3.3. Калибровочные клейма должны быть изготовлены таким образом, чтобы надписи на каучуковых клеймах были выпуклые, а на металлических клеймах, охранных калибровочных клеймах были углублены. Надписи следует выполнять печатным шрифтом в соответствии с пунктом 3.5. настоящего Порядка.

3.4. Оттиски калибровочных клейм, охранных калибровочных клейм, контрольные образцы бумажных самоклеющихся клейм-этикеток, клейм-гасителей ежегодно предоставляются в головную организацию метрологической службы Министерства транспорта Донецкой Народной Республики для проверки и регистрации до начала срока действия клейм.

3.5. Организацию изготовления, учет, хранение, выдачу калибровочных клейм, охранных калибровочных клейм, клейм-гасителей, а также своевременное их гашение обеспечивают руководители калибровочных лабораторий.

3.6. Калибровочные клейма, охранные калибровочные клейма хранятся в калибровочных лабораториях в специально выделенных местах (закрывающийся шкаф, сейф) с обеспечением надежного хранения.

3.7. Калибровочные клейма, охранные калибровочные клейма подлежат учету.

3.8. Руководитель калибровочной лаборатории осуществляет выдачу и возврат калибровочных клейм, охранных калибровочных клейм под роспись калибровщика в специальном прошнурованном журнале, форма которого приведена в приложении 3.

При выдаче калибровочных клейм, охранных калибровочных клейм проверяется сохранность клейма, прочность приклейки рабочей части (для бумажных самоклеющихся клейм-этикеток), исправность пломбираторов и прочее.

3.9. Контроль за применением калибровочных клейм выполняется следующими методами:

снятие со стальных клейм по одному оттиску клейма на алюминиевую пластинку;

снятие с каучуковых клейм по одному оттиску клейма на плотную бумагу;

снятие с плашек по одному оттиску клейма на пломбы, для которых они предназначены;

использование контрольных образцов бумажных самоклеющихся клейм-этикеток.

Оттиски и контрольные образцы бумажных самоклеющихся клейм-этикеток следует хранить на протяжении срока действия клейм.

3.10. Калибровщик несет персональную ответственность за хранение клейм, пригодность их к работе, а также четкость нанесения оттисков на СИ, эксплуатационные документы, свидетельства о калибровке.

IV. Гашение калибровочных клейм

4.1. После окончания срока применения или в конце каждого календарного года калибровочные клейма подлежат гашению (уничтожению рисунка).

Клейма в форме ежеквартальных плашек, стальные, охранные (которые не имеют срока применения клейма), а также клейма-гасители следует гасить после их износа или повреждения.

4.2. Для гашения калибровочных клейм приказом руководителя предприятия, в состав которого входит калибровочная лаборатория, назначается комиссия.

Комиссия проверяет соответствие количества клейм, подлежащих гашению, количеству клейм, предоставленных для гашения, после чего с каждого клейма снимается оттиск.

После снятия оттиска клейма гасятся путем уничтожения рисунка.

Уничтожение бумажных самоклеющихся клейм-этикеток проводится путем их разрезания на мелкие части.

4.3. Гашение оформляется актом произвольной формы, который хранится вместе с оттисками уничтоженных клейм в течение пяти лет.

ДСТУ 3968-2000. Метрологія тавра повірочні та калібрувальні правила виготовлення, застосування і зберігання (33986)

1. Калибровочное клеймо калибровочной лаборатории должно содержать:

• знак калибровки — «К»;
• шифр калибровочной лаборатории:
• две последние цифры года применения клейма — для металлических и каучуковых клейм;
• год применения клейма — для клейм-этикеток;
• индивидуальный знак сотрудника калибровочной лаборатории (при необходимости).
• 1. Калибровочные клейма для работников калибровочной лаборатории должны иметь треугольную форму (Приложение Б; 1К—ЮК).
  2. При необходимости в поле поверительного или калибровочного клейма может быть нанесена дополнительная информация (Приложение Б; 4. 5, 10, 12, 14; 4А, 5А, 10А. 12А, 14А; 4К. 5К, ЮК, 12К, 14К).’
  3. Поверительные и калибровочные клейма, предназначенные для закрытия доступа к узлам регулирования СИТ, могут не иметь индивидуального знака поверителя (работника калибровочной лаборатории). В этом случае на СИТ или на эксплуатационные документы дополнительно наносят оттиск клейма, который имеет индивидуальный знак поверителя (работника калибровочной лаборатории).
  4. Поверительные и калибровочные клейма должны отвечать требованиям технических условий на определенный вид клейма.
  5. Организационно-методическое руководство изготовлением и применением поверительных и калибровочных клейм осуществляет Харьковский государственный научно- исследовательский институт метрологии (ХГНИИМ).
  6. Шифр метрологическим службам и калибровочным лабораториям присваивается во время их аккредитации.

Для шифров метрологических служб и калибровочных лабораторий используют буквы украинского алфавита.

Перечень шифров метрологических центров и территориальных органов приведен в приложении А.

1. РАЗРАБОТКА И ИЗГОТОВЛЕНИЕ ПОБЕРИТЕЛЬНЬ’У. И КАЛИБРОВОЧНЫХ КЛЕЙМ
2. 1. Рисунки поверительных и калибровочных клейм приведены в приложении Б, рисунки клейм-гасителей приведены в приложении В.
   2. Конструкторскую документацию на поверительные и калибровочные клейма разрабатывает ХГНИИМ.
3. Поверительные и калибровочные клейма изготавливает Харьковский опытно-экспериментальный завод «Эталон» (далее — производитель) согласно с представленными заказами.
4. 1. За своевременное и качественное изготовление поверительных и калибровочных клейм отвечает производитель.
   2. Калибровочные лаборатории, которые проводят калибровку для собственных нужд предприятий и организаций, самостоятельно разрабатывают и изготавливают калибровочные клейма.
5. ОБЕСПЕЧЕНИЕ ПОВЕРИТЕЛЬНЫМИ И КАЛИБРОВОЧНЫМИ КЛЕЙМАМИ
6. 1. Метрологические центры, территориальные органы, метрологические службы и калибровочные лаборатории должны направить заказ производителю на изготовление соответствующих клойм не позднео чем за 6 месяцев до их внедрения.
   2. Метрологические службы, которые прошли первичную аккредитацию на право проведения поверки, и калибровочные лаборатории, которые прошли первичную аккредитацию на право проведения калибровки, направляют заказ ца изготовление поверительных и калибровочных клейм не позднее чем за месяц до внедрения клейм.

Примечание — При подаче заявки в соответствии с 4.1; 4.2 необходимо соглвсовать их с соответствующими территориальными органами Госстандарта Украины.

1. Производитель обеспечивает изготовление и отправление клейм заказчикам согласно заказам:

• по 4.1 — за месяц до внедрения клейм;
• по 4.2 — за неделю до внедрения клейм.
• 1. Изготовление клейм осуществляют на основании заключенных между заказчиком и производителем договоров.

1. ХРАНЕНИЕ, УЧЕТ И ПРИМЕНЕНИЕ ПОВЕРИТЕЛЬНЫХ И КАЛИБРОВОЧНЫХ КЛЕЙМ
2. 1. Хранение, учет и выдачу поверительных клейм в метрологических центрах, территориальных органах и метрологических службах и калибровочных клейм в калибровочных лабораториях поручают ответственному лицу, которое назначает руководитель соответствующего метрологического центра, территориального органа, метрологической службы или калибровочной лаборатории.
   2. Контроль состояния хранения и применения поверительных и калибровочных клейм выполняют с помощью таких методов:

• оставляют контрольный образец клейм-этикеток;

~ со стальных клейм снимают по одному оттиску клейма на алюминиевую пластинку;

• с латунных клейм снимают по одному оттиску клейма на плотную бумагу;
• с плашек снимают по одному оттиску клейм на пломбы, для которых они предназначены;
• с каучуковых клейм снимают по одному оттиску клейма на плотную бумагу.

Оттиски и контрольные образцы клейм-этикеток следует хранить на протяжении срока

действия клейм.

Метрологические службы и калибровочные лаборатории должны представлять оттиски клейм и контрольные образцы клейм-этикеток в соответствующий территориальный орган.

1. Ученый хранитель, государственный поверитель, поверитель и работник калибровочной лаборатории отвечакэт за хранение и пригодность к работе клейм, за четкость оттисков, которые наносятся на СИТ. Персональные поверительные и калибровочные клейма, которые имеют индивидуальный знак поверителя (работника калибровочной лаборатории), нельзя передавать другим лицам.
2. 1. За хранение и правильность применения поверительных клейм отвечают руководители метрологических центров, территориальных органов и метрологических служб, а калибровочных клейм — руководители калибровочных лабораторий.

В случае нарушения требований обращения с клеймами руководителей привлекают к ответственности согласно с действующим законодательством.

1. В метрологических центрах, территориальных органах, метрологических службах и калибровочных лабораториях должна действовать система проверки правильности хранения, выдачи и учета клейм.<
2. ГАШЕНИЕ ПОВЕРИТЕЛЬНЫХ И КАЛИБРОВОЧНЫХ КЛЕЙМ
3. 1. Гашение поверительных и калибровочных клейм (уничтожение рисунка), срок действия которых закончился, осуществляет в централизованном порядке производитель по истечении года их применения.

Пользователи поверительных и калибровочных клейм должны возвратить клейма, кроме клейм-этикеток, производителю для гашения до 1 февраля следующего года.

Клейма в форме ежеквартальных плашек, стальные круглые диаметром 1,0 мм (тризуб), а также клейма-гасители следует гасить после их износа или повреждения.

1. Производитель приказом руководителя назначает комиссию по гашению поверительных и калибровочных клейм. В состав комиссии включают представителя ХГНИИМ.

По результатам гашения составляют акт в произвольной форме.

1. Комиссия, назначенная руководителем соответствующего метрологического центра, территориального органа, метрологической службы или калибровочной лаборатории, проводит уничтожение клейм-этикеток, мелко их разрезая.

По результатам уничтожения составляют акт в произвольной форме.

ч.

ПРИЛОЖЕНИЕ А (обязательное)

ПЕРЕЧЕНЬ ШИФРОВ МЕТРОЛОГИЧЕСКИХ ЦЕНТРОВ И ТЕРРИТОРИАЛЬНЫХ ОРГАНОВ

Таблица А. 1

Окончание таблицы А. 1

Г

ПРИЛОЖЕНИЕ Б (обязательное)

РИСУНКИ ПОВЕРИТЕЛЬНЫХ И КАЛИБРОВОЧНЫХ КЛЕЙМ УКРАИНЫ

Таблица Б.1

Для метрологических служб

Вид

клейма

Для метрологических центров и территориальных органов

Для калибровочных лабораторий

Шифр

клейма

Шифр

клейма

Рисунки

клейма

Рисунки

клейма

Рисунки

клейма

Шифр

клейма

о К.

МШ

Латунное 15 мм

1К

1А

Латунный трафарет 30 мм •

2А

2К

Каучуковое 6 мм

ЗК

ЗА

мш

Каучуко

вое

квартальное (индивидуальное)

18 мм

МШ

0А2

4К

4А

5К

5А

Стальное квартальное 8 мм

* Клеймо изготавливается на латунной пластине

Продолжение таблицы Б.1

Вид

клейма

Для метрологических центров и теи>иториальных органов

Для метрологических служб

Для калибровочных лабораторий

Шифр

клейма

Рисунки

клейма

Шифр

клейма

Рисунки

клейма

Шифр

клейма

Рисунки

клейма

Стальное (индивидуальное) 6 мм

6А

6К

Стальное 3,5 мм

7А

7К

Стальное

(тризуб)

1 мм

8А

8К

Стальная

годовая

плашка

(индивиду

альная)

8 мм

9А

9К

Стальная квартальная плашка 8 мм

10А

ЮК

10

ДСТУ 3968-2000 Окончание таблицы 6. 1

Вид

клейма

Для метрологических центров и территориальных органов

Для метрологических служб

Для калибровочных лабораторий

Рисунки клейма ”

Шифр

клейма

Шифр

клейма

Рисунки

клейма

Рисунки

клейма

Шифр

клейма

2002

Бумажное

клеймо-

зтикетка

самоклею

щееся

11

11А

ПК

Бумажное клеймо- этикетка самоклеющееся (квартальное) индивидуальное

12А

12К

12

2002

Бумажное

клеймо-

зтикетка

самоклею

щееся

индивиду

альное

13

13А

13К

Бумажное

клеймо-

этикетка

самоклею

щееся

(кварталь

ное)

14К

14А

14

~ синий цвет клейма-этикетки

• зеленый цвет клейма-зтикетки
• желтый цвет клейма-зтикетки

ПРИЛОЖЕНИЕ В ■(обязательное)

РИСУНКИ КЛЕЙМ-ГАСИТЕЛЕЙ

Таблица B,1

Шифр клейма

Рисунки клейма

Вид клейма-гасителя

15

Латунное 10 мм X 4 мм

16

Стальное ударное 6 мм

17

Каучуковое 10 мм X 4 мм

18

Стальная годовая плашка

1. мм X 4,8 мм

а

19

Бумажное клеймО-этикетка самоклеющееся (красного цвета)

УДК. 62-777:389.14:006.35417.020Т80

Ключевые слова: поверительные клейма, калибровочные клейма, клейма-гасители, средства измерительной техники.

раздел 7.1 книги «МАНОМЕТРЫ» от НПО «ЮМАС»

     Поверка средств измерений, как регламентирует РМГ 29-99/6/, – это установление органом государственной метрологической службы (или другим официально уполномоченным органом, организацией) пригодности средства измерений к применению на основании экспериментально определяемых метрологических характеристик и подтверждения их соответствия установленным обязательным требованиям.

    Поверки подразделяют на первичные, периодические, внеочередные, инспекционные и экспертные/27/.

    Первичной поверке подвергаются все изготовленные средства измерения на выходе с производства или поступающие из ремонта, а также импортированные из страны, с которой отсутствует соглашение о взаимном признании результатов государственных испытаний и поверки. При отсутствии такого соглашения приборы измерения подлежат государственным испытаниям с последующим утверждением их типа.

   Периодической поверке подлежат те измерительные средства, у которых истекает межповерочный интервал или которые вводятся в эксплуатацию после хранения.

  Под межповерочным интервалом подразумевается время, в течение которого действительны результаты поверки. Межповерочный интервал устанавливается государственным метрологическим органом при утверждении типа устройства.

   Периодической поверке не подлежат только средства измерения, находящиеся на длительном хранении.

  Внеочередную поверку проводят при утрате свидетельства о поверке, повреждении знака поверительного клейма, после предполагаемого ударного воздействия или появления признаков неудовлетворительной работы прибора, ввода в эксплуатацию после длительного хранения (более одного межповерочного интервала), отправке потребителю средств измерений, не реализованных по истечении срока, равного половине межповерочного интервала.

   Инспекционная поверка имеет место при осуществлении государственного надзора или ведомственного контроля за состоянием и применением средств измерений, а также при их контроле на серийном производстве.

   Экспертная поверка проводится при спорных вопросах по метрологическим характеристикам, исправности и пригодности применения средств измерений.

   Поверку средств измерений проводят органы государственной метрологической службы, возглавляемые Госстандартом, и аттестованные на право государственной поверки, а также подразделения метрологической службы предприятий, организаций и учреждений иной ведомственной принадлежности, которым представлено право поверки Госстандартом.

     Метрологические службы предприятий, производящих поверку собственных средств измерений, могут быть не аккредитованными, но должны регистрироваться в органах государственной метрологической службы.

   Поверке могут подвергаться только средства измерений с утвержденным типом (см. Прилож.1). Решение об утверждении типа принимается Госстандартом России и удостоверяется сертификатом об утверждении типа средств измерений на основании, как это регламентирует ПР 50.2.009-94/28/, проведенных испытаний (ранее применялся термин государственных приемочных или контрольных испытаний). Утверждение типа с выдачей соответствующего сертификата может проводиться как на серийно выпускаемую модель средства измерения, так и на отдельную партию приборов, произведенную или ввезенную из-за границы.

   Измерительные средства единичного производства или ввозимые единичными экземплярами из-за границы могут быть узаконены путем метрологической аттестации (см. Прилож.1) с выдачей соответствующего свидетельства о метрологической аттестации.

   Список средств измерений, подлежащих государственному метрологическому контролю и надзору, подвергаются поверке при выпуске из производства или ремонта, при ввозе по импорту и эксплуатации, приведен в МИ 2273-93/29/. Основные области деятельности, на которые распространяется обязательность государственной поверки используемых средств измерений следующие:

— торговые операции и взаимные расчеты между покупателем и продавцом, в том числе на операции с применением игровых автоматов и устройств;

— здравоохранение, ветеринарию, охрану окружающей среды, обеспечение безопасности труда;

— обеспечений обороны государства;

— испытания и контроль качества продукции в целях определения соответствия обязательным требованиям государственных стандартов Российской Федерации;

— производство продукции, поставляемой по контрактам для государственных нужд в соответствии с законодательством Российской Федерации;

— обязательную сертификацию продукции и услуг;

— государственные учетные операции; банковские, налоговые, таможенные и почтовые операции; геодезические и гидрометрические работы; измерения, проводимые по поручению органов суда, прокуратуры, арбитражного суда, государственных органов управления Российской Федерации; регистрацию национальных и международных спортивных рекордов.

    Результатом поверки является/30/:

— подтверждение пригодности средств к применению. В этом случае на него (чаще всего на стекло прибора) и (или) техническую документацию наносится оттиск поверительного клейма и (или) выдается Свидетельство о поверке. Поверительное клеймо – знак установленной формы, наносимый на средства измерения, признанные в результате поверки годными к применении;

— признание средств измерений непригодными к использованию. В этом случае оттиск поверительного клейма и (или) Свидетельство о поверке аннулируются и выписывается Свидетельство о непригодности.

    Форма поверительного клейма устанавливается Госстандартом России (ПР 50.2.007-94/31/). На клейме должна содержаться дата проведения поверки (квартал и год), номер регистрационного удостоверения лаборатории на право поверки, идентификационный номер поверителя. В некоторых странах СНГ дополнительно к клейму (у некоторых – взамен его) на стекло манометра наклеивают бумажную этикетку с номером аккредитованной лаборатории и отметкой даты поверки.

    Поверка измерительных средств может проводиться:

— в стационарных и передвижных поверочных лабораториях;

— в постоянно или временно действующих специальных поверочных пунктах;

— на месте изготовления или эксплуатации средств измерений.

    Средства измерений, согласно Закону Российской Федерации «Об обеспечении единства измерений»/5/, не подлежащие поверке, могут подвергаться калибровке при выпуске из производства или ремонта, при ввозе по импорту, при эксплуатации, прокате и продаже.

    Калибровка средств измерений (калибровочные работы) – совокупность операций, выполняемых с целью определения и подтверждения действительных значений метрологических характеристик и (или) пригодности к применению средства измерений, не подлежащего государственному метрологическому контролю и надзору/32/.

    Результаты калибровки позволяют определить действительные значения измеряемой величины, показываемые средством измерения, или поправки к его показаниям, или оценить погрешность этих средств. При калибровке могут быть определены и другие метрологические характеристики.

    Возможность аккредитации метрологических служб предприятий на право проведения калибровочных работ более реалистична по сравнению с правом на проведения поверки, где государственные метрологические службы проводят достаточно строгую политику в делегировании своих прав.

    И хотя аккредитация на право калибровки более доступна промышленным предприятиям, сам процесс калибровки предъявляет повышенные требования к профессиональной подготовленности специалистов, выполняющих калибровку средств измерений. Это обусловлено тем, что  непосредственно сам процесс калибровки гораздо сложнее, нежели разделение средств измерений на вошедших и не вошедших в заявляемый класс точности, а «определение и подтверждения действительных значений метрологических характеристик» требует определенного опыта работы в этой области.

    Известные автору существующие документы не в полной мере определяют четкие границы между необходимостью проведения поверки или калибровки. Не отмечается ясности позиций и у промышленных предприятий.

    Интересен опыт зарубежных стран, где основная политика метрологии на предприятиях проводится техническими службами самого предприятия. Технические руководители предприятия сами устанавливают необходимость дополнительной поверки или калибровки, т.к. в большинстве случаев измерительные средства во многих странах выпускаются без клейма поверки или калибровки и государственная поверка встречается очень редко.

    Калибровка средств измерений производится метрологическими службами юридических лиц с использованием эталонов, соподчиненных государственным эталонам единиц величин.

    Результаты калибровки средств измерений удостоверяются калибровочным знаком — клеймом/31/, наносимым на средство измерений, или сертификатом о калибровке (см. Прил.1), а также записью в эксплуатационных документах.

    Способы нанесения калибровочных клейм могут быть следующими: ударный, давление на пломбу или нанесение специальной мастики, наклейка клейма в виде деколей, электрографический, электрохимический и другие.

   Форма калибровочных клейм метрологических служб предприятий, аккредитованных на право проведения калибровочных работ, устанавливается: прямоугольная – для средств измерений выпускаемых из производства; квадратная – для средств измерений находящихся в эксплуатации и после ремонта.

    На клейме должен быть указан условный шифр подразделении, проводившего калибровку, индивидуальный знак калибровщика, квартал и год проведения калибровки.

Об обеспечении единства измерений 27.04.93 N 4871-1.

                              ЗАКОН

                       РОССИЙСКОЙ ФЕДЕРАЦИИ


                 Об обеспечении единства измерений


     Настоящий   Закон  устанавливает  правовые  основы  обеспечения
единства  измерений  в  Российской  Федерации,  регулирует отношения
государственных    органов   управления   Российской   Федерации   с
юридическими и физическими лицами по вопросам изготовления, выпуска,
эксплуатации,   ремонта,  продажи  и  импорта  средств  измерений  и
направлен   на   защиту   прав   и   законных   интересов   граждан,
установленного  правопорядка  и  экономики  Российской  Федерации от
отрицательных последствий недостоверных результатов измерений.


                              РАЗДЕЛ I

                          ОБЩИЕ ПОЛОЖЕНИЯ

     Статья 1. Основные понятия

     Для целей   настоящего  Закона  применяются  следующие основные
понятия:

     единство  измерений  -  состояние  измерений,  при  котором  их
результаты  выражены  в  узаконенных  единицах величин и погрешности
измерений   не   выходят   за   установленные   границы  с  заданной
вероятностью;

     средство  измерений  -  техническое устройство, предназначенное
для измерений;

     эталон  единицы  величины - средство измерений, предназначенное
для воспроизведения   и  хранения единицы величины (или кратных либо
дольных  значений  единицы  величины)  с  целью  передачи ее размера
другим средствам измерений данной величины;

     государственный   эталон  единицы  величины  -  эталон  единицы
величины, признанный решением уполномоченного на то государственного
органа в качестве исходного на территории Российской Федерации;

     нормативные  документы  по  обеспечению  единства  измерений  -
государственные   стандарты,  применяемые  в  установленном  порядке
международные    (региональные)   стандарты,   правила,   положения,
инструкции и рекомендации;

     метрологическая  службы - совокупность субъектов деятельности и
видов работ, направленных на обеспечение единства измерений;

     метрологический    контроль    и    надзор    -   деятельность,
осуществляемая   органом   государственной   метрологической  службы
(государственный    метрологический    контроль    и   надзор)   или
метрологической   службой   юридического   лица   в  целях  проверки
соблюдения установленных метрологических правил и норм;

     поверка средства измерений - совокупность операций, выполняемых
органами    государственной    метрологической    службы    (другими
уполномоченными на то органами, организациями) с целью определения и
подтверждения    соответствия   средства   измерений   установленным
техническим требованиям;

     калибровка   средства   измерений   -   совокупность  операций,
выполняемых  с  целью  определения  и  подтверждения  действительных
значений   метрологических   характеристик  и  (или)  пригодности  к
применению   средства  измерений,  не  подлежащего  государственному
метрологическому контролю и надзору;

     сертификат  об  утверждении  типа средств измерений - документ,
выдаваемый    уполномоченным    на   то   государственным   органом,
удостоверяющий,   что  данный  тип  средств  измерений  утвержден  в
порядке,    предусмотренном    действующим    законодательством,   и
соответствует установленным требованиям;

     аккредитация  на  право поверки средств измерений - официальное
признание уполномоченным на то государственным органом полномочий на
выполнение поверочных работ;

     лицензия  на  изготовление  (ремонт,  продажу,  прокат) средств
измерений  -  документ,  удостоверяющий  право заниматься указанными
видами  деятельности,  выдаваемый  юридическим  и  физическим  лицам
органом государственной метрологической службы;

     сертификат  о  калибровке  -  документ,  удостоверяющий  факт и
результаты   калибровки   средства   измерений,   который   выдается
организацией, осуществляющей калибровку.


     Статья 2. Законодательство Российской Федерации об обеспечении
               единства измерений

     Регулирование  отношений,  связанных  с  обеспечением  единства
измерений  в  Российской  Федерации,  в  соответствии с Конституцией
Российской Федерации осуществляется настоящим Законом и принимаемыми
в соответствии с ним актами законодательства Российской Федерации.


     Статья 3. Международные договоры

     Если  международным  договором Российской Федерации установлены
иные   правила,   чем  те,  которые  содержатся  в  законодательстве
Российской   Федерации   об   обеспечении   единства  измерений,  то
применяются правила международного договора.


     Статья 4. Государственное управление обеспечением единства
               измерений

     1. Государственное   управление  деятельностью  по  обеспечению
единства  измерений  в  Российской  Федерации  осуществляет  Комитет
Российской  Федерации  по стандартизации и сертификации (Госстандарт
России).

     2. К компетенции Госстандарта России относятся:

     межрегиональная  и  межотраслевая  координация  деятельности по
обеспечению единства измерений в Российской Федерации;

     представление Правительству Российской Федерации предложений по
единицам величин, допускаемым к применению;

     установление   правил   создания,   утверждения,   хранения   и
применения эталонов единиц величин;

     определение   общих  метрологических  требований  к  средствам,
методам и результатам измерений;

     осуществление   государственного  метрологического  контроля  и
надзора;

     осуществление  контроля  за  соблюдением  условий международных
договоров  Российской  Федерации о признании результатов испытаний и
поверки средств измерений;

     руководство   деятельностью   Государственной   метрологической
службы и иных государственных служб обеспечения единства измерений;

     участие  в  деятельности  международных организаций по вопросам
обеспечения единства измерений.


     Статья 5. Нормативные документы по обеспечению единства
               измерений

     1. В    соответствии  с  настоящим  Законом  и  другими  актами
законодательства  Российской Федерации Госстандарт России утверждает
нормативные    документы    по   обеспечению   единства   измерений,
устанавливающие   метрологические   правила   и   нормы   и  имеющие
обязательную силу на территории Российской Федерации.

     2. Допускается      утверждение   нормативных   документов   по
обеспечению    единства    измерений    Госстандартом    России    и
заинтересованными  государственными  органами  управления Российской
Федерации,   несущими   ответственность   за   применение  указанных
документов в порученных им сферах управления.


                             РАЗДЕЛ II

                          ЕДИНИЦЫ ВЕЛИЧИН.
              СРЕДСТВА И МЕТОДИКИ ВЫПОЛНЕНИЯ ИЗМЕРЕНИЙ

     Статья 6. Единицы величин

     1. В Российской Федерации в установленном порядке допускаются к
применению  единицы  величин  Международной системы единиц, принятой
Генеральной   конференцией   по   мерам   и  весам,  рекомендованные
Международной организацией законодательной метрологии.

     Наименования, обозначения и правила написания единиц величин, а
также  правила  их  применения  на  территории  Российской Федерации
устанавливает  Правительство  Российской  Федерации,  за исключением
случаев,    предусмотренных   актами   законодательства   Российской
Федерации.

     Правительством  Российской  Федерации  могут  быть  допущены  к
применению  наравне с единицами величин Международной системы единиц
внесистемные единицы величин.

     2. Характеристики    и  параметры  продукции,  поставляемой  на
экспорт,  в  том  числе  средств  измерений,  могут  быть выражены в
единицах величин, установленных заказчиком.


     Статья 7. Государственные эталоны единиц величин

     Государственные  эталоны единиц величин используются в качестве
исходных  для  воспроизведения  и  хранения  единиц  величин с целью
передачи  их  размеров  всем  средствам  измерений данных величин на
территории Российской Федерации.

     Государственные  эталоны единиц величин являются исключительной
федеральной   собственностью,   подлежат  утверждению  Госстандартом
России и находятся в его ведении.


     Статья 8. Средства измерений

     1. Средства   измерений  используются  для определения величин,
единицы  которых  допущены  в  установленном  порядке к применению в
Российской  Федерации и должны соответствовать условиям эксплуатации
и установленным требованиям.

     2. Решения   об  отнесении  технического устройства к средствам
измерений  и  об  установлении  интервалов между поверками принимает
Госстандарт России.


     Статья 9. Методики выполнения измерений

     Измерения должны осуществляться в соответствии с аттестованными
в установленном порядке методиками.

     Порядок  разработки  и  аттестации методик выполнения измерений
определяется Госстандартом России.


                             РАЗДЕЛ III

                       МЕТРОЛОГИЧЕСКИЕ СЛУЖБЫ


     Статья 10.  Государственная метрологическая служба и иные
                 государственные  службы  обеспечения единства
                 измерений

     1. Государственная   метрологическая служба находится в ведении
Госстандарта России и включает:

     государственные научные метрологические центры;

     органы  Государственной  метрологической  службы на территориях
республик   в  составе  Российской  Федерации,  автономной  области,
автономных    округов,    краев,    областей,   городов   Москвы   и
Санкт-Петербурга.

     Госстандарт  России  осуществляет  руководство  Государственной
службой  времени  и  частоты и определения параметров вращения Земли
(ГСВЧ),  Государственной  службой  стандартных  образцов  состава  и
свойств  веществ  и  материалов  (ГССО)  и  Государственной  службой
стандартных  справочных  данных  о физических константах и свойствах
веществ и материалов (ГСССД) и координацию их деятельности.

     2. Государственные     научные   метрологические  центры  несут
ответственность   за   создание,   совершенствование,   хранение   и
применение  государственных  эталонов  единиц  величин,  а  также за
разработку нормативных документов по обеспечению единства измерений.

     3. Органы   Государственной метрологической службы осуществляют
государственный  метрологический  контроль  и  надзор на территориях
республик   в  составе  Российской  Федерации,  автономной  области,
автономных    округов,    краев,    областей,   городов   Москвы   и
Санкт-Петербурга.


     4. Государственная   служба  времени  и  частоты  и определения
параметров    вращения    Земли   осуществляет   межрегиональную   и
межотраслевую  координацию  работ  по обеспечению единства измерений
времени, частоты и определения параметров вращения Земли.

     5. Государственная    служба  стандартных  образцов  состава  и
свойств   веществ   и   материалов  осуществляет  межрегиональную  и
межотраслевую   координацию   работ   по   разработке   и  внедрению
стандартных  образцов  состава  и  свойств  веществ  и  материалов в
отраслях  народного хозяйства в целях обеспечения единства измерений
на основе их применения.

     6. Государственная   служба  стандартных  справочных  данных  о
физических  константах и свойствах веществ и материалов осуществляет
межрегиональную  и  межотраслевую  координацию работ по разработке и
внедрению  стандартных  справочных  данных о физических константах и
свойствах веществ и материалов в науке и технике в целях обеспечения
единства измерений на основе их применения.

     7. Положения     об   организациях  и  органах  Государственной
метрологической  службы  и  иных государственных службах обеспечения
единства измерений, перечисленных в пунктах 2, 3, 4, 5 и 6 настоящей
статьи,    утверждаются   в   соответствии   с   настоящим   Законом
Правительством Российской Федерации.


     Статья 11. Метрологические службы государственных органов
                управления Российской Федерации и юридических лиц

     1. Государственные   органы  управления Российской Федерации, а
также  предприятия, организации, учреждения, являющиеся юридическими
лицами,  создают  в  необходимых  случаях  в  установленном  порядке
метрологические  службы для выполнения работ по обеспечению единства
и  требуемой точности измерений и для осуществления метрологического
контроля и надзора.

     При выполнении   работ  в  сферах,  предусмотренных  статьей 13
настоящего   Закона,   создание   метрологических   служб  или  иных
организационных  структур по обеспечению единства измерений является
обязательным.

     Права   и   обязанности   метрологических   служб  определяются
положениями  о  них,  утверждаемыми  руководителями  государственных
органов  управления  Российской  Федерации  или  юридических  лиц  в
порядке, устанавливаемом Правительством Российской Федерации.

     2. Метрологический       контроль   и   надзор   осуществляется
метрологическими службами юридических лиц путем:

     калибровки средств измерений;

     надзора   за   состоянием   и  применением  средств  измерений,
аттестованными  методиками  выполнения  измерений,  эталонами единиц
величин,  применяемыми для калибровки средств измерений, соблюдением
метрологических правил и норм, нормативных документов по обеспечению
единства измерений;

     выдачи     обязательных     предписаний,     направленных    на
предотвращение, прекращение или устранение нарушений метрологических
правил и норм;

     проверки  своевременности  представления  средств  измерений на
испытания  в  целях  утверждения  типа средств измерений, а также на
поверку и калибровку.



                             РАЗДЕЛ IY

         ГОСУДАРСТВЕННЫЙ МЕТРОЛОГИЧЕСКИЙ КОНТРОЛЬ И НАДЗОР

     Статья 12.  Виды  государственного  метрологического контроля и
                 надзора

     1. Государственный      метрологический   контроль   и   надзор
осуществляются  Государственной метрологической службой Госстандарта
России.

     2. Государственный метрологический контроль включает:

     утверждение типа средств измерений;

     поверку средств измерений, в том числе эталонов;

     лицензирование  деятельности  юридических  и  физических лиц по
изготовлению, ремонту, продаже и прокату средств измерений.

     3. Государственный метрологический надзор осуществляется:

     за выпуском,    состоянием  и  применением  средств  измерений,
аттестованными  методиками  выполнения  измерений,  эталонами единиц
величин, соблюдением метрологических правил и норм;

     за количеством   товаров,  отчуждаемых  при совершении торговых
операций;

     за количеством   фасованных товаров в упаковках любого вида при
их расфасовке и продаже.


     Статья 13.  Сферы  распространения  государственного
                 метрологического контроля и надзора

     Государственный     метрологический    контроль    и    надзор,
осуществляемые  с целью проверки соблюдения метрологических правил и
норм, распространяются на:

     здравоохранение,    ветеринарию,   охрану   окружающей   среды,
обеспечение безопасности труда;

     торговые  операции  и  взаимные  расчеты  между  покупателем  и
продавцом, в том числе на операции с применением игровых автоматов и
устройств;

     государственные учетные операции;

     обеспечение обороны государства;

     геодезические и гидрометеорологические работы;

     банковские, налоговые, таможенные и почтовые операции;

     производство   продукции,   поставляемой   по   контрактам  для
государственных  нужд  в соответствии с законодательством Российской
Федерации;

     испытания  и  контроль  качества  продукции в целях определения
соответствия  обязательным  требованиям  государственных  стандартов
Российской Федерации;

     обязательную сертификацию продукции и услуг;

     измерения,  проводимые  по поручению органов суда, прокуратуры,
арбитражного  суда,  государственных  органов  управления Российской
Федерации;

     регистрацию национальных и международных спортивных рекордов.

     Нормативными  актами  республик в составе Российской Федерации,
автономной  области,  автономных  округов,  краев, областей, городов
Москвы и Санкт-Петербурга государственный метрологический контроль и
надзор могут быть распространены и на другие сферы деятельности.


     Статья 14.  Утверждение типа средств измерений

     1. В   сферах распространения государственного метрологического
контроля  и  надзора  средства  измерений  подвергаются обязательным
испытаниям с последующим утверждением типа средств измерений.

     Решение  об  утверждении  типа  средств  измерений  принимается
Госстандартом  России  и  удостоверяется сертификатом об утверждении
типа    средств   измерений.   Срок   действия   этого   сертификата
устанавливается при его выдаче Госстандартом России.

     Утвержденный  тип  средств измерений вносится в Государственный
реестр средств измерений, который ведет Госстандарт России.

     2. Испытания   средств  измерений для целей утверждения их типа
проводятся   государственными   научными  метрологическими  центрами
Госстандарта  России, аккредитованными им в качестве государственных
центров испытаний средств измерений.

     Решением Госстандарта России в качестве государственных центров
испытаний  средств  измерений  могут  быть  аккредитованы  и  другие
специализированные организации.

     3. Для    проведения  испытаний  образцы  средств  измерений  с
соответствующими нормативными и эксплуатационными документами должны
быть представлены в установленном Госстандартом России порядке.

     4. Соответствие     средств  измерений  утвержденному  типу  на
территории     Российской    Федерации    контролируется    органами
Государственной   метрологической   службы   по  месту  расположения
изготовителей или пользователей.

     5. На      средство   измерений   утвержденного   типа   и   на
эксплуатационные   документы,   сопровождающие   каждый   экземпляр,
наносится  знак  утверждения  типа  средств  измерений установленной
формы.

     6. Информация об утверждении типа средств измерений и решение о
его отмене публикуются в официальных изданиях Госстандарта России.


     Статья 15. Поверка средств измерений

     1. Средства        измерений,    подлежащие    государственному
метрологическому  контролю  и надзору, подвергаются поверке органами
Государственной  метрологической  службы при выпуске из производства
или  ремонта,  при  ввозе  по  импорту  и  эксплуатации. Допускается
продажа и выдача напрокат только поверенных средств измерений.

     Перечни    групп   средств   измерений,   подлежащих   поверке,
утверждаются Госстандартом России.

     2. По    решению  Госстандарта  России  право  поверки  средств
измерений  может  быть предоставлено аккредитованным метрологическим
службам  юридических  лиц.  Деятельность  этих метрологических служб
осуществляется  в  соответствии  с  действующим  законодательством и
нормативными  документами по обеспечению единства измерений. Порядок
аккредитации определяется Правительством Российской Федерации.

     Поверочная    деятельность,    осуществляемая    аккретованными
метрологическими  службами  юридических лиц, контролируется органами
Государственной  метрологической  службы  по месту расположения этих
юридических лиц.

     3. Поверка   средств измерений осуществляется физическим лицом,
аттестованным   в   качестве   поверителя   органом  Государственной
метрологической службы.

     Ответственность  за  ненадлежащее выполнение поверочных работ и
несоблюдение требований соответствующих нормативных документов несет
соответствующий  орган  Государственной  метрологической  службы или
юридическое   лицо,   метрологической   службой  которого  выполнены
поверочные работы.

     4. В   сферах распространения государственного метрологического
контроля  и  надзора  юридические  и  физические  лица,  выпускающие
средства  измерений  из  производства или ремонта, ввозящие средства
измерений  и  использующие  их  в  целях  эксплуатации,  проката или
продажи,  обязаны  своевременно  представлять  средства измерений на
поверку.

     Порядок    представления    средств    измерений   на   поверку
устанавливается Госстандартом России.

     5. Положительные     результаты   поверки   средств   измерений
удостоверяются поверительным клеймом или свидетельством о поверке.

     Форма  поверительного клейма и свидетельства о поверке, порядок
нанесения   поверительного   клейма   устанавливаются  Госстандартом
России.

     6. При   выполнении  поверочных  работ на территории отдельного
региона  с  выездом  на  место  эксплуатации средств измерений орган
исполнительной  власти  этого  региона  обязан оказывать поверителям
содействие, в том числе:

     предоставлять им соответствующие помещения;

     обеспечивать их вспомогательным персоналом и транспортом;

     извещать  всех  владельцев  и пользователей средств измерений о
времени поверки.


     Статья 16. Лицензирование деятельности юридических и физических
                лиц по  изготовлению,  ремонту,  продаже  и  прокату
                средств измерений

     1. Деятельность   по  изготовлению,  ремонту, продаже и прокату
средств    измерений,    применяемых    в   сферах   распространения
государственного   метрологического   контроля   и   надзора,  может
осуществляться  юридическими  и  физическими лицами лишь при наличии
лицензии,   выдаваемой   в  порядке,  устанавливаемом  Госстандартом
России.

     2. Лицензирование     деятельности  по  изготовлению,  ремонту,
продаже  и  прокату  средств  измерений  производится после проверки
органами  Государственной метрологической службы наличия необходимых
для   этой   деятельности   условий,   а  также  соблюдения  лицами,
осуществляющими   эту  деятельность,  установленных  метрологических
правил и норм.

     3. В случаях нарушения установленных пунктом 2 настоящей статьи
условий лицензия аннулируется.


     Статья 17. Государственный метрологический надзор за выпуском,
                состоянием  и  применением  средств  измерений,
                аттестованными  методиками  выполнения  измерений,
                эталонами,  соблюдением  метрологических  правил и
                норм

     Государственный  метрологический надзор за выпуском, состоянием
и применением     средств   измерений,   аттестованными   методиками
выполнения  измерений, эталонами, соблюдением метрологических правил
и  норм  осуществляется  в  порядке,  устанавливаемом  Госстандартом
России.


     Статья 18. Государственный  метрологический  надзор  за
                количеством товаров, отчуждаемых при совершении
                торговых операций


     Государственный  метрологический надзор за количеством товаров,
отчуждаемых при совершении торговых операций, осуществляется в целях
определения    массы,    объема,   расхода   или   других   величин,
характеризующих количество этих товаров.

     Порядок    проведения    указанного    вида    государственного
метрологического  надзора  устанавливается  Госстандартом  России  в
соответствии с законодательством Российской Федерации.


     Статья 19. Государственный  метрологический  надзор  за
                количеством фасованных товаров  в  упаковках
                любого вида при их расфасовке и продаже

     Государственный    метрологический    надзор   за   количеством
фасованных  товаров  в  упаковках  любого  вида  при их расфасовке и
продаже осуществляется в случаях, когда содержимое упаковки не может
быть изменено без ее вскрытия или деформации, а масса, объем, длина,
площадь  или  иные  величины, указывающие количество содержащегося в
упаковке товара, обозначены на упаковке.

     Порядок    проведения    указанного    вида    государственного
метрологического  надзора  устанавливается  Госстандартом  России  в
соответствии с законодательством Российской Федерации.


     Статья 20. Права и обязанности государственных инспекторов
                по обеспечению единства измерений

     1. Государственный      метрологический   контроль   и   надзор
осуществляют   должностные   лица   Госстандарта  России  -  главные
государственные   инспекторы   и   государственные   инспекторы   по
обеспечению  единства  измерений  Российской  Федерации, республик в
составе   Российской   Федерации,   автономной  области,  автономных
округов, краев, областей, городов Москвы и Санкт-Петербурга (далее -
государственные инспекторы).

     Осуществление   государственного  метрологического  контроля  и
надзора  может  быть  возложено  на  государственных  инспекторов по
надзору  за государственными стандартами, действующих в соответствии
с законодательством   Российской  Федерации и прошедших аттестацию в
качестве   государственных   инспекторов   по  обеспечению  единства
измерений.

     Государственные   инспекторы,  осуществляющие  поверку  средств
измерений, подлежат аттестации в качестве поверителей.

     2. Государственные         инспекторы,     осуществляющие    на
соответствующей  территории государственный метрологический контроль
и  надзор,  вправе  беспрепятственно,  при  предъявлении  служебного
удостоверения:

     посещать    объекты,    где    эксплуатируются,   производятся,
ремонтируются, продаются, содержатся или хранятся средства измерений
независимо от подчиненности и форм собственности этих объектов;

     проверять соответствие используемых единиц величин допущенным к
применению;

     поверять  средства  измерений, проверять их состояние и условия
применения,   а   также   соответствие  утвержденному  типу  средств
измерений;

     проверять    применение    аттестованных   методик   выполнения
измерений,  состояние  эталонов,  применяемых  для  поверки  средств
измерений;

     проверять   количество   товаров,  отчуждаемых  при  совершении
торговых операций;

     отбирать образцы продукции и товаров, а также фасованные товары
в упаковках любого вида для осуществления надзора;

     использовать   технические   средства   и  привлекать  персонал
объекта,  подвергаемого государственному метрологическому контролю и
надзору.

     3. При   выявлении  нарушений  метрологических  правил  и  норм
государственный инспектор имеет право:

     запрещать  применение и выпуск средств измерений неутвержденных
типов   или   не   соответствующих   утвержденному   типу,  а  также
неповеренных;

     гасить  поверительные  клейма  или аннулировать свидетельство о
поверке  в  случаях,  когда  средство  измерений  дает  неправильные
показания или просрочен межповерочный интервал;

     при необходимости изымать средство измерений из эксплуатации;

     представлять   предложения   по   аннулированию   лицензий   на
изготовление,  ремонт,  продажу и прокат средств измерений в случаях
нарушения требований к этим видам деятельности;

     давать   обязательные   предписания   и   устанавливать   сроки
устранения нарушений метрологических правил и норм;

     составлять протоколы о нарушении метрологических правил и норм.


     Статья 21. Ответственность государственных инспекторов

     1. Государственные   инспекторы, осуществляющие государственный
метрологический   контроль   и   надзор,  обязаны  строго  соблюдать
законодательство Российской Федерации, а также положения нормативных
документов  по  обеспечению  единства  измерений  и государственного
метрологического контроля и надзора.

     За невыполнение     или   ненадлежащее  выполнение  должностных
обязанностей,  превышение  полномочий  и  за иные нарушения, включая
разглашение  государственной или коммерческой тайны, государственные
инспекторы  могут быть привлечены к ответственности в соответствии с
законодательством Российской Федерации.

     2. Жалобы   на  действия государственных инспекторов подаются в
20-дневный   срок   со   дня   принятия  ими  решений  в  тот  орган
Государственной метрологической службы, которому они непосредственно
подчинены, или в вышестоящий орган. Жалобы рассматриваются и решения
по ним принимаются в месячный срок со дня подачи жалобы.

     Действия   государственных   инспекторов  могут  также  быть  в
установленном порядке обжалованы в суд.

     3. Обжалование     действий   государственных   инспекторов  не
приостанавливает реализацию их предписаний.


     Статья 22. Содействие государственному инспектору

     Юридические  и  физические  лица  обязаны  оказывать содействие
государственному   инспектору   в  выполнении  возложенных  на  него
обязанностей.  Лица,  препятствующие  осуществлению государственного
метрологического   контроля   и  надзора,  несут  ответственность  в
соответствии с законодательством Российской Федерации.


                              РАЗДЕЛ Y

            КАЛИБРОВКА И СЕРТИФИКАЦИЯ СРЕДСТВ ИЗМЕРЕНИЙ

     Статья 23. Калибровка средств измерений

     1. Средства     измерений,   не   подлежащие   поверке,   могут
подвергаться калибровке при выпуске из производства или ремонта, при
ввозе по импорту, при эксплуатации, прокате и продаже.

     Калибровка   средств  измерений  производится  метрологическими
службами  юридических  лиц  с использованием эталонов, соподчиненных
государственным эталонам единиц величин.

     Результаты    калибровки   средств   измерений   удостоверяются
калибровочным   знаком,   наносимым   на   средства  измерений,  или
сертификатом  о  калибровке,  а  также  записью  в  эксплуатационных
документах.

     2. На основе договоров, заключаемых с государственными научными
метрологическими     центрами     или    органами    Государственной
метрологической   службы,  заинтересованные  метрологические  службы
юридических   лиц  могут  быть  аккредитованы  на  право  проведения
калибровочных работ.

     В этих     случаях   аккредитованным   метрологическим  службам
юридических   лиц   предоставляется  право  выдавать  сертификаты  о
калибровке от имени органов и организаций, которые их аккредитовали.

     Ответственность  за ненадлежащее выполнение калибровочных работ
несут  юридические лица, метрологическими службами которых выполнены
калибровочные работы.

     При рассмотрении       споров   в   суде,   арбитражном   суде,
государственных  органах  управления Российской Федерации результаты
калибровки,  оформленные надлежащим образом, могут быть использованы
в качестве доказательств.

     3. Калибровочная   деятельность аккредитованных метрологических
служб   юридических  лиц  контролируется  государственными  научными
метрологическими     центрами     или    органами    Государственной
метрологической   службы  в  соответствии  с  условиями  заключенных
договоров.

     4. Порядок аккредитации на право выполнения калибровочных работ
и выдачи   сертификата  о  калибровке  или  нанесения калибровочного
знака,  требования  к выполнению калибровочных работ устанавливаются
Госстандартом России.


     Статья 24. Сертификация средств измерений

     Добровольная   сертификация   средств  измерений  проводится  в
соответствии с актами законодательства Российской Федерации.


                             РАЗДЕЛ  YI

               ОТВЕТСТВЕННОСТЬ ЗА НАРУШЕНИЕ ПОЛОЖЕНИЙ
                         НАСТОЯЩЕГО ЗАКОНА

     Статья 25. Уголовная, административная либо гражданско-правовая
                ответственность

     Юридические  и  физические лица, а также государственные органы
управления  Российской  Федерации,  виновные  в  нарушении положений
настоящего    Закона,    несут    в   соответствии   с   действующим
законодательством       уголовную,       административную       либо
гражданско-правовую ответственность.


                             РАЗДЕЛ YII

                ФИНАНСИРОВАНИЕ РАБОТ ПО ОБЕСПЕЧЕНИЮ
                         ЕДИНСТВА ИЗМЕРЕНИЙ


     Статья 26. Обязательное государственное финансирование

     1. Обязательному государственному финансированию подлежат:

     разработка,    совершенствование,    хранение    и   применение
государственных эталонов единиц величин;

     фундаментальные исследования в области метрологии;

     работы, связанные с деятельностью ГСВЧ, ГССО и ГСССД;

     содержание,    приобретение    и    разработка    оборудования,
необходимого  для  оснащения органов Государственной метрологической
службы;

     разработка   утверждаемых   Госстандартом   России  нормативных
документов по обеспечению единства измерений;

     работы по государственному метрологическому надзору.

     2. При  разработке федеральных и иных государственных программ,
финансируемых  полностью  или  частично  из средств республиканского
бюджета  Российской  Федерации,  в  том  числе  программ  создания и
развития производства оборонной продукции, должны быть предусмотрены
разделы метрологического обеспечения.


     Статья 27. Оплата метрологических работ и услуг

     Метрологические  работы  и  услуги,  оказываемые  юридическим и
физическим лицам государственными научными метрологическими центрами
и органами    Государственной  метрологической  службы  Госстандарта
России:   испытания   для   последующего  утверждения  типа  средств
измерений, поверка средств измерений, лицензирование деятельности по
изготовлению,   ремонту,   продаже   и  прокату  средств  измерений,
сертификация   средств   измерений,  калибровка  средств  измерений,
аттестация  методик  выполнения  измерений,  экспертиза  нормативных
документов, аккредитация метрологических служб и лабораторий, другие
услуги,  -  оплачиваются  заинтересованными  лицами в соответствии с
условиями заключаемых договоров.


     Президент
     Российской Федерации                                   Б.Ельцин

     Москва, Дом Советов России
     27 апреля 1993 года
     N 4871-1


                 ПОСТАНОВЛЕНИЕ ВЕРХОВНОГО СОВЕТА
                       РОССИЙСКОЙ ФЕДЕРАЦИИ


        О введении в действие Закона Российской Федерации
               "Об обеспечении единства измерений"


     Верховный Совет Российской Федерации постановляет:

     1. Ввести в действие Закон Российской Федерации "Об обеспечении
единства измерений" с 1 июня 1993 года.

     2. Установить, что законодательные акты, принятые до введения в
действие   Закона  Российской  Федерации  "Об  обеспечении  единства
измерений",  применяются  лишь в части, не противоречащей указанному
Закону.

     3. Правительству Российской Федерации до 1 июня 1993 года:

     представить   в   Верховный   Совет   Российской   Федерации  в
установленном порядке предложения о приведении законодательных актов
Российской  Федерации  в соответствие с Законом Российской Федерации
"Об обеспечении   единства  измерений"  и  проект  закона Российской
Федерации о внесении соответствующих изменений и дополнений в Кодекс
РСФСР  об  административных  правонарушениях  и  в  Уголовный кодекс
РСФСР;

     привести   решения   Правительства   Российской   Федерации   в
соответствие с указанным Законом;

     принять  необходимыме нормативные акты, связанные с реализацией
указанного Закона;

     утвердить  Положение  о  метрологическом  обеспечении обороны в
Российской Федерации;

     обеспечить   пересмотр  или  отмену  государственными  органами
управления  Российской  Федерации их нормативных актов и инструкций,
противоречащих указанному Закону.


     Председатель Верховного Совета
     Российской Федерации                            Р.И.Хасбулатов


     Москва, Дом Советов России
     27 апреля 1993 года
     N 4872-1

Почему важна калибровка измерительных приборов

Что такое калибровка?

Калибровка — это сравнение известного измерения (стандарта) и измерения с помощью вашего прибора. Как правило, точность эталона должна в десять раз превышать точность тестируемого измерительного устройства. Однако коэффициент точности 3: 1 является приемлемым для большинства организаций по стандартизации. Sure Controls предоставляет профилактическое обслуживание на месте, чтобы помочь вам обеспечить точную калибровку ваших инструментов и элементов управления.

Калибровка ваших измерительных приборов преследует две цели: она проверяет точность прибора и определяет прослеживаемость измерения. На практике калибровка также включает ремонт устройства, если оно вышло из строя. Эксперт по калибровке предоставляет отчет, в котором показана ошибка измерений с помощью измерительного прибора до и после калибровки.

Чтобы объяснить, как выполняется калибровка, мы можем использовать внешний микрометр в качестве примера.Здесь точность шкалы является основным параметром для калибровки. Кроме того, эти инструменты также откалиброваны на нулевую погрешность в полностью закрытом положении, а также на плоскостность и параллельность измерительных поверхностей. Для калибровки шкалы используется калиброванный датчик скольжения. Калиброванная оптическая плоскость используется для проверки плоскостности и параллельности.

Почему калибровка важна?

Точность всех измерительных устройств со временем ухудшается. Обычно это вызвано естественным износом.Однако изменение точности также может быть вызвано электрическим или механическим ударом или опасной производственной средой (например, масла, металлическая стружка и т. Д.). В зависимости от типа инструмента и среды, в которой он используется, он может испортиться очень быстро или в течение длительного периода времени. Суть в том, что калибровка повышает точность измерительного прибора. Точные измерительные приборы улучшают качество продукции.

Когда следует калибровать измерительный прибор?

Измерительный прибор необходимо откалибровать:

• По рекомендации производителя.
• После любого механического или электрического удара.
• Периодически (ежегодно, ежеквартально, ежемесячно)

Скрытые затраты и риски, связанные с неоткалиброванным измерительным устройством, могут быть намного выше, чем стоимость калибровки. Поэтому рекомендуется, чтобы измерительные приборы регулярно калибровались в уважаемой компании, чтобы гарантировать, что ошибки, связанные с измерениями, находятся в допустимом диапазоне.

Позвоните нам, чтобы обсудить ваши потребности в калибровке по телефону:

Стандарты и калибровка | Анализ систем измерения

Стандарты и калибровка

Стандарты и калибровка используются для управления системами измерения с целью уменьшения и контроля ошибок измерения.

Когда использовать

Большинство измерительных систем требуют периодической калибровки. Характеристики измерительного оборудования определят подходящий интервал. Эти калибровки должны выполняться с использованием стандартов, которые можно проследить до международных или национальных эталонов.

Инструкции

Метрология — это наука об измерительных системах. Метрологический отдел организации обычно отвечает за поддержание точности и точности измерительных систем. Это будет включать создание графика и процесса калибровки для каждой измерительной системы, а также проведение R&R исследований Gage.

Для процесса калибровки требуется эталон. Этот эталон измерения представляет собой физический объект, систему или эксперимент, имеющий известное истинное значение.Ценность этого объекта, системы или эксперимента прослеживается до признанного международного национального стандарта. Это означает, что предмет был измерен национальной лабораторией и было определено точное значение.

В процессе калибровки измерительная система измеряет этот объект, систему или эксперимент, и результаты измерительной системы сравниваются с известным истинным значением. Если результаты системы измерения отличаются от истинного значения, система измерения корректируется до тех пор, пока результаты не будут соответствовать истинному значению.Для систем, подверженных ошибкам точности, выполняется несколько измерений, и среднее значение этих измерений сравнивается с истинным значением.

Калибровка с помощью прослеживаемых стандартов укрепляет доверие к измерительной системе. Стандарты гарантируют, что используется общая единица измерения и что данные из одной системы могут быть коррелированы с данными из другой системы. Обзор пяти типов ошибок измерения и способов их устранения:

• Ошибки точности устраняются путем калибровки измерительной системы для устранения смещения.
• Погрешности точности количественно определены с помощью исследования Gage R&R. В зависимости от величины ошибки система измерения улучшается или выбирается другая система.
• Ошибки стабильности устраняются путем мониторинга и обслуживания измерительных систем с регулярным обслуживанием и калибровкой. Другой популярный метод — это рутинное использование оператором золотого стандарта для определения того, изменилась ли система.
• Ошибки линейности являются неотъемлемой частью конструкции измерительной системы.Если они существуют, следует выбрать другую систему измерения, которая является линейной в нормальном диапазоне измерений.
• Дискриминационные ошибки присущи конструкции системы измерения. Если дискриминация неприемлема, следует выбрать другое измерение.

Советы и подсказки

• Свяжитесь с вашим метрологическим отделом, чтобы составить эффективный план калибровки.
• Проконсультируйтесь с вашим метрологическим отделом перед началом R&R Study Gage.Возможно, они сделали то, что вы можете использовать.
• Компании с большим отделом метрологии приобретут свои собственные прослеживаемые эталоны для выполнения калибровки внутри компании. Те, у кого нет большого метрологического отдела, часто отправляют измерительные системы в лабораторию, которая выполняет калибровку с использованием прослеживаемых стандартов.
• Правильный ответ на проблемы с ошибками измерения зависит от типа проблемы. Разберитесь со своими ошибками, чтобы не тратить время и деньги на то, чтобы что-то исправить.

Búsqueda en la base de datos

500 Ошибка

Ошибка проверки атрибута для тега cfcontent.

java.lang.String не является поддерживаемым типом переменной. Ожидается, что переменная будет содержать двоичные данные.

Основы калибровки, часть V — Точность оборудования

Основы калибровки, часть V — Точность оборудования

Это часть V нашей серии статей по основам калибровки.

В части I мы рассмотрели общий обзор того, что такое калибровка. Хотя это довольно простая концепция, все же чрезвычайно важно придерживаться этих основ.

В Части II мы углубились в то, что происходит, когда в процессе калибровки обнаруживается, что часть оборудования считывает данные.

В части III, мы обсудили самый важный краеугольный камень, влияющий на точность калибровки, отслеживаемость.

В части IV мы затронули тему неопределенности измерения и ее влияния на каждое выполняемое вами измерение.

Добро пожаловать в последний пост из серии «Основы калибровки»! Если вы следовали, то теперь у вас есть твердое представление о том, что именно такое калибровка, где регулировка вписывается в процесс калибровки, как прослеживаемость является наиболее важным краеугольным камнем в процессе калибровки и как неопределенность измерений бросает вызов всему этому.

Однако, как упоминалось в Части IV, на все это влияет общая точность инструмента, который вы используете.Так что же эта точность влияет на все остальное в конце концов?

Точность оборудования

Последний кусочек этой головоломки — точность оборудования. Это также называется разрешением, терпимостью или дискриминацией.

По сути, точность оборудования — это минимальные приращения измерения, которые оно может прочитать. Возвращаясь к нашему примеру с весами для ванной, чтобы определить допуск весов, вам просто нужно найти наименьшее приращение измерения, которое они могут выдержать.Часто это 1/10 фунта.

Другой распространенный пример — обычная рулетка. Все использовали рулетку, верно? Эти маленькие линии на нем определяют точность инструмента. Чаще всего эти линии обозначают 1/16 дюйма. Это означает, что самая точная, которую может показывать рулетка, составляет +/- 1/16 дюйма.

Возвращаясь в мир качества, мы можем взглянуть на самый распространенный измерительный прибор на планете — штангенциркуль.Если вы используете цифровой штангенциркуль, последняя цифра показывает, насколько точен инструмент (его разрешение). Если этот инструмент считывает четыре десятичных разряда (то есть 0,0000 «), точность этого инструмента составляет 1/10 000 дюйма, или» одну десятую «, как это обычно называют в отрасли (да, это сначала меня тоже смутило)

Однако будьте осторожны. То, что он считывает это число, не означает, что это его действительная точность. Часто инструменты округляют эту последнюю цифру до 0 или 5. Это означает, что точность этого штангенциркуля будет 5/10 000-й дюйма, или «полтысячи», как это обычно называют в промышленности по крайней мере, этот менее запутан).

Важность точности оборудования

Важно понимать точность единицы оборудования из-за коэффициента неопределенности испытаний, упомянутого в Части IV. Если вы следуете обсуждаемому здесь правилу 10: 1, вы должны использовать оборудование, которое в десять раз точнее измеряемой детали.

В качестве примера предположим, что вы создаете деталь шириной 1 дюйм с допустимым допуском +/- 0,005 дюйма. Это означает, что описанный выше штангенциркуль будет соответствовать требованиям к точности, так как его точность составляет +/- 0.0005 «.

Если бы вы использовали что-то менее точное, неточность ваших измерений могла бы непреднамеренно привести к неправильному отказу идеально мелкой детали. Или, например, предположим, что вместо штангенциркуля с точностью +/- 0,0005 дюймов вы вместо этого используете штангенциркуль с точностью +/- 0,005 дюйма, полный коэффициент в 10 раз менее точный. При использовании этого инструмента точность инструмента ОДИН съедает весь допустимый предел допуска детали. Другими словами, деталь может быть только на 0,001 дюйма больше, чем требуется, но точность инструмента может сделать так, чтобы инструмент считывал полный 0.006 дюймов больше, что приводит к браку детали.

Как точность оборудования влияет на калибровку

Теперь, связывая все по кругу, вы, надеюсь, сможете увидеть, как это связано с концепциями прослеживаемости и неопределенности измерений и почему эти концепции необходимы для правильной калибровки.

Как уже говорилось, по мере того, как мы продолжаем цепочку прослеживаемости, вплоть до стандарта NIST, каждая калибровка должна включать некоторую форму неопределенности измерения.Невозможно сделать это точно без предварительного понимания того, как на это влияет точность оборудования.

Допустим, погрешность ваших измерений составляет значительную часть допустимого отклонения единицы оборудования. Например, если вы используете эталон для калибровки упомянутой выше рулетки, и этот эталон имеет точность только до 1/32 дюйма, погрешность измерения теперь съедает 50% допуска этого оборудования. Это может привести к неправильной работе идеально точной рулетки.Это произошло бы, если бы рулетка отклонялась всего на 1/30 дюйма.

Однако, если бы используемый стандарт был значительно более точным (следовательно, с меньшей погрешностью), рулетка прошла бы калибровку соответствующим образом.

Хорошая новость в том, что когда дело доходит до стандартов класса калибровки, 1/32 дюйма также может быть милей. Используя аккредитованного провайдера калибровки ISO 17025, такого как Fox Valley Metrology, вы можете убедиться, что они используют инструменты с соответствующей точностью для работы.Фактически, когда я пишу это, наши сторонние аудиторы находятся в здании, проверяя этот точный факт (да, аудит …).

Благодарим вас за то, что вы ознакомились с нашей серией «Основы калибровки». Если вы еще не прочитали каждую статью, сделайте это сейчас!

Обладая этим уровнем знаний, вы сможете опередить большинство других людей в индустрии качества. К сожалению, калибровка обычно рассматривается как «черная магия» без должного понимания того, что происходит.Приняв этот набор навыков, вы теперь сможете принимать значительно более обоснованные решения в рамках своей программы обеспечения качества.

Если у вас есть вопросы, не стесняйтесь обращаться к нам! Кроме того, дайте мне знать, если у вас есть какие-либо комментарии!

Спасибо, что прочитали!

Об авторе

Стив Толл

Стив всю свою жизнь занимается калибровкой.Его отец, Марк Толл, основал Fox Valley Metrology в 1996 году, когда Стиву было всего 6 лет. Стивен окончил инженерную школу Милуоки, один из самых сложных и престижных технических университетов страны. Погружение в отрасль на всю жизнь привело его к тому, что с 2014 года он стал вице-президентом по продажам Fox Valley Metrology.

технический чертеж — Правило десятков / Правило десяти к одному при измерении и проверке

Я пытаюсь прояснить мое понимание требований [читайте: передовой опыт] в отношении разрешающей способности и достоверности измерений.

«Правило десятков» — это обычно распространяемое руководство для разрешения измерений, которое, насколько я понимаю и поиск, предполагает следующее:

• Что ваши измерительные системы должны иметь разрешение до уровня 10% от вашего общего допуска.

Однако, независимо от того, относитесь ли вы к «толерантности» к продукту или к толерантности к процессу, у тех, с кем я разговаривал, все еще есть некоторая путаница.

В качестве примера возьмем следующий размер:

125 мм +/- 10 мм

В этом случае общий диапазон допуска составляет 20 мм.Десять процентов от 20 мм будут 2 мм. Следовательно, ваша измерительная система должна иметь разрешение до уровня 2 мм, что даст вам примерно 10 различных «категорий», в которые попадают ваши результаты.

Однако я столкнулся с альтернативной теорией:

• Разрешение измерения должно быть «в десять раз больше, чем указано в спецификации / допуске».
• Это подход «переместить десятичный разряд» и больше относится к обсуждению «значащих цифр».

Если взять тот же предыдущий пример, где допуск составляет +/- 10 мм, увеличение разрешения в 10 раз будет означать, что измерения должны быть получены на уровне 1 мм.

Я не верю, что этот последний подход является целью правила «10 к 1», но я ищу некий общий консенсус.

Чтобы немного усложнить этот вопрос, рассмотрим сценарий с инженерным чертежом, который определяет длину следующим образом:

468,2 мм +/- 6,48 мм

(именно здесь начинаются аргументы команды.)

Общий допуск составляет 12,96 мм (6,48 мм x 2), из которых 10% составляют 1,296 мм. Будучи хорошим инспектором и отбрасывая десятичные разряды, чтобы использовать метод измерения с разрешением 1 мм, это все еще кажется противоречащим цели измерения.

Если размер или допуск указаны с точностью до нескольких десятичных знаков, следует ли вызывать метод «переместить десятичный разряд»? Если размер определяется двумя десятичными знаками, имеет смысл разрешить его только до трех знаков после запятой.

Благодарю всех, кто нашел время, чтобы прочитать это и поделиться своими мыслями!

Проверка точности и калибровка прибора

Рассмотрите все инструменты и устройства, которые что-то измеряют на вашем предприятии. Эти измерения могут включать температуру, вес, давление, влажность, pH, соленость и продолжение списка. У каждого устройства есть своя цель, и полученные измерения необходимы для мониторинга и управления оборудованием или продуктом. Но что происходит, когда эти устройства становятся неточными и не дают точных результатов? Есть ли на вашем предприятии программа калибровки приборов или проверки точности с процедурами проверки точности и точности приборов? Руководство должно быть уверено, что их измерительные приборы показывают правильные показания.Следующие шаги помогут вам установить процедуру калибровки прибора или настроить имеющуюся.

Шаг 1. Определение измерительных устройств / инструментов
Составьте полный список всех устройств на вашем предприятии, которые используются для каких-либо измерений. Сюда входят весы, термометры, датчики, pH-метры и т. Д. Затем определите, все ли перечисленные устройства по-прежнему работают. Те устройства, которые больше не используются, следует либо удалить, либо пометить как не подлежащие регулярной проверке на точность.Прежде чем снимать какое-либо устройство, посоветуйтесь с менеджерами, руководителями и сотрудниками в зоне, чтобы убедиться, что оно не используется. Одно из предложений — разместить на приборе знак, указывающий, что он будет удален, если руководство не будет уведомлено о его использовании.

Если инструменты не имеют идентификационного номера производителя, четко обозначьте каждое устройство уникальным номером, прикрепив бирку с номером актива, протравив устройство или используя другой метод маркировки. Идентификация по местоположению (т. Е., шкала стола) может быть уместна, если есть только одно из устройств; тем не менее, рекомендуется использовать систему нумерации, особенно если применимо любое из следующих обстоятельств:

• Устройство является эталоном, используемым для калибровки других устройств (например, термометра, сертифицированного NIST).
• Устройство используется для мониторинга критической контрольной точки (ККТ).
• На вашем предприятии установлено несколько устройств. Например, настольные весы можно легко перемещать, и одни и те же весы необязательно возвращать в то же место.

При необходимости укажите местоположение прибора, например: приемное отделение, смеситель 1, лаборатория, упаковочная линия 3, конец удерживающей трубки пастеризатора и т. Д.

Определите диапазон использования, указав фактические значения температуры, веса и т. Д., Которые будут измеряться устройством. Например, если напольные весы используются для взвешивания 500 фунтов, проверьте точность на 500 фунтах, а не на 20 фунтах. Также определите требуемый или допустимый диапазон сертифицированного устройства (например, +/- 2 фунта, +/- 0.50C и т. Д.)

Назначьте номер процедуры для метода сертификации, калибровки и проверки точности, используемого для каждого устройства. Документированные процедуры должны включать:

• Как провести проверку.
• Допустимые отклонения / диапазон отклонений.
• Корректирующее действие, если результаты выходят за пределы допустимого диапазона отклонений.
• Требования к документации.

Процедура проверки / калибровки прибора должна включать периодичность проверок каждого прибора, например, ежедневно, еженедельно, ежемесячно, ежегодно.

Также укажите отдел или должность, ответственные за проверку устройств или за меры, если будет использоваться стороннее агентство. Наконец, убедитесь, что расположение связанных результатов и корректирующих действий указано в процедуре.

Шаг 2. Определение требований к сертификации, калибровке и проверке точности
Сертификат точности. Использование признанного стандарта, такого как калибровка в соответствии с Национальным институтом стандартов и технологий (NIST), является нормативным требованием для некоторых сегментов пищевой промышленности.Использование сертифицированного NIST устройства или сертифицированных эталонов типично для большинства измерительных устройств, исходя из критического характера точности измерительного устройства, надлежащей лабораторной практики и других отраслевых стандартов.

Как минимум, прослеживаемый эталонный образец следует повторно сертифицировать ежегодно. Получите и сохраните документацию, предоставленную сертификационной компанией. Примечание: для цифровых термометров со сменными датчиками необходимо повторно сертифицировать как цифровое устройство, так и соответствующий датчик.

Если для калибровки устройств используется сторонняя компания, итоговая документация должна включать идентификационный номер сертифицированного NIST стандарта.

Стандартизация. Исторически, термометры, сертифицированные NIST, были стеклянными и ртутными, поэтому их обычно не вывозили из лаборатории или не приносили в производственные помещения. В этой ситуации второй термометр часто калибровался по термометру, сертифицированному NIST. Полученный стандартизованный термометр затем использовался для проверки точности.С современными цифровыми термометрами большинство предприятий используют сертифицированные NIST цифровые термометры в качестве стандарта для всех калибровок и проверок точности.

Некоторые сегменты отрасли (например, консервы с низким содержанием кислоты ¹ ) по-прежнему требуют использования сертифицированных стеклянных ртутных термометров. ²

Весы, используемые для внутренних проверок, обычно игнорируются. Они могут колебаться в весе в зависимости от их состояния. Сколотые или сломанные грузы могут весить меньше, а ржавые грузы — больше.Если для калибровки весов используется внешний подрядчик, включите ваши веса в контракт для проверки точности.

Калибровка. Калибровка включает тестирование устройства с помощью двух разных измерений или стандартов, обычно чуть выше и ниже диапазона фактического использования. Примеры включают:

• Для калибровки pH-метра можно использовать два разных буферных раствора (например, 4,0 и 7,0, если тестируемые продукты находятся в диапазоне от 4,2 до 5,0).
• Термометр следует проверять по термометру, сертифицированному NIST, при двух температурах, таких как ледяная крошка (для холода) или масляный бак (для горячего) И при комнатной температуре.

Убедитесь, что прибор поддерживает калибровочные стандарты. Ярким примером может служить тестирование чувствительных настольных весов на 100-фунтовый груз. Точно так же биметаллический или циферблатный термометр может быть поврежден при воздействии резких перепадов температуры (например, погружение зонда в ледяную воду сразу после пребывания в ванне с горячим маслом).

Проверки точности. Проверки точности определяют, показывает ли прибор истинное или правильное значение в одной точке.Например, обычные проверки точности термометра могут включать погружение зонда в ледяную суспензию, чтобы определить, измеряет ли термометр температуру 32ºF.

Второй тип проверки точности — это сравнение настенного термометра на холодильном складе со стандартным термометром (стандартизованный термометр является стандартом). Для морепродуктов HACCP и других регулируемых сегментов промышленности термометр холодильника / датчик RTD необходимо калибровать не реже одного раза в год; Одноточечной проверки точности может быть недостаточно.

Определение частоты. Частота проведения каждого типа проверки точности зависит от множества факторов, в том числе:

• Нормативные требования.
• Рекомендации производителя.
• Отраслевые стандарты / Надлежащая лабораторная практика.
• Уровень риска для безопасности продукта, если устройство неточно.
• Внутренняя надежность. (Например, наименее надежными типами термометров являются термометры со шкалой и биметаллическим зондом, тогда как большинство цифровых термометров довольно надежны.)
• Среда использования. Перемещается ли измерительный прибор (например, настольная шкала перемещается во время ежедневной санитарии)?
• Возможное злоупотребление, например получение термометров, которые можно положить в карманы, надеть и т. Д.
• Историческая информация о точности / прошлой производительности.

Шаг 3: Методология
Каждый метод определения точности измерительного устройства должен иметь четко очерченные процедуры, которым человек может следовать во время обучения.Ключевым ресурсом для проверки точности или процедур калибровки является производитель оборудования. Эти процедуры не обязательно должны быть детально проработаны, например, Руководство по калибровке термометра и соответствующий плакат, предоставленный в Интернете Государственным университетом Канзаса ³ .

Шаг 4: Действия по устранению
Четко определенные корректирующие действия необходимы, когда устройство идентифицируется как выходящее за пределы допустимого диапазона. Очевидный первый шаг — немедленно исправить устройство.Если это невозможно, определите, следует ли его использовать. Если вы решите продолжить его использование, обязательно включите задокументированное объяснение любой результирующей записи мониторинга в отношении отклонения.

Второе корректирующее действие, которое часто упускают из виду, — это определить, не была ли нарушена безопасность продукта (например, измерение критической контрольной точки) или качество. Это может потребовать удержания всех продуктов до последней приемлемой задокументированной проверки / калибровки устройства во время проведения расследования.Само расследование затем включало бы анализ всех связанных записей, чтобы определить, является ли продукт безопасным (например, задокументированные рабочие температуры находятся в пределах указанного CCP) или приемлемо ли качество продукта для распространения.

Шаг 5: Проверка
Проверка включает не менее четырех действий, в том числе:

• Назначенным руководством должен проводиться плановый периодический анализ связанных записей.
• Убедитесь, что лица, выполняющие проверку / калибровку, соблюдают процедуры и задаются вопросом, что бы они сделали, если бы устройство было неточным.
• Убедитесь, что процедуры и допустимый диапазон отклонений остаются в силе.
• Как минимум, убедитесь, что список калибруемых устройств остается точным. Этот список следует ежегодно пересматривать и обновлять всякий раз, когда добавляется или удаляется новое измерительное устройство или изменяется его использование для определенной цели.

Шаг 6: Документация и учет
Помните пословицу: «Если это не задокументировано, значит, не было». Был определен ряд документов, включая процедуры проведения проверки / калибровки точности, сертификацию Национального института стандартов и технологий, результаты проверки / калибровки точности и возможные корректирующие действия, а также проверку записей. График хранения этих документов должен соответствовать любым федеральным, региональным, местным или корпоративным требованиям к документам, которые могут воссоздать историю продукта.

Заключение
Программа калибровки необходима для обеспечения точности инструментов и устройств, используемых для измерения основных технологических параметров или параметров продукта. Эти предлагаемые шаги помогут любому пищевому предприятию настроить программу, чтобы они могли спокойно отдыхать, зная, что их измерительные устройства показывают правильные значения.

⁽¹⁾ Раздел 21 CFR Часть 113 — Термически обработанные малокислотные продукты питания, упакованные в герметично закрытые контейнеры, подраздел C — Оборудование (Часть 113.40 Оборудование и процедуры)

⁽²⁾ Руководство по калибровке термометра. Нэнси К. Флорес, M.S. и Элизабет А.Е. Бойл, доктор философии. http://www.ksre.ksu.edu/library/fntr2/mf2440.pdf

⁽³⁾ (Плакат) http://www.ksre.ksu.edu/library/fntr2/mf2439.pdf

Автор является координатором HACCP в AIB International.

: соответствие требованиям ISO 17025

Введение

Прослеживаемость измерений является важным фактором для вашей лаборатории, чтобы соответствовать требованиям аккредитации ISO / IEC 17025.Фактически, прослеживаемость измерений является одним из 10 основных недостатков всех аудитов ISO / IEC 17025.

Если вы в настоящее время не выполняете это требование, я рекомендую вам прочитать эту статью, чтобы узнать, как обеспечить отслеживание результатов измерений до SI.

Фон

Если вы не знакомы с моим бизнесом, я предоставляю консультационные услуги лабораториям, желающим получить аккредитацию ISO / IEC 17025. В большинстве случаев компании нанимают меня для расчета неопределенности для области их аккредитации.

Итак, я много вычисляю неопределенность!

Один из источников данных, который я использую для создания бюджетов неопределенности, — это отчеты о калибровке. Часто клиенты присылают мне отчеты о калибровке, выданные производителем или неаккредитованной калибровочной лабораторией. Как правило, калибровка не аккредитована, и их отчеты не включают оценки неопределенности измерений.

Когда это происходит, я не могу адекватно оценить неопределенность области аккредитации заказчика.

Кроме того, заказчик рискует не выполнить требования по прослеживаемости стандарта ISO / IEC 17025.

Итак, я решил написать руководство, в котором четко объясняется прослеживаемость измерений, чтобы научить вас, как добиться прослеживаемости результатов ваших измерений. В конце этого руководства я собираюсь описать четырехэтапный процесс, который вы можете реализовать, чтобы помочь вам добиться прослеживаемости измерений.

Ниже приводится список тем, которые я рассмотрю в этом руководстве.
1.Что такое прослеживаемость измерений
2. Почему важна прослеживаемость измерений
3. Как прослеживаемость влияет на погрешность измерений
4. Требования ISO / IEC 17025
к прослеживаемости измерений 5 Прослеживаемость измерений с использованием внешних служб
6 Общие проблемы с прослеживаемостью измерений
7. Международный Соглашения о прослеживаемости измерений
8. Политика и руководства по прослеживаемости измерений
9. Как добиться прослеживаемости измерений
10. Заявления о прослеживаемости в отчетах о тестировании и калибровке
11.Отслеживаемые номера NIST

Что такое прослеживаемость измерений?

Согласно Международному словарю метрологии (VIM), метрологическая прослеживаемость или прослеживаемость измерений — это «свойство результата измерения, посредством которого результат может быть связан с эталоном через задокументированную непрерывную цепочку калибровок, каждая из которых вносит свой вклад в погрешность измерения . ”

В дополнение к определению, VIM предоставляет некоторые дополнительные примечания, которые следует принять во внимание;

« ПРИМЕЧАНИЕ 1 Для этого определения« эталоном »может быть определение единицы измерения , посредством ее практической реализации, или процедуры измерения , , включая единицу измерения для неординальной величины, или эталона . .

ПРИМЕЧАНИЕ 2 Для метрологической прослеживаемости требуется установленная иерархия калибровки .

ПРИМЕЧАНИЕ 3 Спецификация эталона должна включать время, в которое этот эталон использовался при установлении иерархии калибровки, наряду с любой другой соответствующей метрологической информацией об эталоне, например, когда была выполнена первая калибровка в иерархии калибровки.

ПРИМЕЧАНИЕ 4 Для измерений с более чем одной входной величиной в модели измерения каждое из значений входной величины должно само быть метрологически прослеживаемым, и задействованная иерархия калибровки может образовывать разветвленную структуру или сеть.Усилия, необходимые для установления метрологической прослеживаемости для каждого значения входной величины, должны быть соизмеримы с ее относительным вкладом в результат измерения ».

Ниже представлено изображение пирамиды прослеживаемости измерений. Это наиболее часто используемое графическое представление для демонстрации прослеживаемости измерений и иерархии калибровки от реализации единицы СИ до измерений, выполняемых в промышленной среде.

Почему важна прослеживаемость измерений?

Прослеживаемость измерений важна, потому что она дает вам уверенность в том, что результаты ваших измерений соответствуют национальным или международным стандартам в рамках заявления о неопределенности измерения.

Без возможности отслеживания лаборатория может заявить все, что угодно, в протоколе испытаний или калибровки. Благодаря отслеживаемости и независимой проверке органом аккредитации или инспекции вы можете минимизировать риск стать жертвой мошеннической информации и действий.

Важно помнить, что результаты, которые вы сообщаете своим клиентам, могут быть использованы для калибровки, проведения испытаний, производства продуктов или принятия решений, которые могут повлиять на здоровье, безопасность и даже судебные разбирательства.Это большое дело!

Задумайтесь на минутку…

Если вы предоставляете результаты производителю, производящему или обслуживающему самолеты, вы можете подвергнуть опасности жизни других людей. Вы бы отправили свою семью в этот самолет?

Другой ваш клиент может использовать оборудование для принятия медицинских решений, влияющих на чье-то здоровье. Каким пациентом был ваш супруг или ребенок?

Возможно, ваши результаты будут использованы в суде в качестве доказательства, которое может повлиять на исход дела.Были бы вы уверены, если бы вас судили за убийство?

Хотя некоторые из этих примеров являются экстремальными, они представляют собой сценарии реального мира, которые происходят каждый день. Работа, которую вы выполняете в лаборатории, может существенно повлиять на общество. Вот почему важна прослеживаемость измерений.

Как прослеживаемость влияет на погрешность измерения

Прослеживаемость измерений может иметь прямое влияние на неопределенность результатов ваших измерений.

Задумывались ли вы когда-нибудь о том, как на неопределенность ваших измерений влияет то, куда вы отправляете свое оборудование для калибровки?

Что ж, на оценки неопределенности измерений, которые вы публикуете в рамках своей области аккредитации и в отчетах об испытаниях и калибровках, напрямую влияет метрологическая прослеживаемость.

Когда вы отправляете свое оборудование на калибровку, вы обычно получаете отчет о калибровке, когда инструменты возвращаются вам. В этих отчетах содержатся оценки неопределенности измерения, связанные с отчетными результатами измерений.

Оценки неопределенности в этих отчетах являются вашей прослеживаемой неопределенностью и обычно называются неопределенностью калибровки или неопределенностью эталонного стандарта.

Эта неопределенность будет использоваться в ваших бюджетах неопределенности для оценки неопределенности возможностей калибровки и измерения (CMC), опубликованной в вашей области аккредитации.

Как правило, чем короче цепочка между вашей лабораторией и национальным метрологическим институтом, тем меньшую погрешность измерения вы можете ожидать.

Например, если вы отправляете термометр PRT в NIST для калибровки, вы должны ожидать меньшую погрешность измерения, чем если бы вы отправили его в аккредитованную калибровочную лабораторию.

Итак, если вашей целью является выполнение измерений с меньшей погрешностью, обязательно ознакомьтесь с объемом аккредитации вашей калибровочной лаборатории, прежде чем отправлять свое оборудование на калибровку.

Требования к прослеживаемости ISO / IEC 17025

Если ваша лаборатория хочет получить аккредитацию ISO / IEC 17025, вам необходимо убедиться, что ваша система качества соответствует требованиям международного стандарта.

В этом разделе я расскажу о требованиях стандарта ISO / IEC 17025 и политике ILAC P10 по прослеживаемости. Если вы не знакомы с одним из этих документов, я рекомендую вам прочитать их оба.

Общие требования к прослеживаемости

В разделе 5.6 ISO / IEC 17025, стандарт устанавливает следующее:
« 5.6.1 Общие положения
Все оборудование, используемое для испытаний и / или калибровок, включая оборудование для дополнительных измерений (например, для условий окружающей среды), оказывающего значительное влияние на точность или достоверность результата испытания, калибровки или отбора образцов должна быть откалибрована перед вводом в эксплуатацию. Лаборатория должна иметь установленную программу и процедуру калибровки своего оборудования.

ПРИМЕЧАНИЕ. Такая программа должна включать в себя систему для выбора, использования, калибровки, проверки, контроля и поддержания в рабочем состоянии эталонов, стандартных образцов, используемых в качестве эталонов, а также измерительного и испытательного оборудования, используемого для проведения испытаний и калибровок ».

Вкратце;
• Если оборудование, которое вы используете, оказывает значительное влияние на результаты ваших измерений, его следует откалибровать.
• Вам нужна программа и процедура для калибровки вашего оборудования.

Требования к отслеживаемости для калибровочных лабораторий

Если вы являетесь калибровочной лабораторией, стандарт ISO / IEC 17025 гласит:
“ 5.6.2.1.1 Для калибровочных лабораторий программа калибровки оборудования должна быть спроектирована и работать так, чтобы гарантировать, что калибровки и измерения, выполняемые лаборатории соответствуют Международной системе единиц (СИ) (Système international d’unités).

Калибровочная лаборатория устанавливает прослеживаемость своих собственных эталонов и измерительных приборов к СИ посредством непрерывной цепи калибровок или сравнений, связывающих их с соответствующими первичными эталонами единиц измерения СИ.Связь с единицами СИ может быть достигнута путем ссылки на национальные стандарты измерения. Национальные эталоны могут быть первичными эталонами, которые являются первичной реализацией единиц СИ или согласованными представлениями единиц СИ на основе фундаментальных физических констант, или они могут быть вторичными эталонами, которые являются эталонами, откалиброванными другим национальным метрологическим институтом.

При использовании услуг внешней калибровки прослеживаемость измерений должна быть обеспечена за счет использования услуг калибровки из лабораторий, которые могут продемонстрировать компетентность, измерительные возможности и прослеживаемость.Сертификаты калибровки, выданные этими лабораториями, должны содержать результаты измерений, включая неопределенность измерений и / или заявление о соответствии установленным метрологическим требованиям (см. Также 5.10.4.2) ».

Кроме того, стандарт имеет требования к вашим стандартным образцам:
“ 5.6.3.1 Лаборатория должна иметь программу и процедуру калибровки своих стандартных образцов. Эталоны должны быть откалиброваны органом, который может обеспечить прослеживаемость, как описано в 5.6.2.1. Такие эталоны измерений, имеющиеся в лаборатории, должны использоваться только для калибровки и ни для каких других целей, если только не будет доказано, что их работа в качестве эталонов не будет признана недействительной. Эталоны должны быть откалиброваны до и после любой регулировки ».

Вкратце;
• Вам необходимо обеспечить прослеживаемость через непрерывную цепочку калибровок, связывающую ваши эталоны с первичными эталонами единиц измерения СИ.
• Вам необходимо использовать компетентные, эффективные и отслеживаемые услуги калибровки.

Прослеживаемость испытательных лабораторий

Если вы являетесь испытательной лабораторией, стандарт ISO / IEC 17025 гласит:
« 5.6.2.2.1. Для испытательных лабораторий требования, приведенные в 5.6.2.1, применяются к измерительному и испытательному оборудованию с используемыми измерительными функциями, если оно не было Установлено, что связанный с этим вклад калибровки мало влияет на общую неопределенность результата испытания. Когда возникает такая ситуация, лаборатория должна гарантировать, что используемое оборудование может обеспечить необходимую неопределенность измерения.

ПРИМЕЧАНИЕ. Степень, в которой должны выполняться требования 5.6.2.1, зависит от относительного вклада неопределенности калибровки в общую неопределенность. Если калибровка является доминирующим фактором, необходимо строго соблюдать требования ».

В дополнение к стандарту ISO / IEC 17025, политика ILAC P10 гласит:
– 5) Если калибровка инструментов, используемых при испытаниях, вносит значительный вклад в общую неопределенность, применяется та же политика прослеживаемости (как подробно описано в разделе 1) 4) выше).

6) Если калибровка не является доминирующим фактором в результате испытания, лаборатория должна иметь количественное свидетельство, демонстрирующее, что связанный с этим вклад калибровки вносит небольшой (незначительный) вклад в результат измерения и неопределенность измерения теста и, следовательно, прослеживаемость не требуется доказывать ».

Вкратце;
• Если ваше лабораторное оборудование влияет на неопределенность результата теста, его следует откалибровать.
• Если ваше лабораторное оборудование не влияет на неопределенность результата теста, и вы считаете, что вам не нужна прослеживаемость измерений, вам лучше иметь объективные доказательства в поддержку вашего решения.

Прослеживаемость измерений с использованием внешних служб

Когда дело доходит до обеспечения метрологической прослеживаемости с использованием внешних услуг, у вас обычно есть три варианта:
• Прослеживаемость через Национальный метрологический институт
• Прослеживаемость через аккредитованную калибровочную лабораторию
• Прослеживаемость через сертифицированные стандартные образцы

Прослеживаемость через Национальный метрологический институт

Если вы планируете использовать Национальный метрологический институт для обеспечения метрологической прослеживаемости, вам необходимо убедиться, что его услуги покрываются CIPM MRA.

Чтобы убедиться, что услуги NMI покрываются, вам необходимо убедиться, что их услуги перечислены в Приложении C Базы данных сравнения ключей BIPM (KCDB). Убедитесь, что в списке услуг указаны диапазон измерения и погрешность.

Политика ILAC P10 в отношении прослеживаемости гласит:
– 1) NMI, услуги которого соответствуют предполагаемым потребностям и покрываются CIPM MRA. Услуги, на которые распространяется CIPM MRA, можно увидеть в Приложении C BIPM KCDB, которое включает диапазон и неопределенность для каждой перечисленной услуги.

3a) НМИ, услуги которого соответствуют предполагаемым потребностям, но не покрываются CIPM MRA. В этом случае орган по аккредитации должен разработать политику, обеспечивающую соответствие этих услуг соответствующим критериям метрологической прослеживаемости в ISO / IEC 17025: 2005 ».

Прослеживаемость через аккредитованную калибровочную лабораторию

Если вы намеревались получить метрологическую прослеживаемость в калибровочной лаборатории, аккредитованной ISO / IEC 17025, вам необходимо убедиться, что необходимые вам услуги указаны в области их аккредитации.Кроме того, вам необходимо будет убедиться, что их орган по аккредитации подпадает под действие Соглашения о взаимном признании ILAC.

Чтобы проверить, является ли орган по аккредитации подписавшим, вы можете использовать базу данных поиска подписчиков MRA ILAC.

Если орган по аккредитации указан, он является подписавшим и приемлемым для использования.

Политика ILAC P10 в отношении прослеживаемости гласит:
– 2) Аккредитованная калибровочная лаборатория, услуги которой соответствуют предполагаемым потребностям (т. Е. Область аккредитации конкретно охватывает соответствующую калибровку), а орган по аккредитации покрывается Соглашением ILAC или региональными соглашениями, признанными ILAC.

3b) Калибровочная лаборатория, услуги которой соответствуют предполагаемым потребностям, но не покрываются Соглашением ILAC или Региональными соглашениями, признанными ILAC. В этих случаях орган по аккредитации должен разработать политику, обеспечивающую соответствие этих услуг соответствующим критериям метрологической прослеживаемости в ISO / IEC 17025: 2005 ».

Прослеживаемость с помощью сертифицированных стандартных образцов

Если вы намеревались получить метрологическую прослеживаемость по стандартным образцам, стандарт ISO / IEC 17025 гласит:
« 5.6.3.2 Стандартные образцы
Стандартные образцы должны, по возможности, быть прослеживаемыми до единиц измерения СИ или сертифицированных стандартных образцов ».

В настоящее время ILAC MRA не распространяется на аккредитацию производителей стандартных образцов. Тем не менее, они разработали политику, которая поможет вам выполнить требования к отслеживаемости с помощью справочных материалов.

Приведенные ниже политики взяты из раздела 4 политики ILAC P10.
“ 7) Значения, присвоенные CRM, произведенным НМИ и включенным в BIPM KCDB или произведенным аккредитованным RMP в рамках его аккредитованной области аккредитации в соответствии с ISO Guide 34: 2009 [5], считаются установленными для действительной прослеживаемости (см. Резолюция Генеральной Ассамблеи ILAC ILAC 8.12).

8) Значения, присвоенные CRM, охватываемые записями в базе данных JCTLM, считаются установленными для действительной прослеживаемости.

9) Большинство RM и CRM производятся другими RMP. Их можно рассматривать как критически важные расходные материалы, и лаборатория должна продемонстрировать, что каждый RM или CRM подходит для предполагаемого использования в соответствии с требованиями пункта 4.6.2 ISO / IEC 17025: 2005 или ISO 15189: 2007 ».

Вкратце;
• Справочные материалы, предоставленные национальными метрологическими институтами и включенные в базу данных ключевых сличений BIPM, считаются прослеживаемыми.
• Справочные материалы, предоставленные национальными метрологическими институтами, которые включены в Объединенный комитет BIPM по прослеживаемости в базе данных лабораторной медицины, считаются прослеживаемыми.
• Стандартные образцы, предоставленные производителями стандартных образцов, аккредитованными в соответствии с ISO Guide 34 и подпадающими под их область аккредитации, считаются прослеживаемыми.
• Стандартные образцы, произведенные неаккредитованными производителями стандартных образцов, должны быть продемонстрированы как пригодные для использования по назначению в соответствии с ISO / IEC 17025, раздел 4.6.2.

Общие проблемы с прослеживаемостью измерений

Согласно ILAC, существуют две общие проблемы, связанные с прослеживаемостью измерений;
• Неверное представление об отслеживаемости измерений
• Согласование прослеживаемости измерений

В следующем разделе я расскажу вам больше о некоторых типичных проблемах, связанных с отслеживанием.

Неверное представление о прослеживаемости измерений

Политика ILAC P10 дает прекрасное объяснение того, чем не является прослеживаемость измерений:
« Устойчивое заблуждение, что метрологическая прослеживаемость может быть связана с конкретной организацией (например.g., «отслеживаемый конкретным национальным метрологическим институтом») вызывает постоянную путаницу в отношении его природы. Метрологическая прослеживаемость относится к значениям исходных величин эталонов и результатов измерений, а не к организации, предоставляющей результаты ».
Подумайте об этом в следующий раз, когда вы будете читать заявление о прослеживаемости, в котором объявляется «прослеживается до NIST».

Согласование прослеживаемости измерений

Кроме того, ILAC определяет несколько факторов, которые препятствуют всемирной гармонизации политики прослеживаемости измерений:
– Факторы, которые влияют на создание гармонизированной политики ILAC по метрологической прослеживаемости результатов измерений, включают следующее:

(a) Концепция метрологической прослеживаемости результатов измерений в таких областях, как химические, медицинские и биологические науки, все еще находится в стадии разработки;

(b) Не во всех странах имеется полный набор национальных эталонов или возможностей калибровки и измерения, необходимых для удовлетворения потребностей в калибровке и тестировании всех претендентов на аккредитацию в их странах;

(c) Роль надежных и прослеживаемых сертифицированных стандартных образцов в обеспечении метрологической прослеживаемости результатов измерений еще не полностью установлена ​​на международном уровне .”

Международные соглашения об отслеживании измерений

Существуют два основных соглашения о международном признании прослеживаемости измерений. Это CIPM MRA и ILAC MRA.

Соглашение о взаимном признании CIPM

CIPM — это международный комитет, состоящий из 18 членов, которые продвигают всемирное единообразие единиц измерения. Чтобы обеспечить международную эквивалентность измерений, они создали CIPM MRA.

Соглашение о взаимном признании (MRA) CIPM — это открытая и прозрачная система, в рамках которой национальные метрологические институты предоставляют информацию о сопоставимости своих услуг и эталонов.Участвующие институты проходят экспертную оценку и утверждают свои калибровочные и измерительные возможности (CMC), прежде чем они будут опубликованы в базе данных CIPM MRA, также известной как База данных ключевых сравнений BIPM (KCDB).

Если вы получаете метрологическую прослеживаемость через Национальный метрологический институт, убедитесь, что он подписал CIPM MRA и что их услуги измерения опубликованы в Базе данных ключевых сличений BIPM (KCDB).

Щелкните здесь, чтобы просмотреть полный список национальных метрологических институтов, подписавших CIPM MRA.

Соглашение о взаимном признании ILAC

ILAC — это международная организация органов по аккредитации, действующих в соответствии с ISO / IEC 17011, которая аккредитует лаборатории, желающие получить аккредитацию ISO / IEC 17025, ISO 15189 и ISO / IEC 17020.

Целью Соглашения о взаимном признании (MRA) ILAC является развитие международной сети аккредитованных лабораторий и содействие взаимному признанию их данных испытаний и калибровки для международной торговли и коммерции.

Чтобы убедиться, что вы получаете метрологическую прослеживаемость от лаборатории, аккредитованной через лицо, подписавшее ILAC MRA, ознакомьтесь с базой данных поиска лиц, подписавших ILAC MRA.

Политики и руководства по прослеживаемости измерений

В этом разделе находится список популярных политик прослеживаемости измерений. Самое главное, я включил политику ILAC по отслеживанию. Кроме того, вы найдете ссылки на политику NIST в отношении прослеживаемости. Кроме того, я включил политику прослеживаемости измерений каждого органа по аккредитации в Северной Америке.

ILAC

ILAC P10: 01/2013 Политика ILAC по отслеживанию результатов измерений

NIST

Политика NIST по метрологической прослеживаемости
Политика NIST по дополнительным материалам для отслеживания

A2LA

A2LA P102 — Политика метрологической прослеживаемости

NVLAP

Ресурсы NVLAP для отслеживания и неопределенности

ANAB

ANAB GD 2002 — Руководство по метрологической прослеживаемости

МСФО

IAS / CL / 014 — Руководство IAS по политике калибровки, прослеживаемости и погрешности измерений для калибровочных лабораторий

PJLA

PJLA PL-2 — Политика прослеживаемости измерений

Как добиться прослеживаемости измерений

Обеспечить прослеживаемость результатов ваших измерений несложно, но иногда полезно провести процедуру.Итак, я собираюсь научить вас шаг за шагом, как добиться прослеживаемости измерений.

Ниже я описал четырехэтапную процедуру, которую вы можете легко применить в своей компании или лаборатории.

1. Определите, какие функции измерения требуют прослеживаемости.

Во-первых, вам необходимо определить, какие функции или возможности измерения требуют прослеживаемости.

Например, у вас есть набор измерительных блоков, которые необходимо откалибровать, и вы хотите убедиться, что ваши измерения отслеживаются.Функцией измерения для этого примера будет длина.

2. Поиск лаборатории, аккредитованной согласно ISO / IEC 17025

Теперь, когда вы знаете, какая функция измерения требует прослеживаемости, вам нужно найти лабораторию, которая может предоставить услуги калибровки, аккредитованные в соответствии с ISO / IEC 17025.

Самый простой способ убедиться, что результаты калибровки будут соответствовать требованиям прослеживаемости, — это отправить оборудование непосредственно в Национальный метрологический институт или в калибровочную лабораторию, аккредитованную ISO / IEC 17025.

Чтобы найти Национальный метрологический институт, выполните поиск в базе данных подписавших CIPM MRA. Затем убедитесь, что необходимая вам услуга калибровки включена в базу данных сравнения ключей BIPM (KCDB).

Чтобы найти аккредитованную лабораторию, посетите веб-сайт предпочитаемого органа по аккредитации и выполните поиск в базе данных аккредитованных лабораторий. Если вы не знаете, с чего начать, я предоставил вам несколько ссылок ниже.

A2LA Справочник аккредитованных организаций

Поиск каталогов NVLAP

Поиск аккредитованной компании ANAB

Список аккредитованных лабораторий PJLA

IAS Поиск аккредитации

При посещении веб-сайта органа по аккредитации вы захотите выполнить поиск в их базе данных аккредитованных лабораторий.Если вы не можете найти их базу данных, используйте предоставленные мной ссылки или позвоните в орган по аккредитации. Я уверен, что они будут рады вам помочь.

Получив доступ к базе данных аккредитованных лабораторий, выполните поиск лаборатории, используя функцию измерения в качестве ключевых слов.

Для нашего примера выполните поиск в базе данных по ключевым словам «длина» или «габаритные блоки».

Поиск по базе данных вернет список лабораторий, которые вы можете нанять для калибровки вашего оборудования.

Однако, прежде чем отправлять ваше оборудование в любую лабораторию, я рекомендую вам ознакомиться с областью их аккредитации, чтобы убедиться, что в ней перечислены функции измерения, необходимые для прослеживаемости измерений.

После того, как вы убедитесь, что лаборатория имеет функцию измерения, указанную в области ее аккредитации, свяжитесь с ней, чтобы узнать об услугах, расписании и ценах. Обязательно запросите аккредитованную калибровку ISO / IEC 17025.

В зависимости от ваших целей и требований, я рекомендую вам не выбирать лабораторию только по цене.Попробуйте посмотреть на неопределенность измерения, указанную в области их аккредитации. Как правило, чем меньше погрешность, тем лучше качество результатов измерения.

Итак, покупатель, будьте осторожны! Проведите исследование и не бойтесь задавать вопросы. Если в лаборатории есть компетентный персонал, у них не будет проблем с ответами на ваши вопросы.

3. Отправьте оборудование на калибровку

После выбора лаборатории отправьте оборудование на калибровку. Когда вы получите его обратно, его следует вернуть вместе с сертификатом калибровки.

Вам необходимо просмотреть сертификат калибровки, чтобы убедиться, что все требования прослеживаемости по ISO / IEC 17025 соблюдены.

4. Просмотрите отчет о калибровке

Чтобы обеспечить прослеживаемость измерений, просмотрите отчет о калибровке и убедитесь, что на нем есть символ органа по аккредитации лаборатории, содержатся результаты измерений, дается соответствующая оценка неопределенности измерения и есть описание стандартного образца.

Краткое содержание:
Следуйте кратко изложенным ниже шагам, чтобы убедиться, что вы получаете прослеживаемость результатов ваших измерений.

1. Определите, какие функции измерения требуют прослеживаемости.

Заявления о прослеживаемости в отчетах об испытаниях и калибровках

Если ваша лаборатория выдает вашим клиентам отчеты об испытаниях и (или) калибровке, в ваш сертификат обычно включается заявление о прослеживаемости измерений. Фактически, раздел 5.10.2 стандарта ISO / IEC 17025: 2005 требует, чтобы ваши отчеты включали заявление о прослеживаемости.

Теперь я знаю, что большинство из вас, вероятно, не кузнецы слов или копирайтеры, поэтому я подготовил несколько примеров заявлений о прослеживаемости измерений, чтобы помочь вам написать свои собственные.

NIST — Национальный институт стандартов и технологий

«Эти мерные блоки сравнивались со стандартами США».

Калибровка FLUKE

«Эта калибровка прослеживается до Международной системы единиц (СИ) через национальные метрологические институты, ратиометрические методы или естественные физические константы.”

KEYSIGHT Technologies

«Измерения прослеживаются до Международной системы единиц через национальные метрологические институты, подписавшие Соглашение о взаимном признании CIPM».

MITUTOYO America Corporation

«Это удостоверяет, что перечисленные датчики сравнивались с Mitutoyo Masters, которые отслеживаются Национальным институтом стандартов и технологий…»

Составление собственного заявления о прослеживаемости

Чтобы написать собственное заявление о прослеживаемости, используйте приведенные выше примеры для вдохновения.Затем составьте собственное заявление о прослеживаемости и включите его в отчеты о калибровке.

Например;
« Результаты измерений в этом отчете прослеживаются в Международной системе единиц (СИ) через Национальный институт стандартов и технологий (NIST) или другие национальные метрологические институты ».

Отслеживаемые номера NIST

В течение долгого времени клиенты, которым требуются услуги по калибровке, просили, чтобы отслеживаемые номера NIST были включены в их отчеты о калибровке и испытаниях.Однако следует отметить, что отслеживаемые номера NIST не требуются и не рекомендуются для подтверждения возможности отслеживания.

Ниже приводится заявление из Политики NIST по прослеживаемости, в котором объясняются отслеживаемые номера NIST.
“ I.B.4 Необходим ли номер отчета об испытаниях NIST и / или является ли достаточным доказательством прослеживаемости?
Номера отчетов об испытаниях, выданные NIST, предназначены для использования исключительно в административных целях. Хотя они часто используются для однозначной идентификации документов, подтверждающих прослеживаемость, номера отчетов об испытаниях сами по себе не решают проблемы, перечисленные в I.B.1 выше, и его не следует использовать или требовать в качестве единственного доказательства прослеживаемости ».

Заключение

Прослеживаемость измерений — важное требование аккредитации ISO / IEC 17025. Это влияет на уверенность в результатах ваших измерений и величину ваших оценок неопределенности.

В этом руководстве я предоставил вам исчерпывающее объяснение прослеживаемости измерений, требований ISO / IEC 17025 и способов обеспечения прослеживаемости результатов ваших измерений.

Не становитесь жертвой недостатка номер один в аудитах ISO / IEC 17025, добейтесь прослеживаемости измерений через национальные метрологические институты, аккредитованные калибровочные лаборатории или сертифицированные стандартные образцы. Это ваш лучший выбор для соответствия требованиям ISO / IEC 17025.

Если у вас есть какие-либо вопросы, касающиеся прослеживаемости измерений, оставьте комментарий ниже.
