Паспорт вентиляционной системы
Итак, пройдены все этапы создания вентиляционной системы: заказчик утвердил техническое задание, проектировщики учли все нюансы объекта и создали комплект рабочей документации. монтажники воплотили идеи разработчиков. Что дальше? Оборудование вентсистемы требуется подключить и произвести пуско-наладочные работы.
Это – самое интересное: понять, будет ли система реализовывать характеристики, заложенные в нее авторами проекта.
Разумеется, этот же вопрос будет интересовать и человека (или организацию), финансирующего строительство. И этот же вопрос будет любопытен для различных проверяющих органов. Документ, который и должен подтвердить соответствие задуманных параметров инженерной системы ее реальным характеристикам называют паспортом вентиляционной системы.
Актуальная строительная форма паспорта. Скачать готовый образец бланка паспорта вентиляционной установки. Заполните графы характеристиками систем вентиляции. Просто сохранив файл в формате Word на своём компьютере.
Сразу уточним: паспорт выполняется на систему целиком, а не на отдельные её составляющие – поэтому просто подшить в папку технические паспорта на вентиляторы, калориферы и фильтры вовсе недостаточно.
На выполнение паспортизации для вентиляционных систем существует вполне определенная форма паспорта вентустановки, пример ее регламентирует действующий свод СНиП. В форме прописывается применённое оборудование: вентиляторы, нагреватели, увлажнители, фильтры – словом, всё, что заложено проектом.
Проектные характеристики сопоставляются с фактическими. Казалось бы – зачем? Дело в том, что не всегда паспорта изготавливают для новых систем. Вполне распространенная ситуация: старая вентиляционная система реконструировалась и перестраивалась много раз, технические документы утрачены и паспортизацию нужно выполнить повторно.
Возможна и обратная задача: если нет никакой документации на существующую систему вентиляции, то вновь созданный паспорт поможет проектировщику создать проектную документацию «по факту». Наконец, может потребоваться отступление от проекта на этапе монтажа – тогда паспорт подтвердит правомерность замены какого-либо элемента..

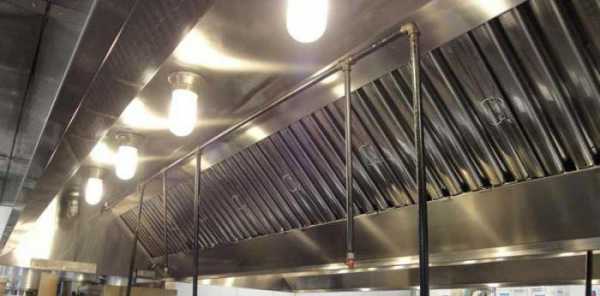

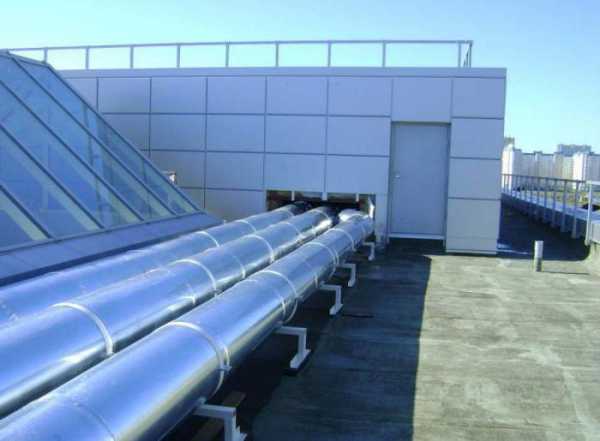

Помимо сведений о комплектующих, паспорт должен включать в себя схему вентиляционной системы. Выполняется она в аксонометрии и обязательно отражает основную геометрию трасс, количество и расположение воздухораздающих устройств – решеток, диффузоров, сопел и так далее.

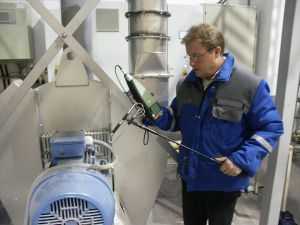

Устройства нумеруются, и в сводной таблице проставляются проектные значения расхода воздуха. Ну а дальше фактические значения, полученные в результате замеров, сравниваются с теоретическими.
Разница между фактическим и проектным расходами в процентном отношении заносится в таблицу. Для хорошо настроенной вентиляционной системы невязки по точкам колеблются в пределах нескольких процентов.
Признак явно фальшивого замера – абсолютное совпадение значений. В реальности даже очень хорошая наладка не даст стопроцентного совпадения с проектом.
Как мы упоминали выше, у существующей вентсистемы документация может быть утрачена. Ничего страшного: в таком случае в таблицу будут занесены только фактические значения и сделана запись об их соответствии нормативным показателям.
Остается приложить к полученным таблицам и схемам акты индивидуального испытания оборудования, акты приемки, сертификаты. Нелишне дополнить паспорт копиями свидетельств о поверке измерительных устройств, которыми производились замеры – поверка стоит денег и недобросовестные подрядчики могут на этом сэкономить.
Паспорт подписывают представители проектной, монтажной и пусконаладочной организаций. Иногда это представители одной и той же фирмы, но для заказчика всё же предпочтительно приглашать для наладки и паспортизации независимых экспертов: такой контроль позволит не предвзято выявить недостатки и создать работающую систему вентиляции не только на бумаге.
Всё индивидуально: стоимость будет напрямую зависеть от сложности системы и от количества времени, которое потребуется инженеру провести на объекте. Цена начинается от 2500 руб.. Начните со звонка в инженерный отдел нашей компании – остальное мы возьмём на себя.
Для расчёта стоимости паспортизации систем вентиляции
Отправьте электронной почтой следующие данные:
1. Наименование и адрес расположения объекта:
2. Технические характеристики вентиляционных систем (ХОВС):
3. План вентиляции с привязкой к плану расположения помещений:
4. Экспликация помещений обслуживаемых системами вентиляции:
5. Аксонометрические схемы вентиляционных систем:
Выполненные сканы или фотографии (перед отправкой убедитесь в читабельности) необходимых страниц проекта вентиляции отправляйте на почтовый адрес [email protected], дополните заказ своими комментариями, с какими проблемами вы столкнулись, какие дополнительно требуются услуги и т. д..
Не стесняйтесь, опишите ситуацию с которой вы столкнулись, свои пожелания и требования к заказу.
Полный комплект технической проектной документации, ускорит изготовление паспортов вентиляции, исключит ошибки заполнения документов, позволит точно сформулировать стоимость выполнения работ.
Пример высылаемых сканов (фото) страниц проекта вентиляции, для составления коммерческого предложения по паспортизации систем вентиляции.

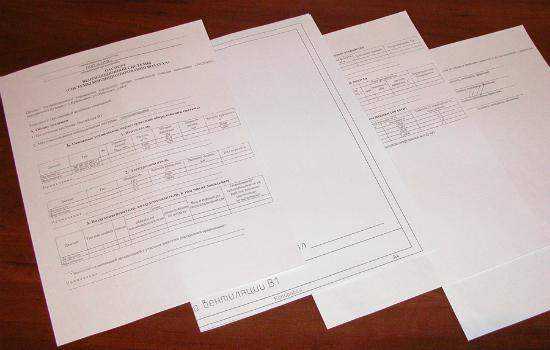

Пример заполнения паспорта вентиляционной системы.
На титульной странице паспорта указываются общие сведения о объекте:
Название вентиляционной системы, наименование и адрес расположения объекта, обслуживаемая зона или цех, назначение вент. системы, местонахождение оборудования (силовой установки).
Сведения о технических характеристиках установленного основного оборудовании:
Характеристики вентилятора и электродвигателя установки разбиты на две колонки, проектные значения и фактические показатели.
Наименовании агрегатов, номер вентилятора, объёмный расход воздуха, полное давление системы, частота вращения и мощность.
Вторая страница паспорта содержит сведения дополнительного вентиляционного оборудования:
Характеристики фильтрующего элемента установки:
Класс фильтрации газовоздушной смеси, количество установленных фильтрующих отсеков, расход воздушного потока, процент подсоса (выбива) воздуха, сопротивление фильтрующего материала.
Характеристики рекуператора установки:
Тип или модель рекуператора, период года работы агрегата, температурные параметры воздуха на входе и выходе, сопротивление потоку воздуха, температурные параметры воздуха носителя, теплопроизводительности по расчётной температуре.
Характеристики воздухонагревателя:
Тип воздухонагревателя, количество нагревательных отсеков, температурные параметры воздуха на входе и выходе, тип и параметры температуры теплоносителя, сопротивление потоку воздуха, теплопроизводительность.
Характеристики воздухоохладителя:
Тип воздухоохладителя, количество охлаждающих отсеков, температурные параметры воздуха на входе и выходе, тип и параметры температуры теплоносителя, сопротивление потоку воздуха, теплопроизводительность в кВт.
Третья страница паспорта вентиляции с таблицами воздухообмена:
Нумерация мерных сечений, наименования обслуживаемых помещений, расходы воздуха проектные и фактические, процентная невязка отклонения показателей.
Под каждой таблицей располагается строка с примечаниями о дефектах и неисправностях установленного вентиляционного оборудования.
