Производство керамзита в домашних условиях: Из чего делают керамзит и технология изготовления своими руками

Технология производства керамзита и сущность технологического процесса производства состоит в обжиге глиняных гранул по оптимальному режиму.

Для вспучивания глиняной гранулы нужно, чтобы активное газовыделение совпало по времени с переходом глины в пиропластическое состояние.

Между тем, в обычных условиях газообразование при обжиге глин происходит в основном при более низких температурах, чем их пиропластическое размягчение.

Например, температура диссоциации карбоната магния — до 600°С, карбоната кальция — до 950 °С, дегидратация глинистых минералов происходит в основном при температуре до 800 °С. А выгорание органических примесей еще ранее, реакции восстановления окислов железа развиваются при температуре по­рядка 900 °С, тогда как в пиропластическое состояние глины переходят при температурах, как правило, выше 1100 °С.

Схема вращающейся печи для производства керамзита:

1—загрузка сырцовых гранул; 2— вращающаяся печь; 3— форсунка; 4— вспученный керамзитовый гравий; 5—поток горячих газов

В связи с этим при обжиге сырцовых гранул в производстве керамзита необходим быстрый подъем температуры. Так как при медленном обжиге значительная часть газов выходит из глины до ее размягчения и в результате получаются сравнительно плотные маловспученные гранулы. Но чтобы быстро нагреть гранулу до температуры вспучивания, ее сначала нужно подготовить, т. е. высушить и подогреть. В данном случае интенсифицировать процесс нельзя. Так как при слишком быстром нагреве в резуль­тате усадочных и температурных деформаций, а также быстрого парообразования гранулы могут потрескаться или разрушиться (взорваться).

Оптимальным считается ступенчатый режим термообработки по С. П. Онацкому: с постепенным нагревом сырцо­вых гранул до 200—600 °С (в зависимости от особенностей сырья) и последующим быстрым нагревом до температуры вспучивания (примерно 1200 °С).

Обжиг осуществляется во вращающихся печах (рис.), представляющих собой цилиндрические металлические барабаны диаметром до 2,5—5 м и длиной до 40— 75 м, футерованные изнутри огнеупорным кирпичом. Печи устанавливаются с уклоном примерно 3% и медленно вращаются вокруг своей оси. Благодаря этому сырцовые гранулы, подаваемые в верхний конец печи, при ее вращении, постепенно передвигаются к другому концу барабана, где установлена форсунка для сжигания газообразного или жидкого топлива. Таким образом, вращающаяся печь работает по принципу противотока: сырцовые гранулы пере­мещаются навстречу потоку горячих газов,подогреваются. И, наконец, попав в зону непосредственного воздействия огненного факела форсунки,вспучиваются. Среднее время пребывания гранул в печи — примерно 45 мин.

Технология производства керамзита — оптимальный режим термообработки.

Чтобы обеспечить оптимальный режим термообработки, зону вспучивания печи, непосредственно примыкающую к форсунке, иногда отделяют от остальной части (зоны подготовки) кольцевым порогом. Применяют также двухбарабанные печи, в которых зоны подготовки и вспучивания представлены двумя сопряженными барабанами, вращающимися с разными скоростями.

В двухбарабанной печи удается создать оптимальный для каждого вида сырья режим термообработки.

Промыш­ленный опыт показал, что при этом улучшается качество керамзита, значительно увеличивается его выход, а так­же сокращается удельный расход топлива.

В связи с тем, что хорошо вспучивающегося глинистого сырья для произ­водства керамзита сравнительно мало, при использовании средне- и слабовспучивающегося сырья необходимо стре­миться к оптимизации режима термообработки.

Из зарубежного опыта известно, что для получения заполнителей типа керамзита из сырья (промышленных отходов), отличающегося особой чувствительностью к режиму обжига. Используют трехбарабанные вращающиеся печи или три-четыре последовательно располагаемые печи. В которых обеспечиваются не только оптимальные скорость и длительность нагрева на каждом этапе термообработки, но и различная газовая среда.

Значение характера газовой среды в производстве керамзита обусловлено происходящими при обжиге химическими реакциями. В восстановительной среде окись железа Fe2O3 переходит в закись FeO. Это является не только одним из источников газообразования, но и важнейшим фактором перехода глины в пиропластическое состояние.

Внутри гранул восстановительная среда обеспечивается за счет присутствия органических примесей или добавок, но при окислительной среде в печи (при большом избытке воздуха) органические примеси и добавки могут преждевременно выгореть.

Поэтому окислительная газовая среда на стадии термоподготовки, как правило, нежелательна, хотя имеется и другая точка зрения, согласно которой целесо­образно получать высокопрочный керамзитовый гравий с невспученной плотной корочкой. Такая корочка толщиной до 3 мм образуется (по предложению Северного филиала ВНИИСТ) при выгорании органических примесей в поверхностном слое гранул, обжигаемых в окислительной среде.

По мнению автора, при производстве керамзита следует стремиться к повышению коэффициента вспучивания сырья, так как невспучивающегося или маловспучивающегося глинистого сырья для получения высокопрочного заполнителя имеется много, а хорошо вспучивающегося не хватает.

С этой точки зрения наличие плотной корочки значительной толщины на керамзитовом гравии свидетельствует о недо­использовании способности сырья к вспучиванию и умень­шении выхода продукции.

В восстановительной среде зоны вспучивания печи мо­жет произойти оплавление поверхности гранул, поэтому газовая среда здесь должна быть слабоокислительной. При этом во вспучивающихся гранулах поддерживается вос­становительная среда, обеспечивающая пиропластическое состояние массы и газовыделение, а поверхность гранул не оплавляется.

Характер газовой среды косвенно, через окисное или закисное состояние железистых примесей, отражается на цвете керамзита. Красновато-бурая поверхность гранул говорит об окислительной среде (Fe2O3), темно-серая, почти черная окраска в изломе — о восстановительной (FeO).

Технология производства керамзита: 4 основных схемы

Различают четыре основные технологические схемы подготовки сырцовых гранул, или четыре способа производства керамзита: сухой, пластический, порошково-пластический и мокрый.

Сухой способ используют при наличии камнеподобного глинистого сырья (плотные сухие глинистые породы, глинистые сланцы). Он наиболее прост: сырье дробится и направляется во вращающуюся печь. Предварительно не­обходимо отсеять мелочь и слишком крупные куски, напра­вив последние на дополнительное дробление.

Этот способ оправдывает себя, если исходная порода однородна, не содержит вредных включений и характеризуется достаточ­но высоким коэффициентом вспучивания.

Наибольшее распространение получил пластический способ. Рыхлое глинистое сырье по этому способу перерабатывается в увлажненном состоянии в вальцах, глиномешалках и других агрегатах (как в производстве кирпича). Затем из пластичной глиномассы на дырчатых вальцах или ленточных шнековых прессах формуются сырцовые гранулы в виде цилиндриков, которые при даль­нейшей транспортировке или при специальной обработке окатываются, округляются.

Качество сырцовых гранул во многом определяет ка­чество готового керамзита.

Поэтому целесообразна тщательная переработка глинистого сырья и формование плотных гранул одинакового размера.

Размер гранул задается исходя из требуемой крупности керамзитового гравия и установленного для данного сырья коэффициента вспучи­вания.

Гранулы с влажностью примерно 20% могут сразу направляться во вращающуюся печь или, что выгоднее, предварительно подсушиваться в сушильных барабанах. В других теплообменных устройствах с использованием тепла отходящих дымовых газов вращающейся печи. При подаче в печь подсушенных гранул ее производительность может быть повышена.

Таким образом, технология производства керамзита по пластическому способу сложнее, чем по сухому.

Более энергоемко, требует значительных капиталовложений. Но, с другой стороны, переработка глинистого сырья с разрушением его естественной структуры, усреднение, гомогенизация, а так­же возможность улучшения его добавками позволяют увеличить коэффициент вспучивания.

Порошково-пластический способ отличается от пластического тем, что вначале помолом сухого глинистого сырья получают порошок, а потом из этого по­рошка при добавлении воды получают пластичную глиномассу, из которой формуют гранулы, как описано выше. Необходимость помола связана с дополнительными затрата­ми. Кроме того, если сырье недостаточно сухое, требуется его сушка перед помолом. Но в ряде случаев этот способ подготовки сырья целесообразен: если сырье неоднородно по составу, то в порошкообразном состоянии его легче перемешать и гомогенизировать; если требуется вводить добавки, то при помоле их легче равномерно распределить.

Если в сырье есть вредные включения зерен известняка, гипса, то в размолотом и распределенном по всему объему состоянии они уже не опасны.

Если такая тщательная переработка сырья приводит к улучшению вспучивания, то повышенный выход керамзита и его более высокое качество оправдывают произведенные затраты.

Мокрый (шликерный) способ заключается в разведении глины в воде в специальных больших емкостях — глиноболтушках. Влажность получаемой пульпы (шлике­ра, шлама) примерно 50%. Пульпа насосами подается в шламбассейны и оттуда — во вращающиеся печи. В этом случае в части вращающейся печи устраивается завеса из подвешенных цепей. Цепи служат теплообменником: они нагреваются уходящими из печи газами и подсушивают пульпу, затем разбивают подсыхающую «кашу» на гранулы, которые окатываются, окончательно высыхают, нагреваются и вспучиваются. Недостаток этого способа — повышенный расход топлива, связанный с большой начальной влажностью шликера. Преимуществами являются достижение однородности сырьевой пульпы, возможность и простота введения и тщательного распределения добавок, простота удаления из сырья каменистых включений и зерен известняка. Этот способ рекомендуется при высокой карьерной влажности глины, когда она выше формовочной (при пластическом формовании гранул). Он может быть применен также в сочетании с гидромеханизированной добычей глины и подачей ее на завод в виде пульпы по трубам вместо применяемой сейчас разработки экскаваторами с перевозкой автотранспортом.

Керамзит, получаемый по любому из описанных выше способов, после обжига необходимо охладить. Технология производства керамзита.

Установлено, что от скорости охлаждения зависят прочностные свойства керамзита. При слишком быстром охлаждении керамзита его зерна могут растрескаться или же в них сохранятся остаточные напряжения, которые могут проявиться в бетоне. С другой стороны, и при слишком мед­ленном охлаждении керамзита сразу после вспучивания возможно снижение его качества из-за смятия размягченных гранул. А также в связи с окислительными процессами, в результате которых FeO переходит в Fe2O3, что сопро­вождается деструкцией и снижением прочности.

Сразу после вспучивания желательно быстрое охлаж­дение керамзита до температуры 800—900 °С для закрепления структуры и предотвращения окисления закисного железа. Затем рекомендуется медленное охлаждение до температуры 600—700 °С в течение 20 мин для обеспечений затвердевания стеклофазы без больших термических на­пряжений, а также формирования в ней кристаллических минералов, повышающих прочность керамзита. Далее возможно сравнительно быстрое охлаждение керамзита в течение нескольких минут.

Технология производства керамзита

Первый этап охлаждения керамзита осуществляется еще в пределах вращающейся печи поступающим в нее воздухом. Затем керамзит охлаждается воздухом в барабанных, слоевых холодильниках, аэрожелобах.

Для фракционирования керамзитового гравия используют грохоты, преимущественно барабанные — цилиндрические или многогранные (бураты).

Внутризаводской транспорт керамзита — конвейерный (ленточные транспортеры), иногда пневматический (потоком воздуха по трубам). При пневмотранспорте возможно повреждение поверхности гранул и их дробление. Поэтому этот удобный и во многих отношениях эффективный вид транспорта керамзита не получил широкого распространения.

Фракционированный керамзит поступает на склад готовой продукции бункерного или силосного типа.

Технология производства керамзита, раскрыта не в полной мере в данной статье. Но, если у Вас появились вопросы, то можете задать их нашим менеджерам в любое удобное время.

Как делается керамзит?

Само слово «керамзит» в переводе с греческого обозначает «обожженная глина». Уже из этого названия понятно, что для получения керамзита глину нужно обжечь. Сущность технологического процесса сводится к следующему: подготовленную глину подвергают резким тепловым ударам, что позволяет добиться пористости материала, его вспучивания. Благодаря оплавлению внешней оболочки, керамзит герметизируется и приобретает высокую прочность.

Особенности технологии производства

Сырьем для получения керамзита являются преимущественно осадочные глинистые породы, реже – метаморфические (аргиллит, глинистые сланцы и другие камнеподобные породы).

Они имеют сложный состав и включают в себя как глинистые минералы (гидрослюды, каолинит и т. д.), так и полевой шпат, кварц, карбонаты, органические и железистые примеси.

Из чего же делают этот строительный материал? Лучше всего для изготовления керамзита подходят глины, которые содержат максимум 30% кварца.

Подходит ли тот или иной материал для производства, устанавливают с помощью специальных исследований. Главные требования к сырью:

1. возможность вспучивания при обжиге;
2. легкоплавкость;
3. определенный интервал вспучивания.

Иногда в сырье вводят специальные добавки для повышения коэффициента вспучивания. В качестве добавки может быть использованы органические (соляровое масло, мазут и др.), железистые вещества, горные породы (перлит, алунит и т. п.) или искусственные вещества.

В результате переработки исходного сырья получают сырцовые гранулы определенных размеров и состава. Эти гранулы поддаются термической обработке: они просушиваются, обжигаются и охлаждаются. На следующем этапе полученный материал сортируют по плотности и в случае надобности дробят на более мелкие фракции. После сортировки керамзит готов к складированию или отгрузке к месту использования.

Основные этапы изготовления керамзита:

• завоз сырья;
• сушка глины;
• обжиг сырья;
• охлаждение гранул;
• разделение на фракции;
• транспортировка и складирование.

Добыча исходного сырья

Процесс производства керамзита начинается с добычи глинистого сырья в карьерах и перевозки его в глинозапасник. Разработка выполняется открытым способом, с использованием одно- и многоковшовых экскаваторов.

Добыча сырья проводится по всей высоте, не выделяя отдельные пласты.
Если выполняется добыча камнеподобных пород, таких как аргиллиты или глинистые сланцы, прибегают к проведению буровзрывных работ. Разработку таких пород можно делать круглый год, в том время как мягкие породы добывают лишь в определенный период.

Чтобы производство керамзита было непрерывным, оборудуют специальные морозостойкие глинохранилища, которые могут вместить около полугодового запаса материала. Также для хранения глины используют промежуточные конусы, в которых она находится на открытом воздухе несколько месяцев.

Вследствие влияния температуры, периодического увлажнения и высыхания природная структура материала частично нарушается. Это значительно облегчает процесс дальнейшей переработки сырья в однородную массу.

Способы получения керамзитовых гранул

Существует четыре основных способа изготовления керамзита, которые отличаются своей технологией:

1. сухой;
2. мокрый;
3. порошково-пластический;
4. пластический.

Выбор конкретного способа зависит от качества сырья.

Сухой способ

Этот способ является наиболее простым. Он применяется в случае, когда имеют дело с камнеподобным сырьем. Вначале его дробят, затем отправляют во вращающуюся печь. Такой способ наиболее эффективен, если порода однородная, без вредных включений. Он отличается невысокими затратами и низкой энергоемкостью.

Мокрый (или шликерный) способ

Глину помещают в емкости большого размера – глиноболтушки. Затем ее разводят водой, получая шликер влажностью около 50%. Его подают насосами в шламбассейн, откуда он перемещается во вращающуюся печь. Здесь он разбивается на отдельные гранулы. Их высушивают газы, которые выходят из печи.

Мокрый способ требует большого расхода топлива, поскольку шликер имеет высокую влажность. Однако он позволяет очищать сырье от каменистых включений, вводить в него добавки, получать однородную массу. Его используют в случае высокой влажности исходного сырья.

Пластический способ

Этот метод наиболее распространен при производстве керамзита. Он предусматривает увлажнение рыхлого сырья и его переработку в вальцах или глиномешалках. Процесс изготовления керамзита напоминает производство кирпича.

Из полученной массы на дырчатых вальцах или ленточных прессах формируют цилиндрические гранулы, которым позже придается шарообразная форма. Гранулы сразу отправляют во вращающуюся печь или дополнительно просушивают в специальных барабанах.

Пластический способ более сложный, энерго- и капиталозатратный, чем сухой, но он позволяет сделать материал с лучшими свойствами. Во время переработки природная структура сырья нарушается, оно гомогенизируется, поэтому имеет более высокий коэффициент вспучивания.

Порошково-пластический способ

Вначале сухое сырье доводят до порошкообразного состояния, затем разводят водой. В итоге получают пластичную массу, из которой формируют гранулы. Этот метод является довольно затратным, поскольку необходимо дополнительно выполнять измельчение материала. Еще одним недостатком является необходимость дополнительной сушки гранул.

Поскольку качество готового материала зависит от качества сырцовых гранул, сырье необходимо хорошо перерабатывать и формировать одинаковые по размеру гранулы. Их параметры устанавливаются в зависимости от коэффициента вспучивания сырья.

Охлаждение гранул

После обжига керамзит следует охладить. Охлаждение начинается еще во вращающейся печи, благодаря поступающему воздуху. Далее оно продолжается в аэрожелобах, барабанных холодильниках и т. п.

От того, насколько быстро выполнено охлаждение гранул, зависит прочность материала. Если охлаждение произошло слишком быстро, гранулы могут треснуть. При медленном охлаждении качество материала может снизиться в результате размягчения и смятия гранул.

Поэтому керамзит охлаждают до 800-900 градусов сразу же после вспучивания. После этого выполняют охлаждение до 600-700 градусов на протяжении 20 минут.

Это нужно для того, чтобы затвердение произошло без большого термического напряжения, и сформировались кристаллические минералы, которые увеличивают прочностные качества материала. Дальнейшее охлаждение можно выполнять довольно быстро.

Фракционирование и транспортировка

Для фракционирования применяют барабанные грохоты, которые имеют цилиндрическую или многогранную форму.

Транспортируют керамзит в пределах завода пневматическим способом или по ленточному конвейеру. Более популярен конвейерный способ, так как транспортировка по трубам с помощью воздушного потока приводит к повреждению оболочки и дроблению гранул.

Хранят готовый материал на складе силосного или бункерного типа. Для этого керамзит предварительно фасуют по специальным влагозащитным мешкам различного объема.

Сертификация материала

Поскольку технология получения керамзита довольно трудоемкая и сложная, любые нарушения могут негативно повлиять на качество изделий. Поэтому при покупке обязательно необходимо ознакомиться с сертификатом соответствия.

Существует ГОСТ 9759-76, в котором указаны требования к параметрам гранул, весу и прочности керамзита. Именно прочность выступает главным показателем, который принимают во внимание при допуске материала в эксплуатацию.

Керамзит является важным компонентом керамзитобетона, и ни одна компания по изготовлению легких бетонов не станет приобретать его без наличия нужных документов. Кроме этого, он получил широкое применение в сфере строительства. В сертификате соответствия указывается информация об экологической безопасности материала, его соответствии санитарным нормам, даются рекомендации относительно хранения и транспортировки.

Оборудование для производства керамзита

Линия для получения керамзита состоит из:

• рыхлительных устройств;
• дырчатых вальцов;
• глиномешалки;
• сушильных барабанов;
• печи для проведения обжига;
• бункеров;
• пневматических транспортеров;
• ленточных или других конвейеров;
• лотков;
• сортировщиков гравия и др.

Для первичной обработки сырья используется специальная дробилка. Она включает в себя узел измельчения, который состоит из таких элементов:

1. лопастные валы, вращающиеся в направлении друг друга;
2. жесткая рама;
3. привод с зубчатой передачей;
4. приемный бункер.

Когда валы начинают вращаться, сырье измельчается до требуемых размеров. Для введения специальных добавок применяется смеситель.

Обжиг сырья происходит во вращающейся печи. Она имеет цилиндрический стальной корпус и состоит из таких элементов:

• загрузочная и разгрузочная головка;
• опорная станция;
• приводы;
• уплотнения концов печи;
• кожух венцовой пары и т. д.

Для установки печки оборудуют фундамент. В роли опоры используют сварную раму и ролики, регулируя их положение.

Производство в домашних условиях

Используя качественное оборудование, можно изготовить около 250 тыс. куб. м керамзита за год. Для получения керамзита в домашних условиях можно использовать мини завод. Топливом для него может служить мазут, уголь или природный газ.

С помощью мини завода можно получать керамзитовый песок с размером гранул от 0,16 до 5 мм. Для их изготовления гранулированное или измельченное сырье обжигают в печи кипящего слоя. Очень часто для домашнего использования приобретают специализированные дробилки, которые значительно упрощают сам процесс производства.

Стоит отметить, что имея чертежи, материал и желание — дробилку для керамзита можно сделать своими руками.

Используя мини завод, можно произвести керамзитовый песок из некондиционного гравия. Чтобы получить глинозольный керамзит, в качестве сырья используют легкоплавкие породы и золу от сжигания каменного, бурого угля или торфа. В итоге получается заполнитель, свойства которого похожи на свойства обычного керамзита. Зольный керамзит можно получать как обжиговым, так и безобжиговым способом.

С помощью такого приспособления можно произвести примерно 30 тыс. куб. м материала за год. Получение керамзита является довольно энергоемким, но отличная производительность и хороший спрос на продукцию обусловливают быструю окупаемость проекта.

Этапы производства керамзита | ООО «АКЗ» (Алексинский керамзитовый завод)

Для того чтобы материал получился высокого качества, важно грамотно подобрать сырье и подходящую технологию производства. ООО «АКЗ» раскрывает секреты всех этапов и технологию производства керамзита.

Для того чтобы материал получился высокого качества, важно грамотно подобрать сырье и подходящую технологию производства. Технология производства керамзита включает следующие основные этапы:

• добыча сырья (глины) в карьере и его транспортирование в глинозапасник;
• лабораторные испытания;
• дробление глины. На выходе получаются сырцовые гранулы установленного размера;
• термическая обработка сырцовых гранул, включающая сушку, обжиг и последующее охлаждение продукта;
• при необходимости дробление готового продукта;
• контроль качества производимого товара;
• сортировка керамзита по фракциям;
• складирование товара;
• фасовка товара;
• отгрузка заказчику.

Разработку месторождений глинистых пород производят открытым способом. Для добычи глинистого сырья используют одноковшовые и многоковшовые экскаваторы, ведущие разработку в карьере по всей высоте уступа, при необходимости с выделением отдельных пластов материала.

Мягкие глинистые породы добывают в карьерах, работающих сезонно, камнеподобные — в течение всего года. Для обеспечения непрерывной работы заводов устраивают глинохранилища вместимостью до полугодового запаса сырья с предохранением его от промерзания. Запасы глины также хранят в промежуточных конусах, где она вылеживается в течение нескольких месяцев на открытом воздухе.

В результате температурных воздействий, особенно мороза, переменного увлажнения и высушивания происходит предварительное разрушение естественной структуры сырья, значительно облегчающее его последующую переработку в однородную формовочную массу.

Технологические особенности производства керамзита

В качестве сырья для изготовления данной категории нерудных материалов используются преимущественно осадочные глинистые породы. Они имеют сложный состав и состоят как из минералов (гидрослюды, каолинита), так и из полевого шпата, кварца, карбонатов, органических и железистых примесей. Возможность использования сырья для производства керамзита определяется по критериям вспучивания во время обжига, легкоплавкости и нужного интервала вспучивания. Иногда для модификации данных параметров в материал могут быть добавлены специальные компоненты — органические или синтетические вещества.

Результатом обработки исходного сырья являются сырцовые гранулы нужного состава и размеров. Они подвергаются термической обработке — просушиванию, обжигу и охлаждению. На следующем этапе полученный материал сортируется и при необходимости дробится на мелкие фракции.

Оборудование для производства керамзита

Изготовление материала осуществляется с применением широкого спектра дорогостоящего оборудования — смесителей, специальных станков для разрыхления глины, камневыделительных и дырчатых вальцов, сушильных барабанов, печей для обжига, бункеров, пневматических транспортеров и аппаратов для сортировки гравия. Также для производства керамзита используются лотки, конвейеры, силосные банки и другие приспособления, объединенные в технологические линии.

Более подробную информацию читайте в нашей статье «производство керамзита».

Добыча сырья (глины)
1 этап производства керамзита.

Добыча сырья (глины)
2 этап производства керамзита.

Добыча сырья (глины) однокошковым экскаватором. 3 этап производства керамзита.

Добыча сырья (глины) однокошковым экскаватором. 4 этап производства.

Транспортироване глины в глинозапасник
5 этап производства керамзита

Транспортироване глины в глинозапасник
6 этап производства керамзита

Дробление глины
7 этап производства керамзита

Дробление глины
8 этап производства керамзита

Транспортирование глины в сушильный барабан 9 этап производства керамзита

Термическая обработка сырцовых гранул
10 этап производства керамзита

Термическая обработка сырцовых гранул
11 этап производства керамзита

Термическая обработка сырцовых гранул
12 этап производства керамзита

Термическая обработка сырцовых гранул
13 этап производства керамзита

Транспортирование готового продукта в силоса 14 этап производства керамзита

Готовый продукт
15 этап производства керамзита

Отгрузка готового продукта заказчику
16 этап производства керамзита

Отгрузка готового продукта заказчику
17 этап производства керамзита

Отгрузка готового продукта заказчику
18 этап производства керамзита

Обслуживание оборудования
19 этап производства керамзита

Контроль качества
20 этап производства керамзита

Обслуживание техники
21 этап производства керамзита

Лабороторные испытания
22 этап производства керамзита

Взаимодействие с партнерами
23 этап производства керамзита

Ведение складской логистики.
24 этап производства керамзита.

Созерцание на природу.
25 этап производства керамзита.

Керамзит. Свойства, плюсы и минусы керамзита в строительстве.

    Керамзит — это сыпучий строительный материал, разной фракции, изготавливаемый из натуральной  глины и сланца, характеризующийся высокой пористостью и легкостью.  Название материала на слуху практически у каждого, однако, совсем не каждый имеет представление о достоинствах этого простого и в то же время очень эффективного строительного материала, который может дать фору многим современным утеплителям и строительным добавкам. Ниже поговорим о назначении керамзита, о пользе данного материала для будущего домовладельца, насколько материал может выручить обычного частного застройщика, о всех достоинствах и недостатках керамзита в строительстве.

   Производство керамзита  его состав

Состав керамзита

Основным материалом, из которого изготавливается строительный керамзит – это осадочные глинистые породы. Состав глинистых пород достаточно разнообразен и включает в себя не только обычную глину, а разнообразные примеси: кварца до 30%,  органических соединений, полевого шпата, карбонатов и незначительное количество соединений разного рода металлов. Состав керамзита зависит от особенностей той или иной местности,  где осуществлялась добыча сырья для производства.

Кроме изначально содержащихся в сырье компонентов, для достижения эффекта вспучивания в состав, на стадии производства могут добавляться искусственные примеси и органические соединения (соляра и масло).

Производство керамзита

Зависит от состава природного сырья и осуществляется тремя основными способами:

• Сухой способ производства

Используется для изготовления керамзита из максимально однородной глинистой  каменистой  породы, с минимальным количеством имеющихся примесей. Добытую однородную породу дробят и отправляют на обжиг. Считается самым простым и дешевым способом производства керамзита.

• Мокрый способ производства

При данном способе глинистую породу смешивают с водой и дополнительными примесями, которые необходимы для получения определенных свойств керамзита. Данную смесь подают во вращающуюся печь, где она комкуется естественным способом и высушивается под воздействием печных газов.

Такой способ эффективен при использовании влажной глинистой породы и необходимости дополнительных включений в материал.

печь для производства керамзита

• Пластичный способ производства

Наиболее затратный способ, с помощью которого создается материал с улучшенными техническими характеристиками. В данном случае, также применяется увлажнение сырья и добавка дополнительный примесей, для достижения однородной массы. Но в отличие от сухого производства, из полученной смеси, на ленточном прессе формируется гранулы примерно одинаковой формы, которые подаются в печь для обжига и просушки. Таким образом, получается твердый керамзит однообразной формы,  со всеми свойствами кирпича. Однако, в отличие от кирпича, имеющий большую теплоэффективность, за счет пористости и значительно меньший вес.  Подробнее про свойства кирпича.

 Применение керамзита в строительстве

Керамзит — это универсальный материал. Его широко применяют не только в строительстве зданий, но и при строительстве инфраструктуры: дорог и автомагистралей,  в сельском хозяйстве, садоводстве.

Рассмотрим пользу керамзита для строительства:

• Высокоэффективный утеплитель. Пористость материала делает его хорошим утеплителем, потому с помощью керамзита утепляют стены дома с наружной стороны, путем заполнения пространства между основной, несущей, стеной и облицовочным слоем кирпича или иного материала. Таким же образом утепляют потолок, путем насыпи слоя на чердачном перекрытии и пол, создавая кармазинный слой между цементной стяжкой и черновым основанием пола. Также используется в качестве утеплительной насыпи под деревянный настил пола.

  керамзитом можно утеплять стены, пол и крышу

• Изготовление керамзитобетонных строительных блоков. Керамзит является основным материалом для изготовления такого уникального, высокоэффективного и экологичного материала для строительства домов как керамзитобетонные блоки. Подробнее про свойства керамзитобетона.

  производство керамзитных блоков

• Хорошая подложка для многих оснований. Используется как подложка для системы – теплый пол, для заливки утепленной стяжки полов, использование керамзита исключает необходимость закладки глубокого фундамента, который не будет промерзать.
• Утеплитель для систем отопления. Благодаря своей низкой теплопроводности, насыпь керамзита сохраняет стабильную температуру в сантехнических системах и способствует планомерному понижению или повышению температуры в них, при резком изменении температуры.
• Используется для выравнивания полов. Благодаря легкому весу, насыпью керамзита, можно выровнять большие перепады в плоскости полового покрытия и при этом, не создавая дополнительной весовой нагрузки на фундамент. 5-10 см каменного щебня или чистой бетонной стяжки значительно тяжелее такого же слоя керамзита.

 Свойства и плюсы керамзита в строительстве

•  Легкий вес. В зависимости от сырья, примесей и фракции вес керамзита на метр кубический может разниться от 250 до 1000 кг.
• Высокая прочность. Способ производства и сырье из которого производится керамзит практически идентичен производству кирпича, а потому и прочность керамзита сравнима с прочностью кирпича. Чем менее пористые гранулы керамзита, тем более он прочный.
• Пожаробезопасный. Керамзит это фракция искусственного камня, производство которого осуществляется путем обжига под воздействие высоких температур. Керамзит не горит и не поддерживает огонь и полностью пожаробезопасен.
• Водостойкость. Керамзит пористый материал и от способа его производства зависит его водостойкость. Обожжённые гранулы керамзита, с закрытыми порами водостойкие и даже плавают в воде длительное время, практически не впитывают жидкость. Водопоглощение такого керамзита составляет 8-10%. Керамзит же с открытыми порами, произведенный сухим способом, имеет открытие поры и хорошо впитывает влагу. Его водопоглощение может составлять до 20%.

  водостойкость сохраняется только при качественном материале

• Теплопроводность и морозоустойчивость. По данному показателю керамзит на высоком уровне, и его теплопроводность обратно пропорциональна его пористости. Высокая пористость обеспечивает хорошее удержание тепла. Именно поэтому одно из основных назначений керамзита в строительстве – это утепление стен, полов и потолков. Конечно для достижения одного и того же эффекта слой керамзита должен быть толще слоя минеральной ваты. Но в дангом случае керамзит выигрывает своей долговечностью, прочностью и рядом других показателей. При этом, слой керамзита в 10 см, по теплопроводности эквивалентен кирпичной стене в 50 см и 25 см стены из натуральной древесины.
• Звукоизоляция. Керамзит имеет хорошие показатели в качестве звукоизоляционного материала. Хорошо поглощает звуки и подавляет шумы с улицы и между этажами. Эффективно решает проблему с громким соседями и недовольными соседями снизу.

  слой керамзита должен быть не менее 10-15 см

• Долговечность. Правильная комбинация с другими материалами и соблюдение технологии монтажа керамзита обеспечит его функциональность и целостность многие десятилетия. Поскольку он не подвергается прямому воздействию окружающей среды, долговечность керамзита может достигать и 100 лет.
• Химическая и биологическая устойчивость. Не вступает в химическую реакцию с большинством химических соединений, кислотами, щелочам и прочими. В керамзите не создаются условия для разведения плесни и грибка.
• Не интересен грызунам и насекомым. Благодаря сыпучести керамзита, грызуны и насекомые не могут оборудовать себе жилье в данном материале. Возможные гнезда или норы грызунов просто самозасыпаются керамзитом еще на этапе оборудования. Потому, даже случайно забежавший грызун покинет стены и крышу Вашего дома.

  в керамзите не заводятся мыши в отличие от других видов утеплителя

• Экологичный материал. Использование натуральных природных материалов – глины, гарантирует безопасность керамзита для здоровья. Не накапливает вредные вещества, запахи и радиационный фон. В Европейском регионе, дома из керамзитобетона являются аналогии здорового и экологичного дома.

Минусы керамзита в строительстве

• Большое водопоглощение некоторых видов керамзита. Керамзит изготовленный методом сухого дробления, поры которого открыты хорошо впитывает влагу и жидкость. Такой материал можно отличить по шершавой поверхности с видимыми и открытыми порами.   Быстро впитывает и долго отдает влагу. При этом свойства материала как утеплителя теряются. Подобный керамзит, все таки, можно использовать в качестве утеплителя, но для этого следует предусмотреть влагозащитный и парозащитный слои.
• Съедает площадь помещения. Для эффективной теплоизоляции и шумоизоляции необходимо закладывать слой керамзита минимум от 10 до 15 см. Для некоторых конструктивов слой керамзитной насыпи рекомендуется до 30 см.

  съедает много площади

• Не подходит в качестве утеплителя для регионов с повышенной влажностью, длительной и холодной зимой. Это материал, скорее для южных территорий, где более сухой климат и короткая, достаточно теплая зима. Для того что бы утеплить помещение в суровых условиях отрицательных температур необходим слой керамзита до одного метра. В подобных условиях , наиболее эффективными будут альтернативные материалы, такие как минеральная вата или же пенополистирол

Технология производства керамзита | Новости в строительстве

Технология производства керамзита основана на способе термоудара с  обжигом гранул в монослое, при этом  для его получения используется кольцевая (карусельная) печь с вращающимся подом. Такая печь применяется в металлургической промышленности с некоторыми конструктивными изменениями, для закладки стального литья.

Керамзит является основным видом искусственных пористых заполнителей используемых в строительстве, на долю которого приходится свыше 68% объема производства. Получают керамзит из слабовспучивающихся глин, но с повышенным содержанием карбонатных примесей. Технология производства легкого керамзитового гравия, предложенная ЦНИИЭПсельстроем исходит из следующих предпосылок:

1. Скорость нагрева должна быть максимальной, так как это способствует сохранению большей части паров и газов, обусловливающих поризацию.

2. Оптимальная температура обжига гранул ограничивается верхним пределом интервала вспучивания и температурой размягчения глин.

Технология производства керамзита основана на способе термоудара с  обжигом гранул в монослое, при этом  для его получения используется кольцевая (карусельная) печь с вращающимся подом. Такая печь применяется в металлургической промышленности с некоторыми конструктивными изменениями, для закладки стального литья.

Читать далее на http://stroivagon.ru азерит

Такая печь считается  более удачной в технологическом плане. так как она лишена тех недостатков, которые возникают во вращающихся печах, в пересыпающемся слое во время обжига. При этом удается избегать перетирании гранул керамзита и значительные теплопотери в процессе производства.Технология производства керамзита способом термоудара состоит из следующих основных операций:

Читать далее на http://stroivagon.ru -гравий керамзитовый

1. Изготовление сырцовых гранул, сушку сырцовых гранул и предварительную термоподготовку гранул на оборудовании существующих керамзитовых заводах.

2. Обжиг керамзитовых гранул в кольцевой печи и охлаждение керамзита.

Керамзит имеющий наименьшую среднюю плотность образуется в условиях термоподготовки гранул при температуре 200…250°С в течении 25…35 минут.Термоподготовка гранул керамзита в течении 25 минут и более при температуре 300 °С и выше увеличивает плотность гранул на 60…70 %. Установлены следующие оптимальные режимы предварительной термоподготовки гранул керамзита:

1. Сушка в сушильном барабане при температуре 100…120°С в течении 30 минут  до остаточной влажности в пределах 12…17 %.

2. Термообработка  в течении 25 минут при температуре 200…250°С до остаточной влажности 0…3 %.

Определение оптимальных параметров вспучивания гранул производилось для способа термического удара. При этом замечено что обжиг гранул керамзита из курского суглинка способом термического удара в температурном интервале вспучивания позволяет получить легкий керамзитовые гранулы со средней плотностью 400 кг/м³. То есть на 32 % ниже средней плотности керамзитовых гранул полученных во вращающихся печах (570…600 кг/м³).

Для наглядности основные физико-механические свойства керамзита, полученного способом термоудара в кольцевой печи, приведены в таблицу № 1.

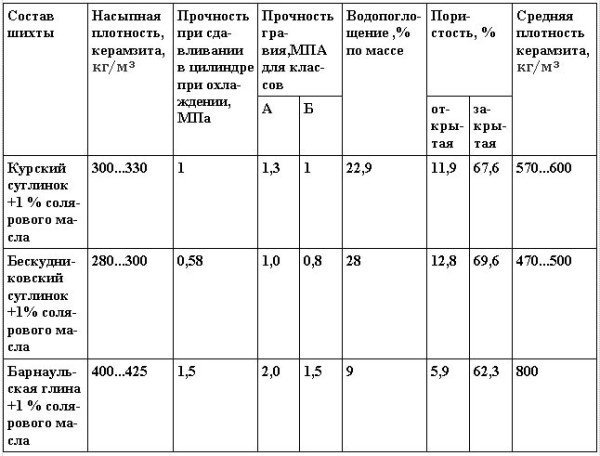

Таблица № 1. Основные физико-механические свойства керамзита, полученного способом термоудара в кольцевой печи

При обжиге гранул керамзита из глины способом термоудара получен керамзит со средней плотностью  280…425 кг/м³. Такие гранулы имеют величину средней плотности значительно ниже, чем керамзитовые гранулы полученные во вращающихся печах. при этом поверхность гранул керамзита получается частично оплавленной но шероховатой и структура равномерно пористая.

Легкий керамзит полученный из слабовспучивающихся глин способом термоудара в кольцевой печи (смотри рисунок-1) выдерживает более 400 циклов замораживания-оттаивания без признаков разрушения (ГОСТ 9753-81*). При этом керамзит имеет сравнительно низкое водопоглощение которое можно объяснить частичным оплавлением его поверхности в процессе производства.

При этом кислотостойкость керамзитовых гранул составляет примерно 90…98 %, а щелочестойкость в пределах 50…60 %. Керамзитовые гранулы показали высокую водостойкость, а коэффициент размягчения составляет всего 0,95…0,96. С использованием в строительстве этого керамзита был получен конструктивный теплоизоляционный керамзитобетон со средней плотностью 850…950 кг/м³, имеющий прочность при сжатии в пределах 3,5…6 МПа.

Предварительный технико-экономический анализ эффективности производства керамзитового гравия способом термоудара показал что снижение средней плотности керамзита в два раза позволит снизить его заводскую себестоимость примерно на 50 %. Разработан проект технологической линии производства керамзитовых гранул способом термоудара в кольцевой (карусельной) печи производительностью 100 тысяч м³ в год.

Производство керамзита

Предложенный способ производства включает сушку и трехстадийную скоростную термообработку гранул керамзита:

1. Предварительная термоподготовка в течении 20…40 минут до 200…400°С.

2. Скоростной подъем температуры до 800…1100°С и изотермическая выдержка при конечной температуре до 10 минут.

3. Вспучивание-скоростной подъем температуры до 1150…1250 °С и изотермическая выдержка при конечной температуре до 5 минут.

Дополнительная термоподготовка при температуре 800…1100°С обеспечивает образование в гранулах окисленной оболочки различной толщины. Характерной особенностью обжига в неподвижном монослое является то, что окисленная оболочка не подвергается абразивному истиранию как при обжиге в пересыпающемся слое и сохраняется до стадии вспучивания.

Это обеспечивает вспучивание гранул при оптимальной температуре без межзернового агрегирования.

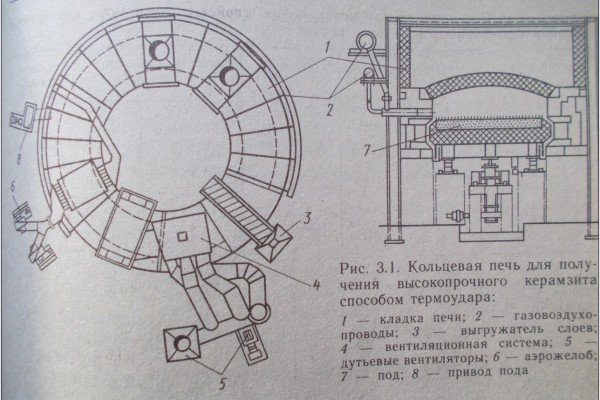

Рисунок-1. Технологическая схема обжигового агрегата. Кольцевая печь для получения керамзита способом термоудара.

1- кладка печи, 2-газовоздухопроводы, 3-выгружатель слоев, 4-вентиляционная система, 5- дутьевые вентиляторы , 6-аэрожелоб, 7 вращающийся под печи, 8-привод пода.

Кольцевая печь с внешним диаметром 15 м состоит из стационарных стен и свода, вращающегося футерованного пода , опорно-упорной системы и ванн гидрозатвора. Толщина стационарных ограждений печи 0,8 м, футеровка пода -0,5 м. Диаметр средней окружности пода и ее длина соответственно- 11,2 и 35,5 м( в том числе 30 метров -зона обжига ), ширина канала печи -2,4 м, высота от поверхности пода до замка свода -0,75 м.

Кольцевой канал заканчивается дымоотборной шахтой, из которой дымовые газы подаются в слоевой подготовитель и далее выбрасываются в атмосферу с помощью концевого дымососа. В обжиговом агрегате технологический процесс осуществляется следующим образом:

Термоподготовительные сырцовые гранулы подаются монослоем барабанным разгружателем на вращающийся под печи и перемещаются в зону горения топлива где происходит их вспучивание. Керамзит с поверхности пода удаляется выгружателем и охлаждается в холодильнике. Полученные в период эксплуатации технологические и теплотехнические показатели опытно-промышленного агрегата приведены в таблицу№ 2, в сравнении с аналогичными характеристиками однобарабанной печи 2,5 х 40 м Кольчугинского ССК.

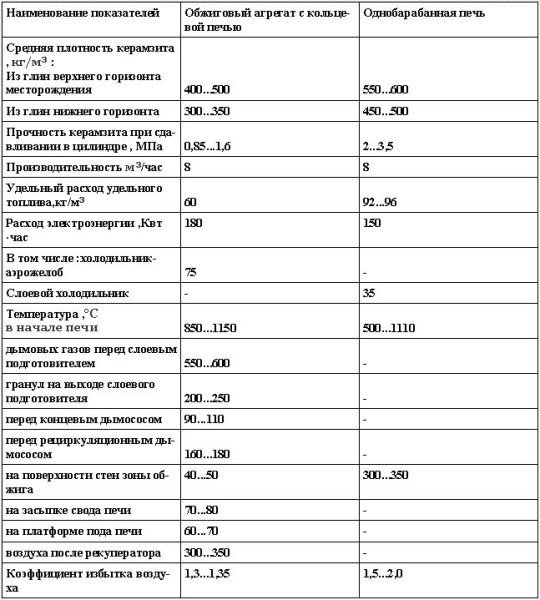

Таблица №2. Физико-механические показатели печных агрегатов

Эти данные а также результаты испытаний привозных глин свидетельствуют о снижении насыпной плотности керамзита на 25…40 % и удельного расхода топлива на 35…45 % по сравнению с производством в однобарабанных печах. Более высокие показатели обжигового агрегата с кольцевой печью обусловлены его следующими тепло-технологическими особенностями.

Обжиг монослоя гранул в стационарных условиях осуществляется при оптимальных температурах вспучивания с перепадом по ширине канала печи ± 5°С без опасности интенсивной агломерации материала. Небольшие конгломераты, образованные точечными сварами гранул, легко разрушаются при падении в приемную течку.

Стабильность температурного режима в печи позволяет использовать для производства керамзита глины с короткими ( менее 50°С) температурными интервалами вспучивания. Следствием интенсификации процесса теплообмена является повышение скорости нагрева материала до 300…350°С/мин, чем обеспечивается скоростной режим обжига-термический удар.

Данные факторы обеспечивают снижение насыпной плотности керамзита  на 25…40 % по сравнению с производством во вращающихся печах. Более совершенная тепловая схема кольцевой печи по сравнению с барабанными обеспечивает снижение расхода топливана обжиг в результате снижения теплопотерь с отходящими печными газами при сжигании топлива при относительно небольших коэффициентах избытка воздуха (а=1,3…1,35).

Это объясняется наличием многочисленных горелочных устройств и хорошей герметизацией печного пространства. А также увеличением толщины теплоизоляции, рекуперацией тепла отходящих печных газов путем подогрева первичного воздуха до 300…350°С.

Эти факторы, а также применение эффективного запечного теплообменника-слоевого подготовителя -обеспечивают снижение удельного расхода топлива на 52…60 кг/м³условного топлива. Конструктивные особенности кольцевой печи обеспечивают более высокие эксплуатационно -технические показатели по сравнению с барабанными печами.

При этом существенным преимуществом является сокращение эксплуатационных расходов на ремонт футеровки печи, что обусловлено долговечностью стационарной кладки печи и футеровка пода.





***** РЕКОМЕНДУЕМ выполнить перепост статьи в соцсетях! *****

Свойства, характеристики, область применения керамзита

Современные строительные технологии не стоят на месте, постоянно в нашу жизнь приходят новые, более совершенные материалы. Наука постоянно работает на тем, чтобы уменьшить вес материала, повысить его рабочие характеристики и минимизировать себестоимость. Особенно важен аспект теплопроводности — как в холодном климате, так и в жарком. В различных климатических поясах, вопрос сохранения тепла всегда на слуху, мерзнуть никому не хочется.

Одним из таких материалов, в мировом масштабе, является керамзит. Его научились производить относительно недавно, благодаря теплоизолирующим свойствам он стал востребован повсеместно.

Керамзит – свойства, характеристики

• длительный срок эксплуатации;
• пожаробезопасный;
• атмосфероустойчивый;
• прочный;
• не выделяет запаха;
• морозоустойчив;
• экологически чист;
• низкая теплопроводность;
• высокая насыпная плотность;
• легкий вес;
• водоустойчив.

Как делают керамзит

Его производное сырье — определенный сорт легкоплавкой глины, экологически безопасной, без примесей и добавок.

Керамзит изготавливают методом обжига глины в печах при высоком давлении и повышенных температурах. Поэтому, на вопрос — что такое керамзит, можно ответить, что это обработанная глина.

В процессе производства, глина закипает, делается пузырьками — гранулами. Внешняя оболочка начинает плавиться, при этом, создается гладкая, ровная поверхность. Если его разрезать аккуратно пополам, мы увидим, что, внутри каждая гранула имеет пористую структуру. На выходе получают гранулы различного диаметра, которые затем сортируют и складируют по размеру. Именно от размера будет зависеть цена и сфера применения.

Виды керамзита

В зависимости от размера зерна и формы, его подразделяют на такие виды:

• Керамзитовый гравий — полукруглые окатыши, цвет — от красного к коричневому.
• Щебень – крупные  осколки керамзита после его дробления. Форма угловатая, с заостренными краями.
• Песок — производственный отсев, по сути побочный, дешевый материал, получаемый в процессе производства.

Керамзитовый гравий в свою очередь делится по фракциям:

• 5 – 10 мм — наиболее востребована в самых различных сферах. Используется как заполнитель в бетонных растворах, участвует в изготовлении теплых, легких керамзитоблоков, применяется в утеплительных фасадных и фундаментных работах. Имеет наивысшую насыпную плотность поэтому часто добавляют к более крупной фракции для заполнения пустот. Крупная фракция имеет низкую насыпную плотность, часто в растворе образуются пустоты, которые негативно сказываются на прочности конечной конструкции.

Такой вид часто используется в различных фильтрационных промышленных системах для очистки воды.

Повсеместное применение имеет в декорировании парковых участков, лужаек, клумб, фонтанов, памятников….В приусадебном участке им отсыпают дорожки, обрамляют цветники.

• 10 – 20 мм также имеет широкую сферу применения. Его часто используют в качестве дренажа для растений. Вносят в почву, тем самым разрыхляя плотный грунт у корней растений, повышая проницаемость грунта влагой и кислородом. В сельском хозяйстве его вносят на грядки в местах посадки овощей, клубники с целью дренирования слежавшегося грунта. Химические свойства керамзита позволяют его применять в качестве дренажа, ведь он не разлагается в почве, а значит экологически безопасен — растения от него ничего вредного не впитают. Вывод однозначен — керамзит для дренажа идеальное решение.

Также данная фракция используется в качестве утеплителя крыш, чердаков, перегородок. С успехом используется в работах для заливки полов. Такой вариант весьма выгоден — полы будут теплыми, не боятся грибка, плесени, влаги.

При прокладке длинных путепроводов, труб, траншея также обязательно утепляется керамзитом, это снижает теплопотери в холодное время года и предохраняет трубы от коррозии.

• 20 – 40 мм самая крупная фракция, также имеет довольно обширное применение. В первую очередь это производство легкого товарного бетона, в больших количествах. Крупный размер зерна способствует его применять в местах, где требуется толстый слой утеплителя. Это могут быть крыши домов, легкий собственный вес не даст высокой нагрузки на стены и перегородки. Еще им утепляют чердаки строений, фундаменты домов.

Керамзитовый песок — отсев, гранулы 0 – 5 мм — это производственные отходы, получаемые в производственном процессе. Как материал, особой ценности не представляет, основное использование имеет в качестве замены обычного песка в растворах. Его себестоимость нулевая поэтому им выгодно замещать обычный строительный песок, цена которого значительно удорожает бетонные массы.

Имеет актуальное применение в устройстве стяжек для пола. Применение керамзита в стяжке позволяет получить ровную теплую поверхность, который не подвержен сырости и грибкам. К тому же, в помещении будет теплее с таким полом. Теплопроводность керамзита значительно ниже, чем у подобных материалов.

При обустройстве гидропонных систем также востребован керамзитовый песок в качестве наполнителя.

Песок, фракции 0 – 3 мм имеет свое уникальное применение в теплых растворах при кладке кирпича. Всем знаком термин — мостики холода, это цементные, холодные швы между кирпичами в кладке. Показатели теплопроводности в среднем 1,15 Вт/м3 С, но, при замене обычного песка на керамзитовый теплопроводность значительно снижается, в цифрах это 0,34 Вт/м3 С.

Керамзитовый щебень – что это

По своим техническим показателям, особой разницы между гравием и щебнем не увидим. Такой же сверхпрочный, устойчивый к агрессивным средам, с низкой теплопроводностью. Отличие только визуальное — форма зерна угловатая, масса не однородная. Но, именно благодаря угловатой форме, щебень имеет лучшее сцепление в бетонном растворе при изготовлении керамобетона. Его применение в приоритете перед гравием.

Бетонные изделия с применением керамзитового щебня имеют легкий вес, высокую прочность, обладают низкой теплопроводностью.

Такой вид керамзита не показан к применению для заливки и стяжки полов в помещениях. Его неоднородная масса не позволит произвести ровную поверхность, его практически не возможно плотно утрамбовать и выровнять. Вполне возможны пустоты в массе, которые обязательно приведут к трещинам в полу и это будет проблематично заделать. Потому как сверху будет лежать основное покрытие — плитка, ламинат, ковровое покрытие…

Керамзитовый щебень с успехом применяется для утепления теплотрасс, гидроизоляция трубопроводов, дренирование почвы для поддержания кислородного и воздушного баланса.

Какой керамзит нужен для стяжки

Стяжка пола может выполняться двумя способами, оба варианта имеют применение.

Сухая стяжка

Перед началом работ, выставляются маяки.

• Чистая бетонная поверхность укрывается полиэтиленовой пленкой с заходом на стены, 5 – 10 см вверх.
• Насыпается керамзит, разравнивается, чем больше размер гранул, тем ниже нагрузка на основание.
• Сухой материал проще разровнять по поверхности, чем уже готовую бетонную смесь.
• Ровный, утрамбованный слой заливается тонким цементным молочком.

Два — три дня необходимо для высыхания, до начала следующих работ.

Мокрая стяжка

Готовый раствор с керамзитом в составе, заливают на подготовленное бетонное основание, на котором уложена пленка. Также дают время для высыхания, после чего производят основную тонкую стяжку для укладки плитки, ламината, других материалов. Установка маячков обязательна, необходимо соблюсти нужный уровень, не выйти за него.

Второй вариант работ более затруднителен в многоэтажных домах, квартирах.  На этаж необходимо доставить бетономешалку либо миксер, плюс ингредиенты для раствора. Это все занимает место, которое в данном случае ограничено. Такой вариант более приемлем в частных домах, где есть где развернуться.

Стяжка пола керамзитобетоном дешевле, чем обычным бетоном. Плюс пол получается более теплым и ровным.

Для выполнения стяжки больше подходит средняя фракция, у нее выше насыпная плотность, что позволит избежать пустот в растворе, но при этом будет больше нагрузка на основание. Если это пол на этаже, этот фактор необходимо учитывать.

Совет при покупке

Керамзит любой фракции продается в мешках или навалом по количеству кубометров. По пути следования к заказчику, он уплотняется и получится количество меньше от заказанного. Расфасовка в мешках более точная, размещать его значительно проще, его не разнесет по всей площадке, не растопчут дети и животные.

Основные преимущества керамзита

Это конечно же его экологическая чистота, низкая цена и свойство беречь тепло, за что он и имеет такую широкую и повседневную сферу применения.

Hydroton (Expanded Clay Pebbles) Руководство по выращиванию

Мир гидропоники может быть немного пугающим для кого-то новичка в методах. Даже предмет выращивания среды может показаться запутанным. Должен ли я использовать цветочную пену? Growstones? Перлит? Кубики оазиса? Кокосовая стружка или клетчатка? Rockwool? Должен ли я просто прыгнуть в реку и порыбачить для камней?

Прежде чем вы начнете дрожать от холодного падения в ближайшей реке, обратитесь к этому руководству за информацией об определенной среде для выращивания, которая довольно популярна среди садоводов-гидропоников.

У Hydroton, также известного как легкий керамзит для керамзита (для краткости Leca), есть любовники и несколько ненавистников, как и любая другая доступная среда.

Позвольте мне потратить немного вашего времени на то, чтобы рассказать о хорошем, плохом, о том, что можно и чего нельзя делать в этом продукте.

Я начну с «Что?»

Послушайте этот пост на подкасте Epic Gardening

Подпишитесь на подкаст Epic Gardening в iTunes

Что такое гранулы из расширенной глины?

При поиске информации по этому вопросу вы обнаружите несколько названий: керамзитовая галька, глиняный камень и глиняные шарики — все это примеры.Это сделано, нагревая глину до более чем 2 000 градусов по Фаренгейту, используя вращающуюся печь, которая дает ему эту подпись в форме гальки. Этот процесс заполняет глину маленькими пузырьками воздуха, что делает ее идеальной для удержания кислорода и влаги вокруг корней растений. Его можно смешать с почвой или использовать отдельно.

Преимущества и недостатки

Глина лека является популярной средой, поскольку имеет ряд достоинств и недостатков. Как эти недостатки влияют на вас, зависит от вашего времени, терпения и ресурсов.Действительно нетерпеливый садовник, вероятно, в любом случае не в том деле и должен заняться чем-то более приятным. Как прыжки с парашютом.

Преимущества керамзитовых гранул

• Эти пористые камешки впитывают влагу и обеспечивают фантастический отвод воды из корней растения.
• Они не только поглощают влагу, но и поглощают любой питательный раствор, который вы добавите.
• Поры в гальке, пространство между ними и их превосходная дренажная функция обеспечивают циркуляцию воздуха, поэтому корни получают много кислорода.
• Они могут длиться долго. Просто мойте и используйте столько раз, сколько вам нужно. Вам не нужно беспокоиться о потере питательных веществ в результате многочисленных стирок, потому что их нет с самого начала. Если они теряют свою полезность, вы можете добавить их в почву ваших открытых садов, чтобы увеличить аэрацию и органическое содержание.
• Они имеют нейтральный уровень pH и довольно негостеприимны для насекомых.
• Вы можете раздавить их, чтобы увеличить задержку воды для использования на стадии прорастания выращивания.
• Они недорогие, потому что они дешевы в изготовлении и могут сэкономить ваши деньги, используя их годами.

Оборотные стороны гранул из расширенной глины

• Как может показаться из названия, эти вещи могут стать тяжелыми. (Hydro- ton , понимаете?) Особенно, если у вас есть полная таблица приливов и отливов.
• Промывка и замачивание перед использованием может занять очень много времени, и красноватая пыль может попасть в процесс в любом месте. Здесь терпение, безусловно, добродетель.
• Глина добывается на полосе, что является причиной паузы среди заботящихся об окружающей среде садоводов.
• Если вы не ополосните и не впитаете их должным образом перед использованием, пыль из глиняной гальки может попасть в некоторые механизмы вашей системы и вызвать проблемы.
• Их превосходный дренаж также может быть проблемой, из-за чего они быстро высыхают.

Как использовать глиняную гальку

Приливно-отливная система и капельная система являются обычными рекомендуемыми методами для использования этой глиняной гальки. Вот некоторые советы, которые следует учитывать при работе с ними.

Доу

Тщательно промойте гальку перед использованием . Как упоминалось ранее, пропуск или экономия на этом шаге могут привести к более дорогим проблемам в будущем. Потратьте время, чтобы сделать это полностью с самого начала. Вы будете рады, что сделали.

Замочите гальку как минимум на шесть часов или, что еще лучше, на 24 часа. Да, среда будет тяжелее, но вашим растениям не придется много работать, чтобы добраться до воды, которой они так отчаянно жаждут.

Удалите растения и иногда промойте . Хотя эти глиняные гранулы известны своим нейтральным pH и недостатком питательных веществ, они все равно могут поглощать и удерживать питательные вещества, которые вы добавляете в пути. Через некоторое время фитотоксичность может накапливаться и вызывать голод у растений. Следите за остатками беловатого налета на поверхности и промойте растение и гальку жидкостью с рН. Вы также можете выщелачивать систему с жидкостью.

Добавьте небольшое количество питательных веществ после полоскания вашей гальки.Вы можете использовать одну четвертую часть своей питательной ценности для выращивания основы или питательного раствора с электропроводностью 0,4 или менее.

Попробуйте начать свои семена , используя глиняную гальку. Вы можете раздавить среду, чтобы увеличить насыщенность, или вы можете держать их целыми, использовать маленькие чистые горшки и покрыть семя несколькими камешками. Мистеры, совершающие взрывы продолжительностью от четырех до 10 секунд каждые два или три часа, приведут к прорастанию. Просто убедитесь, что вы замочили камешки заранее. Если у вас нет господ, ручная подача тоже будет работать, если вы не позволите камушкам высохнуть.

Не следует использовать

Не используйте повторно гальку без промывки, выдержки и стерилизации изопропиловым спиртом или перекисью. Если вы сделаете все правильно, это избавит вас от головной боли.

Не позволяйте камешкам высохнуть . Когда-либо. Период.

Не используйте обычный горшок , если у вас нет выделенного источника воды. Использование обычных горшков иногда может привести к проблемам с водорослями и дренированию.

Не используйте гальку в качестве замены для почвы на открытом воздухе.Вы, конечно, можете использовать их в сочетании с почвой, но не в качестве замены в вашем саду.

Лучшие бренды для использования

• Monster Gardens сравнили Hydro Korrels и Hydroton и обнаружили, что Korrels были превосходнее из-за большего количества дефектов в форме гальки. Больше недостатков означает больше места в продукте для хранения влаги и питательных веществ для доступа корней растений.
• GROW! T Глиняные камешки доступны на Amazon в 40-литровых пакетах.Они предварительно промыты и с меньшей вероятностью ломаются или уплотняются и вызывают системные проблемы.
• Эти керамзитовые камешки leca имеют довольно хороший рейтинг на Амазонке, а камешки более гладкие и более приятные для глаз для декоративного эффекта.
• Глина Hydro Crunch Expanded Clay имеет однородную гальку в 50-литровом пакете с обзорами в основном пятизвездочных.

Альтернативы глиняной гальке

источник

Хотя глинистый заполнитель является популярной средой, используемой в гидропонике, он далеко не единственный метод.Медиа часто объединяются и продаются, как бейсбольные карточки, для фанатов. В следующем списке приведены некоторые из альтернатив глины.

• Камни рекламируются как более экологичная среда для тех, кто занимается добычей глинистой гальки. Камни для выращивания сделаны из переработанных стеклянных материалов, таких как пиво, вино и бутылки с газировкой. Похоже, они совершили налет на чей-то винный шкаф по уважительной причине.
• Sure to Grow — это среда для выращивания на пластиковой основе, которая позволяет охватить пользователей от любви до ненависти.Или это может быть просто маркетинг по сравнению с садоводческим сообществом, одно из двух. Это один из вариантов, чтобы вы могли составить собственное мнение.
• Rockwool может звучать как рок-группа 80-х, но на самом деле это расплавленная скала, пряденная в волокна и спрессованная в кубики. Это старый, но хороший старт для рассады, хотя его заменяют более новыми вариантами.
• Perlite представляет собой вспученное вулканическое стекло, которое обладает превосходным удержанием кислорода благодаря пористому состоянию, но легко сдвигается или смывается, когда вода вступает в непосредственный контакт с ним.Лучше, чтобы этот был смешан с другими растущими СМИ, чтобы сохранить его на месте.
• Нажмите здесь для более растущих средних альтернатив с их взлетами и падениями.

Гранулы из керамзита являются отличным выбором в среде для выращивания, так как они многоразового использования, служат долго и могут использоваться в различных системах гидропоники и на разных стадиях роста растений. Они требуют немного усилий и времени, чтобы извлечь из них максимум пользы, защищая ваши механизмы, но для многих это того стоит.

---

Есть вопросы? Не стесняйтесь спрашивать их в комментариях. Пока вы это делаете, поделитесь своим собственным опытом, используя эти маленькие красные камешки тоже. И если у вас есть друзья, которые хотят узнать больше, поделитесь с ними этой статьей. Спасибо за прочтение!

---

Зеленые пальцы позади этой статьи:
Кевин Эспириту
Основатель

---

.

расширенных глиняных заводов, изготовленных на заказ расширенных глины OEM / ODM производственная компания Всего найдено 54 глиняных завода и компании с 162 продуктами. Источник высококачественной керамзита из нашего большого выбора надежных заводов по производству керамзита. Золотой участник

Тип бизнеса:	Торговая компания
Основная продукция:	Огнеупорные материалы, изоляционные материалы, изделия из керамического волокна, изделия из стекловаты, изделия из каменной ваты
Mgmt.Сертификация:	ISO 9001
владение фабрикой:	Предприятие, полностью находящееся в иностранной собственности
R & D Емкость:	Собственный бренд
Расположение:	Цзыбо, Шаньдун

Diamond Member

Тип бизнеса:	Производитель / Factory
Основная продукция:	Трубы ПВХ, Трубы ПВХ, Фитинги ПВХ, G.I Box, Уличный фонарь
Mgmt. Сертификация:	ISO 9001
владение фабрикой:	Общество с ограниченной ответственностью
R & D Емкость:	Собственная марка, ODM, OEM
Расположение:	Дунгуань, Гуандун

.

Тип бизнеса:	Производитель / Factory , Торговая компания
Основная продукция:	Брикет из древесных опилок Древесный уголь, вермикулит, перлит, , расширенный , , глина , бентонит,
владение фабрикой:	Общество с ограниченной ответственностью
R & D Емкость:	Собственный бренд
Расположение:	Шицзячжуан, Хэбэй
Линии производства:	5

Тип бизнеса:	Производитель / Factory
Основная продукция:	Древесный брикет из древесных опилок, вермикулит, перлит
Расположение:	Шицзячжуан, Хэбэй

Тип бизнеса:	Производитель / Factory
Основная продукция:	Вермикулит, , расширенный Перлит, , расширенный , Глина, Галька, цеолит, Древесный брикет, древесный уголь
владение фабрикой:	Общество с ограниченной ответственностью
R & D Емкость:	OEM
Расположение:	Шицзячжуан, Хэбэй

Diamond Member

Тип бизнеса:	Производитель / Factory , Торговая компания
Основная продукция:	Огнеупорный тигель и глиняный тигель Глиняная тигель , керамический диск для смесителя Керамический диск из глинозема для крана, керамическая трубка из глинозема Al2O3 Тугоплавкая печная труба, трубка из карбида кремния, трубчатая насадка Sic Сопло, алюминиевая трубка из нитридной пластины стержня с запасной частью
Mgmt.Сертификация:	ISO 9001, ISO 14001
владение фабрикой:	Общество с ограниченной ответственностью
R & D Емкость:	OEM, ODM
Расположение:	Чжучжоу, Хунань

Diamond Member

Тип бизнеса:	Производитель / Factory
Основная продукция:	Органоглина, бентонит марки покрытия, бентонит марки чернил, бентонит бурения, бентонит герметика
Расположение:	Сюаньчэн, Аньхой

,
