Какой класс точности электросчетчика выше 1 или 2: что это такое, в чем разница и где он указан

Содержание

что это такое, в чем разница и где он указан

Счетчики электроэнергии — это надежные устройства, способные работать длительное время без замены и ремонта. Однако есть требования к его погрешностям при измерении. И часто случается так, что прибор учета, при замене или первой его установке, приходится покупать потребителю самостоятельно, поэтому вы должны знать, где посмотреть класс точности электросчетчика и что это такое.

Что это такое и где указан

Определение понятие «класс точности» содержится в ГОСТ 52320-2005 часть 11:

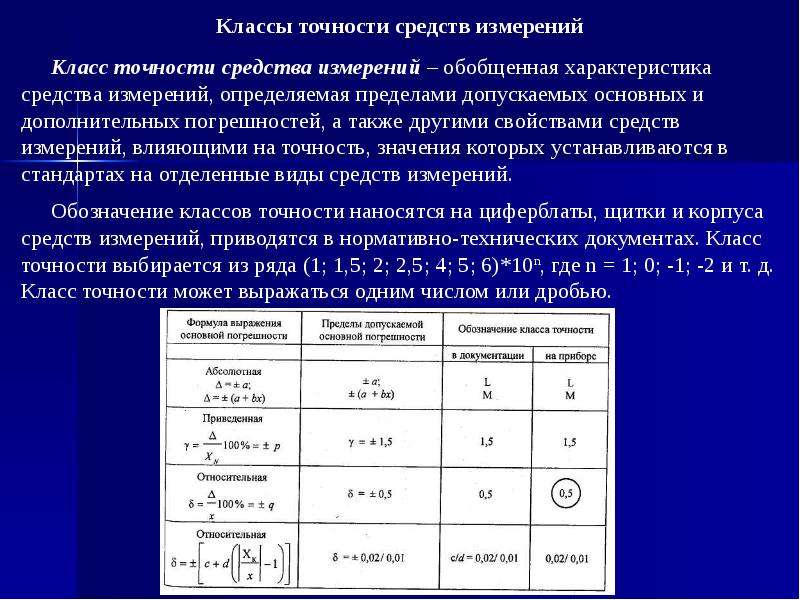

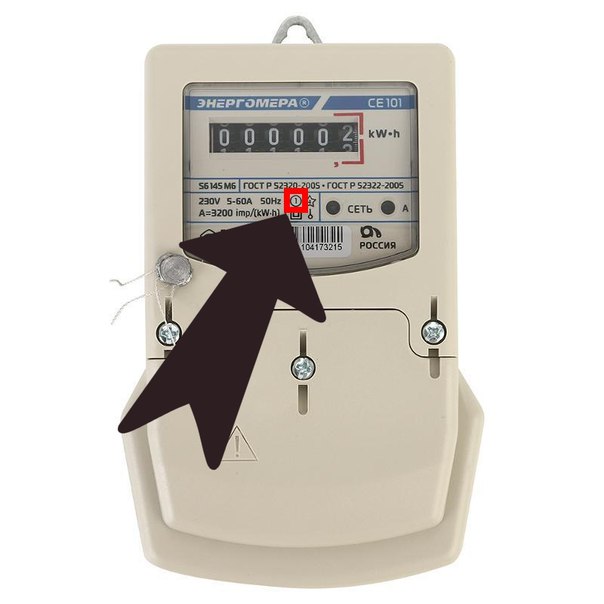

Класс точности указывается на табло электросчетчика в виде цифр и выделяется окружностью.

Краткое определение: Цифра обозначает максимальное значение погрешности (отклонения), допустимое при измерении потребляемой электроэнергии конкретным прибором, измеряется в процентах.

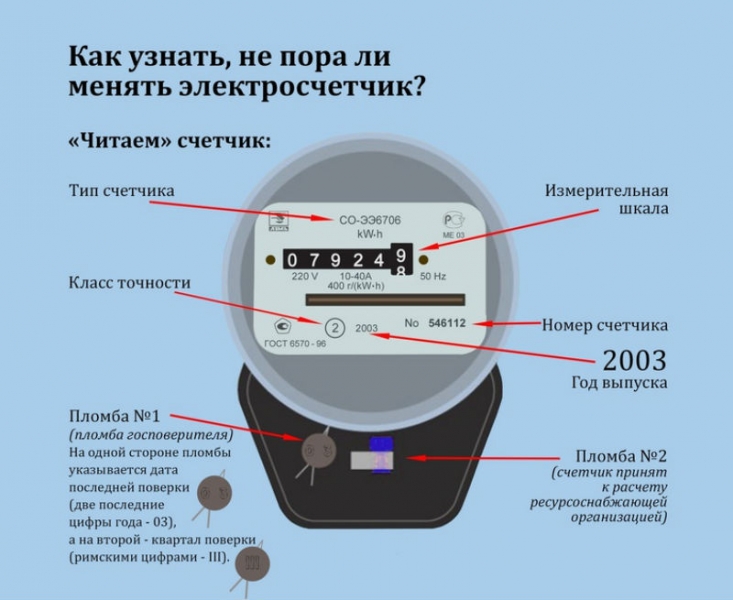

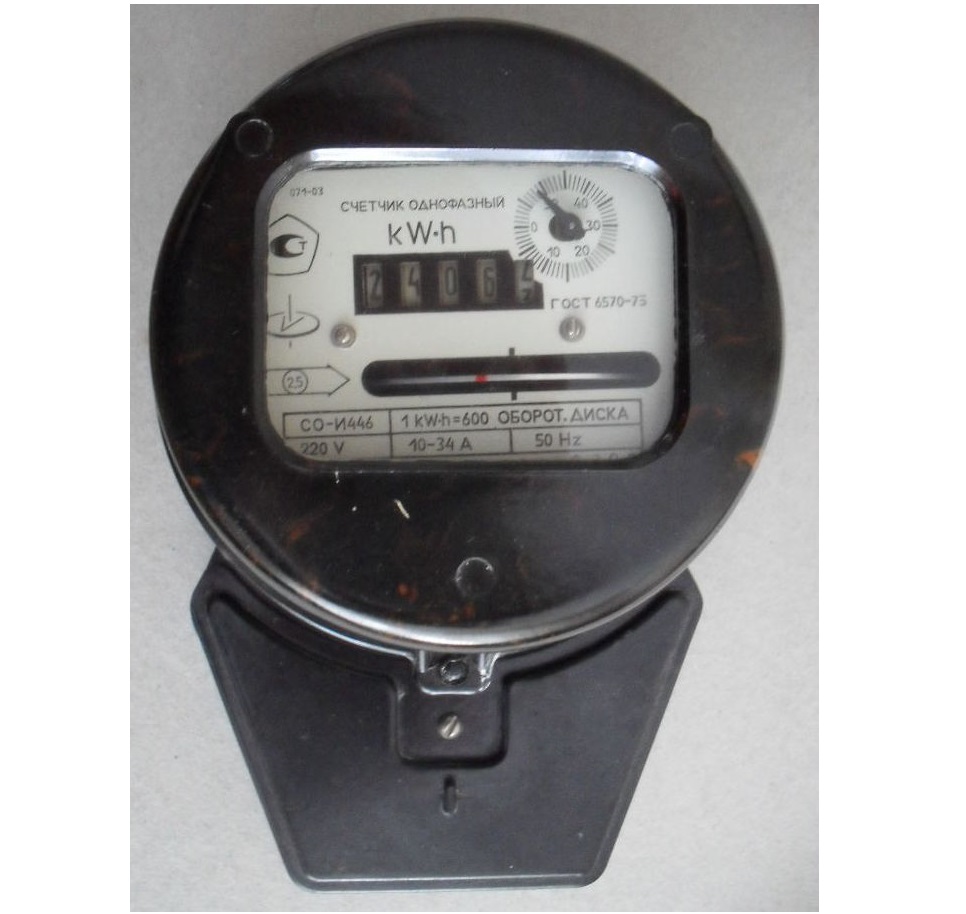

Электросчетчики имеют различный класс точности. Старые индукционные модели, уже снятые с производства, имели большие погрешности (более 2.

5%). В период покоя они потребляли значительное количество электроэнергии, что приводило к повышенному расходу электричества в стране. На рисунке выше представлен старый тип индукционного счетчика. В окружности слева на панели индикации указано значение погрешности 2,5%.

До недавнего времени такими устройствами были оборудованы абсолютно все дома в бытовом секторе и квартиры. Их и сегодня можно встретить в частном доме в деревне, в гаражах и на дачах. Но в последние 10 лет устаревшее оборудование заменяют.

На законодательном уровне (а именно, согласно ПУЭ, глава 1.5. п. 1.5.15) запрещено эксплуатировать электросчетчик с погрешностью 2,5% и выше. К применению физическими лицами разрешены устройства, у которых класс точности 1 или 2. То есть приборы учета должны устанавливаться в квартире взамен старого, после его выхода из строя или окончания срока эксплуатации.

На рисунке вверху, для сравнения, показаны два типа счетчиков — нового и старого образца, где указана их погрешность.

Какие бывают классы точности

Погрешность электросчетчика определяется его конструктивной особенностью и регламентируется заводом-изготовителем. На заводе производится тарировка, после чего показания заносятся в паспорт изделия. Законодательно установлены сроки эксплуатации и поверки счетчиков в зависимости от конструктивной особенности.

В таблице снизу приведены среднестатистические данные о сроках эксплуатации.

Электрический счетчик 9-15 лет
Механический однофазный 16 лет
Электрический счетчик класса точности 0,5% 5 лет
Трехфазные приборы 5-9 лет
Электронные устройства От 15 лет и более

По истечении этого срока эксплуатация запрещена, следует заменить прибор или отправить его на поверку. Сейчас за сроками должны следить собственники. Если не соблюдать указанный норматив, то на владельца могут наложить штраф.

Ответственность за пользование просроченным электросчетчиком лежит на владельце. Для проведения поверки устройство демонтируется и передается в специализированную лабораторию, где производят комплексную экспертизу и проверяют погрешность измерения.

Если прибор учета отвечает заводским показателям, то работники лаборатории дают заключение о пригодности устройство к дальнейшей эксплуатации, о чем делается запись в паспорте изделия. Неисправный электросчетчик ремонтируют или списывают.

Итак, по ПУЭ максимально допустимая погрешность индукционных приборов учета электроэнергии равна 2. Однако, по закону на 2020 год с 1 июля должны будут устанавливаться «умные счетчики» за счет государства. Исходя из этого следует, что владельцу не нужно будет заниматься приобретением электросчетчика, и знать какая у него погрешность 1 или 2, что лучше. Этим будут заниматься организации, производящие замену устройств учета.

Учет электроэнергии обязателен для всех потребителей. Так, для юридических лиц, физических лиц с трёхфазным вводом и прочих крупных потребителей электросчетчики трехфазного тока. Если у него имеются такие электроустановки.

В зависимости от мощности потребления используют электросчетчики с классом точности:

  1. Для хозяйствующих субъектов с присоединением к сети 35 кВ и мощностью до 670 кВт устанавливаются счетчик электроэнергии с погрешностью не менее 1,0.
  2. Для подсоединения нагрузки с напряжением 110 кВ и более, класс точности счетчика электроэнергии должен быть 0,5S.
  3. Учет потребляемой электроэнергии при нагрузке выше 670 кВт, применяются устройства с точностью 0,5S и позволяющие фиксировать почасовые нагрузки, а также иметь возможность интегрироваться в систему учета и памяти, способную хранить данные до 90 суток.

Все электросчетчики, применяемые для коммерческого учета на высоковольтных линиях, не могут быть прямого включения. Для измерения потребляемой электроэнергии в этом случае, а также при потреблении токов свыше 100А применяются счетчики трансформаторного включения.

При напряжении подключения 110 кВ и более, а также при мощности свыше 670 кВт применяются приборы учета с классом точности 0,5 и 0,5S. Потребителю необходимо знать, какой класс точности должен быть у счетчика и 0,5 и 0,5S в чем разница между этими показателями.

Основные отличия заключаются в следующем:

  • Погрешность 0,5 не позволяет учитывать всю электроэнергию, что приводит к большему объему недоучтенной электроэнергии, по сравнению с 0,5S.
  • Разница в показаниях составляет 0,75%.
  • Счетчики с погрешностью 0,5 не проходят поверку и бракуются.
  • При выходе устройства из строя или окончании срока эксплуатации обязательна замена таких счетчиков на приборы с погрешностью 0,5S.

ВАЖНО! Показания на приборе зависят от класса точности электросчетчика и трансформатора тока.

Советы по выбору счетчика

Счетчик предназначен для подсчета потребляемой электроэнергии. При этом не все понимают, на что влияет класс точности.

Чем он выше, тем точнее показания, а это значит, что потребитель не переплачивает за электричество.

Для применения в бытовых условиях устанавливают однофазные приборы типа:

  • СОЭ-52, устройство предназначено для замены устаревшего оборудования. Он имеет корпус аналогичный старому прибору. При монтаже не требуется дополнительных затрат на установку.

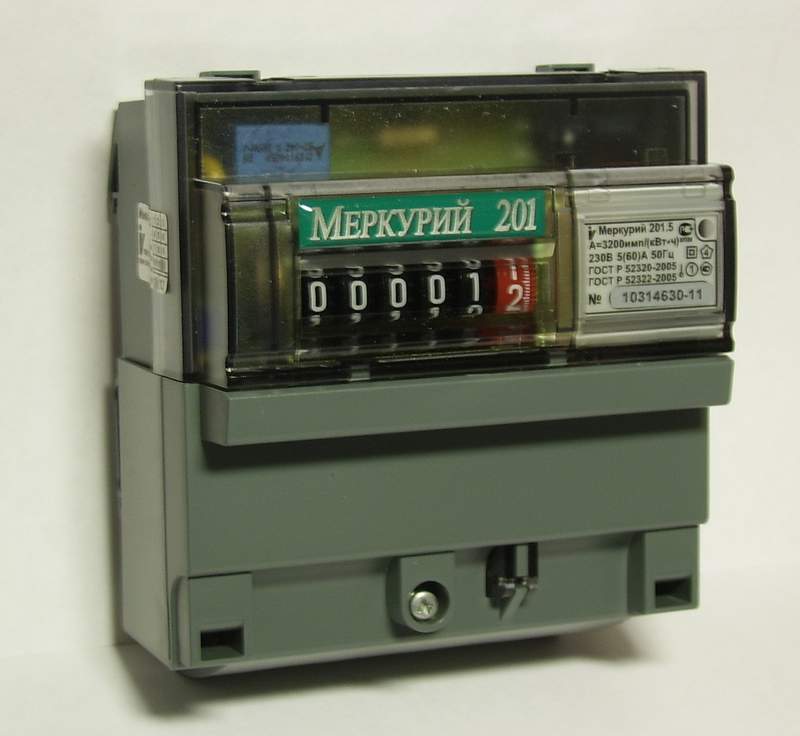

  • Меркурий 201.5, СЭ 101 и Нева 101-1SO. Применяются для подсчета мощности в однофазной электросети с максимальным током до 60 А. Предназначены для монтажа на DIN рейку.
  • Многотарифные счетчики позволяют производить оплату за электричество по различным расценкам в зависимости от тарифа. К таким приборам относятся Нева МТ 124, СЕ 102М, Энергомера.
  • Для учета в трехфазной сети применяют многотарифные устройства моделей СЭ 303 и Агат 3-3.60.2.

Приведенные выше электросчетчики отвечают актуальным требованиям энергосбытовых компаний. Некоторые из них имеют возможность передачи показаний по линиям связи в автоматическом режиме, а к каждому устройству прилагается паспорт, где прописываются все характеристики.



Требования к средствам учета электроэнергии


Для учета электрической энергии используются приборы учета, типы которых утверждены федеральным органом исполнительной власти по техническому регулированию и метрологии и внесены в государственный реестр средств измерений.

Технические параметры и метрологические характеристики счётчиков электрической энергии должны соответствовать требованиям ГОСТ 52320-2005 Часть 11 «Счетчики электрической энергии», ГОСТ Р 52323-2005 Часть 22 «Статические счетчики активной энергии классов точности 0,2S и 0,5S», ГОСТ Р 52322-2005 Часть 21 «Статические счетчики ивной энергии классов точности 1 и 2» (для реактивной энергии — ГОСТ Р 52425−2005 «Статические счетчики реактивной энергии»).

Основным техническим параметром электросчетчика является «класс точности», который указывает на уровень погрешности измерений прибора. Классы точности приборов учета определяются в соответствии с техническими регламентами и иными обязательными требованиями, установленными для классификации средств измерений.



Требования к приборам учета электрической энергии, потребляемой юридическими лицами:



1.   В зависимости от значения максимальной мощности (указанной в акте разграничения) и уровня напряжения на месте установки измерительного комплекса класс точности прибора учёта должен быть:

·      Для точек присоединения к объектам электросетевого хозяйства напряжением 35 кВ и ниже с максимальной мощностью (согласно акту разграничения) менее 670 кВт — счетчики класса точности не менее 1,0.

·      Для точек присоединения к объектам электросетевого хозяйства напряжением 110 кВ и выше класса точности не менее 0,5S.

Для учета электрической энергии, потребляемой потребителями с максимальной мощностью не менее 670 кВт, подлежат использованию счетчики, позволяющие измерять почасовые объемы потребления электрической энергии, класса точности не менее

0,5S, обеспечивающие хранение данных о почасовых объемах потребления электрической энергии за последние 90 дней и более или включенные в систему учета.

(основание п. 139 ПП РФ №442 от 04.05.2012)

2.   На винтах, крепящих корпус счётчика должна быть пломба с клеймом госповерителя (основание п. 1.5.13 ПУЭ).

3.   На крышке клеммной колодки счётчика должна быть пломба энергоснабжающей организации (основание п. 1.5.13 ПУЭ).

4.   Прибор учёта должен быть допущен в эксплуатацию в установленном порядке (основание п. 137 ПП РФ №442 от 04.05.2012).

5.    Собственник прибора учёта обязан:

·      обеспечить эксплуатацию прибора учёта;

·      обеспечить сохранность и целостность прибора учёта, а также пломб и (или) знаков визуального контроля;

·      обеспечить снятие и хранение показаний прибора учёта;

·      обеспечить своевременную замену прибора учёта;

(основание п. 145 ПП РФ №442 от 04.05.2012).

6.Энергоснабжающая организация должна пломбировать:

клеммники трансформаторов тока;

крышки переходных коробок, где имеются цепи к электросчетчикам;

токовые цепи расчетных счетчиков в случаях, когда к трансформаторам тока совместно со счетчиками присоединены электроизмерительные приборы и устройства защиты;

испытательные коробки с зажимами для шунтирования вторичных обмоток трансформаторов тока и места соединения цепей напряжения при отключении расчетных счетчиков для их замены или поверки;решетки и дверцы камер, где установлены трансформаторы тока;

решетки или дверцы камер, где установлены предохранители на стороне высокого и низкого напряжения трансформаторов напряжения, к которым присоединены расчетные счетчики;

приспособления на рукоятках приводов разъединителей трансформаторов напряжения, к которым присоединены расчетные счетчики.

Во вторичных цепях трансформаторов напряжения, к которым подсоединены расчетные счетчики, установка предохранителей без контроля за их целостностью с действием на сигнал не допускается.

Поверенные расчетные счетчики должны иметь на креплении кожухов пломбы организации, производившей поверку, а на крышке колодки зажимов счетчика пломбу энергоснабжающей организации.

Для защиты от несанкционированного доступа электроизмерительных приборов, коммутационных аппаратов и разъемных соединений электрических цепей в цепях учета должно производиться их маркирование специальными знаками визуального контроля в соответствии с установленными требованиями.

(Основание – п. 2.11.18 Правил технической эксплуатации электроустановок потребителей)

Требования к учету электрической энергии с применением измерительных трансформаторов:

Измерительные трансформаторы тока по техническим требованиям должны соответствовать ГОСТ 7746-2001 («Трансформаторы тока. Общие технические условия»).

1.   Класс точности измерительных трансформаторов, используемых в измерительных комплексах для установки (подключения) приборов учета, должен быть не ниже 0,5. (основание п. 139 ПП РФ №442 от 04.05.2012).

2.   Допускается применение трансформаторов тока с завышенным коэффициентом трансформации (по условиям электродинамической и термической стойкости или защиты шин), если при максимальной нагрузке присоединения ток во вторичной обмотке трансформатора тока будет составлять не менее 40% номинального тока счетчика, а при минимальной рабочей нагрузке — не менее 5% (основание п. 1.5.17 ПУЭ).

3.   Присоединение токовых обмоток счетчиков к вторичным обмоткам трансформаторов тока следует проводить, отдельно от цепей защиты и совместно с электроизмерительными приборами (основание п. 1.5.18 ПУЭ).

4.   Использование промежуточных трансформаторов тока для включения расчетных счетчиков запрещается (основание п. 1.5.18 ПУЭ).

5.   Нагрузка вторичных обмоток измерительных трансформаторов, к которым присоединяются счетчики, не должна превышать номинальных значений (основание п. 1.5.19 ПУЭ).

6. Сечение и длина проводов и кабелей в цепях напряжения расчетных счетчиков должны выбираться такими, чтобы потери напряжения в этих цепях составляли не более 0,25 % номинального напряжения при питании от трансформаторов напряжения класса точности 0,5. Для обеспечения этого требования допускается применение отдельных кабелей от трансформаторов напряжения до счетчиков (основание п. 1.5.19 ПУЭ).

7. Измерительные трансформаторы напряжения по техническим характеристикам должны соответствовать ГОСТ 1983-2001 («Трансформаторы напряжения. Общие технические условия»).

Требования к приборам учета электрической энергии, потребляемой гражданами (физическими лицами):

1.   Счётчики должны иметь класс точности не менее 2,0 (основание п. 138 ПП РФ №442 от 04. 05.2012).

2.   На винтах, крепящих корпус счётчика должна быть пломба с клеймом госповерителя (основание п. 1.5.13 ПУЭ).

3.   На крышке клеммной колодки счётчика должна быть пломба энергоснабжающей организации (основание п. 1.5.13 ПУЭ).

4.   К использованию допускаются приборы учета утвержденного типа и прошедшие поверку в соответствии с требованиями законодательства Российской Федерации об обеспечении единства измерений (основание п. 80 ПП РФ №354 от 06.05.2011г.).

5.  Оснащение жилого или нежилого помещения приборами учета, ввод установленных приборов учета в эксплуатацию, их надлежащая техническая эксплуатация, сохранность и своевременная замена должны быть обеспечены собственником жилого или нежилого помещения.

Ввод установленного прибора учета в эксплуатацию, то есть документальное оформление прибора учета в качестве прибора учета, по показаниям которого осуществляется расчет размера платы за коммунальные услуги, осуществляется исполнителем в том числе на основании заявки собственника жилого или нежилого помещения, поданной исполнителю. (основание п. 81 ПП РФ №354 от 06.05.2011г.).

6.   Эксплуатация, ремонт и замена приборов учета осуществляются в соответствии с технической документацией. Поверка приборов учета осуществляется в соответствии с положениями законодательства Российской Федерации об обеспечении единства измерений (основание п. 81(10) ПП РФ №354 от 06.05.2011г.).

7. Прибор учета должен быть защищен от несанкционированного вмешательства в его работу (основание п. 81(11) ПП РФ №354 от 06.05.2011г.).

что это, виды приборов с разными классами, что выгоднее

Класс точности электрического счетчика — основной параметр прибора, который обозначает максимально возможную погрешность при измерении потребленной электроэнергии. Например, прибор с классом точности 1,0 имеет погрешность плюс/минус 1. Параметр указывается в паспорте электросчетчика и на его корпусе в виде цифры внутри окружности.

По ГОСТ 31818. 11-2012 (IEC 62052-11:2003) электросчетчики могут быть следующих классов: 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0.

Для каждого класса определяются погрешности, на которые влияют различные условия:

Характеристика 0,2S 0,5S 1 2
Номинальное значение % 0,5 1,0 2,0 3,0
Экстремальная температура воздуха -35/+55 0,82/0,6 2,05/1,5 2,87/2,1 6,15/4,5
Напряжение в диапазоне 0,5…1,8 0,6 1,2 3,0 4,5
Обратный порядок фаз 0,05 0,1 1,5 1,5
Постоянная магнитная индукция 2,0 2,0 2,0 3,0
Радиочастотное поле 1,0 2,0 2,0 3,0
Несимметрия напряжения 0,5 1,0 2,0 4,0

Виды электросчетчиков и их классы точности

Класс точности зависит от типа, принципа работы и конструкции:

  1. Электромеханический счетчик — устройств, в котором электроток проходит через неподвижные катушки и контактирует с током, вырабатываемом подвижным элементом. Количество потребленной электроэнергии определяется по числу оборотов подвижного элемента. Устройства бывают однофазными с классом точности 2,0 и 2,5, а также трехфазными – c 2,0.
  2. Статический счетчик — прибор, в котором электроток оказывает действие на электронные элементы. При воздействии создаются импульсы. Число импульсов равно количеству потребленной элекроэнергии. Класс точности статических приборов — от 0,5S до 2,0.
  3. Многотарифный счетчик — оборудование учета с несколькими учетными механизмы, которые работают в зависимости от запрограммированного временного интервала, соответствующего различным тарифам. Класс точности многотарифных приборов — 0,5S до 2,0.
  4. Электронный счетчик — оборудование, преобразующее аналоговый сигнал с датчика в цифровой код. Количество потребленной энергии отображается в виде цифровых символов на дисплее после расшифровки кода микроконтроллером. Класс точности электронных электросчетчиков самая высокая — от 0,5S до 1,0.

Какой класс точности должен быть у счетчика?

В соответствии с Постановлением Правительства №442 от 4 мая 2012 г. для учета потребленной энергии на территории России необходимо применять приборы учеты с классом точности не ниже 2,0. Устройства более низкого класса, т.е. старые «советские» агрегаты, имеющие класс точности показаний 2,5 должны быть выведены из эксплуатации до окончания межповерочного интервала или при их поломке.

Почему нельзя использовать старые электросчетчики?

В соответствии с законодательством эксплуатация устаревших дисковых электросчетчиков запрещена. Это связано с низким классом точности приборов. В период покоя устройства продолжают потреблять электроэнергию, что приводит к значительному увеличению ее расхода. Перерасход по разным данным составляет от 5 до 25%.

Какие классы точности счетчика разрешены?

В соответствии с разъяснением Минэнерго для потребителей разрешена эксплуатация приборов учета с классами 0,5-2,0. В договорах, которые заключаются между поставщиками и потребителями электрической энергии указывается только минимальный уровень класса точности 2,0. В выборе максимальных показателей потребитель не ограничен.

Какой электросчетчик выгоднее?

Чем точнее прибор учета фиксирует количество потребленной энергии, тем меньше платит потребитель. Однако, чем выше точность электросчетчика, тем дороже его стоимость.

По соотношению цены устройства и окупаемости Минэнерго дает следующие рекомендации с учетом группы и мощности электропотребителя:

  • для предприятий и субъектов хозяйствования с мощностью электропотребления до 670 кВт и присоединением к электросети 35 кВ — не ниже 1,0;
  • для предприятий и субъектов хозяйствования с мощностью электропотребления до 670 кВт и присоединением к электросети 110 кВ — не ниже 0,5S.
  • для предприятий и субъектов хозяйствования с мощностью электропотребления свыше 670 кВт — не ниже 0,5S.
  • для квартирных счетчиков — не ниже 2,0;
  • для частных домов и малых предприятий — не ниже 1,0.

Определение класса точности

Первичную поверку точности электросчетчика выполняет завод-изготовитель. Параметр указывается в паспорте, инструкции и на корпусе устройства. В дальнейшем поверку нужно делать каждые 5-15 лет в зависимости от типа учетного прибора:

  • для элeктpомеханических — 9-15 лeт;
  • для элeктpических c К 0,5 — 5 лeт;
  • для тpexфaзных — 5-9 лeт;
  • для электронных — 15 и более лет.

Эксплуатация неповеренного электросчетчика запрещается и расценивается поставщиком электроэнергии как отсутствие учетного прибора со всеми вытекающими последствиями для потребителя.
