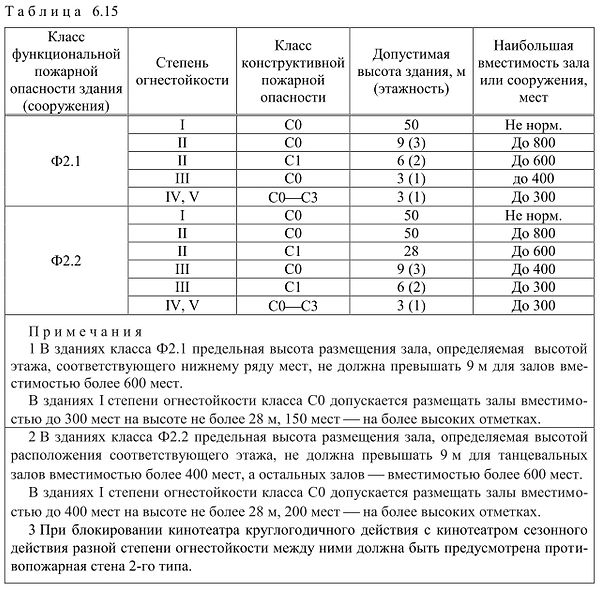

Предел огнестойкости перекрытия 3 типа: характеристики 1, 2, 3, 4 типа конструкций

(см. текст в предыдущей редакции)

5. Противопожарные стены должны возводиться на всю высоту здания или сооружения либо до противопожарных перекрытий 1-го типа и обеспечивать нераспространение пожара в смежный пожарный отсек, в том числе при одностороннем обрушении конструкций здания или сооружения со стороны очага пожара.

(см. текст в предыдущей редакции)

6. Места сопряжения противопожарных стен, перекрытий и перегородок с другими ограждающими конструкциями здания, сооружения, пожарного отсека должны иметь предел огнестойкости не менее предела огнестойкости сопрягаемых преград.

(см. текст в предыдущей редакции)

7. Конструктивное исполнение мест сопряжения противопожарных стен с другими стенами зданий и сооружений должно исключать возможность распространения пожара в обход этих преград.

(см. текст в предыдущей редакции)

8. Окна в противопожарных преградах должны быть неоткрывающимися, а противопожарные двери и ворота должны иметь устройства для самозакрывания. Противопожарные двери, ворота, шторы, люки и клапаны, которые могут эксплуатироваться в открытом положении, должны быть оборудованы устройствами, обеспечивающими их автоматическое закрывание при пожаре.

9. Общая площадь проемов в противопожарных преградах не должна превышать 25 процентов их площади.

10. В противопожарных преградах, отделяющих помещения категорий А и Б от помещений других категорий, коридоров, лестничных клеток и лифтовых холлов, должны быть предусмотрены тамбур-шлюзы с постоянным подпором воздуха. Устройство общих тамбур-шлюзов для двух и более смежных помещений категорий А и Б не допускается.

11. При невозможности устройства тамбур-шлюзов в противопожарных преградах, отделяющих помещения категорий А и Б от других помещений, или противопожарных дверей, ворот, штор, люков и клапанов в противопожарных преградах, отделяющих помещения категории В от других помещений, следует предусматривать комплекс мероприятий по предотвращению распространения пожара на смежные этажи и в смежные помещения.

12. В проемах противопожарных преград, которые не могут закрываться противопожарными дверями или воротами, для сообщения между смежными помещениями категории В или Г и помещениями категории Д должно быть предусмотрено устройство открытых тамбуров, оборудованных установками автоматического пожаротушения, или должны быть установлены вместо дверей и ворот противопожарные шторы, экраны. Ограждающие конструкции этих тамбуров должны быть противопожарными.

13. Противопожарные двери, ворота, люки и клапаны должны обеспечивать нормативное значение пределов огнестойкости этих конструкций. Противопожарные шторы и экраны должны выполняться из материалов группы горючести НГ.

14. Не допускается пересекать противопожарные стены и перекрытия 1-го типа каналами, шахтами и трубопроводами для транспортирования горючих газов, пылевоздушных смесей, жидкостей, иных веществ и материалов. В местах пересечения таких противопожарных преград каналами, шахтами и трубопроводами для транспортирования веществ и материалов, отличных от вышеуказанных, за исключением каналов систем противодымной защиты, следует предусматривать автоматические устройства, предотвращающие распространение продуктов горения по каналам, шахтам и трубопроводам.

15. Ограждающие конструкции лифтовых шахт расположенных вне лестничной клетки и помещений машинных отделений лифтов (кроме расположенных на кровле), а также каналов и шахт для прокладки коммуникаций должны соответствовать требованиям, предъявляемым к противопожарным перегородкам 1-го типа и перекрытиям 3-го типа. Предел огнестойкости ограждающих конструкций между шахтой лифта и машинным отделением лифта не нормируется.

16. Дверные проемы в ограждениях лифтовых шахт с выходами из них в коридоры и другие помещения, кроме лестничных клеток, должны защищаться противопожарными дверями с пределом огнестойкости не менее EI 30 или экранами из негорючих материалов с пределом огнестойкости не менее EI 45, автоматически закрывающими дверные проемы лифтовых шахт при пожаре, либо лифтовые шахты в зданиях и сооружениях должны отделяться от коридоров, лестничных клеток и других помещений тамбурами или холлами с противопожарными перегородками 1-го типа и перекрытиями 3-го типа.

(см. текст в предыдущей редакции)

17. В зданиях и сооружениях высотой 28 метров и более шахты лифтов, не имеющие у выхода из них тамбур-шлюзов с избыточным давлением воздуха или лифтовых холлов с подпором воздуха при пожаре, должны быть оборудованы системой создания избыточного давления воздуха в шахте лифта.

(см. текст в предыдущей редакции)

(см. текст в предыдущей редакции)

19. Объемно-планировочные решения и конструктивное исполнение лестниц и лестничных клеток должны обеспечивать безопасную эвакуацию людей из зданий, сооружений при пожаре и препятствовать распространению пожара между этажами.

(см. текст в предыдущей редакции)

20. В подземных этажах зданий и сооружений вход в лифт должен осуществляться через тамбур-шлюзы 1-го типа с избыточным давлением воздуха при пожаре.

(см. текст в предыдущей редакции)

Огнестойкие перекрытия, покрытия, подвесные потолки

Если вы хотите применить наши материалы, но ваша конструкция и/или приложенные к ней нагрузки отличаются от тех, которые были испытаны нами, то на основании ФЗ-123 ст. 87 п.10 вы обязаны на основании: 1.нашего протокола испытаний, 2. рабочих чертежей  разработанной аналогичной конструкции с учетом прилагаемых к ней нагрузок-  получить заключение об огнестойкости новой (аналогичной испытанной нами) конструкции. Наша компания готова оказать помощь в разработке проектной документации и получении таких заключений .

Мы предлагаем следующие конструкции:

А)   Легковозводимые перекрытия/ограждающие конструкции REI / EI и подвесные потолки и покрытия RE из огнезащитных плит на  стальном каркасе ЛСТК (в основном, по ТУ 24.33.11-002-05074049-2020 или силовые профвили «FISHER» или «HILTI») . Элементы перекрытий могут использоваться как противопожарные отсечки в зданиях с навесными фасадными системами.

Наименование огнезащитного материала	Доказанные пределы огнестойкости	Примечания
«Прозаск Файерпанель»	REI 150	Перекрытие из ЛСТК-конструкций с двусторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой во ВНИИПО МЧС России. Толщина конструкции 110 мм. Сертификат на конструкцию
«Прозаск Файерпанель»	REI 150	Перекрытие из ЛСТК-конструкций HILTI с 2-сторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой во ВНИИПО МЧС России. Толщина конструкции 91 мм.
«КНАУФ- Файерборд» плиты	RE 150	Огнезащитный подвесной потолок П 232. При однослойной облицовке плитами  12.5 мм и воздействии пожара по стандартной кривой.
КНАУФ «Аквапанель цементная плита внутренняя»	EI 120	Перекрытие на металлическом каркасе. 2х12,5 мм плиты вверху и 3х12,5 мм внизу конструкции, на металлическом каркасе, общая толщина 162,5 мм. Заполнение из минплиты.
«КНАУФ ГВЛ + КНАУФ ГВЛ	REI 90	Перекрытие на комбинации 3-х стальных направляющих ЛСТК (по СТО 86770581-1.04-2010) с минеральными плитами между обшивающими листами КНАУФ ГКЛ/ГВЛ, под нагрузкой. Общая толщина конструкции= 378,5 мм
«Прозаск Файерпанель»	REI 90	Перекрытие из ЛСТК-конструкций с двусторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой во ВНИИПО МЧС России. Толщина конструкции 86 мм. Сертификат
«КНАУФ-Файерборд»+ «ПРОЗАСК Файерпанель»	RE 90/ REI 90	Покрытие с параметрами огнестойкости, как у перекрытия (стропильная система), с дополнительной подшивкой снизу 25 мм огнезащитных плит. Заключение ВНИИПО.
«Прозаск Файерпанель»	REI 60	Перекрытие из ЛСТК-конструкций FISHER с 2-сторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, по результатам огневых испытаний под нагрузкой 700 кгc/1 м.пог. силового профиля  во ВНИИПО МЧС России. Толщина конструкции 213 мм. Сертификат
«Прозаск Файерпанель»	REI 60	Перекрытие из ЛСТК-конструкций ПЗК-ПСГ с 2-сторонней обшивкой огнезащитными плитами, с минеральной плитой внутри, на основании огневых испытаний во ВНИИПО МЧС России. Толщина конструкции 85 мм. Сертификат
«Прозаск Файерпанель»	REI 45	«Прозаск Файерпанель», покрытая оцинкованным стальным листом, смонтированная на профлист НС по металлической балке, заполненной минплитой и  подшитой плитами Аквапанель». Вопросы по системе просим задавать по тлф: +7 916 4448558
«Аквапанель цементная плита  внутренняя»	EI 45  при одностороннем огневом воздействии	Прекрытие на металлическом каркасе общей толщиной 137,5 мм при использовании с одной стороны 1-слойной плиты 12,5 мм и 2х12,5 мм с другой стороны. Заполнение- из минплиты. Испытания прекращены до момента наступления критических параметров
КНАУФ «Аквапанель цементная плита внутрення»	I 30	Перекрытие на металлическом каркасе общей толщиной 112,5 мм при использовании 1-слойной плиты 12,5 мм. Заполнение из минплиты.
«Аквапанель РУФ Топ»	RE 15	Покрытия. Система из «Аквапанель Руфтоп» и  «КНАУФ Терм»

 Б) типовые железобетонные плиты перекрытия и повышение их огнестойкости

Наименование огнезащитного материала	Доказанные пределы огнестойкости	Примечания
Фибра «PROZASK IGS»	R 180	Для плит перекрытия, настилов, прогонов, лестничных маршей и т. д. Фибра добавляется в бетонную матрицу в процессе его производства и во время пожара препятствует взрывообразному разрушению бетона. Таким образом бетон выполняет несущие функции в течение всего запроектированного времени. Испытания во ВНИИПО МЧС России
«ПРОЗАСК Файерпанель»	REI 180	Повышение огнестойкости железобетонных плит перекрытия и блоков тоннельной обделки. Испытания во ВНИИПО МЧС России
«PYRO-SAFE AESTUVER T» плиты	REI 120	Огнезащита железобетонной плиты перекрытия. При воздействии пожара, развивающегося по стандартной кривой. Испытания для несущих конструкций, ОГЗ плита толщиной 15 мм. Испытания во ВНИИПО МЧС России
«PYRO-SAFE AESTUVER T» плиты	огнезащитная эффективность 180 минут	Эти данные совместно с данными испытаний под нагрузкой могут быть использованы для проведения расчетов. Толщина плиты 20 мм.
:»Proplate HP»	REI 180	Огнезащита железобетонной плиты перекрытия- плитой толщиной 15 мм (силикатно-кальциевая, производство КНР). Испытания во ВНИИПО МЧС России
«PYRO-SAFE Flammoplat SP A2» огнезащитное лакокрасочное покрытие	RE 90	Огнезащита  железобетонной плиты перекрытия. Испытывалось в системе с грунтовочным слоем по бетону  с финишным покрывным лаком, толщина огнезащитного покрытия 1,0 мм

 В) Некоторые ранее полученные заключения ВНИИПО об огнестойкости некоторых объектов

Типовая конструкция подвесного огнестойкого потолка RE:

 1- огнезащитная плита (элемент потолка)

 2,6 -несущий металлический каркас ОГЗ потолка

 3- минеральная плита (при необходимости, если входит в состав конструкции)

 4,5- металлические подвесы для крепления ОГЗ потолка к несущему перекрытию

 Типовой вариант выполнения «легкого» быстровозводимого перекрытия REI.

Размеры профиля и применяемые огнезащитные плиты могут меняться в зависимости от требуемых пределов огнестойкости конструкций перекрытия и условий эксплуатации.

Класс огнестойкости строительных материалов — Surviving Wildfire

Статья Автор:
Стивен Л. Куорлз, старший научный сотрудник Страхового института безопасности бизнеса и дома, Ричбург, Южная Каролина

Введение

Если вы живете на границе дикой местности с городами (WUI), вы, вероятно, слышали или читали о терминах, которые описывают материалы, рекомендуемые для использования в вашем доме, чтобы повысить его шансы выжить в условиях лесного пожара. Эти материалы описываются с использованием таких терминов, как негорючие, негорючие, стойкие к возгоранию, класс А и огнестойкость — термины, описывающие относительную горючесть материалов.Иногда эти термины относятся к материалу (например, когда вы заменяете сайдинг, выберите огнестойкий материал ), а иногда они относятся к типу конструкции (например, ваш дом должен включать огнестойкую конструкцию , или вы следует использовать огнестойкую строительную технику ). Вы относите негорючие, негорючие, огнестойкие и огнестойкие к одной и той же категории «хороших» или одно лучше другого? Следует ли отнести все горючие материалы к «плохой» категории или есть способ оценить различия в ожидаемых характеристиках двух горючих материалов? Цель этой статьи — описать, как строительные нормы и правила и соответствующие стандарты определяют и используют эти термины, а также предоставить способы оценки различий между горючими материалами.

Определения

Строительные нормы и стандарты испытаний предоставили определения некоторых терминов, обычно используемых для описания того, как данный материал или сборка будут работать при пожаре. Были определены следующие термины:

• Горючие газы
• Негорючие
• Огнестойкость или огнестойкость
• Устойчивый к возгоранию

Горючие и негорючие относятся к характеристикам материала (например, дерева, штукатурки, стали). Огнестойкий может относиться к материалу или сборке (например,g., все компоненты в стене — сайдинг, изоляция и обшивка). Пример сборки крыши приведен на рисунке 1. Устойчивость к воспламенению может относиться к материалу или конструкции (например, при обсуждении конструкции, устойчивой к возгоранию). Определения этих терминов были разработаны рядом групп и представлены в Приложении A.

Рис. 1. Это алюминиевое кровельное покрытие имеет класс огнестойкости «при сборке». В этом случае сборка крыши состоит из алюминиевого кровельного покрытия, перекрывающих друг друга слоев кровельного материала верхнего слоя (для повышения огнестойкости) и конструкционной обшивки, прикрепленных к деревянному каркасу.

Как используются термины

Горючие

Горючие материалы — это материалы, которые легко воспламеняются и горят. Многие обычные строительные материалы являются горючими, включая древесину и древесно-пластиковый композит, а также пластмассовые изделия (обычно используемые для настилов и сайдинга). Был разработан ряд тестов, оценивающих огнестойкость горючих материалов. Что касается лесных пожаров, два свойства полезны для характеристики относительной горючести различных материалов — индекс распространения пламени и скорость выделения тепла.

Степень распространения пламени материала определяется путем воздействия на материал, помещенный в горизонтальный туннель, газовое пламя (рис. 2). Горючий материал будет классифицирован как класс A, класс B или класс C на основе его характеристик в этом испытании. Материал, оцененный как класс A, будет иметь меньшее распространение пламени и, следовательно, лучшие характеристики, чем материал класса C. Результаты испытания на распространение пламени выражаются в числовой форме. Если числовое значение меньше 25, то присваивается индекс распространения пламени класса А.Числовые значения для класса B находятся в диапазоне от 25 до 75. Значения выше 75 попадают в категорию класса C. Большинство товарных пород древесины имеют индекс распространения пламени от 90 до 160 (Лаборатория лесных товаров, 1999).

Другой метод, используемый для сравнения горючести материалов, — это оценка скорости тепловыделения. Это может быть сделано путем измерения потери массы (веса) горящего материала или путем измерения общей и / или скорости высвобождения энергии во время горения материала. Показатели тепловыделения были опубликованы для обычных строительных материалов и являются одним из критериев, которым должны соответствовать некоторые материалы, чтобы соответствовать Главе 7A Строительного кодекса Калифорнии (CBC).В главе 7A изложены требования к новому строительству в определенных районах Калифорнии, подверженных лесным пожарам. Скорость тепловыделения материала определяется путем сбора газов сгорания (кислорода, диоксида углерода и монооксида углерода) в калориметре истощения кислорода. Теплота сгорания на единицу массы потребляемого кислорода почти постоянна для широкого диапазона материалов (Quintiere 1998), и поэтому скорость тепловыделения материала (HHR) прямо пропорциональна скорости, с которой кислород потребляется во время сгорания.Чтобы измерить HRR узлов и секций более крупных компонентов, их сжигают под большим кожухом, подключенным к системе сбора воздуха (рис. 3). Скорость тепловыделения небольших образцов можно измерить в меньшем калориметре, который называется коническим калориметром. Меньшие значения скорости тепловыделения отражают меньшую горючесть, чем большие значения. Глава 7A CBC определяет максимальное чистое пиковое тепловыделение (не более) 25 кВт / фут2 [269 кВт / м2] для досок настила. Для сравнения, HHR для большого куста можжевельника может достигать 1000 кВт.Продукты для настила, которые соответствуют требованиям CBC, можно найти в онлайн-документе, опубликованном Калифорнийским управлением государственного пожарного маршала (OSFM 2010).

Рис. 2. Горизонтальный туннель, или туннель «Штайнера», используемый для оценки степени распространения пламени материала. Материал прикрепляется к верхней поверхности туннеля и рассчитывается по расстоянию, на которое пламя распространяется по длине туннеля на открытой поверхности материала. Продолжительность этого теста — 10 минут. Фотография любезно предоставлена ​​г-ном Биллом Хендриксом, Safer Building Solutions and Southwest Research Institute, Сан-Антонио, Техас.

Рейтинг распространения пламени и скорость тепловыделения материалов использовались для характеристики горючих материалов. Эта информация становится доступной для материалов, обычно используемых снаружи зданий, и используется для сравнения характеристик горючих строительных материалов. Диапазон числовых значений распространения пламени класса C велик.Вы не узнаете, приближается ли числовое значение продукта класса C, который вы, возможно, рассматриваете, к верхнему пределу класса B, равному 75, или намного выше. Информация о чистой максимальной скорости тепловыделения для настилов, соответствующих требованиям CBC, может быть использована, если продукт продается в Калифорнии и не классифицируется как негорючий. Однако, если у вас нет доступа к результатам отчета об испытаниях, вы будете знать только то, что скорость тепловыделения была менее 25 кВт / фут2 [269 кВт / м2].

Рисунок 3.Капюшон и окружающая юбка над стеной. Воздуховод (не виден) над вытяжкой собирает дым и дымовые газы во время горения. На этой фотографии также изображена излучающая панель перед деревянной панелью. Фотография любезно предоставлена ​​Западным пожарным центром, Келсо, Вашингтон.

Негорючие

Негорючий материал — это материал, который не может гореть при определенных условиях (ASTM E 176). Невоспламеняемость может быть оценена с помощью стандартного метода испытаний, ASTM E-136, Стандартный метод испытаний на поведение материалов в вертикальной трубчатой ​​печи при температуре 750 ° C.В испытании, описанном в ASTM E-136, используется печь, аналогичная показанной на рисунке 4. Испытание начинается с четырех образцов данного материала. Чтобы считаться негорючими, три из четырех повторных образцов для испытаний должны соответствовать одному из следующих двух наборов критериев:

1. Если потеря веса образца во время испытания составляет 50% или менее, тогда

а. Зарегистрированная температура материала не более чем на 30 ° C (54 ° F) выше температуры, измеренной в испытательном устройстве.

г. После первых 30 секунд испытания образец не пламени.

Рис. 4. Схема печи, используемая для оценки того, можно ли считать материал «негорючим». Рисунок основан на рисунке 1, стандарт ASTM E 136.

1. Если потеря веса образца во время испытания превышает 50%, то

а. Зарегистрированная температура материала не превышает температуру, измеренную в конкретном месте испытательного устройства.

г. Во время испытания образец не пламени.

Критерий № 2 предназначен для материалов, которые содержат большие количества комбинированной воды или других газообразных компонентов, условие, которое не применимо к существующим строительным материалам для наружного использования.

Критерий № 1 является наиболее полезным для характеристики строительных материалов. Обратите внимание, что материал, соответствующий этим критериям, может считаться негорючим, даже если может произойти некоторое ограниченное возгорание.Условия, указанные в критерии № 1, были основаны на исследованиях, проведенных Сечкиным (1952).

Взрывозащищенный

В большинстве регионов Северной Америки термин «устойчивость к возгоранию» не определяется, поэтому для разных людей он может означать разные вещи. Международный кодекс границ между дикой природой и городом, принятый Советом Международного кодекса, и Строительный кодекс Калифорнии определили стойкие к воспламенению материалы как материалы, удовлетворяющие минимальному уровню распространения пламени после того, как они подверглись определенному циклу смачивания-сушки при атмосферных воздействиях.Горизонтальный туннель распространения пламени, использованный для испытания на огнестойкость, показан на рисунке 2. Продолжительность испытания на «стойкость к возгоранию» составляет 30 минут по сравнению с 10-минутной продолжительностью, использованной для оценки распространения пламени. В Калифорнии материал с надписью «устойчивый к возгоранию» прошел 30-минутное испытание. Примером стойкого к возгоранию материала является древесина, пропитанная под давлением огнезащитным составом, предназначенным для использования на внешней стороне здания.

Древесина и изделия из древесины, которые квалифицируются как огнестойкие материалы, были обработаны антипиреном, вероятно, с использованием цикла вакуума-давления.Ускоренный цикл атмосферостойкости используется для удаления легко выщелачиваемых огнезащитных химикатов из продукта перед испытанием на огнестойкость.

Огнестойкий

Рейтинги огнестойкости и испытания служат руководством по вопросам пожарной безопасности. Они предназначены для оценки способности материала или сборки сдерживать пожар в отсеке или здании или продолжать выполнять структурную функцию в случае (внутреннего) пожара (Beitel 1995). Например, рейтинги огнестойкости помогут определить, дает ли данная конструкция здания достаточно времени для выхода людей из горящего здания, прежде чем оно рухнет (Kruppa 1997).

Обычный тест на огнестойкость для оценки огнестойкости стен использует большую вертикальную печь (рис. 5), чтобы подвергнуть стену воздействию лучистого тепла от газовых горелок. Продолжительность теста составляет от 20 минут до нескольких часов, в зависимости от желаемого рейтинга и тестируемого продукта или сборки. Температура внутри печи достигает около 1700 ° F (~ 925 ° C) в течение первого часа.

Рис. 5. Эта вертикальная печь используется для оценки огнестойкости стеновых конструкций, дверей и окон.Испытываемый узел крепится к внешнему периметру печи. Большие темные круги на задней стенке печи — это газовые горелки. Аналогичная горизонтальная печь используется для оценки огнестойкости сборных перекрытий. Фотография любезно предоставлена ​​Западным пожарным центром, Келсо, Вашингтон.

Гипсокартон часто используется для повышения огнестойкости стены. Как видно на Рисунке 6, гипсокартон был использован на общей стене, примыкающей к этим двум зданиям.Включение гипсокартона в стеновую систему — еще один пример сборки. Использование гипсокартона при строительстве конструкций наружных стен — это один из способов, которым некоторые горючие материалы для сайдинга могут соответствовать требованиям для использования в зонах, подверженных лесным пожарам.

Рис. 6. Проект таунхауса, в котором общая стена между блоками достигает рейтинга огнестойкости «один час» за счет использования гипсокартона. Фотография любезно предоставлена ​​компанией Richard Avelar and Associates, Окленд, Калифорния.

Испытания, используемые для определения огнестойкости крыш, также предоставляют информацию о огнестойкости. В этом случае класс A (наивысшая степень огнестойкости), B или C дает относительную информацию о способности покрытия и конструкции крыши противостоять проникновению огня в результате стандартного воздействия огня (ASTM E 108 ). Схема испытательного оборудования, используемого для оценки проникновения пламени, показана на рисунке 7. Относительные размеры стандартных марок показаны на рисунке 8.Марки классов A и B больше обычных размеров углей (головней), поднимаемых во время лесных пожаров, но они обеспечивают постоянный и, возможно, консервативный источник огня, с помощью которого можно оценить сопротивление кровельного покрытия проникновению огня в область под ним. . Стандартное испытание крыши также оценивает распространение пламени по материалу и склонность покрытия (например, черепицы) к образованию тлеющих углей.

Рис. 7. Испытательное оборудование, используемое для определения огнестойкости кровельных покрытий.

Рис. 8. Сверху справа, против часовой стрелки: марки класса A (12 дюймов x 12 дюймов), класса B (6 дюймов x 6 дюймов) и класса C, используемые в стандартных испытаниях крыши.

Сводка

Различия в огнестойкости различных материалов можно оценить, сравнив показатели распространения пламени (класс A — это наибольшее сопротивление, за которым следуют B и C) и скорость тепловыделения.

Негорючие материалы либо определены как таковые в строительных нормах, либо соответствуют требованиям стандартных испытаний.

Устойчивые к возгоранию материалы прошли 30-минутное испытание на распространение пламени после того, как подверглись ускоренному циклу атмосферных воздействий, который состоит из 12 недель попеременного смачивания и высыхания. Материалы, устойчивые к возгоранию, горючие.

Огнестойкость обычно связана со сборной конструкцией и, следовательно, учитывает характеристики ряда материалов, которые могут быть включены в стену, пол или крышу. Внешний материал (то есть тот, который подвергается воздействию огня) может быть горючим, стойким к возгоранию или негорючим, поскольку весь узел влияет на рейтинг.Хотя огнестойкость выражена в единицах времени (например, 20 минут, один час, два часа), они представляют только относительные характеристики (т. Е. Двухчасовая стена лучше, чем часовая стена, но они могут или не могут противостоять данному воздействию огня в те периоды времени). Номинальная «часовая» стена использовалась как один из путей для стены с горючей обшивкой, которая будет использоваться в зоне, подверженной лесным пожарам. В то время как информация о огнестойкости может использоваться для оценки способности противостоять проникновению пламени в здание, она не обязательно дает информацию о распространении пламени.Это особенно верно, поскольку этот тип конструкции используется только тогда, когда в качестве внешнего материала используется горючий сайдинг.

С учетом использования этих терминов вы можете ранжировать ожидаемые характеристики строительных материалов следующим образом:

Негорючие — Наилучшие характеристики как для распространения пламени, так и для проникновения.

Огнестойкость — Огнестойкая конструкция — Положитесь на рейтинг сборки для устойчивости к проникновению огня, а также на внешний материал (т.е. тот, который будет подвергаться воздействию огня) для получения информации о распространении пламени.

Устойчивость к возгоранию — Предоставляет информацию о распространении пламени. Можно ожидать, что материалы с этой классификацией будут работать лучше, чем горючие материалы, но не так хорошо, как негорючие.

Горючие материалы — материалы с этой классификацией не будут работать так же хорошо, как другие, обсуждаемые в этой статье, при сопоставимом воздействии огня.

Цитированная литература

Американское общество испытаний и материалов.2007. Стандартные методы испытаний кровельных покрытий на огнестойкость. Обозначение ASTM E-108, Vol. 4-07. Западный Коншохокен, Пенсильвания. pp 576-588.

Американское общество испытаний и материалов. 2007. Стандартная терминология пожарных норм. Обозначение ASTM E-176, Vol. 4-07. Западный Коншохокен, Пенсильвания. pp 631-650.

Американское общество испытаний и материалов. 2007. Стандартная практика ускоренного атмосферного воздействия на огнестойкую древесину для испытаний на огнестойкость, ASTM Обозначение D-2898, Vol. 4-10. Западный Коншохокен, Пенсильвания.pp 392-394.

Американское общество испытаний и материалов. 2007. Стандартный метод испытаний поведения материалов в вертикальной трубчатой ​​печи при 750 ° C, ASTM Designation E-136, Vol. 4-07. Западный Коншохокен, Пенсильвания. С. 611-620.

Американское общество испытаний и материалов. 2007. Стандартный метод испытаний характеристик горения поверхности строительных материалов, ASTM Designation E-84, Vol. 4-07. Западный Коншохокен, Пенсильвания. pp 555-575.

Beitel, J.J. 1995. Текущие споры об испытаниях на огнестойкость.В кн .: Стандарты пожарной безопасности на международном рынке / Под ред. A.F. Grand, ASTM STP 1163, Филадельфия, Пенсильвания. С. 89-99.

Строительный кодекс Калифорнии. 2007. Свод правил Калифорнии, раздел 24, часть 2, том 1 из 2. На основании Международного строительного кодекса 2006 года

Калифорния Управление государственного пожарного маршала. 2010. Справочник по продукту WUI. http://osfm.fire.ca.gov/strucfireengineer/pdf/bml/wuiproducts.pdf

Лаборатория лесных товаров, 1999. Справочник по древесине: древесина как технический материал.ГТР-113. Лаборатория лесных товаров лесной службы Министерства сельского хозяйства США, Мэдисон, Висконсин. 463 с.

Круппа, Дж. 1997. Кодекс огнестойкости, основанный на характеристиках: первая попытка Еврокодов. В: Труды Международной конференции 1996 года по кодам, основанным на характеристиках, и методам проектирования пожарной безопасности, Под ред. Д. Питер Лунд. Общество инженеров противопожарной защиты, Бостон, Массачусетс, стр. 217-228.

Qunitiere, J.G. 1998. Принципы поведения при пожаре. Издательство Delmar, Олбани, Нью-Йорк. 258 стр.

Сечкин, Н.П. 1952 г.Испытания на горючесть 47 образцов материалов ASTM, Проект 1002-43-1029 Национального бюро стандартов (NBS), отчет 1454, 6 февраля 1052 г., Вашингтон, округ Колумбия

Приложение A

Международный кодовый совет

В Кодексе городской среды диких земель, опубликованном Международным советом кодов (2009 г.), используются следующие определения:

Конструкция с рейтингом огнестойкости — Использование материалов и систем при проектировании и строительстве здания или сооружения для защиты от распространения огня внутри здания или сооружения, а также распространения огня на здания или сооружения или от них в дикие земли. -городная стыковочная зона.

Индекс распространения пламени — сравнительная мера, выраженная в виде безразмерного числа, полученная на основе визуальных измерений распространения пламени в зависимости от времени для материала, испытанного в соответствии с ASTM E-84.

Устойчивый к возгоранию строительный материал — Тип строительного материала, который устойчив к возгоранию или устойчивому горению пламенем в достаточной степени, чтобы уменьшить потери от пожаров на границе с дикими территориями и городами в наихудших погодных и топливных условиях с воздействием лесных пожаров с горящими углями и небольшим пламенем, как предписано в Разделе 503 [Примечание автора: Раздел 503 описывает расширенное (30-минутное) испытание на распространение пламени по стандарту E-84 Американского общества испытаний и материалов (ASTM), которое проводится после подвергания испытываемого материала ускоренной процедуре воздействия погодных условий, определенной в Стандарт ASTM D-2898.Процедура выветривания включает смачивание, сушку и воздействие ультрафиолета.]

Устойчивая к возгоранию конструкция — Кодекс предусматривает ряд требований для различных компонентов здания в зависимости от ожидаемой пожарной опасности — Класс 1 (экстремальный), 2 (высокий) или 3 (умеренный).

негорючий — применительно к строительному строительному материалу означает материал, который в том виде, в котором он используется, является одним из следующих:

1. Материалы, ни одна из частей которых не воспламеняется и не горит под воздействием огня.Любой материал, соответствующий стандарту ASTM E 136, считается негорючим в смысле этого раздела.
2. Материалы, имеющие структурную основу из негорючего материала, как определено в пункте 1 выше, с поверхностным материалом толщиной не более дюйма (3,2 мм), который имеет индекс распространения пламени 50 или меньше. Используемый здесь индекс распространения пламени относится к индексу распространения пламени, полученному в соответствии с испытаниями, проведенными в соответствии со стандартом ASTM E 84 или стандартом Underwriters Laboratory (UL) 723.

Кровельное негорючее покрытие. Одно из следующих:

1. Цементная черепица или листы.
2. Открытая кровля из бетонной плиты.
3. Гонт или листы из железа или меди.
4. Сланцевая черепица.
5. Глиняная или бетонная черепица.
6. Одобренное кровельное покрытие из негорючего материала.

Национальная ассоциация противопожарной защиты

Стандарт 1144 Национальной ассоциации противопожарной защиты (NFPA) «Стандарт по снижению опасностей возгорания конструкций от лесных пожаров» (2008 г.) дает аналогичные определения для этих терминов, в том числе:

Fire Resistive — Конструкция, обеспечивающая разумную защиту от огня.

Устойчивый к воспламенению материал — любой продукт, предназначенный для внешнего воздействия, который при испытании в соответствии с применимыми стандартами имеет распространение пламени не более 25, не показывает признаков прогрессирующего горения и фронт пламени которого не распространяется более чем на 10 ½ футов. (3,2 м) за осевой линией горелки в любой момент во время испытания.

Негорючий — Любой материал, который в том виде, в котором он используется, и при ожидаемых условиях, не воспламеняется и не горит, а также не добавляет значительного тепла к окружающему пожару.

Строительный кодекс Калифорнии

В главе 7A Строительного кодекса Калифорнии даны некоторые определения этих терминов.

Из 704A.2 Материал, устойчивый к возгоранию. Устойчивый к воспламенению материал должен быть определен в соответствии с процедурами испытаний, изложенными в SFM 12-7A-5 «Устойчивый к воспламенению материал» или в соответствии с этим разделом.

Примечание автора: Стандарт 12-7A-5 Управления пожарной охраны штата Калифорния ссылается на стандартные методы испытаний ASTM E-84 и ASTM D-2898.Этот раздел строительных норм совпадает с определением, используемым Советом по международным кодексам.

Негорючие [раздел 202 Строительного кодекса Калифорнии] — материал, который в той форме, в которой он используется, является одним из следующих:

1. Материал, никакая часть которого не воспламеняется и не горит под воздействием огня. Любой материал, соответствующий ASTM E 136, считается негорючим.
2. Материал, имеющий структурную основу из негорючего материала, как определено в # 1, с поверхностным материалом не более 1/8 дюйма (3.2 мм) толщиной 50 и менее.

704A.3 Альтернативные методы определения огнестойкого материала. Любой из следующих вариантов считается отвечающим определению огнестойкого материала:

1. Материал негорючий. Материал, соответствующий определению негорючих материалов в разделе 202
.
2. Древесина, обработанная антипиреном. Древесина с антипиреновой обработкой, предназначенная для наружного применения, соответствующая требованиям раздела 2303.2.
3. Деревянная черепица, обработанная огнезащитными составами. Огнестойкая деревянная черепица и тряпка, как определено в разделе 1505.6 и перечисленные Государственным маршалом пожарной охраны для использования в качестве кровельного покрытия «Класса B», должны быть приняты в качестве огнестойкого материала для покрытия стен при установке на твердую обшивку.

Примечание автора: в этом разделе говорится, что негорючие материалы, огнестойкие обработанные древесные материалы для наружных работ и деревянные черепицы, обработанные огнестойкими добавками для наружных работ, могут использоваться везде, где требуются «огнестойкие материалы».

Глоссарий по огнестойкому стеклу и обрамлению

Определения

Активная дверь — (в паре дверей) — створка, которая открывается первой, и та, на которую установлен замок.

ANSI — Американский национальный институт стандартов (ANSI Z97.1)

Astragal — Элемент или комбинация элементов, прикрепленных к одной или обеим дверям пары на их стыковых краях. Астрагал закрывает зазор с целью защиты от атмосферных воздействий, минимизации прохождения света между дверями или предотвращения прохождения дыма или пламени во время пожара.Некоторые типы накладываются друг на друга, другие встречаются на центральной линии разрыва (иногда называемого расщепленным астрагалом).

Backcheck — Дополнительная функция в гидравлических дверных доводчиках (Dorma TS-93), которая срабатывает при определенной степени открытия и контролирует скорость двери во время сбалансированного цикла ее открытия.

Обратное расстояние (замка) — термин, используемый для обозначения горизонтального расстояния от лицевой стороны замка до центральной линии цилиндра, отверстия под ключ или ступицы ручки.В замках со скошенными фасадами это расстояние измеряется от центра края замка. На замках с рифленой лицевой частью он измеряется от нижней ступеньки лицевой стороны замка.

Шарнир на шарикоподшипниках — Шарнир с шарикоподшипниками между шарнирами для уменьшения трения.

Borrowed Lite — Застекленный проем в комнате без внешнего остекления, позволяющий «заимствовать» естественный свет из прилегающего пространства.

Строительный отсек — Концепция, согласно которой здания могут быть разделены на несколько отсеков с использованием огнестойких строительных материалов, чтобы помочь замедлить или остановить распространение огня.

Butt-Hinge — Петля, врезанная как в дверь, так и в раму.

Cap Seal / Cap Bead — Полоска герметика, нанесенная так, чтобы иметь наклонную верхнюю поверхность для отвода воды от стекла. Минимальная глубина бортика крышки должна составлять 3/16 дюйма.

Center Pivot — специальный тип подвесного устройства для дверей, предназначенных для тяжелых условий эксплуатации, которые обычно распахиваются в обе стороны (двойное действие).

Керамика — Материал, известный своей исключительной термостойкостью. Используется в некоторых огнестойких материалах для остекления, например в продуктах семейства FireLite.

Координатор — Устройство, используемое на паре дверей для обеспечения того, чтобы неактивная створка закрывалась первой перед активной створкой. Необходим при наличии перекрывающегося астрагала, при определенных комбинациях выходных устройств, а также при использовании автоматических или самозакрывающихся болтов.Обе дверные створки должны иметь доводчики.

CPSC — Комиссия по безопасности потребительских товаров (CPSC 16CFR 1201)

Навесная стена — Наружная стена, не имеющая структурной опоры.

Цилиндр — Деталь замка, содержащая тумблер и шпоночный паз. Цилиндр позволяет входить и вращать только правильный ключ, тем самым приводя в действие механизм.

Цилиндрический замок — Тип замка с отверстиями. Механизм блокировки обычно заключен в цилиндрический корпус и приводится в действие цилиндром и / или кнопкой на ручке.

Ригель — Стопорный ригель, не имеющий пружинного действия, обычно прямоугольной формы, который приводится в действие ключом или поворотной ручкой. При проецировании он блокируется от конечного давления.

Dogging — Термин, используемый с выходными устройствами.Механизм, который позволяет защелке оставаться в втянутом положении, что позволяет свободно открывать дверь с любой стороны. Не может использоваться в устройствах с огнестойкостью.

Доводчик двери — (или Проверка двери) — Устройство, прикрепленное к верхней части двери, либо на поверхности, либо в пазу, для регулирования и контроля работы двери.

Дверная ручка — Ручка или ручка, обычно устанавливаемая на пластине, предназначенная для крепления к двери для облегчения открывания и закрывания.

Дверной стопор — Устройство для ограничения открытия двери. Также та часть дверной коробки, против которой закрывается дверь.

Double Egress — Пара дверей, состоящая из двух дверей одностороннего действия, качающихся в противоположных направлениях, причем обе двери принадлежат одной руке.

Дверь двойного действия — Дверь, оснащенная фурнитурой, которая позволяет ей поворачиваться в любую сторону от плоскости ее рамы.

Electric Strike — Электрическое устройство, которое заменяет обычный замок и позволяет открывать дверь из удаленного места или с помощью специального оборудования для доступа.

Выходное устройство — Дверное запорное устройство, предназначенное для мгновенного выхода из зоны путем нажатия на перекладину, которая освобождает запорный ригель или защелку.

Экструзия — Процесс производства металлических профилей путем проталкивания нагретого металла через отверстие в фильере с помощью прижимного рычага; любой предмет, сделанный этим процессом.

Противопожарная дверь — Рабочий компонент сборки противопожарной двери, предназначенный для обеспечения определенной степени противопожарной защиты, в то же время позволяя жителям здания проходить сквозь них.

Сборка противопожарной двери — Любая комбинация противопожарной двери, рамы, оборудования и других аксессуаров, которые вместе обеспечивают определенную степень противопожарной защиты проема.

Рама противопожарной двери для светильников — Рама, которая помимо дверного проема содержит проем (я) для использования с материалами остекления.К различным типам относятся рамы транцевых, боковых, транцевых и боковых фонарей.

Рейтинг противопожарной защиты — Обозначение, указывающее продолжительность испытания на огнестойкость, которому подвергался узел противопожарной двери или узел противопожарного окна и для которого он успешно соответствовал всем критериям приемлемости, определенным в соответствии с NFPA 252 / NFPA 257 / UL 9 / UL 10C / ASTM E-163 / ASTM E-152.

Противопожарное покрытие — Стекло, защищающее от распространения пламени и дыма в соответствии с установленным классом огнестойкости.

Рейтинг огнестойкости — Время в минутах или часах, в течение которого материалы или сборки выдержали воздействие огня, как установлено в соответствии с процедурами испытаний NFPA 215 / ASTM E-119 / UL 263. (Стеновые сборки)

Огнестойкий — Стекло, защищающее от распространения огня, дыма, лучистого и кондуктивного теплопередачи в соответствии с назначенным классом огнестойкости.

Противопожарная система — Препятствия в проходах воздуха в зданиях для предотвращения распространения горячих газов и пламени; горизонтальная блокировка между стойками стены.

Противопожарная стена — Стена, проходящая от фундамента через крышу, разделяющая здание на части и ограничивающая распространение огня.

Противопожарная защита — Любой материал, защищающий элементы конструкции с целью повышения их огнестойкости.

Оклад — Обработка листового металла, используемая для предотвращения утечки через окна и двери, вокруг дымоходов и на пересечении различных поверхностей стен и плоскостей крыши.

Флоат-стекло — Стекло, сформированное на ванне из расплавленного олова.

Напольный доводчик — Устройство для закрывания двери, которое устанавливается в нише на полу под дверью, чтобы регулировать и контролировать открытие и закрытие двери.

Промежуточный болт — Дверной засов сконструирован таким образом, что при установке он находится заподлицо с лицевой стороной или краем двери.

Full Mortise — Петля, одна створка которой прорезана по краю двери, а другая — в дверном косяке.

Full Surface — Петля, одна створка которой прикреплена к поверхности двери, а другая — к поверхности дверного косяка.

Стеклянная керамика — См. Керамику. Также см. FireLite.

Half-Mortise — Петля, одна створка которой прорезана по краю двери, а другая створка прикреплена к поверхности дверного косяка.

Half-Surface — Петля, одна створка которой врезана в дверной косяк, а другая створка прикреплена к поверхности двери.

Рука — термин, используемый для обозначения направления, в котором дверь распахивается.

Наборы оборудования — Группа оборудования, указанная в спецификации, находится в стадии исполнения для определенного открытия.

Теплопередача — (ASTM E-119 / UL 263)

Петля — Две шарнирные пластины, шарнирно соединенные вместе и прикрепленные к двери и ее раме. Служит для поддержки или «подвешивания» двери и позволяет двери распахиваться или двигаться.

Типы петель — Классифицируются по способу установки.

Тест на поток из шланга — В США испытание на поток из шланга требуется для всех категорий огнестойкости продолжительностью более 45 минут (в Канаде это требуется для всех категорий пожарной безопасности). Сразу после испытания печи нагретое стекло подвергается воздействию воды из пожарного шланга. Охлаждение, удары и эрозия, создаваемые струей из шланга, проверяют целостность стекла и удаляют неподходящие материалы.

Рейтинг защиты от ударов — Измеряет способность стекла противостоять ударам.Оценки даны в уровнях, основанных на силе, которой может выдержать стекло. Уровни ударопрочности часто требуются там, где стекло регулярно подвергается контакту с людьми или предметами.

Неактивная дверь — Створка пары дверей, которая запирается при закрытии и к которой прикрепляется защелка замка, чтобы получить защелку активной двери.

Кронштейн — Вертикальный элемент, образующий боковую часть рамы дверного, оконного или стенного проема.Петлевой косяк — это косяк, на котором устанавливаются петли или шкворни. Отбойник — это косяк, в который может быть установлен ударник и от которого открывается дверь или окно. Пустой косяк — это тот, что не подготовлен к приему оборудования.

Отбойная пластина — Защитная пластина, прикрепленная к нижней направляющей двери для защиты от повреждения двери.

Разбитый — термин, используемый для обозначения любого продукта, который поставляется в разобранном виде для сборки на строительной площадке, обычно сокращенно «KD».

Дверь (или рама) с маркировкой — Дверь или рама, которые соответствуют всем применимым требованиям — в отношении огнестойкости — национального признанного испытательного органа и имеют этикетку, обозначающую степень огнестойкости.

Многослойное стекло — Два или более листа стекла, прочно соединенные вместе с одним или несколькими промежуточными слоями.

Защелка — Компонент замка, имеющий скошенный конец, который выступает из передней части замка, но может быть вдавлен обратно в корпус замка под действием торцевого давления или отведен назад под действием механизма замка.Когда дверь закрыта, ригель выступает в отверстие в защелке, удерживая дверь в закрытом положении.

Leaf — Одна из двух дверей, образующих пару или двойную дверь.

Рычажная ручка — Горизонтальная ручка на замке или вспомогательном замке.

Lockset — Полный замок или защелка в сборе, включая механизм замка или защелки и накладку (ручки, рычаги, ручки, розетки и накладки).

Монолитное стекло — Стекло, состоящее из одного слоя.

Врезка — отверстие, углубление или вырез, предназначенный для установки замка или другого оборудования. Также акт создания такого открытия.

Цилиндр врезной — Цилиндр с резьбовым корпусом и кулачком. Обычно используется с врезными замками.

Mortise Lock — Замок в сборе, предназначенный для врезания в вырез в двери.

NFPA — Национальное агентство противопожарной защиты

Offset Pivot — Специальное подвесное устройство для дверей, предназначенных для тяжелых условий эксплуатации, используется только на дверях, распахивающихся в одну сторону.

Верхний скрытый доводчик — Доводчик, скрытый в заголовке рамы, с рычагом, соединяющимся с дверью по верхней направляющей.

Аппаратное обеспечение паники — см. Выходное устройство.

Предварительно собранный замок — Набор замков, в котором все детали собраны как единое целое на заводе. Для установки не требует сборки или не требует ее вообще. Устанавливается в прямоугольный вырез в кромке двери.

Premium Grade — Прозрачный FireLite, отполированный для достижения превосходной оптической прозрачности.

R-Value — Тепловое сопротивление системы остекления, выраженное в фут2 / час / F / BTU.R-значение является обратной величиной U-Value. Чем выше значение R, тем меньше тепла передается через материал остекления.

Рельс — горизонтальный элемент конструкции полной толщины, образующий верхний или нижний край двери или створки. Может располагаться на промежуточной высоте в двери, разделяя панели или остекленные участки.

Открытие (дверной коробки) — Та часть заднего изгиба, которая выступает из готовой стены.Кроме того, расстояние от внутренней стороны двери до лицевой стороны коробки на стороне, противоположной направлению поворота двери.

Обод — термин, обозначающий изделия, предназначенные для нанесения на поверхность двери или рамы.

Цилиндр обода — Устанавливается в дверь независимо от замка, обычно винтами с обратной стороны, и задействует механизм замка с помощью хвостовика.

Рейтинг безопасности — См. Рейтинг безопасности при ударе

Прокладка — кусок материала, используемый для выравнивания или заполнения пространства между двумя поверхностями.

Sidelite — Стеклянная рама или рамы, размещаемые с одной или обеих сторон двери.

Дверь одностороннего действия — Дверь, открывающаяся только с одной стороны плоскости ее рамы.

Класс передачи звука (STC) — Оценка с одним числом, полученная на основе индивидуальных потерь при передаче на определенных испытательных частотах. Он используется для внутренних стен, потолков и полов, а в прошлом также использовался для предварительного сравнения характеристик различных материалов для остекления.

Standard Grade — Прозрачный, но неполированный FireLite, который будет иметь небольшое искажение / волнистость поверхности, как у старинного стекла.Не рекомендуется для больших стекол, где требуется высокое оптическое качество (см. «Премиум-класс»). Рекомендуется для небольших светильников, таких как дверные фонари, где оптическое качество не имеет значения.

Стойка — Вертикальные элементы двери, к которым прикреплены замок и петли.

Strike — Металлическая пластина или коробка, в которой протыкаются или углубляются задвижки или защелки замка.Иногда называют «хранителем».

Поверхностный болт — Стержень или болт, установленный на лицевой стороне неактивной двери пары, чтобы зафиксировать ее на раме и / или пороге; управляется вручную.

Закаленное стекло — Плоское или гнутое стекло, прошедшее термообработку до высокой степени сжатия поверхности и / / или кромки. Полностью закаленное стекло, если оно разбито, расколется на множество мелких кусочков (кубиков), которые имеют более или менее кубическую форму.Полностью закаленное стекло составляет ок. в четыре раза прочнее отожженного стекла той же толщины. (За пределами Северной Америки иногда называют «закаленным стеклом»).

Thermal Endurance — Относительная способность стекла выдерживать термический удар.

Термический шок — Поскольку стекло расширяется и сжимается при изменении температуры, оно испытывает напряжение, когда его поверхности одновременно подвергаются воздействию контрастных температур.Стекло, которое не может выдержать этот «тепловой удар», в этих условиях разобьется или вылетит из рамы, и поэтому не может получить рейтинг огнестойкости более 20 минут в США.

Бросок — Расстояние, на которое выступает ригель или ригель в заблокированном положении.

Транец — Проем в дверной коробке над дверным проемом, заполненный сплошной панелью или остеклением.

Значение U — Показатель передачи тепла (потери или усиления) воздух-воздух из-за теплопроводности и разницы температур в помещении и на улице. По мере уменьшения значения U уменьшается и количество тепла, передаваемого через материал остекления. Чем ниже значение U, тем более ограничивающим фактором теплопередачи является продукт фенестрации (величина, обратная значению R).

Армированное стекло (полированное) — Катаное стекло, имеющее слой сетчатой ​​проволоки, полностью погруженный как можно ближе к центру толщины листа.Утвержденное полированное армированное стекло используется в качестве прозрачного или полупрозрачного остекления с классом огнестойкости. Оно ломается легче, чем непареное стекло такой же толщины.

Power Electronics MCQ (вопросы с несколькими вариантами ответов)

1) Какое из данных устройств является самым быстрым коммутирующим устройством

1. МОП-транзистор
2. Триод
3. BJT
4. JEFT

Ответ: a

Пояснение: Термин MOSFET означает «полевой транзистор на основе оксида металла и полупроводника».Это один из самых распространенных транзисторов в цифровой электронике. Это устройство с большинством носителей заряда с самым быстрым переключением, поскольку в нем нет неосновных носителей заряда, которым требуется больше времени для стабилизации.

2) Демпферная цепь используется для

1. Ограничение скорости нарастания напряжения на BJT
2. Ограничить скорость нарастания напряжения на SCR
3. Ограничение скорости нарастания тока через TRIAC
4. Ограничение скорости нарастания тока через BJT

Ответ: b

Пояснение: Демпферная цепь относится к разновидности схемы защиты тиристора от DV / dt.Он используется для ограничения высокой скорости изменения напряжения от катода к аноду. Обычно он используется для защиты тиристора SCR от высоких напряжений DV / dt и di / dt.

3) Если максимальное значение приложенного напряжения для двухполупериодного выпрямителя с центральным ap (M-2) составляет 30 В, найдите величину пульсаций напряжения

1. 83,88
2. 84,52
3. 87,62
4. 89,59

Ответ: b

Пояснение:

4) Найдите коэффициент мощности смещения однофазного полностью управляемого выпрямителя, который питает постоянный постоянный ток в нагрузке, когда величина угла мощности равна 30 ⁰

Ответ: c

Пояснение:

Учитывая, что ∅ = 30 ⁰

Мы знаем это,

Коэффициент смещения = cos? ∅ = cos30 ⁰ =

5) В режиме прямой блокировки кремниевого выпрямителя тиристор равен

1. В состоянии
2. В естественном состоянии
3. Состояние смещения вперед
4. В выключенном состоянии

Ответ: d

Пояснение: Режим прямой блокировки кремниевого выпрямителя относится к режиму, когда анод становится положительным по отношению к катоду.Это также называется выключенным состоянием.

6) Кремниевый выпрямитель включается, если анодный ток превышает

1. Ток срабатывания
2. Анодный ток
3. Катодный ток
4. Ток удержания

Ответ: c

Пояснение: SCR означает кремниевый управляемый выпрямитель. После включения SCR он будет оставаться в том же проводящем состоянии до тех пор, пока анодный ток не станет ниже, чем ток удержания.

7) Анодный ток, проходящий через выпрямитель, управляемый кремнием, составляет 20 А. Если его ток затвора сделать половинным, каким будет анодный ток?

1. 10 А
2. 20 А
3. 5 А
4. 30 А

Ответ: b

Объяснение: Когда тиристор становится активным или включен, ток затвора не может его контролировать. Таким образом, значение тока остается неизменным.

8) Выпрямитель, управляемый кремнием, отключается, когда время его выключения составляет

1. Больше, чем время выключения цепи
2. Меньше времени выключения цепи
3. Равно времени выключения цепи
4. Ничего из этого

Ответ: b

Пояснение: Термин «выключено» означает, что он изменил свою форму с включенного на выключенное состояние и способен блокировать прямое напряжение.

9) Двухполупериодный выпрямитель 1 — выполнен на тиристорах. Если пиковое значение синусоидального входного напряжения составляет Vm, а значение угла задержки составляет? / 4 радиан, найдите среднее значение выходного напряжения

1. 0,25 В
2. M
3. 0,45 ВМ
4. 0,65 ВМ
5. 0,85 ВМ

Ответ: b

Пояснение: Мы знаем, что для однофазного двухполупериодного выпрямителя

10) TRIAC такой же, как

1. Два SCR соединены параллельно
2. Два SCR соединены встречно параллельно
3. Один тиристор и один тиристор, подключенные параллельно
4. Два последовательно соединенных тиристора

Ответ: b

Пояснение: TRIAC — это сокращение от трехконтактного переключателя переменного тока.Если разделить TRIAC, мы получим TRI ana AC. Название «TRI» предполагает, что устройство состоит из трех клемм, а «AC» означает, что устройство управляет переменным током. Это четырехуровневое двунаправленное устройство с 3 терминалами.

11) Схема однополупериодного выпрямителя, использующая идеальный диод, имеет входное напряжение 10 син? T В; найти среднее и среднеквадратичное значение выходного напряжения?

1. 3,18 В, 5 В
2. 3,68 В, 8 В
3. 4,18 В, 5 В
4. 4,68 В, 8 В

Ответ: a

Пояснение:

Дано;

Максимальное входное напряжение = 10 В

Мы знаем, что для схемы однополупериодного выпрямителя

А действующее значение выходного напряжения

12) Солнечный элемент на 450 В подает питание на источник переменного тока 440 В, 50 Гц через трехфазный полностью управляемый мостовой преобразователь.Индуктивность величиной 10 А подключена к цепи постоянного тока для поддержания постоянного тока. Если сопротивление солнечного элемента составляет 1 Ом, каждый тиристор будет смещен в обратном направлении на период

1. 148 ⁰
2. 138 ⁰
3. 128 ⁰
4. 118 ⁰

Ответ: b

Пояснение: Дано;

ЭДС солнечного элемента = 450 В

Постоянный ток I _{постоянный ток} = 10 А

Сопротивление солнечного элемента, элемента R = 1?

Мы знаем, что напряжение на инверторе = выходное напряжение солнечного элемента,

В _выход = — (450 — 10 × 1) = -440 В

Для моста с трехфазным управлением

13) Двухполупериодный выпрямитель 1 выполнен на тиристорах.Если пиковое значение синусоидального входного напряжения Vm и угол задержки isradian, найти среднее значение выходного напряжения?

1. 0,35 В _макс.
2. 0,45 В _макс.
3. 0,55 В _макс.
4. 0,65 В _макс.

Ответ: c

Пояснение:

14) Какое из указанных устройств является наиболее подходящим силовым устройством для приложения переключения более высокой частоты (выше 100 кГц)

1. SCR
2. Силовой полевой МОП-транзистор
3. GTO
4. BJT

Ответ: b

Пояснение: Наиболее подходящим силовым устройством для коммутации с более высокой частотой (выше 100 кГц) является силовой полевой МОП-транзистор, поскольку он имеет более низкие коммутационные потери.Таким образом, для приложений переключения на более низкую частоту используется BJT.

15) Какое из данного устройства является современным полупроводниковым устройством, сочетающим в себе характеристики MOSFET и BJT?

1. SCR
2. диод Шоттки
3. СВЧ транзистор
4. IGBT

Ответ:

Пояснение: IGBT означает биполярный транзистор с изолированным затвором. Он включает в себя лучшие характеристики силовых полевых МОП-транзисторов и силовых транзисторов (BJT).Как и у полевого МОП-транзистора, он имеет низкую входную емкость и высокое входное сопротивление. В одном состоянии он имеет низкое сопротивление и высокую регулирующую способность по току, как у BJT.

16) Тиристор эквивалентный тиратронной лампе

1. BJT
2. SCR
3. TRIAC
4. GTO

Ответ: b

Пояснение: Тиристор известен как SCR, потому что это кремниевое устройство, используемое в качестве выпрямителя, и этим выпрямлением можно управлять.Он состоит из кремния только потому, что ток утечки в кремнии меньше, чем в германии. Если какое-либо устройство используется в качестве переключателя, необходимо, чтобы ток утечки был минимальным.

17) Полно-мостовой преобразователь с однофазным управлением питает высокоиндуктивную нагрузку постоянного тока. Провод питается от источника переменного тока 220 В, 50 Гц. Найдите основную частоту пульсаций напряжения на стороне постоянного тока в Гц

1. 300 Гц
2. 220 Гц
3. 100 Гц
4. 50 Гц

Ответ: c

Пояснение: Формула для вычисления четных гармоник задается как

= 2f _S = 2 × 50 = 100 Гц

18) Однофазный полностью управляемый тиристорный мостовой преобразователь постоянного тока работает при угле включения 30 ⁰ и угле перекрытия 20 ⁰ постоянный выходной постоянный ток 10 А.найти основной коэффициент мощности на входе сети переменного тока?

1. 0,968
2. 0,766
3. 0,163
4. 0,586

Ответ: b

Пояснение:

Дано;

α = 30 ⁰

µ = 20 ⁰

Мы знаем, что основной коэффициент мощности или коэффициент смещения на входе сети переменного тока.

19) Найдите средний выходной сигнал полупреобразователя, подключенного к источнику питания 220 В, 50 Гц, и угол зажигания равен

1. 178.52
2. 248,05
3. 148,55
4. 198,49

Ответ: c

Пояснение:

Дано;

Угол открытия α =

Мы знаем, что среднее выходное напряжение полупроводника равно

20) Облегчающий диод — это фазоуправляемые выпрямители.

1. Останавливает работу выпрямителя
2. Повышает коэффициент мощности линии
3. Причина дополнительных гармоник
4. Причина внезапной поломки

Ответ: b

Пояснение: Диод свободного хода также называется байпасным диодом или коммутирующим диодом.Он используется для улучшения формы сигнала тока нагрузки и коэффициента мощности. Он подключен к реальности, которая управляется транзистором. Он позволяет рассеивать энергию, накопленную в индуктивности нагрузки в цепи, и обеспечивает непрерывный поток тока нагрузки, когда тиристор заблокирован.

21) В трехфазном мостовом выпрямителе максимальная проводимость каждого тиристора составляет

1. 120 ⁰
2. 90 ⁰
3. 30 ⁰
4. 60 ⁰

Ответ: a

Пояснение: В трехфазном мостовом выпрямителе максимальная проводимость каждого тиристора составляет 120 ⁰

22) В мостовом выпрямителе с 3-фазным управлением частота пульсаций выходного напряжения зависит от

1. Коэффициент мощности
2. Частота питания
3. Источник напряжения
4. Угол открытия

Ответ: b

Пояснение: В мостовом выпрямителе с трехфазным управлением частота пульсаций выходного напряжения зависит от частоты питания.Частота пульсаций выходного напряжения

F _out = общее количество импульсов × частота питания

В мостовом выпрямителе с регулируемым диаметром 3 диаметра частота пульсаций выходного напряжения в 6 раз превышает частоту питающей сети.

23) Трехфазный полный преобразователь питает чисто резистивную нагрузку при 220 В постоянного тока для 0 ⁰ угла включения, найдите выходное напряжение для 90 ⁰ угла открытия

1. 30 В
2. 0 В
3. 90 В
4. 120 В

Ответ: b

Пояснение: Мы знаем,

24) Как называется преобразователь, который может работать как в 3-импульсном, так и в 6-импульсном режимах?

1. Трехфазный двухполупериодный преобразователь
2. Трехфазный полуволновой преобразователь
3. Трехфазный полупреобразователь
4. Однофазный полупреобразователь

Ответ: c

Пояснение: Трехфазный преобразователь имеет дополнительную функцию, заключающуюся в том, что он работает как 6-пульсный преобразователь для угла зажигания α <и как трехимпульсный преобразователь для угла зажигания α ≥

25) Трехфазный полностью управляемый преобразователь может работать как

1. Преобразователь для α = 0 в 120 ⁰
2. Преобразователь для α = 0 в 90 ⁰
3. Преобразователь для α = 0 в 180 ⁰
4. Преобразователь для α = от 0 до 60 ⁰

Ответ: c

Пояснение: Как известно, трехфазный полностью управляемый преобразователь работает только в двух квадрантах (первом и четвертом).

26) Трехфазный 6-импульсный преобразователь SCR подключается к источнику напряжения 220 В, 50 Гц, сети переменного тока и управляет приводом постоянного тока с напряжением на клеммах 210 В и номинальным значением тока 90 А. Если угол коммутации µ = 15 ⁰ и угол зажигания α = 60, ⁰ , найдите номинал шунтирующего компенсатора и коэффициент мощности.

1. 1
2. 0,5
3. 2
4. 1,5

Ответ: b

Пояснение:

Дано;

В = 210

I = 90 А

α = 60 ⁰

Мы знаем, что компенсация шунта

= VI tan альфа;

Подставляя значения V, I и α в уравнение выше, получаем

= 210 × 90 загар 60 ⁰

= 72, 735 VAR = 72.8 КВАР

А коэффициент мощности =

Cos α = Cos 60 ⁰ = 0,5

27) Какой из данных регуляторов обеспечивает изменение полярности выходного напряжения без использования трансформатора.

1. Линейный регулятор напряжения
2. Шунтирующий регулятор напряжения
3. Регулятор Buck-Boost
Регулятор напряжения серии

Ответ: c

Пояснение: Понижающе-повышающий стабилизатор обеспечивает изменение полярности выходного напряжения без использования трансформатора.Понижающий-повышающий преобразователь относится к стабилизатору напряжения, используемому для регулирования источников питания постоянного тока. Может потребоваться выход с отрицательной полярностью по отношению к той же клемме входного напряжения. Выходное напряжение может быть больше или меньше входного.

28) Измельчитель преобразует

1. от переменного тока до постоянного тока
2. AC в AC
3. от постоянного тока до переменного тока
4. от постоянного тока до постоянного тока

Ответ: d

Пояснение: Прерыватели относятся к статическому переключателю, который используется для обеспечения переменного напряжения постоянного тока от источника постоянного напряжения постоянного тока.Это преобразователи постоянного тока в постоянный. Это может быть повышающий или понижающий преобразователь постоянного тока в постоянный. В повышающем преобразователе постоянного тока выходное напряжение меньше входного. Он также известен как понижающий преобразователь. В повышающем режиме преобразователь постоянного тока, который также называют повышающим преобразователем, противоположен понижающему преобразователю. Также существует конвертер, основанный на комбинации этих двух; он работает как в понижающем, так и в повышающем режиме в зависимости от условий эксплуатации; этот тип прерывателя называется повышающим преобразователем.

29) Схема прерывателя работает в режиме управления TRC на частоте 4 кГц при питании 220 В постоянного тока.Для выходного напряжения 180 В найдите периоды проводимости и блокировки тиристора в каждом цикле.

1. 0,209 мс, 0,234 мс
2. 0,404 мс, 0,055 мс
3. 0,204 мс, 0,045 мс
4. 0,704 мс, 0,897 мс

Ответ: c

Пояснение:

Дано;

В _выход = 180 В

В _с = 220 В

f = 4 кГц = 4 × 10 ³

Мы знаем это,

30) Четырехквадрантный измельчитель не может работать как

1. Тиристор
2. Циклоконвертер
3. Одноквадрантный измельчитель
4. Инвертор

Ответ: b

Пояснение: Циклоконвертер — это своего рода преобразователь переменного тока в переменный, основанный на тиристорах, который преобразует переменный ток одной частоты в переменный ток другой частоты без использования источника постоянного тока.Он используется в первую очередь для увеличения или уменьшения частоты выходного напряжения по отношению к частоте входного напряжения без использования каких-либо преобразователей AC-DC или DC-AC во время процесса. Сторона питания циклоконвертера считается входом, а сторона нагрузки — выходом.

31) Если повышающий прерыватель имеет напряжение источника V и рабочий цикл α, найдите выходное напряжение прерывателя.

Ответ: c

Пояснение:

Дано;

Напряжение источника =

Рабочий цикл = α

Мы знаем, что

Среднее значение выходного напряжения повышающего прерывателя равно

Где

В — источник напряжения, а α — рабочий цикл.

32) Сколько переключателей используется для построения трехфазного циклоконвертера в трехфазный?

1. 10
2. 14
3. 18
4. 24

Ответ: c

Пояснение: 18 переключателей необходимы для создания трехфазного циклоконвертера. Для трех фаз трехфазного циклоконвертора требуется три набора трехфазных полуволновых цепей, и для каждой цепи требуется 6 тиристоров.Таким образом, общее количество требуемых тиристоров составляет 18.

33) Циклопреобразователь с трехфазного на трехфазный требует

1. 24 тиристора для 6-пульсного устройства
2. 36 тиристоров для 6-пульсного аппарата
3. 48 тиристоров для 3-импульсного устройства
4. 24 тиристора для 3-импульсного устройства

Ответ: b

Пояснение: Трехфазный циклоконвертер в трехфазный требует 36 тиристоров для 6-импульсных устройств.

34) В преобразователе из трехфазного в однофазный, использующем 6-пульсную мостовую схему, если входное напряжение составляет 220 В на фазу, найти значение основного среднеквадратичного значения выходного напряжения?

Ответ: d

Пояснение:

Дано;

Общее количество импульсов (м) = 6

Входное фазное напряжение (В _P ) = 220 В

Мы знаем, что исходное значение среднеквадратичного выходного напряжения равно

35) Трехфазный циклоконвертер используется для нахождения однофазного переменного тока на выходе переменной частоты.Если нагрузка однофазного переменного тока составляет 240 В, 50 А при коэффициенте мощности 0,8 с запаздыванием, найдите среднеквадратичное значение входного напряжения на фазу

1. 220 В
2. 240 В
3. 290 В
4. 20 В

Ответ: c

Пояснение:

Дан,

В _{выход (среднеквадр.)} = 240 В

м = 3 (для 3 фазы)

Мы знаем, что исходное значение среднеквадратичного выходного напряжения равно

36) Однофазный полумостовой инвертор имеет входное напряжение 60 В постоянного тока.Если инвертор питает нагрузку 3,6 Ом, найдите среднеквадратичное выходное напряжение на основной частоте

1. 188 В
2. 168 В
3. 158 В
4. 178 В

Ответ: a

Пояснение:

Дан,

Vs = 60

Мы знаем, что основная составляющая выходного напряжения однофазного полумостового инвертора задается как

37) ШИМ-переключение используется в инверторах источника напряжения с целью

1. Регулировка выходного тока
2. Управляющее входное напряжение
3. Регулировка входной мощности
4. Управление выходными гармониками и выходным напряжением.

Ответ: d

Пояснение: PWM означает широтно-импульсную модуляцию. Он используется в инверторе источника напряжения для управления выходным напряжением и выходными гармониками. Это метод управления средней мощностью сигнала в непрерывном диапазоне путем переключения его между включенным и выключенным состояниями. Это метод создания амплитудной модуляции. При увеличении количества импульсов за полупериод порядок частоты гармоник увеличивается, так что размер фильтра уменьшается.

38) Однофазный мостовой инвертор напряжения (VSI) питается от источника 240 В постоянного тока. Если импульс длительностью 60 ⁰ используется для запуска устройств в каждом полупериоде, найдите среднеквадратичное значение основной составляющей выходного напряжения.

1. 128 в
2. 148 В
3. 108 В
4. 168 В

Ответ: c

Пояснение:

Заданная длительность импульса (d) = 60 ⁰

Вс = 240 В

Мы знаем, что ширина импульса равна

2д = 60 ⁰

D = 30 ⁰

Таким образом, среднеквадратичное значение основной составляющей выходного напряжения равно

39) Электродвигатель, развивающий пусковой момент 18 Нм, запускается с моментом нагрузки 9 Нм на его валу.Если ускорение в начальной точке составляет 3 рад / сек ² , найти момент инерции системы (без учета трения)

1. 3 кг — м ²
2. 9 кг — м ²
3. 27 кг — м ²
4. 81 кг — м ²

Ответ: a

Пояснение:

Дан,

Пусковой момент Испытание двигателя = 18 Нм

Момент нагрузки T _L = 9 Нм

Момент ускорения Ta = Tst- T _L = 18 Нм — 9 Нм = 9 Нм

Ускорение α = 3 рад / с ²

Мы знаем, что момент инерции равен

40) Если трехфазный полупреобразователь питается от электродвигателя постоянного тока с независимым возбуждением при постоянном токе возбуждения, электродвигатель может работать в заданных условиях.

1. Положительная частота вращения и отрицательный момент
2. Положительный результат и положительный ток
3. Отрицательная частота вращения и положительный момент
4. Отрицательная частота вращения и отрицательный момент

Ответ: b

Пояснение: 3-х фазный полупреобразователь только в одном квадранте; следовательно, мото может работать только в первом квадранте, который имеет положительную скорость и положительный крутящий момент.

41) A 240 В, 1200 об. / Мин.Двигатель постоянного тока с независимым возбуждением имеет сопротивление якоря 3 Ом. Понижающий прерыватель управляет двигателем постоянного тока с частотой 1 кГц. Входное постоянное напряжение, подаваемое на прерыватель, составляет 280 В. Если рабочий цикл прерывателя для двигателя, работающего на скорости 700 об / мин, найдите номинальный крутящий момент

1. 0,233
2. 0,338
3. 0,633
4. 0,951

Ответ: b

Пояснение:

Дан,

Номинальная частота вращения (N ₁ ) = 1200 об / мин

Напряжение на якоре (В _a1 ) = 240 В

Ток якоря (I _a ) = 30 A

Сопротивление якоря (R _a ) = 3 Ом

Номинальная частота вращения (N ₂ ) = 700 об / мин и V _с = 280 В

Мы знаем это,

Номинальная частота вращения 1200 об / мин. Напряжение на якоре двигателя,

V _a1 = E _b1 + I _a R _a

E _b1 = V _a1 — I _a R _a

= 240 — 30 × 3

= 240 — 90 = 150 В

при 700 об / мин,

При номинальном крутящем моменте ток якоря также будет номинальным, равным 30 А, потому что ток прямо пропорционален крутящему моменту

Так приложенное напряжение

В _a2 = E _b2 + I _a R _a

= 87.5 + 30 × 3

= 177,5 В

Так коэффициент заполнения,

42) Однофазный полууправляемый выпрямитель приводит в действие двигатель постоянного тока с независимым возбуждением. Постоянная противоэдс двигателя составляет 0,30 В / об / мин. Значение тока якоря 8 А без пульсаций, сопротивление якоря 3 Ом. Преобразователь работает от источника питания 240 В однофазного источника переменного тока с углом включения 60 ⁰ . Найдите скорость двигателя постоянного тока при этом условии

1. 120.6 об / мин
2. 168. 7 об / мин
3. 190,2 об / мин
4. 240. 8 об / мин

Ответ: c

Пояснение:

Дан,

Постоянная противоэдс двигателя E _b = 0,30 В / об / мин

Ток якоря (I _a ) = 8 A

Сопротивление якоря (R _a ) = 3 Ом

В _макс = 240 В

Угол открытия α = 60 ⁰

Мы знаем это,

Среднее выходное напряжение однофазного полууправляемого выпрямителя равно

43) Ток якоря двигателя постоянного тока, питаемый от тиристорного преобразователя мощности, состоит из пульсаций.Пульсация якоря влияет на

1. Коммутация мотора
2. Скорость мотора
3. Крутящий момент мотора
4. КПД двигателя

Ответ: a

Пояснение: Частота пульсаций — это частота остаточного переменного напряжения. После этого он был выпрямлен до постоянного тока в источнике питания. Из-за более высокой пульсации в двигателе на выходе преобразователя возникают проблемы с нагревом и коммутацией.Работает на высоком постоянном напряжении. Для полуволнового выпрямителя значение частоты пульсаций i совпадает с частотой переменного тока, а для двухполупериодного выпрямителя значение частоты пульсаций в два раза превышает исходную частоту переменного тока.

44) Якорь двигателя питается через выпрямители с кремниевым управлением с фазовым регулированием и получает более плавную форму напряжения на

1. Меньшая скорость двигателя
2. Постоянная скорость двигателя
3. Более высокая скорость двигателя
4. Ничего из этого

Ответ: c

Пояснение: Мы знаем, что напряжение прямо пропорционально скорости.Таким образом, более плавная форма напряжения достигается при более высокой скорости.

45) Крутящий момент, создаваемый однофазным асинхронным двигателем, питаемым от контроллера переменного напряжения для управления скоростью из-за

1. Основная составляющая гармоник, а также тока
2. Только основная составляющая гармоник
3. Основная составляющая тока только
4. Основная составляющая и четные гармоники

Ответ: c

Пояснение: Однофазные асинхронные двигатели работают от однофазного переменного тока.Имеет две обмотки; Основные обмотки и вспомогательная обмотка. Для управления скоростью однофазного асинхронного двигателя с помощью контроллера переменного напряжения, и только основная составляющая тока требуется для развития крутящего момента. Гармоники в токе двигателя могут вызвать потери мощности, что приведет к нагреву двигателя.

46) В цепь ротора подключается сопротивление 4 Ом, а в периоды выключения прерывателя дополнительно подключается сопротивление 8 Ом. Период выключения прерывателя составляет 6 мс.Найдите среднее сопротивление в цепи ротора для частоты прерывателя 200 Гц.

1. 20,6 Ом
2. 15,5 Ом
3. 25,9 Ом
4. 1,8 Ом

Ответ: b

Пояснение:

Дан,

Обычно резистор на 4 Ом подключается к цепи ротора в периоды выключения; r = 8 Ом дополнительно

T _выкл. = 6 мс

f = 200 Гц

Мы знаем, что частота обратна периоду

Итак,

47) Когда синхронный двигатель с автоматическим управлением питается от преобразователя частоты

1. Скорость статора определяет скорость статора
2. Возникают проблемы со стабильностью
3. Частота статора определяет скорость ротора
4. Частота ротора определяет скорость ротора

Ответ: c

Пояснение:

Как известно,

Синхронный двигатель всегда работает с синхронной скоростью

Где,

f = частота

p = количество полюсов.

Таким образом, скорость ротора определяется частотой статора.

48) Трехфазный полностью управляемый тиристорный мостовой преобразователь используется в качестве инвертора с коммутацией линии для питания 60 кВт с питанием 450 В постоянного тока в трехфазную сеть переменного тока 430 В (линия), 50 Гц. Если ток в звене постоянного тока постоянный, найдите действующее значение тока тиристора.

1. 54,68 А
2. 76,98 А
3. 66,08 А
4. 16,88 А

Ответ: b

Пояснение:

Дан,

Ток промежуточного контура I _d = Постоянный

Напряжение промежуточного контура В _d = 450 В

P = 60 × 10 ³

Итак, мощность, подводимая к двигателю, равна

P = V _d I _d

49) Для какого из перечисленных ниже приводов широко используется асинхронный двигатель с питанием от циклоконвертера?

1. Привод компрессора
2. Привод станка
3. Привод бумажной фабрики
4. Привод цементной мельницы

Ответ: b

Пояснение: Циклоконверторы в основном используются там, где требуется точное регулирование скорости.Это означает, что циклоконвертер не подходит для привода цементной мельницы, а также для привода компрессора. Бумажная фабрика требует привода с постоянной скоростью. Таким образом, привод асинхронного двигателя с питанием от циклоконвертера широко используется для привода станков.

50) Какая из приведенных конфигураций используется как для рекуперативного, так и для моторного торможения?

1. Измельчитель первый квадрант
2. Измельчитель четвертый квадрант
3. Измельчитель третий квадрант
4. Двухквадрантный измельчитель

Ответ: d

Пояснение: Двухквадрантный прерыватель используется как для рекуперативного, так и для моторного торможения.

51) Прерыватель постоянного тока используется в режиме рекуперативного торможения двигателя постоянного тока. Напряжение питания постоянного тока составляет 400 В, а рабочий цикл составляет 60%. Среднее значение тока якоря составляет 80 А. Если он считается непрерывным и без пульсаций, найти значение обратной связи по мощности с источником питания?

1. 28200 Вт
2. 19200 Вт
3. 21240 Вт
4. 19220 Вт

Ответ: d

Пояснение:

:

Дан,

В _выход = 400 В

Рабочий цикл α = 0.6

Ток якоря I _S = 80 A

Мы знаем, что в регенеративном режиме чоппер работал как повышающий прерыватель

Следовательно,

= 600 (1 — 0,6) = 240 В

Теперь поставщик электроэнергии вернулся к поставке

= V _S I _S = 240 × 80 = 19200 Вт

52) Силовой диод

1. Двухконтактный полупроводниковый прибор
2. Трехконтактный полупроводниковый прибор
3. Четырехконтактный полупроводниковый прибор
4. Ничего из этого

Ответ: a

Пояснение: Силовой диод относится к полупроводниковому устройству, которое используется для преобразования переменного тока в постоянный.Он состоит из двух выводов, катода и анода, как и у обычного диода. Силовой диод — это не что иное, как сигнальный диод с дополнительным слоем.

53) ВАХ диода лежат в диапазоне

1. Первый квадрант
2. Четвертый квадрант
3. Третий и второй квадрант
4. Первый и третий квадрант

Ответ: d

Пояснение: Вольт-амперная характеристика диода лежит в первом и третьем квадранте.Первый квадрант работает в прямой области, а третий квадрант работает в режиме обратного смещения.

54) Найдите тройную частоту шестифазного однополупериодного выпрямителя для входа 220 В, 50 Гц

1. 150 Гц
2. 300 Гц
3. 50 Гц
4. 600 Гц

Ответ: b

Пояснение:

В шестифазном однополупериодном выпрямителе обычно используется шесть диодов. Поскольку частота источника питания составляет 50 Гц, частота пульсаций в шесть раз больше, чем у источника питания

= 50 × 6 = 300 Гц

55) Если угол зажигания α однофазного полностью управляемого выпрямителя, питающего постоянный постоянный ток в нагрузку, равен 60 ⁰ , Найдите коэффициент смещения выпрямителя

1. 0
2. 0.5
3. 1
4. 1,5

Ответ: b

Пояснение: Коэффициент смещения относится к коэффициенту мощности из-за фазового сдвига между напряжением и током на основной частоте линии.

SO,

Коэффициент смещения мощности задается как = Cos?

? 60 ⁰

Следовательно, Cos60 ⁰ = 0,5

56) PN-переход с прямым смещением действует как a / an

1. Тиристор
2. Замкнутый выключатель
3. Усилитель
4. Измельчитель

Ответ: b

Пояснение: Диод с PN переходом — это диод, который образуется, когда полупроводник p-типа сплавляется с полупроводником n-типа.Это создает потенциальный барьер на диодном переходе. В условиях прямого смещения диод PN-перехода действует как замкнутый переключатель.

57) Для конкретного транзистора, если значение бета равно 400, а ток базы равен 8 мА, найти значение тока эмиттера?

1. 4,308
2. 3,208 А
3. 7.808 А
4. 9,276 А

Ответ: b

Пояснение:

Дан,

Коэффициент усиления по току β = 400

Базовый ток I _B = 8 мА

Коэффициент усиления постоянного тока β _dc относится к отношению тока коллектора к току базы при постоянном напряжении V _CE в условиях смещения постоянного тока.

58) Двухтранзисторная модель SCR, полученная

1. Деление SCR пополам по диагонали
2. Разделение двух верхних и нижних слоев SCR пополам
3. Разделение пополам только двух нижних слоев SCR
4. Разделение тиристоров пополам по горизонтали

Ответ: b

Пояснение: Двухтранзисторные модели SCR получаются путем разделения двух верхних и нижних слоев SCR пополам. SCR — это однонаправленное устройство, работающее как диод.Это позволяет току течь только в одном направлении.

59) В SCR характеристики затвора-катода имеют наклон 160. Если рассеиваемая мощность затвора составляет 0,8 Вт, найти значение тока затвора?

1. 110 мА
2. 220 мА
3. 71 мА
4. 31 мА

Ответ: c

Пояснение:

Дан,

Наклон = 160

Мы знаем, что

Мощность определяется как произведение напряжения и тока

Следовательно,

P = V _г × I _г = 0.8

Наклон V _г / I _г = 160

V _г = 160 × I _г

160 I ² _г = 0,8

I _г = 71 мА

Пять десятилетий эволюции солнечной фотоэлектрической тепловой (PVT) технологии — критический взгляд на обзорные статьи

Основные моменты

•

Обзор по пяти десятилетиям развития технологий PVT собраны, критически проанализированы и тематически классифицированы.

•

Классификация обзорных статей по PVT-системам представляет собой краткое справочное руководство.

•

Это упражнение по консолидации будет полезно для практикующего промышленного персонала и начинающих исследователей.

•

Предусмотрены будущие направления в каждой из тем.

•

Предлагается новый критерий отбора PVT.

Реферат

Когенерация электрической и тепловой энергии с помощью солнечной фотоэлектрической тепловой технологии (PVT) рассматривается во многих прибыльных приложениях, таких как производство электроэнергии, создание теплового комфорта в зданиях, сушка, охлаждение, кондиционирование воздуха, опреснение и тепло промышленных процессов.Благодаря своей практичности и экологичности, солнечная PVT-технология привлекает безграничное внимание исследователей и практикующих инженеров, в том числе архитекторов. Солнечные PVT-технологии появились в 1970-х годах и к настоящему времени прошли 50 лет существования, в течение которых эта технология была успешно продемонстрирована во многих конструктивных вариантах. Об этом может свидетельствовать тот факт, что за последние 5 десятилетий было опубликовано множество обзорных статей на разные темы о прогрессе этой технологии.Поэтому в настоящее время необходимо объединить эти обзорные статьи, чтобы классифицировать обзорные статьи PVT на основе анализируемого содержания, чтобы предоставить исследователям быстрое и краткое справочное руководство в ближайшие дни.

Ключевые слова

Solar PVT

PCM

Nanofluid

CPV

Exergy

Environment

Рекомендуемые статьи Цитирующие статьи (0)

© 2021 Опубликовано компанией Elsevier Ltd.
