Название |
Площадь (га) |
Местоположение | Номер кадастрового квартала (земельного участка) |
Ф.И.О. председателя | ||
1 | СНТ «Горный»
| 12,7
| Нефтеюганский район, п.Каркатеевы, на берегу пр.Горной
| 86:08:0020101:19 | Лукьяненко Валентина Владимировна | ||
2 | Садоводческое ТСН «Курья»
| 4
| Нефтеюганский район, слева от а/д Нефтеюганск-Пыть-Ях, 20 км. (ХМАО-Югра, Нефтеюганский район)
| 86:08:0020903:3023 | Андреева Людмила Афанасьевна
| ||
3 | СОК «Ручеек»
| 1,2
| Нефтеюганский район | 86:08:0020801:11571
| Пилипюк Андрей Васильевич | ||
4 | СОК «Лесной остров»
| 5
| Нефтеюганский район, Усть-Балыкское месторождение на бер.
| 86:08:0020902:2225 | Водоватов Владимир Викторович | ||
5 | ТСН «Малиновка»
| 15,0
| Нефтеюганский район, п.Сигапай | 86:08:0020501:420 | Копчикова Светлана Валерьевна
| ||
6 | СНТ «Чесновский»
| 105,0
| Нефтеюганский район, урочище «Чесновский остров» (ХМАО-Югра, Нефтеюганский район, на Чесновском острове)
| 86:08:0020801:25 | Шайхутдинова Асия Асхатовна | ||
7 | СНТ «Речник»
| 3
| Нефтеюганский район, Чесновский остров, слева от дороги | 86:08:0020801:11501 | Нагайцев Роман Александрович | ||
8 | СНТ «Дружный»
| 8,3 | Нефтеюганский район, Усть-Балыкское м/р, куст 703 | 86:08:0020801:5284 | Задубненко Виктор Геннадьевич | ||
9 | СНТ «Север»
| 5,7
| Нефтеюганский район, Усть-Балыкское месторождение, куст 91
| 86:08:0020801:11564 | Салимгараев Ильдар Гамбарович | ||
10 |
| 2
| Нефтеюганский район, в районе 703 куста, автодороги Нефтеюганский-Чеускино | 86:08:0020801:7977 | Вагин Юрий Николаевич | ||
11 | ТСН «Нефтяник»
| 13,18
| Нефтеюганский район, в районе 91 куста, слева от дороги нефтеюганск
| 86:08:0020801:26 | Никулин Сергей Валерьевич
| ||
12 | СОК «Калинка»
| 6,9
| Нефтеюганский район, слева от а/д Нефтеюганск-Чеускино, в районе поворота на п.
| 86:08:0020801:9601 | Скориков Артём Александрович | ||
13 | СНТ «Энергетик»
| 22,6
| Нефтеюганский район, на берегу протоки Сингапайская, в районе куста 91 Усть-Балыкского месторождения
| 86:08:0020801:23
| Васильева Татьяна Борисовна
| ||
14 | СНТ «Энергетик»
| 19,51
| Нефтеюганский район, урочище Сингапайский остров, в районе КНС-7
| 86:08:0020801:6412 | Батаева Светлана Ивановна | ||
15 | ПК СОТ «Березка»
| 6,1
| Нефтеюганский район, Усть-Балыкское месторождение, в районе КНС-7
| 86:08:0020801:1881 | Бескурский Владимир Владимирович
| ||
16 | ТСН «Рассвет» | 10
| Нефтеюганский район, Усть-Балыкское месторождение нефти, в районе п.
| 86:08:0020801:6739 | Алалыкина-Галкина Елена Викторовна | ||
17 | ТСН «Взлет»
| 35,5 | Нефтеюганский район, Усть-Балыкское месторождение нефти, справа от а/д Нефтеюганск-Чеускино, район 91 кукуста | 86:08: 0020801:1687 | Перминова Галина Петровна
| ||
18 | ТСН «Строитель»
| 9,7
| Нефтеюганский район, участок расположен на Сингапайском урочище на 11 км по левую сторону автодороги Нефтеюганск-Сургут
| 86:08:0020801:8969 | Перекладов Виталий Валерьевич | ||
19 | СНТ «Вышкомонтажник»
| 30,1
| Нефтеюганский район, Усть-Балыкское месторождение нефти | 86:08:0020801:6959 | Плищенко Светлана Петровна | ||
20 | СНТ «Брусничка»
| 6,8 | Нефтеюганский район, Усть-Балыкское месторождение нефти, район 91 куста
| 86:08:0020801:1728 | Пуртов Юрий Петрович | ||
21 | ТСН «Ягодка»
| 6,7
| Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 91
| 86:08:0020801:8646 | Алферова Ирина Валерьевна
| ||
22 | СНТ «Белые ночи» | 3,8 | Нефтеюганский район, куст 703, на берегу протоки Сингапайская, Усть-Балыкское месторождение
| 86:08:0020801:7944 | Маковский Николай Васильевич
| ||
23 | СНТ «Теремок»
| 1,9 | Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 91 | 86:08:0020801:53 | Сосницкий Дмитрий Николаевич
| ||
24 | СНТ «Магистраль»
| 45,3
| Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 706
| 86:08:0020801:7149 | Торопов Александр Федорович | ||
25 | ТСН «Озон»
| 10 | Нефтеюганский район, Остров «Безымянный» | 86:08:0020801:8651 | Антонович Виталий Владимирович
| ||
26 | СОК «Сингапай»
| 11,3
| Нефтеюганский район, в районе п.
| 86:08:0020801:8862 | Белов Александр Владимирович
| ||
27 | СНТ «Жасмин»
| 4,6 | Нефтеюганский район, на берегу протоки Сингапайской | 86:08:0020801:6957 | Лукиенко Сергей Владимирович
| ||
28 | СОТ «Кедровый» | 39,4
| Нефтеюганский район
| 86:08:0020801:6730
| Мухитов Ильдар Назипович | ||
29 | СОК «Жемчужина»
| 10
| Нефтеюганский район, урочище «Кедровый Бор» | 86:08:0020801:6962 | Иванов Александр Иванович | ||
30 |
| 4,2
| Нефтеюганский район, в районе урочища «Кедровый бор» | 86:08:0020801:1725 | Гефлинг Лариса Иосифовна | ||
31 | СНТ «Березка-1»
| 2,9 | Нефтеюганский район, в урочище остров Чеускинский, 8 км. | 86:08:0000000:30165 | Хафизов Расави Ясавиевич
| ||
32 | СНТ «Калинка» | 3
| Нефтеюганский район, Чеускинский остров | 86:08:0020801:3256 | Сойдова Наталья Владимировна | ||
33 | СНТ «Монитор»
| 5
| Нефтеюганский район, урочище «Кедровый бор» | 86:08:0020801:4606 | Кащеев Юрий Павлович | ||
34 | СНТ «Сармас»
| 2,7
| Нефтеюганский район | 86:08:0020902:2009 | Шарбан Николай Иванович
| ||
35 | СОК «Солнечный»
| 7,8
| Нефтеюганский район | 86:08:0020902:2198 | Шестакова Ольга Владимировна
| ||
36 | СНТ «Любитель»
| 4,91
| Нефтеюганский район, в районе куста 32б Усть-Балыкского месторождения нефти
| 86:08:0020902:3197 | Достовалова Оксана Викторовна | ||
37 | ПО «Заречный» СОТ
| 16,03 6,94 1,08 0,3 | Нефтеюганский район, на берегу оз.
| 86:08:0020902:1215 86:08:0020902:3639 86:08:0020902:3717 86:08:0020902:3788
| Денисов Валерий Борисович | ||
38 | ПСОК «Лагуна»
| 4,42
| Нефтеюганский район, справа за мостом через протоку Юг.Обь | 86:08:0020902:1782 | Мраков Альберт Ильфридович
| ||
39 | ПКС «Экология»
| 10,35
| Нефтеюганский район, справа от а/д Нефтеюганск-Пойковский, в районе кустов 37, 37а
| 86:08:0020902:2091 | Михайлов Иван Викторович | ||
40 | СОТ «Триада»
| 3,71
| Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 37 | 86:08:0020902:2179 | Асабов Павел Аверьянович
| ||
41 | ТСН «Сибиряк»
| 5,7
| Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 24 | 86:08:0020801:6738 | Коэмец Галина Александровна | ||
42 | СНТ «Труженик»
| 24,8 | Нефтеюганский район, пгт. | 86:08:0020801:12264 | Белоус Павел Антонович
| ||
43 | СНТ «Островной» | 19,8
| Нефтеюганский район, в районе 103 куста Усть-Балыкского месторождения нефти
| 86:08:0020801:6696 | Вишневский Юрий Сергеевич
| ||
44 | СНТ «Промхим»
| 4,5
| Нефтеюганский район, в районе ВПП аэропорта
| 86:08:0020801:8915 | Лаврик Ольга Григорьевна
| ||
45 | СОТ «Заря»
| 3,3
| Нефтеюганский район, в районе куста 24 Усть-Балыкского месторождения нефти в районе куста 24 | 86:08:0020801:8945 | Беспалов Михаил Павлович
| ||
46 | СНТ «Заря»
| 5,8
| Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 24
| 86:08:0020801:8941 | Яковлев Леонид Иванович
| ||
47 | СНТ «Меридиан»
| 6,3 | Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 24 | 86:08:0020801:6746 | Лаврик Вера Алексеевна | ||
48 | СНТ «Сосенка»
| 5,6 | Нефтеюганский район, Усть-Балыкское месторождение нефти, куст 24 | 86:08:0020801:6961 | Ашихмин Алексей Евгеньевич
| ||
49 | ДНТ «Ясная поляна»
| 4,6 | Нефтеюганский район, в районе куста 103 Усть-Балыкского месторождения нефти | 86:08:0020801:8817 | Фокин Андрей Викторович | ||
50 | СОТ «Солнышко»
| 4,82
| Нефтеюганский район, п. в районе «НЮРЭС»
| 86:08:0020501:838 | Гневашев Вадим Викторович | ||
51 | СНТ «Урожайный»
| 3,4 | Нефтеюганский район, п.Сингапай | 86:08:0020501:811 | Коротков Александр Юрьевич
| ||
52 | СНТ «Остров»
| 11,52
| Нефтеюганский район, п.Сингапай
| 86:08:0020501:1096 | Петров Александр Анатольевич | ||
53 | СНТ «Буровик»
| 30
| Нефтеюганский район, пгт.Пойковский | 86:08:0020302:414 | Черняк Михаил Александрович
| ||
54 | ДПК «Электрон»
| 11,8
| Нефтеюганкий район, п. | 86:08:0020501:800 | Горецкая Оксана Николаевна | ||
55 | СНТ «Связист»
| 2,51
| Нефтеюганский район, на берегу пр.Чеускинская | 86:08:0020501:629 | Воронина Светлана Анатольевна
| ||
56 | ПК «СОТ «Родничок»
| 2,5 | Нефтеюганский район, п.Сингапай |
—
| Волгай Виктор Алексеевич
| ||
57 | СНТ «Оптимист»
| 5
5
3,1
| Нефтеюганский район, урочище «Сингапайский остров», в районе КНС- 7
Нефтеюганский район, на Сингапайском острове рядом с участком мехколонны № 113 | 86:08:0020801:8673
86:08:0020801:12664
86:08:0020801:13547 | Ахмедов Азат Амры оглы
| ||
58 | ТСН «Восход»
| 4
| Нефтеюганский район, п. | 86:08:0020801:6698 | Матюхина Надежда Викторовна
| ||
59 | ТСН «Водник»
| 2,56
| Нефтеюганский район, в районе п.Сингапай, у протоки Сингапайской | 86:08:0020801:24 | Жгунцева Оксана Юрьевна
| ||
60 | СНТ «Уют»
| 2,0
| Нефтеюганский район, на берегу пр.Сингапайская, в районе ППН | 86:08:0020801:9640 | Долгополова Антонина Дмитриевна
| ||
61 | СНТ «Дорожник»
| 5 8,6 | Нефтеюганский район, Усть-Балыкское месторождение нефти, в районе НПС «Остров»
| 86:08:0020801:9518 86:08:0020801:11931 | Габдукаев Роберт Ринадович | ||
62 | СНТ «Механизатор»
| 10
| Нефтеюганский район, в районе п.
| 86:08:0020801:6741 | Николаева Светлана Романовна
| ||
63 | СОК «Юганские зори»
| 10
| Нефтеюганский район, урочище «Олений остров» | 86:08:0020801:8151 | Егоров Андрей Викторович
| ||
64 | СНТ «Виктория»
| 2,4
| Нефтеюганский район
| 86:08:0020801:11070 | Тимошкина Надежда Михайловна
| ||
65 | СНТ «Северный» | 183,82
| Нефтеюганский район
| 86:08:0020801:5149 | Кириченко Елена Владимировна | ||
66 | СНТ «Сибирь»
| 11,6
| Нефтеюганский район, пгт. | 86:08:0020302:505 | Нутфуллин Ильдар Юсупович | ||
67 | СОК «Комсомолец»
| 7,3
| Нефтеюганский район | 86:08:0020904:13320 | Волошина Людмила Дмитриевна
| ||
68 | ТСН «Механизатор»
| 5,1
| Нефтеюганский район | 86:08:0020801: 8939 | Лозовик Петр Николаевич | ||
69 | СНТ «Майское»
| 16,5
| Нефтеюганский район, в районе базы отдыха «Сказка» | 86:08:0020902:1267 | Сапаров Расулжон Жуманович
| ||
70 | СНТ «Хуторок»
| 3,9 | Нефтеюганский район, урочище «Пим», в районе профилактория «Юган»
| 86:08:0020801:31 | Ганеев Илнур Фаритович | ||
71 | СОТ «Южный»
| 5,13
| Нефтеюганский район | 86:08:0020801:6731 | Верещагин Евгений Юрьевич | ||
72 | СОТ «Березка»
| 41,9
| Нефтеюганский район, пгт. | 86:08:0020302:411 | Карнаухов Сергей Александрович
| ||
73 | СНТ «Электрон»
| 6,6
| Нефтеюганский район, п.Сингапай | 86:08:0020501:3181 | Егоров Андрей Владимирович | ||
74 | ДНТ «Юганск» | 1,05 | Нефтеюганский район, в районе куста 103 | 86:08:0020801:12259 | Черивханов Арсен Хаджимурадович | ||
75 | СНТ «Зелёная долина» | 4,2 | Нефтеюганский район, Усть-Балыкское месторождение, куст 24 | 86:08:0020801:6914 | Мельников Валерий Михайлович | ||
76 | СНТ СН «Кедр» | 9,5 | Нефтеюганский район, на берегу протоки Пучипитый | 86:08:0020801:12746 | Шалтаев Владимир Николаевич | ||
77 | СНТ «Дубрава» | 3,45 | Нефтеюганский район, п. | 86:08:0020501:3287 | Морозов Юрий Алексеевич | ||
78 | ТСН «Экология-1» | 3,8 | Нефтеюганский район | 86:08:0020902:743 | Гайнуллин Айрат Альфитович | ||
79 | СНТ «Виктория плюс» | 1,6 | Нефтеюганский район | 86:08:0020801:13415 | Корольков Юрий Валерьевич | ||
80 | ТСН «Прогресс» | 8,7 | Нефтеюганский район | 86:08:0020801:7849 | Горбунов Александр Владимирович
| ||
81 | ДПК «Березка» | 1,5 | Нефтеюганский район | 86:08:0020801:12395 | Романова Надежда Александровна | ||
82 | ТСН «Недра» | 45,4 | Нефтеюганский район | 86:08:0000000:32654 | Яковлев Леонид Иванович | ||
83 | ТСН «Дружба» | 3 | Нефтеюганский район | 86:08:0020801:6697 | Феде Юрий Викторович | ||
84 | ПСОК «Юган»
| 3,6
| Нефтеюганский район | 86:08:0020801:9899 | Береснева Валентина Ивановна
| ||
85 | СНТ «Росток»
| 10
| Нефтеюганский район, пгт. | 86:08:0020304:457 | Горбунова Елена Васильевна
| ||
86 | СНТ «Радамир»
| 4,68
| Нефтеюганский район | 86:08:0020801:13884 | Морошан Сергей Георгиевич
| ||
87 | СОТ «Авангард»
| 5
| Нефтеюганский район | 86:08:0020904:7749 | Давыдова Наталья Павловна | ||
88 | СНТ «Транспортник» | 5
| Нефтеюганский район, в районе г.Пыть-Ях | 86:08:0020904:7749 | Амиров Рафик Камилович
| ||
89 | СНТ «Берег»
| 2
| Нефтеюганский район | 86:08:0020902:3655 | Денисова Галина Алексеевна | ||
90 | СОТ «Виктория»
| 25,0
| Нефтеюганский район, Мамонтовское месторождение | 86:08:0020801:2978 | Крылова Зинаида Гавриловна
| ||
91 | ТСН «Кедр»
| 8 | 18 км автодороги Нефтеюганский -Пойковский, в районе Каркатеевы. | 86:08:0020904:7725 | Толмачёва Наталья Александровна | ||
92 | СНТ «Факел»
| 1,5
| Нефтеюганский район | 86:08:0000000:33257 | Литвиненко Евгений Николаевич | ||
93 | СНТ «Березовая роща»
| 4,1
| Нефтеюганский район. В районе КНС-7 Усть Балыкского месторождения | 86:08:0020801:8377 | Емельянова Ольга Николаевна | ||
94 | СОТ «Боровое»
| 9,75
| Нефтеюганский район, п.Салым | 86:08:0010201:0350 | Филоненко Алена Владимировна | ||
95 | ТСН «Сингапай» НЦБПО БО | 38,9
| Нефтеюганский район, п.Сингапай | 86:08:0020301:1390 | Егоров Андрей Владимирович | ||
96 | СОТ «Коммунальник»
| 40
| Нефтеюганский район, дорога «Подъезд к пгт. | 86:08:0020301:1386 | Нутфуллин Ильдар Юсупович | ||
97 | СНТ «Мечта»
| 1,4
| Нефтеюганский район, Куст 24 | 86:08:0020801:6960 | Харитонова Татьяна Анатольевна | ||
98 | СОТ «Связист»
| 2,6
| Нефтеюганский район, в районе пгт.Пойковский | 86:08:0020301:1397 | Дубовец Вячеслав Владимирович | ||
99 | ТСН «Север»
| 14,2
| Нефтеюганский район | 86:08:0020801:15167 | Яковлев Александр Николаевич | ||
100 | СНТ «Хуторок-1»
| 6,2 | Нефтеюганский район | 86:08:0020801:13491 | Бабак Сергей Витальевич | ||
101 | СНТ «Приобье»
| 1,5 | Нефтеюганский район, Усть- Балыкское месторождение, в районе Рыбинспекции
| 86:08:0020801:13847 | Ёлгин Игорь Александрович | ||
102 | СНТ «Медвежий угол»
| 0,5 | Нефтеюганский район | 86:08:0020902:3724 | Новиков Сергей Евгеньевич | ||
пр.Сухой Балык
Сингапай
от г.Нефтеюганска
Сармас, справа от моста ч/ч пр.Юг.Обь по направлению Пыть-Ях
Пойковский
Сингапай,
Сингапай
Сингапай, на Бер. пр..Сингапайская
Сингапай, у протоки Сингапайской
Пойковский
Пойковский
Сингапай
Пойковский
Пойковский»,Как работает трансформатор, как он устроен, какие характеристики учитываются при эксплуатации

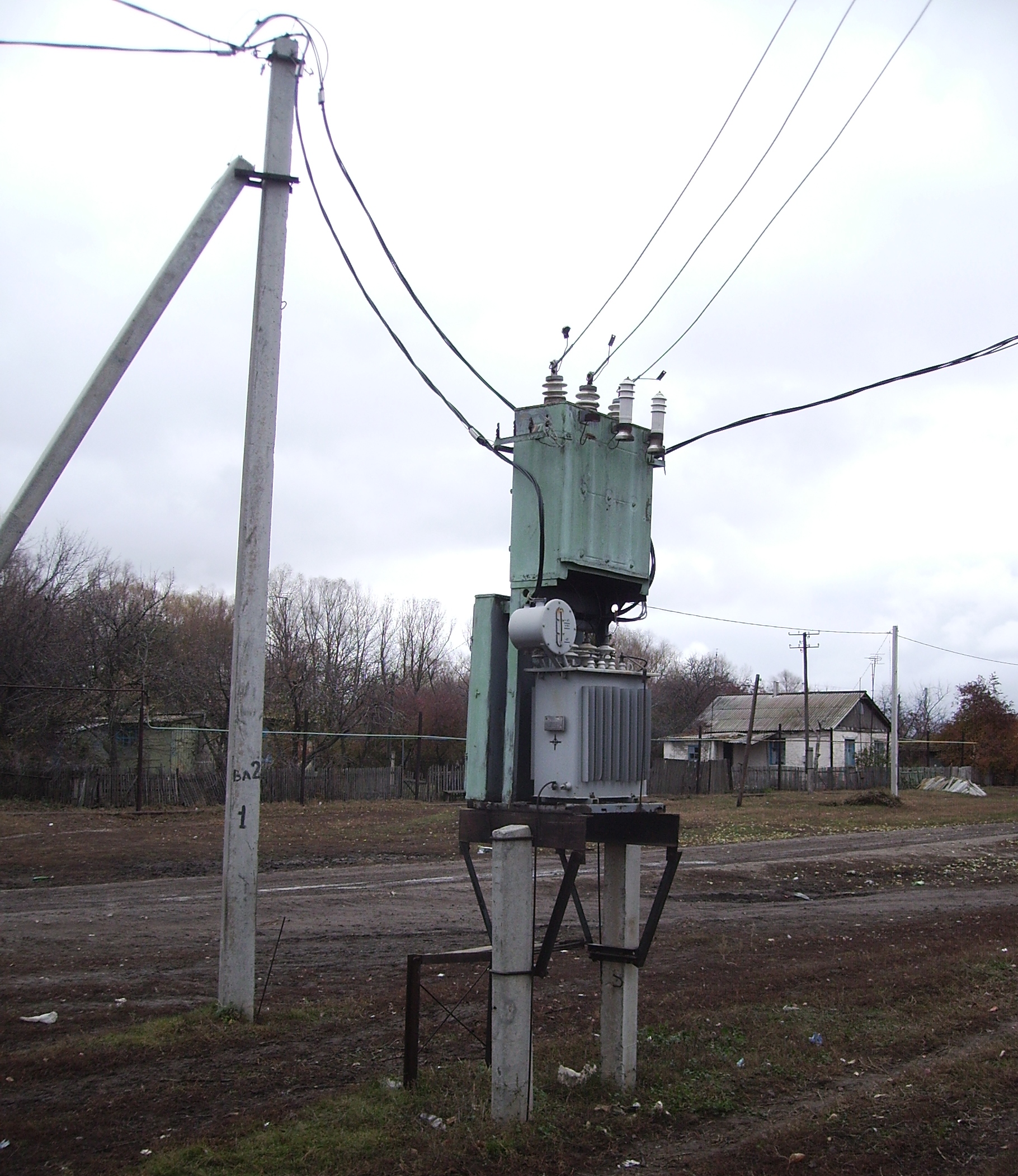

Как работает трансформатор, как он устроен, какие характеристики учитываются при эксплуатации
Трансформатор – это устройство, служащее для повышения или понижения переменного напряжения без изменения его частоты и практически без потерь мощности.
В энергетике, электронике и других отраслях прикладной электротехники большая роль отводится преобразованиям электромагнитной энергии из одного вида в другой. Этим вопросом занимаются многочисленные трансформаторные устройства, которые создаются под различные производственные задачи.
Одни из них, имеющие наиболее сложную конструкцию, выполняют трансформацию мощных потоков высоковольтной энергии, например. 500 или 750 киловольт в 330 и 110 кВ или в обратном направлении.
Другие работают в составе малогабаритных устройств бытовой техники, электронных приборов, системах автоматизации. Они также широко используются в различных блоках питания мобильных устройств.
Трансформаторы работают только в цепях переменного напряжения разной частоты и не предназначены для применения в схемах постоянного тока, в которых используются преобразователи других типов.
Трансформаторы делятся на две основные группы: однофазные, питающиеся от сети однофазного переменного тока, и трехфазные, питающиеся от сети трехфазного переменного тока.
Трансформаторы очень различны по своей конструкции. Основными элементами трансформатора являются: замкнутый стальной сердечник (магнитопровод), обмотки и детали, служащие для крепления магнитопровода и катушек с обмотками и установки трансформатора в выпрямительное устройство. Матнитопровод предназначен для создания замкнутого пути для магнитного потока.
Части магннтопровода, на которых размещены обмотки, называются стержнями, а части, на которых отсутствуют обмотки и которые служат для замыкания: магнитного потока в магнитопроводе — ярмом. Материалом для магнитопровода трансформатора служит листовая электротехническая сталь (трансформаторная сталь). Эта сталь бывает различных марок, толщины, горячей и холодной прокатки.
Общие принципы работы трансформаторов
Мы знаем, что электромагнитная энергия неразрывна. Но ее принято представлять двумя составляющими:
1. электрической;
2. магнитной.
Так проще понимать происходящие явления, описывать процессы, делать расчеты, конструировать различные устройства и схемы.
Целые разделы электротехники посвящены раздельным анализам работы электрических и магнитных цепей.
Электрический ток, как и магнитный поток, протекает только по замкнутой цепи, обладающей сопротивлением (электрическим или магнитным). Его создают внешние приложенные силы — источники напряжения соответствующих энергий.
Однако, при рассмотрении принципов работы трансформаторных устройств придётся одновременно исследовать оба этих фактора, учесть их комплексное воздействие на преобразование мощности.
Простейший трансформатор состоит из двух обмоток, выполненных намоткой витками изолированной проволоки, по которым протекает электрический ток и одной магистрали для магнитного потока. Ее принято называть сердечником или магнитопроводом.
К вводу одной обмотки приложено напряжение от источника электроэнергии U1, а с выводов второй оно, после преобразования в U2, подается на подключенную нагрузку R.
Под действием напряжения U1 в первой обмотке по замкнутой цепи протекает ток I1, величина которого зависит от полного сопротивления Z, состоящего из двух составляющих:
1.
активного сопротивления проводов обмотки;
2. реактивной составляющей, обладающей индуктивным характером.
Величина индуктивного сопротивления оказывает большое влияние на работу трансформатора.
Протекающая по первичной обмотки электрическая энергия в виде тока I1 представляет собой часть электромагнитной, магнитное поле которой направлено перпендикулярно движению зарядов или расположению витков проволоки. В его плоскости размещен сердечник трансформатора — магнитопровод, по которому замыкается магнитный поток Ф.
Все это наглядно отражено на картинке и строго соблюдается при изготовлении. Сам магнитопровод тоже замкнут, хотя в отдельных целях, например, для снижения магнитного потока в нем могут делать зазоры, увеличивающие его магнитное сопротивление.
За счет протекания первичного тока по обмотке магнитная составляющая электромагнитного поля проникает в магнитопровод и циркулирует по нему, пересекая витки вторичной обмотки, которая замкнута на выходное сопротивление R.
Под действием магнитного потока во вторичной обмотке наводится электрический ток I2. На его величине сказывается значение приложенной напряженности магнитной составляющей и полной сопротивление цепи, включая подключенную нагрузку R.
При работе трансформатора внутри магнитопровода создается общий магнитный поток Ф и его составные части Ф1 и Ф2.
Как устроен и работает автотрансформатор
Среди трансформаторных устройств особой популярностью пользуются упрощенные конструкции, использующие в работе не две разные отдельно выполненные обмотки, а одну общую, разделенную на секции. Их называют автотрансформаторами.
Принцип работы такой схемы практически остался прежним: происходит преобразование входной электромагнитной энергии в выходную. По виткам обмотки W1 протекают первичные токи I1, а по W2 — вторичные I2. Магнитопровод обеспечивает путь движения для магнитного потока Ф.
У автотрансформатора имеется гальванически связь между входными и выходными цепями.
Так как преобразованию подвергается не вся приложенная мощность источника, а только часть ее, то создается более высокий КПД, чем у обычного трансформатора.
Такие конструкции позволяют экономить на материалах: стали для магнитопровода, меди для обмоток. Они обладают меньшим весом и стоимостью. Поэтому их эффективно используют в системе энергетики от 110 кВ и выше.
Особых отличий в режимах работы трансформатора и автотрансформатора практически нет.
Рабочие режимы трансформатора
При эксплуатации любой трансформатор может находиться в одном из состояний:
- выведен из работы;
- номинальный режим;
- холостой ход;
- короткое замыкание;
- перенапряжение.
Холостой ход трансформатора
Холостой ход — работа прибора, машины и т. п. без нагрузки, вхолостую. При холостом ходе приборы, машины не отдают мощности, но сами при этом обычно потребляют ту или иную мощность.
Например, трансформатор, работающий без нагрузки (с разомкнутой вторичной обмоткой), потребляет некоторый ток из сети (т.
н. холостой ток трансформатора), и этот ток, текущий в первичной обмотке, связан с потреблением некоторой мощности из сети, которая идет на нагрев обмотки (а в случае наличия потерь в стали и на нагрев сердечника) трансформатора.
Режим вывода из работы
Для его создания достаточно снять питающее напряжение источника электроэнергии с первичной обмотки и этим исключить прохождение электрического тока по ней, что и делают всегда в обязательном порядке с подобными устройствами.
Однако на практике при работе со сложными трансформаторными конструкциями такая мера не обеспечивает полностью меры безопасности: на обмотках может оставаться напряжение и приносить вред оборудованию, подвергать опасности обслуживающий персонал за счет случайного воздействия разрядов тока.
Как это может произойти?
У малогабаритных трансформаторов, которые работают в качестве блока питания, как показано на верхней фотографии, постороннее напряжение никакого вреда не причинит.
Ему там просто неоткуда взяться. А на энергетическом оборудовании его обязательно следует учитывать. Разберём две часто встречающиеся причины:
1. подключение постороннего источника электроэнергии;
2. действие наведенного напряжения.
Первый вариант
На сложных трансформаторах работает не одна, а несколько обмоток, которые используются в разных цепях. Со всех их необходимо отключать напряжение.
Кроме того, на подстанциях, эксплуатируемой в автоматическом режиме без постоянного оперативного персонала к шинам силовых трансформаторов подключают дополнительные трансформаторы, обеспечивающие собственные нужды подстанции электроэнергией 0,4 кВ. Они предназначены для питания защит, устройств автоматики, освещения, отопления и других целей.
Их так и называют — ТСН или трансформаторы собственных нужд. Если со входа силового трансформатора снято напряжение и его вторичные цепи разомкнуты, а на ТСН проводятся работы, то существует вероятность обратной трансформации, когда напряжение 220 вольт с низкой стороны проникнет на высокую по подключенным шинам питания.
Поэтому их необходимо обязательно отключать.
Действие наведенного напряжения
Если около шин отключенного трансформатора проходит высоковольтная линия, находящаяся под напряжением, то токи, протекающие по ней, способны наводить напряжение на шинах. Необходимо применять меры для его снятия.
Номинальный режим работы
Это обычное состояние трансформатора во время его эксплуатации для которого он и создан. Токи в обмотках и приложенные к ним напряжения соответствуют расчетным значениям.
Трансформатор в режиме номинальной нагрузки потребляет и преобразует мощности, соответствующие проектным значениям в течение всего предусмотренного ему ресурса.
Режим холостого хода
Он создается в том случае, когда на трансформатор подано напряжение от источника питания, а на выводах выходной обмотки отключена нагрузка, то есть разомкнута цепь. Этим исключается протекание тока по вторичной обмотке.
Трансформатор в режиме холостого хода потребляет минимально возможную мощность, определяемую его конструкторскими особенностями.
Режим короткого замыкания
Так называют ситуацию, когда нагрузка, подключенная к трансформатору оказывается закороченной, наглухо зашунтированной цепочками с очень малыми электрическими сопротивлениями и на нее действует вся мощность питания источника напряжения.
В этом режиме протекание огромных токов КЗ ничем практически не ограничивается. Они обладают огромной тепловой энергией и способны сжечь провода или оборудование. Причем действуют до тех пор, пока схема питания через вторичную или первичную обмотку не выгорит, разорвавшись в наиболее слабом месте.
Это самый опасный режим, который способен возникнуть при работе трансформатора, причем, в любой, самый неожиданный момент времени. Его появление можно предвидеть, а развитие следует ограничивать. С этой целью используют защиты, которые отслеживают превышение допустимых токов на нагрузке и максимально быстро их отключают.
Режим перенапряжения
Обмотки трансформатора покрыты слоем изоляции, который создается для работы под определенным напряжением. При эксплуатации возможно его превышение по различным причинам, возникающим как внутри электрической системы, так и в результате воздействия атмосферных явлений.
В заводских условиях определяется величина допустимого превышения напряжения, которое может действовать на изоляцию до нескольких часов и кратковременных перенапряжений, создаваемых переходными процессами при коммутациях оборудования.
Для предотвращения их воздействия создают защиты от повышения напряжения, которые при возникновении аварийной ситуации отключают питание со схемы в автоматическом режиме или ограничивают импульсы разрядов.
Ранее ЭлектроВести писали, что НЭК «Укрэнерго» 28 февраля подписала контракт с консорциумом «Dalekovod JSC / General Electric Grid GmbH» (Хорватия / Германия) на реконструкцию подстанции 750 кВ «Днепровская» в Днепропетровской области. Подстанция «Днепровская» является последним из четырех объектов модернизации в составе проекта «Реконструкция подстанций в восточной части Украины», финансируемого за счет банка развития KfW и Правительства Германии. Стоимость заключенного контракта – 31,7 млн. евро. Срок реализации — 3 года.
По материалам: electrik.info.
Рассмотрения жалоб на действия органов управления ТСЖ (ТСН), его председателя
Структура органов товарищества дает возможность привлечь всех или большинство собственников для принятия особо значимых решений (относящихся к исключительной компетенции общего собрания членов), самостоятельно определиться с руководителем организации, ведущим текущее руководство, и использовать ревизионную комиссию для контроля по финансово-хозяйственной деятельности юридического лица.
Деятельность товарищества регулируется Жилищным кодексом Российской Федерации и другими федеральными нормативными актами в смежных областях права, а также уставом товарищества.
При этом жилищным законодательством оснований для жалоб на товарищество и порядка их подачи не устанавливается.
Председатель правления товарищества собственников жилья избирается членами правления на срок, определенный уставом. Его полномочия руководителя юридического лица, в том числе действия от имени товарищества без доверенности, возникают с момента избрания его на эту должность. В соответствии с пунктом 9 части 2 статьи 145 Жилищного кодекса РФ рассмотрение жалоб на действия правления, председателя правления товарищества, относится к исключительной компетенции общего собрания членов товарищества.
Поводом для обращения с жалобой на товарищество служит недовольство самих собственников помещений его деятельностью. Чаще всего претензии возникают по следующим поводам:
- некачественное предоставление жилищно-коммунальных услуг;
- председатель товарищества игнорирует запросы;
- принятие неправомерных решений;
- нецелевое использование (расходование) денежных средств собственников помещений в многоквартирном доме;
- неправомерное начисление задолженности;
- использование общего имущества многоквартирного дома.
При выявлении нарушений своих жилищных прав собственники помещений вправе обращаться в следующие инстанции:
Роспотребнадзор и его подразделения – нарушение норм предоставления услуг, когда их качество не соответствует стандартам, завышены тарифы на данные услуги.
Жилищная инспекция – нарушение обязательных требований к использованию и содержанию общего имущества собственников помещений в многоквартирных домах, порядку осуществления перевода жилого помещения в нежилое помещение в многоквартирном доме, порядку осуществления перепланировки и (или) переустройства помещений в многоквартирном доме, формированию фондов капитального ремонта, требований правил изменения размера платы за содержание жилого помещения, правил предоставления, приостановки и ограничения предоставления коммунальных услуг собственникам и пользователям помещений в многоквартирных домах и жилых домах.
Правоохранительные органы – вопросы мошенничества, растраты, самоуправства, предоставление недостоверной информации и фальсифицированных документов, введение в заблуждение.
Судебные органы рассматривают такие вопросы, как споры об обжаловании решений общих собраний собственников помещений в многоквартирном доме (членов товарищества), понуждение к исполнению обязательств, возврате излишне удержанных взносов за жилищно-коммунальные услуги, возмещение ущерба.
В случае неправомерного отказа должностными лицами товарищества в предоставлении информации, которая предусмотрена федеральными законами, статья 5.39 КоАП РФ устанавливает административную ответственность. Протоколы о правонарушении, предусмотренном данной статьей, составляют органы прокуратуры.
Функции по соблюдению трудового законодательства осуществляет государственная инспекция труда.
Заявления составляется письменно с указанием сведений о заявителях, допущенных нарушениях. Следует излагать факты и их правовое обоснование, а не описывать неподтвержденные домыслы.
Каждая из указанных инстанций имеет свою компетенцию. Если письмо отправлено не по адресу, отправитель должен будет получить ответ с разъяснениями о порядке обращения в соответствующий орган.
|
Информационный ресурс энергетики — Диспетчерские наименования энергетических объектов
Общие положения
Целью данной работы является формулировка правил, используемых при
определении диспетчерских наименований энергетических объектов.
Диспетчерские наименования – это наименования объектов, используемые в оперативных переговорах и записях.
Диспетчерские наименования (далее по тексту — ДН) должны однозначно
определять оборудование в пределах определенного распределительного
устройства.
В диспетчерское наименование должны входить сокращенное
буквенно-цифровое обозначение оборудования, класс напряжения и имя
присоединения, к которому относится данное оборудование и информация,
конкретизирующая положение элемента в схеме.
Порядок выполнения диспетчерских наименований должен быть указан в
местных инструкциях на предприятиях. Поскольку на разных предприятиях
правила исполнения ДН могут отличаться друг от друга, то в данном
документе приводятся общие правила для нанесения диспетчерских
наименований, которые могут отличаться от правил, принятых на местах.
Диспетчерские наименования определяют элементы схемы в пределах
некоторого распредустройства. Это может быть подстанция, ОРУ, и т.д.
Если операции проводятся одновременно в нескольких распредустройствах, в
оперативных переговорах и записях необходимо перед диспетчерским
наименованием
использовать имя распределительного устройства, в котором находится оборудование. Например – ОРУ-500: ТР 500 кВ АТ-2.
Термины и определения
Присоединение — Электрическая цепь (оборудование и шины) одного назначения, наименования и напряжения, присоединенная к шинам РУ,
генератора, щита, сборки и находящаяся в пределах электростанции,
подстанции и т.п. Электрические цепи разного напряжения одного силового
трансформатора (независимо от числа обмоток), одного двухскоростного
электродвигателя считаются одним присоединением. В схемах
многоугольников, полуторных и т.п. схемах к присоединению линии,
трансформатора относятся все коммутационные аппараты и шины, посредством
которых эта линия или трансформатор присоединены к РУ
Ключевые элементы присоединения – элементы, лежащие в основе присоединения, их наименование используется в наименовании присоединения.
Правило группировки – правило, по которому элементы на схеме группируются в присоединение.
Простое присоединение – присоединение, содержащее один элемент, образующий присоединение.
Сложное присоединение – присоединение, в котором находятся несколько элементов, образующих присоединение (присоединения нескольких фидеров 6-10 кВ на одном выключателе, возможно ТСН + фидеры, и т.п.).
Соединение — группа соединенных между собой элементов и ограниченная со всех сторон шинами
Простая цепь – цепь элементов схемы, не имеющая ветвлений.
Используемые сокращения
ДН – Диспетчерское наименование
Составляющие диспетчерского наименования
Диспетчерское наименование состоит из следующих составляющих:
- Сокращенное буквенно-цифровое обозначение элемента.
- Класс напряжения ( например 110 кВ)
- Имя присоединения
- Информация, конкретизирующая положение элемента в схеме – («Сторона» элемента схемы, секция шин, с которой соединен элемент, для СВ – соединяемые секции).
Буквенно-цифровое обозначение элемента
В диспетчерском наименовании объекта на первом месте стоит сокращенное буквенно-цифровое обозначение типа элемента, например :
- АТ-1 автотрансформатор;
- СК–1 синхронный компенсатор;
- ТСН-2 – трансформатор собственных нужд.
В сокращенное буквенное обозначение элемента может входить информация
не только о типе элемента, но еще и о функциональном предназначении
элемента в присоединении. (Понятие присоединения дано Межотраслевых
правилах по охране труда* и помещено в раздел «Термины и определения»).
Например: разъединитель шинный** именуется как ШР, линейный
разъединитель – ЛР и т.д.
К сокращенному буквенному обозначению элемента через дефис добавляется
порядковый номер этого элемента. Порядковые элементы именуются сквозной
нумерацией для определенного типа элементов в пределах определенного
распредустройства (подстанция, РУСН-10, РУСН-0,4 и т.д).
Например – ТСН-1, ТСН-2, ТСН-3 и т.д., Т-1, Т-2, Т-3 и т.д. Нумерация элементов схемы определяется персоналом предприятия.
В случае, если один объект разделен конструктивно на несколько
элементов, или общие правила наименования элемента не обеспечивают
уникальности его наименования, то к цифре буквенно-цифрового обозначения
добавляется буквенный индекс. Например – ТХН-1 А 10 кВ, ТХН-1 Б 10 кВ, РШ 1 сек. А 220 кВ ОШВ.
*Межотраслевые правила по охране труда при эксплуатации электроустановок ПОТРМ – 016 –2001 (РД 153-34.0-03.150-00)
**Элементы схем с вынесенным в ДН функциональным назначением приведены в таблице Функционально-определенные элементы схем.
Класс напряжения
Если у элемента схемы один класс напряжения (например –
разъединитель, заземляющий нож, разрядник, выключатель) то в ДН
указывается этот класс напряжения.
Если у элемента схемы несколько классов напряжения – например
трансформатор, то для таких элементов схемы в ДН указывается наивысший
класс напряжения. Пример – АТ-1 500 кВ, ТСН-1 10 кВ.
Иногда для главных объектов схемы не указывают класс напряжения.
Поскольку этих объектов не много, и они часто используются в переговорах
и записях, то информация о классе напряжения этих элементов в
диспетчерское наименование на некоторых предприятиях не включается. Как
правило это главные трансформаторы, генераторы, энергоблоки.
Напряжение указывается в киловольтах с указанием единиц измерения: 110 кВ, 35 кВ, 0,4 кВ, 0,23 кВ. Напряжение по роду может быть как переменное так и постоянное.
Имя присоединения
В диспетчерское наименование включается имя присоединения.
По наименованию присоединения в ДН можно определить принадлежность элемента схемы к тому или иному присоединению.
Имя присоединения определяется по буквенно-цифровому обозначению
ключевого элемента схемы, образующего присоединение. Например:
трансформаторный разъединитель 10 кВ автотрансформатора АТ-1 будет
называться ТР 10 кВ АТ-1. АТ-1 в этом случае это ключевой элемент
присоединения, дающий наименование присоединению.
Перечень элементов, образующих присоединение, приведен в таблице
«Элементы схемы, образующие присоединение». В случае, если элемент
образует присоединение, то в его имени уже включено имя присоединения, и
дополнительно оно больше не включается.
В случае, если в присоединении несколько элементов, образующих
присоединение, например – несколько фидеров, присоединенных к одному
выключателю, то имя присоединения включает в себя информацию о всех
фидерах, например :
если фидеры называются 123-А, 234 Б, 234-В, то имя присоединения будет
ф. 123-А + 234-Б+В.
Более подробно о выделении присоединений на схемах указано в разделе «Как выделить присоединения на схемах».
«Сторона» элемента схемы
Для определенных элементов схемы в диспетчерском наименовании
необходимо указывать дополнительную информацию о месте установки
элемента. Это относится к элементам, являющимся составной частью других
элементов схемы (заземляющие ножи), а также шинные разъединители.
Например: существуют разъединители, выполненные конструктивно с
заземляющими ножами. Заземляющие ножи располагаются по обе стороны
разъединителя. Каждый ЗН заземляет свою сторону разъединителя.
Наименование заземляющего ножа будет состоять в этом случае из
префикса ЗН, ДН разъединителя, на котором установлен ЗН, и указания, в
какую сторону включен заземляющий нож. «Сторона», в которую включается
заземляющий нож, это ближайший к ЗН в электрической цепи элемент схемы в
сторону, противоположную разъединителю, на котором установлен ЗН.
Пример:
ЗН РЛ-220 кВ ВЛ Тяговая – Пущино в стор. ВЛ,
ЗН РЛ-220 кВ ВЛ Тяговая – Пущино в стор. МВ.
после слов «в стор.» добавляется буквенное сокращение типа элемента.
Поскольку операция заземления является ответственной операцией,
необходима предельная точность в указании места, куда устанавливается
заземление.
Но в некоторых предприятиях используют не однозначные правила
именования заземляющих ножей, не указывая, в какую сторону установлен
заземляющий нож, если он единственный на разъединителе. Уникальность
наименования в этом случае соблюдается, но меняется правило наименования
заземляющих ножей и точность диспетчерского наименования.
Аналогично именуются и короткозамыкатели на отделителях.
При наименовании шинных разъединителей необходимо в ДН конкретизировать
шину, с которой соединен разъединитель. например – ШР 1 сек. 110 кВ ВЛ
Кучино-Трубино.
В случае, если элемент схемы образует присоединение, то его
диспетчерское наименование состоит из сокращенного буквенно-цифрового
обозначения, которое будет являться наименованием присоединения, и
класса напряжения.
В случае, если элемент схемы не образует присоединения, то его ДН
состоит из сокращенного буквенно-цифрового обозначения, класса
напряжения, наименования присоединения. Существуют отклонения от этих
правил для функционально определенных элементов схем. Эти правила
описаны ниже.
Диспетчерские наименования функционально-определенных элементов схем
Перечень функционально-определенных элементов схем приведен в таблице .
Таблица. функционально-определенные элементы схем.
No | Наименование | Буквенное сокращение | Примечание |
1 | Линейный разъединитель | ЛР |
|
2 | Шинный разъединитель | ШР |
|
3 | Обходной разъединитель | ОР |
|
4 | Секционный разъединитель | СР |
|
5 | Трансформаторный разъединитель | ТР |
|
6 | Трансформатор собственных нужд | ТСН |
|
7 | Заземляющий_нож | ЗН | как разъединитель с одним заземленным концом. |
8 | Обходная шина | ОШ |
|
9 | Обходной выключатель | ОВ |
|
10 | Секционный выключатель | СВ |
|
11 | Шиносоединительный выключатель | ШВ |
|
Линейный разъединитель
Разъединитель является линейным, если одним концом он соединен с линией (КЛ или ВЛ) или элементом, являющимся частью линии – фидером, муфтой, связъю с объектом. Другим концом он не должен быть присоединен к ОШ – обходной шине.
Шинный разъединитель
Как правило, разъединитель, соединенный с шиной называется шинным
(исключение составляют разъединители обходных шин и трансферов,
секционные разъединители, см. ниже).
Для шинного разъединителя необходимо указывать сокращенное обозначение
(ШР), наименование секции, с которой он соединен, и наименование
присоединения. Это необходимо для однозначного именования шинных
разъединителей одного присоединения, соединенных с разными секциями шин.
В этом случае все элементы, стоящие в цепи шинного разъединителя от
шины до узла, соединяющего в себе более двух элементов схемы или до
сдвоенного реактора, должны содержать в диспетчерском наименовании имя
секции шин, к которой они присоединены. Это относится и с
разъединителям, и к выключателям, реакторам. Иногда, в случае, если у
присоединения один шинный разъединитель, ДН упрощают и не указывают, с
какой шиной соединен шинный разъединитель. Тем не менее, в оперативных
переговорах как правило уточняют эту информацию на словах.
Пример:
ШР 1 сек. 110 кВ Т-1: 1 сек. 110 кВ – наименование секции, Т-1 – наименование присоединения.
Разъединитель трансформатора напряжения
Могут быть установлены на линиях и шинах. Именуются ТР ТН-1 500 кВ ВЛ Липки – Рюмино. На шинах в зависимости от местных правил могут именоваться как ШР ТН-1 10 кВ, или ТР ТН-1 10 кВ.
Секционный разъединитель
Разъединитель, стоящий в цепи секционного выключателя.
ДН включает в себя имя разъединителя (СР), ДН секционного выключателя,
Пример: СР 10 кВ СМВ 1-3 сек. в стор. 3 сек.
Обходной разъединитель
Разъединитель, соединенный с обходной шиной.
Примеры : ОР ТН 220 кВ ОСШ, ОР 110 кВ Т-1,
ОР 110 кВ ВЛ Тяговая – Пущино.
Трансформаторный разъединитель
Разъединитель в цепи обмотки трансформатора, Ближайший к трансформатору разъединитель.
Пример: ТР 10 кВ Т-1. В случае, если он соединен с шиной в схемах четырехугольников, мостов используется наименование ТР.
Трансформатор собственных нужд
Именуется как трансформатор, только вместо Т стоит ТСН.
Заземляющий нож
Наименование заземляющего ножа состоит из префикса ЗН, наименования
разъединителя или другого коммутационного аппарата, на котором
установлен ЗН, и указания, в какую сторону включен заземляющий нож.
«Сторона», в которую включается заземляющий нож, это ближайший к ЗН в
электрической цепи элемент схемы в сторону, противоположную
разъединителю, на котором установлен ЗН. Пример:
ЗН РЛ-220 кВ ВЛ Тяговая – Пущино в стор. ВЛ,
ЗН РЛ-220 кВ ВЛ Тяговая – Пущино в стор. МВ.
ЗН МВ-10 кВ ТСН-1 в стор. ТСН-1
Поскольку операция заземления является очень ответственной операцией,
необходима предельная точность в указании места, куда устанавливается
заземление.
Но в некоторых предприятиях используют не однозначные правила
именования заземляющих ножей, не указывая, в какую сторону установлен
заземляющий нож, если он единственный на разъединителе. Однозначность
наименования в этом случае соблюдается, но меняется правило наименования
заземляющих ножей и точность диспетчерского наименования.
Аналогично именуются и короткозымыкатели на отделителях.
В случае, если заземляющий нож отдельно установлен для заземления шин, то наименование шины служит для него именем присоединения : ЗН 1 СШ 110 кВ в ст. .
Обходные шины
Наименование обходных шин состоит из сокращения ОШ и класса
напряжения. В некоторых случаях, когда в пределах одного
распредустройства несколько обходных шин одного класса напряжения, им
присваивают различные номера. Например : ОШ-1 110 кВ,
ОШ-2 110 кВ. Обходные шины предназначены для перевода какого либо
присоединения со своего выключателя на выключатель обходной системы шин
без перерыва в электроснабжении.
Обходной выключатель
Обходной выключатель предназначен для перевода нагрузки какого-либо присоединения через обходную систему шин. Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение.
Пример: ОР -110 кВ ОВ, ШР 1 сек. 110 кВ ОВ. В наименовании выключателя может учитываться тип выключателя, например: ШР 1 сек. 220 кВ ОВВ (воздушный).
Секционный выключатель
Если выключатель соединяет секции, у которых нет общих присоединений — это будет секционный выключатель.
Секционный выключатель предназначен для соединения секций шин. Для
других коммутационных аппаратов, в цепи с которыми стоит, является
элементом, образующим присоединение. Пример : СВ 110 кВ.
В случае, если в распредустройстве больше двух секций, то в
наименование секционного выключателя добавляются наименования секций,
которые он соединяет.
Пример : СВ 1–3 сек. 10 кВ
Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение.
Пример: СР 1 сек. 110 кВ СВ . В наименовании выключателя может учитываться тип выключателя, например: СР 1 сек. 220 кВ СВВ (воздушный).
Шиносоединительный выключатель
Если в схеме распредустройства две шины с возможностью перевода присоединения как на одну, так и на другую шину, (в присоединении два шинных разъединителя ) то выключатель, соединяющий шины называется шиносоединительным (ШСВ). Для других коммутационных аппаратов, в цепи с которыми стоит, является элементом, образующим присоединение. Примеры: ШСВ 110 кВ. Рш 1 сек. 110 кВ ШСМВ.
Буквенные обозначения элементов схем
Наименование | Буквенное сокращение | Примечание |
Автомат | АВ |
|
автомат_силовой | АВ |
|
автотрансформатор | АТ |
|
воздушная_линия | ВЛ |
|
Выключатель | по типу : |
|
Вакуумный | ВВ |
|
Воздушный | ВВ |
|
Масляный | МВ |
|
Элегазовый | ЭВ |
|
выключатель_выдвижной | по типу выключателя |
|
выключатель_нагрузки | ВН |
|
Генератор | Г |
|
Группа_АРНТ | АРНТ |
|
двигатель_асинхронный | Д, РМ- разгонный механизм |
|
двигатель_постоянного тока | ДПТ |
|
двигатель_синхронный | ДС |
|
ДГР | ДГР |
|
Дроссельная_катушка | ДК |
|
заземляющий_нож | ЗН |
|
кабельная_линия | КЛ |
|
короткозамыкатель | КЗ |
|
Линия_связи | ЛС |
|
Муфта | по тексту , фидер — ф. |
|
ОПН | ОПН |
|
Отделитель | ОД |
|
Отделитель_выдвижной | ОД |
|
Предохранитель | Предохр. |
|
Разъединитель | шинный -ШР, линейный -ЛР, трансформаторный -ТР, обходной ОР, секционнный — СР, секционный разъем — СР., прочие: Р-ль. |
|
разъединитель_выдвижной | см. разъединитель |
|
Реактор | Реакт. |
|
реактор_шунтирующий | Реакт. |
|
РПН | РПН |
|
РПН_настраиваемый | РПН |
|
связь_с_объектом | по тексту, фидер — ф. |
|
Синхронный_компенсатор | СК |
|
Трансформатор | Т |
|
трансформатор_напряжения | ТН |
|
трансформатор_силовой | Т |
|
трансформатор_собственных_нужд | ТСН |
|
трансформатор_тока | ТТ |
|
Шина | СШ, ОШ – обходная система шин, |
|
Ошиновка | ОШ |
|
Фидер | ф. |
|
Развилка | развил. |
|
Элементы схемы, образующие присоединение
Панели управления | П4У |
|
Панели релейной защиты | П12Р |
|
Наименование | Буквенное сокращение | Примечание |
Линии |
| |
Воздушная_линия | ВЛ |
|
кабельная_линия | КЛ |
|
линия_связи | ЛС |
|
Муфта | по тексту (ВЛ, КЛ ) , фидер — ф. |
|
Связь_с_объектом | по тексту (ВЛ, КЛ), фидер — ф. |
|
Фидер | ф. |
|
Подстанционное оборудование |
| |
автотрансформатор | АТ |
|
трансформатор | Т |
|
трансформатор_напряжения | ТН |
|
трансформатор_силовой | Т |
|
трансформатор_собственных_нужд | ТСН |
|
Генератор | Г |
|
двигатель_асинхронный | Д, РМ- разгонный механизм |
|
двигатель_постоянного_тока | ДПТ | |
двигатель_синхронный | ДС | |
дугогасящий_реактор | ДГР | |
Реактор | Реакт. | |
Реактор_шунтирующий | Реакт. | |
Дроссельная_катушка | ДК | |
Синхронный_компенсатор | СК |
|
Шина | СШ, ОШ, щит собственных нужд — ЩСН |
|
Шиносоединительный выключатель | ШСВ, ШСМВ |
|
Секционный выключатель | СВ, СМВ |
|
Обходной выключатель | ШОВ, ОВ |
|
Перечень сокращений — Энергетика: история, настоящее и будущее
Перечень сокращений
АВР – автоматическое включение резерва АЗ – активная зона
АК – (турбина) среднего давления конденсационная АСУТ – автоматизированная система управления турбиной
АТС – атомная станция теплоснабжения АЭС – атомная электрическая станция БДУ – блок дожигающего устройства
БМЗ – Брянский машиностроительный завод ВВЭР – водо-водяной энергетический реактор ВЛ – высоковольтные линии
ВОУ – высокообогащенный уран
ВПГ – высоконапорный парогенератор ВР – (турбина) высокого давления с противодавлением
ВРТ – (турбина) высокого давления с противодавлением и с теплофикационным отбором пара
ВРЧ – верхняя радиационная часть
ВТИ – Всероссийский научно-исследовательский теплотехнический институт
ВЦГ – внутрицикловая газификация ГВП – газоводяной подогреватель
ГТЛ – генератор-трансформатор-линия ГПУ – газопаровая установка
ГРЭС – государственная районная электростанция ГСР – гидравлическая система регулирования
ГТ – газовая турбина
ГТД – газотурбинный двигатель ГТУ – газотурбинная установка
ГТЭ – газовая турбина энергетическая ГЦН – главный циркуляционный насос Д – деаэратор
ДКВР – двухбарабанный котел водотрубный реконструированный
ДКД – докритическое давление ДП – диспетчерский пункт
ДС – диспетчерская служба ДЭС – дизель-электростанция
ЕРР – единица разделительной работы ЖСР – жидкосолевой реактор
ЗуГРЭС – Зуевская государственная районная электростанция
ИПМаш – Институт проблем машиностроения К – компрессор
КВГМ – котел водогрейный газомазутный КВД – компрессор высокого давления
КГПУ – газопаровая установка контактного типа КД – камера дожигания
КИП – контрольно-измерительные приборы КИТ – коэффициент использования топлива КИУМ – коэффициент использования установленной мощности
КК – контактный конденсатор КН – коэффициент накопления
КНД – компрессор низкого давления КОГ – котлы-охладители газов
К.п.д. – коэффициент полезного действия КС – камера сгорания
КСД – кипящий слой под давлением КТ – конденсационная (турбина)
с теплофикационным отбором пара КУ – котел-утилизатор
ЛВР – легководный реактор
ЛЗТЛ – Ленинградский завод турбинных лопаток ЛМЗ – Ленинградский металлический завод
ЛПИ – Ленинградский политехнический институт МА – малые актиноиды
МАГАТЭ – Международное агентство по атомной энергии
МГД – магнитогидродинамический генератор МКУ – минимально контролируемый уровень МПЦ – многократная принудительная циркуляция МЭА – Международное энергетическое агентство МЭИ – Московский энергетический институт
Н – насос
НАН Украины – Национальная академия наук Украины НДС – напряженно-деформированное состояние НЗЛ – Невский завод им.Ленина
НОУ – низкообогащенный уран
НПО – научно-производственное объединение НПГ – низконапорный парогенератор
НРЧ – нижняя радиационная часть
НТУУ «КПИ» – Национальный технический университет Украины «Киевский политехнический институт»
ОАО – открытое акционерное общество ОКГ – охладитель конверторных газов
ОРУ – открытое распределительное устройство ОЭСР – Организация экономического сотрудничества и развития
П – (турбина) с производственным отбором пара для промышленного потребителя
ПВК – (турбина) повышенного высокого давления конденсационная
ПВД – подогреватель высокого давления ПГ – парогенератор
ПГУ – парогазовая установка ПД – продукты деления
ПНД – подогреватель низкого давления
ПР – (турбина) с производственным отбором и противодавлением
ПРТСН – пускорезервный трансформатор собственных нужд
ПСУ – паросиловая установка
ПТ – (турбина) с производственным и теплофикационным регулируемыми отборами пара ПТ – паровая турбина
ПТУ – паротурбинная установка ПЭН – питательный электронасос Р – (турбина) с противодавлением РАН – Российская академия наук
РБМК – реактор большой мощности (кипящий) РБН – реактор на быстрых нейтронах
РВД – ротор высокого давления
РВП – регенеративный воздухоподогреватель РНД – ротор низкого давления
РТСН – рабочий трансформатор собственных нужд САЗ – система аварийной защиты
САПР – системы автоматического проектирования САР – система автоматического регулирования СВП – стержни выгорающих поглотителей
СКД – сверхкритическое давление
СОАЗ – система аварийного охлаждения активной зоны
ССКД – суперсверхкритическое давление
СКР – (турбина) на сверхкритические параметры СПбГПУ – Санкт-Петербургский государственный политехнический университет
СРР – система ручного регулирования СРЧ – средняя радиационная часть
СУЗ – система управления и защиты СШ – система шин
Т – теплофикационная (турбина)
с теплофикационным отбором пара ТВД – турбины высокого давления ТВС – тепловыделяющие сборки ТНУ – теплонасосная станция
ТПН – турбопитательный насос
ТЭГ – термоэлектрический генератор
ТЭП – термоэмиссионные преобразователи ТЭС – тепловая электрическая станция
ТЭЦ – теплоэлектроцентраль
УТМЗ – Уральский турбомоторный завод
ХГУ – Харьковский государственный университет ХПИ – Харьковский политехнический институт ХТГЗ – Харьковский турбогенераторный завод (Турбоатом)
ХФЦКБ – Харьковский филиал Центрального конструкторского бюро
ЦВД – цилиндр высокого давления ЦКТИ – Центральный котлотурбинный институт им. И.И.Ползунова
ЦНД – цилиндр низкого давления
ЦСВД – цилиндр сверхвысокого давления ЦСД – цилиндр среднего давления
ЧВД – часть высокого давления ЧНД – часть низкого давления
ЧСВД – часть сверхвысокого давления ЧСД – часть среднего давления
ЭГ – электрогенератор
ЭГК – электрогенерирующий канал ЭГСР – электрогидравлическая система регулирования
ЭТА – энерготехнологический агрегат
Вакансии компании ТСН
Компания «Техника специального назначения» активно развивается в строительной сфере. Основными направлениями деятельности организации являются:
— Оказание услуг спецтехники: автокраны, автобетононасосы, шаланды, манипуляторы и др., как собственным так и привлеченным автопарком
— Поставки бетонных смесей и растворов на объекты строительства Санкт-Петербурга и Ленинградской области.
Для нас дело в сфере строительства — это нечто большее чем поставка материалов и оказание услуг. Мы сморим на это как на возможность поучаствовать в развитии Северо-Западного региона. Приятно осознавать, что наша деятельность позволяет не только строить новые дома, мосты, магистрали но и восстанавливать объекты культурного наследия, создавая уютные и комфортные условия для Петербуржцев и гостей города.
Компания работает на рынке с 2016 года, за это время многое достигнуто. Реализованы следующие проекты:
— Строительство моста Бетанкура
— Ледовая арена СКА
— Выставочный комплекс «ЭкспоФорум»
— Реставрация в Ленинградском Зоопарке
— Строительство нового корпуса Нахимовского военного училища
— Торгово-развлекательный комплекс «Охта Молл»
— Завод НИССАН-Моторс
— Завод ХЕНДЭ-Моторс
— Активное сотрудничество с ГК Лидер Групп
— Строительство комплекса зданий Мирового Суда
— Сотрудничество с ICA ASTALDI-IC ICTAS при строительстве ЗСД и скоростной автомагистрали Москва-Санкт-Петербург (М-11)
— И многие другие проекты жилищного и частного строительства, объекты инфраструктурного и социального назначения, снабжаем строительные объекты оборонно-промышленного и энергетического комплекса.
Особое внимание уделяется кадровой политике. В команде работают исключительно высококвалифицированные специалисты с надлежащим образованием. В компании принято много и качественно работать, что позволяет держать уровень дохода сотрудников на высоком уровне. В современном мире выигрывают те, кто постоянно занимается развитием профессиональных навыков, поэтому в компании принято ежегодно проводить тренинги и обучения, способствующие росту уровня образования. В команде каждый занимается своим делом, что позволяет сконцентрироваться на четко поставленных задачах, не отвлекаясь на посторонние второстепенные дела.
Динамично развиваться структуре позволяет современный подход к ведению бизнеса, переход на европейские стандарты качества, а также поддержка административного ресурса. Компания не стоит на месте, стараясь постоянно опережать события, использовать в работе новейшие технологии и разработки.
Руководством разработан долгосрочный план развития структуры, в который входит увеличение штата сотрудников, в связи с этим мы рекомендуем наблюдать за обновлением списка актуальных вакансий, возможно и Вы в скором времени станете частью сильной команды!
Меняем облик автоматизации с TSN
В этих типах высокоавтоматизированных систем, в реальном времени
общение необходимо, а иногда и жизненно необходимо. Представьте себе беспилотный автомобиль
не решаясь затормозить пешехода на своем пути или роботов на конвейере
получение отложенных инструкций от компьютера, который синхронизирует их
движения.
Несколько коммуникационных технологий в реальном времени, в том числе EtherCAT, PROFINET IRT и Sercos III используются для обеспечения своевременного коммуникации.Однако у них также есть проблемы с совместимостью, и они предлагают ограниченные возможности. (если есть) поддержка прямого использования текущих и будущих улучшений базовая технология IEEE 802 Ethernet, например увеличенная полоса пропускания.
3 Essentials, чувствительные ко времени Сеть (TSN) обеспечивает
- Надежная связь в реальном времени и передача критического и некритического трафика без обратной связи в одной сети.
- Высокая пропускная способность для размещения огромного количества сенсорных и фоновых данных, которые проходят через сети автоматизации, масштабируемые по мере дальнейшего развития Ethernet.
- Обратная совместимость со стандартным устройством Ethernet.
Что такое ТСН?
TSN позволяет сетям передавать фон с более низким приоритетом трафик таким образом, чтобы он не влиял на критичный по времени трафик.
Один пример критического по времени трафика используется в замкнутом цикле. управление: датчики реагируют на данные управления, полученные от ПЛК и после этого возвращают свою обратную связь к ПЛК, замыкая цикл. В то же время, данные датчика на уровне поля, не зависящие от времени, передается в той же сетевой инфраструктуре и агрегируется в локальных облако автоматизации и подвергается анализу больших данных.
Этот процесс является внедрением датчика в облачное зрение.
Сети автоматизации начинаются с датчика, который напрямую подключен к
первичный производственный процесс и, в его наиболее сложном варианте, заканчивается в пределах
сервис облачной инфраструктуры на заводской магистрали или даже в удаленном облаке для
глобальная оптимизация или анализ. Сообщения в этих сетях различаются по важности:
Они варьируются от критически важных до менее срочных и чисто фоновых.
Критически важный контрольный трафик используется для управления производством.
процесс и часто имеет строгие требования к своевременности доставки и
надежность.Менее срочные данные датчиков используются для анализа и оптимизации процессов
и обычно не сопровождается требованиями к срокам или гарантии доставки.
С TSN все данные передаются по одной информационной супермагистрали
с высоким приоритетом срочных данных. Это что-то вроде машины скорой помощи
полоса движения или автобусная полоса на шоссе, за исключением того, что TSN не резервирует отдельное движение
полосы движения, потому что это приведет к снижению эффективности, когда нет критического движения
настоящее время.TSN направляет трафик для максимального использования доступной полосы пропускания и
строго контролирует доступ к сетевой среде.
4 общих сетевых варианта:
При построении сети для перевозки как срочных, так и несрочных трафик, у вас есть четыре варианта:
- Используйте TSN для строгого контроля доступа к сети для срочного и несрочного трафика
- Создавайте полностью отдельные сети для срочного и несрочного трафика, вариант с высокой стоимостью.
- Существенное увеличение пропускной способности сетевой инфраструктуры — широко используемый, но чрезвычайно дорогой подход, называемый избыточным выделением полосы пропускания. Кроме того, это предоставит вам статистическое решение, но не на 100% детерминированное.
- Принимайте возможные задержки трафика срочных критически важных данных, что обычно не является жизнеспособным вариантом.
Из этих вариантов четкий вариант выбора является первым: используйте TSN.
ТСН — лучший вариант не только потому, что он работает, но и потому что он имеет более низкие затраты из-за того, что требуется только одна единственная сеть.
Использование TSN в автоматизации Сети
За счет возможности разделения трафика в автоматизации сетей, TSN обеспечивает конвергенцию множества небольших разрозненных сетей. в единую сетевую структуру. Эта новая сеть может вместить требования к общению в реальном времени в более крупном масштабе, обеспечивая при этом Преимущества сетевой конвергенции: видимость активов и данных. Это верно для множество различных рынков сетей автоматизации:
Завод Автоматика
В автоматизации производства, сетевая конвергенция обеспечивает распределенное управление в реальном времени; большая техника и многочисленные роботы могут взаимодействуют друг с другом более точно и гибко, чем это было возможно ранее.Организации могут включить такие приложения, как профилактическое обслуживание, которые требуют анализа значительных объемов данных датчиков. Конвергентная сеть от облака к датчику также обеспечивает безопасный удаленный доступ из Интернета к производственное оборудование для удаленного выполнения технического обслуживания и других задач.
Энергия Автоматика
В автоматизации энергетики — например, в электротехнике. подстанции — TSN может использоваться для получения критически важных данных, таких как выборка значения напряжения и тока, чтобы пройти через сеть к оборудование электрозащиты.TSN также можно использовать для улучшения производительность уведомлений о важных событиях, универсальная объектно-ориентированная События подстанции (GOOSE), когда протокол GOOSE использует ту же сетевую инфраструктуру. используется, например, для данных датчиков или сетевого наблюдения через SCADA система.
Транспорт Приложения
В транспорте — например, в поезде. сети — удобные приложения, такие как развлечения для пассажиров, могут совместно использовать сеть с другими приложениями, такими как информация о пассажирах или управление функции, не относящиеся к безопасности.В свою очередь, функции безопасности могут быть в сочетании с другими менее важными функциями управления на выделенном элементе управления сети.
Автомобильная промышленность Автомобильные сети
TSN обеспечивает слияние и замену множество различных коммуникационных шин в автомобиле для создания единой связи слой. TSN с возможностью объединения трафика с разными приоритетами, без обратной связи, с одним кабелем, идеально подходит для использования в автомобиле магистральная коммуникационная технология.Автопроизводители могут использовать TSN по-разному в зависимости от их архитектуры. Для некоторых TSN соединяет только разные домены приложений внутри транспортного средства, такие как трансмиссия, управление кузовом и развлечения для пассажиров. В других случаях TSN также используется в индивидуальном доменов приложений и полностью заменяет сеть автомобильных автобусов.
Ключевой вывод состоит в том, что TSN позволяет срочно и менее срочно данные для совместного использования одной сетевой инфраструктуры, предотвращая при этом менее срочные трафик от препятствия потоку более срочного трафика.Для получения дополнительной информации ознакомьтесь с этим техническим документом, посвященным чувствительным ко времени сетевым и сигнальным системам.
Что такое OPC UA TSN для промышленных сетей?
Обзор
Промышленные процессы в эпоху IIoT и Industrie 4.0 требуют открытого обмена данными между устройствами, системами и уровнями. Промышленность начала заменять промышленные сети на Ethernet более десяти лет назад. Поскольку Ethernet был разработан в 1970-х годах для офисного использования, присущие этой технологии недостатки побудили поставщиков средств автоматизации создавать промышленные варианты Ethernet для устранения этих недостатков.К сожалению, в результате этих разработок появилось полдюжины различных версий «промышленного» Ethernet, каждая из которых представляет не только технические достижения, но и коммерческие интересы соответствующих поставщиков средств автоматизации. Как и во время войн fieldbus предыдущего десятилетия, конечных пользователей снова соблазнили выбрать архитектуру, подходящую для конкретного поставщика.
Сегодня набирает обороты новая разработка, которая со временем может исправить эту ситуацию. Эта разработка объединяет OPC UA, устоявшийся, де-факто отраслевой стандарт, с его новой моделью публикации / подписки и «сетью, зависящей от времени» (TSN), расширением спецификаций Ethernet, обеспечивающим детерминированное поведение.OPC UA TSN, его нынешнее название, может переопределить и унифицировать промышленные сети в том виде, в каком мы их знаем.
Фон
По определению, Ethernet (стандартизованный в соответствии с IEEE 802.3) не гарантирует детерминированную доставку сообщений и поведение в реальном времени. Однако чрезвычайно высокая производительность позволяет ему обслуживать большинство таких приложений при условии управления сетевым трафиком. Естественной средой обитания Ethernet является офисный мир, управляемый приоритетами этой среды, так называемой «триадой ЦРУ» (конфиденциальность, целостность, доступность).Хотя промышленные пользователи могут согласиться с важностью этих характеристик, большинство из них расставляет приоритеты в другом порядке. Например, главным приоритетом в промышленных приложениях является доступность, а это означает, что оборудование и поддерживающая архитектура автоматизации должны быть высокодоступными для производственного процесса.
Чтобы адаптировать стандартный Ethernet к потребностям промышленных пользователей, несколько поставщиков взяли дело в свои руки и модифицировали Ethernet, чтобы обеспечить различные формы гарантированного поведения в реальном времени.Проблема заключалась в том, что не появилось единой унифицированной версии «индустриального» Ethernet, а отрасль разделилась на коммерческие лагеря.
OPC UA добавляет публикацию и подписку
Унифицированная архитектура OPC (OPC UA) является последней разработкой того, что сейчас известно как «OPC Classic», открытого стандарта уровня приложений, который обеспечивает связь между промышленными устройствами и HMI от разных поставщиков. OPC UA превращает OPC Classic в платформенно-независимую сервис-ориентированную архитектуру для связи между промышленным программным обеспечением, контроллерами и полевыми устройствами через стандартные сети TCP / IP.Стандарт поддерживает связь между ИТ и ОТ, что делает его подходящим для приложений IIoT / Industrie 4.0, включая облачные решения. Его услуги включают шифрование, аутентификацию, аудит и архивирование.
Однако до сих пор в OPC UA не хватало возможностей в реальном времени для межмашинного взаимодействия, межмашинного обмена данными и управления данными. Чтобы решить эту проблему, OPC Foundation представила модель публикации / подписки (pub / sub), которая заменяет классическую архитектуру клиент / сервер.Это значительно увеличивает эффективность при одновременном уменьшении сложности.
Сети, чувствительные ко времени
TSN относится к новому набору стандартов, определяющих детерминированное поведение, которое будет добавлено к существующим стандартам IEEE 802.1 и 802.3 (Ethernet). После завершения этой работы промышленные поставщики и пользователи смогут применять стандартный Ethernet в приложениях реального времени, требующих детерминированной производительности. TSN определяет службы сообщений с управлением по времени в коммутируемой сети Ethernet и, таким образом, обеспечивает основу для детерминированной связи в реальном времени с использованием общих сетевых часов и расписания.
При использовании TSN каждый коммутатор на пути присваивает входящему сообщению классификацию QoS. Затем интегрированный «формирователь трафика» пересылает сообщение в заранее определенное время, используя общие временные рамки и расписание. Это обеспечивает минимальную задержку в каждом компоненте сети и, как следствие, во всей сети. Такое поведение достигается за счет программной поддержки в стандартных сетях Ethernet с существующими устройствами и TSN-совместимыми коммутаторами. Совместимость между TSN и обычными ИТ-сетями поддерживается, поскольку механизмы обмена сообщениями в реальном времени определены на нижних уровнях OSI (L1-L2) без каких-либо изменений на верхних уровнях.
OPC UA TSN
OPC UA TSN является результатом сочетания OPC UA, модели связи pub / sub и возможностей производительности TSN. Он обеспечивает детерминированную передачу данных в реальном времени и предлагает гибкость и открытость, присущие OPC UA, при соблюдении признанных, проверенных и знакомых стандартов IEEE. Хотя эта конфигурация, по-видимому, предлагает все, что нужно отрасли для производственных процессов в сегодняшнем мире IIoT / Industrie 4.0, предостережение заключается в том, что новая публикация / подписка службы OPC может не соответствовать существующим коммерческим продуктам промежуточного программного обеспечения для публикации и подписки.
Целевая группа ТСН
РазработкойTSN управляет рабочая группа IEEE 802 Time-Sensitive Networking Task Group, которая начала свою деятельность в 2012 году как Task Group Audio Video Bridging. Первоначально созданный профессиональной аудиоиндустрией, в настоящее время TSN является горячей точкой для автомобильной промышленности, которая стремится удовлетворить потребности множества автомобильных приложений, от информационно-развлекательных до автономного вождения. Это расширило сферу применения TSN. Требования к автомобилестроению практически идентичны требованиям к промышленным сетям, поэтому рабочая группа расширила сферу применения TSN, включив и этот домен.
Ethernet + OPC + TSN = Одна сеть для всего?
ARC Advisory Group не может недооценивать значение нового, появляющегося решения для промышленных сетей. Более десяти лет назад отраслевые поставщики не смогли разработать единое решение для детерминированного Ethernet, в результате чего потребовалось полдюжины итераций. Хотя заманчиво думать, что это новое решение может сделать существующий промышленный Ethernet устаревшим, реальность, скорее всего, будет иной. Конечные пользователи сделали огромные инвестиции, используя существующие технологии, и нет четкого экономического обоснования для «разрыва и замены» установленных сетей.
Промышленные контроллеры и интеллектуальные устройства обмениваются данными с использованием протоколов, определенных поставщиком. Эти протоколы часто поддерживают определенные функции, поэтому их будет сложно стандартизировать. В сети на основе Ethernet могут сосуществовать несколько протоколов, поэтому устройства могут поддерживать другие протоколы параллельно с коммуникацией OPC.
OPC UA TSN набирает обороты
OPC UA TSN разработан как стандарт связи Ethernet в реальном времени, который обеспечивает открытую, детерминированную связь в реальном времени между системами автоматизации, а также с облаком для Industrie 4.0 / Производство на основе IIoT. Хотя технология все еще развивается, она извлекает выгоду из знакомства отрасли с технологией OPC, не зависящей от поставщика, и из того факта, что поведение в реальном времени является результатом новых стандартов IEEE, а не «исправлений» поставщика. Эти факторы будут иметь большое значение для того, чтобы технология получила признание во всей отрасли.
Несколько ведущих поставщиков и ассоциаций уже поддерживают OPC UA TSN. К ним относятся ABB, Bosch Rexroth, B&R, Cisco, General Electric, Kuka, National Instruments, Parker Hannifin, Schneider Electric, SEW Eurodrive и TTTech.Первые решения были представлены в 2016 году в Германии на Ганноверской ярмарке и выставке SPS IPC Drives. Основные консорциумы автоматизации на SPS IPC Drives 2016, включая Profinet International, ODVA, SERCOS и AS-I, прокомментировали тенденцию развития TSN и признали необходимость унифицированной детерминированной связи в реальном времени. Однако ни один из них в настоящее время не поддерживает предлагаемый стандарт OPC UA TSN. Согласно ассоциациям, большинство полевых шин на базе Ethernet смогут «туннелировать» новый протокол связи, но как они справляются с поведением в реальном времени с TSN, еще предстоит увидеть.
OPC UA TSN вызвал интерес у игроков отрасли и набирает обороты. В то время как некоторые сетевые организации, кажется, были застигнуты врасплох, другие уже демонстрируют, что технология является следующим логическим шагом в эволюции промышленных коммуникаций.
Рекомендации
OPC UA TSN — безусловно, самая интересная разработка последнего десятилетия в области промышленных коммуникаций. Хотя поставщикам и консорциумам потребуется некоторое время, чтобы разобраться в своих представлениях о том, как эта технология будет вписываться в их архитектуры, тот факт, что два ее основных компонента происходят из нейтральных источников, поможет ускорить процесс.Незрелость OPC pub / sub представляет риск для этой ставки на технологию. Другой риск заключается в том, что другие технологии (например, программно-определяемые сети) станут более распространенными, чем TSN.
Конечные пользователи должны следить за разработками и использовать возможность сообщить свои требования поставщикам, особенно с точки зрения того, как будущие архитектуры автоматизации будут поддерживать их инициативы IIoT и Industrie 4.0.
Если вы хотите купить этот отчет или получить информацию о том, как стать клиентом, свяжитесь с нами
Ключевые слова: детерминированный Ethernet, OPC, публикация / подписка, чувствительные ко времени сети (TSN), промышленные коммуникации, консультативная группа ARC.
ZTE, China Mobile и NR Electric совместно выпустили первую в отрасли сквозную детерминированную сеть 5G TSN
ZTE Corporation, China Mobile и NR Electric совместно выпустили первую в отрасли сквозную сеть 5G TSN детерминированная сеть на выставке PT / EXPO China 2021. Поддерживая сетевые услуги, такие как дифференциальная защита сети, сеть ускоряет внедрение возобновляемых источников энергии, таких как солнечная энергия и энергия ветра, одновременно расширяя возможности зеленых сетей.
«Действия по борьбе с изменением климата», запущенные Организацией Объединенных Наций, направлены на содействие экономическому процветанию при одновременной защите планеты. В области энергетики выбросы парниковых газов при производстве тепловой энергии огромны, и эффективное использование чистых и возобновляемых источников энергии, таких как энергия ветра и солнечная энергия, является эффективным средством достижения «пика выбросов, углеродной нейтральности». Однако ветровая и солнечная энергия нестабильна из-за таких факторов, как погода и местоположение, что создает проблемы для интеграции возобновляемых источников энергии в электрические сети.
Для более эффективного включения возобновляемых источников энергии в электросети необходимо использовать сети с детерминированной задержкой для мониторинга и планирования в реальном времени, чтобы обеспечить безопасную и стабильную работу электросети. Однако традиционные сети 5G используют механизм планирования Best Effort, поэтому задержку и полосу пропускания невозможно контролировать в соответствии с требованиями.
Сквозная детерминированная сеть 5G TSN может эффективно решать проблемы задержки сети и дрожания, вызванные конфликтами трафика.В сочетании с технологией нарезки и технологией отделения переадресации от контроля решимость энергосистемы фундаментально гарантируется, а также гарантируется безопасность и стабильность энергосистемы. Кроме того, сеть, использующая алгоритмы управления перегрузками и планирования в беспроводной сети, интеллектуальное планирование пересылки данных и управление очередями в базовой сети, способна значительно сократить сквозную задержку 5G.
Кроме того, для удовлетворения жестких требований к надежности энергосистемы используются такие технологии, как двухканальная беспроводная связь, сквозная репликация и исключение кадров (FRER), а также двухканальный сетевой туннель.А первая в отрасли карта аппаратного ускорения TSN обеспечивает идентификацию и пересылку трафика в реальном времени, формирование трафика и высокоточную синхронизацию часов, что гарантирует, что временная задержка, джиттер и временная синхронизация могут соответствовать требованиям синхронизации данных выборки на дифференциале. устройство защиты.
Детерминированная сеть 5G TSN, заменяющая оптоволоконные кабели, обеспечивает гибкий доступ к последней миле и значительно снижает стоимость построения сетей связи.5G TSN может широко использоваться в сценариях энергоснабжения, таких как дифференциальная защита сети, автоматизация распределения электроэнергии, блок измерения вектора и точное планирование нагрузки сети. Ускоряя внедрение энергии, такой как солнечная энергия и энергия ветра, он обеспечивает эффективную координацию различных типов энергоресурсов, включая ветер, солнце, воду, тепло и накопление, для достижения стратегической цели «пика выбросов, углеродной нейтральности».
Что такое TSN, как это работает и почему это важно?
TSN — это расширение стандартного Ethernet, которое регулирует передачу данных на уровне 2 — канал передачи данных эталонной модели OSI.Его основная цель — сделать стандартный Ethernet детерминированным, но он также предоставляет механизмы, позволяющие нескольким типам трафика совместно использовать одну и ту же сеть, обеспечивая основу для конвергенции.
ТехнологияTSN находится на уровне 2 7-уровневой модели OSI, определенной стандартом ISO / IEC 7498.
TSN позволяет инженерам и техническим специалистам точно понять точное время, необходимое для прохождения трафика по сети, а также характер любых задержек (называемых «задержкой») и вариаций времени прохождения (называемых «джиттером»), которые трафик будет опыт.Задержки и джиттер были одними из основных причин, по которым Ethernet потребовалось время, чтобы войти в промышленное пространство. В мире информационных технологий терпимость к задержкам и джиттеру намного выше, чем это можно было бы допустить во многих промышленных процессах. Поскольку изначально Ethernet не мог гарантировать, когда произойдут события (отсутствие детерминизма), его нельзя было надежно использовать во многих машинных приложениях, где этот недостаток детерминизма мог привести к низкому качеству или даже к повреждению машины.
Для решения этих проблем были приняты различные открытые протоколы, такие как CC-Link IE, и они по-прежнему будут обеспечивать ценные функциональные возможности для Industry 4.0 приложений в сочетании с ТСН.
Хотя эти протоколы позволили сделать Ethernet детерминированным для промышленных приложений и, следовательно, сделали возможным то, что сейчас называется промышленным Ethernet, они по-прежнему не предлагали большого решения для конвергенции. Текущая тенденция к TSN, наконец, устранит этот недостающий элемент.
Однако важно не забывать, что TSN — это всего лишь «канал» для передачи данных из одного места в другое детерминированным способом. Он не касается функций приложений более высокого уровня, таких как безопасность или управление движением.Следовательно, эти протоколы по-прежнему будут необходимы для выполнения этих функций.
Важность пропускной способности
Еще одним соображением в сетях TSN является пропускная способность. Помимо детерминизма, стандарты, лежащие в основе TSN, позволяют промышленному Ethernet использовать этот типично фиксированный продукт с большей эффективностью.
Функции приоритезации TSN распределяют необходимую полосу пропускания, необходимую для того, чтобы весь трафик проходил по сети, не мешая данным с более высоким приоритетом.В прошлом многие технологии промышленного Ethernet работали с полосой пропускания 100 Мбит. Хотя TSN позволит использовать эту полосу пропускания наиболее эффективным образом, увеличение объема данных, генерируемых Индустрией 4.0, стимулирует тенденцию к гигабитной полосе пропускания. TSN имеет все возможности для извлечения выгоды из этой тенденции. Несмотря на то, что это может улучшить использование полосы пропускания, ясно, что более широкий «канал» приведет к меньшему количеству компромиссов между типами трафика и, следовательно, производительность даже менее важных передач данных может быть улучшена.
Эта тенденция также касается того, как некоторые системы могут иметь несколько сетей, чтобы справляться со случайными пиками трафика. Переход на гигабитную сеть гарантирует, что одна сеть сможет удовлетворить повышенные требования к пропускной способности, а TSN предоставит возможность убедиться, что она используется наиболее эффективным способом по мере увеличения объема трафика.
Это означает, что у нас будет возможность построить будущие системы, в которых сети будут иметь возможность комбинировать несколько типов промышленных протоколов Ethernet вместе с обычным трафиком TCP / IP в одной сети, что снижает затраты и повышает производительность и прозрачность.
Спецификации IEEE 802.1
TSN определяется спецификациями IEEE 802.1 Ethernet, в которых описывается, как технология может обеспечить детерминированную производительность и, следовательно, конвергенцию путем реализации временной синхронизации и приоритизации трафика, среди других функций.
TSN предоставляет необходимые механизмы для сосуществования всех типов сетевого трафика в одной сети и, следовательно, обеспечивает конвергенцию, необходимую для обеспечения прозрачности, требуемой Industry 4.0.
Стандарты ТСН
IEEE 802.1Qbv позволяет определять временные интервалы передачи для очередей сетевого трафика. Это контролирует, когда каждый тип трафика имеет доступ к сети. В этом примере четыре временных интервала разделены между восемью очередями. В каждом слоте приоритет имеет очередь с более высоким номером.
IEEE 802.1AS — синхронизация и синхронизация для приложений, чувствительных ко времени: синхронизация времени обеспечивает основу для детерминизма, поскольку она гарантирует, что все устройства в сети используют одно и то же чувство времени.Например, если сейчас 10:00, то все устройства в сети знают об этом, и их операции синхронизируются с одними и теми же часами. Следовательно, это позволяет свести к минимуму вероятность дрейфа времени, который может привести к задержкам и вариациям в передаче данных (задержка и дрожание), тем самым поддерживая своевременную и предсказуемую передачу критического трафика данных.
IEEE 802.1Qbv — Улучшения для запланированного трафика. Когда в сети создается общее ощущение времени, IEEE 802.1 Qbv определяет «формирователи с учетом времени».Они определяют определенные временные «слоты», которые назначаются различным типам сетевого трафика, которые имеют приоритет в соответствии с типом трафика. Например, трафик, связанный с принудительной экстренной остановкой, будет иметь приоритет над видеокадрами из системы машинного зрения.
Различные типы трафика могут перемещаться по сети предсказуемым образом, дополнительно поддерживая детерминированную связь, и этот метод поддерживает конвергенцию при максимальном использовании пропускной способности сети.
Развитие стандартов TSN
Как и в случае с любой другой технологией, стандарты IEEE 802.1, определяющие TSN, постоянно развиваются, при этом существующие стандарты совершенствуются, а появляются новые. Даже по мере развития стандартов технология становится достаточно зрелой для реализации в проектах. Развивающуюся технологию можно рассматривать как более ценную — поскольку она продолжает меняться, она продолжает удовлетворять текущие потребности и, следовательно, с меньшей вероятностью устареет. Следовательно, эта эволюция положительна.
Противоположностью этой эволюции является то, что стандарты Ethernet имеют опыт обратной совместимости. Технология Ethernet существует около сорока лет, и все же во многих случаях более ранние устройства могут часто использоваться с более новыми устройствами. Ожидается, что TSN также будет следовать этой тенденции. Поэтому компании, которым необходимо завершить проекты сейчас, могут включить в них TSN, будучи уверенными, что они вряд ли столкнутся с моральным устареванием через несколько лет. Нет необходимости ждать какой-то неопределенной точки в будущем, когда TSN будет «готов», так как это время вряд ли наступит.
Эта уверенность будет еще больше подкреплена проектом IEC / IEEE 60802 по использованию TSN в промышленной автоматизации, роль которого заключается в определении стандартизованных профилей для использования технологии в различных сценариях использования.
В результате дальновидные компании, внедряющие эту инновационную технологию, смогут извлечь выгоду из пути миграции, который отвечает текущим потребностям, обеспечивая при этом способ поддержки будущих требований. Таким образом, внедрение TSN теперь может предложить систему, которая помогает компаниям оптимизировать свои текущие системы и операции, предлагая возможности для будущих улучшений.
На пути к более безопасным сетям поездов
Традиционно в железнодорожной отрасли принято развертывать поезда с несколькими сетями связи; один предназначен для управления поездом, один — для железнодорожной сигнализации, другой — для систем видеонаблюдения и информации о пассажирах, и довольно часто является дополнительной сетью для доступа пассажиров к Wi-Fi. Эти сети связи в основном используют устаревшие интерфейсы, такие как MVB, CAN и PROFIBUS, которые имеют ограничения по полосе пропускания и при их объединении требуют шлюза.С другой стороны, эти сети физически сегментированы и четко разделяют функции безопасности и не связанные с безопасностью. Однако эти типы решений увеличивают сложность и стоимость архитектуры системы управления и мониторинга поездов и, в конечном итоге, увеличивают стоимость жизненного цикла поезда.
С амбициозной целью объединения этих нескольких сетей поездов и сокращения затрат на производство и обслуживание поездов, проекты CONNECTA-2 и Safe4RAIL-2 представили концепцию Drive-by-Data, подход к цифровой передаче всех управляющих параметров управления поездом и подсистемы системы мониторинга (TCMS) в электронной сети.С этой целью оба консорциума работали над определением и разработкой следующего поколения сетей связи поездов (NG-TCN) на основе IEC 61375 для достижения истинной совместимости поездов разных производителей. Это новое определение включает обновленный дизайн топологии сети поездов, реализует новый безопасный процесс открытия сети, повышает уровень безопасности связи до SIL4 и вводит технологию чувствительных ко времени сетей (TSN). Эти улучшения уже интегрированы в устройства NG-TCN, как описано в следующих разделах.
Новое поколение сетей связи поездов (NG-TCN) повышает безопасностьa) Новая топология сети поездов
Новая топология сети поездов включает две независимые линии передачи данных Ethernet Train Backbone (ETB) для создания резервных каналов связи как для критических, так и для некритических данных посредством динамической реконфигурации VLAN.
б) Открытие безопасного поезда
Безопасный процесс ввода в эксплуатацию поездов до SIL4 обеспечивает надежную процедуру соединения и разъединения поездов.Этот пересмотренный механизм использует стандартную связь Ethernet для применения функций безопасности поезда, которые зависят от параметров процесса открытия поезда, таких как поезд, состав и ориентация транспортного средства.
c) Безопасный канал связи
Безопасный канал связи использует протокол SDTv4 для облегчения функций безопасности до SIL4 и обеспечивает безопасную среду для обмена информацией точка-точка между конечными устройствами между конечными устройствами.
г) Чувствительная ко времени сеть
ТехнологияTSN определяет временные интервалы для обмена критически важными для безопасности данными и предотвращает передачу данных, не критичных для безопасности, по сети в это время.
Взаимодействие между устройствами NG-TCNРазработка устройств NG-TCN, включая технологию TSN, представляет собой прорыв в отрасли. Moxa вместе с другими партнерами консорциума Safe4RAIL-2 успешно разработала устройства NG-TCN, что стало важной вехой в создании более безопасных сетей поездов. В частности, интеграция технологии TSN, встроенной в устройства Moxa, и ее последующая проверка на совместимость в значительной степени способствовали достижению ключевых целей проекта Safe4RAIL-2, объединению сетей поездов и сокращению общих затрат на поезд.Основные особенности технологии TSN:
a) Синхронизация часов с резервированием
Избыточная синхронизация часов, как определено в IEEE 802.1AS-rev, позволяет устройствам TSN совместно использовать общие часы реального времени в сети и между несколькими доменами.
б) Детерминированная передача данных
Запланированный трафик в соответствии с IEEE 802.1Qbv гарантирует, что критический трафик будет передаваться через фиксированные предсказуемые интервалы времени.
c) Резервный критический трафик
Репликация и устранение кадров позволяет передавать избыточный критический трафик между ECN на обеих линиях ETB в соответствии с IEEE 802.Стандарт 1CB.
В целом, NG-TCN сокращает количество устройств и кабелей, одновременно повышая общую безопасность и надежность железнодорожных сетей. Кроме того, он обеспечивает надежную передачу критически важных для безопасности данных с помощью технологии TSN и некритических данных по стандартным протоколам Ethernet. Moxa вместе с партнерами из консорциума провела тщательное тестирование совместимости, чтобы убедиться, что новые требования правильно определены для будущего расширения стандарта IEC 61375.Разработка и интеграция этих технологий — большой шаг вперед на пути к созданию сетей связи поездов следующего поколения и достижению полной функциональной совместимости между производителями поездов.
Представляем Safe4Rail-2 и CONNECTA-2 Project
Приложение А
Что такое сеть, чувствительная ко времени (TSN)?
TSN — это набор стандартов, обеспечивающих детерминированный обмен сообщениями по стандартным сетям Ethernet.Согласно определению Института инженеров по электротехнике и радиоэлектронике (IEEE), TSN включает в себя форму управления сетевым трафиком для обеспечения не подлежащих обсуждению временных рамок для задержек при сквозной передаче. Все устройства TSN синхронизируют свои часы друг с другом и используют общий эталон времени для поддержки связи в реальном времени для высокоточных приложений промышленного управления.
Этот проект получил финансирование в рамках программы исследований и инноваций Европейского Союза Horizon 2020 в рамках грантового соглашения №826073. Информация и мнения, изложенные в этом документе, принадлежат авторам и не обязательно отражают официальное мнение Shift2Rail Joint Undertaking. JU не гарантирует точность данных, приведенных в этой статье. Ни JU, ни какое-либо лицо, действующее от имени JU, не может нести ответственности за использование содержащейся в нем информации.
TSN IP для FPGA — Детерминированный коммутатор Ethernet
Сеть, чувствительная ко времени (TSN)
TSN обеспечивает полностью детерминированную связь в реальном времени через Ethernet.Ethernet широко используется и набирает популярность, поскольку он недорогой, хорошо стандартизирован и легко доступен. Он также масштабируемый и предлагает широкий диапазон пропускной способности.
Однако обычного Ethernet недостаточно для многих систем, потому что они требуют связи в реальном времени и критичной для безопасности связи. Это включает в себя промышленную автоматизацию, когда машины должны обмениваться данными для синхронизации, управления, анализа и оптимизации. То же самое касается производства энергии, где сеть необходима, например, для подключения подстанции.Надежная связь также необходима в автомобильной промышленности, особенно сейчас, когда автомобили становятся все более и более автоматизированными. Обычный Ethernet не отвечает требованиям этих систем к связи в реальном времени, потому что им нужна определенность в отношении времени задержки связи.
РешениеTime Sensitive Networking: оно гарантирует время задержки связи. Также часто требуется сетевая избыточность, и наиболее заметным из текущих протоколов избыточности является IEEE 802.1CB и бесшовное резервирование с высокой доступностью (HSR). Они обеспечивают избыточность без единой точки отказа и нулевое время восстановления в случае отказа. Сеть полностью работоспособна даже во время технического обслуживания, так как любое устройство можно отключить и заменить без нарушения сетевого подключения.
Благодаря TSN и протоколам резервирования Ethernet становится очень привлекательным вариантом для систем, требующих связи в реальном времени и критически важных для безопасности. Действительно, использование Ethernet быстро растет в автомобилестроении, промышленной автоматизации и производстве энергии.Ethernet и TSN будут играть ключевую роль в промышленном IoT и Индустрии 4.0. По мере того, как машины и устройства будут подключены, данные станут более доступными — те, кто ими не воспользуется, останутся позади.
Контроль и формирование трафика
TSN представляет собой набор подстандартов IEEE 802 и гарантирует время задержки связи с помощью нескольких различных методов. Некоторые из этих методов — контроль и формирование трафика в сочетании с резервированием ресурсов. При контроле и формировании трафика измеряется полоса пропускания трафика, и если она превышает настроенную скорость, предпринимаются действия, чтобы вернуть скорость обратно на место.Формирователь трафика может задерживать кадры, в то время как ограничитель просто отбрасывает лишний трафик.
Ограничитель трафика предоставляет средства для ограничения скорости входящего потока (ов) данных путем отбрасывания кадров, превышающих настроенную скорость. Ограничителю необходимо знать длину кадра, чтобы сравнить, соответствует ли она настроенной скорости трафика.
Формирователь трафика ограничивает скорость передачи в соответствии с настроенной максимально допустимой скоростью передачи. Формирование потребляет больше аппаратных ресурсов, чем применение политик, поскольку требует буферизации кадров.Кадры, которые превышают настроенную скорость, задерживаются, увеличивая задержку, которую они испытывают. Скорость, с которой кадры могут передаваться из очереди с определенным приоритетом, может быть настроена, поэтому формирование трафика может повлиять на порядок опустошения очередей с приоритетом. Также шейпер может отбрасывать кадры, если буферы заполнены.
TSN IP для FPGA и ASIC
TTTech предлагает несколько вариантов TSN IP для FPGA и ASIC, дополнительную информацию можно найти здесь: https://www.tttech-industrial.com/products/slate/
