Как сделать умную теплицу своими руками

Сделать умную теплицу своими руками несложно, если знать основные особенности ее обустройства. Основное отличие умной теплицы от обычной в том, что все процессы, происходящие в конструкции закрытого грунта, являются автоматизированными, и практически не требуют вмешательства человека.

Автоматика поможет не только поддерживать оптимальный температурно-влажностный режим, но и вовремя проводить проветривание, включать обогрев или подсветку. С помощью таких систем овощи, фрукты и зелень можно выращивать круглогодично с минимальными трудозатратами.

Советую Вам новое натуральное средство для борьбы с болью в суставах — регенерирует хрящи и ткани суставов. Хотите попробовать?

Узнать больше

Как сделать такую конструкцию своими руками вы узнаете из видео.

Для чего нужна

Успешное выращивание растений практически полностью обеспечивается благоприятным микроклиматом внутри помещения. На рисунке 1 приведены основные условия обеспечения благоприятного микроклимата: уровень освещения, влажности и вентиляции. Добиться правильной температуры и влажности помогут автоматические системы вентиляции.

В противном случае, микроклимат будет нарушен и это приведет к отрицательным последствиям:

Температура внутри будет гораздо выше, чем снаружи, создавая благоприятные условия для развития болезнетворных микроорганизмов;
Повысится и температура грунта, что тоже нежелательно, так как семена некоторых растений не прорастают при повышенных температурах;
Негерметичность конструкции или неправильно проведенный расчет вентиляции приведет к продуванию строения, и из него будет постоянно уходить теплый воздух;

Рисунок 1. Соблюдение благоприятного микроклимата

Поскольку микроклимат помещения постоянно меняется под воздействием освещения, погодных условий и других внешних факторов, уследить за его стабильностью практически невозможно. Именно поэтому и были придуманы автоматические системы вентиляции, полива и проветривания.

Особенности построения

Чтобы построить умную теплицу своими руками, нужно учесть некоторые особенности конструкции.

Рекомендуем ознакомиться с практическими советами по обустройству автоматики своими руками (рисунок 2):

Правильно подобрать место для строительства, чтобы максимально использовать солнечную энергию. Оптимальным считается размещение с юга на север, чтобы все растения в течение дня равномерно прогревались и освещались солнцем. Также следует обустроить защиту от ветра, к примеру, высадив в метре от здания живую изгородь.
Спроектировать каркас так, чтобы форточки и окна находились в верхней части конструкции. Холодный воздух, проникая внутрь, опускается вниз, поэтому и форточки нужно располагать как можно выше для защиты растений от сквозняков. Для этой же цели нужно сделать прочные двери без щелей, которые не будут пропускать холодный воздух внутрь.

Установить надежную автоматику для полива и проветривания. Для автоматического открывания форточек достаточно установить гидроцилиндры, которые приводятся в действие при нагревании жидкости, находящейся внутри цилиндра и толкают шток, открывающий окно. При снижении температуры действие происходит в обратном порядке. Для автоматического внесения влаги рекомендуют устанавливать систему капельного полива с датчиком.

Если помещение будет использоваться зимой, в ней устанавливают обогревательные приборы и аккумуляторы с датчиками, которые будут автоматически включать обогрев при определенном температурном режиме окружающей среды.

Польза

Польза автоматики очевидна: любые растения в таких конструкциях можно выращивать круглогодично с минимальным участием человека.

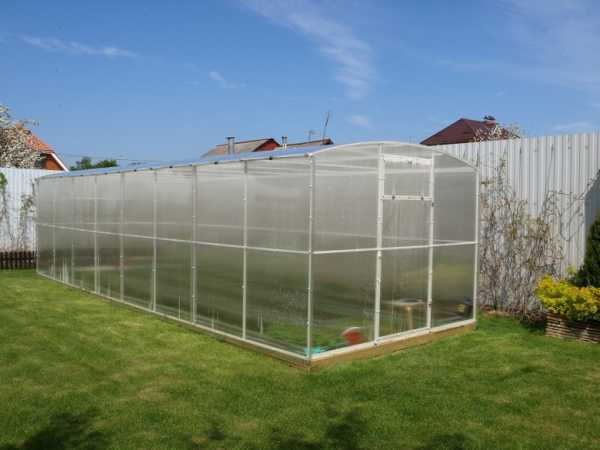

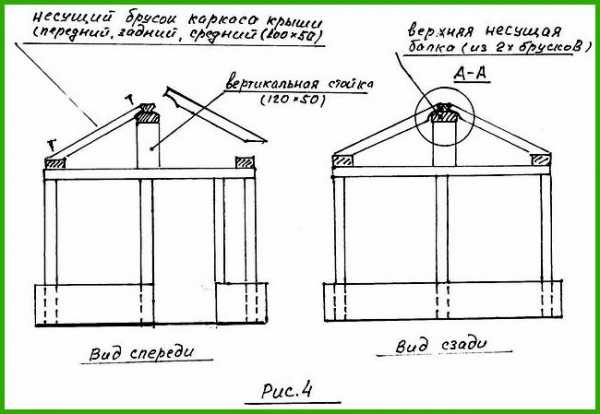

Рисунок 2. Пошаговая инструкция для строительства теплицы своими руками

Существует мнение, что обустройство умной теплицы влечет серьезные финансовые расходы, но эта точка зрения правдива лишь отчасти. Для автоматизации необходимо купить датчики и систему капельного полива, а монтаж можно провести и своими руками.

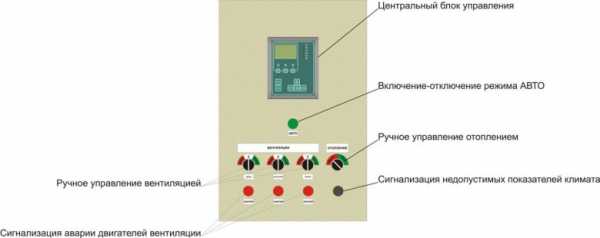

Автоматика для теплиц

Теплицы, которое долгое время находятся без присмотра человека или находятся далеко от жилья, в обязательном порядке оборудуют автоматическими системами.

В первую очередь это необходимо с точки зрения обогрева. Если на улице тепло, и отопительные приборы выключили, это не значит, что такая же температура сохранится до следующего визита хозяев. Если вовремя не включить обогрев, растения могут просто погибнуть от заморозков. Такая же ситуация складывается с проветриванием и поливом, поэтому для бесперебойной работы необходимо обязательно устанавливать автоматику для проветривания, полива и обогрева.

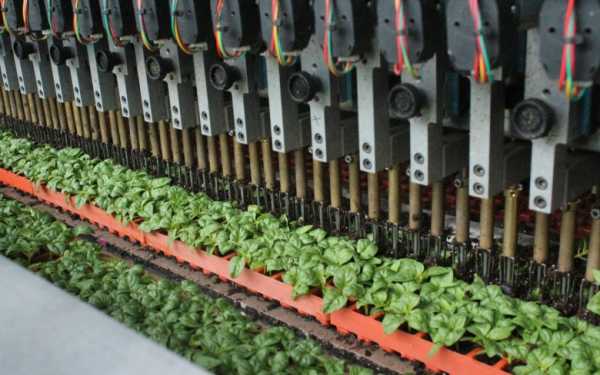

Суть автоматизированных теплиц

Вся суть автоматики сводится к тому, что конструкция закрытого грунта функционирует в практически автономном режиме (рисунок 3). К примеру, для автоматического обогрева в помещении делают теплый пол или устанавливают котлы, камины, радиаторы или вентиляторы с датчиками, реагирующими на температуру окружающей среды.

Примечание: Газовые котлы нельзя подключить к автоматическому включению или выключению из соображений техники безопасности, поэтому лучше выбирать другие способы обогрева, если вы планируете сделать конструкцию полностью автоматизированной.

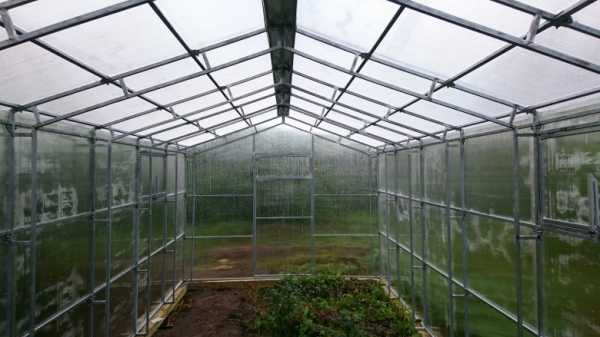

Рисунок 3. Польза автоматических систем

С проветриванием, поливом и подсветкой задача более простая. Все эти системы подключаются к датчикам, которые программируются на включение и выключение в заданное время.

Виды

Все автоматические системы имеют одну функцию – обеспечивать автономное функционирование конструкции закрытого грунта с минимальным участием человека.

Среди основных видов систем выделяют

Автоматику для проветривания, которая самостоятельно открывает и закрывает форточки в зависимости от температуры окружающей среды;
Системы обогрева воздуха и почвы, которые включают котлы, радиаторы, тепловентиляторы и теплый пол;

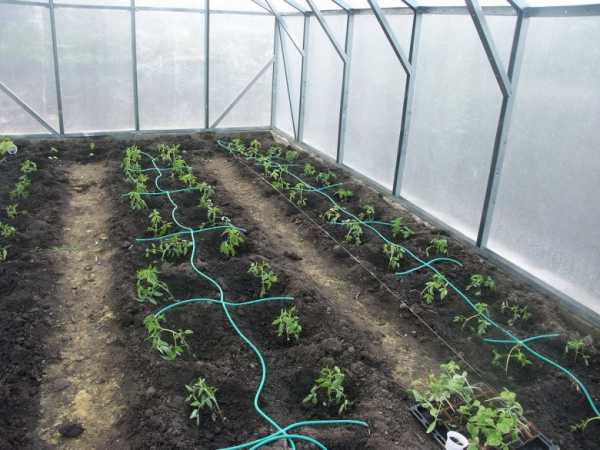

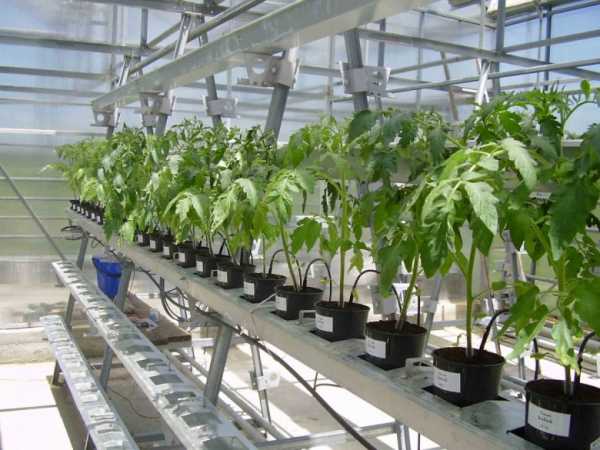

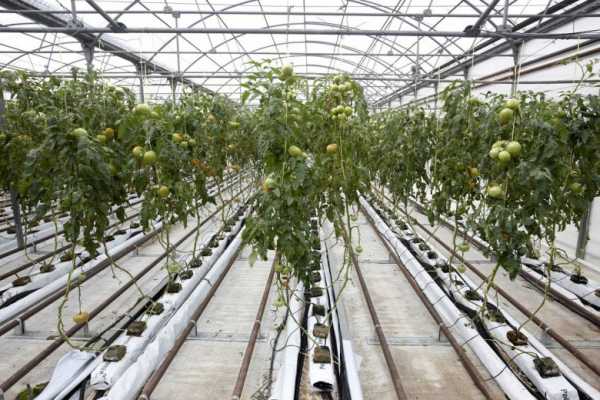

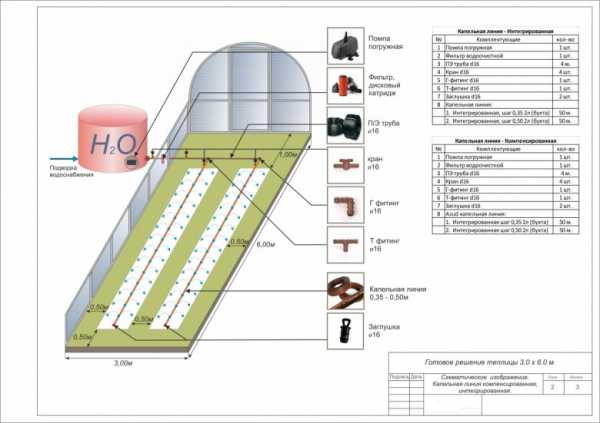

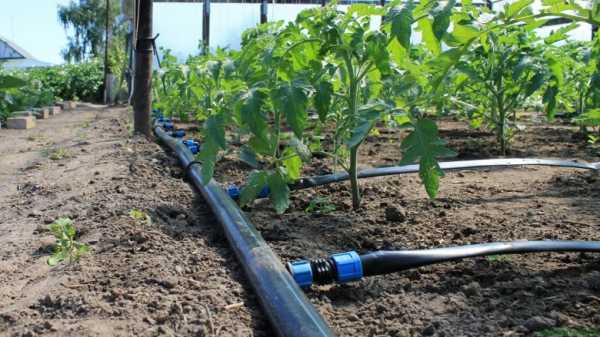

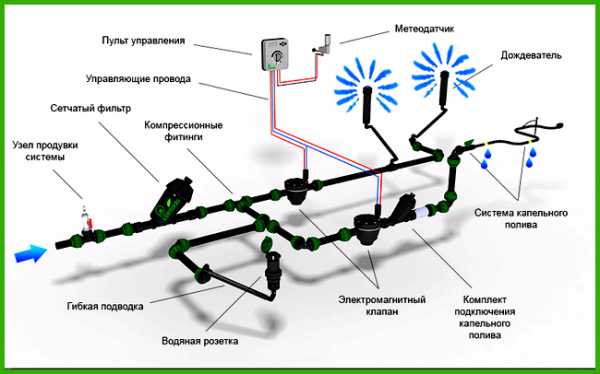

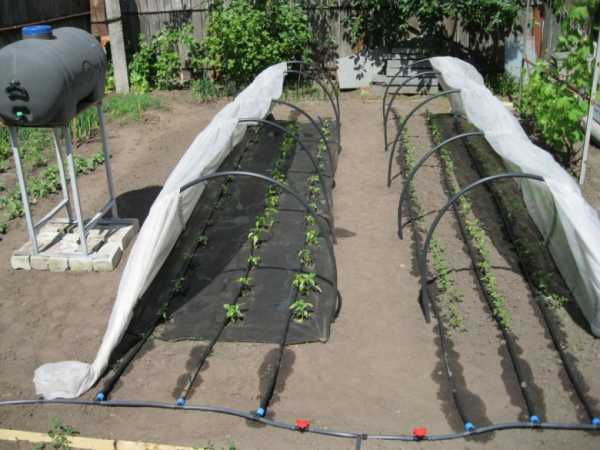

Системы автоматического капельного полива, с помощью которых все растения получают достаточное количество влаги.

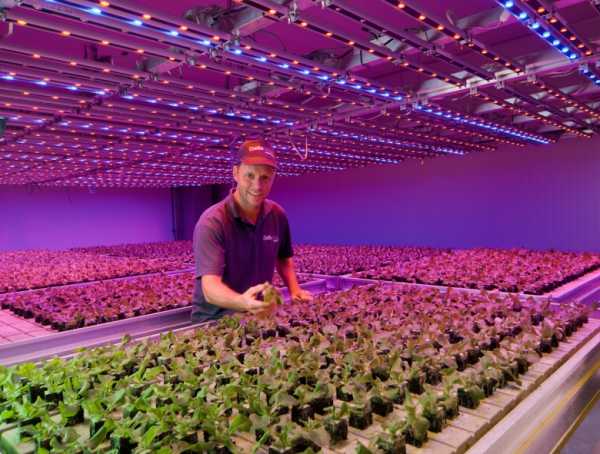

Кроме того, внутри обязательно устанавливают искусственное освещение, которое играет важную роль в росте культур, особенно в зимнее время, когда продолжительность светового дня сильно сокращается.

Из видео вы узнаете, как обустроить автоматическое проветривание в теплице.

Автоматика для проветривания теплиц

В теплицах очень быстро возникает парниковый эффект, так как солнечные лучи попадают внутрь, а застоявшийся воздух не дает необходимого охлаждения. Помимо распространения болезней и вредителей, некачественная система вентиляции может привести к снижению объемов урожая.

Хорошая автоматическая система вентиляции позволяет поддерживать режим влажности воздуха и гарантирует стабильный микроклимат. Считается, что для качественного проветривания будет достаточно нескольких форточек, хотя на самом деле это не так.

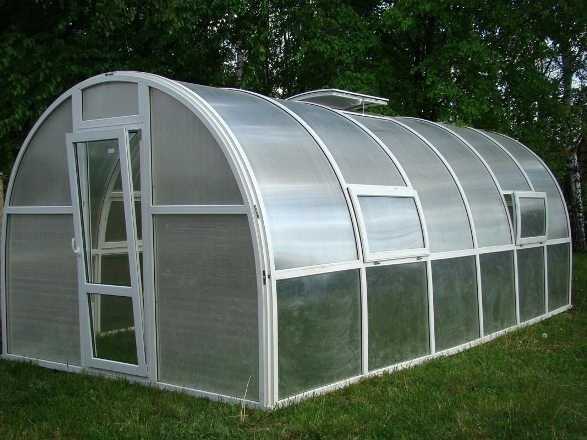

Примечание: На рынке существует лишь несколько моделей готовіх конструкций с достаточным количеством форточек, а большинство строений подразумевают дальнейшую установку систем вентиляции своими руками. Эта тенденция распространена потому что слишком большое количество форточек нарушает инженерную конструкцию, требует использования дополнительных материалов, а это приводит и к более высокой стоимости строения.

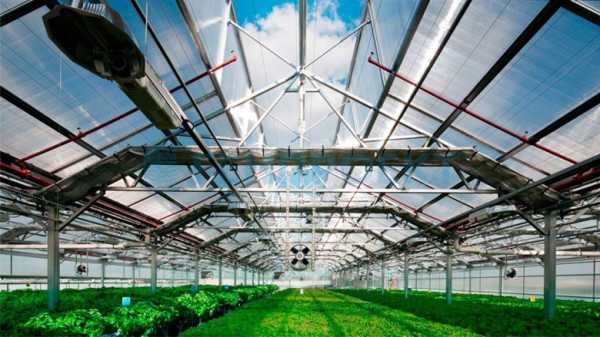

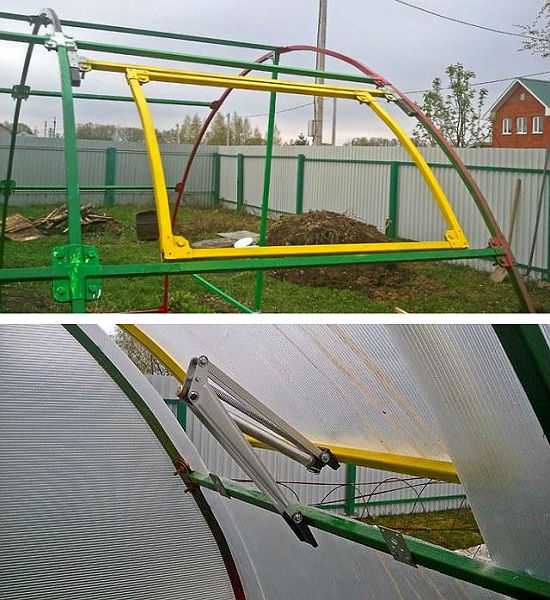

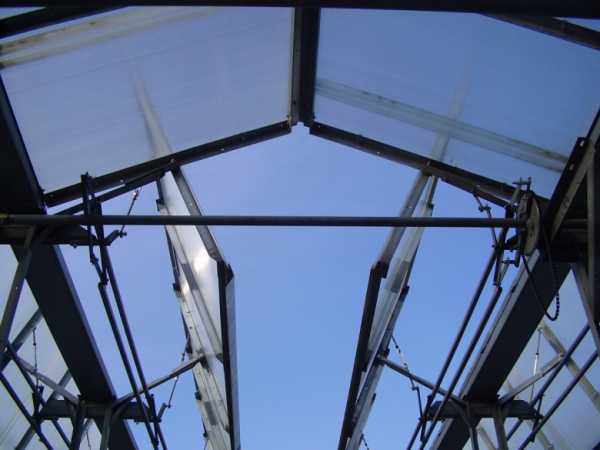

Процесс вентиляции с помощью открытых форточек приведен на рисунке 4. Он происходит следующим образом:

Плотность нагретого воздуха ниже, чем холодного, поэтому теплые потоки начинают подниматься вверх.

Если в крыше предусмотрены форточки, горячий воздух будет выходить через них.
Свежий воздух поступает через открытые двери, щели между стеклами, которые неизбежно есть в каждой постройке, и процесс повторяется.

Для качественной вентиляции общая площадь форточек должна составлять шестую часть площади пола, но это количество во многом зависит от типа помещения:

Для небольших строений будет достаточно установить по две форточки на каждые два метра длины крыши.
В больших промышленных теплицах устанавливают сплошные ряды форточек с двух сторон крыши.
Теплицы, предназначенные для выращивания альпийских растений, также должны хорошо вентилироваться, поэтому и на их крыше должны быть предусмотрены сплошные форточки.
Для теплиц любого типа предпочтительнее устанавливать и боковые форточки. Лучше располагать их с двух сторон на уровне почвы или стеллажей. Это позволит наладить проветривание в холодную или ветреную погоду.

Основное назначение автоматической системы вентиляции состоит в снижении количества плесени, гнилостных образований и неприятных запахов. Это условие становится особенно актуальным дождливой осенью, когда нужно обеспечивать быстрое и качественное проветривание.

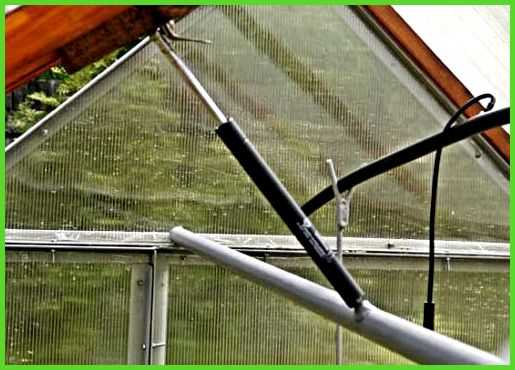

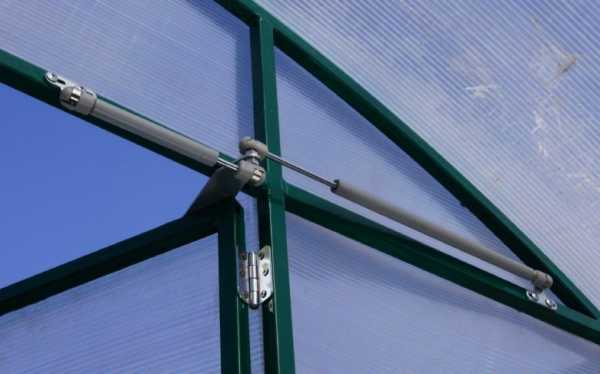

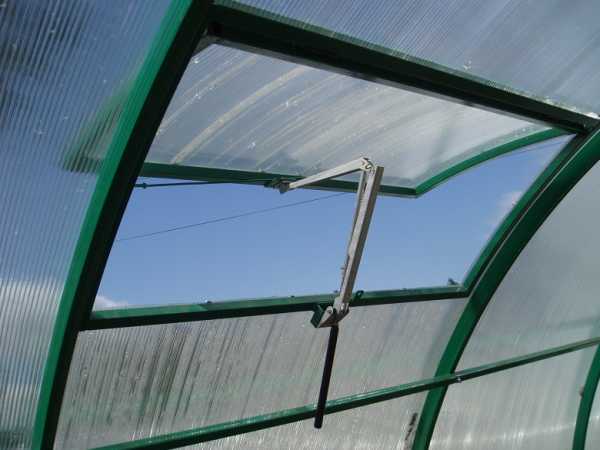

Рисунок 4. Вентиляция с помощью открытых форточек и гидроцилиндра (1 — доски заборки, 2 — парниковая рама, 3 — гидроцилиндр с термочувствительной жидкостью, 4 — металлический шток, 5 — груз, 6 — шарнир)

Довольно часто режим вентилирования нарушается из соображений экономии энергии. Существует два типа устройств, которые обеспечивают приток свежего воздуха в помещение, но при этом не требуют никаких энергозатрат:

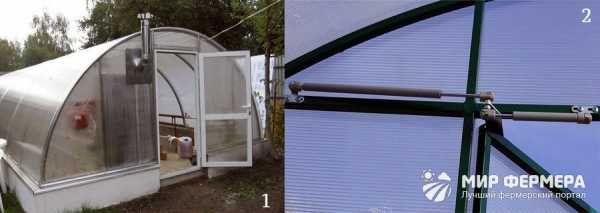

1) Дверной насос (рисунок 5). Данное устройство представляет собой автоматический механизм, который позволяет открывать и закрывать двери, вентиляционные люки и форточки. Установка дверного насоса и его дальнейшая эксплуатация не требует использования электроэнергии. И хотя подобный механизм для автоматического открывания окон, люков и дверей считается весьма действенным, у него тоже есть некоторые недостатки:

Низкая мощность небольших моделей;
Если в теплице установлены тяжелые двери или люки, механизм будет функционировать неправильно;
Работу дверного насоса может нарушить сильный ветер;
Нужно постоянно контролировать работу прибора, чтобы не допустить защемления окон или дверей.

Благодаря простоте устройства, установить и изготовить подобную систему вентиляции можно и своими руками. Принцип действия механизма следующий:

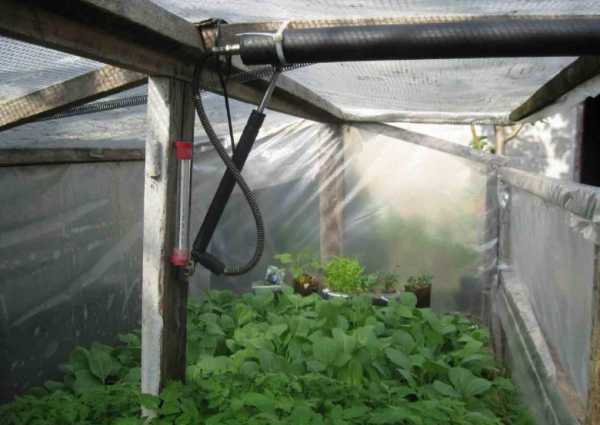

Внутри устройства находится специальный воск, который расширяется при повышении температуры;
Расширение приводит в работу механизм, который открывает створки;
Когда температура снижается, объем воска сокращается и окно закрывается.

Подобные механизмы можно приобрести в специализированных магазинах. Иногда вместо воска в устройстве используют газ. Важно, что данный тип механизма для автоматического проветривания реагирует только на колебания температуры, а не на качество воздуха ли наличие плесени. Из видео вы сможете узнать все подробности строительства и оборудования теплицы, начиная от фундамента и возведения самого строения до обеспечения правильной вентиляции и микроклимата.

2) Самофункционирующая вентиляционная труба (рисунок 5). Этот тип устройства также не требует подключения к энергосети, но некоторые манипуляции с постройкой все же придется провести. В строении потребуется пробить специальное вентиляционное отверстие, через которое и будет поступать свежий воздух. Принцип работы такой вентиляционной трубы основан на разнице температур внутри и снаружи помещения. Когда солнечные лучи попадают на трубу, воздух в ней прогревается, и его температура постепенно становится намного выше, чем внутри. В результате образовывается тяга, и свежий воздух начинает поступать в помещение. Соответственно, чем больше солнца попадает на трубу, тем интенсивнее будет работать механизм.
Данное устройство оказалось настолько успешным, что самофункционирующую вентиляционную трубу даже установили в оранжерее одного из парков в финской столице Хельсинки.Таким образом, проветривание – необходимое условие для нормального функционирования конструкции и сбора богатого урожая. Но если летом определить, когда нужно проветрить помещение, достаточно легко, то в другое время года неопытный садовод может и не заметить, что внутри необходимо наладить вентиляцию.

Рисунок 5. Пример дверного насоса и самофункционирующей вентиляционной трубы

Проветривание помещения напрямую зависит от погодных условий и месяца. Например, в солнечную погоду с ноября по февраль проветривание можно и не проводить. Начиная с марта количество проветриваний постепенно возрастает и достигает своего пика в мае-августе. Для солнечного и теплого марта будет достаточно одного проветривания в сутки, в апреле требуется включать вентиляцию два раза в день (и один раз, если на улице пасмурно). Уже в мае количество проветриваний увеличивается до трех раз, и в дальнейшем такой режим проветривания сохраняется до августа. Однако, при пасмурной погоде, количество суточных проветриваний сокращается.

Поскольку вентилирование требует постоянного контроля, специалисты рекомендуют устанавливать именно автоматические системы проветривания, которые не нуждаются во вмешательстве человека и обеспечивают стабильный микроклимат для растений.

Системы автоматического проветривания теплиц своими руками

Существует несколько устройств автоматического проветривания:

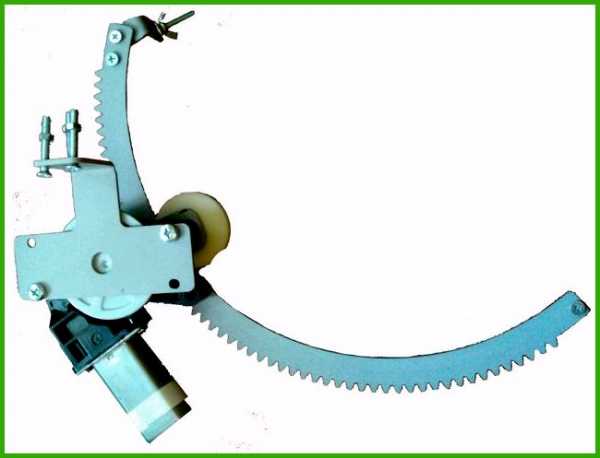

В промышленных теплицах для принудительной вентиляции часто используют электромоторы, которые с помощью шестеренок приводят в движение специальное устройство для открытия и закрытия форточек. Чтобы начать использовать механизм, достаточно нажать на специальный переключатель.
Для маленьких помещений применяют систему со специальной теплочувствительной жидкостью, которая и выполняет функцию контроля. Процесс автоматической вентиляции в небольших теплицах из поликарбоната осуществляется таким образом:

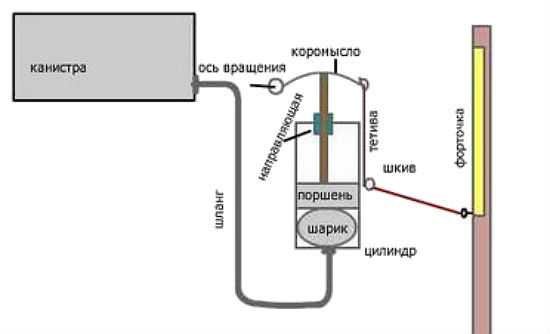

- В помещении устанавливают металлическую емкость, закрытую с одного конца;
- В нее наливают жидкость и закрывают отверстие поршнем;
- Когда температура внутри повышается, жидкость внутри емкости нагревается и начинает толкать поршень;
- По мере повышения давления в процесс задействуется система рычагов, которые и открывают форточку;
- Когда необходимость в проветривании отпадает, происходит обратный процесс: жидкость постепенно остывает, сужается, поршень возвращается в исходное положение, а рычаги закрывают форточку.

Такую систему автоматической вентиляции можно сделать и своими руками, главное – правильно установить температурный режим для теплочувствительной жидкости.

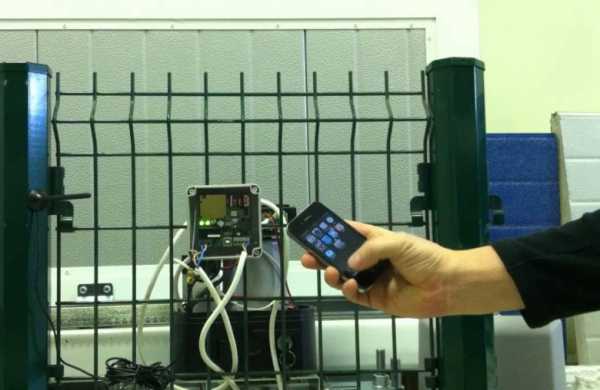

В теплицах, требующих особого внимания к микроклимату, устанавливают более сложные механизмы для автоматического открывания форточек. Подобные системы оснащены специальными датчиками, чувствительным к погодным условиям. Датчики ветра приводят в движение мотор, который закрывает форточки, чтобы внутри не было сквозняков. Датчики температуры окружающей среды реагируют на ее снижение и также дают сигнал для закрытия форточек. Также есть специальные системы, которые включают функцию автоматической вентиляции теплицы при изменении солнечной активности.
И в небольших, и в пр

mirfermera.ru

По сути ничего абсурдного в этом нет. Ведь автоматические системы проветривания и полива теплиц, активные методы сохранения экосистемы земли издавна уже никого не поражают. Просто в вполне автоматической теплице все это работает в комплексе и указывает фантастические результаты. Этим и отличаются подобного рода теплицы от обычного парника и оранжереи.

Регулятор температуры в теплице из пластиковых бутылок

Отзывы:

Роман Байков пишет: Воздух стравится через пару недель . абсолютно герметично вам не сделать . Советую залить в малую бутылку бензин и обойтись без остальной системы. бензин очень сильно выделяет пар в жару и конденсирует его обратно при понижении температуры. отрегулируйте давление на бутылку гирей вашей. А так то идея конечно супер! лайк!

Александр Груздь пишет: нет ничего проще электроники

константин Бонч-бруевич пишет: Штирлиц подошёл к форточке,из форточки дуло.Штирлиц закрыл форточку-дуло исчезло.

MegaBUMER777 пишет: ты на теплице покажи хер ли на столе шлышал звон да не знаешь где он

Zhandos Kossakbay пишет: молодец спасибо

Все автоматические теплицы можно поделить на 2 вида: автономные и энергозависимые. Фактически совершенные условия для роста овощных растений способны сделать энергозависимые теплицы, в каких от электросети работает вся имеющаяся автоматика. Но зависимость автоматики от электроэнергии может привести к потере драгоценного урожая в очень недлинные сроки. Зимой бывает довольно для этого 1-2 ч. Такая ситуация полностью вероятна, так как от сбоев в подаче электроэнергии никто не застрахован. К тому же значительно могут сказаться на бюджете издержки на оборудование и электричество.

Открывание окон теплиц на реле

Отзывы:

Владимир Петрович Ярмоленко пишет: Класс! Особенно комментарий автора. Есть еще золотые руки.

Рано с утра, как 1-ые солнечные лучи попадают в теплицу, температура в последней начинает довольно стремительно повышаться – и чем выше по высоте, тем резвее. Для растений это – отлично. Вот только есть неувязка: перепад температур в это время меж почвой и воздухом добивается иногда различия в 30°С! Корешки остаются еще прохладными, тогда как вершины растений уже разогрелись. И происходит вот что: более «холодная» подземная часть плохо снабжает более «теплую» высшую часть растений, что приводит к простому недостатку воды. Что по сути для растений все-же не есть отлично.

Еще больший стресс растения испытывают в жару в таковой теплице. Ведь обычно хозяева идут своими руками открывать форточки и двери уже тогда, когда температура снутри добивается 40°С. Влажность воздуха при всем этом резко падает, растения начинают испытывать засуху. И что происходит далее? Еще ужаснее – двери и форточки резко открывают, и образовавшийся сквозняк уносит остатки и так не достающей воды. Просто-таки как в пустыне! Юные побеги от этого теряют тургор – давление снутри клеток, вянут, а цветочки и завязи и совсем отпадают. А вот вредители, в особенности паутинный клещ, от жары и сухости начинают ощущать себя как раз отлично.

Два вида автоматики для проветривания теплиц сравнение.

Отзывы:

nik serj пишет: А подскажите зачем бутылки с водой

Естественно, эти системы не могут непосредственно влиять на, например, температуру воздуха или почвы. Их влияние на эти параметры является опосредованным – изменяется температура нагревательных элементов внутри нагревательных приборов систем обогрева, далее посредством конвекционного переноса теплоты или посредством электромагнитного инфракрасного излучения происходит изменение температуры воздуха и почвы в теплице. Отсюда становится понятно, что автоматические устройства управляют состоянием именно технических средств, входящих в состав соответствующих систем теплицы.

Как известно, автоматизировать включение/выключение газовых нагревателей запрещено по соображениям техники безопасности. Следовательно, все газовые или жидкотопливные котлы необходимо включать/выключать вручную. Необходимость того же способа управления твердотопливными колами вполне очевидна. Отсюда следует, что автоматическую систему управления обогревом теплицы своими руками можно сделать лишь на основе электрообогрева или водяного обогрева от электрокотла.

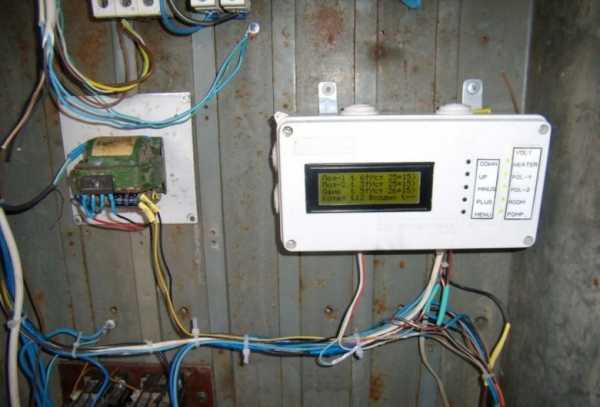

Чтобы автоматизировать все процессы, помогающие выращиванию растений в закрытом грунте, лучше купить готовые приборы, и встроить в сеть автомат для теплицы своими руками. В случае самостоятельной сборки устройств, интересные схемы в избытке можно найти в Сети.

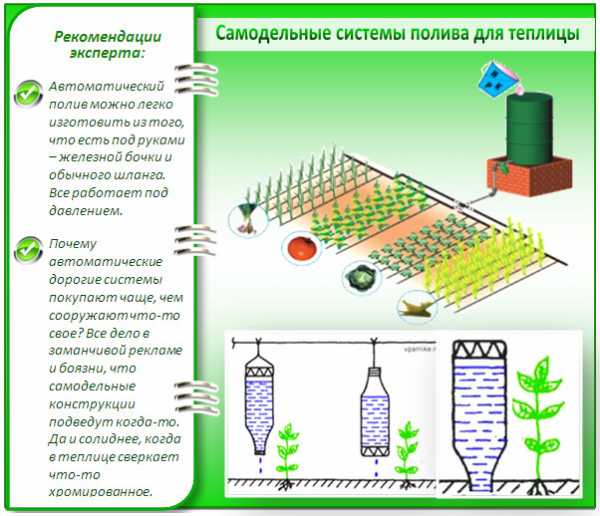

Автоматический полив можно сделать из средств находящихся под рукой различными способами. Первый метод является очень простым. С его помощью растения будут получать влагу в достаточном количестве даже в самые жаркие дни. Принцип заключается в солнечной дистилляции. Жидкость будет нагреваться до выделения пара, после этого пар будет конденсироваться в воду.

Чтобы реализовать данную систему, понадобится подготовить 2 бутылки из пластика различных размеров. В одну из них надо будет налить воду, а вторая будет использоваться в качестве колпака для первой. Когда жидкость от солнечных лучей испарится, пар осядет на стенах второй бутылки. Подобный конденсат способен отлично увлажнять почву. Чем больше светит солнце, тем большее количество влаги будут получать растения.

Полив в теплице можно установить при помощи жестяного короба, ( сборника влаги ), подойдёт и другой материал. Сделать короб, ~ 2?1.5 м. по центру отверстие для шланга. Установить изделие на ножках рядом с теплицей, вровень с крышей, шланг распределить по теплице, соединив с коробом, через кран.

Автоматизацию полива и вентиляции я сделал уже давно и все самодельное. Приводы применял от списанных военных радиостанций, брал верньерное устройство. А вот в прошлом году вычитал, что в разные периоды созревания , нужно правильно подбирать цветовой спектр. Хочу на следующий год и это проверить, на сколько оно действенно.

По сути, автоматизация теплицы действительно актуальный вопрос. У меня есть дача, на которой я выращиваю тепличные огурцы, и не всегда есть возможность постоянно находиться на ней. Поэтому, вероятнее всего, возьму вашу статью на заметку и попробую сделать все возможное, чтобы облегчить работу. Спасибо!

Спасибо, то что, просто соглашусь, а то что, аккуратно не очень, все привязано на проволоке, для быстрого съема. Чтобы демонтировать устройство достаточно взять с собой плоскогубцы. У меня один механизм на все окна, вполне достаточно. Окна не выворачивает, наверное от конструкции зависит. Бачок 3 литра из расчетов. Именно настолько расширяется 3 литра масла (в диапазоне температур от 20 до 40 градусов, чтобы заполнить объем гидроцилиндра, если сделать больший объем в жару будет разрывать бачок, внутренним давлением, если меньше, шток будет выдвигаться не до конца.

Здравствуйте!Подскажите пожалуйста собрал все как у вас-бочек на 3 литра,цилиндр от калины 1119 , тормозной шланг от волги !почему то при нагреве немного выдвигается шток но если на него нажать то он с легкостью возвращается назад а вот вытащить довольно тяжело! Если можно поподробнее как прокачать и избавится от воздуха если это надо?Вытянули шток, налили масло шприцом, заполнили бочек маслом, собрали все в кучу -если не работает в чем дело?

Проветривание теплицы.Автоматическая форточка. Автомат для проветривания для теплиц

Отзывы:

Радик Лутфуллин пишет: На канале есть видео как они работают в теплице

Радик Лутфуллин пишет: грел для того чтобы быстро показать его работу. а в теплице он сам открывается. температуру начала открытия можно настроить так что откроется даже при нулевой температуре.

Радик Лутфуллин пишет: Вот сайт

nik serj пишет: Зачем резервуар? Шланг? Один цилиндр и всё

дмитрий комаровский пишет: Эта система очень отлично работает.Я сам такой привод в прошлом году делал,в этом году второй,полностью самодельный.Вот ели бы еще варить хорошо умел, было бы похоже один в один,

bevelavita.ru

Механика для теплицы своими руками

Начался новый сезон парников и теплиц, каждое утро и вечер надо вовремя открыть и закрыть вентиляционные окна, форточки или двери, в случае опоздания с открытием температура поднимется выше 35 градусов, что вызовет стерилизацию пыльцы и гибель завязи, также не своевременное закрытие теплицы переохладит растения и израсходуется запас тепла для ночи.

В зависимости от погоды точно отследить время открытия и закрытия не всегда удается, а если надо на работу, кто откроет и закроет. Во всем этом нам сможет помочь только автоматика, рассмотрим один из вариантов такого устройства.

Видео работы механизма.

Общий вид конструкции.

Пункт 1. Для изготовления автоматики необходимо.

Материалы:
• Терморегулятор любого типа, с диапазоном регулировки включительно от +15 до +35 градусов Цельсия.
• Коллекторный низковольтовый мотор с редуктором (мотор из весов с этикеткой).
• Шпилька с резьбой М8 длиной 30 см. с гайкой.
• Трубка, чтобы шпилька легко могла входить внутрь, (от спинки старых кроватей).
• Блок питания для мотора (12-24 в.).

Инструменты:
• Сварочный аппарат.
• Дрель и сверла.
• Отвертка, пассатижи, саморезы, жесть 0,3-1 мм.

Пункт 2. Изготовление механики.

В торце шпильки сделаем стыковочный замок с валом мотора-редуктора. Замеряем диаметр вала и выбираем сверло немного больше, сверлим шпильку на глубину длины вала.

Стачиваем резьбу в плоскость, чтобы проще было просверлить отверстие под шпонку.

Сверлим отверстие под шпонку Д=2 мм.

Должно получиться вот так.

Также стачиваем вал мотора-редуктора и сверлим отверстие.

Надеваем шпильку на вал, совмещаем отверстия.

Из стальной проволоки 0,5-0,8 мм (лучше нихром) сделаем шпонку.

Установим ее отверстие и немного разогнем ножом концы.

На шпильку накручиваем гайку и надеваем трубку.

Прогоняем гайку до мотор-редуктора.

Центруем конец шпильки тремя спичками.

Двумя точками сварки привариваем гайку к трубке.

Если капли сварки повредили резьбу, прочищаем ее метчиком М8.

Просверлим отверстие под крепление к форточке, раме и два отверстия под микро выключатели.

Для точности сперва сверлим тонким сверлом, затем толстым.

Отверстия под выключатели разносятся на желаемую длину хода механики.

Рассверливаем большим диаметром 4, 5 мм.

Резьбовая шпилька вращаясь и перемещаясь внутри трубки, будет нажимать на концевые выключатели, чем ограничивать крайние положения хода.

Из подходящей жести вырезаем два прямоугольника для крепления выключателей на трубке.

Ширина заготовок не меньше размера микро-выключателя.

Загибаем вокруг трубки.

Загибаем замком.

И зажимаем пассатижами.

Расположение и форма загиба должно получиться таким.

На микро-выключателе отгибаем нажимную пластину как на фото, чтобы она входила внутрь трубку на 3 — 4 мм.

Примеряем выключатель на креплении, намечаем крепежные отверстия.

Керним.

Сверлим сверлом Д = 2 мм.

Хорошо бы подобрать болтики, но можно обойтись и простыми нитками, проволокой, клеем.

Пришиваем.

Выключатели могут быть разной формы, с коротким рычажком, поэтому при необходимости надо сточить лишнее.

Делаем второе крепление, смазываем клеем, ставим выключатель и закрепляем скобой из железной или нихромовой проволоки.

Устанавливаем крепления в места наилучшего срабатывания выключателей и промазываем клеем.

Из жести (профиля) сделаем два уголка для крепления.

Накерняем и сверлим.

Для крепления под заклепку к трубке Д = 2 мм., для саморезов Д = 4 мм.

После любого сверления надо сточить стружку.

Из гвоздя сделаем заклепку.

А из жести две плотные сидящие шайбы.

Отверстие делаем как можно плотные, чтобы легче заклепывалось.

Откусываем максимально гвоздь.

Расклепываем гвоздь, легко обстукивая круговыми движениями.

Механика готова.

Пункт 3. Электрическая часть.

Берем любой терморегулятор с нужным для нас диапазоном регулируемых температур, для нагрева или охлаждения, без разницы, у меня регулятор от промышленных холодильников.

Закрепляем на дощечку, устанавливаем рядом реле на 220 в. с двумя парами контактов. Подключаем реле на выход терморегулятора.

Собираем схему обвязки как на Рис 1.

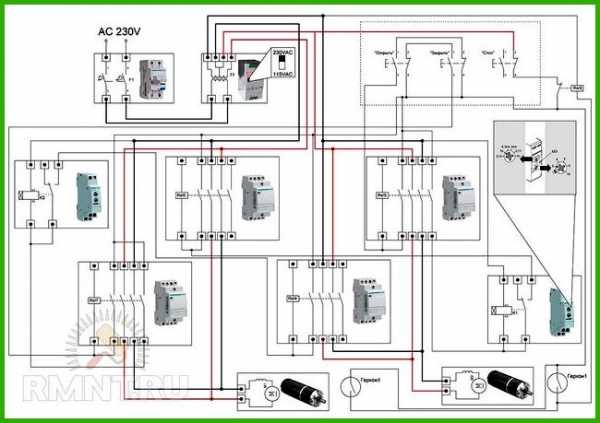

Рис1.

Для питания мотора необходимо напряжение +12-24 в., подойдет любой удовлетворяющий этим параметрам блок питания, у меня импульсный БП от струйного принтера +15 в.

Подаем с БП напряжение на реле коммутации мотора.

Проверяем как реле перекоммутирует напряжение питания мотора на реверс.

Включаем питание и проверяем работу электрики.

Припаиваем провода к выключателям в соответствии с рисунком 1.

Изготовим скобу крепления мотора-редуктора из жесткой жести.

Все готово.

Пункт 4. Монтаж механики на форточку.
Крепим электронику на стену, недоступную для воды.

Примеряем механику по месту, определяем нужный угол открытия и закрытия.

Если нет мест для крепления, установим дополнительные крепежи.

Прикручивается все на минимальной длине телескопа и закрытой форточке.

Обильно смазывается резьба солидолом.

Проверка в действии, выставляется температура для закрытия, механизм отрабатывает в крайнее закрытое положение, рукой нагревается т.датчик, включается открытие форточки, отрабатывает, проверяем как все срабатывает, регулируем необходимые зазоры.

Все готово.

Доставка новых самоделок на почту

Получайте на почту подборку новых самоделок. Никакого спама, только полезные идеи!

*Заполняя форму вы соглашаетесь на обработку персональных данных

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Автоматика для теплиц — 95 фото интеллектуальных систем контроля

Автоматизация теплицы необходима не только для удаленных хозяйств, но и для освобождения от рутинной работы и расширения списка растений, которые могут быть выращены в теплице.

При удаленной эксплуатации теплицы системы обогрева и полива без автоматизации не только приведут к перерасходу энергии и воды, но и повредят растениям. Так что держать теплицу на расстоянии без автоматов просто не имеет смысла.

Содержимое обзора:

Автоматизация теплицы
Основной функцией автоматической аппаратуры является удержание заданного человеком параметра в условиях внешних изменений через включение или отключение различных агрегатов. В теплице регулировке подлежат характеристики влажности и температуры воздуха и почвы.
Режим регулировки устанавливается автоматизацией систем обогрева, полива и вентиляции с помощью форточек или специальных агрегатов. Конечно же, все эти агрегаты не могут давать на выходе необходимые температурные и др. параметры, необходимый микроклимат достигается опосредованно при комплексном использовании различных систем.
Поэтому умная теплица это не просто напичканное автоматикой закрытое пространство: для получения желаемого эффекта от установки автоматики нужно совмещение технических нововведений и смекалки.
Физические параметры работы теплицы – воздух, вода, свет определяют три основные системы, действующие в современных теплицах с автоматикой:
система обогрева (охлаждения) и освещения
система полива
система вентиляции (проветривание и принудительная вентиляция)
Выбор оборудования
Автоматическое оборудование устанавливается в зависимости от размеров и габаритов этих систем и теплицы в целом, а также от набора выращиваемых в ней растений.
В усложненных вариантах может потребоваться установка различного микроклимата на одном и том же пространстве, путем дополнительных внутренних физических барьеров и специальных режимов.
Перед тем, как определится, какую автоматику выбрать для теплицы, нужно учесть также и взаимодополняемость различных систем и возможность сочетания нескольких функций в одной аппаратуре.
Так, например, по принципу два в одном могут действовать приборы обогрева и освещения, нагрев поливной воды может осуществляться в системе обогрева, один и тот же таймер может регулировать полив и вентиляцию теплицы и т.п.
Вместе с тем, монтируя автоматику для теплицы своими руками лучше не переусердствовать с различными изобретениями и воспользоваться готовыми схемами и аппаратами, которые есть в продаже в готовом виде.
На фото показаны принципиальные схемы полива и обогрева для теплицы с использованием автоматики.
Специфика автоматизированных систем для теплицы
При применении автоматики в теплице нужно руководствоваться также правилами безопасности.
Автоматизировать подачу и выключение газа для обогрева теплицы запрещается. При использовании этого вида топлива нужно установить генераторы тока, и автоматизировать их на выходе.
Необходимо тщательно проверять целостность электропроводки, резервуаров воды и трубопроводов. При монтаже применять только кондиционные и качественные материалы.
Автоматизация подачи тепла в теплице
Для установления автоматического режима нагревания системы электрообогрева за счет спирального донного покрытия теплицы нужно подключить к отдельным отводам или ко всей сетке обогрева малогабаритные терморегуляторы, имеющиеся в продаже.
Эта аппаратура устанавливается на поверхности почвы и температура регулируется с учетом, что на глубине она выше на 1-2 градуса.
Терморегуляторы можно подключить также к масляным радиаторам, спиральным и инфракрасным электрическим нагревателям. Параметры температуры нужно подбирать в соответствии с высотой расположения термодатчиков.
Такие же электрические термодатчики можно подключить к вентиляторам, которые будут наполнять теплицу свежим воздухом и не допускать перегрева в жаркое время.
Автоматизация вентиляции при помощи гидравлических цилиндров подразумевает, что установленный тепловой режим приводит в действие механические устройства по открыванию и закрыванию форточек и люков в стенах и на крыше теплицы.
Автоматизация подачи воды в теплицу

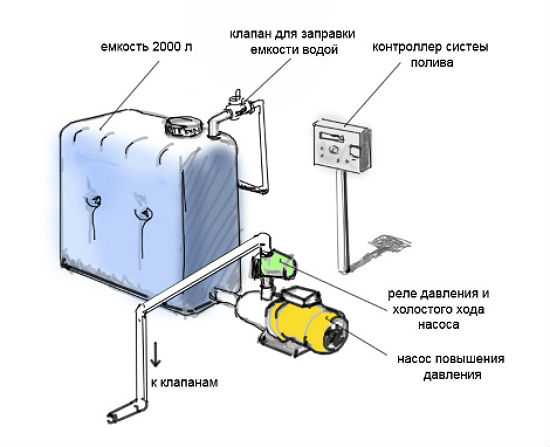

Автоматизация водоснабжения осуществляется путем установки контролеров для автоматики полива в теплице, работа которых основана на разнице давления и измерении объема воды в системе.
Для надежности устанавливаются также резервуары для автоматического накопления воды с поршневой системой.

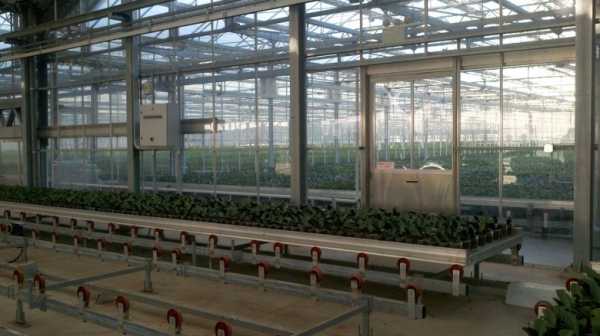

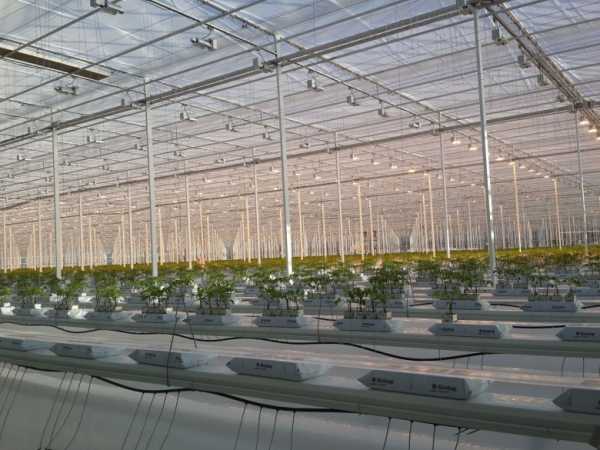

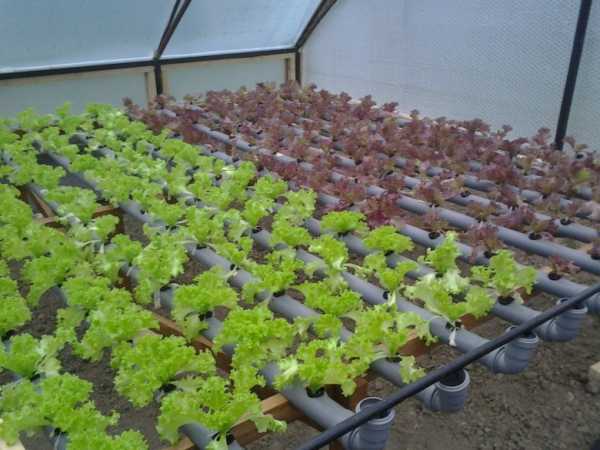

Фото автоматики для теплиц

Также рекомендуем просмотреть:
mojateplica.ru
автоматика для теплицы своими руками
Кто-то выращивает овощи в теплице больше ради самого процесса: приятно своими руками что-то создавать, наблюдать, как растут первые помидоры и перцы, удобрять, лечить, собирать и хвастать перед соседями. А вот многие с удовольствием бы занялись вплотную подобным хозяйством, вот только ни сил, ни времени для этого нет. И только мечта подсказывает: вот бы такую конструкцию, в которой все растет само: поливается, удобряется, согревается и проветривается, когда нужно… На самом деле, такие «умные» теплицы уже существуют: благодаря активному развитию технологий и строительного рынка абсолютно все, начиная от искусственного пруда и заканчивая огромными тепличными комплексами, можно автоматизировать. Как? Самый простой путь – это приобрести всякие там регуляторы влажности, системы капельного полива, теплый пол с термодатчиком, автоматические открыватели для форточек и пульт дистанционного управления ко всей этой красоте.
Правда, затраты на такие системы могут не окупиться свежими овощами даже за десять лет (приверженцы жизни в стиле «эко» тут же поспорили бы, приведя массу аргументов в сторону здорового и экологичного питания). Но тогда почему бы не воспользоваться опытом умных огородников, у которых автоматика для теплиц своими руками создается и исключительно подручными средствами. Как? И что все-таки лучше: покупные дорогие системы или домашние методы? Вот сейчас во всем этом и разберемся. Скажем только: делать теплицу «умной» нужно с умом!
Новинок каждый год выходит очень много, это видео с последней выставки новшеств тому доказательство:

К чему теплице автоматизация?
Давайте рассмотрим подробнее, что же происходит в конструкции, которая «не умная». Т.е. попросту которой не ведома автоматика для теплиц и контроль за ее микроклиматом ведется по возможности, хотя и фактически каждый день.

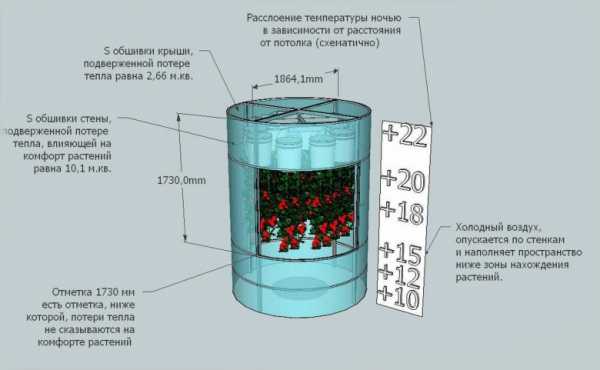

Рано утром, как только первые солнечные лучи попадают в теплицу, температура в последней начинает достаточно быстро повышаться – и чем выше по высоте, тем быстрее. Для растений это – хорошо. Вот только есть проблема: перепад температур в это время между почвой и воздухом достигает порой разницы в 30°С! Корни остаются еще холодными, тогда как верхушки растений уже разогрелись. И происходит вот что: более «холодная» подземная часть плохо снабжает более «теплую» верхнюю часть растений, что приводит к элементарному дефициту влаги. Что на самом деле для растений все-таки не есть хорошо.
Еще больший стресс растения испытывают в жару в такой теплице. Ведь обычно хозяева идут собственноручно открывать форточки и двери уже тогда, когда температура внутри достигает 40°С. Влажность воздуха при этом резко падает, растения начинают испытывать засуху. И что происходит дальше? Еще хуже – двери и форточки резко открывают, и образовавшийся сквозняк уносит остатки и так не достающей влаги. Просто-таки как в пустыне! Молодые побеги от этого теряют тургор – давление внутри клеток, вянут, а цветы и завязи и вовсе отпадают. А вот вредители, особенно паутинный клещ, от жары и сухости начинают чувствовать себя как раз хорошо.
Вечером растения, конечно же, начнут приходить в себя. Но в итоге, собирая урожай, вы не сможете не отметить, насколько он меньше и хилее того, что у соседа с частично или полностью автоматической теплицей. То есть задача «умной» теплицы – это максимально поддерживать комфортный климатический режим для растений в теплице: влажность, температуру, насыщенность кислородом и влагой.

Автоматизируем по последнему слову техники
Что же нам сегодня предлагает последнее слово техники?
Автоматический полив

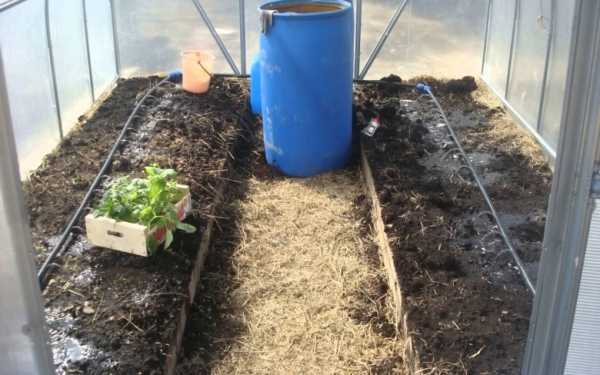

Так, одна из самых недорогих систем капельного полива – знаменитая Аквадуся. Это бочка на 200 литров, в которую подведена вода через арматуру сливного бочка. Хватает такого объема жидкости примерно на 4-5 поливов – идеально для тех, кто теплицу видит раз в неделю, приезжая на дачу. Не менее популярна в России система капельного полива с израильскими капельницами – они якобы и прочнее, и более устойчивы к напору.
Открываем форточки термоприводом
Неспроста опытные огородники уверены, что жара – куда большее зло для тепличных растений, чем холод. А потому автоматизация теплиц в плане проветривания необходима даже тогда, когда вы имеете возможность и желание проверять внутреннюю температуру теплицы хоть каждый день.
А вот при понижении температуры масло, охлаждаясь, сжимается, и форточка закрывается под собственной тяжестью. А отрегулировать после заправки масла ваш термопривод можно так:
Откройте кран и проследите, чтобы бутылка стояла вертикально вверх – чтобы воздух в систему не попал.
Дождитесь нужной температуры в теплице и перекройте кран.
Форточки оставьте закрытыми – чтобы система не завоздушилась.
Как видите, ничего сложного!
Автоконтроль влажности – почему это так важно?
На самом деле переизбыток влажности даже для тепличных растений не к добру – от этого они могут начать болеть. Существует свой порог этого значения, придерживаться которого вам помогут различные автоматические устройства.
Современный рынок предлагает самые разные модели подобной техники, которые способны задавать и верхний, и нижний пороги относительной влажности в закрытом грунте. По сути, большинство из них просто подает влагу в грунт – при сухости воздуха увеличивает подачи, а при достижении верхнего порога и вовсе ее прекращает. Запомните, теоретически норма для тепличных растений – это 65-70%.
Можно связать с системами автополива и датчик влажности почвы – как только она насытится, подача воды будет автоматически прекращена. А устанавливают этот датчик прямо в землю, рядом с растениями и их корневой системой.
Автоматизируем по-хитрому и домашними средствами
Давайте посмотрим, как можно обеспечить тот же автополив растениям подручными средствами:
Способ №1. Солнечная дистиляцция
Это – очень простой способ автополива, который дает достаточно влаги для растений даже в самые жаркие дни. Суть этого принципа – в солнечной дистилляции – когда вода греется до выделения пара, а этот пар потом конденсируется в воду.
Итак, берем две пластиковые бутылки разного размера, в одну из них наливаем воду, а вторую используем как колпак для нее. Когда вода от солнца будет испаряться, пар осядет на стенках колпака. Такой конденсат хорошо увлажняет грунт, и чем более палит солнце, тем больше влаги получат растения.
Способ №2. Стержень от ручки
Самые простые и бесплатные устройства для капельного полива вы можете сделать из обычных пластиковых бутылок и стержней от старых шариковых авторучек. Стержни промойте бензином от пасты и один конец плотно закройте деревянной палочкой. Швейной иглой проколите отверстие на 3-4 мм от заглушки. В бутылке тоже проколите отверстие – только чуть меньше диаметром, чем у стержня.
И ставьте бутылки так:
Вариант 1. Отрежьте у бутылки дно, а отверстие для стержня сделайте на уровне плечиков. Горлышко закройте пробкой и поставьте бутылку вверх дном.
Вариант 2. Сделайте отверстие на расстоянии 20-25 мм от самого дна, пробку снимите, а бутылку поставьте на дно. Отверстие уплотните пластилином.
Вот и все. Налейте воду и смотрите, как она капает из стержня – в норме за 5 минут должно вытечь 10 капель.
Как вы заметили, автополив и контроль за влажностью организовать и правда непроблематично, а вот с проветриванием придется повозиться. Самый надежный и простой вариант – купить автооткрыватели для форточек. Но, при желании, вы можете сделать такие и сами. Для этого посмотрите на нашем сайте статьи на такую тематику: как сделать гидроцилиндр или термопривод. Но суть всех этих конструкций одна: масло или другая какая жидкость в них расширяется от повышения температуры и выталкивает поршень. Он, в свою очередь, оказывает давление на следующий элемент конструкции и форточка медленно начинает открываться. Любопытный момент: когда в «умной» теплице едва начинают подниматься фрамуги, соседи счастливого обладателя тоже начинают бежать к своим теплицам делать проветривание. Вот такой себе датчик для окружающих.
Конечно, ни одна автоматическая теплица не будет делать на все 100% за вас вашу работу, но все-таки максимально освободиться от рутины и «танцев с бубном», как любят говорить сегодня русские мастера, – это приятно. И это дополнительное время на новые эксперименты!
Оцените статью: Поделитесь с друзьями!
vasha-teplitsa.ru
Автономное автоматическое проветривание теплицы своими руками

6 мая, 2015. Прочитано 15446 раз(а)

Когда теплица уже построена и в ней посажены её новые обитатели у огородников-любителей может наступить досадное разочарование. Их любимцы в теплице, вместо того, что бы расти и радовать хозяина, часто начинают вянуть, чахнуть и болеть.
Зачем нужно проветривание теплицы и как его организовать
Всё дело в том, что просто повысить температуру воздуха для увеличения роста растений, этого мало. В теплице нужно создать нужный температурно-влажностный режим. И температура и влажность должны не превышать комфортные показатели. Солнце очень быстро повышает температуру воздуха в теплице, в более жаркие дни она поднимается до 60-70 градусов, и вместе с этим сильно повышается влажность. Бедные растения в такой обстановке могут просто свариться. И разные растения любят разный влажностный режим. Если огурцы и перцы хорошо переносят высокую влажность, то помидоры любят более сухой воздух. Температура воздуха в теплице должна быть в диапазоне 25-35 градусов, иначе теплица превращается для её обитателей не в дом, где о них заботятся, а в камеру пыток.
Ручное проветривание

Проветривание теплицы
Для понижения температуры и влажности делают проветривания теплицы. Для этого обычно предусматривают специальные окна и две двери. Горячий воздух выходит из теплицы и дает возможность зайти более прохладному. Но за этим процессом нужно регулярно следить. В обычные дни теплицу открывают утром и вечером закрывают. А если погода переменчивая, ведь часто бывает: то дождь, то вдруг яркое солнце, то открывать-закрывать теплицу приходится по нескольку раз в день.
И для многих дачников, которые могут приезжать на участок только в выходные дни, такой режим проветривания становится невозможным. К тому же, даже если и есть возможность летом жить на даче, то всё равно, отлучаясь днем по делам или на работу, весь день беспокоят мысли, что вдруг пойдет дождь и резко похолодает.
Помочь решить эту задачу может автоматизация проветривания теплицы. Сейчас она часто применяется теми у кого есть теплица. Есть разные возможности. Можно купить готовую систему. Можно изготовить самому. Рассмотрим основные варианты автоматизации.
Автоматизированное проветривание
Автоматизированное проветривание можно организовать несколькими способами. Основные из них:
автоматические электронные системы;
автоматические автономные системы.
Автоматические электронные системы
Достоинства:
Высокий уровень точности;
Возможность создать полный цикл ухода за растениями включая полив;
Высокая надежность.
Недостатки:
Очень высокая стоимость;
Для самостоятельного изготовления нужны соответствующие знания;
Зависимость от электричества.
Автоматизированные электронные системы базируются на применении датчиков и реле. Эти системы предлагаются уже готовые, изготавливаются на заказ, можно сделать самому, если обладать определенными знаниями и терпением. Несмотря на их большую привлекательность, не всег
o-builder.ru
Что такое автоматическая теплица, фото и схемы
Автоматическая теплица значительно облегчает труд садоводов-огородников, здесь не требуется постоянного контроля, что позволяет сэкономить силы и время. Без участия человека умные механизмы создадут благоприятные условия для роста растений, уберегут урожай от непредвиденных погодных капризов, проветрят помещение, а для полного комфорта и удобства рекомендуется сделать дополнительно автоматический полив в теплице своими руками.
Далее предлагаем обзор современных и проверенных временем систем, которые помогут сделать теплицу полностью автономной, подскажем, какие механизмы лучше выбрать, как организовать вентиляцию, полив, досветку и контроль за отоплением.
Возможности автоматических систем для теплицы
Автоматика для теплицы – это не прихоть, а обоснованная необходимость, особенно, если у хозяев нет возможности постоянно контролировать процесс роста растений:
температуру почвы, воздуха;
влажность, полив;
количество света, продолжительность периода освещения.
В соответствии с перечисленными потребностями, которые являются залогом хорошего урожая, автоматизированные теплицы оснащают следующими устройствами:
отопление, обеспечивающее нужную температуру воздуха, подогрев грунта;
автоматическое открывание форточек и дверей для проветривания;
системы автоматического полива для теплиц.
Сегодня на рынке представлен огромный выбор приборов, поэтому автоматизация теплицы своими руками доступна как на этапе строительства, так и уже готового сооружения, находящегося в эксплуатации.

Для автоматического подъема больших элементов теплицы рекомендуется выбирать мощные механизмы
Системы обогрева
В зависимости от энергоносителя, системы отопления в теплице классифицируются на виды:
Электрообогрев: теплый пол, оборудованный специальным кабелем, конвекторы, ИК-приборы.
Водяное отопление с котлами: газовым, электрическим, на жидком либо твердом топливе.
По нормативным документам автоматизация газовых приборов запрещена, включение и выключение котлов на различном топливе происходит вручную. Автоматическая регулировка температуры в теплице может осуществляться только при установке электроприборов или электрокотлов.
Самый распространенный вариант – устройство системы теплых полов с помощью электрического кабеля, инфракрасных лент или водяного подогрева. Для автоматизации теплицы к обогреву необходимо подключить реле времени и датчик температуры.
Терморегулятор располагают на почве, с краю грядки, датчик измеряет температуру воздуха. Надо учитывать, что показатель будет на 2^оС ниже, чем внутри грунта, поэтому прибор нужно регулировать с учетом этой особенности.
Подобным образом организуется воздушный автоматизированный обогрев теплицы конвекторами, масляными радиаторами, инфракрасными лампами. Здесь, руководствуясь особенностью теплого воздуха подниматься вверх, важно установить термодатчики повыше, чтобы настроить приборы на требуемую температуру.

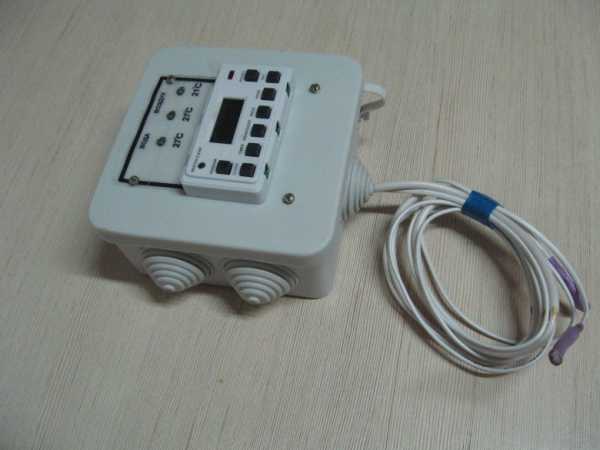

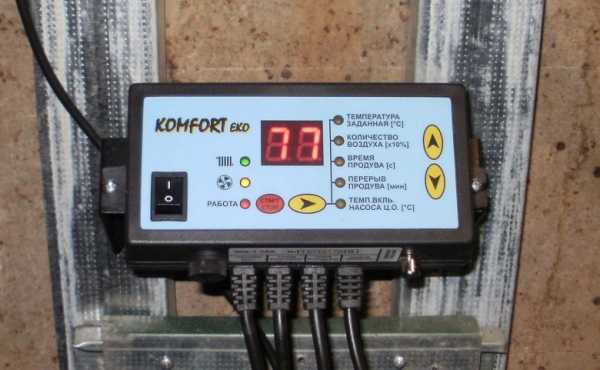

Образцы терморегуляторов для автоматизации отопления в теплице

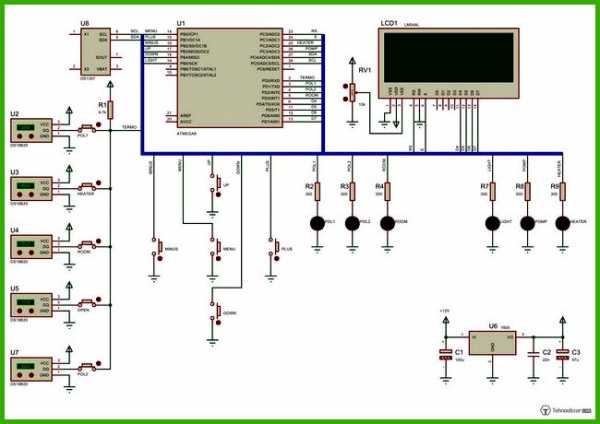

Полезно знать: Лучшим в области организации систем автоматики считается Ардуино. Продукт этой марки позволяет создать автономный автоматизированный объект, либо подключиться для управления к компьютерной программе через стандартный интерфейс, чтобы контролировать процесс, а при необходимости, регулировать систему.
Автоматизация вентиляции теплицы
Чтобы избежать перегрева теплицы от солнечных лучей или вымерзания растений при внезапном, значительном понижении температуры, необходима автоматизация проветривания помещения.

Чертеж, как сделать термопривод для теплиц своими руками
Среди систем можно выделить несколько видов:

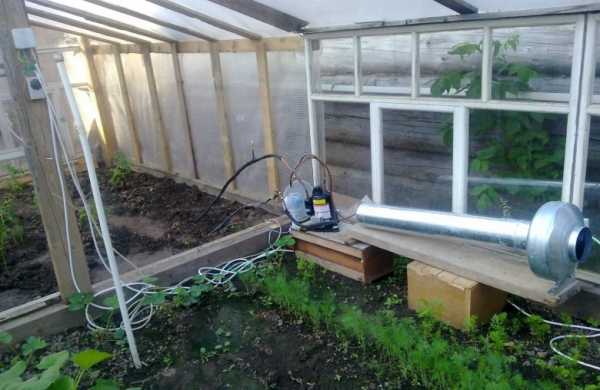

Электрические с встроенным термореле, которое при колебаниях температуры автоматически подключает вентилятор. Минус, который имеет подобная автоматика для теплиц — термопривод зависит от подачи электроэнергии, при выключении света, оборудование не работает.

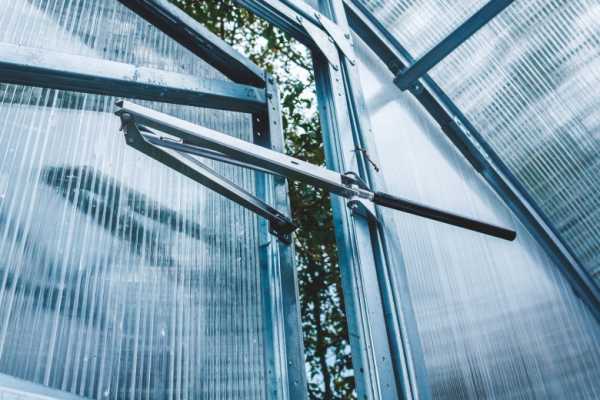

Биметаллический термопривод для теплицы, работа которого основана на разности коэффициентов теплового расширения. Механизмы обладают небольшой мощностью, поэтому их целесообразно устанавливать на нетяжелые форточки.

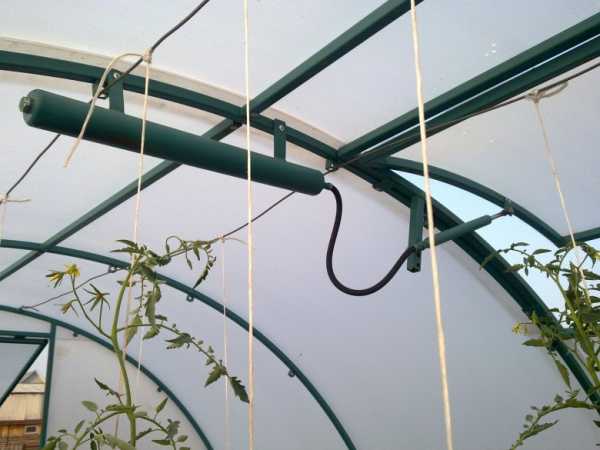

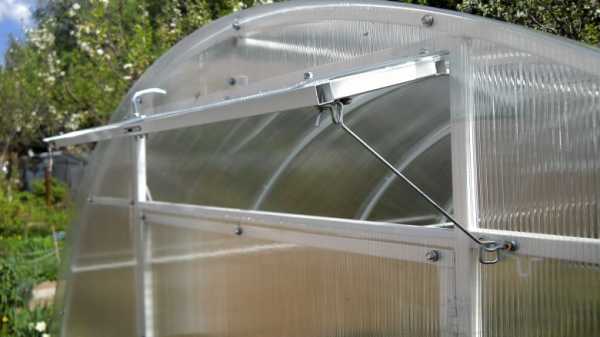

Фото-пример, как установить автоматический подъемник в теплице
Гидравлические приборы работают на принципе расширения жидкости при нагреве. Открывание фрамуг и дверей происходит с помощью гидравлического привода, при повышении температуры воздуха жидкость нагревается, расширяется, заполняет сильфон (чаще трубка из латуни), которая выдвигается и открывает форточку. Это достаточно мощные подъемники, поэтому подходят для автоматизации открывания форточек и дверей. В целях экономии, можно сделать гидравлический термопривод для теплиц своими руками из амортизатора, емкостей с водой, маслом и пр.
Для автоматизации пленочных теплиц рекомендуется установить недорогой механизм скручивания, работающий по принципу поднимания/опускания штор. Систему можно оснастить автоматикой и ручной лебедкой, которая поможет открыть теплицу при выключении света.

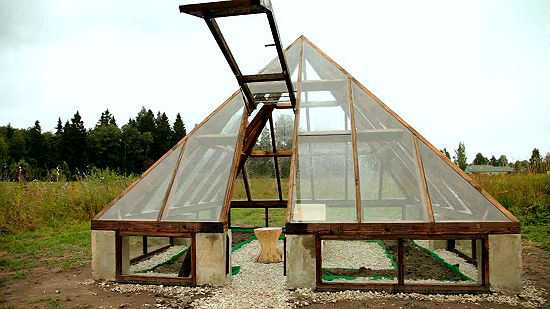

Актуальны теплицы с автоматизированной раздвижной крышей, но механизмы открывания следует предусматривать на стадии проектирования конструкции. Крыша выполняется из нескольких сегментов, оснащается специальными рельсами либо подъемниками, к ним присоединяются датчики и электропривод. При повышении/понижении температуры срабатывает автоматика, сегменты либо заезжают один на один, либо поднимаются вверх.
Совет: Во избежание аварийных случаев, рекомендуется установить термопривод с доводчиком для теплиц, который убережет постройку от резкого захлопывания и неполного закрывания окон и дверей.
Посмотрите видео, как сделать автоматическое открывание дверей в теплице, советы по выбору и установке термопривода.
Автоматический полив
Растения следует поливать вечером либо утром, обязательно теплой водой. Существует три типа полива:

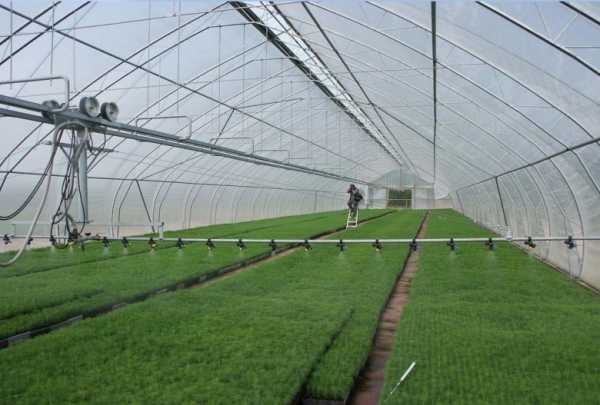

дождевой – вода подается под напором сверху, опрыскивание происходит через специальные насадки;
капельный, готовую систему можно купить в магазине, например, Аквадуся, по цене от 25 долларов и выше, но многие умельцы-огородники предпочитают организовывать автоматический полив в теплице своими руками, что экономит средства;
внутрипочвенное орошение целесообразно устраивать при выращивании многолетников, систему трубок закапывают у прикорневой системы.
Капельный полив считается наиболее оптимальным для всех видов агрокультуры, вода поступает прямо к корням. Это позволяет избежать потерь влаги, особенно, если организован автоматический полив теплицы с таймером. Шланги можно расположить поверху грядок либо закопать в почву. Система не требует высокого давления в трубках, поэтому при должном наклоне, при расположении емкости на высоте 2 м, можно не устанавливать насос и избежать ненужных затрат.

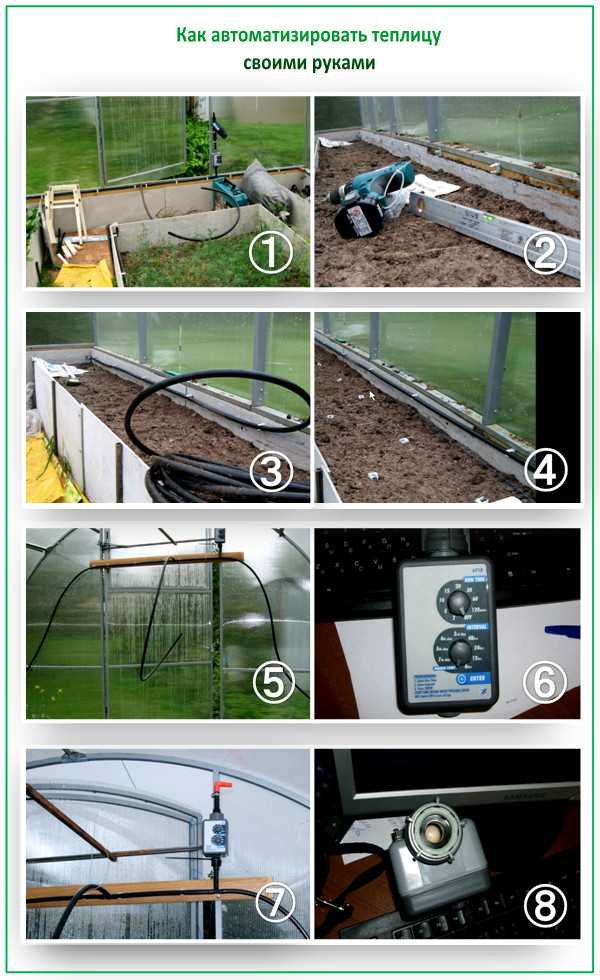

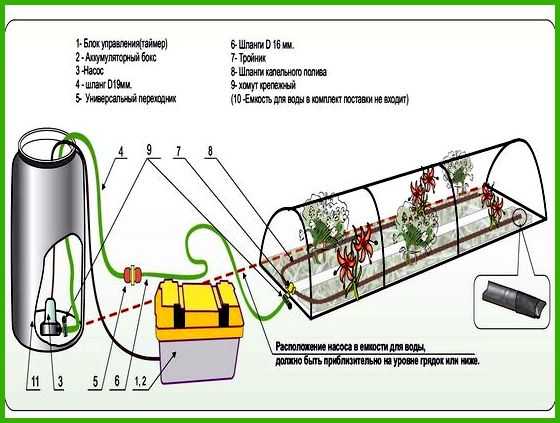

На фото, как организовать простую автоматическую систему полива теплицы
Автоматизация освещения
Досветка необходимо почти всем растениям, особенно в осенне-весенний период. Систему электрокабелей можно проложить по несущим элементам каркаса теплицы либо спрятать под землю.
Важно: Все электрооборудование для автоматизации теплицы должно быть во влагостойкой оболочке.
Агрокультура нуждается во всем спектре солнечного света, поэтому по отзывам опытных огородников рекомендуется сочетать сразу несколько видов осветительных приборов. Подключение ламп можно провести через Ардуино, с помощью реле, расположенном на Relay Shield. Чтобы определить степень освещенности теплицы в автоматическом режиме, устанавливается фоторезистор в комплекте с резистором, так же можно купить укомплектованный модуль Light Sensor.
Может быть установлена простая автоматика для теплиц своими руками, для этого потребуется реле времени, которое монтируется в цепь на каждую осветительную группу. На таймере устанавливается время вкл/откл, одни лампочки включаются, другие автоматически выключаются.
Своими руками можно установить фотореле, которое реагирует на темно – включились осветительные приборы, светло – выключились.

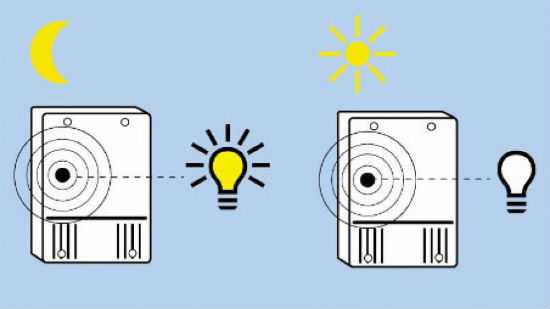

Принцип работы фотореле для автоматизации досветки в теплице
Чтобы автоматизировать все процессы, помогающие выращиванию растений в закрытом грунте, лучше купить готовые приборы, и встроить в сеть автомат для теплицы своими руками. В случае самостоятельной сборки устройств, интересные схемы в избытке можно найти в Сети.
roomgood.ru
