Как отличить воздушные линии электропередач (ВЛ)

Любите ли вы путешествовать на поездах, автобусах или автомобиле? Если да, наверняка большую часть пути вас сопровождают различные воздушные линии, состоящие из кабелей или проводов и опор. Линии связи придают дороге особую романтику оттого, что по ним с помощью электрических сигналов связываются между собой люди, разделенные огромным расстоянием. Еще можно встретить «вымирающие» из-за сотовой связи и Интернета телеграфные столбы, передающие телеграммы. Однако над всеми этими линиями стоят линии электропередачи, передающие электрическую энергию от ее источника к ее потребителям.

Обычно воздушные линии электропередачи (ЛЭП) легко отличить от линий связи благодаря их огромным размерам. Так, например, линия «Итат — Барнаул — Экибастуз — Кокшетау — Костанай — Челябинск», возведенная в 1980-х годах, имеет длину 2350 км и среднюю высоту опор 45 метров. Расстояние между проводами соседних фаз на участке «Экибастуз-Кокчетау», спроектированном на рекордное напряжение 1150 кВ, составляет более 8 метров. Выше представлено фото этой линии.

Чем обусловлено такое больше расстояние между проводами? Можно ли его сделать меньше? Чтобы ответить на эти вопросы, надо узнать об электрической прочности и напряжении пробоя воздуха, из которого фактически состоит изоляция линий электропередачи. При напряженности электрического поля величиной 30 000 000 вольт на 1 метр происходит пробой воздушного промежутка – электрический разряд в воздухе. Расстояние между проводами регламентировано в ПУЭ и СНиП и принимается с учетом пляски и вибрации проводов и неблагоприятных погодных условий. Провода могут быть самонесущими изолированными — СИП, не требующими изоляторов (применяются в сетях до 35 кВ), или алюминиевыми или сталеалюминиевыми сечением до 240 мм2. Медные провода не используют из-за их высокой массы.

Подобным же образом длина и количество изоляторов, отделяющих провода воздушной линии (ВЛ) от заземленных опор, которые могут быть выполнены из металла, железобетона или дерева, обусловлена электрической прочностью изоляторов. Как материалы для изоляторов используют электротехнический фарфор и малощелочное закаленное стекло. Устройство воздушных ЛЭП разного напряжения обусловлено, помимо характеристик воздуха, электрической прочностью и пробивным напряжением изоляторов — до 200 кВ на один изолятор. Зная это, можно понять, как определить напряжение ВЛ по внешнему виду и не только. Например, гуляя с ребенком по парку Дружбы народов в Минске, не составит труда ответить ему, когда он спросит: «Папа, а сколько вольт в ЛЭП?»

Начнем по порядку. Минимальное напряжение воздушной линии – 0.4 кВ. Опоры такой линии небольшие и могут напоминать телеграфные столбы. Могут использоваться и как фонарные столбы. На их траверсах обычно 5 проводов, которые крепятся на маленькие стеклянные или фарфоровые изоляторы размером чуть больше баночек для детского питания.

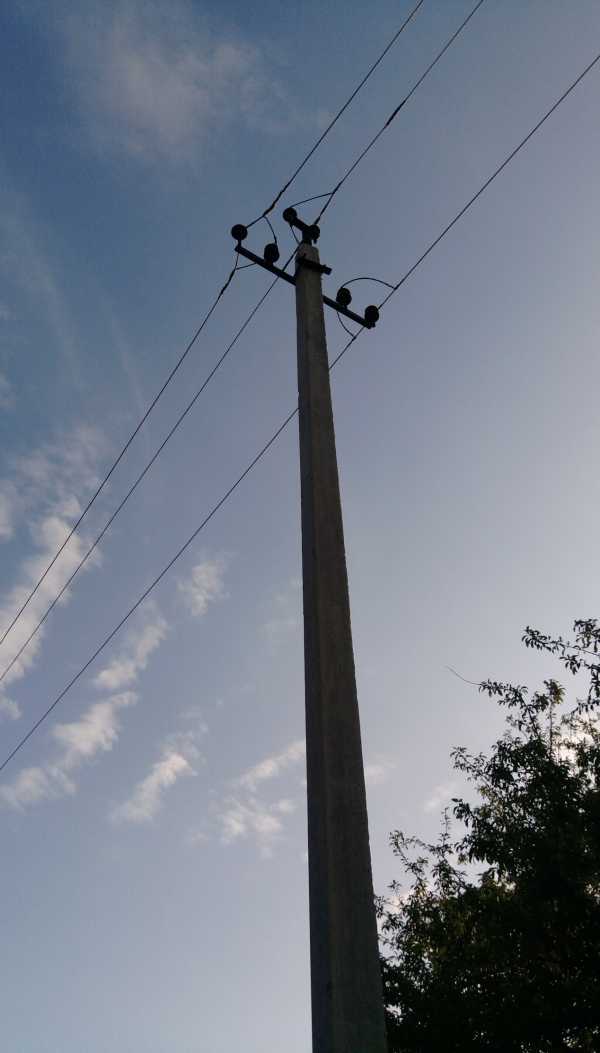

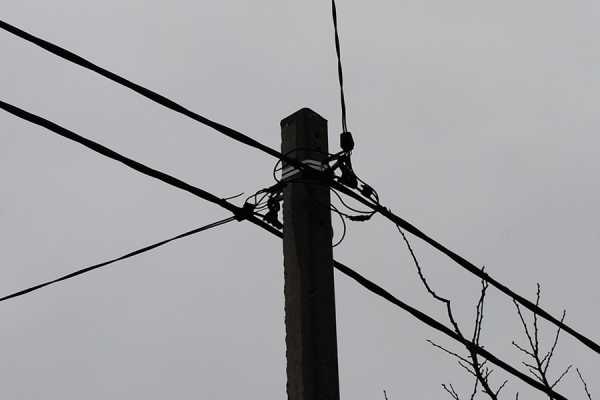

Фото 1. Воздушная линия 0.4 кВ

Трансформаторы в селах и деревнях питаются от ВЛ напряжением 6-10 кВ. Опоры этих линий выше, 8 метров или больше, провода три. Изоляторы (один или два) размером напоминают пол литровую банку. Сети 6-10 кВ преимущественно выполняются с изолированной нейтралью.

Фото 2. Линия электропередач 6-10 кВ

ЛЭП напряжением 35 кВ, следовательно, имеют еще большие размеры. Высота опор около 17 метров, на этих линиях используются гирлянды из трех изоляторов. Стеклянные изоляторы хороши тем, что при пробое они разрушаются, это легко заметить, и техническое обслуживание и диагностика таких воздушных линий электропередачи сравнительно легки.

Фото 3. ЛЭП 35 кВ

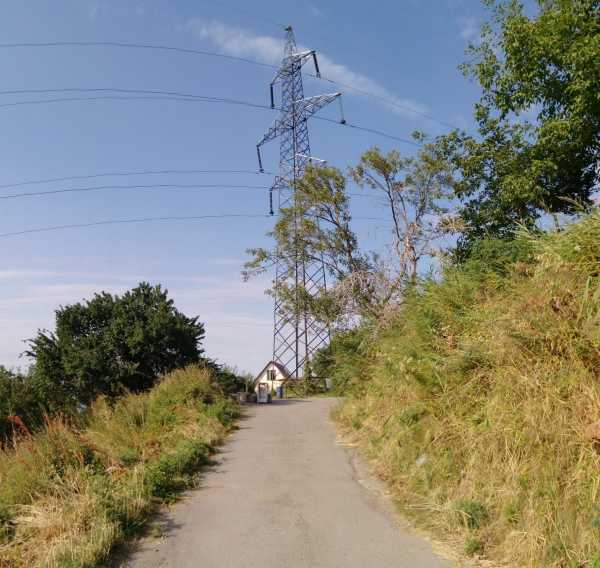

Следующий ряд напряжений – 110, 220, 330, 500 кВ. Опоры высотой 35-45 метров. Со стороны проводов слышен характерный треск, возникающий из-за коронного разряда. Вокруг проводов линий 330 кВ ночью можно увидеть свечение, вызванное разрядами. Гирлянды содержат минимум 6, 10, 14, 20 изоляторов. Количество проводов в одной фазе – 1, 1, 2, 3 соответственно. ЛЭП 750 кВ отличаются от ЛЭП 500 кВ количеством проводов в фазе – 4 или более вместо трех.

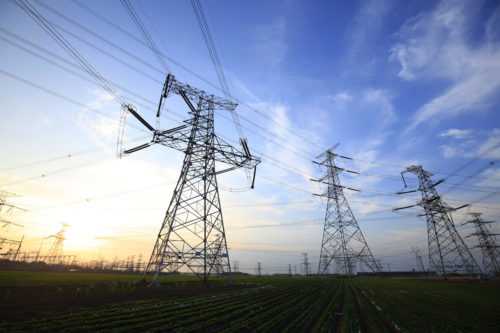

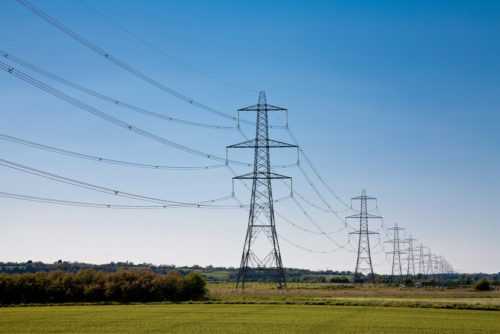

Фото 4. ЛЭП 110, 220, 330, 500, 750 кВ

И в заключении хочется добавить, что наша компания на данный момент пока еще не занимается монтажом, но осуществляет измерения и испытания, в том числе и ВЛ 0,4.





tmr-power.com

Чем отличаются ЛЭП и как узнать их напряжение по внешнему виду

Внутри населённых пунктов и в удалении от обитаемых мест можно увидеть ЛЭП. Знать, чем они отличаются, как по внешнему виду определить их напряжение, нужно для соблюдения безопасного расстояния. Привычный вид и повсеместное распространение этих инженерных сооружений – не причина относиться легкомысленно к соблюдению правил техники безопасности.

Линии электропередач предназначены для подачи электроэнергии от источника к потребителю. Все они состоят из опор, изоляторов и закреплённых на них проводов. Напряжение на них можно определить по количеству закреплённых проводов и внешнему виду изоляторов. Сами опоры могут быть изготовлены из дерева, бетона или металла специальных марок.

ЛЭП внутри населённых пунктов

Внутри населённых пунктов наиболее часто встречаются линии электропередач мощностью до 100 киловольт. Это конструкции стандарта ВЛ 0,4 кВ, ВЛ 6-10 кВ и ВЛ 35 кВ. Определить их можно по нескольким признакам.

  1. На линиях мощностью 0,4 кВ провода закреплены на небольших белых фарфоровых или прозрачных стеклянных изоляторах в виде перевёрнутых чашечек на штыревых основаниях. Самих проводов может быть от четырёх до десяти, включая кабель уличного освещения. На более современных используется единый самонесущий изолированный провод.
  2. Линии от 6 до 10 кВ похожи на предыдущие, однако отличаются более крупными, массивными изоляторами, хотя и схожей конструкции. Проводов на них всего три.

Внимание!

Для экономии нередко эти две категории объединяются. Тогда проводники напряжения ВЛ 6-10 размещают на верхушке, а ВЛ 0,4 – несколько ниже.

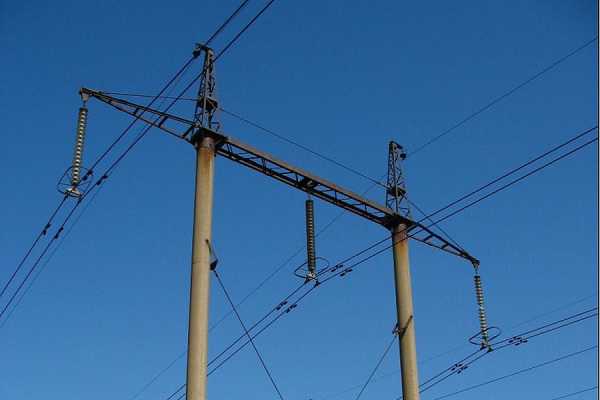

  1. Более мощные линии ВЛ 35 кВ также имеют три провода, но закрепляются на более высокой и толстой бетонной опоре. Изоляторы могут быть штыревыми или подвесными – до трёх в гирлянде.

Безопасное расстояние до рабочей части этих ЛЭП до 1 метра. В обычных условиях оно соблюдается за счёт высоты опор и их продуманного расположения. Однако следует помнить, что в случае обрыва потенциально опасный участок – до 15 метров в обе стороны.

Высоковольтные линии

Высоковольтные воздушные ЛЭП служат для передачи электроэнергии между населёнными пунктами либо другими крупными потребителями и перераспределяющими подстанциями. Обычно они расположены в удалённых местах от человеческого жилья и других объектов. Опоры могут быть разными, в том числе – замысловатых форм. Определить тип линии можно по виду и количеству изолирующих элементов, которые всегда исключительно подвесные.

  1. На ВЛ-110 кВ кабели крепятся к изоляционным гирляндам из шести или семи элементов.
  2. На ВЛ-150 кВ изоляторов всегда восемь или девять.
  3. На линии ВЛ-220 кВ провода крепятся к изоляторам из 10-40 элементов.

На этих линиях каждый проводник разных фаз располагаются отдельно. Безопасное расстояние до рабочих частей – полтора-два метра, но желательно не приближаться и не производить никаких работ на участке в 20-25 метров от опор в обе стороны.

  1. ВЛ-330 кВ – к каждой группе изоляторов минимум по четырнадцать, а провода крепятся к ним парами – по два на каждую фазу.
  2. ВЛ-500 кВ можно узнать по длинным гирляндам из двадцати подвесных изоляторов нескольким ярусам кабелей, собранных по три – на каждую фазу.
  3. Линии мощностью в 750 киловольт отличаются, в первую очередь, размером и конструкцией металлических опор. Изоляторы на них собраны в группы по 20 штук, а проводники собраны по четыре-или пять на каждую фазу. В местах крепления они собраны на кольцо или квадрат.

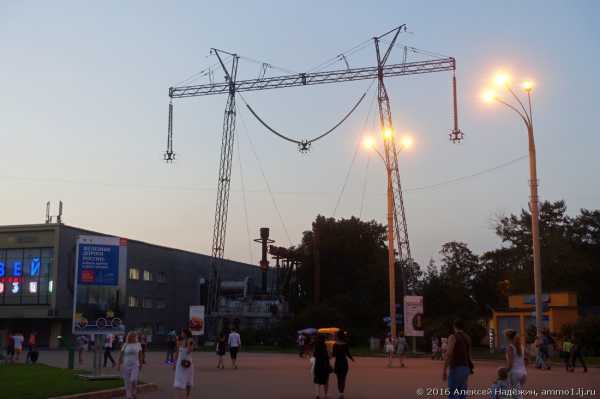

  4. Самая мощная ЛЭП в России и мире – 1150 киловольт. Здесь в каждой фазе собрано по восемь проводников, а узнать её можно издали по треугольным опорам.

Минимальное безопасное расстояние до высоковольтных линий – 25-40 метров.

Важно!

Точно определить класс напряжения линии по внешнему виду можно не всегда. Часто информация содержится в маркировке столбов в зашифрованном виде.

Знать рабочее напряжение ЛЭП своей местности, уметь отличать по внешнему виду высоковольтные линии важно для соблюдения безопасного расстояния при выполнении работ или выборе места для отдыха. Желательно соблюдать правила техники безопасности и держаться подальше от линий с высоким напряжением, особенно в плохую погоду или в присутствии детей.

djdiplomat.ru

расшифровка аббревиатуры, классификация линий, различия между воздушными и подземными сетями

Аббревиатура ЛЭП расшифровывается как линия электропередачи. Это один из основных компонентов электрической сети, предназначенный для передачи энергии между элементами. От обычных электрических линий ЛЭП отличаются тем, что они не входят в состав станции или подстанции. Основное назначение таких конструкций — передача тока от электростанций и его распределение между потребителями.

Типы и виды

ЛЭП можно разделить на две большие группы — воздушные и подземные. Они классифицируются по множеству признаков, начиная от предназначения и заканчивая параметрами тока. Различные типы устройств используются для разных целей. Они проводят электроэнергию к жилым домам, предприятиям, фонарям, магазинам, рекламным щитам и прочим сооружениям.

Различия по роду тока

В зависимости от рода тока, выделяют два вида линий передачи электроэнергии. Первый из них — это ЛЭП постоянного тока. Такие конструкции позволяют минимизировать потери при транспортировке энергии, потому эффективны для передачи тока на большие расстояния. Этот тип электроустановок очень распространён в европейских странах, но в Российской Федерации таких ЛЭП всего несколько штук. В частности, на постоянном токе работают некоторые элементы железных дорог.

Второй тип линий — это ЛЭП постоянного тока, в которых энергия не меняет своей величины и направления вне зависимости от времени. Именно они составляют основную массу подобных конструкций в РФ. Их легче строить и обслуживать, но потери при транспортировке тока ими бывают довольно большими — около 12 кВт/км за год на ЛЭП с напряжением 500 кВ.

Классификация по назначению

По предназначению ЛЭП делятся на несколько групп, характеризующих расстояние, на которое они эффективно передают ток. По этому признаку выделяют такие типы линий:

  • Сверхдальние. Напряжение таких линий составляет 550 киловольт и более. Используются для передачи тока на очень большие расстояния. Обычно нужны для того, чтобы связывать различные энергосистемы или их части.
  • Магистральные. ЛЭП с напряжением 220 или 330 кВ. Связывают между собой крупные энергетические центры или разные системы.
  • Распределительные. К этой группе относятся линии с напряжением в 35, 110 и 150 кВ. Используются для соединения районов и небольших питающих центров в их границах.
  • Подводящие электроэнергию к потребителям. Напряжение — 20 кВ или ниже, наиболее распространены варианты на 6 и 10 кВ. Эти линии подводят ток к распределительным пунктам, а затем и к потребителям.

Линии электропередач, находящие в городской черте, чаще всего относятся к последнему типу. Именно от них отходят кабеля, которые обеспечивают электричеством жилые дома и прочие городские здания.

Режим работы нейтралей

От режима нейтралей зависит безопасность ЛЭП, а также работа защитных механизмов, которые отключают оборудования при замыканиях и прочих поломках. По этому признаку все линии делятся на три типа:

  • С изолированной нейтралью. Обычно это сети с низкой мощностью и напряжением до 30 кВ. В них трансформаторы не соединены с заземлителем, потому такие ЛЭП не отключаются при однофазных коротких замыканиях и разрыве провода.
  • С эффективно заземлённой нейтралью. Обычно такая защита применяется в ЛЭП с напряжением в 110 кВ и выше. Часть такой электросети подключена к заземлителям, но не на всех участках. Это обеспечивает аварийное отключение электричества при коротких замыканиях.
  • С глухозаземлённой нейтралью. Вся ЛЭП полностью заземлена, что обеспечивает максимальную защит от коротких замыканий. Применяется в сетях с мощностью менее 1000 В или более 220 кВ.

Провода сетей, в которых нейтраль просто изолирована, могут находиться под напряжением. Потому прикасаться к ним нельзя, особенно если они оборваны и лежат на земле.

Напряжение сети

Ещё один важный параметр ЛЭП — это напряжение сети. По этому признаку линии условно делятся на такие типы:

  • с низким напряжением — до 1000 В;
  • со средним — 6, 10, 20, 27 и 35 кВ;
  • с высоким — 110, 150 и 220 кВ;
  • со сверхвысоким — 330, 400 и 500 кВ;
  • с ультравысоким — в 750 и 1150 кВ.

Встречается также классификация ЛЭП по аварийному состоянию. Рабочая линия должна быть замкнута с обеих сторон и пропускать ток нагрузки. Неработающая конструкция может находиться в резерве или консервации, а также просто быть сломанной и требовать ремонта.

Воздушные линии

Согласно устоявшемуся определению, воздушная линия электропередач — это устройство, предназначенное для передачи или распределение электроэнергии по проводам, находящимся в воздухе. Кабеля этой сети закреплены на опорах с помощью кронштейнов, изоляторов и арматуры. Отдельные участки воздушных линий (ВЛ) могут проходить по мостам или путепроводам. Состоят такие конструкции из следующих элементов:

  • Провода. Прочные изолированные кабеля, изготовленные из меди, стали, алюминия или их сплавов-проводников. Могут состоять из нескольких жил. Отличаются друг от друга параметрами сечения, бывают изолированными и неизолированными. Провода для ВЛ обязательно должны быть прочными и устойчивыми к механическим воздействиям.
  • Опоры. Изготавливают из металла, железобетонных блоков, дерева или композитных материалов. Обеспечивают необходимое расстояние между проводами и землёй. Состоят из фундамента, стойки, подкосов и растяжек. Особенности строения конструкций зависят от предназначения (некоторые из них перенаправляют ток, замыкают электросеть, служат в качестве проводников и так далее). Высота самых больших опор может достигать до 300 метров. Их стараются максимально адаптировать под местность, учитывая все особенности ландшафта.
  • Траверсы. Особые элементы арматуры, задача которых — закрепить провода так, чтобы обеспечить соблюдение нужного расстояния между разноимёнными фазами. Бывают разных форм и размеров — всего насчитывается около 20 разновидностей весом от 10 до 50 кг. Определить тип можно по маркировке. Поверхность изделий окрашена или оцинкована.
  • Изоляторы. Нужны для обеспечения надёжного и безопасного крепления проводов. Должны быть прочными и теплостойкими. Различаются по назначению и способу крепления к траверсам — точную модель можно узнать, посмотрев на маркировку. Изготавливаются из изолирующих материалов, таких как фарфор, стекло и различные полимеры.
  • Другая арматура. К ней относятся зажимы, подвесы, крепёжный устройства, планки, распорки прочие детали. Они могут использоваться уменьшения вибрации линии, предотвращения изломов и каких-либо других целей.
  • Изоляционные и защитные механизмы. Среди них можно выделить гирлянды изоляторов, заземляющие контуры, молниеотводы, вентильные разрядники, гасители вибрации и прочие структуры.

Согласно действующему регламенту, все ВЛ должны проходить техобслуживание раз в полгода и каждый год осматриваться электриками и инженерами. Иногда проводятся также внеочередные проверки сети — это происходит в связи с пожарами, наводнениями, сильными похолоданиями и прочими природными и техногенными авариями, а также после аварийного выключения. Во время осмотров происходит устранение таких проблем:

  • наличие на проводах посторонних предметов;
  • обрывы, перегорания или другие повреждения отдельных проводков;
  • отклонения в регулировке стрел провеса на более чем 5% от проектных;
  • механические повреждения или перекрытие изоляторов, разрядников, гирлянд и прочих функциональных элементов;
  • поломки опор.

Кроме того, рабочие обязаны следить за соблюдением правил, относящихся к охранной зоне объекта. У обычных ЛЭП она ограничивается 2 метрами вокруг сооружения, но у высоковольтных линий может достигать 10—55. В охранной зоне запрещается высаживать деревья и кустарники, выбрасывать мусор, проводить земляные работы и возводить любые сооружения, ограничивающие доступ к ВЛ. Любое строительство в этой области необходимо согласовывать с ответственными лицами обслуживающего предприятия.

Кабельные системы электропередачи

Линий электропередачи бывают не только воздушными, но и кабельными. Они представляют собой силовые провода, проложенные в земле или под ней. Элементы таких сетей могут располагаться также под водой или в частях зданий и прочих сооружений. В сравнении с воздушными ЛЭП, наземные КЛ (расшифровка этой аббревиатуры — кабельные линии) отличаются следующими преимуществами:

  • защита от погоды, ударов молнии, падений веток и деревьев, а также прочих негативных внешних воздействий;
  • меньшая площадь, а также возможность более свободно сочетать линию с другими сооружениями;
  • безопасность для людей и животных.

По условиям прохождения кабельные линии делятся на подземные, подводные и располагающиеся в строениях. Их классификация по назначению, напряжению и характеру тока идентичная таковой у ВЛ. Различают также несколько видов КЛ с разным типом изоляции. Среди них можно выделить:

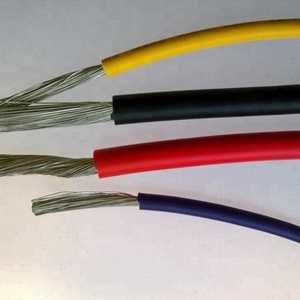

  • Резиновую. Отличается гибкостью и эластичностью. Довольно надёжна, но имеет низкий срок эксплуатации и требует постоянной замены.
  • Из ПВХ. Вариант с низкой ценой, высокой эластичностью и неплохой надёжностью. Используется чаще всего.
  • Полиэтиленовую. Применяется для линий, проложенных в агрессивных условиях и контактирующих с кислотами и щёлочами. Изоляция из невулканизированного полиэтилена разрушается от воздействия высоких температур.
  • Бумажную. Используется редко. Бумагу пропитывают особым химическим составом, который придаёт ей изоляционные свойства.
  • Фторопластовую. Надёжный и устойчивый к механическим, температурным и другим повреждениями тип изоляции.
  • Масляную. Требует специальной аппаратуры, которая будет поддерживать нужное давление масла. Сейчас не производится и постепенно демонтируется, заменясь другими видами. Причиной отказа от такой изоляции является низкая надёжность и пожароопасность.

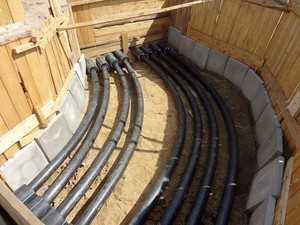

Для того чтобы проложить подземную линию электропередач, используются различные виды сооружений. Они необходимы чтобы провода можно было обслуживать и чинить в случае необходимости. Наиболее распространены такие виды конструкций:

  • Туннели. Закрытые коридоры, в которых расположены заранее установленные конструкции, предназначенные для крепления кабелей. Эти туннели довольно просторные — по ним может свободно ходить взрослый человек. Это необходимо для обеспечения комфортных условия для ремонта, монтажа и технического обслуживания кабелей.

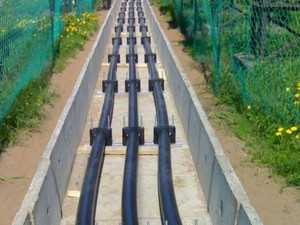

  • Каналы. Конструкции, проведённые на небольшой глубине под землёй. Могут прокладываться как в почве, так и под напольным покрытием. Ходить и перемещаться по этим каналам, в отличие от туннелей, невозможно. Если к ним почему-то понадобится доступ, покрытие придётся снимать.
  • Шахты. Вертикальные коридоры с прямоугольным сечением. Бывают разных размеров — самые большие снабжаются лестней, с помощью которой человек может попасть к проводам. Маленькие непроходные шахты тоже существуют — чтобы проводить ремонтные работы в них, необходимо снять одну из стенок.
  • Кабельные этажи. Это небольшие технические комнаты со стандартной высотой в 1,8 м. Их верхняя и нижняя поверхность представляет собой плиты перекрытия.
  • Блоки для кабеля. Сложная конструкция, состоящая из нескольких колодцев и труб прокладки.
  • Камеры. Располагающиеся под землёй конструкции, накрытое плитой из железобетона. Обычно служит для соединения нескольких участков КЛ между собой.
  • Эстакады и галереи. Горизонтальные наклонные сооружения. Бывают как проходными, так и непроходными, а также наземными или подземными. Различие между ними состоит в том, что эстакада — открытая конструкция, а галерея — закрытого.

Во время сооружения кабельных конструкций инженеры уделяют повышенное внимание пожарной безопасности. В частности, температура внутри них не должна сильно превышать таковую у окружающей среды — допустимое отклонение составляет 10 °C летом. Это связано с тем, что пожары на КЛ трудно тушить, и они очень быстро распространяются.

rusenergetics.ru

Как узнать напряжение ЛЭП по её внешнему виду: ammo1 — LiveJournal

Полезно знать, какое напряжение передаётся по линии электропередач (ЛЭП), так как для каждого напряжения существует своя безопасная зона от проводов.

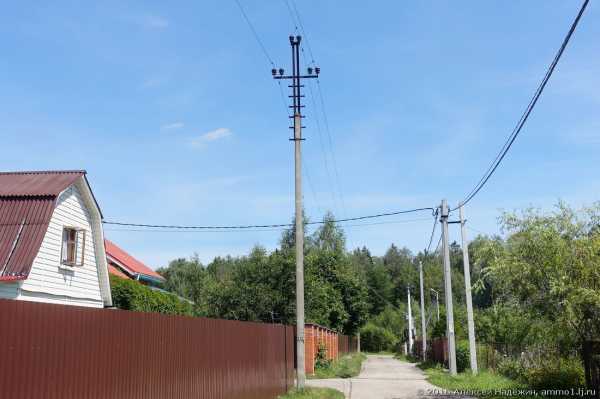

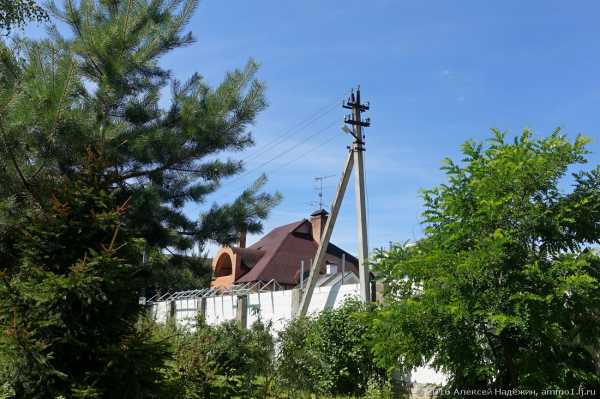

Минимальное напряжение ЛЭП — 0.4 кВ (напряжение между каждым фазным проводом и нолём — 220 вольт). Такие линии обычно используются в дачных посёлках, они выглядят так.

Характерный признак — маленькие белые или прозрачные изоляторы и пять проводов (три фазы, ноль, фаза к фонарям освещения).

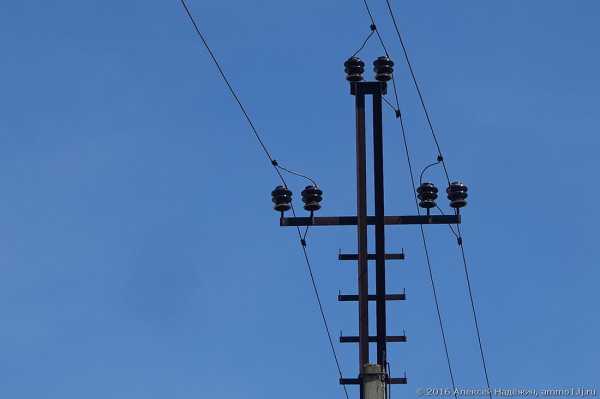

Для подвода напряжения к трансформаторам тех же дачных посёлков используются линии 6 и 10 кВ. 6-киловольтные линии используются всё реже.

Отличие от низковольтной линии в размере изоляторов. Здесь они гораздо больше. Для каждого провода используется один или два изолятора. Проводов всегда три.

Очень важно не путать эти линии. Я читал грустную историю про горе-строителей, которые хотели подключить бетономешалку напрямую к проводам ЛЭП и сдуру накинули крючки на 10-киловольтные провода вместо 220-вольтных.

Следующий стандартный номинал напряжения ЛЭП — 35 кВ.

Такую ЛЭП легко распознать по трём изоляторам, на которых закрепляется каждый провод.

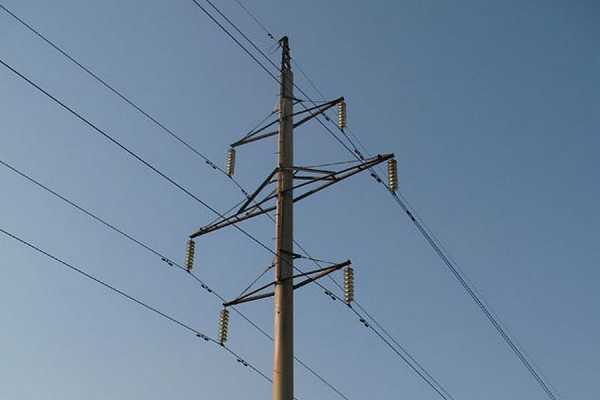

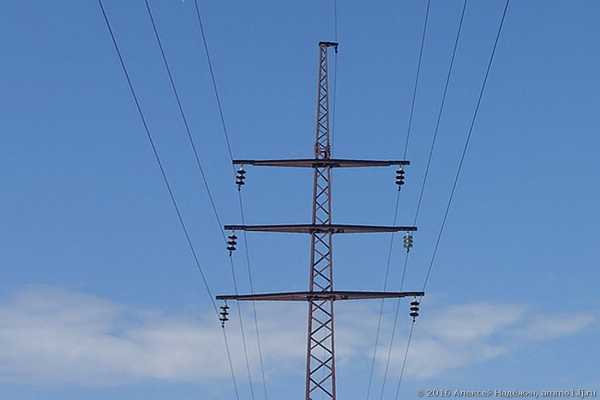

У линии 110 кВ (110 тысяч вольт) изоляторов на каждом проводе шесть.

У линии 150 кВ изоляторов на каждом проводе 8-9.

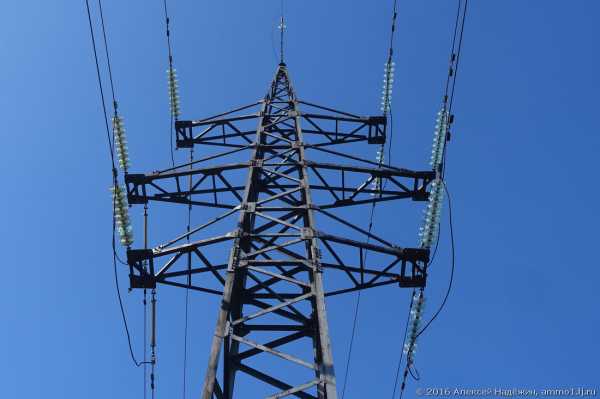

Линии 220 кВ чаще всего используются для подвода электричества к подстанциям. В гирлянде от 10 изоляторов. ЛЭП 220 кВ могут значительно отличаться друг от друга, количество изоляторов может доходить до 40 (две группы по 20), но одна фаза у них всегда передаётся по одному проводу.

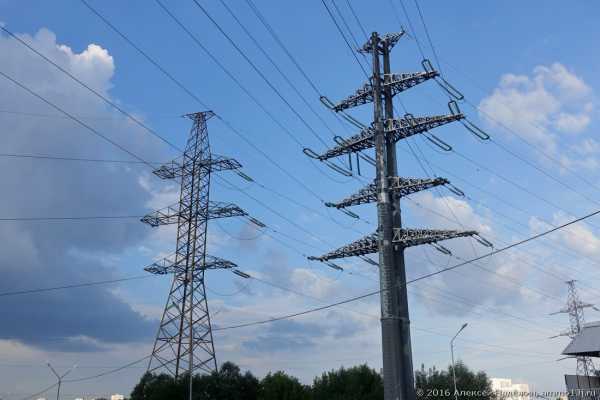

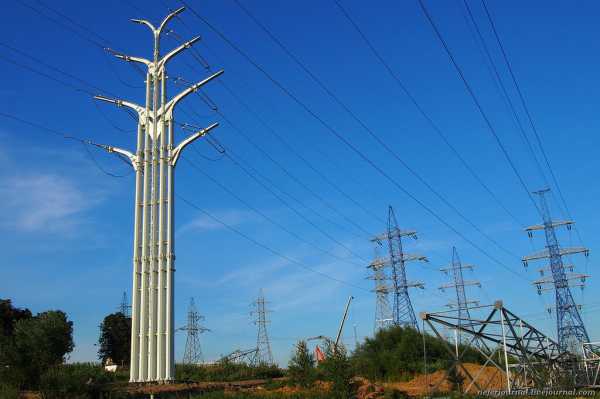

Недавно в Москве на пересечении Калужского шоссе и МКАД поставили две опоры ЛЭП 220 кВ необычного вида. О них подробно рассказала neferjournal: http://neferjournal.livejournal.com/4207780.html. Это фото из её поста.

ЛЭП 330 кВ, 500 кВ и 750 кВ можно распознать по количеству проводов каждой фазы.
330 кВ — по два провода в каждой фазе и от 14 изоляторов.

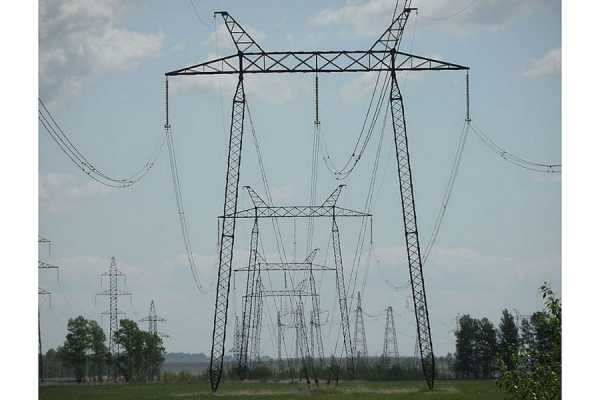

ЛЭП 500 кВ — по три провода, расположенных треугольником, на фазу и от 20 изоляторов в гирлянде.

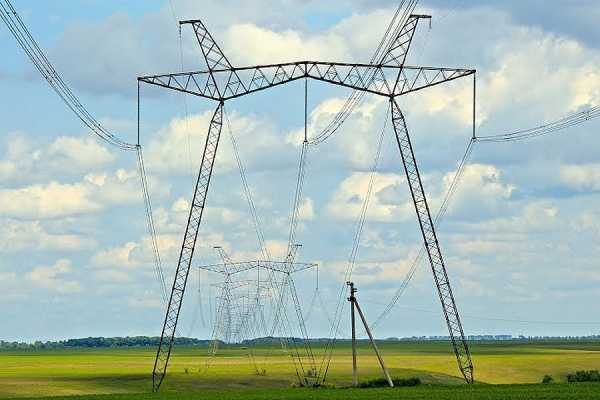

ЛЭП 750 кВ — 4 или 5 проводов, расположенных квадратом или кольцом, на каждую фазу и от 20 изоляторов в гирлянде.

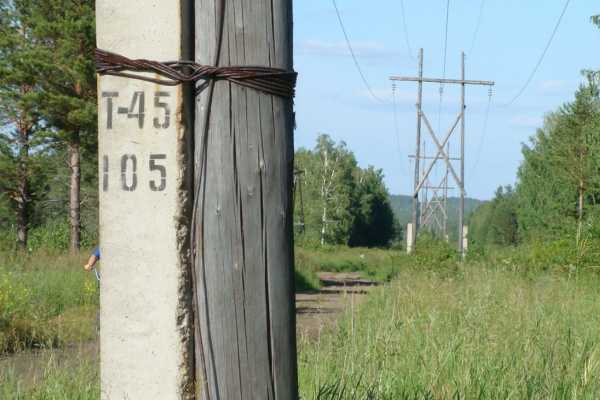

Убедиться в точности определения напряжения можно, посмотрев, что написано на опоре ЛЭП. Во второй строке указан номер опоры ЛЭП, а в первой строке указана буква и цифра через тире. Цифра — это номер высоковольтной линии, а буква — напряжение. Буква Т означает 35 кВ, С — 110 кВ, Д — 220 кВ.

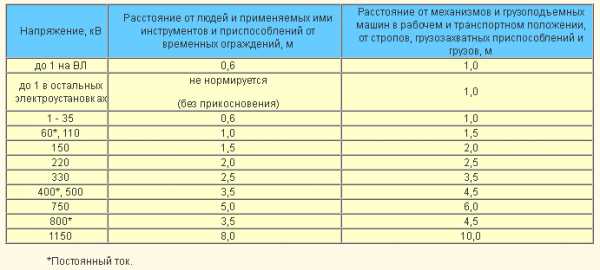

Допустимые расстояния до токоведущих частей для разных типов ЛЭП.

Информация и часть фотографий для этого поста во многом почёрпнута из статьи Как по изоляторам определить напряжение ВЛ.

© 2016, Алексей Надёжин


Основная тема моего блога — техника в жизни человека. Я пишу обзоры, делюсь опытом, рассказываю о всяких интересных штуках. А ещё я делаю репортажи из интересных мест и рассказываю об интересных событиях.
Добавьте меня в друзья здесь. Запомните короткие адреса моего блога: Блог1.рф и Blog1rf.ru.

Второй мой проект — lamptest.ru. Я тестирую светодиодные лампы и помогаю разобраться, какие из них хорошие, а какие не очень.

ammo1.livejournal.com

ЛЭП — это… Что такое ЛЭП?

Линии электропередачи

Линии электропередачи город Шарья

Линия электропередачи (ЛЭП) — один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии.

Согласно МПТЭЭП (Межотраслевые правила технической эксплуатации электроустановок потребителей) Линия электропередачи — Электрическая линия, выходящая за пределы электростанции или подстанции и предназначенная для передачи электрической энергии.


Различают воздушные и кабельные линии электропередачи.

По ЛЭП также передают информацию при помощи высокочастотных сигналов, по оценкам в России используется порядка 60 тыс. ВЧ-каналов по ЛЭП. Используются они для диспетчерского управления, передачи телеметрических данных, сигналов релейной защиты и противоаварийной автоматики.

Воздушные линии электропередачи

Воздушная линия электропередачи (ВЛ) — устройство, предназначенное для передачи или распределения электрической энергии по проводам, находящимся на открытом воздухе и прикреплённым с помощью траверс (кронштейнов), изоляторов и арматуры к опорам или другим сооружениям (мостам, путепроводам).

Состав ВЛ

Документы, регулирующие ВЛ

Конструкция ВЛ, ее проектирование и строительство регулируются Правилами устройства электроустановок (ПУЭ) и Строительными нормами и правилами (СНИП).

Классификация ВЛ

По роду тока
  • ВЛ переменного тока
  • ВЛ постоянного тока

В основном, ВЛ служат для передачи переменного тока и лишь в отдельных случаях (напр., для связи энергосистем, питания контактной сети и др.) используют линии постоянного тока.

Для ВЛ переменного тока принята следующая шкала классов напряжений: переменное — 0.4, 6, 10, (20), 35, 110, 150, 220, 330, 400 (Выборгская ПС — Финляндия), 500 , 750 и 1150 кВ ; постоянное — 400 кВ.

По назначению
  • сверхдальние ВЛ напряжением 500 кВ и выше (предназначены для связи отдельных энергосистем)
  • магистральные ВЛ напряжением 220 и 330 кВ (предназначены для передачи энергии от мощных электростанций, а также для связи энергосистем и объединения электростанций внутри энергосистем — к примеру, соединяют электростанции с распределительными пунктами)
  • распределительные ВЛ напряжением 35, 110 и 150 кВ (предназначены для электроснабжения предприятий и населённых пунктов крупных районов — соединяют распределительные пункты с потребителями)
  • ВЛ 20 кВ и ниже, подводящие электроэнергию к потребителям
По напряжению
  • ВЛ до 1 кВ (ВЛ низшего класса напряжений)
  • ВЛ выше 1 кВ
    • ВЛ 1-35 кВ (ВЛ среднего класса напряжений)
    • ВЛ 110—220 кВ (ВЛ высокого класса напряжений)
    • ВЛ 330—500 кВ (ВЛ сверхвысокого класса напряжений)
    • ВЛ 750 кВ и выше (ВЛ ультравысокого класса напряжений)

Это группы существенно различаются в основном требованиями в части расчётных условий и конструкций.

По режиму работы нейтралей в электроустановках
  • Трехфазные сети с незаземленными (изолированными) нейтралями (нейтраль не присоединена к заземляющему устройству или присоединена к нему через аппараты с большим сопротивлением). В России такой режим нейтрали используется в сетях напряжением 3-35кВ с малыми токами однофазных замыканий на землю.
  • Трехфазные сети с резонансно-заземлёнными (компенсированными) нейтралями (нейтральная шина присоединена к заземлению через индуктивность). В России используется в сетях напряжением 3-35кВ с большими токами однофазных замыканий на землю.
  • Трехфазные сети с эффективно-заземленными нейтралями (сети высокого и сверхвысокого напряжения, нейтрали которых соединены с землей непосредственно или через небольшое активное сопротивление). В России это сети напряжением 110, 150 и частично 220кВ, т.е. сети в которых применяются трансформаторы, а не автотрансформаторы, требующие обязательного глухого заземления нейтрали по режиму работы.
  • Сети с глухозаземлённой нейтралью (нейтраль трансформатора или генератора присоединяется к заземляющему устройству непосредственно или через малое сопротивление). К ним относятся сети напряжением менее 1кВ, а так же сети напряжением 220кВ и выше.
По режиму работы в зависимости от механического состояния
  • ВЛ нормального режима работы (провода и тросы не оборваны)
  • ВЛ аварийного режима работы (при полном или частичном обрыве проводов и тросов)
  • ВЛ монтажного режима работы (во время монтажа опор, проводов и тросов)

Основные элементы ВЛ

  • Трасса — положение оси ВЛ на земной поверхности.
  • Пикеты (ПК) — отрезки, на которые разбита трасса, длина ПК зависит от номинального напряжения ВЛ и типа местности.
  • Нулевой пикетный знак обозначает начало трассы.
  • Центровой знак обозначает центр расположения опоры в натуре на трассе строящейся ВЛ.
  • Производственный пикетаж — установка пикетных и центровых знаков на трассе в соответствие с ведомостью расстановки опор.
  • Фундамент опоры — конструкция, заделанная в грунт или опирающаяся на него и передающая ему нагрузки от опоры, изоляторов, проводов (тросов) и от внешних воздействий (гололёда, ветра).
  • Основание фундамента — грунт нижней части котлована, воспринимающий нагрузку.
  • Пролёт (длина пролёта) — расстояние между центрами двух опор, на которых подвешены провода. Различают промежуточный (между двумя соседними промежуточными опорами) и анкерный (между анкерными опорами) пролёты. Переходный пролёт — пролёт, пересекающий какое-либо сооружение или естественное препятствие (реку, овраг).
  • Угол поворота линии — угол α между направлениями трассы ВЛ в смежных пролётах (до и после поворота).
  • Стрела провеса — вертикальное расстояние между низшей точкой провода в пролёте и прямой, соединяющей точки его крепления на опорах.
  • Габарит провода — вертикальное расстояние от низшей точки провода в пролёте до пересекаемых инженерных сооружений, поверхности земли или воды.
  • Шлейф (петля) — отрезок провода, соединяющий на анкерной опоре натянутые провода соседних анкерных пролётов.

Кабельные линии электропередачи

Кабельная линия электропередачи (КЛ) —называется линия для передачи электроэнергии или отдельных импульсов ее, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями, а для маслонаполненных линий, кроме того, с подпитывающими аппаратами и системой сигнализации давления масла.

По классификации кабельные линии аналогичны воздушным линиям

Кабельные линии делят по условиям прохождения

  • Подземные
  • По сооружениям
  • Подводные
к кабельным сооружениям относятся
  • Кабельный туннель — закрытое сооружение (коридор) с расположенными в нем опорными конструкциями для размещения на них кабелей и кабельных муфт, со свободным проходом по всей длине, позволяющим производить прокладку кабелей, ремонты и осмотры кабельных линий.
  • Кабельный канал — закрытое и заглубленное (частично или полностью) в грунт, пол, перекрытие и т. п. непроходное сооружение, предназначенное для размещения в нем кабелей, укладку, осмотр и ремонт которых возможно производить лишь при снятом перекрытии.
  • Кабельная шахта — вертикальное кабельное сооружение (как правило, прямоугольного сечения), у которого высота в несколько раз больше стороны сечения, снабженное скобами или лестницей для передвижения вдоль него людей (проходные шахты) или съемной полностью или частично стенкой (непроходные шахты).
  • Кабельный этаж — часть здания, ограниченная полом и перекрытием или покрытием, с расстоянием между полом и выступающими частями перекрытия или покрытия не менее 1,8 м.
  • Двойной пол — полость, ограниченная стенами помещения, междуэтажным перекрытием и полом помещения со съемными плитами (на всей или части площади).
  • Кабельный блок — кабельное сооружение с трубами (каналами) для прокладки в них кабелей с относящимися к нему колодцами.
  • Кабельная камера — подземное кабельное сооружение, закрываемое глухой съемной бетонной плитой, предназначенное для укладки кабельных муфт или для протяжки кабелей в блоки. Камера, имеющая люк для входа в нее, называется кабельным колодцем.
  • Кабельная эстакада — надземное или наземное открытое горизонтальное или наклонное протяженное кабельное сооружение. Кабельная эстакада может быть проходной или непроходной.
  • Кабельная галерея  — надземное или наземное закрытое полностью или частично (например, без боковых стен) горизонтальное или наклонное протяженное проходное кабельное сооружение.

По типу изоляции

Изоляция кабельных линий делится на два основных типа:

  • жидкостная
    • кабельным нефтяным маслом
  • твёрдая
    • бумажно-маслянная
    • поливинилхлоридная (ПВХ)
    • резино-бумажная (RIP)
    • сшитый полиэтилен (XLPE)
    • этилен-пропиленовая резина (EPR)

Здесь не указана изоляция газообразными веществами и некоторые виды жидкостной и твёрдой изоляции из-за их относительно редкого применения в момент написания статьи.

Потери в ЛЭП

Потери электроэнергии в проводах зависят от силы тока, поэтому при передаче ее на дальние расстояния, напряжение многократно повышают (во столько же раз уменьшая силу тока) с помощью трансформатора, что при передаче той же мощности позволяет значительно снизить потери. Однако с ростом напряжения начинают происходить различного рода разрядные явления.

Другой важной величиной, влияющей на экономичность ЛЭП, является cos(f) — величина, характеризующая отношение активной и реактивной мощности.

В воздушных линиях сверхвысокого напряжения присутствуют потери активной мощности на корону (коронный разряд). Эти потери зависят во многом от погодных условий (в сухую погоду потери меньше, соответственно в дождь, изморось, снег эти потери возрастают) и расщепления провода в фазах линии. Потери на корону для линий различных напряжений имеют свои значения (для линии ВЛ 500кВ среднегодовые потери на корону составляют около ΔР=9,0 -11,0 кВт/км). Так как коронный разряд зависит от напряжённости на поверхности провода, то для уменьшения этой напряжённости в воздушных линиях свервысокого напряжения применяют расщепление фаз. То есть в место одного провода применяют от трёх и более проводов в фазе. Распологаются эти провода на равном расстоянии друг от друга. Получается эквивалентный радиус расщеплённой фазы, этим уменьшается напряжённость на отдельном проводе, что в свою очередь уменьшает потери на корону.

См. также

Литература

  • Электромонтажные работы. В 11 кн. Кн. 8. Ч. 1. Воздушные линии электропередачи: Учеб. пособие для ПТУ. / Магидин Ф. А.; Под ред. А. Н. Трифонова. — М.: Высшая школа, 1991. — 208 с ISBN 5-06-001074-0
  • Рожкова Л. Д., Козулин В. С. Электрооборудование станций и подстанций: Учебник для техникумов. — 3-е изд., перераб. и доп. — М.: Энергоатомиздат, 1987. — 648 с.: ил. ББК 31.277.1 Р63
  • Проектирование электрической части станций и подстанций: Учеб. пособие / Петрова С.С.; Под ред. С.А. Мартынова. — Л.: ЛПИ им. М.И. Калашникова, 1980. — 76 с. УДК 621.311.2(0.75.8)

Ссылки

Wikimedia Foundation. 2010.

dic.academic.ru

Технический словарь: буква в

ТЕХНИЧЕСКИЙ СЛОВАРЬ

А Б В Г Д Е Ё Ж З И Й К Л М Н О П Р С Т У Ф Х Ц Ч Ш Щ Э Ю Я
A B C D E F G H I J K L M N O P Q R S T U V W X Y Z 0-9 ВА — (VA) – это единица измерения полной электрической мощности, принятое буквенное обозначение по системе СИ – S. Единица измерения ВА (VA) Вольт-Амперы Volt-Ampere. Полная электрическая мощность – это геометрическая сумма активной и реактивной мощности, находимая из соотношения – S2=P2+Q2. Либо из следующих соотношений: S=P/cosф или S= Q /sinф

Варикап — полупроводниковый диод с емкостью, зависящий от прикладываемого обратного напряжения; предназначен для применения в качестве элемента с электрически управляемой емкостью.

Вариконд — сегнетокерамический конденсатор с резко нелинейной зависимостью емкости от приложенного электрического напряжения.

Ватт — (обозначение: Вт, W) — в системе СИ единица измерения Активной мощности. Единица названа в честь шотландско-ирландского изобретателя-механика Джеймса Уатта (Ватта). Вводно-распределительные устройства — Электротехническое устройство низкого напряжения, содержащее аппаратуру, обеспечивающую возможность ввода, распределения и учета электроэнергии, а также управления и защиты отходящих распределительных и групповых электрических цепей в жилых и общественных зданиях, которая замещена в виде соответствующих функциональных блоков в одной или нескольких соединенных между собой панелях или в одном шкафу, в зависимости от типа здания. Определение по [СП 256.1325800.2016] Вводное устройство (ВУ) — совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть. Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ) [ПУЭ п.7.1.3.]   Совокупность конструкций, аппаратов и приборов, устанавливаемых на вводе питающей линии в здание или в его обособленную часть.Определение по [СП 256.1325800.2016]   ВДТ с выдержкой времени отключения — ВДТ, специально предназначенные для обеспечения заранее установленного значения предельного времени неотключения, соответствующего данному значению дифференциального тока [ГОСТ Р 51326.1-99] ВДТ со свободным расцеплением — ВДТ, подвижные контакты которого возвращаются в разомкнутое положение и остаются в этом положении, если команда на отключение поступает после начала операции по включению, даже в случае, когда операция по включению продолжается. [ГОСТ Р 51326.1-99]
Примечание — Для обеспечения надежного отключения тока, который мог бы установиться, может быть необходимым, чтобы контакты кратковременно заняли замкнутое положение. ВДТ типа А — ВДТ, срабатывание которого обеспечивается и синусоидальным переменным, и пульсирующим постоянным дифференциальными токами путем или внезапного приложения, или медленного нарастания [ГОСТ Р 51326.1-99] ВДТ типа АС — ВДТ, срабатывание которого обеспечивается дифференциальным синусоидальным переменным током путем или внезапного его приложения, или при медленном нарастании [ГОСТ Р 51326.1-99]

Веерное отключение — обусловленное технологическими причинами ограничение (полное или частичное) режима потребления электрической энергии, в том числе его уровня, по причинам, не связанным с исполнением потребителем электрической энергии своих договорных обязательств или техническим состоянием его энергопринимающих устройств и (или) энергетических установок (далее — энергопринимающие устройства)

Взрыв — быстрое химическое превращение среды, сопровождающееся выделением энергии и образованием сжатых газов по 123- ФЗ Взрывоопасная зона — часть замкнутого или открытого пространства, в пределах которого постоянно или периодически обращаются горючие вещества и в котором они могут находиться при нормальном режиме технологического процесса или его нарушении (аварии) по 123-Ф3 Взрывопожароопасность объекта защиты — состояние объекта защиты, характеризуемое возможностью возникновения взрыва и развития пожара или возникновения пожара и последующего взрыва по 123-Ф3

ВЗУ — Водозаборный узел — инженерно-технический комплекс строений и оборудования для автономного водоснабжения объектов различного назначения

Видимое излучение — Электромагнитное излучение, вызывающее зрительное ощущение и занимающее участок спектра от 380 до 780 нм. Световые излучения различных частот воспринимаются человеком как разные цвета

ВЛ — (Воздушная линия) электропередачи напряжением до 1 кВ — устройство для передачи и распределения электроэнергии по изолированным или неизолированным проводам, расположенным на открытом воздухе и прикрепленным линейной арматурой к опорам, изоляторам или кронштейнам, к стенам зданий и к инженерным сооружениям. Воздушная линия электропередачи напряжением до 1 кВ с применением самонесущих изолированных проводов (СИП) обозначается ВЛИ. Самонесущий изолированный провод — скрученные в жгут изолированные жилы, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. (ПУЭ 2.4.2.)
Воздушная линия электропередачи выше 1 кВ — устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изолирующих конструкций и арматуры к опорам, несущим конструкциям, кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.). (ПУЭ 2.5.2.)
Устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.). За начало и конец воздушной линии электропередачи принимаются линейные порталы или линейные вводы РУ, а для ответвлений — ответвительная опора и линейный портал или линейный ввод РУ [МПОТЭЭ]
Линия электропередачи, провода которой поддерживаются над землей с помощью опор, изоляторов  [ГОСТ 24291-90]
Влажные помещения — помещения, в которых относительная влажность воздуха более 60%, но не превышает 75%. [ПУЭ 1.1.7.]
ВЛЗ — воздушная линия электропередач выполняемая проводами с защитной изолирующей оболочкой — защищенными проводами (ВЛЗ). (ПУЭ 2.5.1.) Однако, часто встречается запись ВЛЗ-6(10)кВ. (Примечание автора)
ВЛИ — Воздушная линия электропередачи напряжением до 1 кВ с применением самонесущих изолированных проводов (СИП) обозначается ВЛИ. (ПУЭ 2.4.2.). Однако, часто в документах носит обозначение ВЛИ-0,4кВ. (Примечание автора)

Вогнутая линза — Линза, центральная часть которой тоньше, чем края, в результате чего падающие на линзу параллельные лучи света при выходе из нее расходятся

Воздушная линия — (ВЛ) электропередачи напряжением до 1 кВ — устройство для передачи и распределения электроэнергии по изолированным или неизолированным проводам, расположенным на открытом воздухе и прикрепленным линейной арматурой к опорам, изоляторам или кронштейнам, к стенам зданий и к инженерным сооружениям.
Воздушная линия электропередачи напряжением до 1 кВ с применением самонесущих изолированных проводов (СИП) обозначается ВЛИ.
Самонесущий изолированный провод — скрученные в жгут изолированные жилы, причем несущая жила может быть как изолированной, так и неизолированной. Механическая нагрузка может восприниматься или несущей жилой, или всеми проводниками жгута. (ПУЭ 2.4.2.)
Воздушная линия электропередачи выше 1 кВ — устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным при помощи изолирующих конструкций и арматуры к опорам, несущим конструкциям, кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.). (ПУЭ 2.5.2.)
Устройство для передачи электроэнергии по проводам, расположенным на открытом воздухе и прикрепленным с помощью изоляторов и арматуры к опорам или кронштейнам и стойкам на инженерных сооружениях (мостах, путепроводах и т.п.). За начало и конец воздушной линии электропередачи принимаются линейные порталы или линейные вводы РУ, а для ответвлений — ответвительная опора и линейный портал или линейный ввод РУ [МПОТЭЭ]
Линия электропередачи, провода которой поддерживаются над землей с помощью опор, изоляторов [ГОСТ 24291-90] Воздушная электрическая сеть — Электрическая сеть, имеющая только воздушные линии электропередачи [ГОСТ 24291-90] Воздушный зазор — Кратчайшее расстояние по воздуху между двумя токоведущими частями [ГОСТ Р 51326.1-99] Воздушный трансформатор — Сухой негерметичный трансформатор, в котором основной изолирующей и охлаждающей средой служит атмосферный воздух (Определение по ГОСТ 16110-82)

Волновод — Канал в неоднородной среде, вдоль которого может распространяться направленное электромагнитное излучение. Отличают экранированные волноводы, образованные зеркально отражающими стенками

Волоконная оптика — Раздел оптики, изучающий распространение света в световодах

ВОЛС — волоконно-оптическая линия связи; Определение по [СП 256.1325800.2016] Время отключения ВДТ — Промежуток времени между моментом внезапного возникновения отключающего дифференциального тока и моментом гашения дуги на всех полюсах [ГОСТ Р 51326.1-99] Время размыкания — (opening time): Время, измеренное от момента, когда в выключателе, находящемся в замкнутом положении, ток в главной цепи достигает уровня срабатывания максимального расцепителя тока, до момента разъединения дугогасительных контактов во всех полюсах. Примечание — Время размыкания обычно называют временем расцепления, хотя, точнее, время расцепления относится к интервалу между начальным моментом размыкания и моментом, когда команда на размыкание становится необратимой (ГОСТ Р 50345-2010) ВРУ (Вводно-распределительное устройство) — Вводное устройство, включающее в себя также аппараты и приборы отходящих линий, называется вводно-распределительным (ВРУ) [ПУЭ п.7.1.3.]
Существует три конструктивных исполнения вводно-распределительных устройств (ГОСТ 51732-2001):
— многопанельное ВРУ представляет собой устройство функциональные блоки которого размещены в нескольких панелях. Количество этих блоков определяется составом и числом аппаратов, необходимых для конкретной электроустановки жилого дома или общественного здания;
— однопанельное ВРУ выполненно на такой же конструктивной основе, как и панели многопанельного ВРУ. Однопанельное ВРУ содержит все функциональные блоки необходимые для электроустановки здания или его отдельных частей;
— шкафное ВРУ содержит требуемые функциональные блоки для электроустановки дома или коттеджа, встроенные в оболочку шкафного типа.   Вспомогательная жила — Изолированная токопроводящая жила в составе многожильного провода для подключения цепей наружного освещения или контроля. [Определение по ГОСТ 31946-2012] Вспомогательная цепь НКУ — Все токопроводящие части НКУ, включенные в цепь, предназначенную для управления, измерения, сигнализации, регулирования, обработки и передачи данных и т.д. и не являющуюся главной цепью. [Определение по ГОСТ 28668-90 (МЭК 439-1-85)] Вставка постоянного тока (ВПТ) — Преобразовательная подстанция, предназначенная для преобразования переменного тока в постоянный и последующего преобразования постоянного тока в переменный исходной или иной частоты [ГОСТ 24291-90] Встроенная подстанция — Электрическая подстанция, занимающая часть здания  [ГОСТ 24291-90] Вторичная система электростанции [подстанции] — Совокупность устройств управления, сигнализации, автоматики, защиты и измерений электростанции [подстанции], связанных между собой вторичными цепями [ГОСТ 24291-90] Вторичные цепи электростанции [подстанции] — Совокупность кабелей и проводов, соединяющих устройства управления, автоматики, сигнализации, защиты и измерения электростанции [подстанции] [ГОСТ 24291-90] Выпрямительная подстанция — Преобразовательная подстанция, предназначенная для преобразования переменного тока в постоянный [ГОСТ 24291-90]

Выпуклая линза — Линза, центральная часть которой толще, чем края, в результате чего падающие на линзу параллельные лучи света при выходе из нее сходятся

Выравнивание потенциалов — Обеспечение электрической связи между ОТКРЫТОЙ ПРОВОДЯЩЕЙ ЧАСТЬЮ и находящимися в земле или проводящем полу проводящими частями (проводниками), предназначенной для обеспечения близкого по значению потенциала между ОТКРЫТОЙ ПРОВОДЯЩЕЙ ЧАСТЬЮ, к которой может прикасаться человек или животное, и поверхностью земли или проводящего пола [ГОСТ Р МЭК 61140-2000] Выравнивание потенциалов, обеспечивающее защиту — Выравнивание потенциалов, обеспечивающее безопасность (например, ЗАЩИТА ОТ ПОРАЖЕНИЯ ЭЛЕКТРИЧЕСКИМ ТОКОМ) [ГОСТ Р МЭК 61140-2000]
Примечание — Определение функционального выравнивания потенциалов приведено в МЭС 195-01-16 Высокое напряжение — Напряжение, номинальное среднеквадратическое значение которого превышает 35 кВ, но не превышает 220 кВ. [Определение по ГОСТ 32144-2013] ВЭС — Восточные электрические сети – филиал ОАО «МОЭСК» создан 1 января 2008 года в соответствии с Уставом ОАО «МОЭСК» путём объединения филиалов ОАО «МОЭСК»: Ногинских, Коломенских, Шатурских и частично Восточных электрических сетей с центром в г. Ногинске Московской области. Адрес: 142407, Московская область, г .Ногинск, ул. Радченко, д.13.
Обслуживаемая территория включает в себя следующие районы Московской области: Ногинский; Орехово-Зуевский; Щёлковский; Балашихинский; Коломенский; Луховицкий; Зарайский; Озёрский; Шатурский; Егорьевский; Павлово-Посадский*; Воскресенский*.
Примечание: в Павлово-Посадском и Воскресенском районах электрических сетей обслуживание клиентов не осуществляется. Клиентам этих районов необходимо обращаться, соответственно, в Ногинский и Коломенский районы электрических сетей.
Более детальная информация по обслуживаемым населенным пунктам с контактами для обращений в ВЭС приведена на Официальном сайте ОАО «МОЭСК»

www.consultelectro.ru

сколько вольт течет по лэп???

Напряжение ЛЭП можно определить визуально. Самые слабые — опоры ЛЭП 35кВ — имеют в каждой гирлянде по 3-5 изоляторов (если изоляторов меньше трех, значит, это уже не высоковольтная линия, а обычная «телеграфная») . А вот уже 6-10 изоляторов — в гирляндах ЛЭП 110кВ, если изоляторов от 10-ти до 15-ти, значит это ЛЭП 220кВ. Если провода ЛЭП раздваиваются тогда — 330 кВ. ЛЭП 35кВ — 110кВ применяются повсеместно, в качестве распределительных сетей. Например, ЛЭП 110кВ может снабжать подстанцию, которая питает небольшой посёлок или микрорайон. ЛЭП 220кВ в основном служат для связи между электростанциями, крупными потребителями и РЭС. ЛЭП 330кВ строят на большие расстояния, например для связи между мощными электростанциями и электроподстанциями. ЛЭП 500кВ и выше используются в тех же целях, и ещё для экспорта электроэнергии на большие расстояния в соседние страны.

И не пересчитать.

вольты не текут. Это Уровни напряженности поля в разных точках. Течет ток. Десятки тысяч вольт на ЛЭП.

Зависит от ЛЭП. Например, 110 кВ. А вообще: <a rel=»nofollow» href=»http://ru.wikipedia.org/wiki/Линия_электропередачи» target=»_blank»>http://ru.wikipedia.org/wiki/Линия_электропередачи</a>

вам сюда <a rel=»nofollow» href=»http://ru.wikipedia.org/wiki/Линия_электропередачи» target=»_blank» >»Линии электропередач»</a>

Текут не вольты, а амперы — в вольтах измеряется напряжение, а ток в амперах. По напряжению же ЛЭП бывают разные: ВЛ до 1000 В (ВЛ низшего класса напряжений) ВЛ выше 1000 В ВЛ 1—35 кВ (ВЛ среднего класса напряжений) ВЛ 110—220 кВ (ВЛ высокого класса напряжений) ВЛ 330—500 кВ (ВЛ сверхвысокого класса напряжений) ВЛ 750 кВ и выше (ВЛ ультравысокого класса напряжений)

Разные бывают, но с мультиметром лезть вам не советую)

touch.otvet.mail.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
