Класс точности электросчетчика: особенности счетчиков электроэнергии

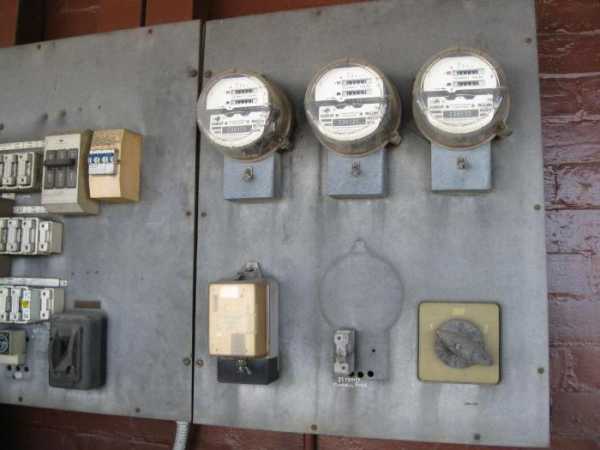

На сегодняшний день практически в каждой квартире и доме установлены счетчики электроэнергии. Данный прибор позволяет учитывать то количество электричества, которое было израсходовано потребителем. Благодаря счетчику потребитель может заплатить за то количество электричества, которое он потребил, то есть не переплачивая.

Сегодня рынок богат на различные типы и модели приборов учета электроэнергии. То есть, потребитель может себе приобрести как счетчик старого образца, так и современного, оснащенного цифровым дисплеем, и с различными функциями. Кроме того, современные приборы обладают не только более широкими функциями, но и имеет более высокий класс точности счетчика электроэнергии.

 Функциональность современных приборов учета электроэнергии

Современные счетчики являются более функциональными по отношению к приборам учета более старого образца. Ведь современные счетчики способны учитывать не только количество потребленной электроэнергии, но и вести разные тарифы (дневной, ночной, промежуточный), показывать время и дату, запоминать показания прошлого месяца, и даже автоматически передавать показания электричества в обслуживающую организацию.

Однако за последнее время актуальным стал такой вопрос, какой класс точности должен быть у электросчетчика? Данный вопрос является популярным по той причине, что с каждым годом стоимость за электричество регулярно только возрастает, однако, как известно, что коммунальные услуги требуют практически 1\3 от заработной платы.

Чтобы разобраться какой тип приборов учета электроэнергии является наиболее точным необходимо их детально рассмотреть. Проще говоря, узнать какой тип счетчика должен быть наиболее точным.

Основные характеристики приборов учета электроэнергии

Приборы учета электроэнергии можно разделить по различным параметрам.

По типу и принципу функционирования:

• Электрические приборы учета.
• Индукционные приборы учета.

По электрической сети:

• Однофазны.
• Трёхфазные.

Трехфазные счетчики могут разделяться по следующим параметрам:

• По функциональности и наличии связи (если это прибор учета современного электронного типа).
• По классу измеряемой мощности.
• По классу подключения к сети (подключение через трансформатор, или путем прямого подключения).
• По классификации точности прибора учета электроэнергии.
• По количеству учитываемых тарифов (т1,т2,т3).

Особенности конструкции проборов учета электричества

По конструкции и типу функционирования на сегодняшний день делятся на два класса: электрический тип, и индукционный тип. Проще говоря, счетчики бывают более простоя конструкции, которая чаще всего присущая индукционным, и сложная конструкция, которую, бесспорно, имеют электронные приборы.

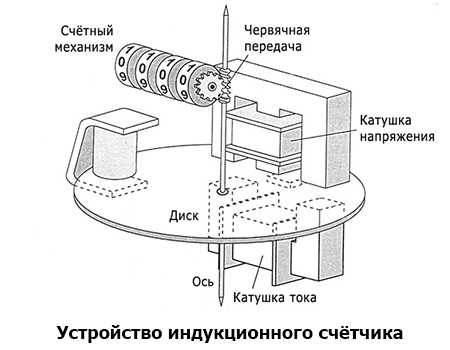

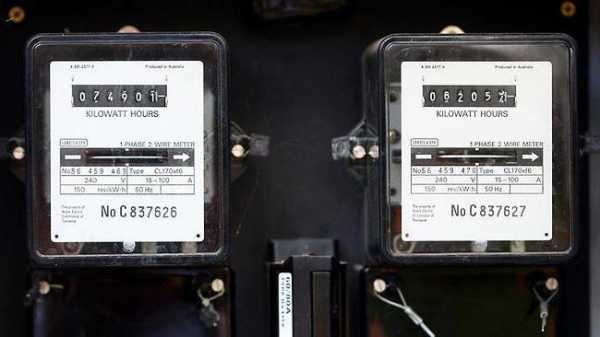

Индукционный прибор учета электроэнергии. Принцип действия данного счетчика базируется на действии магнитного поля, которое возникает при прохождении тока через катушки, что в свою очередь, приводит в движение так называемый диск.

В свою очередь, вращение данного диска позволяет фиксировать количество электроэнергии, которая прошла через устройство с индукционным типом действия. Такой счетчик, как правило, имеет низкую стоимость, а также обладает неплохим качеством и долговечностью работы. Однако такой тип счетчика имеет недостатки. К ним относятся:

• Низкая функциональность (относительно электронного счетчика).
• Имеет невысокий класс точности (достаточно высокая погрешность при учете).
• Низкий уровень защиты (легкая конструкция устройства не позволяет обеспечить надежную защиту от воровства электричества).

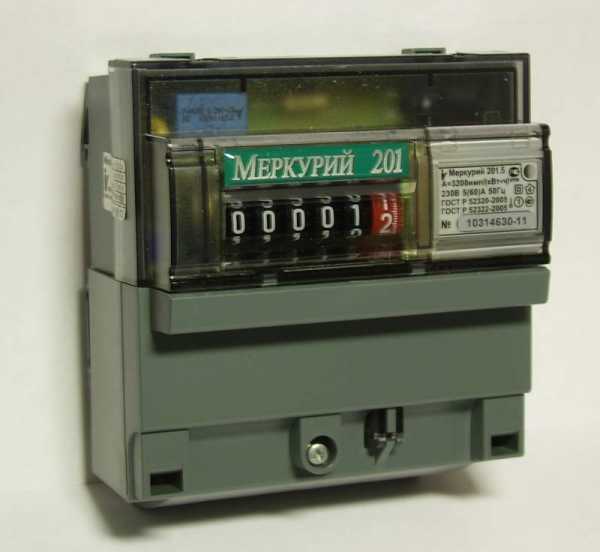

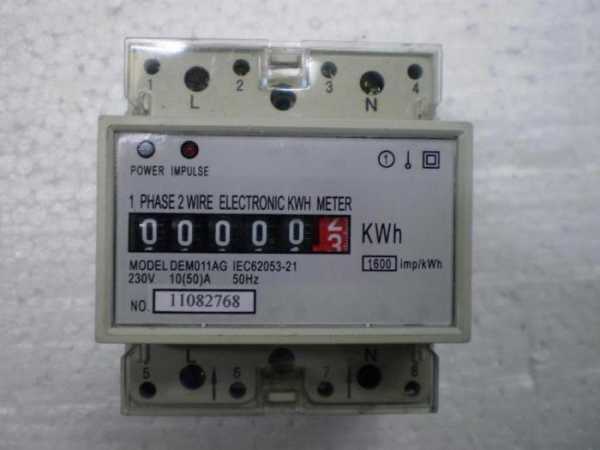

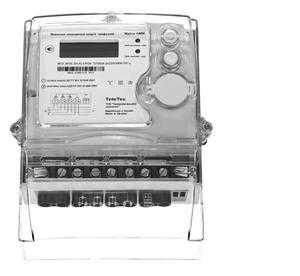

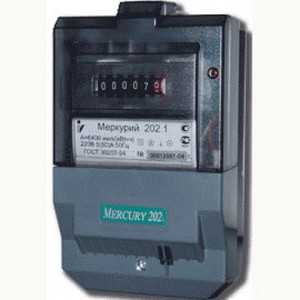

Электронный прибор учета электроэнергии. Электронный счетчик относится к современному классу приборов учета. Хоть электронный счетчик относительно индукционного прибора, является дорогим, тем не менее, является более популярным. Востребованность данного устройства обуславливается тем, что он позволяет значительно сэкономить денежные средства, считая электроэнергии по разным (промежуточным, дневным, ночным) тарифам. Кроме того, счетчик имеет следующие отличительные черты:

• Долговечность (по сравнению со счетчиком индукционного типа не имеет движущихся деталей).
• Высокий класс точности электросчетчика.
• Предусмотрен учет показаний по разным тарифам (день, ночь).
• Высокий интервал между проверкой данного устройства.
• Прибор оснащен внутренней памятью, которая позволяет запоминать показания прошлых месяцев.
• Имеет функция автоматической передачи показаний за свет в обслуживающую компанию.
• Высокая степень защиты от воровства электроэнергии.

Данный прибор учета работает по принципу, основанном на переходе активной мощности в цепь импульсов, которые подсчитываются специальным микроконтроллером.

Контроллер расположен внутри данного устройства. При этом количество импульсов учитывается пропорционально потребляемой энергии.

Класс точности электросчетчика

Класс точности прибора учета электроэнергии представляет собой, так называемую погрешность при учете показаний электричества. Проще говоря, это данные, которые говорят, какой может быть погрешность показаний электроэнергии в процентном соотношении.

Такое понятие, как класс точности было введено на законодательном уровне относительно недавно. Данное понятие регламентирует, какой уровень погрешности в приборах учета электроэнергии является допустимым.

Какой должен быть класс точности прибора учета электричества

Согласно государственному постановлению «о переходе на приборы учета электроэнергии высокой точности», владельцы домов и квартир обязаны переходить на счетчики с классом точность 1. Именно поэтому при покупке прибора учёта электричества потребитель должен помнить, что у покупаемого счетчика уровень погрешности не должен быть выше 1% (класс точности 1.0). Обычно 1 классом точности и обладают приборы учета электронного типа. Что касается счетчиков, основанных на индукционном принципе действия (счетчики старого образца), то такой прибор с классов точности 1.0 практически невозможно найти, а если все же найдете, то его стоимость может быть выше, чем электронного прибора учета.

Исходя из этого, целесообразно будет отдать предпочтение счетчику электронного типа, так как высокая стоимость прибора учета индукционного типа с классом 1 попросту не оправдывает себя. Кроме того, у электронного счетчика срок службы, межпроверочный интервал, а также функциональность является значительно выше, чем у устройств более старого образца.

Какой счетчик должен быть заменен

Согласно действующему законодательству, замене предлежат приборы учета электричества, которые не соответствуют регламентируемым техническим условиям. А именно:

• Приборы учета электроэнергии классом точности выше 2.0 (обязательная замена с уровнем погрешности выше 2.5 %).
• С просроченным сроком обязательной проверки.
• Если на приборе учета не установлена пломба государственной проверяющей инстанции.

Кроме этого, при очередной проверке счетчика, организация, которая снабжает ваш дом электроэнергией, может принудительно обязать собственника заменить счетчик, если нарушены технические условия. К ним относятся:

• Наличие внутренних или наружных повреждений на устройстве.
• В случае изменения механизма, с целью воровства электричества( дополнительно налаживается штраф).
• если при проверке счетчика его точность может быть (погрешность) выше 2,5%.

За чей счет осуществляется проверка счетчика, если класс точности не отвечает стандартам

Согласно принятым стандартам в каждом доме или квартире должен быть счетчик с классом точности 1. В том случае если класс точности вашего счетчика не соответствует техническим условиям, которые были приняты на законодательном уровне, то расходы за замену и обслуживание устройства должен нести собственник дома или квартиры.

Так как электросчетчики устанавливаются в каждый дом и квартиру с целью рационального потребления электроэнергии, и уменьшения оплаты за использования данной энергии, то установка приборов учета с минимальной погрешностью является актуальной. Именно поэтому в каждом и квартире должен быть установлен электросчетчик, погрешность которого не превышает 1%.

oschetchikah.ru

общие сведения и класс точности электрических счетчиков

Электроэнергии необходим в учет. Данная задача возлагается на электросчетчики. Измеряется электрическая энергия в киловатт-часах – это обозначает, что электрический прибор, который имеет потребляемую мощность 1000Вт, обязан проработать один час, чтобы затратить 1 кВт/ч.

Сегодняшнее, перенасыщение различной электронной (и не только) продукцией, разнообразие различных моделей и видов электронных счетчиков сможет ввести в ступор обычного потребителя.

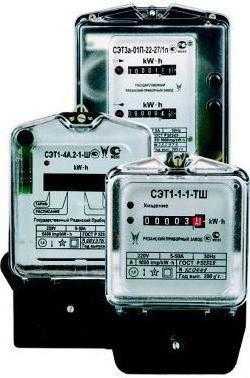

Счетчики на отечественном рынке есть разные – электронные (цифровые), простые механические, комбинированные, просто «навернутые» и межпланетные очень точные.

Функциональность сегодняшних счетчиков тоже впечатляет – кроме простого измерения мощности электроэнергии, счетчики могут считать тарифы за энергию и характеристики окружающей среды, следить за качеством энергии, и позволяют возможность удаленного доступа.

В этой статье, состоящей из нескольких частей, мы попытаемся ответить на ряд вопросов, которые появляются при выборе, подсоединении и принципе работы электрического счетчика.

Так как, мы не планируем очень глубоко рассматривать данную тему, некоторые вопросы могут быть не тронутым. Потому нелишним будет прочитать в ПУЭ7, Глава 1.5 — «Учет электрической энергии».

Для обзора темы нам предварительно необходимо каким-то образом разделить все электросчетчики на группы по их разным характеристикам. Иными словами, нужно разобраться с классификацией электрических счетчиков.

Главные характеристики

Разделим по разным показателям.

По способу работы (конструктивному выполнению):

• Электрические.
• Индукционные.

По электросети:

• Трехфазные.
• Однофазные.

При этом трехфазные электросчетчики делятся:

• По виду интерфейса связи (для электрических счетчиков).
• По типу измеряемой мощности — электросчетчики активной и реактивной мощности.
• По типу подсоединения в сеть — трансформаторного или прямого включения.
• По классу точности.
• По размеру тарифов — одно- и многотарифные.

Отличия по виду сети электроэнергии

Главное отличие электросчетчиков состоит в третьем пункте, а точнее, для какой электрической сети они предназначены – для одно- либо трехфазной сети.

Электрические счетчики однофазные применяются в однофазных двухпроводных сетях с напряжением 0,40/0,23 кВт. Главное их использование – учет расхода электрической энергии в квартирах или индивидуальных домах.

Производятся электросчетчики на напряжение 220 (либо 127) Вт, номинальным током — 5-60 Ампер. Ставятся на входе или устанавливаются в межэтажных (квартирных) щитах.

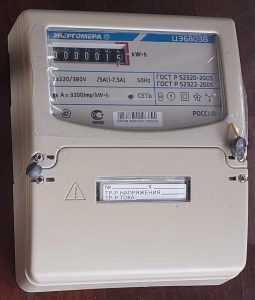

Электрические счетчики трехфазные используются для трехфазных трех- либо четырех проводных сетей.

И если с однофазными все просто и ясно, то трехфазные устройства требуют подробного описания, так как они применяются в электронных установках, которые работают на трехфазном токе.

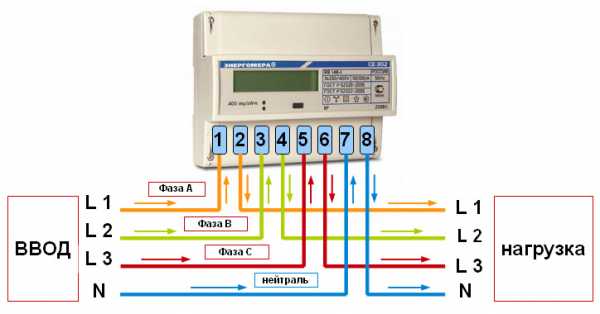

Трехфазные электросчетчики прямого подключения соединяются к сети напрямую, без вспомогательных устройств – трансформаторов тока.

Номинальный ток производимых электросчетчиков прямого подключения — 5-100 Ампер.

Учет потребленной электроэнергии определяется с помощью вычитания изначального показания электрического счетчика (Пн.) из конечного показания (Пк.):

Э=Пк.— Пн.

Но бывают случаи, когда электрическая установка потребляет очень большой ток и электросчетчик прямого подключения этот ток через себя пропускать не в состоянии. Потому в этих случаях применяют подсоединение электрических счетчиков с помощью измерительных трансформаторов тока (ТТ.).

Главное предназначение ТТ. – снизить ток до таких показателей, при которых устройство будет нормально работать.

Расчет потребленной электроэнергии тут определяется тоже вычитанием изначальных показаний из конечных и в дополнение – умножением получившейся разницы данных на коэффициент трансформации (Кт.) тока трансформатора:

Э=(Пк. — Пн.) х Кт

Узнать коэффициент трансформации у ТТ., можно по информации на шильдике непосредственно трансформатора.

К примеру, надпись 200/10 на ТТ обозначает, что изначальная обмотка этого трансформатора рассчитана на ток 200 А, а вторичная на 10 А.

Из такого соотношения мы и имеем коэффициент трансформации, который равняется 20. Иными словами — ТТ снижает первичный электроток в 20 раз.

Конструктивная особенность электросчетчиков

По конструкции, или если говорить иначе, по типу измерительной системы электросчетчики делятся на индукционные и электрические. То есть, устройство электрического счетчика может быть как довольно простым, так и довольно сложным – в случае с электрическим счетчиком.

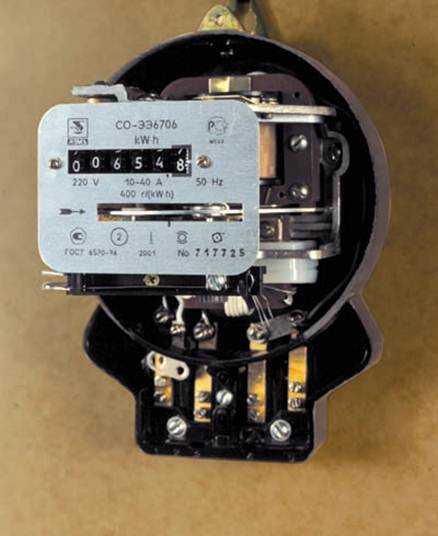

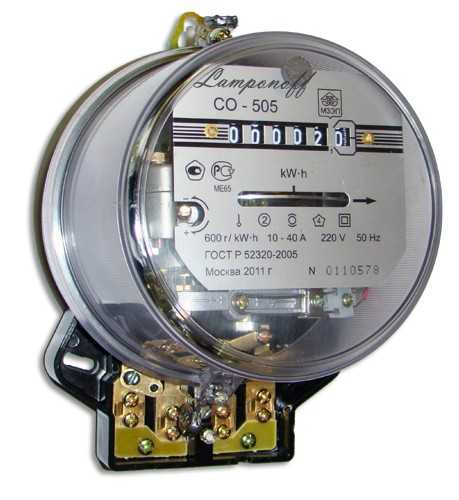

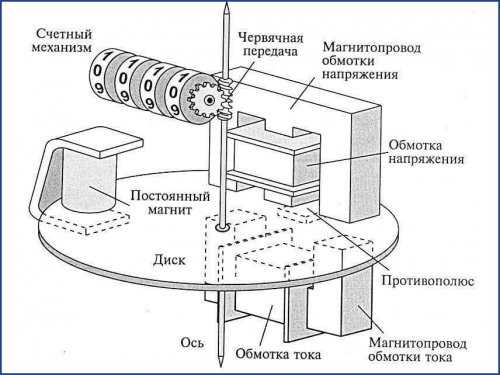

Индукционный счетчик — способ его работы базируется на действии магнитного поля катушек, по проводке которых проходит ток, на вращающуюся часть – диск.

Вращение диска мы и видим в пластиковом окошке электросчетчика. Причем число оборотов диска пропорционально затраченной энергии. Эти электросчетчики отличаются небольшой ценой, а также довольно высокой надежностью и качеством.

Среди недостатков можно выделить:

• Низкая функциональность.
• Невысокий класс точности (большая погрешность).
• Плохая (практически никакая) защита от воровства электричества.

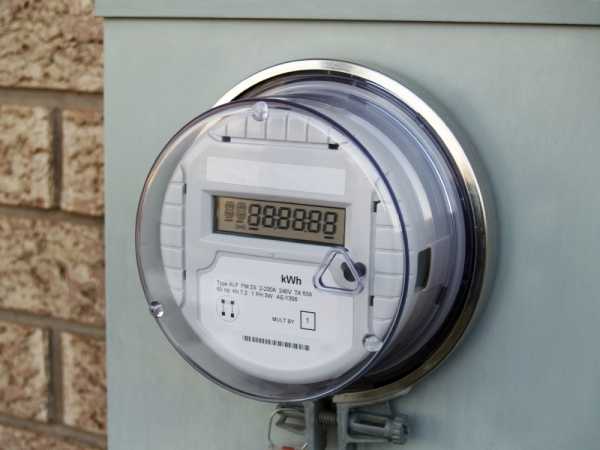

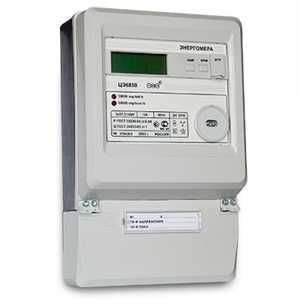

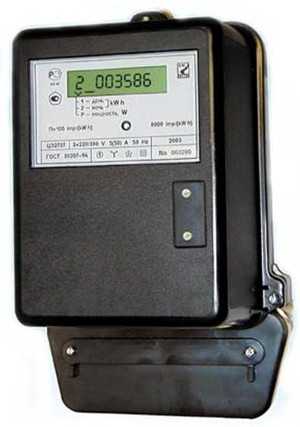

Электронный счетчик – современный прибор учета

Невзирая на большую (в отличие от механических электросчетчиков) цену эти счетчики имеют отличные технические характеристики и хорошие сервисные опции.

Отличительные признаки:

• Долговечность, нет вращающихся деталей.
• Повышенный класс точности электросчетчиков.
• Возможность установки много тарифной системы учета.
• Повышенный интервал между проверками.
• Есть внутренняя память для сохранения информации по потребленной энергии.
• Возможность автоматизированной учетной системы потребляемой электроэнергии (АСКУЭ).

Работает электросчетчик с помощью перехода активной мощности в последовательность импульсов, подсчитывающиеся установленным микроконтроллером. Причем количество импульсов пропорционально затраченной (измеряемой) энергии.

Класс точности электрического счетчика

Это его погрешность выполненных замеров. Если сказать верней – самая большая возможная относительная погрешность, которая указывается в процентах.

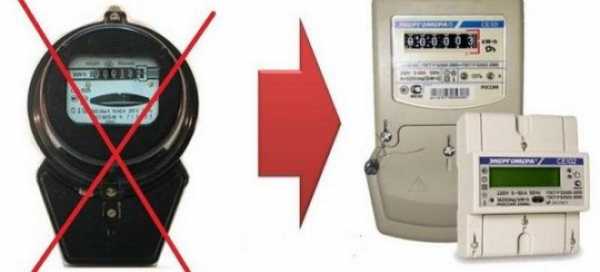

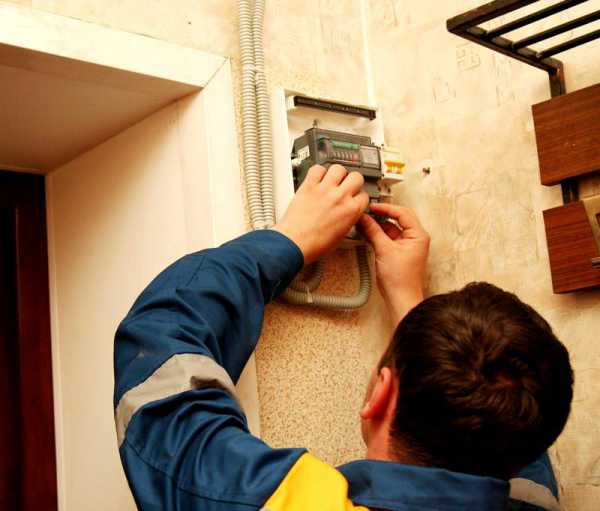

Сегодня повсеместно идет замена устаревших электросчетчиков на более современные устройства. Для начала это объясняется именно плохим классом точности старых электрических счетчиков, и с увеличенными нагрузками на электроэнергию. Поэтому все электросчетчики с классом точности 2,5 обязаны быть заменены на электросчетчики с классом точности 2 (или 1). Все такие меры указаны Постановлением РФ №442.

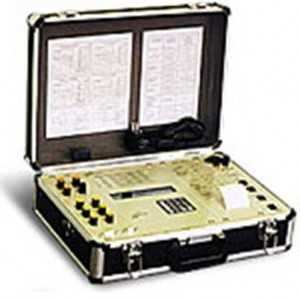

О поверке электросчетчиков

Электросчетчики, как и большинство измерительных устройств, нуждаются в постоянной поверке. Верней сказать – подлежат непременной поверке, так как относятся к области государственного регулирования создания единых измерений.

Главная задача этой процедуры – подтверждение правильности замеров и возможности последующей эксплуатации устройства по назначению. Поверка делается в аккредитованной государством организации в определенный срок.

Есть такой показатель электрического счетчика, как интервал между проверками – это интервал времени, после завершения, которого нужно очередная поверка электросчетчика. Теоретически — чем выше интервал, тем лучше качество устройства.

Изначальная (первичная) поверка делается на заводе-производителе и пишется в паспорте устройства счетчика – с этого времени начинается отсчет интервала.

Время поверки:

• Электрически счетчик – 9-15 лет.
• Механический однофазный электросчетчик – 16 лет.
• Электросчетчики с классом точности 0,5 – 5 лет.
• Трехфазный счетчик – 5-9 лет, современные электрические счетчики могут иметь интервал 15 лет.

Оцените статью: Поделитесь с друзьями!

elektro.guru

Класс точности электросчетчика — ElectrikTop.ru

Электросчетчику, как и всякому измерительному прибору, свойственно ошибаться. Погрешность, которая возникает лишь из-за конструктивных особенностей устройства и потому не может быть уменьшена ниже определенного предела, определяет класс точности электросчетчика.

Что определяет класс точности

Итак, что такое класс точности в отношении электросчетчика? Это можно продемонстрировать на примере индукционных моделей – тех, в конструкции которых есть вращающийся под действием электромагнитного поля диск.

Для того чтобы избежать так называемого самохода – вращения диска после прекращения подачи электричества, в них есть тормоз. Он представляет из себя постоянный магнит, который посредством регулировочных винтов сдвигают ближе или дальше от диска. Взаимодействие его поля с тем, который наводится от прохождения тока по проводникам, создает тормозящий эффект. Из-за него часть электрической энергии не может быть учтена, ведь она участвует в этом процессе.

На практике было определено, что она равна двадцати или двадцати пяти ваттам на каждый киловатт-час – это 2 или 2,5 процента. Ранее, до середины 40-х годов прошлого века, из-за технологических особенностей производства электросчетчиков – невозможно было, например, сделать диск максимально легким, поставщикам энергии приходилось мириться и с пятью процентами потерь. Вот это значение – процентное соотношение неучтенной электроэнергии в каждом киловатт-часе – и принято считать классом точности. Существует шесть градаций классов:

1) 5,0;

2) 2,5;

3) 2,0;

4) 1,0;

5) 0,5 и 0,5S;

6) 0,2;

Возрастание степени точности считается по мере уменьшения значения.

Где и какой класс применяется

В мае 2012 года Правительством РФ принято постановление, которое определяет область применения электросчетчиков того или иного класса.

Для индивидуальных пользователей – приборы, установленные на вводах в частный дом, квартиру, независимо от типа питающего напряжения (одна фаза 220 вольт или три фазы 0,4 кВ) – класс точности не может быть ниже, чем 2,0.

Для коллективных пользователей, питающихся от сетей напряжением 0,4 кВ – вводные распределительные щитки, общие для всего дома, подъезда или на различных промышленных площадках – класс точности не ниже 1,0.

В магистральных электросетях напряжением до 35 кВ и мощностью до 670 кВт применяются электросчетчики класса точности 1,0 и выше.

При напряжениях свыше 110 кВ и мощностях более 670 кВт применяются приборы учета класса точности 0,5, 0,5S или 0,2.

Повышение точности измерения происходит не из-за того, что имеются административные различия в ранге электросетей, а по той причине, что за единицу времени через них проходит разное количество электроэнергии. Чем оно больше, тем выше должен быть класс точности электросчетчиков, что в итоге дает одинаковое количество неучтенной электроэнергии на всем протяжении линии – от электростанции до отдельной квартиры.

Какой счетчик у вас и стоит ли его менять?

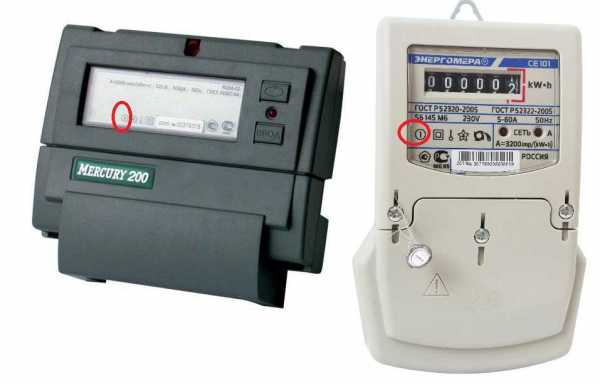

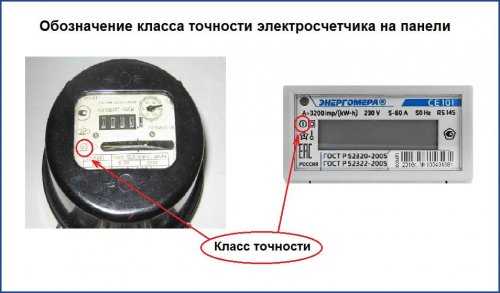

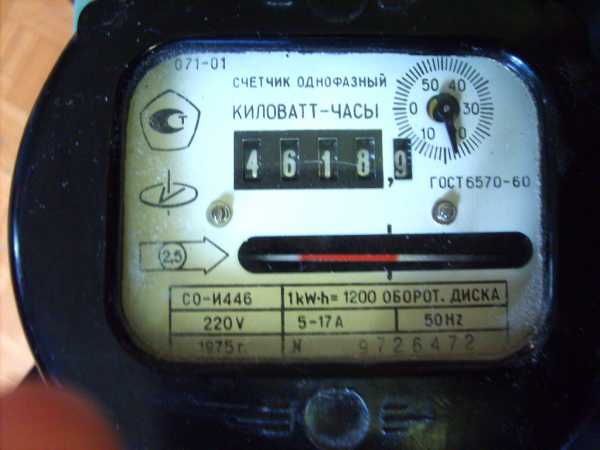

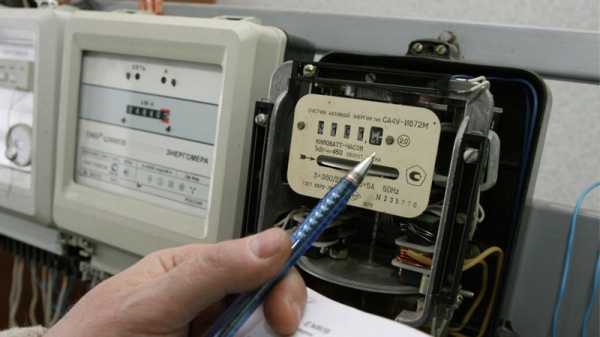

Класс точности электрического счетчика можно узнать из его паспорта, а если он утерян, то прочитав обозначения на его лицевой панели. Искомый параметр – процентное отношение количества не учитываемой прибором энергии к ее общему объему – пишется внутри небольшого круга, очерченного обычно тонкой черной или, в очень редких случаях, красной линией. В индукционных приборах он находится на уровне диска и дублируется стрелкой, на него направленной.

Сомнительно, что вы увидите в этом значке цифру 5. Такие технические раритеты были заменены еще при переходе с напряжения 127 на 220 вольт, которое в нашей стране закончилось в основном к середине 70-х годов прошлого века. Но вот значение 2,5 встречается еще очень часто, поскольку такие приборы учета выпускали вплоть до 2000 года.

Надо ли вам менять такой счетчик? Если исходить из класса точности – то обязательно и срочно! Однако то же постановление Правительства РФ определило, что если срок эксплуатации прибора не истек, а он для индукционных моделей он равен 25 лет, то вы можете пользоваться им на законных основаниях. Дата выпуска указана в таблице параметров под диском.

При обнаружении значка с цифрой 2 вам так же необходимо посмотреть на дату выпуска. Дело в том, что высокоточные индукционные приборы учета стали впускать в СССР, начиная с 1975 года. Ваш счетчик контролирующие организации могут признать как полностью выработавшим свой моторесурс.

При этом он может быть вполне исправным и абсолютно точным. Продлить срок жизни прибора можно, отнеся его в сертифицированную метрологическую лабораторию. Только вот ее услуги могут оказаться дороже, чем покупка нового.

На практике вам не требуется смотреть ни в паспорт прибора, ни на его панель. Дело в том, что все индукционные приборы не имеют класса точности выше 2,0. А цифровые, независимо от способа индикации результатов (на ЖК дисплее или разрядными кольцами), не бывают ниже 1,0.

Приборы классом 0,5 и 0,2 используются только в трехфазных сетях и подключаются через трансформаторы тока. В быту вы не сможете ими воспользоваться от слова «никак», к тому же они чрезвычайно дороги.

В последние годы большинство ресурсоснабжающих организаций практикуют насильственное навязывание индивидуальным потребителям цифровых приборов учета с классом точности 1,0. Их действия не имеют законного основания, поэтому, если вашему счетчику не более 10 лет и на его лицевой панели стоит цифра 2 в кружке, вы имеете полное право продолжать пользоваться им.

Но только с одним большим «Но»: кроме класса точности и года выпуска поинтересуйтесь еще и максимальным рабочим током, на который он рассчитан. Модели на 32 и менее ампер могут стать источником пожара, поскольку нагрузочные токи в проводке современного жилища имеют большие значения.

electriktop.ru

Классы точности электросчетчиков. Требования к электросчетчику по точности

Развитие современной промышленности и электросетей бытового назначения идет параллельно с развитием современной систему чета электроэнергии, в результате чего было принято решение ввести классы точности электросчетчиков.

Как обстоит ситуация на сегодняшний день?

На данный момент в России существует множество различных компаний, которыми осуществляется производство и реализация приборов учета электроэнергии, при этом технические новинки, которые предлагают различные производители, являются уникальными, и в основном они не поддаются сравнению. При этом многие пользователи не знают о том, как правильно выбирать устройства, имеющие действительно полезные функции для каждого человека, и как правильно определять классы точности электросчетчиков.

В современном мире ведение правильного учета и управление энергопотреблением уже давным-давно стало одной из наиболее важных задач энергетики, при этом одним из последних шагов отечественной электротехники в данном направлении можно назвать инициативу, направленную на формирование умных электросетей.

Особенности отечественной и зарубежной практики

Еще в 2009 году США решили выделить первые 4 млрд долл. на развитие проекта с использованием умных сетей, и в конечном итоге это дало старт кампании AMI. Классы точности электросчетчиков, используемых и разработанных для реализации этого проекта, представляли собой наиболее современные цифровые приборы учета, которым обеспечивается единая диспетчеризация непосредственно с отдельным компьютером оператора. Это уже далеко не стандартный электросчетчик 2 класса точности, а гораздо более точное и эффективное устройство.

Таким образом, уже в 2015 году было запланировано установить более 40 миллионов таких счетчиков, что даст значительный толчок в развитии энергетической промышленности этой стран.

В России также постепенно начинают внедряться инициативы, которые предусматривают внедрение не только основных систем диспетчеризации показаний приборов учета, включая также активное внедрение специальных приборов учета, которые могут объединяться в полноценную информационную сеть. Еще в прошлом веке было заложено начало внедрения таких систем автоматического контроля и учета электроэнергии, однако для создания действительно масштабных систем на тот момент нужно было иметь более современные технологии. Учитывая тенденцию к активному применению микропроцессорных технологий, данное направление позволило создать новые классы точности электросчетчиков.

Что представляют собой современные устройства?

На данный момент высокотехнологичные микропроцессорные счетчики обеспечивают возможность установки двухсторонней связи со специальным диспетчерским пультом. При этом стоит отметить, что существуют самые разнообразные способы передачи информации, включая транслирование через силовые провода, оптический порт, RF-модем, канал Wi-Fi и еще множество других вариантов. Каждая из указанных выше схем объединения имеет свои преимущества и недостатки.

Также современные производители в последнее время приводят достаточно большое количество характеристик, которые являются ненужными и непонятными для обычного потребителя, и в частности, это касается срока службы, веса, степени влаго- и пылезащиты, используемой системы кодировки информации и еще целого ряда других данных. Подобная информация является более актуальной для специализированных энергосбытовых организаций, берущих в эксплуатацию подобное оборудование, а также закупающих и устанавливающих его на различных объектах.

Как в основном делается выбор?

В преимущественном большинстве случаев основной критерий выбор для современных потребителей – это цена, и даже если человеку нужен, например, электросчетчик 2 класса точности, в конечном итоге он приобретет устройство, имеющее наиболее оптимальную стоимость. При этом технические грамотные покупатели могут обратить внимание на номинальный ток, тип используемого индикатора и полноту информации, которую данное устройство будет предоставлять через свой монитор.

Однако при этом существует также еще один параметр, который нужно учитывать в процессе выбора необходимого устройства для учета расходуемой энергии – это то, какой класс точности необходим для квартирных электросчетчиков.

Что это такое?

По сути, класс точности представляет собой степень погрешности того или иного устройства. Данный параметр должен в обязательном порядке отображаться на передней панели данного устройства и имеет вид цифры, размещенной в окружности. Таким образом, если вы приобретаете электросчетчик второго класса точности, то в таком случае в окружности должна присутствовать цифра «2».

Чем они различаются?

На сегодняшний день существует определенная система стандартных величин классов точности подобных устройств, которая принята не только в России, но еще и во множестве других цивилизованных стран. Данная классификация распределяет все приборы для учета электроэнергии на следующие группы:

В соответствии с такой классификацией уже соответствующие органы в различных странах принимают решение о том, какой класс точности необходим для квартирных электросчетчиков. При этом сразу стоит отметить тот факт, что в определенном ряде случаев числа могут писаться без десятичной части, а если к обозначению также добавляется латинская буква S, то это говорит о том, что в трансформаторной системе этой конкретной модели счетчика используется структурированный металл, что обеспечивает более высокую степень надежности и долговечности данного оборудования.

Наиболее оптимальным вариантом в данном случае можно назвать электросчетчик 1 класса точности.

Почему так важен этот параметр?

На первый взгляд, достаточно большой показатель погрешности в конечном итоге может оказаться выгодным для потребителя, и многие стараются этим руководствоваться, выбирая, какой класс точности должен быть у электросчетчика. При этом в том случае, если погрешность склоняется в большую сторону, то при необходимости можно написать жалобу напрямую в энергосбыт, и вследствие этого они обязаны будут провести скорейшую замену устройства. Однако если погрешность направляется именно в пользу потребителя, то в таком случае она начинает приносить прямую выгоду для владельца квартиры.

В связи с этим определяясь, какой класс точности должен быть у электросчетчика в квартире, можно сказать о том, что лучше выбирать прибор, имеющий класс точности 5.0 и 2.0, причем устанавливать даже не электронное, а индукционное устройство, оснащенное вращающимся диском, так как этот счетчик можно будет запросто затормозить. Многие в свое время слышали о том, какой имеет тормозящий эффект мощный магнит, находящийся на крышке данного счетчика.

Насколько это безопасно?

В действительности применение таких мер достаточно просто отслеживается, в связи с чем многие предварительно стараются разобраться в том, как определить класс точности электросчетчика и установить в своем доме действительно соответствующее устройство. Тем более не стоит забывать о том, что подобные способы обмана приборов учета являются хорошо известными среди работников энергоснабжающих компаний, а любые нарушения, зафиксированные со стороны контролера, в конечном итоге могут обернуться серьезным штрафом для недобросовестных потребителей.

Как снизить размер оплаты электроэнергии?

В первую очередь, если вы хотите снизить уровень потребляемой энергии, вы должны разобраться с тем, как узнать класс точности электросчетчика, и определиться с наиболее оптимальным устройством для своей квартиры или частного дома. Также вам следует использовать только специализированное экономичное электрооборудование. В зависимости от того, каким образом электроприбор потребляет мощность и излучает световой поток, все устройства распределяются на семь основных классов, имеющих соответствующие буквы от A до G. Таким образом, устройства А-класса являются наиболее эффективными и экономными среди всех остальных.

Бесконтактные устройства

Для владельцев бесконтактных устройств даже не обязательно знать необходимый класс точности электросчетчика. В последнее время такое оборудование стало на рынке достаточно распространенным и приобретается многими владельцами квартир и частных домов.

Бесконтактный счетчик электроэнергии представляет собой устройство, которое отличается от остальных принципиально другим способом сбора информации. В обыкновенном устройстве предусматривается использование обмотки тока и напряжения, которыми обеспечивается протекание всего тока, необходимого для работы различных устройств. При этом стоит отметить, что в данной схеме абсолютно вся электрическая сеть счетчика будет пребывать постоянно под напряжением ~220В, и при этом будет подвергаться точно таким же скачкам напряжения, как и в случае домашней сети. Такой вариант является довольно ненадежным вне зависимости от того, используете вы электросчетчики класса точности 2.5 или же пользуетесь какими-либо другими устройствами.

В чем их преимущества?

В случае с бесконтактным устройством токовая обмотка не имеет никакой конструктивной сопряженности с логической частью. Значения протекающего тока снимаются без необходимости обеспечения непосредственного контакта с проводом при помощи изолированного трансформатора тока. При этом стоит отметить, что точность такого оборудования существенно превышает точность стандартных устройств за счет того, что какие-либо дополнительные помехи в логической схеме полностью отсутствуют. Другими словами, невозможно встретить бесконтактные электросчетчики класса точности 2.0 или какие-то подобные устройства.

Для того чтобы снять значения напряжения, два провода, проходящих через данное устройство, не должны развиваться. Использование специализированных зажимных винтов позволяет обеспечить непосредственный контакт с проводом в одной точке, что позволяет добиться увеличенной степени пыле- и влагозащищенности оборудования. При этом напряжение ~220В не может допускаться к логической схеме счетчика при помощи специализированных схемных решений, а также использования дополнительной гальванической развязки.

Такие устройства может устанавливать каждый, даже не задумываясь о том, какой класс точности электросчетчика ему может понадобиться. Данная конструкция отличается повышенной надежностью, имеет усиленную защищенность от внешних воздействий, а также в процессе их производства предусматривают повышенные конструктивные меры по пожаробезопасности. Помимо всего прочего, определяя класс точности электросчетчика для населения, стоит обратить внимание в сторону этих устройств еще и по той причине, что они исключают возможность хищения электроэнергии.

fb.ru

Какой электросчетчик лучше поставить в квартире: критерии выбора

Электросчетчики применяются для учета потребленной электроэнергии, поэтому необходимость их наличия в квартире для расчетов за электроэнергию очевидна. Выбор электросчетчика достаточно ответственное мероприятие. В этой статье мы подробно рассмотрим, какие существуют виды электросчетчиков, и какой из них является лучше именно для вас.

Основные причины, по которым приходится приобретать и устанавливать новый прибор учета:

1. Старый электросчетчик вышел из строя.
2. Выдано предписание на замену прибора учета энергосбытовой или сетевой компанией из-за несоответствия их требованиям.
3. Подключение к электрическим сетям нового дома (квартиры).

Прежде чем идти в магазин, следует определиться, какой вид электросчетчика вам лучше приобрести. Ведь купив и установив не тот прибор учета, какой вам нужен, Вы не сможете вернуть его в магазин и забрать свои деньги, так как после попытки установить электросчетчик, он автоматически становится «бывшим в употреблении». А товар надлежащего качества (не бракованный), который был в употреблении, магазины имеют полное право не принимать обратно.

Типы конструкции электросчетчиков

Индукционный счетчик

Применявшийся еще в советское время, данный электросчетчик представлял собой пластмассовую коробку с окошком из прозрачного материала, через которое виден вращающийся диск и показания учёта потребленной электроэнергии. В современных изделиях корпус производится полностью из прозрачного пластика.

Принцип работы индукционного электросчетчика заключается в использовании электромагнитного поля, создаваемого электромагнитными катушками, через которые проходит напряжение. Под воздействием магнитных потоков крутится алюминиевый диск электросчетчика, который в свою очередь крутит колесики с цифрами. Чем выше суммарная мощность подключенных токоприемников, а соответственно и потребляемая электроэнергия, тем быстрее крутится диск и меняются цифры в показаниях.

Достоинства:

• Надежность в использовании. Замечено, что индукционные электросчетчики ломаются гораздо реже электронных аналогов.
• Не чувствителен к перепадам напряжения в сети.
• Относительно низкая цена.

Недостатки:

• Неточность показаний. Вы можете переплачивать либо недоплачивать за потребленную электроэнергию. При покупке невозможно определить в вашу пользу будет работать электросчетчик или вам в убыток.
• Самоход. Иными словами, при отключенных от сети токоприемниках диск электросчетчика вращается, пусть и медленно, но крутит колесики с цифрами показаний.
• При установке на улице высокая вероятность погрешности в работе в холодное время года, при этом не всегда в пользу потребителя. Диапазон минимально допустимых температур окружающего воздуха варьируется от 0 до -25 градусов Цельсия в зависимости от вида электросчетчика. Если в вашем регионе температура опускается ниже, то работники энергокомпании имеют полное право потребовать установить обогрев счетчика.

Электронный счетчик

Принцип его работы также достаточно прост и понятен. В приборе имеются специальные датчики, подключенные к электросети. Данные с этих датчиков поступают на преобразователь, трансформирующий аналоговый сигнал в цифровой код, который затем передается на микроконтроллер, где происходит расшифровка кода. При расшифровке прибор высчитывает количество потребляемой электроэнергии, выдает полученное значение на дисплей.

Достоинства:

• Относительно малая погрешность показаний.
• Многотарифность. Данные счетчики позволяют вести учет электроэнергии в разных режимах (однотарифный, двухтарифный, многотарифный).
• Большой диапазон рабочей температуры воздуха, в среднем от -40 до +55 градусов Цельсия.

Недостатки:

• Высокая чувствительность к перепадам напряжения.
• Большая стоимость в сравнении с индукционными.

Количество фаз

В зависимости от уровня напряжения (220В или 380В) определяется, однофазный или трехфазный вам требуется электросчетчик.

Следует знать, что в городских квартирах всегда ставятся однофазные электросчетчики. А в частном доме может быть как трехфазный, так и однофазный ввод.

Если вы не знаете, какой у вас уровень напряжения, и у вас не сохранилась документация по подключению к электрическим сетям, проконсультируйтесь с инспектором энергосбыта. Также можно визуально определить, какой у вас уровень напряжения. Посмотрите на линию электропередачи, подведенную к вашему частному дому. При наличии только двух проводов, следует приобрести однофазный электросчетчик. Если же к дому подведены четыре провода, значит у вас трехфазный ввод.

Подключение однофазного счетчика

Трехфазный электросчетчик, как правило, стоит в два-три раза дороже однофазного. Но не пытайтесь при наличии трехфазного подключения в целях экономии установить однофазный. Инспектор энергокомпании попросту не допустит к эксплуатации данный прибор.

Подключение трехфазного счетчика

Занесение электросчетчика в Государственный реестр средств измерений

Перед покупкой электросчетчика необходимо удостовериться, что данный тип прибора учета занесен в Государственный реестр средств измерений — документ, в котором зарегистрированы типы применяемых в России средств измерений. Данный документ удостоверяет, что указанный прибор учета и его изготовитель прошли необходимые формальные и проверочные по существу процедуры, по результатам которых данный тип прибора учета электрической энергии включен в список измерительных устройств, для которых установлены официальные технические нормативы и правила метрологической поверки. Если же тип электросчетчика не занесен в данный реестр, то данный прибор учета однозначно не будет допущен энергокомпанией к эксплуатации и не будет принят для расчетов за потребленную электрическую энергию.

Способы установки (монтажа) электросчетчика в электрощит

Электросчетчики различаются по способу установки (монтажа) в электрощит:

• Приборы учета, которые устанавливаются на так называемую DIN-рейку.
• Приборы учета, которые при помощи винтов крепятся к щиту. При этом щит может быть пластиковым, металлическим или деревянным.

Здесь выбор определяется тем, позволяет ли конструкция электрощита установить счетчик на дин-рейку. В противном случае, электросчетчик для частного дома/квартиры можно установить на винты на монтажную панель в щите.

DIN-рейка, несомненно, намного удобнее: одним движением, просто защелкнув, закрепить в щите прибор учета, нежели устанавливать его с помощью винтов.

Установка счетчика на DIN-рейку

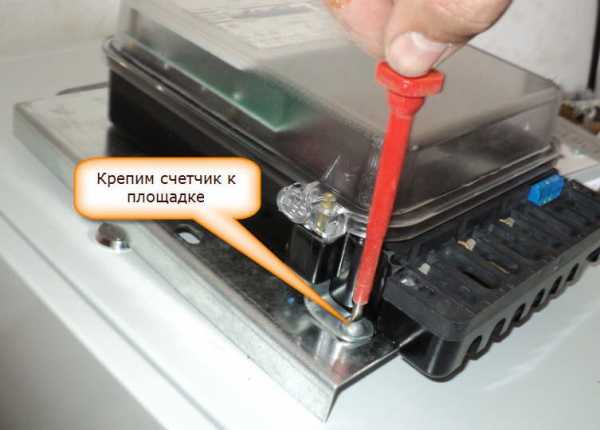

Крепление счетчика на винты

Класс прибора по номинальной и максимальной силе тока

При новом подключении вам необходимо определить вашу максимальную нагрузку (сумму мощностей всех электроприборов) и по следующей формуле высчитать максимальную силу тока:

Сила тока = Мощность тока / Напряжение.

Если же просто меняете старый счетчик на новый, можно посмотреть максимальный ток на автомате в электрощите или на старом счетчике, и выбрать электросчетчик для квартиры с максимальным током больше, чем у автомата, например, если автомат рассчитан на 32 А, то максимальный ток счетчика должен быть не ниже 40 А.

На электросчетчиках допустимая сила тока указывается как диапазон. Верхняя граница – это максимальный ток, а нижний – номинальный.

Если же рабочий ток в доме (квартире) будет меньше номинального, то погрешность электросчетчика будет на порядок больше заявленной. Если купите электросчетчик с максимальным током ниже требуемой, то счетчик ваш при полной нагрузке попросту сгорит. Но и слишком большой запас силы тока не имеет смысла. Как правило, чем выше максимальный ток счетчика, тем выше и цена его. Зачем переплачивать?

Допустимая сила тока для счетчика

Класс точности

Класс точности электросчетчика представляет собой максимальную погрешность в работе прибора, выраженную в процентах. Согласно действующим нормам и правилам для населения класс точности электросчетчика должен быть от 2 и выше. Так как налицо тенденция повышения требуемого класса точности, лучше купить с максимальным классом точности. Может оказаться так, что через несколько лет электросчетчики класса точности 2 будут считаться уже непригодными для эксплуатации. Класс точности современных моделей счетчиков, имеющихся в продаже, может быть 1,0, 0,5 и 0,2.

Класс точности электросчетчика указан на панели электросчетчика в кружочке.

Обозначение класса точности

Даты производства и поверки электросчетчика

Согласно правилам устройства электроустановок допускаются к эксплуатации новые электросчетчики, произведенные:

• для однофазной сети – не более 2 лет назад;
• для трехфазной сети – не более 1 года.

Если новый, не бывший в употреблении, электросчетчик «старше минимального возраста», то он не пригоден для расчетов за электроэнергию, потребитель должен будет отправить его на поверку за свой счет и только после этого прибор учета будет допущен к эксплуатации. Поэтому будьте внимательны при покупке! Не покупайте электросчетчик заранее, если вы не собираетесь устанавливать его в ближайшее время.

Прежде чем поступить в продажу, электросчетчики после производства отправляются заводом-изготовителем на государственную поверку. Если поверка прошла успешно, то на счетчик устанавливается пломба, где указаны квартал и год поверки.

Перед покупкой внимательно осмотрите пломбу: она должна быть целой! Если она хоть немного повреждена, в допуске к эксплуатации данного электросчетчика вам может быть отказано, и вам придется за свой счет отправлять его на поверку.

Межповерочный интервал (срок, по истечении которого следует отправить счетчик на поверку) указывается в паспорте электросчетчика, варьируется от 4 до 32 лет в зависимости от типа электросчетчика.

Пломба на электросчетчике

Кто должен устанавливать электросчетчик

Согласно действующему законодательству обязанности по установке, поверке и содержанию электросчетчиков возложены на собственника жилого помещения. Вы можете обратиться в энергосбытовую, сетевую компании либо в компании, оказывающие услуги по установке электросчетчиков. Все работы производятся за ваш счет. После того, как установили прибор учета, необходимо подать заявку на ввод в эксплуатацию в энергосбытовую компанию. В заявке должны быть указаны ФИО потребителя, адрес, номер и тип прибора учета, дата поверки, начальные показания прибора учета и предполагаемая дата проведения процедуры ввода в эксплуатацию.

В течение одного месяца после подачи заявки инспектор сетевой компании или энергосбыта должен прибыть к вам, проверить наличие государственных пломб и схему подключения электросчетчика, затем он ставит свою пломбу на клеммной крышке электросчетчика либо оклеивает крышку специальной пронумерованной наклейкой. Инспектор оформляет акт допуска в эксплуатацию прибора учета электрической энергии, где должны быть указаны данные электросчетчика, источник питания, информация о том, что электросчетчик введен в эксплуатацию. После подписания сторонами акта электросчетчик считается допущенным к эксплуатации и применяется в расчетах за электроэнергию.

Итак, подытоживая вышесказанное, определим основные моменты в том, какой лучше выбрать вид электросчетчика:

1. Выбрать вид электросчетчика: индукционный или электронный.
2. Определиться с фазностью электросчетчика. Помним, что в городских квартирах всегда устанавливается однофазный прибор учета.
3. Удостовериться в том, что электросчетчик данного типа внесен в Государственный реестр средств измерений.
4. Выбор способа установки электросчетчика: на DIN -рейку или с помощью винтов.
5. Определиться с классом электросчетчика по номинальной и максимальной силе тока.
6. Класс точности. От 0,2 до 2. Так как этот показатель представляет собой уровень погрешности, чем меньше абсолютное значение, тем лучше. То есть прибор учета класса точности 1,0 имеет более высокую точность, чем класса точности 2,0, а не наоборот, как часто полагают.
7. Дата поверки электросчетчика должна быть не ранее 2 лет для однофазного, не ранее 1 года для трехфазного.
8. После установки электросчетчика подать заявку на ввод в эксплуатации в энергокомпанию, получить акт о вводе в эксплуатацию прибора учета.

Видео о выборе электросчетчика

otlichnyjremont.ru

Какой класс точности должен быть у электросчетчика

У современных электросчетчиков есть множество параметров, зная которые, можно приобрести прибор, оптимально подходящий для тех или иных условий эксплуатации. Одним из этих параметров является класс точности (КТ), то есть величина погрешности устройства при фиксации расхода электроэнергии. Каким бывает КТ, и как сделать выбор счетчика относительно данной характеристики?

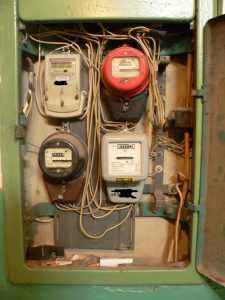

Электрические счетчики прошлых лет

Сейчас можно купить многотарифный счетчик с усовершенствованными функциями. В советские же времена у всех в квартирах стояли одинаковые индукционные счетчики с КТ 2,5%. Но с появлением мощных бытовых приборов и увеличением нагрузки на сети встала необходимость более точного учета. Поэтому на сегодняшний день все граждане, проживающие в квартирах и частных домах, где не ведется производственная деятельность, должны пользоваться счетчиками с КТ не более 2%.

То есть, если учет электроэнергии в вашем доме ведется прибором старого образца, рекомендуется купить электрический счетчик однофазный либо трехфазный с улучшенным показателем КТ. В каких случаях с приобретением можно повременить? Согласно законодательству, использовать старые счетчики можно до очередной проверки (осуществляется снабжающей организацией) в течение срока эксплуатации, указанного в паспорте. Таким образом, выпущенный в 1992 году прибор учета может работать до 2017 года.

Какими бывают классы точности?

Узнать КТ прибора можно в сопутствующей документации или на передней панели, обычно он указан в верхней части и обведен в кружок. Помимо описанных выше значений 2,5 и 2%, существуют следующие виды:

• 1% — прибор такого класса точности, согласно требованиям законодательства, необходимо устанавливать на вводах в многоквартирные дома, а также предприятиях с мощностью до 670 кВт. Но сегодня в Санкт-Петербурге покупать счетчики электроэнергии с КТ 1% предпочитают и многие жители обычных квартир, желающие получать более точные показания расхода электроэнергии.
• 0,5 и 0,2% — класс точности счетчиков для предприятий с мощностью выше 670 кВт.

Сегодня у человека есть освещение, отопление, мощная бытовая техника. Неудивительно, что счета за электроэнергию неуклонно растут. В попытках снизить финансовые затраты потребители устанавливают более современные счетчики с классом точности 1%. В последующем времени экономия действительно имеет место, но чтобы сделать ее более заметной, лучше купить двухтарифный счетчик, переключающийся на выгодные расчеты в ночное время суток.

Ленинградский Электромеханический Завод производит одно- и трехфазные счетчики, работающие по одному и нескольким тарифам, обладающие различными классами точности.

lemznpkspb.ru

Классификация и типы счетчиков электроэнергии

Счетчики электрической энергии можно классифицировать по следующим принципам:

1. По принципу действия:

• индукционные
• электронные (статические)

2. По классу точности счетчики:

• рабочие
• образцовые

Класс точности счетчика — это его наибольшая допустимая относительная погрешность, выраженная в процентах.

В соответствии с ГОСТ Р 52320-2005, ГОСТ Р 52321-2005, ГОСТ Р 52322-2005, ГОСТ Р 52323-2005, счетчики активной энергии должны изготавливаются классов точности 0,2S; 0,2; 0,5S; 0,5; 1,0; 2,0 счетчики реактивной энергии — классов точности 0,5; 1,0; 2,0 (ГОСТ Р 5242520-05).

3. По подключению в электрические сети:

• однофазные (1ф 2Пр однофазный двухпроводный)
• трехфазные – трехпроводные (3ф 3Пр трехфазный трехпроводной)
• трехфазные – четырехпроводные (3ф 4Пр трехфазный четырехпроводной)

4. По количеству измерительных элементов:

• одноэлементные (для однофазных сетей (1ф 2Пр))
• двухэлементные (для 3-х фазных сетей с равномерной нагр (3ф 3Пр))
• трехэлементные (для трехфазных сетей (3ф 4Пр))

5. По принципу включения в электрические цепи:

• прямого включения счетчика
• трансформаторного включения счетчика:

• подключения счетчика к трехфазной 4-проводной сети с помощью трех трансформаторов напряжения и трех трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью трех трансформаторов напряжения и двух трансформаторов тока
• подключения счетчика к трехфазной 3-проводной сети с помощью двух трансформаторов напряжения и двух трансформаторов тока

Энергетическое обследование • Программа энергосбережения • Консультация

6. По конструкции:

• простые
• многофункциональные

7. По количеству тарифов:

• однотарифные
• многотарифные

8. По видам измеряемой энергии и мощности:

• активной электроэнергии (мощности)
• реактивной электроэнергии (мощности)
• активно-реактивной электроэнергии (мощности)

Активная мощность для 1-фазного счетчика, Вт: PА1ф2 = UфICosφ

Активная мощность для 3-фазного двухэлементного счетчика, включенного в 3-х проводную сеть, Вт: PА3ф3Пр = UАВIАCosφ1(UАВIА )+ UСВIСCosφ2(UСВIС)

Активная мощность для 3-фазного трехэлементного счетчика, включенного в 4-х проводную сеть, Вт: P3ф4Пр = UАIАCosφ1(UАIА) + UвIвCosφ2(UвIв) + UсIсCosφ3(UсIс)

Типы счетчиков:

Электромеханический счетчик — счетчик, в котором токи, протекающие в неподвижных катушках, взаимодействуют с токами, индуцируемыми в подвижном элементе, что приводит его в движение, при котором число оборотов пропорционально измеряемой энергии.

Например:

Однофазный электросчетчик СО-505, класс точности 2,0. Однофазный электросчетчик СО-1, класс точности 2,5.
Трехфазный электросчетчик СА3У-И670, класс точности 2,0. Электросчетчик СР4У-И673, класс точности 2,0.

Статический счетчик— счетчик, в котором ток и напряжение воздействуют на твердотельные (электронные) элементы для создания на выходе импульсов, число которых пропорционально измеряемой энергии.

На пример, однофазный электросчетчик Меркурий 201 или Меркурий 200.02, класс точности – 2,0. Или терхфазный электросчетчик Меркурий 230А, класс точности 1,0. Трехфазный электросчетчик АЛЬФА А1R, класс точности 0,5S.

Многотарифный счетчик — счетчик электрической энергии, снабженный набором счетных механизмов, каждый из которых работает в установленные интервалы времени, соответствующие различным тарифам.

Эталонный счетчик — счетчик, предназначенный для передачи размера единицы электрической энергии, специально спроектированный и используемый для получения наивысшей точности и стабильности в контролируемых условиях.

Основные понятия, термины и определения

Счетный механизм (отсчетное устройство): Часть счетчика, которая позволяет определить измеренное значение величины.

Отсчетное устройство может быть механическим, электромеханическим или электронным устройством, содержащим как запоминающее устройство, так и дисплей, которые хранят или отображают информацию.

Измерительный элемент — часть счетчика, создающая выходные сигналы, пропорциональные измеряемой энергии.

Цепь тока: Внутренние соединения счетчика и часть измерительного элемента, по которым протекает ток цепи, к которой подключен счетчик.

Энергоаудит • Энергетический паспорт • Программа энергосбережения

Цепь напряжения: Внутренние соединения счетчика, часть измерительного элемента и, в случае статических счетчиков, часть источника питания, питаемые напряжением цепи, к которой подключен счетчик.

Электросчетчик непосредственного включения (или прямого включения): Как правило 3-х фазный электросчетчик, включаемый в 4-х проводную сеть, напряжением 380/220В, без использования измерительных трансформаторов тока и напряжения.

Трансформаторный счетчик — счетчик, предназначенный для включения через измерительные трансформаторы напряжения (ТН) и тока (ТТ) с заранее заданными коэффициентами трансформации.

Показания счетчика должны соответствовать значению энергии, прошедшей через первичную цепь измерительных трансформаторов.

Основные понятия учета электроэнергии

Коммерческий учет электроэнергии – учет электроэнергии для денежного расчета за нее

Технический учет электроэнергии – учет для контроля расхода электроэнергии внутри электростанций, подстанций, предприятий,  для расчета и анализа потерь электроэнергии в электрических сетях, а также для учета расхода электроэнергии на производственные нужды.

Счетчики, устанавливаемые для расчетного учета, называются расчетными счетчиками.

Счетчики, устанавливаемые для технического учета, называются счетчиками технического учета.

Счетчики, учитывающие активную электроэнергию, называются счетчиками активной энергии.

Счетчики, учитывающие реактивную электроэнергию за учетный период, называются счетчиками реактивной энергии.

Средство измерений – техническое устройство, предназначенное для измерений.

Измерительный комплекс средств учета электроэнергии  – совокупность устройств одного присоединения, предназначенных для измерения и учета электроэнергии: трансформаторы тока, трансформаторы напряжения, счетчики электрической энергии, линии связи.

Стартовый ток (чувствительность) — наименьшее значение тока, при котором начинается непрерывная регистрация показаний

Базовый ток — значение тока, являющееся исходным для установления требований к счетчику с непосредственным включением

Номинальный ток — значение тока, являющееся исходным для установления требований к счетчику, работающему от трансформатора

Максимальный ток — наибольшее значение тока, при котором счетчик удовлетворяет требованиям точности, установленным в стандарте ГОСТ Р 52320-2005.

Номинальное напряжение — значение напряжения, являющееся исходным при установлении требований к счетчику.

Технические требования к электросчетчикам

Общие требования:

• Класс точности не хуже 0,5S
• Соответствие требованиям ГОСТ Р (52320-2005,  52323-2005, 52425-2005)
• Наличие сертификата об утверждении типа

Функциональные требования:

• Измерение и учет активной и реактивной электроэнергии (непрерывный нарастающий итог), мощности в одном или двух направлениях (интервальные 30-и минутные приращения электроэнергии)
• Хранение результатов измерений (профили нагрузки — не менее 35 суток) и информации о состоянии средств измерений
• Наличие энергонезависимых часов, обеспечивающих ведение даты и времени (точность хода не хуже ±5,0 секунды в сутки с внешней синхронизацией, работающей в составе СОЕВ)
• Ведение автоматической коррекции времени
• Ведение автоматической самодиагностики с формированием обобщенного сигнала  в «Журнале событий»
• Защиту от несанкционированного доступа к информации и программному обеспечению
• Предоставление доступа к измеренным значениям параметров и «Журналам событий» со стороны УСПД или ИВК ЦСОД

В «Журнале событий» должны фиксироваться время и дата наступления следующих событий:

• попытки несанкционированного доступа
• факты связи со счетчиком, приведших к каким-либо изменениям данных
• изменение текущих значений времени и даты при синхронизации времени
• отклонение тока и напряжения в измерительных цепях от заданных пределов
• отсутствие напряжения при наличии тока в измерительных цепях
• перерывы питания

— Счетчик должен обеспечивать работоспособность в диапазоне температур, определенными условиями эксплуатации. (-40.. +550С)

— Средняя наработка на отказ не менее 35000 часов

— Межповерочный интервал – не менее 8 лет

Вас может заинтересовать:

energo-audit.com
