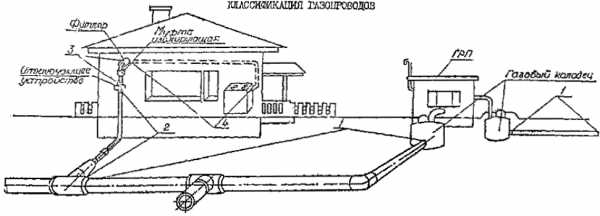

Газопроводы низкого, высокого и среднего давления
Система газоснабжения представляет собой сложный комплекс сооружений, предназначенный для транспортировки, обработки и распределения газа потребителям.
В систему газоснабжения входят:
— газовые сети (газопроводы) низкого, среднего и высокого давления;
— газораспределительные станции, газорегуляторные пункты и установки;
— службы и вспомогательные сооружения, предназначенные для нормальной работы системы.
Система должна быть надежной, бесперебойной и безопасной в эксплуатации, удобной и простой в обслуживании, а также должна предусматривать возможность отключения отдельных элементов или участков для производства ремонтных работ.
Основным элементом газовых сетей являются газопроводы, которые классифицируются по следующим признакам:
по давлению: газопроводы низкого давления — до 5кПа;
газопроводы среднего давления — 5кПа — 0,3МПа;
газопроводы высокого давления — 0,3 — 1,2МПа.
высокого давления I категории 0,6 МПа – 1,2 МПа;
высокого давления II категории 0,3-0,6Мпа.
Газопроводы низкого давления служат для снабжения газом бытовых потребителей, предприятий общественного питания, небольших отопительных котельных.
Газопроводы среднего давления и газопроводы высокого давления служат для подвода газа к городским распределительным сетям низкого и среднего давления через газораспределительные пункты (ГРП), а также для подачи газа через ГРП и газорегуляторные установки (ГРУ) к промышленным и коммунальным предприятиям.
Из городских газопроводов высокого давления природный газ через ГРП и ГРУ поступает всем потребителям города. Обычно городские газопроводы высокого давления сооружаются в виде колец, полуколец или лучей. Связь между газопроводами с различным давлением газа осуществляется только через ГРП.
По местоположению относительно отметки земли газопроводы подразделяются на подземные (подводные) и наземные (надводные).
По назначению в системе газоснабжения — на городские магистральные (от газораспределительной станции (ГРС) до головных ГРП), распределительные (от ГРП до вводов в здание, включая отключающее устройство на вводе в здание), импульсные (от газового оборудования до контрольно измерительных приборов) и продувочные (газопроводы для удаления воздуха из системы газоснабжения).
По расположению в системе газоснабжения потребителей — наружные (уличные, квартальные, дворовые, межцеховые, межпоселковые) и внутренние (внутрицеховые, внутридомовые — от ввода в здание до потребителя).
По конфигурации — на кольцевые, полукольцевые, тупиковые и смешанные.
По материалу труб — на стальные, полиэтиленовые (обозначение Пэ), резинотканевые (к плите, например).
Трассы газопроводов обычно проектируются по кратчайшему расстоянию до потребителя. Обычно газопроводы прокладываются в населенных пунктах по свободным от строительных сооружений местам — проездам, улицам.
При разработке систем газоснабжения учитываются естественные и искусственные препятствия. Число переходов через них должно сводиться к минимуму. Так, подводные переходы осуществляют несколькими нитками. Газопроводы при подводной прокладке покрываются изоляцией весьма усиленного типа.
Природный газ от городских распределительных сетей поступает на территорию промышленного предприятия через главное отключающее устройство, которое расположено вне территории предприятия в доступном и удобном для обслуживания месте. На вводе газопровода в цех отключающее устройство может устанавливаться либо снаружи, либо внутри здания. Внутри здания (цеха) газопроводы прокладываются по стенам или колоннам в виде тупиковых линий (кольцевые газопроводы сооружаются только в особо ответственных цехах). Отключающие устройства устанавливаются также перед каждым потребителем газа. С целью освобождения газопроводов от воздуха (перед пуском газопровода в эксплуатацию) или газа (при выполнении ремонтных работ) газопроводы промышленных предприятий оборудуются продувочными трубопроводами. Отводы к продувочным трубопроводам предусматриваются в конце каждого тупикового участка и перед последним отключающим устройством потребителя газа.
Расстояния между газопроводами и различными коммуникациями регламентируются правилами безопасности в газовом хозяйстве и называется охранной зоной газопровода .
Для распределения природного газа промышленным предприятиям применяются следующие системы газоснабжения:
— одноступенчатые, состоящие из газопровода низкого или среднего или высокого давления;
— двухступенчатые, состоящие из сетей среднего и низкого или высокого и низкого давления;
— трехступенчатые, состоящие из сетей высокого, среднего и низкого давления;
Многоступенчатые, включающие газопроводы низкого, среднего и высокого давления .
В небольших городах и населенных пунктов обычно принимают двухступенчатую систему. При невозможности прокладки газопровода высокого давления (в местах наибольшего скопления населения) проектируют газопроводы среднего давления или применяют трехступенчатую систему.
Многоступенчатые системы газоснабжения с газопроводами высокого давления применяют только в крупных населенных пунктах. Кольцевые системы газоснабжения обычно прокладываются в крупных и средних населенных пунктах, а небольших городах используются тупиковые системы газоснабжения.
Крупные потребители природного газа (например, ТЭЦ, крупные заводы, химические комбинаты) могут подключаться через специальные газопроводы к ГРС или магистральным газопроводам .
msi.expert
Давление газа в трубе: типы газопроводов, регуляторы давления
Газоснабжение городов и поселков требует наличия разветвленной сети трубопроводов. При этом на различных участках таких сетей по правилам безопасности должно быть разное давление газа в трубе. Существует достаточно жесткая классификация газопроводов по рабочему давлению, при этом различные параметры их работы определяют и сферу их применения.
Классификация газопроводов по рабочему давлению
Требования к газопроводам различного назначения и величине рабочего давления для различных объектов изложены в СНиП 42-01-2002.
Данный документ определяет следующие типы газопроводов (категории):

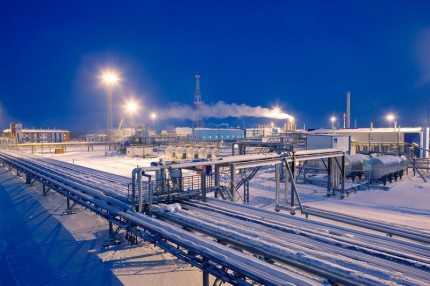

Магистральные трубопроводы для транспортировки газа
- К 1 категории относятся магистральные трубопроводы для транспортировки газа под давлением от 6 до 12 атмосфер включительно. Такой газопровод высокого давления используется для перекачки газообразных веществ по магистральным линиям и обеспечения групповых потребителей. В данном случае подача газа с такими параметрами осуществляется до газораспределительных станций, где осуществляется снижение давление до требуемых параметров. В некоторых случаях монтируются на предприятиях для обеспечения топливом определенных технологических процессов.
- Во 2 категорию так же относятся линии высокого давления, но рабочие параметры газа уже ниже. По таким трубопроводам транспортируется топливо с давлением от 3 до 6 атмосфер. Так же применяются для магистральной разводки и снабжения газом котельного оборудования.
- Газопроводы среднего давления предназначены для работы с топливом при давлении от 0,05 до 3 атмосфер. Среднее давление газа применяется для обеспечения отдельных видов потребителей.
- К жилым домам газ подается по сетям низкого давления, которое не должно превышать 0,05 атмосфер. Именно такие газопроводы используются в квартирах или при подключении частных домов.
Устройства распределения и регулировки давления газа
Понятно, что для соединения трубопроводов различной категории требуется регулятор давления газа в магистралях. Для этого используются газорегуляторные пункты, которые представляют собой набор специального оборудования для управления потоками топлива.

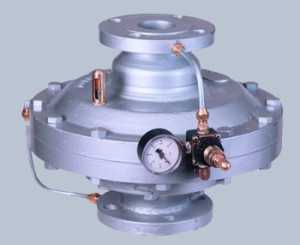

Регулятор давления газа
В состав современного ГРП входят:
- Редукционные агрегаты, предназначенные для снижения давления газа.
- Коммутационная аппаратура, используемая для перераспределения потоков топлива по отдельным потребителям и различным магистралям.
- Контрольные приборы (манометры, расходомеры), позволяющие контролировать параметры работы системы.
- Оснащение для очистки газово смеси (фильтры).
Схема газораспределительного пункта (ГРП) современного поколения достаточно сложная. Данное устройство оснащается системами автоматического регулирования параметров работы системы, что позволяет не только упростить контроль рабочих режимов, перераспределение потоков, но и обеспечить безопасность эксплуатации газовых магистралей и оборудования.
↑Какие магистрали используются для снабжения различных потребителей
Вышеуказанный СНиП четко определяет сферу применения газопроводов определенной категории. Понятно, что осуществлять подвод газа по магистралям высокого давления к бытовым потребителям нецелесообразно, так как потребуется установка редукционного оборудования перед каждым прибором.
Итак, сфера применения газовых магистралей различного давления следующая:
Линия высокого давления газа первой категории
- Линия высокого давления первой категории используется только для снабжения промышленных потребителей, технология работы которых требует значительного расхода и давления топлива (сталеплавильные печи и другое подобное оборудование). Кроме того, такие магистрали используют для подачи топлива на котельные таких предприятий, при условии, что они оснащены соответствующим оборудованием. Подключение к системе газоснабжения в этом случае выполняется в соответствии со специально разработанным проектом.
- К остальным производственным помещениям газ может подаваться по линиям высокого давления 2 категории. Такая же магистраль используется для снабжения различных типов котельных (пристроенные, крышные, встроенные), устанавливаемых для отопления производственных зданий.
- Среднее давление газа в магистралях используется для обеспечения бытовых и административных помещений, котельных для их отопления. Кроме того такие же магистрали прокладываются и для обеспечения общественных построек, для снабжения которых требуется увеличенный объем газообразного топлива.
- Все бытовые потребители подключаются только к линиям низкого давления, которые могут обеспечить максимальную безопасность эксплуатации. Использование магистралей высокого и среднего давления для снабжения жилых зданий не допускается.
Немного информации об эксплуатации газовых линий и оборудования

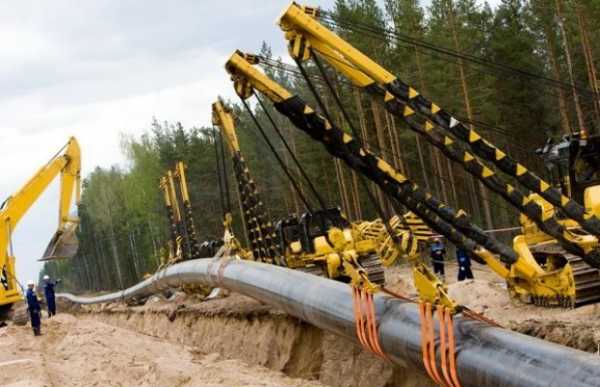

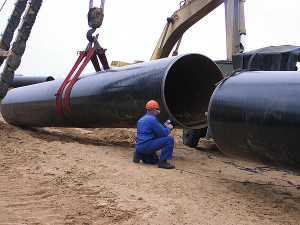

Монтаж магистрального газопровода
Эксплуатация систем газоснабжения, монтаж магистралей и подключения различных потребителей должно осуществляться в строгом соответствии с установленными правилами.
В первую очередь необходимо запомнить следующие моменты:
- Все работы, связанные с монтажом газовых магистралей или внутридомовой разводки должны выполняться только специализированными предприятиями, имеющими лицензию на осуществление такой деятельности.
- Самостоятельное изменение схемы прокладки газовых линий (даже газопроводов низкого давления) запрещено.
- Установка и подключение новых газовых потребителей (котельное оборудование, водогреющие колонки) так же выполняется специалистами на основе разработанных технических условий.
Помните, самостоятельное выполнение работ или поручение ее выполнения лицам, не имеющим разрешения или лицензии, может привести к возникновению аварийных ситуаций, связанных с утечкой газа.
Доверьте решения всех вопросов, связанных с установкой газовых магистралей и подключением оборудования специалистам. Так будет безопасней и надежней.
vsetrybu.ru
Газопровод — среднее давление — Большая Энциклопедия Нефти и Газа, статья, страница 1
Газопровод — среднее давление
Cтраница 1
Газопроводы среднего давления от 0 05 до 3 кгс / см2 служат для снабжения газом отопительных котельных и промышленных предприятий. Газопроводы высокого давления от 3 до 6 кгс / см2 служат для снабжения газом промышленных предприятий с большим потреблением газа. [1]
Газопроводы среднего давления от 0 05 до 1 ати служат для снабжения газом отопительных котельных и промышленных предприятий. Газопроводы высокого давления от 1 01 до 3 ати служат для снабжения газом промышленных предприятий с большим потреблением газа. [2]
Газопроводы среднего давления ( до 0 1 МПа) испытывают воздухом на прочность давлением 0 2 МПа и на плотность давлением 0 1 МПа. Наполнение газопроводов водой или водными растворами не допускается. [3]
Газопроводы среднего давления на коммунальных, промышленных предприятиях, в отопительных и производственных котельных испытывают на прочность и плотность воздухом, а высокого давления от 3 до 12 кгс / см2 на прочность водой и на плотность воздухом. [5]
Газопроводы среднего давления от 0 005 МПа до 0 3 МПа испытывают на прочность давлением 0 4 МПа в течение 4 5 ч, при этом падение давления не допускается, и на плотность давлением 0 3 МПа в течение 12 ч, при этом падение давления не должно превышать 1 % от начального давления. [6]
Газопроводы среднего давления на коммунальных, промышленных предприятиях, в отопительных и производственных котельных испытывают на прочность и плотность воздухом, а высокого давления от 0 3 до 1 2 МПа на прочность водой и на плотность воздухом. [7]
Газопроводы среднего давления 500 — 3 000 мм вод. ст. ( 3 ати или 3 кГ / см2) снабжают газом некоторые отопительные котельные и промышленные предприятия. [8]
Газопроводы среднего давления испытываются на плотность на полуторное рабочее давление, но не ниже, чем на 1 атм, при этом падение давления воздуха допускается не более 1 5 % в час от начального давления. Заполнение газопровода воздухом производится до начала испытания не менее как за 3 часа, чтобы температура воздуха в газопроводе сравнялась с температурой воздуха помещения. [9]
Газопроводы среднего давления от 0 05 до 1 ати служат для снабжения газом отопительных котельных и промышленных предприятий. Газопроводы высокого давления от 1 01 до 3 ати служат для снабжения газом промышленных предприятий с большим потреблением газа. [10]
Для газопроводов среднего давления минимально допустимые 0 4 — 0 5 кг / см2 определяются не только регуляторами, но как уже отмечалось, и горелками крупных потребителей. [11]
Режимы газопроводов среднего давления определяются режимами работы газгольдерных станций, питающих эти газопроводы газом, и теми минимальными давлениями, которые необходимы для обеспечения нормальной работы городских регуляторных установок и инжекционных горелок коммунальных и промышленных потребителей газа. [12]
Для газопроводов среднего давления величина входного давления, если не известны расчетные потери давления до регулятора, принимается в пределах 0 5 — 1 ат и величина выходного давления — 0 03 — 0 05 ат. При проектировании газовых сетей города потери давления до регулятора и величина давления на входе и выходе регулятора принимаются расчетные. [14]
Из газопроводов среднего давления газ поступает через районные регуляторные станции в сети низкого давления, из которых по ответвлениям подается к потребителям — в жилые дома и мелкие коммунальные или промышленные предприятия. Снабжение газом крупных коммунальных и промышленных предприятий производится из распределительных газопроводов среднего или высокого давления. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
Газопроводы низкого высокого среднего давления
Система газоснабжения представляет собой сложный комплекс сооружений, предназначенный для транспортировки, обработки и распределения газа потребителям. В систему газоснабжения входят газовые сети (газопроводы) низкого, среднего и высокого давления ; газораспределительные станции, газорегуляторные пункты и установки; службы и вспомогательные сооружения, предназначенные для нормальной работы системы. Система должна быть надежной, бесперебойной и безопасной в эксплуатации, удобной и простой в обслуживании, а также должна предусматривать возможность отключения отдельных элементов или участков для производства ремонтных работ. (При желании весь путь газа описан в этой статье).
Основным элементом газовых сетей являются газопроводы, которые классифицируются по следующим признакам. По давлению: газопроводы низкого давления — до 5кПа; газопроводы среднего давления — 5кПа — 0,3МПа; газопроводы высокого давления — 0,3 — 1,2МПа. (Высокого давления I категории 0,6 МПа – 1,2 МПа, II категории 0,3-0,6Мпа). Газопроводы, в зависимости от давления газа имеют охранную зону, о чем описано в соответствующей статье: охранная зона газопровода, размеры, определение места прохождения газопровода.
Газопроводы низкого давления служат для снабжения газом бытовых потребителей, предприятий общественного питания, небольших отопительных котельных.
Газопроводы среднего давления и газопроводы высокого давления служат для подвода газа к городским распределительным сетям низкого и среднего давления через газораспределительные пункты (ГРП), а также для подачи газа через ГРП и газорегуляторные установки (ГРУ) к промышленным и коммунальным предприятиям.
Из городских газопроводов высокого давления природный газ через ГРП и ГРУ поступает всем потребителям города. Обычно городские газопроводы высокого давления сооружаются в виде колец, полуколец или лучей. Связь между газопроводами с различным давлением газа осуществляется только через ГРП.
По местоположению относительно отметки земли газопроводы подразделяются на подземные (подводные) и наземные (надводные).
По назначению в системе газоснабжения — на городские магистральные (от газораспределительной станции (ГРС) до головных ГРП), распределительные (от ГРП до вводов в здание, включая отключающее устройство на вводе в здание), импульсные (от газового оборудования до контрольно измерительных приборов) и продувочные (газопроводы для удаления воздуха из системы газоснабжения).
По расположению в системе газоснабжения потребителей — наружные (уличные, квартальные, дворовые, межцеховые, межпоселковые) и внутренние (внутрицеховые, внутридомовые — от ввода в здание до потребителя).
По конфигурации — на кольцевые, полукольцевые, тупиковые и смешанные.
По материалу труб — на стальные, полиэтиленовые (обозначение Пэ), резинотканевые (к плите, например).
Трассы газопроводов обычно проектируются по кратчайшему расстоянию до потребителя. Обычно газопроводы прокладываются в населенных пунктах по свободным от строительных сооружений местам — проездам, улицам.
При разработке систем газоснабжения учитываются естественные и искусственные препятствия. Число переходов через них должно сводиться к минимуму. Так, подводные переходы осуществляют несколькими нитками. Газопроводы при подводной прокладке покрываются изоляцией весьма усиленного типа.
Природный газ от городских распределительных сетей поступает на территорию промышленного предприятия через главное отключающее устройство, которое расположено вне территории предприятия в доступном и удобном для обслуживания месте. На вводе газопровода в цех отключающее устройство может устанавливаться либо снаружи, либо внутри здания. Внутри здания (цеха) газопроводы прокладываются по стенам или колоннам в виде тупиковых линий (кольцевые газопроводы сооружаются только в особо ответственных цехах). Отключающие устройства устанавливаются также перед каждым потребителем газа. С целью освобождения газопроводов от воздуха (перед пуском газопровода в эксплуатацию) или газа (при выполнении ремонтных работ) газопроводы промышленных предприятий оборудуются продувочными трубопроводами. Отводы к продувочным трубопроводам предусматриваются в конце каждого тупикового участка и перед последним отключающим устройством потребителя газа.
Расстояния между газопроводами и различными коммуникациями регламентируются правилами безопасности в газовом хозяйстве и называется охранной зоной газопровода .
Для распределения природного газа промышленным предприятиям применяются следующие системы газоснабжения:
— одноступенчатые, состоящие из газопровода низкого или среднего или высокого давления;
— двухступенчатые, состоящие из сетей среднего и низкого или высокого и низкого давления;
— трехступенчатые, состоящие из сетей высокого, среднего и низкого давления;
Многоступенчатые, включающие газопроводы низкого, среднего и высокого давления .
В небольших городах и населенных пунктов обычно принимают двухступенчатую систему. При невозможности прокладки газопровода высокого давления (в местах наибольшего скопления населения) проектируют газопроводы среднего давления или применяют трехступенчатую систему.
Многоступенчатые системы газоснабжения с газопроводами высокого давления применяют только в крупных населенных пунктах. Кольцевые системы газоснабжения обычно прокладываются в крупных и средних населенных пунктах, а небольших городах используются тупиковые системы газоснабжения.
Крупные потребители природного газа (например, ТЭЦ, крупные заводы, химические комбинаты) могут подключаться через специальные газопроводы к ГРС или магистральным газопроводам .
Для тех, кто интересуется собирается газифицировать свой дом рекомендую статью про описание различия газоснабжения частного дома средним и низким давлением газа.
Для эксплуатации подземных газопроводов необходимо вести соответствующую документацию.
Если статья оказалась полезной, в качестве благодарности воспользуйтесь одной из кнопок ниже — это немного повысит рейнинг статьи. Ведь в интернете так трудно найти что-то стоящее. Спасибо!mingas.ru
Давление газа в газопроводе дома – каким оно должно быть? + Видео
Газификация частного сектора – сегодня норма жизни, хотя каких-то десять лет назад об этом многие могли только мечтать. Однако использование газа большим кругом потребителей вызывает ряд проблем, о которых следует знать заранее. Эти знания пригодятся вам при выборе жилья или покупке дорогостоящих газовых котлов и прочего оборудования, потребляющего голубое топливо.
Газовые вены – как циркулирует газ по системе?
Прежде, чем газ загорится голубым пламенем на вашей кухонной плите, он проходит сотни и тысячи километров по газопроводам. Самой главной артерией газотранспортной системы является газовая магистраль. Давление в таких магистралях очень большое – 11,8 МПа, и совершенно не подходит для частного потребления.
Голубое пламя газа на кухонной плите
Однако уже в газораспределительных станциях (ГРС) происходит снижение давления до 1,2 МПа. Кроме того, на станциях происходит дополнительная очистка газа, ему придается специфический запах, который ощутим человеческим обонянием. Без одоризации – так называется этот процесс – мы бы не ощущали наличие газа в воздухе при его утечке, поскольку сам по себе метан не имеет ни цвета, ни запаха. Для придания запаха зачастую используют этантиол – даже если в воздухе будет находиться одна часть этого вещества на несколько десятков миллионов частей воздуха, мы почувствуем его наличие.

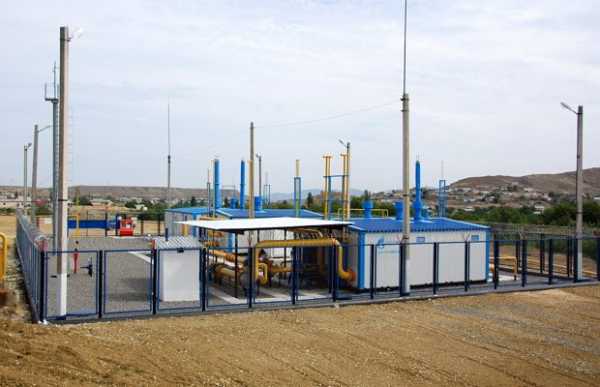

Газораспределительная станция
Из газораспределительных станций путь газа пролегает к газорегуляторным пунктам (ГРП). Эти пункты фактически и являются точкой распределения голубого топлива между потребителями. На ГРП автоматическое оборудование контролирует давление и распознает потребность в его повышении или понижении. Также на газорегуляторных пунктах происходит еще один этап фильтрации газа, а специальные приборы регистрируют степень его загрязнения до и после очистки.
Низкое или среднее – какое давление лучше?
Раньше большинство жилых домов снабжались газопроводом низкого давления (0.003 МПа), поскольку магистраль со средним давлением (0.3 МПа) требует более масштабных монтажных работ и закупки специального оборудования, которое снижает давление непосредственно на входе газа в трубы внутри дома.
Однако с ростом количества потребителей в газопроводе низкого давления топлива может попросту не хватать на всех – особенно это становится заметно зимой, когда большинство включает на полную мощность газовые котлы. В системе со средним давлением такая проблема практически исключена. Следует учитывать и высокие требования современных газовых котлов. При недостаточном давлении многие агрегаты в лучшем случае выдают меньшую мощность, чем указал производитель, а в худшем случае – отключаются до момента появления нужного давления в системе.
Современные газовые котлы
Приобретать дорогостоящие котлы потребителям низкого давления – все равно, что выбрасывать деньги на ветер, поскольку такая покупка себя совершенно не оправдает. Решать проблему с перебоями газа приходится самим потребителям. Как вариант, можно приобрести комбинированный твердотопливный котел, который можно загружать твердым топливом во время отсутствия или слишком низкого давления газа. На кухне же можно пользоваться баллоном со сжиженным газом, установив одну конфорку под такой тип топлива.
При повышенном давлении ситуация ничуть не лучше – если в домах не установлены распределительные аппараты, повышается риск возникновения аварийных ситуаций. Поскольку газ с низким давлением считается более безопасным, его использование предписано в общественных учреждениях, таких как школы, детсады, больницы, а также заводы и предприятия различного типа, где газ используют в целях отопления. Также газовые магистрали с низкими показателями прокладывают в небольшие населенные пункты.

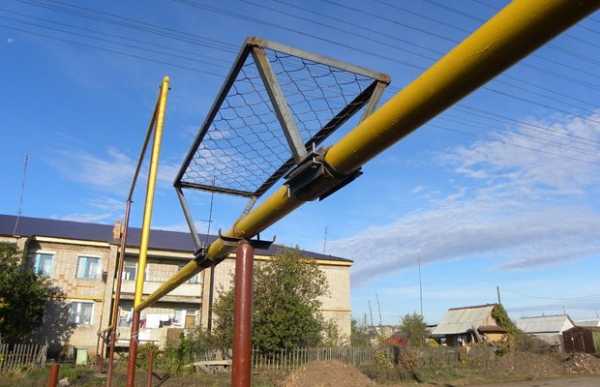

Газовая магистраль в небольшом населенном пункте
В крупных городах с высоким социальным статусом прокладывают газопровод с высоким давлением. Решение об этом принимают, исходя не только из количества потребителей, но и из их финансовой возможности оплатить приобретение более дорогостоящего и мощного оборудования. По большому счету, потребители не выбирают, каким газопроводом пользоваться, разве что только при выборе места жительства.
Отличие газопроводов по типу прокладки
Газовая магистраль может быть проложена разными способами. Чаще всего сегодня используют кольцевой способ прокладки и тупиковый. В случае с тупиковой сетью газ поступает к пользователю только с одной стороны, тогда как в кольцевой магистрали газ поступает с двух сторон и движется дальше по типу замкнутого кольца.
Прокладка газопровода кольцевым способом
В тупиковой системе существует большой недостаток – когда газовые службы проводят ремонтные или профилактические работы, они вынуждены отключать от газа огромное количество потребителей. Если вы проживаете именно в такой зоне, то при выборе газового котла следует учесть наличие автоматического отключения оборудования при отсутствии давления, иначе агрегат будет работать вхолостую.
Ремонтные работы газовой службы
В кольцевой системе такого недостатка нет – газ поступает с двух сторон. Благодаря этому давление равномерно распределяется между всеми потребителями, тогда как в тупиковой системе чем дальше будет находиться дом от ГРП, тем меньше давление будет в трубе. Опять же, этот фактор следует учесть при покупке дома – чем дальше дом находится от газорегуляторного пункта, тем сильнее нивелируется качество газоснабжения.
Причины отключения газа – ремонт или профилактика?
Поломки в системе газоснабжения – явление довольно редкое. Чаще всего отключение газа происходит по той причине, что кому-то из потребителей понадобились услуги газовой службы по замене или переустановке газового оборудования. Только специалист может осуществлять подобные процедуры, и желательно, чтобы это был мастер с большим опытом подобных работ. Газовую трубу обесточивают в том случае, если необходима ее обрезка.
Обесточивание трубы
В частном секторе сделать это намного проще, чем в многоэтажном доме. Если частник может попросту закрыть кран, то житель многоэтажки сначала должен получить специальное разрешение от соответствующей инстанции.
Закрытие крана
Советоваться со специалистами следует и в случае необходимости установить или поменять тот или иной аппарат, который будет подключен к газовой магистрали. Как уже было отмечено выше, разное оборудование предназначено для разных состояний самого газа в сети. Именно по причине неосведомленности потребителей им приходится впоследствии переделывать целые проекты. Поэтому всегда сначала подбирайте оборудование, и только потом приступайте к составлению проекта. Пренебрегать давлением газа в системе нельзя ни в коем случае, иначе это может обернуться весьма плачевными ситуациями.
remoskop.ru
Газопровод — среднее давление — Большая Энциклопедия Нефти и Газа, статья, страница 2
Газопровод — среднее давление
Cтраница 2
Для газопроводов среднего давления диаметром свыше 250 мм максимальная длина испытуемого участка равна 5 0 км. Для газопроводов высокого давления 0 3 — 0 6 МПа диаметром 200 — 800 мм максимальная длина испытуемого участка равна 5 0 км. Для газопроводов высокого давления 0 6 — 1 2 МПа диаметром 200 — 400 мм максимальная длина испытуемого участка равна 5 0 км, а диаметром 500 и 600 мм — 4 0 км. [16]
На газопроводах среднего давления струя газа, выходящего из места повреждения, не только создает опасность, но и мешает качественно выполнить работы по установке и подгонке бандажа или прекращению выброса газа какими-либо другими способами. [17]
На газопроводах среднего давления ( Ру до 10 кгс / см2) устанавливают сальниковые муфтовые краны из серого чугуна с Dy25 — 50 мм, бронзовые с /) у10, 15 и 20 мм; сальниковые фланцевые краны из серого чугуна с Dj 25 — 80 мм. [18]
В газопроводах среднего давления, где перепад давления измеряется тысячами миллиметров водяного столба, и тем более в газопроводах высокого давления с потерями давления, достигающими нескольких атмосфер, движение газа происходит с изотермическим изменением ( увеличением) объема и скорости потока. [19]
На газопроводах среднего давления на обработанную поверхность стальной вставки напыляют в горячем состоянии слой порошкового материала ( полиэтилена, полипропилена) толщиной 0 5 мм. Напыление производят с помощью аппаратов УПН-6 или УПН-7. Далее монтаж стыка производят аналогично стыку без напыления. Таким образом, в практике строительства подземных газопроводов имеется пока очень ограниченный набор стыковых соединений. Так, на газопроводах из труб на основе полиолефинов неразъемные стыки делают сварными встык или враструб, а неразъемные соединения со стальными трубами — раст-рубно-контактным способом. [20]
В газопроводах среднего Давления, где перепад давления измеряется тысячами миллиметров водяного столба, и тем более в газопроводах высокого давления с потерями давления, достигающими нескольких атмосфер, движение газа происходит с рзотермическим изменением ( увеличением) объема и скорости потока. [21]
Вывод: газопровод среднего давления к котельной депо не герметичен. [23]
ГСД — газопровод среднего давления; ГИД -; газопровод низкого давления; КЗ — катодные зоны; A3 — анодные зоны; ИП — измерительные пункты. [25]
При трассировке газопроводов среднего давления необходимо учитывать питание газом городских регуляторных установок по наиболее коротким путям и снабжение ими газом крупных потребителей. [27]
При расчете газопроводов среднего давления скорость газа может быть принята 25 — 30 м / сек и выше в зависимости от имеющегося исходного и требуемого рабочего давления перед горелкой. [29]
Страницы: 1 2 3 4
www.ngpedia.ru
Диаметр газопровода, категории по давлению, надземная и подземная прокладки – термины требующие пояснения.
Как построить газопровод. Начало – половина дела
Прежде чем приступать к прокладыванию газовых коммуникаций, надо собрать подписи соседей, которые находятся в непосредственной близости к вашему участку. Затем надо обратиться в городскую газовую службу, чтобы получить разрешение подключиться к действующему центральному газопроводу.
Проект газификации дома должен быть составлен с учетом индивидуальных особенностей земельного участка, где будет проходить газовая труба. Для составления оптимальной схемы постройки газопровода узнают, где находится ближайшая магистраль, учитывают величину давления газа в ней. Это важно, поскольку категории газопроводов делятся по давлению газа. Знать категории газопровода, проведенного по вашему участку необходимо, чтобы обозначить в проекте, какова будет охранная зона магистрали, чтобы ненароком при проведении дальнейших строительных работ или облагораживания участка не повредить трубы.
Классификация газопроводов по давлению
Категории газопроводов выглядят следующим образом:
- магистрали низкого давления с рабочим давлением газа до до 0,005 Мпа включительно;
- магистрали среднего давления с рабочим давлением газа от 0,005 МПа до 0,3 МПа;
- магистрали высокого давления:
- Газопроводы I категории, рабочее давление которых составляет для газовоздушных смесей — 0,6 Мпа, для сжиженного углеводородного газа (СГУ) — до 1,6 Мпа;
- газопроводы IIкатегории с рабочим давлением газа до 0,6 Мпа.
Для частных домовладений вполне подойдут газопроводы низкого давления.
Магистрали с низким давлением применяются для доставки газа в жилые дома, общественные здания, котельные и прочие объекты. К таким коммуникациям можно врезать частных потребителей. Охранная зона для газопровода низкого давления составляет 2м в обе стороны от трубы. Газовые коммуникации среднего и высокого давления нужны для запитывания городских распределительных сетей и снабжают промышленные предприятия, где технологический процесс требует большого давления газа свыше 0,6 МПа. Охранная зона газопровода высокого давления равна десяти метрам в обе стороны от трубы, если это I категория, и 7 метров, если II категория. Как видим, с ростом давления охранная зона увеличивается, поскольку риски от нечаянного повреждения трубы возрастают значительно.

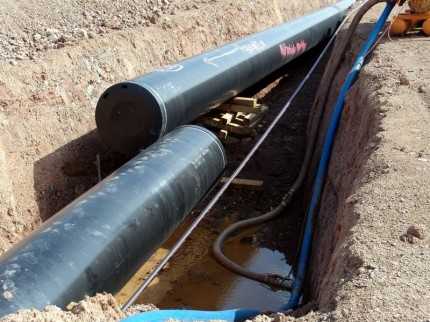

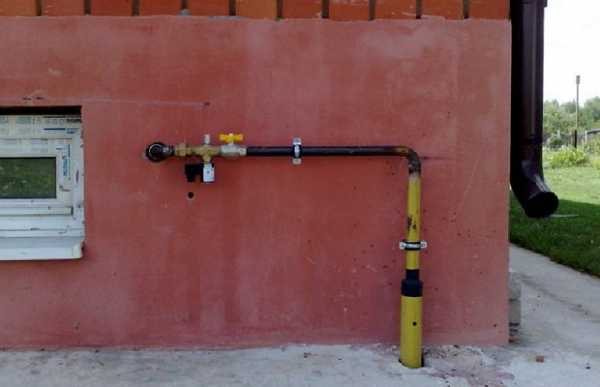

Нормы прокладки газопровода
По утвержденным нормативам прокладка наземных газовых коммуникаций располагается в 320мм от поверхности земли и не меньше, трубы должны находиться в местах, где нет пешеходных дорожек или стоянок автотранспорта. Прокладка уличных магистралей начинается после определения ближайшей точки к группе жилых газифицированных домов. В данной точке делается ответвление, которое затем подсоединяют к центральному газопроводу.
При строительстве подземной магистрали также определяют ближайшую точку по горизонтали от здания до места планируемой установки магистрали. В одной траншее допускается укладывать две трубы, но с условием, что они будут располагаться на разных высотах. Причем, если диаметр трубы не более 300 мм, то расстояние между ними надо выдержать 0,4 м. Запорная арматура при подземной прокладке располагается на расстоянии 2-х метров от здания. Более подробные моменты процесса могут подсказать профессионалы.
