Где искать металлолом и где лежит лом черных металлов
Сегодня всё больше людей регулярно задаются вопросом – где найти металлолом? Действительно, если раньше этим чаще интересовались пионеры, собирающие чермет — то сегодня металлическое вторсырье ищут и весьма серьезные люди. Ведь он имеет довольно высокую стоимость, так что, сдавая металлолом в соответствующие пункты, можно прилично заработать. Вот только мест, где можно легко отыскать несколько тонн (а лучше – несколько десятков или сотен тонн) сегодня не слишком много. Поэтому, чтобы найти чермет, к поискам следует приступать, тщательно проанализировав и продумав ситуацию.
Сразу рекомендуем посмотреть видео — Где найти металлолом, сдаем чермет
Вообще же мест, где остался металлолом, в нашей стране довольно много. Во времена СССР большинство рабочих не обращало никакого внимания на такие мелочи, как сломавшийся и списанный станок, трактор или даже комбайн. К тому же, свою роль сыграло обилие мощнейших индустриальных объектов, которые после развала великой державы были частично растащены, частично заброшены. В каждом городе ходят легенды, как когда-то на одном из крупных предприятий города были закопаны тонны меди, или алюминия или чермета — таким образом раньше избавлялись от неиспользуемого сырья и чтобы избежать наказание просто от него избавлялись. Итак, перечислим основные места,
Можно найти металлолом даже в болоте — но достать его оттуда нереально
Поля
Напомним, что про металлолом в земле мы уже писали, здесь скажем конкретно о с/х полях. В первую очередь огромные, мощные машины находили применение на бескрайних полях. Это грузовики, трактора, комбайны и многие сопутствующие инструменты – от сеялок до плугов.
При интенсивном использовании тяжелая техника регулярно выходила из строя. Чтобы экономить время, её не возили на базу для ремонта – вышедшие из строя детали меняли прямо в поле. Новые устанавливали на трактор или комбайн, а так как особой отчетности никто не требовал – чаще рабочим верили на слово – то поврежденные детали просто выбрасывали. Причем, детали эти были вовсе не мелкими – один только трак от гусеницы трактора (который, кстати, чаще всего и попадается в полях) вполне тянет на несколько килограмм, а у некоторых моделей – до 15 килограмм. Поэтому несколько таких находок уже повиснут приятной тяжестью в багажнике автомобиля.
Трак от гусеницы трактора — наиболее частая находка в полях
Поле вполне может иметь площадь в сотни квадратных километров. Поэтому обходить его всё, надеясь наткнуться на находку, просто глупо – на это уйдут месяцы непрерывной работы. К счастью, трактористы и комбайнеры никогда не бросали металл прямо на поле – здесь он мог повредить технику. Так что, детали аккуратно выбрасывали на самую обочину поля – дальше нести тяжесть было лень, а ближе оставлять – опасно. Благодаря этому, наши современники точно знают,
Если повезет можно даже найти целиком брошенный трактор, но это уже совсем в глухих местах
Но важно знать не только, где найти металлолом для сдачи, но и когда его лучше всего искать. Оптимальное время – весна, когда снег уже растаял, а земля немного подсохла. В это время не придется столкнуться с работниками, мешая им, да и травы, усложняющей поиск также нет. Впрочем, если имеется хотя бы самый слабый и дешевый металлоискатель, трава не доставит проблем – уж трак весом в 5 килограмм на глубине в 20-40 сантиметров он легко обнаружит.
Ремонтные базы
Ещё одним весьма хлебным местом для людей, раздумывающих, где взять металлолом, являются ремонтные базы. Четверть века назад такие были в каждом колхозе. Здесь та же история, что с полем – изношенные или поврежденные детали менялись на новые, после чего просто выбрасывались.
Серьезным плюсом можно назвать то, что ремонтировались там не легковые автомобили, а тяжелая техника. Даже один болт с гайкой, найденные здесь, могут весить несколько сотен грамм. Также поисковиков, ищущих, где есть металлолом, порадует тот факт, что детали не разбрасывались по всей территории, а просто сваливались в место (обычно неподалеку от боксов), где они не будут мешать. Не придется собирать железки по одной – можно набрести на целый клад на несколько тонн или даже больше.
Единственный минус – такие места почти всегда уже вывезены местными жителями или просто предприимчивыми людьми. Но если удастся наткнуться на такую свалку – можете считать, что вам здорово повезло. На несколько дней или даже недель вопрос, где достать металлолом, будет для вас закрыт.
Свалки
Однако, многих поисковиков (особенно начинающих) интересует, где найти металлолом в городе – искать по полям и заброшенным деревням они ещё не привыкли. Что ж, лучшим решением для них могут стать свалки. Не стоит морщить нос – на свалки действительно каждый год отправляются многие тонны черных и цветных металлов. Главное привыкнуть к весьма неприятному запаху (особенно в жаркое лето) и заняться делом. Однозначно сказать, где находится металлолом на свалке, невозможно – все содержимое вываливается в общие кучи. Поэтому стоит просто прогуливаться между горами мусора, высматривая в них полезные вещи. Кстати, если вы решили начать поиск на свалках, стоит научиться разбираться в металлах, чтобы не сдавать лом меди, алюминия, свинца, бронзы и другие цветные металлы по цене чермета. Тогда прибыль может серьезно возрасти.
Не самое приятное и лучшее место для поиска лома, но все же металлолом там есть
Конечно, имеется немало других мест, где можно найти металлолом, но перечисленные выше часто приносят удачу, и не требуют длительной подготовки.
xlom.ru
Поиски металла с металлоискателем: где искать металлолом?
Советы кладоискателям, собирающим металлолом: имеет ли смысл собирать металлолом для продажи, где искать металлом.
Очень часто искатели кладов, проверяя каждый сигнал металлоискателя, мечтают отыскать старинные монеты. Но, к сожалению, опять попадается очередная железка. Это разочарование испытывал хотя бы раз в жизни любой, кто искал сокровища. Вместо полезной находки обнаружить ржавый кусок металлолома – это вряд ли можно назвать удачей.
На форумах «копателей» часто пишут сообщения о том, что находят горшочки с монетами. Человек верит и копает снова и снова, надеясь вместо куска железа отыскать настоящий клад. Но очередной поиск завершается неудачей. Что же делать и куда девать металл, который вы вырыли вместо старинных монет? Можно его закопать, оставить лежать или постараться донести до оставленного автомобиля. Последний вариант можно назвать самым разумным, ведь так вы сможете окупить расходы, связанные со своим хобби (траты на бензин, покупка нового металлоискателя и пр.).
Металлолом или монеты: что выгоднее искать?
Металлопоиск является делом энергозатратным, причем результат часто зависит от удачливости того, кто ищет.
Не всем хочется нести к автомобилю кусок железа, который он выкопал в месте предположительного нахождения монет. Чтобы не тратить лишние силы, можно оставить все свои находки до окончания «копательных работ», потом пройтись по ним и забрать в машину. Собранный металлолом можно отвезти в пункт приема, чтобы хотя бы немного заработать на находках.
Копать чермет бывает выгоднее, чем искать монеты. Стоимость найденных денег может быть небольшой, так как не все они сохраняются хорошо. Многим копателям известно, что найти монеты, принадлежащие к группе качества VF, весьма сложно. Чаще попадаются «какалики», а также монеты качества F. Между прочим, многие жители деревень давно освоили поиск и сдачу металлолома. Для этого им не нужен многофункциональный и дорогой металлоискатель.
Конечно, поиск с металлоискателем металлолома и монет – вещи разные. Если первое – рутинная работа, то второе – приятное хобби, от занятия которым человек получает массу положительных эмоций. Копать металл или продолжать искать монеты – это дело каждого. Получить удовольствие от перетаскивания тяжелого лома к автомобилю вряд ли удастся. Но вот заработать получится, если всерьез заняться этой работой. Тем более, что найти черный металлический лом намного проще старинных монет.
Где искать металлолом?
Если вы не знаете, где искать металлолом, то вот несколько советов. Мест, где находится черный металл, очень много. В избытке его можно отыскать на полях. Здесь находят запчасти колхозных тракторов и другой сельскохозяйственной техники. Детали эти очень тяжелые, поэтому и заработать на них можно прилично. При поиске на полях нужно начать с краю. Именно там обычно ремонтируют технику, выбрасывая сломанные детали под кусты или в овраги. Постепенно это все зарастает травой, но с металлоискателем найти «захоронку» не составит труда. Стоит изучить также историю места, где собираетесь копать. Может, где-то поблизости была кузница. Там также можно найти много лома.
Часто черный металлолом находят почти на поверхности. Так, когда-то искатели на опушке леса отыскали место, где было много металлических пластин. Вес каждой из них – около 5 кг. С опушки тогда привезли около тонны металла. Крупные железки при обычном копе находятся редко. Но за сезон можно отыскать до тонны чермета. Полученные от сдачи металлолома деньги можно потратить на апгрейд своего металлоискателя. На месте старых деревень находят чаще всего мелкие железки. Но кажущийся на первый взгляд обломок металла может оказаться довольно тяжелым и его трудно донести до авто.
Выкопанное из земли железо не нужно оставлять на поле, чтобы не было неприятностей с колхозниками (те впоследствии могут косо смотреть на кладоискателей). Если копаете на месте нежилой деревни, то найденное железо рекомендуем складывать в одном месте. Поиски с металлоискателем вы будете вести не один день, а постоянно натыкаться на ранее найденное железо будет не слишком рационально. Так будет удобнее перенести находки в машину, если вы решите отвезти их в пункт приема металла. Не нужно будет бегать по всему полю.
Также читайте:
3monety.ru
Где взять металлолом или как заработать на железе
Каждое государство на планете выражает интерес к добыче и производству металлов высокого качества. Процесс должен являться наименее затратным и экологически чистым. Добыча железных руд требует существования природных ресурсов, нуждается в высокотехнологичном оборудовании и обходится дорого.
Содержание статьи:
Источник дополнительного заработка
Вторичная переработка металлов способна снизить затраты на производство, сократить потребление природных ресурсов и решить проблему загрязнения окружающей среды. Поиск металлолома может стать любому интересным. Это и увлекательный процесс, и источник дополнительного заработка. Собирать его можно бесплатно. Стоимость, по которой металлический лом принимают в пунктах переработки, колеблется в зависимости от региона. Данный вид заработка приносит доход людям, занимающимся его сбором, сортировкой и сдачей в пункты утилизации независимо от территории, поиск металлолома в Сибири ничем не отличается от территории Дальнего Востока или иных частей страны.
Поиск металлолома — у новичка может вызвать определенные вопросы. Прежде всего нужно определиться с тем, где проводить поиск.
Стоит назвать места, где собирать металлолом конструктивно:
- на сельскохозяйственных и фермерских полях;
- в лесах;
- на заброшенных полигонах;
- на территории старых ремонтных баз;
- на закрытых и заброшенных заводах и предприятиях;
- на свалках;
- в городской черте;
- в сельской местности.
Чтобы узнать, где взять металлолом достаточно изучить содержимое собственных кладовок, гаражей, сараев и других помещений, где хранятся вышедшие из строя приборы.
Сбор металлолома на сельскохозяйственных и фермерских полях
Для поиска металлолома подходят заброшенные поля и заросли растительности, расположенные в непосредственной близости. Можно найти старые детали от тракторов или другой сельскохозяйственной техники. Из-за больших габаритов ремонт происходит на поле, а вышедшие из строя детали оставляют там же. Края сельскохозяйственных полей буквально усыпаны металлическими предметами, подходящими для вторичной утилизации.
Поиск металлолома в лесах
Территория России хранит в своих лесах большое количество военной техники. Страшное наследство осталось со времен сражений. Многие из этих «кладбищ военной техники» давно заброшены. Вывозить и утилизировать такие отходы нерентабельно. Решение экологических проблем по очистке лесных массивов от металлолома лежит на плечах энтузиастов и людей, занимающихся сбором и сдачей в пункты приема вторсырья. Металлолом в лесу может оказаться небезопасным из-за возможности нахождения не утилизированных боеприпасов.
Сбор металлолома на военных полигонах
На полигонах и стрельбищах можно обнаружить большое количество гильз и даже муляжей военной техники. Поиск металлических предметов требует наличия специального оборудования. Лучшее время для поиска — ранняя весна. В этот период сходит снег и земля становится рыхлой, что позволяет обнаружить и легко извлечь из земли металлический лом.
Сбор металлолома на неработающих ремонтных базах
Множество таких баз уже опустошены, но изредка «добытчикам» может улыбнуться удача. На таких базах чинили крупногабаритную технику. Каждая найденная деталь много весит. Поиск подходящих для утилизации металлических отходов здесь облегчен из-за того, что все они хранились в четко установленных местах. Поэтому обнаружив залежи металлического лома не нужно тратить время на сканирование каждого сантиметра территории.
Поиск металлолома на заброшенных заводах и предприятиях
Почти в каждом городе России найдется одно или несколько неработающих предприятий. На их территории часто обнаруживают залежи алюминия, черных металлов или меди. Большинство заводов давно исследованы, однако, сбор металлолома в такой местности прекращать не стоит. Количество закопанных металлических отходов здесь огромно.
Сбор металлолома на свалках
Настоящим Клондайком может стать городская свалка металлолома. Эти места отлично подходят для новичков и профессиональных добытчиков лома. Здесь можно найти различные виды металлов, а также быстро научиться определять их вид и стоимость. Ценными могут оказаться заброшенные свалки, которые уже не слишком популярны у искателей. Не стоит забывать о неприятном специфическом запахе. Лучше всего обзавестись респираторами или другими предметами для защиты дыхательных путей.
Сбор металлолома в сельской местности
Поиск металлических отходов целесообразно вести на территории заброшенных колхозов и деревень, на фермах в земле и по обочинам сельскохозяйственных дорог. Ремонт транспорта производили на месте, а детали выбрасывались на обочины дороги. Для поиска заброшенных деревень лучше обзавестись картами 50-60 годов 20 века, сравнить их с текущим размещением населенных пунктов, обратить внимание на территории, оказавшиеся заброшенными. Металлический лом можно найти на территориях бывших коровников или мастерских по ремонту сельскохозяйственного оборудования.
Металл в городе
Собирать металлолом в городе можно у остановок общественного транспорта, мастерских по ремонту автомобилей или бытовой техники. Богаты им и строительные площадки, заброшенные дома, гаражные кооперативы. Мусорные контейнеры содержат выброшенную гражданами бытовую технику, электропроводку, металлические трубы. Металлолом в городской черте можно даже найти в парках и на улицах, а также на территориях, оставшихся после сноса жилых домов, особенно в пригородах или частном секторе.
В городской черте намного проще обнаружить места, где взять цветной металлолом, изобилующие латунью и алюминием. Часто в мусорных контейнерах можно найти медь. Ее источником являются электрические провода, некоторые декоративные изделия или посуда и строительные компоненты. Не стоит задумываться о том, где взять медь на металлолом, если рядом есть территории заброшенных металлургических предприятий.
Поиск лома требует времени, усилий и специального оборудования. Металлоискатели различаются по мощности и размеру. Они позволяют обнаружить металлолом в поле или в лесу, но есть приборы способные найти металлические изделия на глубине. В качестве альтернативы подойдут мощные магниты (от 1,2 тонны).
Понадобится транспорт для вывоза металлического лома и территория, на которой его будут сортировать и обрабатывать для сдачи на переработку. Лучше использовать сарай. Важно рассортировать найденный лом, отделить черные металлы от цветных, избавиться от лишних резиновых или пластмассовых деталей в найденных предметах. В неразобранном виде металл не примут на переработку.
musorish.ru
Поиск черного металла металлодетектором | Блог Кладоискателя
Поиск металлолома достаточно интересное занятие и не много даже прибыльное, в крайнем случае бензин, при поиске старинных монет окупает. Из этой статьи вы узнаете, где искать металлолом, сколько можно найти, и рекомендуемые приборы для этого дела.
Опытный кладоискатель знает, сколько он пропускает сигналов который показывают «чер. мет.». А на самом деле ни кто не знает, что там может лежать или гвоздь или какая-та шестеренка от трактора весом 50кг.
То есть, это маленькое хобби может стать дополнительным заработком. В день можно найти 200-400 кг черного металла. Если цена на сегодняшний день 0.30$, то 400 кг это 120$. Согласитесь, таких денег в сутки хватит на скромную жизнь.
Где искать металлолом?
Искать черный металл нужно с умом, просто выйти в первое попавшееся поле и искать сигналы, это будет грубой ошибкой. Что бы таких ошибок не совершать, и время не тратить зря, я дам пару секретных мест, где стоит пройтись с прибором.
Заброшенные фермы – место где столетиями его закапывали, или просто складывали на кучу. Раньше он стоял копейки, и никому до черных железяк дела не было, их просто выкидывали под стены ферм или просто оставляли на земле гнить.
Так же на фермах ремонтировалась различная техника, трактора, машины, комбайны. Естественно если с тракторы выкинули какую-то деталь весом 30 кг, ни кто ее, ни когда не уносил за пределы фермы.
[ads1]
Посадки вокруг полей – в поле, черный металл искать смысла нет, а вот вокруг полей, в посадках, стоит поискать. Как правило, срочный ремонт тракторов производился возле полей. И естественно детали иногда выбрасывали именно в посадках, возле полей.
Старые железные пути – такие найти очень тяжело, но и возле советских с деревянными шпалами, есть различный мусор в виде костылей, металлических прокладок, и кусков рельс.
На самом деле, их попросту выбрасывали там, где и отремонтировали железнодорожную шпалу.
Прибор под поиск металлолома подойдет любой импульсный, об этом я подробно напишу в своих следующих статьях. Так что вы уже знаете, где искать металлолом, можете приступать, у кого есть любой прибор начального уровня.
Хотите заказать изготовление жалюзи Уфе? Обращайтесь в компанию Светлов. Это лучшая компания на рынке, которая предлагает качественные жалюзи.
lenpas.ru
Где найти металлолом: где искать, где взять
Многие люди знают, что приёмные пункты вторсырья, платят приличные деньги за железо, медь и алюминий, но для того, чтобы заработать на этом, нужно знать, где найти металлолом. После неэкономного использования железных ресурсов во времена советского союза осталось множество мест его захоронения и пребывания в земле.Посевные поля
Одним из мест, где в обилие можно найти чёрный лом, являются посевные поля. Во время посевных или сбора урожая, все ремонтные работы тракторов и другой сельскохозяйственной техники, как известно в случае их поломки производились непосредственно на поле. В те времена люди хоть и имели представление о ценности такого материала, как железо, но сломанные детали или нерабочие узлы просто выбрасывали после починки машины или трактора.
Поэтому поля все ещё переполнены запчастями колхозного автопарка. Поскольку такие детали довольно увесистые то, зная где искать металлолом можно легко собрать 100–200 кг в день, а если иметь при себе металлоискатель, вес находки легко увеличится до одной тонны. При средней цене на чёрный в 7000 р. за 1 тонну выходит довольно прибыльный вид заработка (цены на металлолом).
Полигоны отходов металлургии
Заброшенные стрельбища
В более редких случаях, поиск металлолома также не составит труда в заброшенных военных полигонах, на которых проводились учения и стрельбища. Такие места обильно усыпаны:
- металлическими мишенями;
- муляжными копиями танков;
- гильзами крупнокалиберных орудий из цветного металла.
Сбор лома в таких местах, допустим, лишь в случае расформирования военной части, под управлением которой находился полигон. Либо же в случае его передачи городским властям.
Но, как и в предыдущем случае, разработка таких мест может быть запрещена, в таком случае их следует покинуть.
Вспомогательные средства
Поиск металлолома можно упростить в любой местности, имея металлоискатель. Такой прибор избавит от поиска наугад, так он позволяет определять не только местонахождение лома, но ещё глубину и размер или вес изделия. Несмотря на то, что такой прибор имеет довольно высокую стоимость, его использование позволит увеличить доход от сдачи лома на переработку в два – три раза. Он очень полезен для людей которые интересуются как заработать на металлоломе.
Естественно, нужно знать не только где взять металлолом, но ещё и на чём его транспортировать, скажем, с леса или поля, если общая масса находки приближается к одной тонне или просто очень габаритная и не поместится в багажник легкового автомобиля. В таких случаях лучше обзавестись внедорожником с прицепом или полно приводным бортовым грузовиком.
Если находка слишком габаритная, и в одиночку её никак не выйдет погрузить на прицеп или кузов, также очень полезно иметь с собой небольшую, переносную электростанцию и режущий электроинструмент.
Имея все это, сбор лома может принести довольно хорошую прибыль.
Обязательно узнайте: как сделать поисковый магнит своими руками
ecology-of.ru
Поиск металлолома с металлоискателем: копаем чермет
Металлоискатель различает металлы
Л. ДЖУГУРЯН, г. Ереван, Армения
Устройства для поиска закопанных в землю «кладов » вызывают неизменный интерес читателей. Предлагаемое отличается тем, что позволяет, не приступая к раскопкам, определить, из какого металла (черного или цветного) состоит обнаруженный предмет.
Металлоискателям, построенным на принципе изменения частоты биений, посвящено значительное число публикаций . Сигналы от измерительного и образцового генераторов поступают в смеситель, формирующий на выходе сигнал разностной частоты. При приближении металла к катушке измерительного генератора изменяется его частота, а вследствие этого и разностная, лежащая, как правило, в звуковом диапазоне. На первый взгляд кажется очевидным, что чувствительность металлоискателя тем больше, чем выше частота его генераторов. На самом деле это не совсем так. С повышением частоты растет поглощение электромагнитных волн грунтом, труднее избавиться от нежелательной самосинхронизации генераторов за счет связи через цепи питания и паразитные емкости, случайные флюктуации частоты измерительного генератора достигают значений, сравнимых с вызванными близостью металлических предметов. Наконец, только на сверхнизкой (десятки килогерц) частоте удается дистанционно различать черные и цветные металлы .
Предлагаемый сверхнизкочастотный металлоискатель работает в режиме нулевых биений, наличие металла он фиксирует по изменению разности фаз колебаний измерительного и образцового генераторов, синхронизированных с помощью петли ФАПЧ. Поиск ведется динамическим способом с периодом повторения взмахов датчиком приблизительно 1 с. Обеспечено различие металлов по признаку черный/цветной.
Основные характеристики
Источник питания . . . . батарея «Крона»
Ток потребления, мА,
во время поиска . . . . 2
при подаче звукового сигнала . . . . 5
Дальность обнаружения, м,
монеты диаметром 25 мм . . . . 0,2
крышки диаметром 80 мм для стеклянной банки . . . . 0,4
стального ведра . . . . 0,7
Функциональная схема прибора представлена на рис. 1. Сигналы образцового генератора G1 частотой f1 и измерительного генератора G2 частотой f2 поступают на смеситель U1, служащий фазовым детектором системы ФАПЧ. Смеситель работает на второй гармонике частоты измерительного генератора, чем значительно ослаблена паразитная связь последнего с образцовым. Выходной сигнал смесителя через усилитель постоянного тока А1 и фильтр нижних частот Z1 подан на вход управления частотой измерительного генератора. В режиме захвата равенство f1=2f2 выполняется точно и напряжение на выходе А1 постоянное .
Приближение металлического предмета к катушке колебательного контура измерительного генератора (G2) изменяет частоту его свободных колебаний f2. Однако ФАПЧ поддерживает синхронность генераторов, компенсируя уход изменением напряжения на входе управления частотой генератора.
Возникающую на выходе усилителя А1 при взмахах катушкой-датчиком над металлическим предметом переменную составляющую напряжения выделяет фильтр верхних частот Z2. Через усилитель А2 она поступает на управляющий вход генератора звуковой частоты G3, соединенного со звуковым сигнализатором НА1.

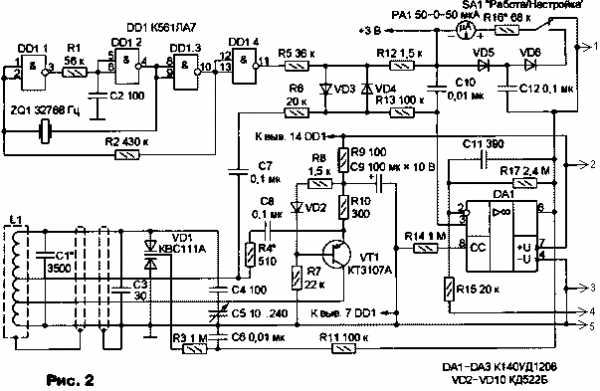

Принципиальная схема металлоискателя приведена на рис. 2. Образцовый генератор выполнен на микросхеме DD1, его частота 32768 Гц стабилизирована кварцевым резонатором ZQ1. Сигнал этого генератора поступает на смеситель VD3VD4 через резистивный делитель напряжения R6R13.
Измерительный генератор — на транзисторе VT1. Катушка L1, служащая чувствительным элементом металлоискателя, соединена с генератором четы-рехпроводным экранированным кабелем. Сигнал обратной связи с отвода катушки поступает на эмиттер транзистора VT1, а по цепи R6C7 — на смеситель.
0У DA1 служит усилителем А1 (см. рис. 1), а цепь R11С6 — фильтром Z1. Управляет частотой измерительного генератора варикап VD1. Цепи R13C10, R17C11 обеспечивают дополнительную фильтрацию, уменьшая уровень высокочастотных составляющих на выходе DA1. Фильтром Z2 служит цепь R22C14, а усилитель А2 собран на ОУ DA2 и DA3. Переменным резистором R25 регулируют чувствительность металлоискателя. Диоды VD7-VD10 предотвращают перегрузку DA3 при срыве синхронизации генераторов во время настройки или вызванной крупными металлическими предметами.
При проходе датчика металлоискателя над предметом из цветного металла, не обладающего ферромагнитными свойствами, на выходе ОУ DA3 возникает всплеск сигнала положительной, а затем отрицательной полярности. Положительная полуволна открывает транзистор VT2, который включает звуковой генератор на транзисторах VT4 и VT5.
Если предмет ферромагнитный, всплеск имеет противоположную полярность. Его первая, отрицательная полуволна открывает транзистор VT3, в результате чего конденсатор С21 заряжается. Транзистор VT6 открывается и на время, необходимое для разрядки конденсатора С21 через резистор R31, шунтирует резистор R33 — коллекторную нагрузку транзистора VT5, запрещая подачу звукового сигнала под действием второй, положительной полуволны сигнала.
Так происходит, если контакты выключателя SA2 разомкнуты (положение «Цветной»). При замкнутых контактах (положение «Черный») звуковая индикация сработает и при обнаружении предмета из железа или стали, но только уже после прохода над ним катушки-датчика.
Микроамперметр РА1 с добавочным резистором R16 служит вольтметром, измеряющим постоянную (переключатель SA1 в положении «Работа») или переменную (в положении «Настройка») составляющую напряжения на выходе ОУ DA1. Первое позволяет уточнить положение обнаруженного предмета, второе — зафиксировать моменты синхронизации генераторов и ее срыва.
На рис. 3 показана схема узла питания металлоискателя. Напряжение +9 В для питания звукового сигнализатора снимают непосредственно с батареи GB1 (при замкнутом выключателе SA3). Стабилизатор напряжения +6 В для питания основных узлов металлоискателя собран на транзисторах VT7 и VT8, причем первый из них служит стабилитроном. Искусственная «средняя точка» (цепь +3 В) создана с помощью ОУ DA4.
Конструкция и детали. Основой для изготовления катушки-датчика L1 послужила тонкостенная алюминиевая труба внешним диаметром 14 мм, согнутая в кольцо диаметром 250 мм с зазором между концами 10 мм. По периметру с внешней стороны кольца ножовкой или фрезой сделана прорезь. Через нее внутрь трубы уложены витки катушки L1 (провод ПЭЛШО 0,3). Их число 25+55+120, начиная от «земляного» конца. В процессе намотки через каждые 2-3 витка провод смазывают эпоксидной смолой. Полость трубы готовой катушки заполняют силиконовым гермети-ком и покрывают всю конструкцию нитрокраской.
Вблизи разрыва к кольцу крепят стек-лотекстолитовую плату с контактными площадками, к которым припаивают выводы катушки, конденсатор С1 и провода соединительного кабеля. Под один из концов трубы в месте крепления к плате подкладывают металлический лепесток, к которому припаян вывод экранирующей оплетки соединительного кабеля. По завершении налаживания металлоискателя весь этот узел для защиты от влаги накрывают пластмассовой коробкой либо заливают силиконовым герметиком.
Катушку устанавливают на деревянную крестовину, в центральной части которой имеются пластмассовые «ушки» для соединения с телескопической штангой из диэлектрического материала. Плата с основными деталями металлоискателя помещена в металлический корпус, закрепленный на противоположном катушке конце штанги. Катушка-датчик может быть изготовлена и по способу, описанному в .
Контурный конденсатор С1 составлен из нескольких соединенных параллельно конденсаторов К71-7 суммарной емкостью, равной указанной на схеме.
Можно применить и другие термостабильные конденсаторы (групп ТКЕ М47 или М75). Транзистор VT7 следует подобрать с напряжением пробоя эмиттерного перехода 6,2…6,5 В. К остальным элементам схемы особых требований не предъявляется.
Переменный конденсатор С5 — от транзисторного радиоприемника. Кварцевый резонатор ZQ1 — часовой. Микроамперметр РА1 с нулем посередине шкалы. Добавочный резистор R16 подбирают таким образом, чтобы при напряжении ±2,5 В стрелка микроамперметра отклонялась до конца шкалы.
В качестве НА1 были опробованы различные излучатели звука. Наиболее подходящим оказался телефонный капсюль ТЭМК-ЗН с сопротивлением обмотки 250 Ом. При потреблении звуковым генератором тока не более 3 мА громкость сигнала вполне достаточна. Если использовать высокоомные наушники, ток можно еще уменьшить.
Налаживание. Включите питание и измерьте напряжение на выходах стабилизатора +6 В и +3 В. Соедините правый (по схеме) вывод резистора R11 с цепью +3 В, отключив его от выхода ОУ DA1. Измерьте ток, потребляемый генератором на VT1. Он должен быть приблизительно 1 мА. Поместите катушку L1 подальше от корпуса металлоискателя, других металлических предметов и источников помех (телевизора, сетевой проводки и пр.). Подключите вход осциллографа к крайним выводам варикапа VD1. Заменив резистор R4 подстроечным 1,5 кОм, добейтесь его регулировкой устойчивых колебаний амплитудой 10… 12 В. Замените подстроечный резистор постоянным найденного сопротивления.
Подбирая конденсатор С1 (или емкость отдельных конденсаторов, его образующих), добейтесь частоты колебаний как можно ближе к 16 кГц. Точную установку частоты производят после окончательной сборки металлоискателя, отключив от генератора все измерительные приборы, по минимальной (не выше нескольких герц) частоте биений на выходе ОУ DA1. Подборкой конденсатора СЗ (а возможно, и С1) добейтесь, чтобы нулевые биения наблюдались при среднем положении ротора переменного конденсатора С5. Припаяйте вывод резистора R11 на прежнее место (к выходу DA1). Произойдет захват частоты и напряжение на выходе ОУ станет постоянным. Переключатель SA1 переведите в положение «Работа» и переменным конденсатором С5 установите стрелку микроамперметра РА1 на ноль.
Замкните выключатель SA2, движок переменного резистора R25 установите в соответствующее максимальной чувствительности крайнее левое (по схеме) положение. Взмахивая пятикопеечной монетой советского образца на высоте 20 см над датчиком (плоскость монеты параллельна плоскости витков), подберите резистор R18 таким образом, чтобы звуковой сигнал включался при каждом взмахе.
Возможно, в городских условиях внешние помехи окажутся слишком велики и сигналы будут звучать и при отсутствии металла в чувствительной зоне.
В этом случае придется уменьшать чувствительность переменным резистором R25, пока ложные срабатывания не прекратятся.
Взяв железный предмет (не плоский, например, крупный болт или гвоздь), взмахните им над датчиком. Сигнал должен прозвучать только после прохода предмета над катушкой. Разомкните выключатель S2, и продолжайте взмахи железным предметом. Сигнал не должен звучать при повторении взмахов более одного раза в секунду. В случае необходимости добейтесь этого подборкой номиналов резистора R31 или конденсатора С21.
Переведите переключатель SA1 в положение «Настройка». Медленно вращайте ротор конденсатора С5 в сторону увеличения емкости. Сначала стрелка микроамперметра РА1 будет оставаться в прежнем, нулевом положении. Затем произойдет срыв синхронизации и стрелка микроамперметра резко отклонится, так как на выходе DA1 появится переменное напряжение биений. Дальнейшее вращение ротора С5 в том же направлении приведет к росту частоты биений и уменьшению их амплитуды, вследствие чего стрелка микроамперметра постепенно возвратится к нулевому положению. При изменении направления вращения ротора процесс пойдет в обратную сторону, а после прохода зоны синхронизации картина повторится. Закончив проверку, с помощью С5 восстановите синхронизацию, затем переведите переключатель SA1 в положение- «Работа» и установите его стрелку на ноль.
При приближении ферромагнитного предмета к датчику стрелка микроамперметра отклоняется в положительную сторону, а если предмет из цветного металла — в отрицательную . К сожалению, под действием всевозможных дестабилизирующих факторов стрелка микроамперметра не остается неподвижной на длительное время и ее установку на ноль приходится довольно часто повторять.
Работа с прибором. Установите переключатель SA1 в положение «Настройка», с помощью SA2 выберите род металлов, подлежащих поиску. Приподнимите катушку-датчик на 0,5… 1 м над землей и, плавно вращая ротор конденсатора С5 из любого крайнего положения, добейтесь отклонения, а затем резкого возвращения к нулю стрелки микроамперметра РА1. Произошла синхронизация генераторов. Переключатель SA1 переведите в положение «Работа» и, продолжая вращать конденсатор С5, установите стрелку микроамперметра в нулевое (среднее) положение.
Если с приближением датчика к грунту стрелка отклонится более чем на половину шкалы (это бывает при сильной минерализации), верните ее тем же конденсатором приблизительно в среднее положение
Совершая плавные взмахи датчиком (его плоскость должна быть параллельна поверхности земли, а расстояние до нее минимальным и по возможности постоянным), медленно продвигайтесь.
Ложные срабатывания при неровной поверхности и повышенной минерализации грунта устраняют, уменьшая чувствительность металлоискателя переменным резистором R25.
В дан подробный анализ зависимости фазы сигнала, отраженного объектом, от свойств последнего. Отражение от ферромагнитного непроводящего объекта происходит без изменения фазы. При отражении от немагнитного объекта с хорошей электропроводностью фаза изменяется на противоположную. Фаза сигнала, отраженного от реального объекта, зависит от соотношения его проводимости и магнитной проницаемости. Сделан вывод, что наведенное в датчике напряжение, обусловленное только ферромагнитными свойствами объекта, примерно пропорционально его объему. Интенсивность сигнала от больших хорошо проводящих объектов также пропорциональна их объему, а от сравнительно небольших — их линейным размерам.
Проведенные автором экспериментальные исследования показали, что отраженный сигнал от плоского проводящего объекта, обусловленный наведенными в нем вихревыми токами, пропорционален магнитному потоку, пронизывающему поверхность. Это наглядно иллюстрирует рис. 4. Сигнал от пластины из цветного металла в положении 1 (перпендикулярно силовым линиям магнитного поля) намного больше, чем в положении 2 (параллельно силовым линиям), хотя размеры пластины и расстояние от нее до датчика остались прежними.
Аналогичным образом ведет себя сигнал от стальной пластины, обусловленный ее проводимостью. Стандартную жестяную крышку диаметром 80 мм для стеклянной банки в положении 1 на расстоянии 35…40 см металлоискатель идентифицирует как сделанную из цветного металла. В положении 2 доминируют магнитные свойства и прибор фиксирует крышку как черный металл, но лишь на расстоянии 10…15см. При входе в поле датчика (положение 3 на рис. 4) стальная пластина (крышка) увеличивает индуктивность катушки, в центре уменьшает ее подобно сделанной из цветного металла, а на противоположном краю датчика вновь увеличивает. На практике большинство стальных предметов идентифицируются правильно. В режиме «Цветной» металлоискатель иногда ошибочно фиксирует плоские стальные предметы, если они лежат параллельно плоскости датчика на глубине, близкой к предельной для обнаружения предмета данного размера.
ЛИТЕРАТУРА
1. Белоглазое Н., Александров Ю. Металлоискатель МИ-2. — Радио, 1973, № 4, с. 47,48.
2. Васильев В. Миноискатель — Радио. 1978, № 7, с. 53, 54.
3. Скетерис Р. Три металлоискателя на микросхемах. — Радио, 1990, № 8, с. 32-35
4. Щедрин А., Осипов И. Металлоискатели для поиска кладов и реликвий. — М.: Радио и связь, 1999. (Более позднее издание этой книги «Новые металлоискатели для поиска кладов и реликвий» есть на сайте)
5. Поляков В. Радиолюбителям о технике прямого преобразования — М.: Патриот, 1990
Редактор — А. ДОЛГИЙ, графика — А. Долгий.
Содержание раздела металлоискатели на странице:
kvartal-sobitii.ru
Металлолом поиск с металлоискателем — Находки ТОП
/
/
Металлолом поиск с металлоискателем
В последнее время цены на черный и цветной металлолом неплохо выросли, чего не скажешь о доходах населения. В связи с этим многие любители поиска с металлоискателем начали переходить и на поиск крупного черного металла, которого порой очень много в некоторых полях и лесах.
Основная задача любого, даже самого примитивного металлодетектора – это поиск металла. С его помощью можно легко обнаружить крупные куски железа, меди и латуни, которые с радостью примут скупщики металлолома. А учитывая, что некоторые места порой просто усеяны такими предметами, на этом можно неплохо заработать. Это уже давно поняли некоторые поисковики и плавно перешли с поиска старины на целенаправленный поиск металлолома.
Так сколько можно заработать на таком поиске? В среднем, за день на обычном колхозном поле можно в одиночку найти и выкопать до 100 килограмм чермета. Конечно, с каждым днем такое поле будет беднеть на металл и надо будет менять место. Если учитывать практику прошлых лет то в среднем, почти с любого места на котором искали по старине, за день только железа находилось от 20 до 50 килограмм. И это без целенаправленного поиска металлолома. Как правило эти находки помогали покрывать часть стоимость бензина для поездки.
Где искать перспективные места? Если колхозные поля и леса радуют небольшими запчастями к технике, то места старых ферм или тракторных станций, порой усеяны железом. Земля сигналит почти на каждом метре то траком, то болтом и прочими запчастями и кусками от техники. Думаю каждый, в своем регионе, легко найдет такие места. Там найти за день можно более 100 килограмм, а порой до тонны в день. В одиночку искать не рекомендую из ряда причин. Часто попадаются очень тяжелые куски которые нужно переносить в несколько рук, повышается эффективность работы, а стало быть количество найденного за день, ну и просто банальные “разборки” с местным населением. Вдвоем проще справится с любыми ситуациями.
Легально ли искать металлолом? В последнее время в странах Европы и СНГ начали принимать законы которые полностью или частично запрещают поиск с металлоискателем. Как правило все санкции связаны с незаконной археологической деятельностью и на поиск бытового металлолома не распространяются.
Что нужно чтобы искать чермет? Для такого вида поиска достаточно даже щупа и лопаты, но даже самый простой металлоискатель будет куда эффективнее. Лопату конечно нужно выбирать очень прочную, поскольку она главное в этом деле. В некоторых случаях полезно будет иметь лом, домкрат, болгарку и генератор. Хотя для этого уже нужно будет транспортное средство. Также не лишним будет обзавестись прочным рюкзаком. В этом случае прекрасно подходит старый советский армейский вещмешок, он довольно крепкий и стоит недорого.
На нашем сайте вы также можете найти Карты для поиска монет с металлоискателем.
