Все про светодиодные лампы в фары головного света.
Добрый день. В сегодняшней статье, я расскажу вам все, про светодиодные лампы в фары головного света, вы найдете сравнительный анализ LED ламп h5, короткий обзор продавцов и производителей и узнаете мнение ГИБДД о такой переделке.
Чем светодиодная лампа отличается от обычной лампы h5 точки зрения обывателя.
Не будем углубляться в технические тонкости и физику, просто сравним 2 картинки:

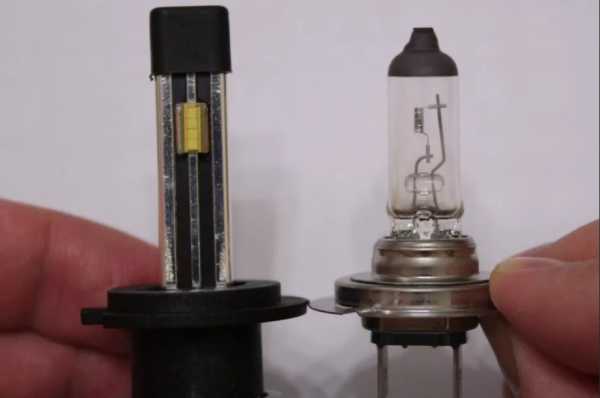

h5 галогенная и светодиодные лампы.
Естественно, без отражателя фары, лампа будет светить во все стороны. Благодаря отражателю, свет собирается в пучок и освещает дорогу.
Очевидно, что отражатель фары и лампа рассчитываются и изготавливаются очень точно, так как в противном случае качество света будет неудовлетворительным.
Таим образом при установке лампы (ксенон, галоген) не предназначенной для конкретно этой фары свет будет не оптимальным.
Если все окажется относительно точным – лампы будут достаточно качественно освещать дорогу и не слепить водителей встречных машин.
Обзор типов светодиодных ламп в фары головного света.
Договоримся на берегу – в России не производятся даже галогеновые лампы в фары. Все давно везут из Китая, поэтому не будем кормить жадных посредников, посмотрим сразу в поднебесную.
Светодиодные лампы, которые точно нельзя покупать для езды в городе:
Лампы такого типа будут светить куда угодно, кроме дороги, а так как светодиоды не в фокусе фары и они не отличаются качеством изготовления.
Такие лампы дадут только белый свет, широкий пучок, но на дороги общего пользования, с такими лампами выезжать — это неуважение к другим водителям и своим водительским правам!
При поездках в лесу лампы вполне имеют право на существование, так как цена их не высока, а стекло фары не нагревается, соответственно нет риска, что оно треснет при попадании воды.
Рекомендовать такие лампы я точно не буду, выбирайте сами вот здесь.
Светодиодные лампы, которые «можно» ставить в фары головного света:
Давайте уточним один момент – лампы такого типа будут светить относительно правильно, но как положено, они светить не будут, так как линза не в фокусе и четкой границы не будет!

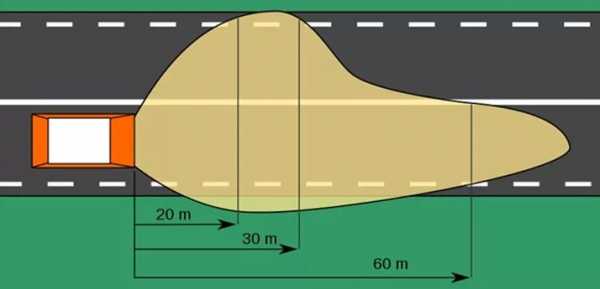

Как должны светить фары:
Если хорошо настроить такие лампы – светить они будут, и не будут привлекать внимание ГИБДД, но это не уважение других участников движения, без четкой границы вы будете плохо видеть «край» своего светового пучка, а встречных водителей этот «край» уже будет слепить!
Так что или опускать свет себе под нос, что лишает смысла всю затею или делать по уму.
Оптимальным выбором по качеству ламп, силе света и «точности пучка» мне видится вот такая лампа:
Эксплуатировал похожие с мая 2016 по декабрь 2017 года. Светили хорошо и вопросов у ГИБДД не возникало!
Вот небольшое демонстрационное видео:

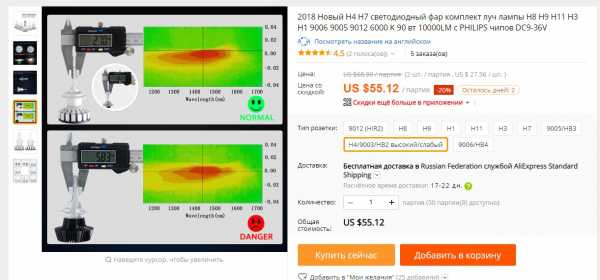

Купить эти лампы можно здесь (напрямую в Китае).
Не надо покупать лампы за 10-20$, это выбрасывание денег — хорошие вещи не бывают дешевыми!
Я отказался от использования таких ламп, так как для работы мне нужны права, а на драйве я прочитал о случае лишения прав за установку светодиодных ламп в фары, хотя там, сам водитель повел себя не правильно, но мне нервы дороже.
Я заменил стандартные фары на светодиодную оптику, но мне повезло, так как у Нивы фары стандартны и совместимы со многими машинами. Про это у нас отдельная статья.
Что думает ГИБДД о светодиодных лампах?
Если кратко – ничего хорошего! Если инспектор технического надзора (они редко дежурят на дорогах), выявит установку светодиодных, ровно как и газоразрядных (ксеноновых) ламп в фары не предназначенные для этого, водителя такого автомобиля, вероятно, попытаются лишить прав.
Водитель установив светодиодные лампы в фары не предназначенные для них нарушает пункт 3.1. ПДД РФ
Количество, тип, цвет, расположение и режим работы внешних световых приборов не соответствуют требованиям конструкции транспортного средства.
Ключевое тут — ТИП световых приборов, фара галогенная, а лампа светодиодная, или ксеноновая…
Инспектор попытается развести вас на часть 3 статьи 12.5 КоАП
Управление транспортным средством, на передней части которого установлены световые приборы с огнями красного цвета или световозвращающие приспособления красного цвета, а равно световые приборы, цвет огней и режим работы которых не соответствуют требованиям Основных положений по допуску транспортных средств к эксплуатации и обязанностей должностных лиц по обеспечению безопасности дорожного движения, влечет лишение права управления транспортными средствами на срок от шести месяцев до одного года с конфискацией указанных приборов и приспособлений.
Изначально, эта статья использовалась для того чтобы водители не устанавливали сирены, маяки и т.п. спец. сигналы, но ввиду кривейшего правоприменения и коррумпированости судов и сотрудников правоохранительных органов эта статья применяется ко всем.
Смотрите:
— цвет фар не изменился – БЕЛЫЙ.
— режим работы не изменился – как светили светом, так и светят, не моргают.
Отболтаться от инспектора и уехать со штрафом в 500р. можно, но зачем рисковать и портить нервы… лучше установить светодиодную оптику! Так вы гарантировано не лишитесь прав и сбережете нервы.

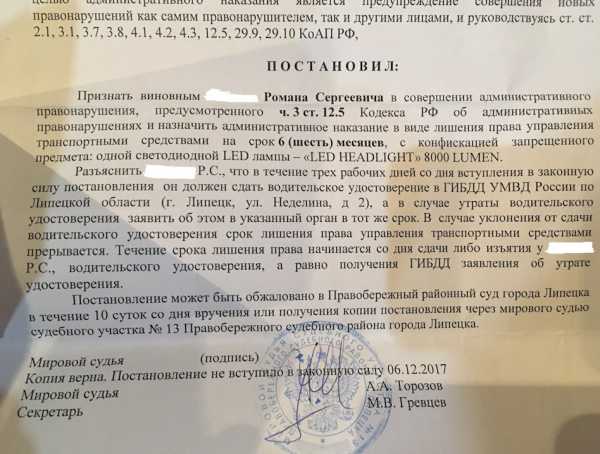

Вот вам фото судебного решения – прав за светодиодные лампы не лишат, но нервы потреплют.
Но есть вариант — лишится прав! вот пример другого решения:
Краткие выводы:
— поставить лампы в фары можно, светить будут.
— качество света под вопросом.
— если не устанавливать «голубые» светодиоды и не задирать свет все будет ОК.
— ГИБДД прав не лишит, если грамотно строить свою защиту, но нервы потреплет, может даже в суд придется сходить.
На этом у меня сегодня все. Я надеюсь, что статья была вам полезна и вопросов про установку светодиодных ламп в фары у вас больше не осталось.
С уважением, администратор https://life-with-cars.ru
life-with-cars.ru
как правильно установить светодиодные лампы ближнего и дальнего света
Здравствуйте. В своём сегодняшнем обзоре я расскажу вам о светодиодных лампах для фар автомобиля «AutoLeader», типа h5, для ближнего и дальнего света. Приглашаю заинтересовавшихся – под кат.Заказ был сделан 17 апреля и 12 мая я получил на почте вот такой пакетик:
Пакет

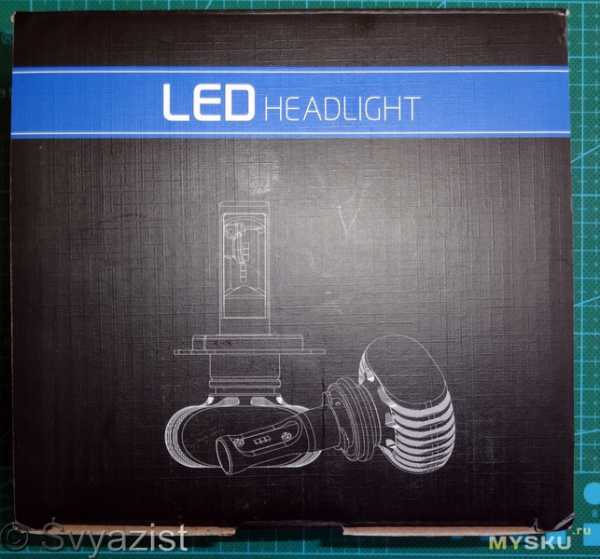

В пакете находилась вот такая коробка:

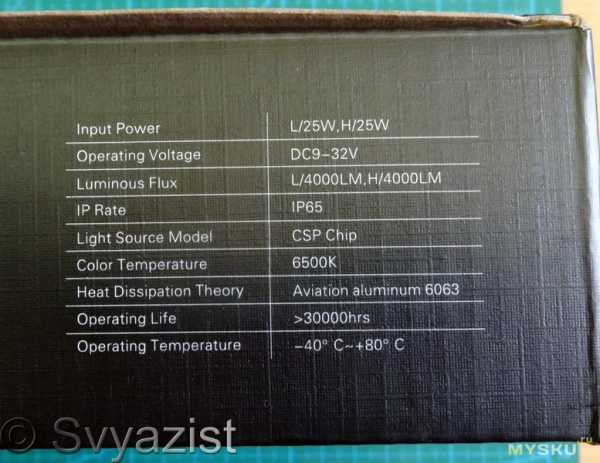

На дне коробки указаны основные характеристики ламп:

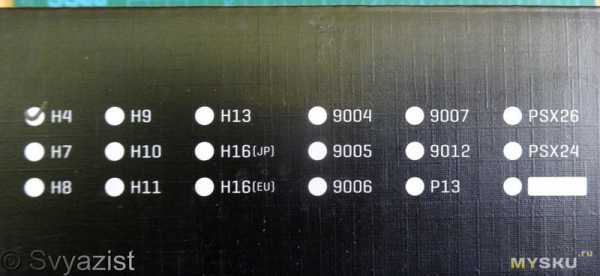

А на боковой стенке – типы существующих ламп:

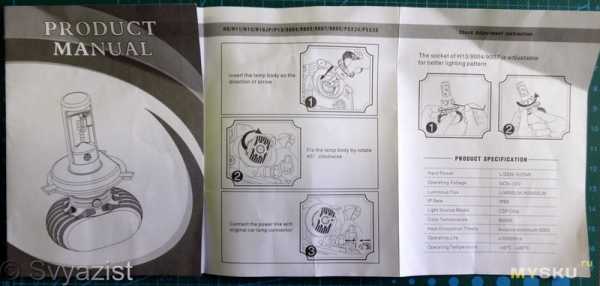

В коробочке, помимо ламп находится инструкция по установке ламп в фары:
Инструкция

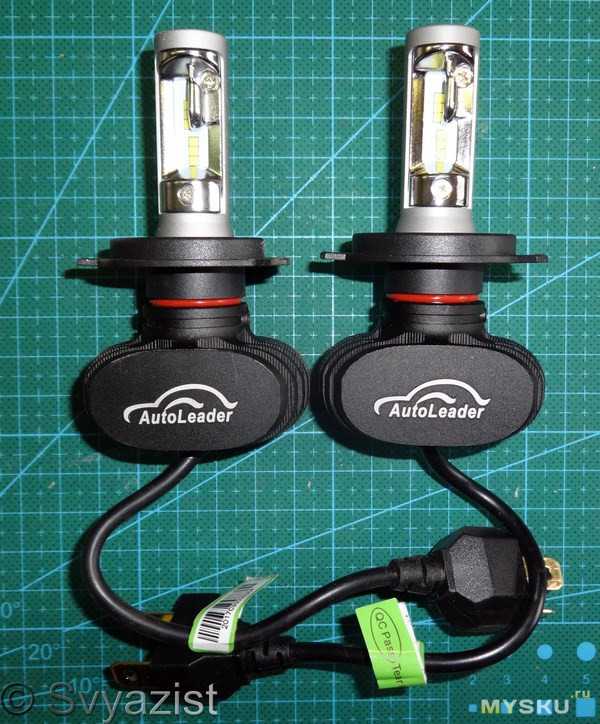

Лампы лежат в мягкой подложке:

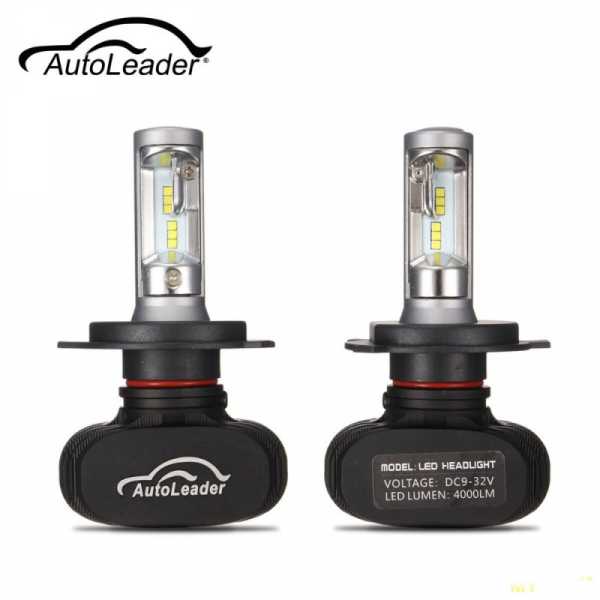

Характеристики ламп со страницы товара:
спецификация:
состояние: 100% Brand New
фирменное Наименование: Autoleader
свет Тип: h5/H7/h21/9006/9005
(пожалуйста, укажите тип перед ваш закупать, или товар будет отправлен в случайном порядке.)
модель: 583600
потребляемая Мощность: L/25 Вт, H/25 Вт
рабочее Напряжение: DC9-32Vсветовой Поток: 4000LM, H/4000LM
водонепроницаемый Ставка: IP65
Источник света Модель: CSP Chip
цветовая Температура: 6500 К
Тепловыделение Теории: Авиационного алюминия 6063
Срок эксплуатации: > 30000hrs
рабочая Температура:-40 ~ + 80 градусов
Модель автомобиля: Подходит для большинства Автомобилей
Угол обзора: 360 градусов
сертификаты: CE/RoHs

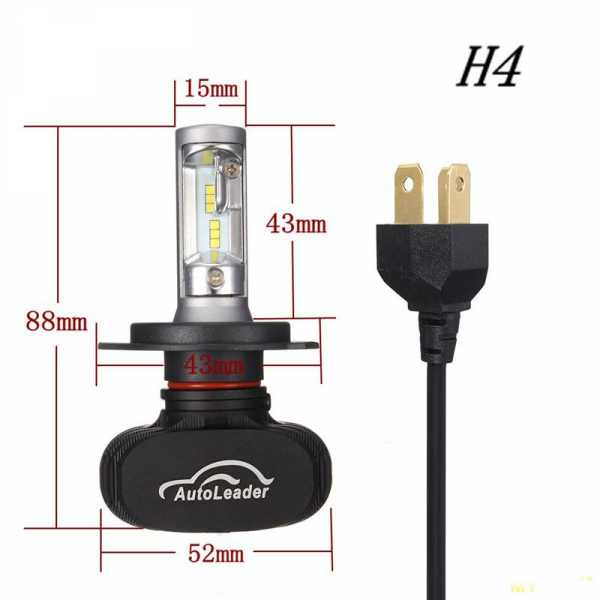

Габаритные размеры лампы полностью соответствуют описанию:

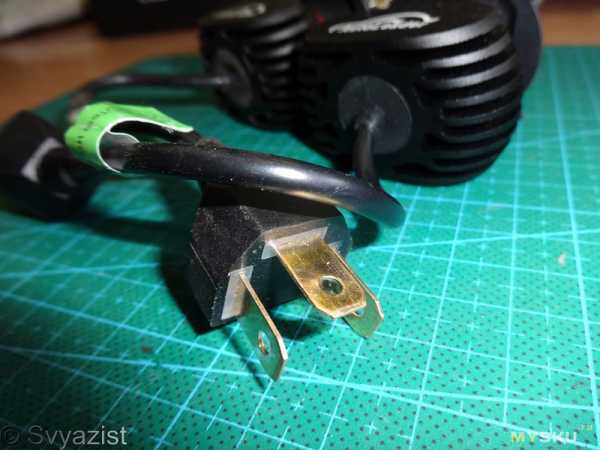

Разъём, стандартный для Н4, вынесен на шнуре:

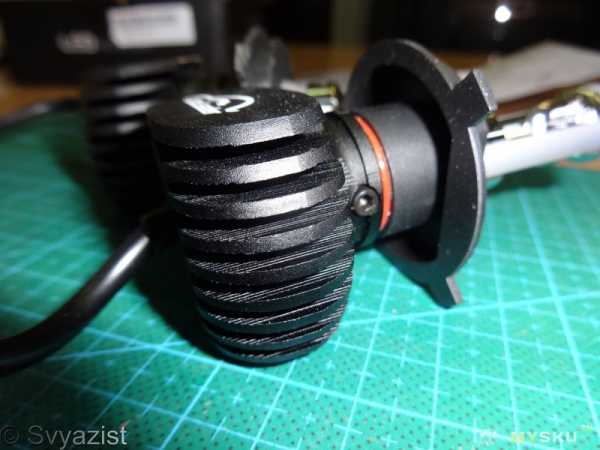

Пассивный радиатор охлаждения ламп:

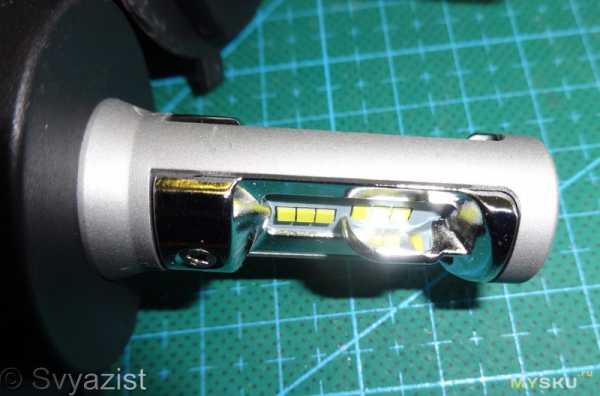

Каждая лампа имеет по шесть светодиодов ближнего света и по 6 светодиодов дальнего света:

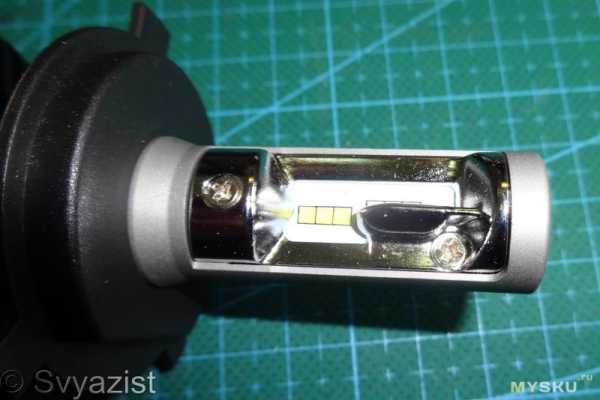

У светодиодов ближнего света установлен отражатель, как и в галогенных лампах:

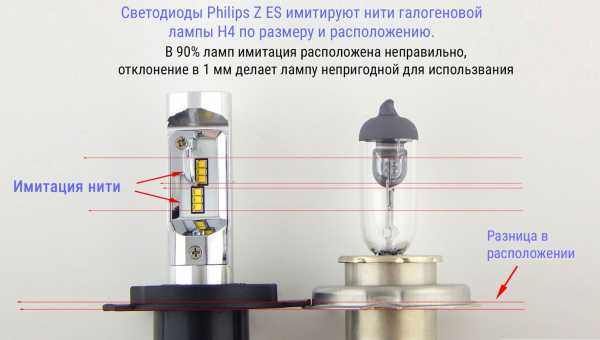

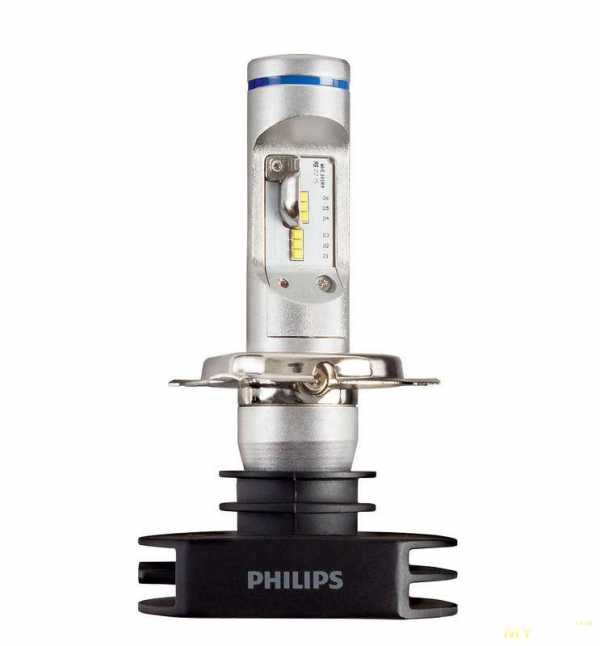

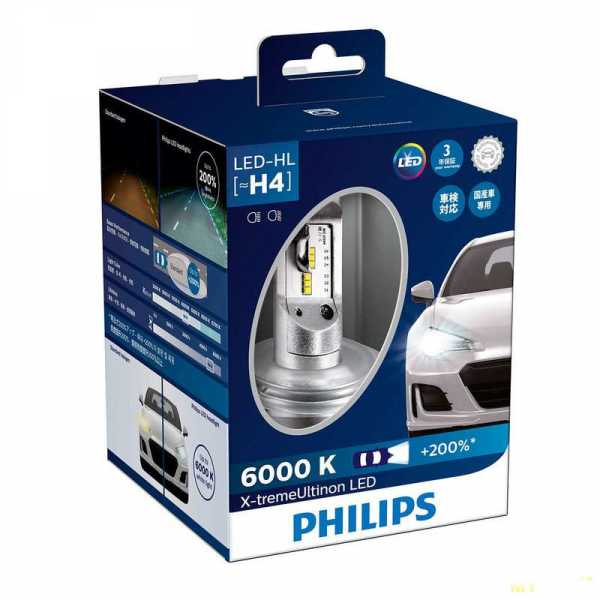

Это полностью повторяет конструкцию светодиодных ламп Philips X-tremeUltinon LED:

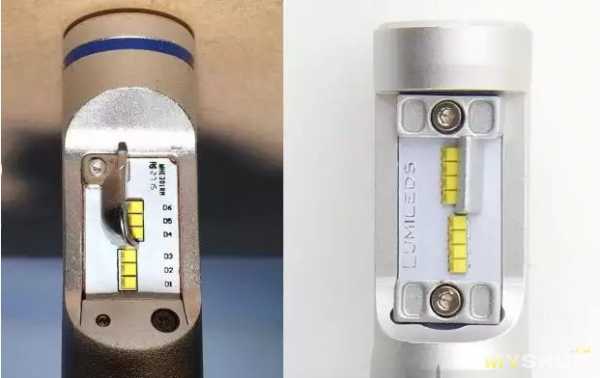

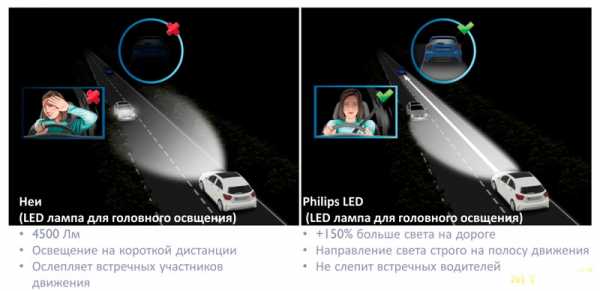

Сравните сами:
Правда у Philips драйвер вынесен на шнур, а не находится внутри радиатора, где он подвергается излишнему нагреву.
Почему выбрана такая конструкция? Дело в том, что фара сможет правильно работать, только если расположение и размер светодиодов полностью повторяет расположение и размер спиралей галогенной лампы:
А вот такая, казалось бы, похожая конструкция – правильно работать не будет:
Из-за четвертого светодиода, световой поток в фаре будет неправильным, так как длина линейки из четырёх светодиодов превышает длину обычной спирали.

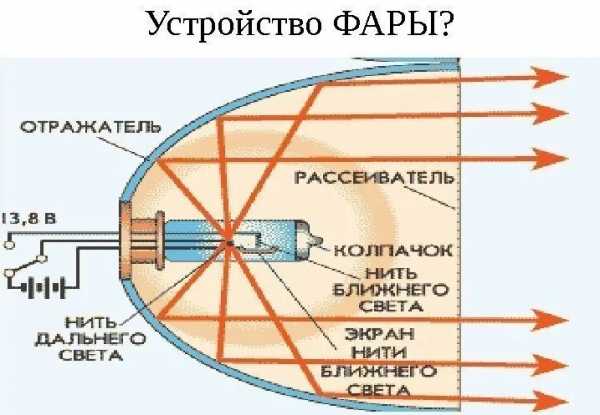

Давайте вспомним, как работает фара с лампами h5.

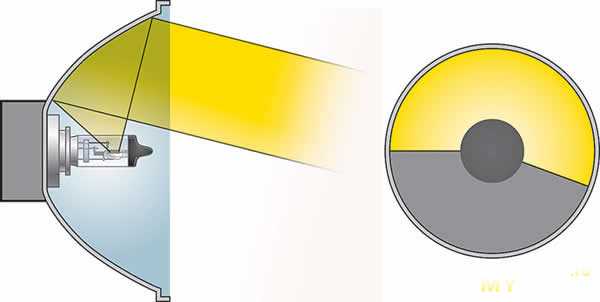

Ближний свет:
Для предотвращения ослепления встречных водителей нить ближнего света располагают чуть впереди и выше фокальной точки, и экранируют специальным колпачком внутри колбы, используя только верхнюю половину отражателя.

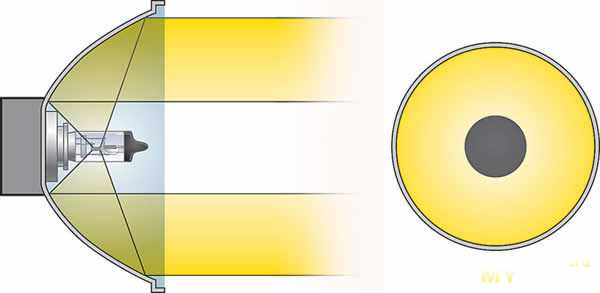

Дальний свет:
Нить дальнего света расположена в фокусе и освещает всю поверхность отражателя.
И вот из-за таких особенностей конструкции фар с лампами Н4, многие огульно хают все светодиодные лампы, что они слепят, не пытаясь даже разобраться в вопросе.

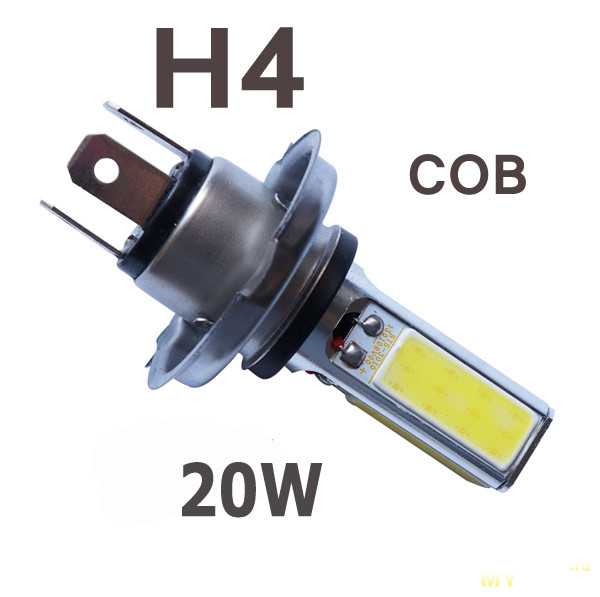

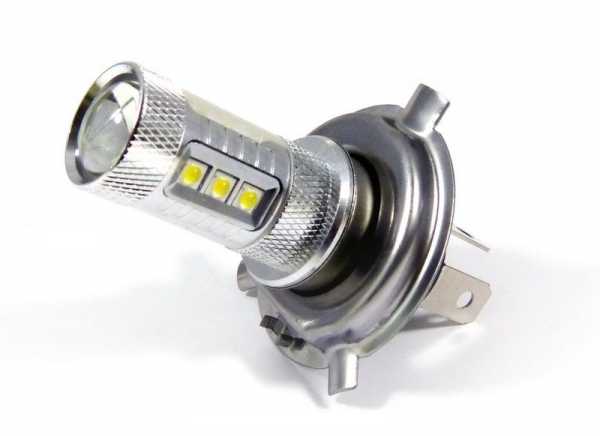

Вот главный виновник такого мнения:
Такая лампа будет плохо освещать дорогу и слепить всех, если вы ещё не поняли почему – посмотрите ещё раз чуть выше, на конструкцию фары. Объяснений тут не потребуется.
В рассматриваемой лампе применены маленькие светодиоды, сделанные по технологии Chip-Scale Package (CSP), как и в лампах Philips. Конкретные марки светодиодов не указаны ни у одной из ламп.

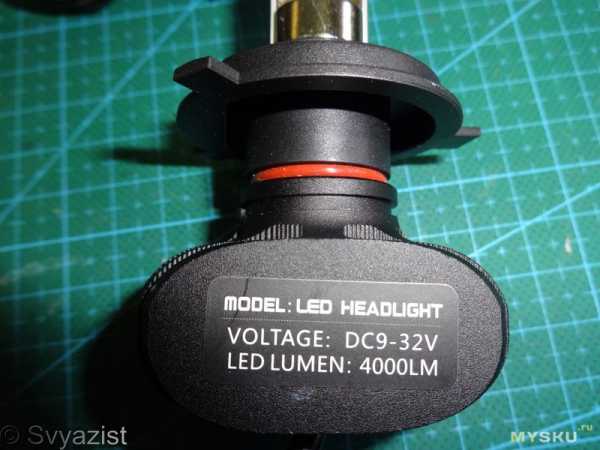

На лампах указан рабочий диапазон напряжений от 9 до 32 вольт:
Приступим к разборке.

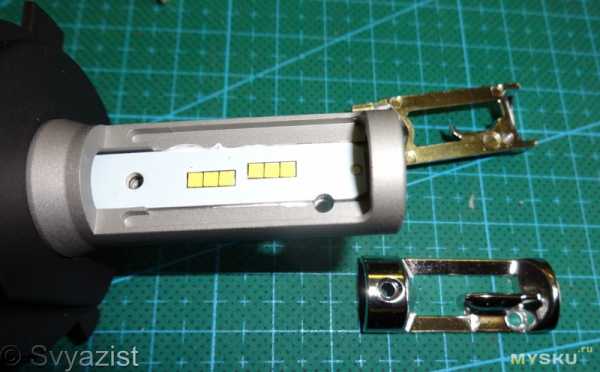

Отвернём два винта и снимем отражатели:

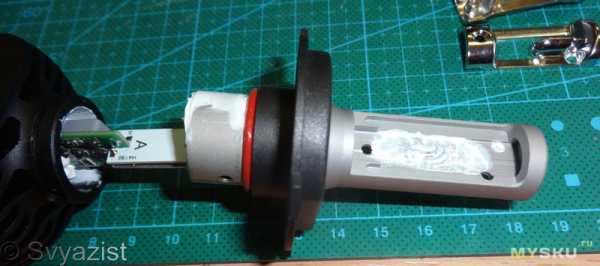

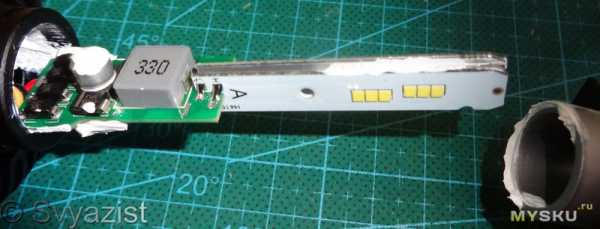

Пластины со светодиодами вынимаются вниз:
Термопаста присутствует в избытке.

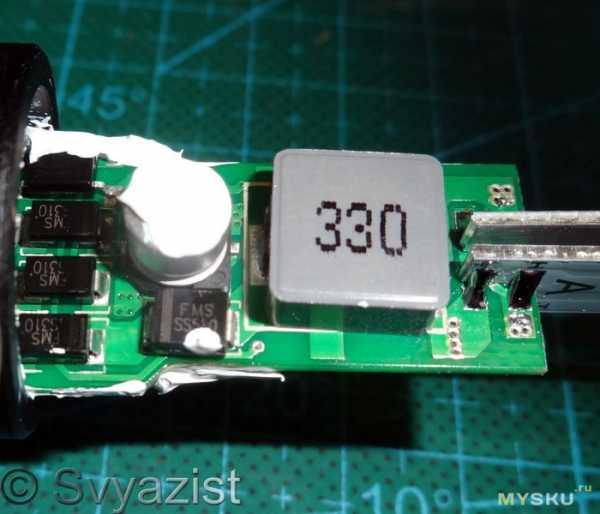

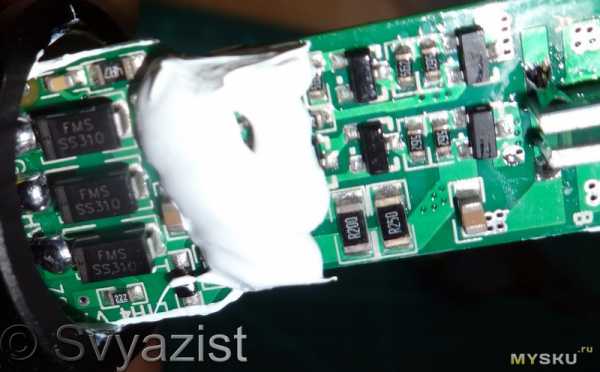

Драйвер:

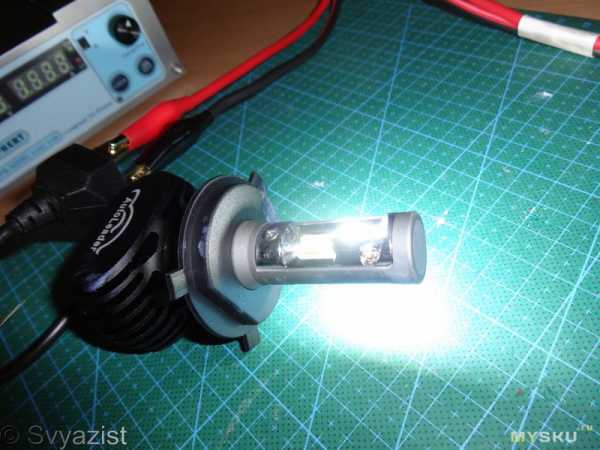

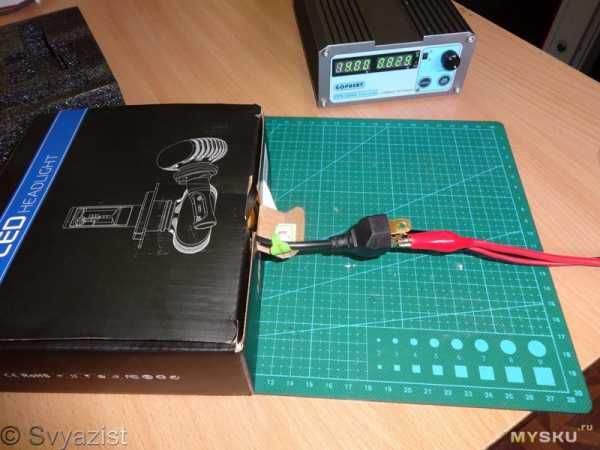

Подключим лампу и включим ближний свет:

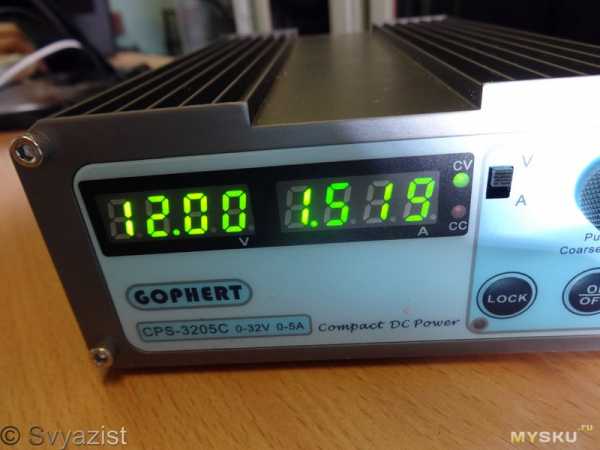

Потребление холодной лампы на 12 вольтах составляет 1,519A:

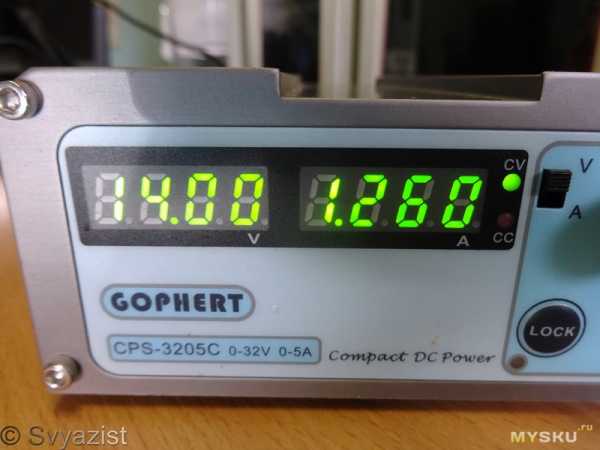

На 14 вольтах, в среднем как в бортсети автомобиля – 1,260А:

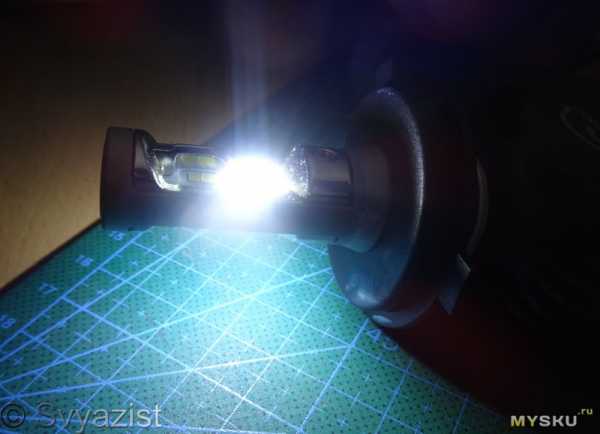

Переключаем лампу на дальний свет:

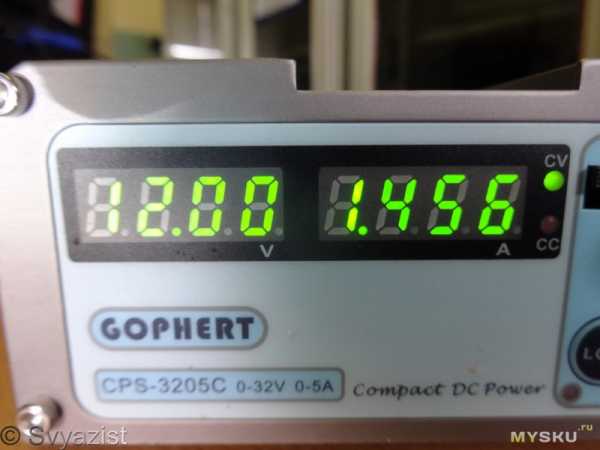

Потребление на холодной лампе на 12 вольтах составляет 1,456А:

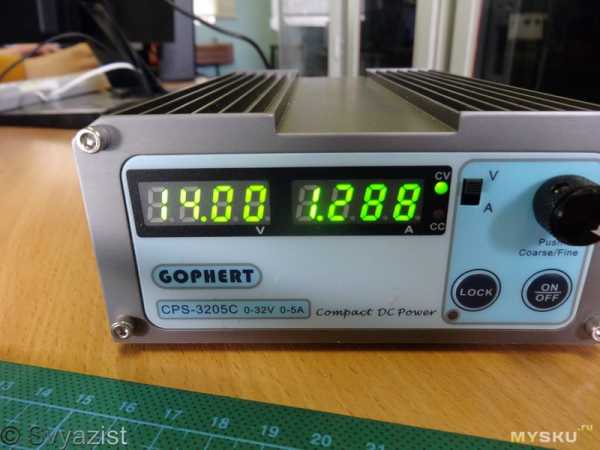

На 14 вольтах – 1,288А:

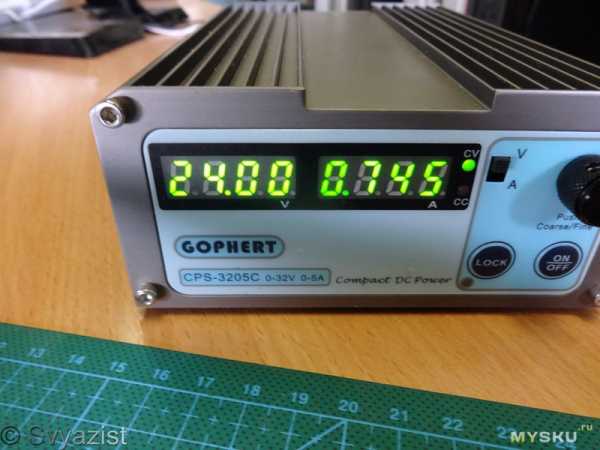

На 24 вольтах – 0,745А:

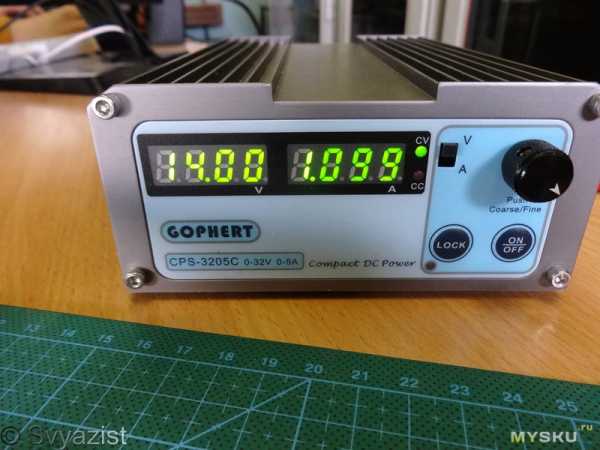

С прогревом – потребление начинает падать. На 14 вольтах – уже 1,099А:

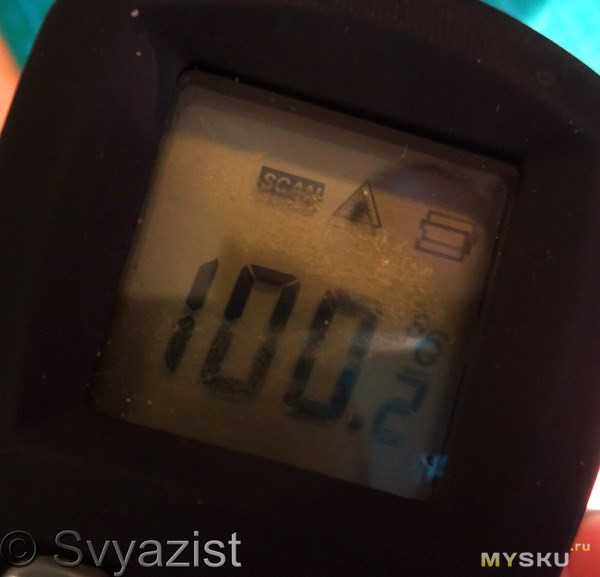

Максимум мне удалось нагреть лампу, лежащую на столе до 100,2 градусов:
Причём, всё равно, ближний или дальний свет включен. Светодиоды и их количество – одинаковы.
Но в фаре лампа будет работать в более жестких условиях. Сымитировать их трудно, но я попытался хотя бы немного приблизится к ним и положил включённую лампу в закрытую пустую коробку из-под этих же ламп:
Где лампа проработала час. Температура, судя по всему, прекратила расти, так как ток перестал падать. При этом потребление лампы составило 0,701А при 14 вольтах:

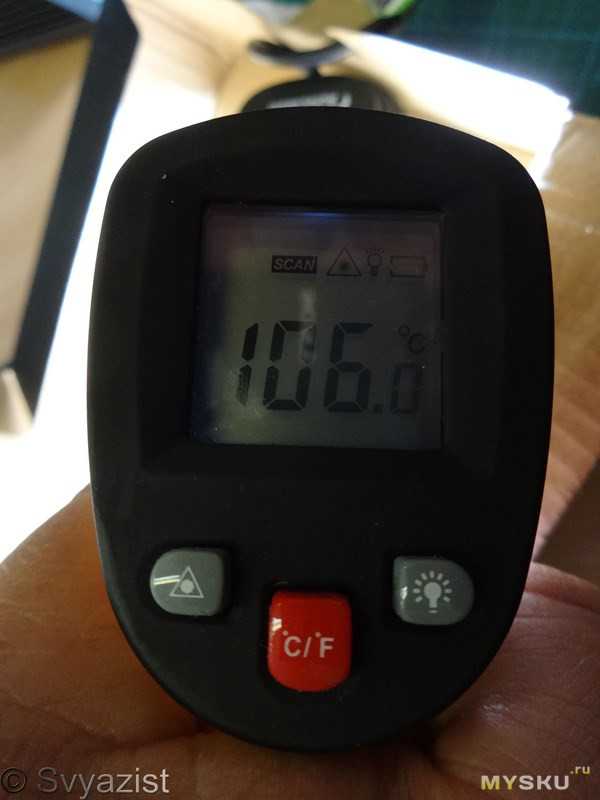

Лампа при этом нагрелась до 106 градусов:
Учитывая высокую температуру, будет сложно сказать какой окажется реальный срок жизни этих ламп. И не в пассивном охлаждении дело. Активное – не лучше, учитывая в каких условиях эксплуатируется лампа, находящаяся в закрытом объёме, вентилятор там долго не проживет и умрет раньше лампы и охлаждение при этом станет намного хуже, чем пассивное.
Ну, что же, приступим к установке ламп в фары:

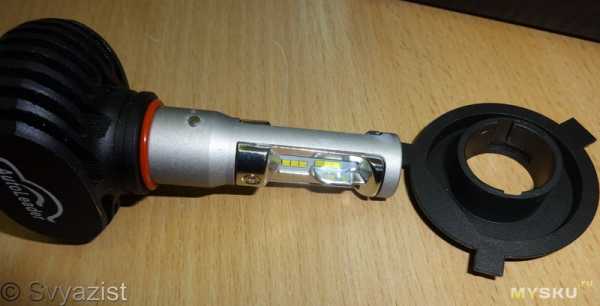

Пластина, крепящаяся к фаре, имеет байонетное крепление и легко снимается с лампы:

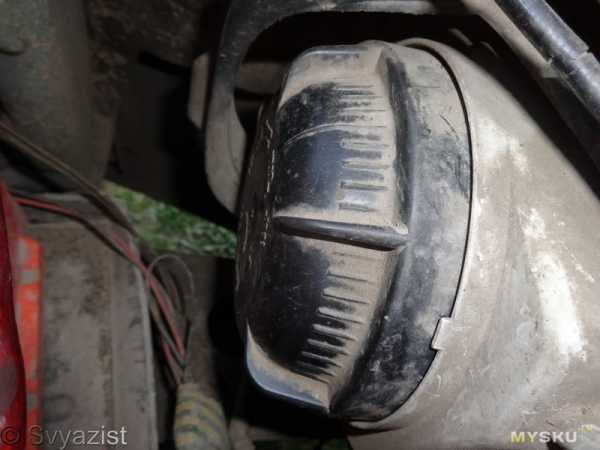

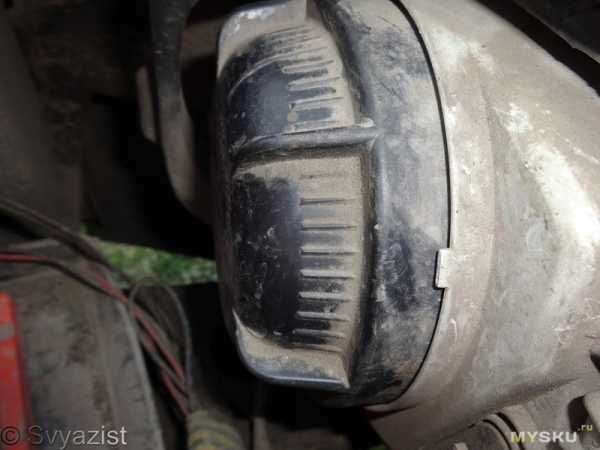

Добираемся к фаре:
Снимаем защитную крышку:

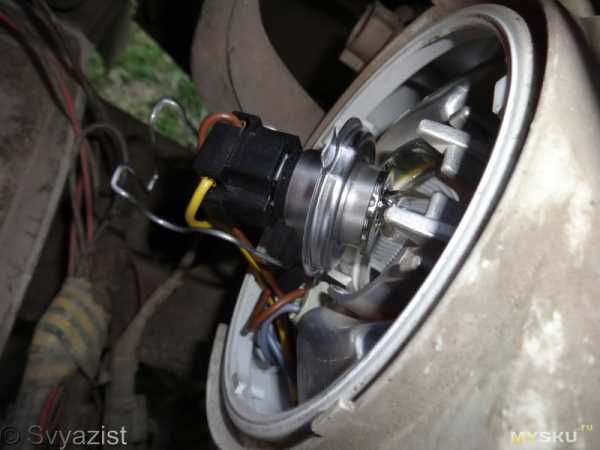

Отщёлкиваем крепёжную скобу и вынимаем лампу:

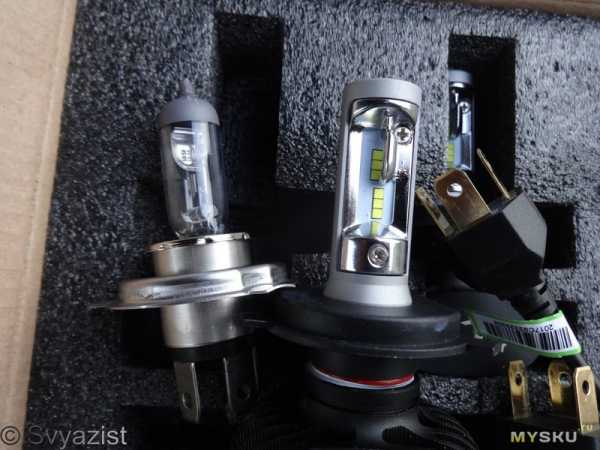

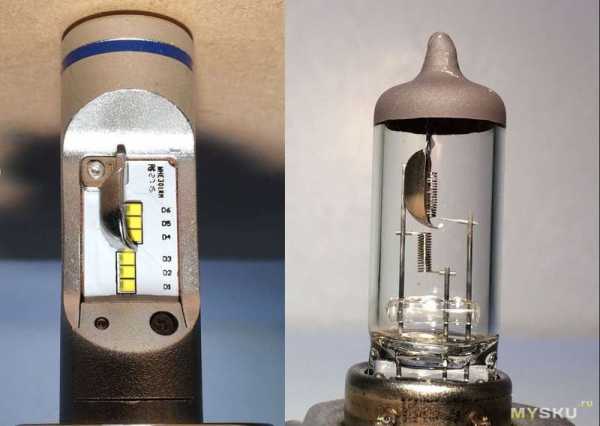

Галогенная лампа рядом со светодиодной:

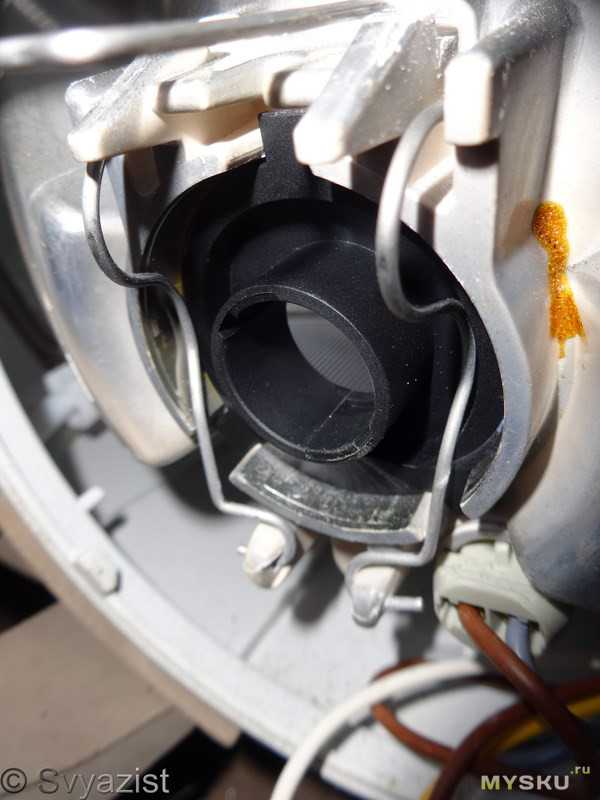

Вставляем в фару крепёжную пластину со светодиодной лампы и крепим её скобой:
И вставляем в пластину саму лампу, и поворачиваем её:

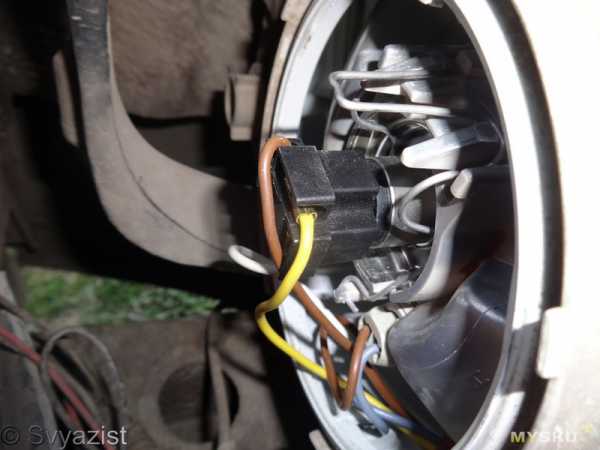

Подключаем колодку питания:

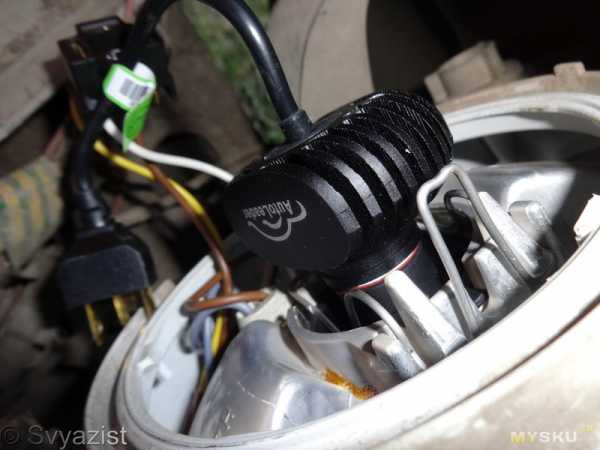

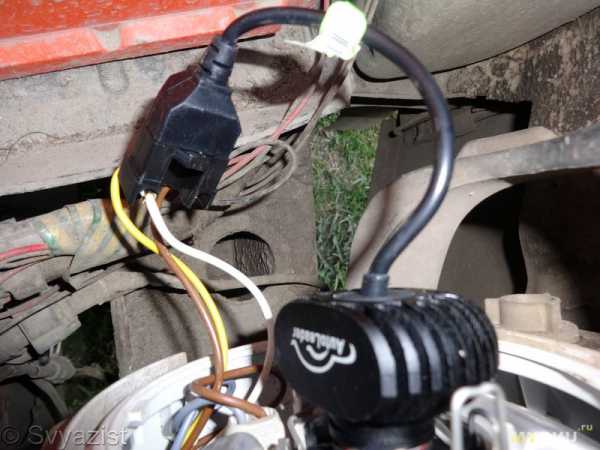

Укладываем колодку сбоку и закрываем крышку фары:
Остаётся дождаться темноты.
Для начала в одной фаре я оставил галогенную лампу, а во второй – светодиодную. С наступлением темноты я измерил освещенность в самых ярких местах на стене. Фары находятся от стены на расстоянии примерно 2,5 метра.
Галогенная лампа.

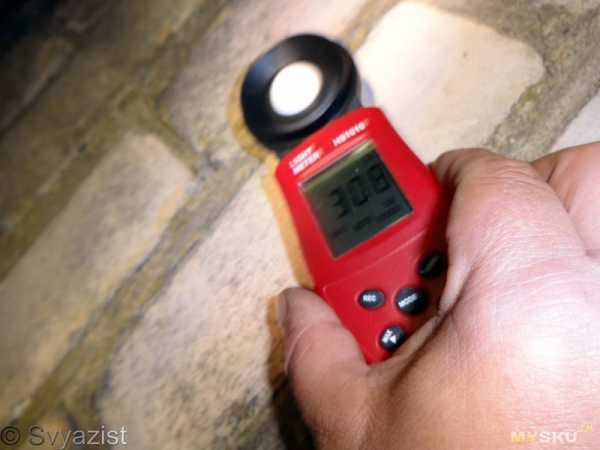

Ближний свет – 308 Люкс:

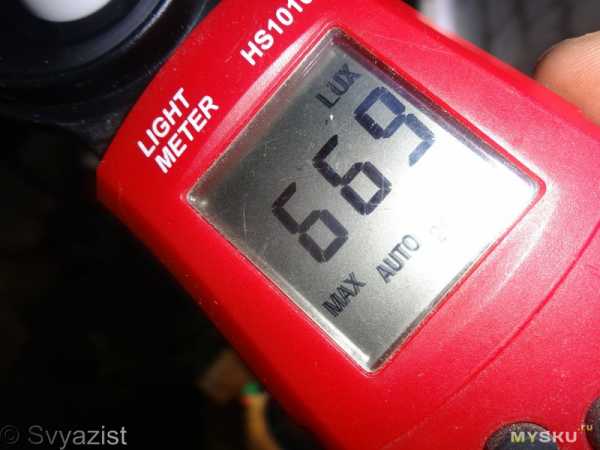

Дальний свет – 669 Люкс:
Светодиодная лампа:

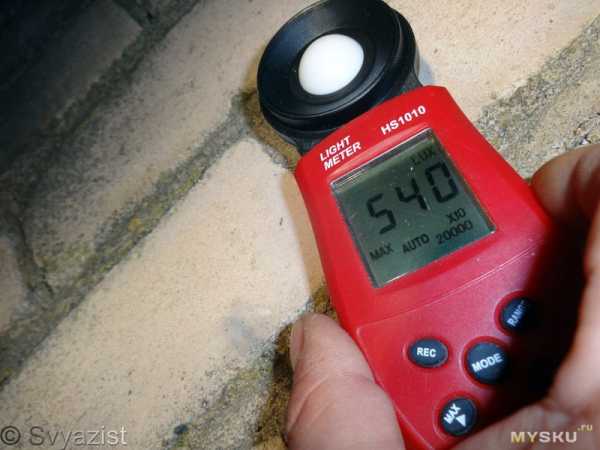

Ближний свет – 540 люкс:

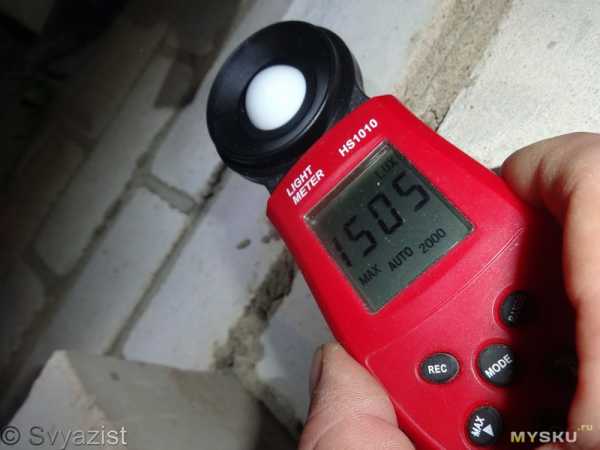

Дальний свет – 1505 люкс:
Пришло время перейти к бимшотам. Все бимшоты сняты на зеркальную камеру, находящуюся в ручном режиме с одними и теми же настройками.

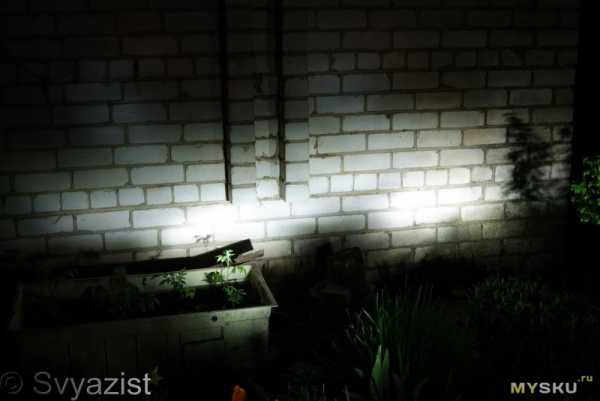

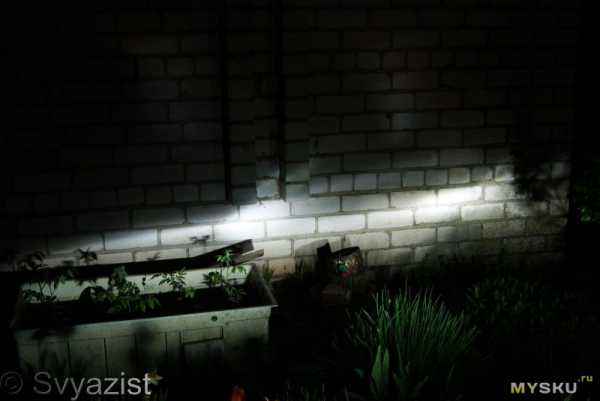

Ближний свет. Слева светодиодная лампа, справа – галогенная:
Дальний свет. Слева светодиодная лампа, справа – галогенная:

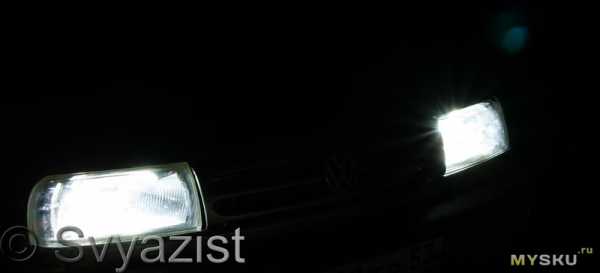

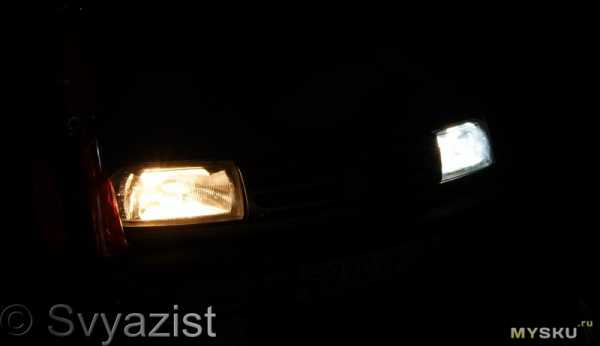

На автомобиле. Слева галогенная лампа, справа – светодиодная:
Устанавливаем вторую светодиодную лампу.
Ближний свет:
«Галки» опустились ниже, чем это было с галогенной лампой.
Дальний свет:
На автомобиле:

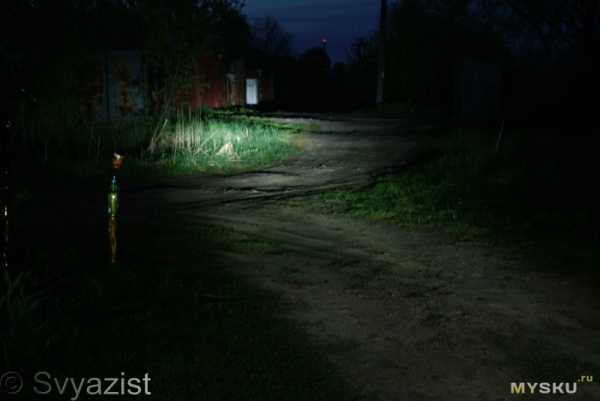

Ближний свет:
Хорошо видно световую границу слева, гаражи не освещены.

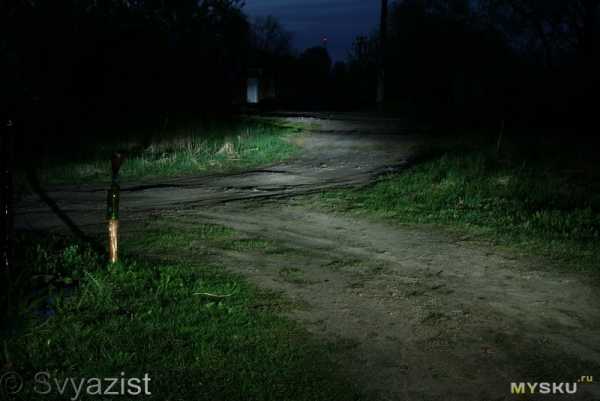

Дальний свет:
Гаражи появились.
Я сделал небольшое видео демонстрирующее работу фар, в том числе и во время небольшой поездки:
Изначально я рассчитывал использовать эти лампы для освещения гаража. Но теперь пока оставлю их в фарах. Мне интересно посмотреть, будет ли что видно при мокрой дороге при такой цветовой температуре. Хотя и с галогенками на мокрой дороге мне приходилось дополнительно включать противотуманки, чтобы разглядеть ямы и ухабы на бездорожье дорог. Освещение у меня откровенно слабое… Но как светят эти фары на мокрой дороге, я вряд ли увижу раньше октября. И в гараж поставить их будет никогда не поздно.
Спасибо за внимание.
Товар предоставлен для написания обзора магазином. Обзор опубликован в соответствии с п.18 Правил сайта.
mysku.ru
Светодиодные фары ближнего и дальнего головного света: удастся ли увидеть больше
Даже самая потрепанная фара осветит разметку или дорожный знак, но лишь при их наличии. В противном случае принято надеяться на то, что хороший свет может стать панацеей, которая убережет и автомобиль, и человеческие жизни. Нередко мы готовы тратить на это время и деньги. Но часто, увы, впустую. Разбираемся в светодиодных фарах.
20140924_kolyma
Не хотелось бы проворонить такое место в темное время сутокНе хотелось бы проворонить такое место в темное время суток
Вроде, наконец, прошла мода на выедающий глаза «колхозный» ксенон, но сегодня в бой вступает светодиодная, пока еще не запрещенная артиллерия. Возникает логичный вопрос: неужели лампочки штатной головной оптики настолько плохи, что нужно искать альтернативу, или есть иные варианты?
Кулибины в России не переведутся, какими бы ГОСТами и ТУ их ни увещевали, какими бы штрафами за вмешательство в конструкцию автомобиля ни стращали. И причина тут вовсе не в зуде изобретательства. Большинство стандартов цивилизации заканчиваются за объездными дорогами крупных городов.
Ажиотаж вокруг светодиодных или LED-лампочек подогрели китайские производители светотехники, выкинув на рынок за последние годы огромное количество вариантов продукции для фар. Качественная она или не очень — дело другое, но покупатель, что называется, загорелся.
Игра без правил
Действительно, современные светодиоды могут служить до сорока лет, они нечувствительны к перепадам температур, а главное, к вибрациям и ударам. Да и светоотдача, на первый взгляд, немалая — до 30–60 лм/Вт и более против 10–17 лм/Вт у лампы накаливания, и растет она, с развитием технологий, от года к году.
Казалось бы, покупай да ставь такие лампочки, к тому же ушлые китайцы выпустили их во всех известных типах цоколей, о которых мы недавно писали. Конструкций — превеликое множество: с одним или несколькими светодиодами, с маленькой фокусирующей линзой или без нее… Продавцы обещают фантастический свет, но, увы, они врут на голубом глазу.
h7-80w-w_2_новый размер
Ни охлаждения, ни импульсного стабилизатора у этой лампочки нет.Ни охлаждения, ни импульсного стабилизатора у этой лампочки нет.
А как же правила ЕЭК ООН № 112, на основании которых созданы национальные стандарты автомобильной светотехники, в частности ГОСТ Р 41.112–2005? Ведь в них четко прописано, что фары с маркировкой С — ближнего, R — дальнего, СR — двухрежимного (ближнего и дальнего) света, и предназначены они либо для работы с лампами накаливания, либо в случае с маркировками HC, HR и HCR пригодны, соответственно, только для галогенных ламп накаливания. На газоразрядники HID, или ксеноновые лампы, свои стан
www.zr.ru
Светодиодные лампочки в линзованной фаре. Переход
26.01.2018, Просмотров: 7025
Срок жизни моего би-ксенонового комплекта подошел к концу. Я, как и многие автолюбители, задался вопросом, что поставить — ксенон или LED-лампы? Прогресс не стоит на месте, он добрался и до системы головного света автомобиля. Ксенон — это давно уже норма, им никого не удивить. Автопроизводители начали активно применять светодиодные лампы. Их ставят как в противотуманки и ДХО, так и в фары головного света. Так что же выбрать — проверенный ксенон или новинку LED? Сложность выбора состоит в том, что принципы работы ксенона и диодов разные, технологии отличаются, соответственно, просто сравнить их не получится. Рассмотрим особенности обоих вариантов.
Как работает ксенон
То, что мы привыкли называть ксеноновыми лампами, на самом деле является металлогалогенными. Это один из видов газоразрядных ламп. Для коррекции спектра свечения дуги добавляют иодиды некоторых металлов. Такие лампы заполнены инертным газом (ксеноном или аргоном) с добавлением паров ртути. Электрическая дуга, возникающая между двумя электродами, разогревает и заставляет светиться пары ртути и прочие добавки. Для возникновения разряда необходимо большое напряжение — от 25 до 50 кВ. Для этого применяют блоки розжига.
Плюсы газоразрядных ламп
Хороший свет на автомобиле — это комфорт и безопасность. Поток света ксеноновой лампы остается ярким и мощным даже в плохих погодных условиях, будь то туман или дождь. Во время работы лампочка практически не греется, дополнительного охлаждения не требует. Ксеноновые лампы без проблем можно ставить в штатную оптику. Потери на тепло у таких ламп до 10%.
Минусы газоразрядных ламп
Если ксенон на автомобиле установлен в штатном исполнении, то менять его на что-либо не стоит. Такого света будет достаточно практически в любых дорожных условиях. Когда комплект ксенона установлен в автомобиль, в котором он не предусмотрен, выявляется его самый главный минус — такие комплекты запрещены по закону. Нарушение грозит штрафом и/или лишением права вождения. Ксенон обяжут демонтировать. Блоки розжига во время разогрева лампы создают повышенную нагрузку на генератор, но она носит кратковременный характер. Через некоторое время эксплуатации температура цвета светового потока начинает меняться. Поэтому, если выйдет из строя лампа, менять надо будет пару, чтобы свет был одинаковым. Несмотря на некоторые минусы, ксеноновые лампы считаются надежным источником света.
Что такое LED
Светодиод — это полупроводниковый кристаллический элемент, который, при пропускании через него напряжения, создает световое излучение. Состоит он из кристалла с линзой на изоляторе и корпуса с выведенными контактами. Пространство между кристаллом и линзой заполняется специальным силиконом.
Плюсы светодиодов
Отсутствие нити накаливания и подвижных деталей делает его надежным и устойчивым к механическим воздействиям, ломаться там почти нечему. К тому же, они не боятся низких температур. Первые поколения светодиодов имели слабый световой поток. Сейчас применяются диоды третьего поколения. При наличии специального блока стабилизации (драйвера), они способны излучать световой поток, практически равный ксеноновому. Энергопотребление у светодиодов ниже, чем у ксенона или галогенок, а значит, нагрузка на генератор практически отсутствует. Установка диодных ламп простая и не требует переделок фары. Они бывают любых типоразмеров — от h2 до h21, а блок драйвера поместится внутрь корпуса. Лампочка становится на место штатной, нужно только откусить разъем питания и соединить его с проводом, идущим к блоку.
По личным ощущениям, световой поток LED-лампы сильнее обычных галогенок. Визуально почти не отличается от ксенона по яркости, но практически не слепит. Свет диодов мягкий и немного рассеянный, хорошо освещает пространство перед автомобилем. Это поможет при плохих погодных условиях — в туман или дождь. Ксеноновые лампы, как и светодиодные, я выбрал с температурой цвета 5100К. Это мягкий белый цвет с синим оттенком. Цена комплекта из двух LED-лампочек сопоставима с аналогичным комплектом газоразрядных ламп. Я приобрел комплект фирмы S7 типоразмера h2 за 30 долларов на алиэкспресс.
Минусы светодиодов
Отрицательные моменты у LED тоже есть, и довольно таки существенные. Светодиод чувствителен к полярности, если при подключении перепутать плюс и минус, работать светодиод не будет, а может даже выйти из строя. При подключении надо быть очень внимательным. Еще светодиоды чувствительны к повышению напряжения, даже небольшие скачки сокращают срок службы или могут вывести из строя. Главная проблема LED-ламп — температура. Проблема перегрева кроется в самой конструкции. Белые светодиоды делаются на основе синих, на кристалл которых наносится специальное покрытие — люминофор. Он дает излучение в желтом спектре, и это сочетание глаз воспринимает как белый свет. Люминофор ухудшает отвод тепла, и кристалл сильнее греется. Для охлаждения на диоды ставят радиаторы, иногда даже с вентиляторами, что может помешать монтажу в корпус фары без серьезных переделок.
Установка диодов

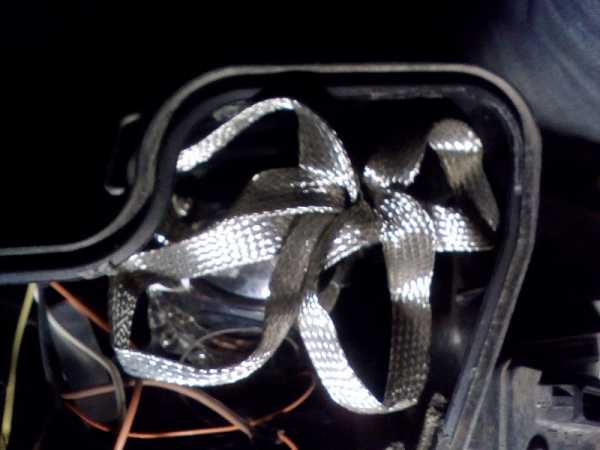

Прочитав много информации о LED-лампах, я решил установить их в линзу вместо ксенона. Единственная сложность, возникшая в процессе установки, несмотря на то, что диод был такого же типоразмера, как и ксеноновая лампа, мне пришлось немного увеличить посадочное место у линзы.
Выводы
Покатавшись несколько дней, я сделал такие выводы:
- свет от LED-ламп, установленных в линзу, немного уступает ксенону;
- диодные лампы идеально подойдут для установки в противотуманные фары или в обычный отражатель небольшого размера.
Надеюсь, что в ближайшее время появятся доступные по цене более мощные диоды. Тогда можно будет заменить все лампочки на LED. На данный момент для себя я решил: в линзы нужен ксенон, а в противотуманки и дальний свет — LED-лампы.
