Подключение электроэнергии к частному дому – Подключение электричества к частному дому: проект, требования

Содержание

видео монтажа и схема электропроводки

Определившись с отоплением, водоснабжением и канализационной системой, предстоит ещё один очень важный этап. Речь идет о подводе электричества к частному дому и монтаже электропроводки. Как и при проектировании других систем, придется собрать необходимые документы для подключения электричества к земельному участку, и лишь после одобрении в соответствующей инстанции можно приступать, собственно, к электрификации участка.

Ввод электричества в частный дом: какие бывают виды и способы прокладки электропроводки

Продумав тип своего дома в плане его электробезопасности, а также выявив характеристики отдельных помещений включая подсобные строения и различные пристройки, куда также планируется проводка электросетей, можно приступить к созданию чертежа. Последний должен быть с четкой схемой проведения электропроводки в частном доме: от источника питания ко всем постройкам, а внутри них — уже к отдельным электроточкам.

Существует несколько видов электропроводов и способов их прокладки.



Открытая электропроводка укладывается непосредственно на поверхность стен или потолков с использованием специальных струн, тросов, роликов и изоляционных оболочек, электротехнических плинтусов и наличников.

В отдельных случаях при этом виде прокладки электропроводки провода дополнительно помещают в трубы, короба, гибкие металлические трубки, лотки и т. д.

Какие бывают виды электропроводки открытого типа? Открытая проводка может быть стационарной, передвижной или даже переносной. Обычно ее применяют при подведении электричества к участку от источника воздушной линии, а также используют при прокладывании кабеля от дома на участок к различным хозяйственным постройкам.

stroy-bloks.ru

Подключение электричества к дому. Правила подключения электричества к дому

На даче вполне можно прожить и без водопровода и канализации. Однако без такой процедуры, как подключение нового дома к электричеству (ЛЭП), его владельцам, разумеется, не обойтись. Еще совсем недавно для подсоединения к общей электросети не требовалось никаких разрешений от государственных органов. Владельцу загородной постройки нужно было только установить счетчик учета и зарегистрировать его. Сегодня ситуация в корне изменилась.

Первые шаги

Итак, давайте подробнее поговорим о том, как выполняется подключение электричества к дому. И для начала разберемся с тем, что необходимо для получения на это разрешения.

При разработке проекта дома следует составить, в том числе, и подробную схему его электрификации. Одной из обязательных операций при этом должен стать подсчет суммарной мощности всех тех бытовых приборов, которые предполагается использовать в дальнейшем. Это позволит не только правильно рассчитать сечение кабелей проводки и параметры дополнительного оборудования, но и пригодится для получения разрешения подключения к сети ЛЭП.

Определив необходимую мощность (лучше с некоторым запасом), владелец дома должен пойти в местную энергоснабжающую организацию и получить там договор технологического присоединения. К нему будут приложены технические условия. Последние оформляются письмом на имя директора компании-поставщика. Для получения договора, помимо всего прочего, нужно будет написать заявление и предоставить специалистам энергоснабжающей организации документы, подтверждающие право собственности на дом и участок, а также план последнего.

Технические условия

В этом приложении к договору расписывается, каким именно образом будет произведено подключение электричества к дому. Это может быть, к примеру, подводка обычной новой линии или усиленной, замена старой либо, возможно, даже установка новой подстанции. Последняя может понадобиться в том случае, если здание расположено очень далеко от самой ЛЭП. То есть, по сути, в этом приложении расписываются требования, которые владелец дома должен соблюсти для получения разрешения.

Сбор документов

Подключение дачного дома к электричеству начинают с установки счетчика, ВРУ и проведения кабеля до ЛЭП (до точки подключения). Все эти операции, включая подбор оборудования, должны быть произведены в точном соответствии с предписаниями ТУ. Затем владельцу дома нужно будет обратиться в местный РЭС для получения акта ввода. Этот документ передают ему на руки после проверки специалистами организации схемы подключения, осмотра ВРУ и узла учета (счетчика) и опломбирования последнего.

Владельцу дома от РЭС должен быть предоставлен и такой документ, как «Акт разграничения балансовой принадлежности». Он определяет границы эксплуатационной ответственности с поставляющей компанией.

Проверка соответствия

Подключение загородного дома к электричеству (ЛЭП) возможно только после осмотра счетчика, ВРУ и кабеля представителем энергоснабжающей компании. В том случае, если каких-либо нарушений выявлено не будет, владелец здания получит еще один документ – «Акт выполнения ТУ». Далее будет заключен собственно сам договор на поставку электроэнергии.

Процедура подключения

Присоединять подводящий кабель к ЛЭП самостоятельно современными нормативами запрещается. Выполняется подключение электричества к дому исключительно работниками поставляющей компании. Ее представители выезжают на место и подсоединяют приготовленный хозяином дома кабель к линии электропередач.

Способы подключения

Далее рассмотрим, какие действия может понадобиться выполнить по ТУ и как именно. Подключение электричества в частный дом может производиться двумя способами – воздушным и подземным. Чаще всего используется первый метод. Дело в том, что подземное подключение обходится дороже и технически считается более сложным. Этот способ выбирают только в исключительных случаях.

Воздушное подключение

Помимо дешевизны, такое подключение дома к электричеству (к ЛЭП) отличается еще и простотой монтажа и обслуживания. Отремонтировать или заменить проводку в случае необходимости будет совершенно несложно. Выполняется эта процедура так:

  • Провод от ЛЭП вводится во ВРУ. На входе при этом должен быть установлен автоматический трехполюсной выключатель.
  • Далее провод протягивается к электросчетчику.
  • Затем выполняется подключение к дифавтомату с четырьмя полюсами.
  • В этой же части должны располагаться автоматические однополюсные выключатели освещения дома, настроенные на одну фазу.
  • На осветительную и силовую подсистемы должны быть предусмотрены отдельные УЗО.
  • Для дворового освещения и электроснабжения хозяйственных построек в щите предусматривают отдельную секцию.

Повесить ВРУ можно как на стену дома снаружи или изнутри, так и на сам столб ЛЭП. От него провода заводятся в само здание, выполняется разводка по комнатам. Счетчик может располагаться как в самом ВРУ, так и в доме на стене. Выбирать это устройство учета также следует правильно.

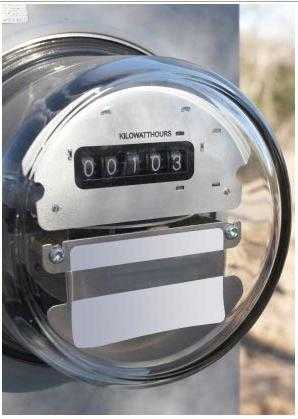

Требования к счетчику

Такая процедура, как подключение дачного дома к электричеству, должна производиться, как уже упоминалось, с подбором соответствующего техническим условиям оборудования. Касается это, разумеется, и счетчика.

Согласно ГОСТ 6570-96, в жилых зданиях должны устанавливаться приборы учета электроэнергии с рабочим током не менее 30 А и класса точности не менее 2.0. В остальном выбор счетчика зависит исключительно от личных предпочтений владельца дома. Разумеется, если дополнительные параметры отдельно не оговорены в ТУ. Иногда, к примеру, снабжающие компании предписывают владельцам домов устанавливать исключительно электрические счетчики. Разумеется, в технических условиях должно быть указано количество необходимых фаз устройства. Обычно для частных домов выбирают устройства с током более 50 А.

Требования к ВРУ

Итак, подключение электричества к частному дому выполняется через вводное устройство. Конструктивно оно состоит из следующих элементов:

  • Входных проводов, которые могут быть однофазными или трехфазными.
  • Клеммных контактов, предназначенных для подключения подводящих и сходящих к потребителям кабелей.
  • Рубильника, с помощью которого можно включать и отключать домашнюю сеть.
  • Автоматических защитных выключателей и УЗО. Последнее устройство отвечает за снижение сопротивления в случае скачка напряжения в сети.

В современных ВРУ рубильники часто заменяются трехполюсными автоматическими выключателями. Параметры последнего рассчитываются в зависимости от суммарной мощности всех возможных потребителей с небольшим запасом.

Помимо всего прочего, нужно будет установить и главную шину заземления, к которой следует подсоединить нулевой провод от ЛЭП. При желании можно подключить к ней нулевой провод и уже от ВРУ. Повторное заземление контура также производится к ГЗШ. В этом устройстве нулевой провод разделяется на заземляющий и отходящий в здание ноль.

Каким должен быть вводящий кабель

Выполняя подключение электричества к частному дому, следует правильно подобрать в том числе и сам наружный провод. Требования к кабелю, соединяющему ЛЭП с проводкой здания, следующие:

  • Состоять он должен не менее чем из четырех жил. В этом случае имеется возможность распределения энергии по трем фазам.
  • Лучше всего устанавливать медный кабель.
  • Минимальная толщина входного кабеля – 4 мм.
  • Слой изоляции на нем должен быть достаточно толстым и, разумеется, целым.
  • Проводится кабель в гофрированной трубе ПВХ.
  • На провод должны иметься сертификаты МЧС и Ростеста.

Правила проведения провода к дому

К самому дому кабель должен быть проведен с соблюдением следующих рекомендаций:

  • Сечение медного кабеля в 4 мм рассчитано на длину не более 25 м. В том случае, если дом расположен от ЛЭП дальше, лучше всего будет установить промежуточные столбы.
  • Протягивают наружный провод так, чтобы исключить его соприкосновение с металлическими элементами (парапетами балконов, оградами в дворе и т. д.).
  • Если проводка будет проходить вдоль наружной стены здания, располагать ее следует не ближе 75 см до окон и одного метра до балкона. При этом следует учитывать возможное колебание проводов.
  • Сквозь стену кабель должен быть проведен в изоляционной трубе.

Правила подключения электричества к дому путем прокладки кабеля под землей

Далее немного поговорим и об этом способе подсоединения сети дома к ЛЭП. При подземном подключении кабель проводится по столбу вниз. На высоте до трех метров от земли он должен быть защищен от механических повреждений стальной трубой. От столба к дому выкапывается траншея глубиной от 70 см до 1 м. При прокладке кабеля вдоль здания канаву выкапывают на расстоянии не менее 70 см от фундамента дома. Под зданиями провод тянуть категорически запрещается. До деревьев от кабеля должно оставаться расстояние не менее 2 м, а до кустарников – 75 см.

Заключительный этап

После того как входной кабель дома будет подключен к ЛЭП работниками снабжающей компании, проводятся пусконаладочные работы, направленные на выявление разного рода неполадок. Если последние имеются в наличии, производятся работы по их устранению. Также тщательно осматривается изоляция кабелей.

Вот в таком вот порядке и производится в России подключение электричества к дому. Украина недавно ввела на своей территории похожие правила. Собственнику участка также нужно будет сначала представить пакет необходимых документов в снабжающую компанию. Далее владелец дома должен будет приобрести счетчик и зарегистрировать его в местном РЭС. Заявление компания-поставщик должна будет рассмотреть в течение 15 дней.

Один экземпляр подписанного обеими сторонами договора по поставке электроэнергии остается на руках владельца дома, второй – в снабжающей компании.

fb.ru

Как подключить электричество на даче от столба к дому

Здесь будут рассмотрены технические вопросы как подключить электричество к дачному или частному дому. Подразумевается, что все необходимые разрешения и согласования имеются. В противном случае Вам нужно решить ряд организационных вопросов, описанных на этой странице.

ВНИМАНИЕ! Все работы следует производить с соблюдением правил безопасности, при снятом напряжении питания и принятых мерах по недопущению его случайного включения.

Производить подключение начнем от столба. Стоит заметить, что там может быть путаница проводов, вполне способная испугать начинающего электрика (фото 1), но на поверку все оказывается очень просто. Здесь будет рассмотрено как подключить электричество к даче при помощи самонесущих изолированных проводов (СИП), поскольку в настоящее время используются именно они.

Электрические провода, подходящие к столбу, можно разделить на магистральные (идущие от трансформатора, подстанции) и провода снижения (подающие электричество непосредственно конечному потребителю — здесь их три: П1, П2, П3).

Первые идут через столб транзитом — пришли и ушли, если, конечно, столб не крайний, оставшиеся — это провода снижения.

Как правило, от трансформатора на дачах идут четыре провода — один из них нулевой, остальные фазовые (см. подробнее). Для подключения напряжения 220 В нам нужна одна фаза и ноль (рис.1).

Дальше, все будем рассматривать для одного потребителя, например, П1.

Подключив фазу и ноль снижения к магистрали (как технически это реализовать — несколько позже), в соответствии с новыми требованиями электросетей мы должны установить счетчик непосредственно на столбе.

Для этого используется электрический щиток, естественно, уличного исполнения. В нем устанавливается электрический счетчик BW, перед ним также можно установить автомат защиты S, при условии, что все точки электрических подключений могут быть опломбированы. Здесь про подключение электрического счетчика написано более подробно.

Провода, идущие к дому на Вашей даче можете подключать к внутреннему щитку и необходимым потребителям электроэнергии. Здесь написано про схему электропроводки, правда для квартиры, но она принципиально от дачи или частного дома ничем не отличается.

Теперь про то, как закрепить и подключить электрические провода. Их крепление производится про помощи специальных зажимов:

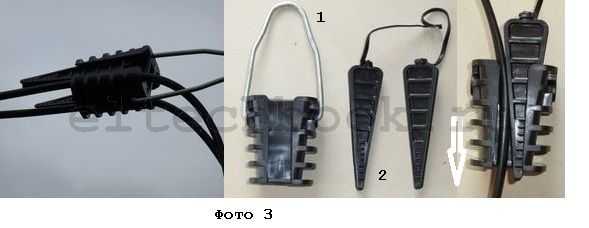

Клиновой зажим. Думаю все ясно. К столбу он крепится скобой 1. Провод вставляется в соответствующий паз, фиксируется клиньями 2. Стрелкой указано направление приложения силы, обеспечивающей его зажим. То есть более длинный участок, например идущий к соседнему столбу или от столба к дому (участку на даче) должен располагаться по рисунку ниже.

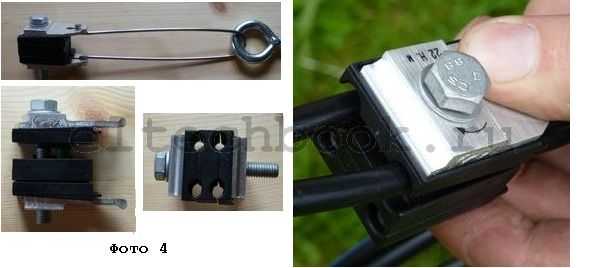

На фото 4 приведен другой тип зажима:

Фиксация здесь обеспечивается затяжкой болта.

Остается обеспечить электрическое соединение проводов, идущих от столба к дому.

Для этого подойдет прокалывающий зажим. Он имеет два канала — сквозной -1, который надевается на магистральный провод без его разрезания и зачистки. В отверстие 2 вставляется провод снижение, идущий через щиток к дому (даче).

После затяжки болта 3 получается надежное электрическое соединение. Еще раз повторю — зачищать провода не надо.

Может возникнуть вопрос — как обеспечить переход от СИПа к электропроводке внутри дома. При использовании в качестве снижения провода СИП 2Х16 проблем не будет, поскольку его можно непосредственно подключить к входным клеммам счетчика (автоматического выключателя).

На что еще следует обратить внимание?

  • Сечение провода снижения должно соответствовать суммарной нагрузке всех дачных (домашних) потребителей энергии.
  • При подключении потребителей «к столбу» следует равномерно распределять нагрузку между фазами во избежании их «перекоса».

© 2012-2019 г. Все права защищены.

Все представленные на этом сайте материалы имеют исключительно информационный характер и не могут быть использованы в качестве руководящих и нормативных документов


eltechbook.ru

Важные моменты при подводе электричества к деревянному дому

    Электричество на участке застройки подарит в последующем не только свет и тепло в частном доме, но и намного облегчит сам процесс строительства с нуля этого дома. Подвод электричества к дому либо участку можно произвести собственными силами, но при обладании хотя бы минимального опыта и знаний. Научиться всему возможно только на практике, но общее представление о правильной проводке в нашей статье мы предоставим.

    Подключение электричества к частному дому производится в несколько этапов. Каждый из основных этапов обладает несколькими стадиями. Поэтому, как только решение о сооружении частного дома принято и получены документы на земельный участок, сразу же приступаем к активным действиям. Примерная поэтапная схема подключения к электросети выглядит следующим образом: во-первых, получаем технические условия, которые представляют собой разрешение на произведение данных работ; во-вторых, происходит процесс разрабатывания и утверждения проекта электроснабжения. Стоит знать, что проект разрабатывается исключительно организацией, которая имеет соответствующую лицензию. Далее, после получения всех разрешений в соответствующих инстанциях, делаем электрификацию нашего участка застройки.

    В данной статье будем говорить о наиболее распространенной в частном домостроении однофазной проводке. Как подвести и как подключить электричество к частному дому расскажем ниже в нашей статье, и более того, подскажем, как пройти этапы получения соответствующих бумаг на электроснабжение.

    1. Действуем поэтапно и получаем соответствующие бумаги на электроснабжение.
    2. Подвод электричества к частному дому.
    3. Ввод однофазной проводки в дом.
    4. Устанавливаем вводное распределительное устройство.

    Действуем поэтапно и получаем соответствующие бумаги на электроснабжение

    На основании договора «об осуществлении технологического присоединения к электрической сети» производится присоединение к электросети участка. Договор заключается между электросетевой организацией и владельцем участка застройки.

    Зависящие от нас действия, которые необходимо произвести для подключения к электросети, выглядят следующим образом. Для начала, нужно определить наличие и ближайшее расположения к участку застройки электросети. Электрические сети должны соответствовать напряжению в 380 либо в 220 вольт. Наглядно определить их наличие в районе застройки возможно по четырем проводам либо по проводам, свитым в жгут, расположенных на столбах. Если же поблизости данного подключения не обнаружено, то нужно искать сеть с напряжением в 6-10 кВт. Такую сеть можно различить на столбах с наличием трех проводов.

    Далее нам необходимо найти ближайшую официально зарегистрированную организацию, предоставляющую услуги электроснабжения. Нам понадобятся следующие сведения: адрес, название и статус данной организации. Информацию можно получить и от ближайших соседей по району застройки, и в местной администрации.

    Информацию о необходимом пакете документов для заключения договора на подвод электроснабжения можно разыскать на интернет страницах. Но разумнее всего будет обратиться в электросетевую организацию, где подскажут, по какой форме необходимо подавать документы, предоставят полную информацию о тарификации и мощностях, распишут порядок подключения электричества к участку застройки.

    Чаще всего типовой набор необходимых документов для заключения договора присоединения к сети электроснабжения выглядит так:

    — заявление на имя директора либо заместителя директора ПЭС (поставщик электрической энергии) по поводу заключения договора соответствующих услуг с обязательным указанием местонахождения участка застройки и Ф. И. О. заявителя.

    — заверенная копия документа (с подписью «копия верна»), который определяет право собственности на земельный участок либо объект, ксерокопия паспорта заявителя;

    — обязательно необходимо предоставить полные сведения обо всех электроустановках для нужд частного характера (отопление, горячее водоснабжение и др.) с разрешением на их использование. Такие разрешения выдает Энергосбыт ПЭС, если мощность не превышает 15 кВт, а ОблЭнерго выдает разрешения, если мощность свыше 15 кВт. Может быть получена справка об отсутствии необходимости в данной мощности.

    — нужны сведения для предоставления в ПЭС о средствах учета (тип электросчетчика, класс счетчика, схема электрического подключения, место его установки) и заявление на опломбирование и тех. приемку счетчика электрической энергии.

    Обычно, документы для заключения соответствующего договора, предоставляются организации в двух экземплярах. Все документы предоставляются в копии, но иногда для подтверждения просят показать оригиналы. Копии документов заверяются надписью «копия верна» и подписью заявителя. При отправке документов заказным письмом, лучше произвести опись вложенной документации и отправлять с уведомлением о получении. Таким образом, организация будет брать на себя юридическую ответственность за сохранность документов и за сроки выполнения заявки.

    Например, если документы, принятые организацией на рассмотрение заявки, оформлены не правильно либо отсутствуют некоторые необходимые документы, то она обязана уведомить заявителя об этом в течение шести дней (рабочих) с момента получения заявки. Если же заявка рассмотрена и принята, то в течение 30 дней с момента получения заявки, организация должна отправить заявителю договор на предоставление услуг в двух экземплярах. Договор должен быть подписан сетевой организацией и полностью заполнен. Заполненные данные в договоре лучше перепроверить.

    Договор предусматривает условия оплаты заявителем услуги на подключение сооружения к электросети. Размер оплаты фиксирован, если расстояние по прямому пути от дома до подстанции, либо опоры в городе не превышает 300 метров, если подвод происходит в сельской местности – протяженность линии не должна превышать 500 метров. Оплата на присоединение дома к электросетям при расстоянии свыше указанного, устанавливается региональными властями.

    Часто бывает, что в поселках частной застройки, вопросы по электроснабжению решаются управляющими ими компаниями. Другими словами, может оказаться, что владельцем электросети является не организация электросети, а какое-нибудь производственно-коммерческое общество. Поэтому договор на подключение и технические условия, выставленные данной компанией, могут содержать не совсем приемлемые положения, которые не соответствуют установленным общепринятым нормам. В таком случае, если возникают сомнения, прежде чем подписывать договорные условия, лучше проконсультироваться в организации государственного статуса, либо в организации, оказывающей услуги по присоединению к электросети населению.

    Подвод электричества к частному дому

    Далее возникает потребность разобраться, как подвести электропровода к частному дому. В частном домостроении место ввода допускается определять произвольно, но с учетом месторасположения подводящих электропроводов ответвления. Чаще всего ответвление берется с ближайшей к строению опоры ВЛ (воздушной линии). Ответвление может быть воздушным и подземным, подведенным проложенным в земле кабелем. Все же ответвление воздушным путем отличается гораздо большей надежностью и ремонтопригодностью, а при любых повреждениях линия восстанавливается гораздо быстрее, чем кабель под землей.

    Согласно нормативным документам, любой из видов ответвления являются частью подвода воздушной линии, поэтому заявитель (владелец, собственник) обязан обслуживать данное ответвление и нести за его состояние полную ответственность.

    По действующим правилам и нормам однофазное ответвление производится часто двумя проводниками: фазным и совмещенным нулевым, но в обязательном порядке изолированным проводом сечением не меньше 16 кв.мм. Подвод электричества к дому лучше производить самонесущим изолированным алюминиевым проводом (СИП-4, а старое название провода – СИП-2А), срок службы которого составляет около 25 лет. Преимущество данной электропроводки в том, что провод находится в изолирующей оболочке из сшитого светоотражающего полиэтилена, который достаточно устойчив к воздействию излучений ультрафиолета.

    Переход на кабель другого типа на вводе в помещение и само подключение СИП-4 к воздушной линии производится при помощи специальной арматуры. Сжимы обладают достаточной герметичностью для предотвращения попадания под изоляцию провода влаги. Также герметичные сжимы могут обеспечить качественный контакт. Клиновые зажимы изготовителем рассчитываются на определенную нагрузку, при превышении которой, например, срыв большой массы снега либо падение дерева, разрушаются. При подобных внештатных ситуациях кабель, которым обеспечивается подвод электричества к дому, не повреждается, а само электроснабжение бесперебойно, при этом возможность получения электротравмы при случайном контакте с оборванным проводом исключена.

    Расстояние до поверхности земли воздушной линии регламентируется ПУЭ (правила устройства электроустановок) не меньше 2,75 метра. Регламентируется и длина линии ответвления относительно точек опоры. Если расстояние от сооружения до ВЛ превышает 25 метров, то с шагом не менее 25 метров необходимо устанавливать дополнительные опоры, а кабель лучше выбирать неизолированный.

    Ввод однофазной проводки в дом

    Ввести кабель воздушной линии в деревянный дом через стены не допустимо, поскольку по сгораемым конструкциям согласно ПУЭ проводка кабеля с алюминиевыми жилами категорически запрещается. Рассмотрим более подробно, как подключить электричество к дому.

    Нам необходимо с кабеля с алюминиевыми жилами перейти на кабель с медными жилами. Наиболее приемлемый вариант – ВВГнг (индекс «нг» — для оплетки использована изоляция, не распространяющая горение), который предназначен как для стационарной проводки, так и для прокладки на открытом воздухе. Опытные электрики для дополнительной защиты кабеля и конструкции заключают проводку в специальную гофру (гофрированную трубку), а места прохода сквозь перекрытия и стены обеспечивают металлическими втулками из стальной трубы. Втулки обеспечивают не только пожаробезопасность при проходе через конструкцию, но и обеспечивают сохранность кабеля от механических повреждений при осадке стен деревянного дома. При этом толщина стенок втулки регламентируется СП 31-110-2003, где стенка должна быть толщиной не меньше 2,8 мм под кабель сечением 4 кв. мм, и 3,2 мм под кабель от 6 кв. мм до 10 кв.мм.

    Все же подключение электричества к частному требует дополнительных мер безопасности, поскольку участок от наружного ввода через стену сруба до распределительного щитка достаточно опасен и ничем не защищен проходя по сгораемой конструкции. Можно защитить кабель на данном участке, например, изолировав его в стальную трубу по всей протяженности по стене. Но данный вариант приемлем, если расстояние от ввода до щитка не велико (не больше 3 метров) и проходит с минимальным количеством поворотов.

    Данную проблему возможно решить другим способом. Например, на вводе установить дополнительную защиту в виде двухполюсного автомата защиты (АЗ). Автомат необходимо установить на наружной стене сруба в месте разрыва кабеля в специальном влаго-пылезащищенном боксе не ниже показателя IP-55. Автомат необходимо подбирать номиналом на ступень показателя выше, чем вводной АЗ в щитовой частного дома. Это делается для того, чтобы при электроперегрузках первой сработала защита, расположенная в щитовой.

    Дополнительную безопасность можно обустроить другим вариантом. Например, АЗ подобрать по скорости срабатывания – в щиток установить АЗ с характеристикой «В», а вводной бокс обеспечить автоматом того же номинала, но с характеристикой «С». Возможно, сделать и сочетание в другом виде: внутренний медный кабель проложить сечением 6 кв. мм, снаружи на стене установить АЗ в 40А, в щитовой – АЗ в 32А. Такое сочетание позволяет в доме подключать электроприборы одновременно мощностью в 7 кВт в сумме. Преимущество данного способа установки в том, что можно устанавливать щиток на расстоянии более трех метров от ввода, но проходы сквозь перекрытия и стены все равно необходимо обеспечивать стальными втулками.

    Дополнительную защиту можно установить и на столб, от которого отходит ответвление электропровода к дому. Рассмотрим, как подключить, и чем удобен данный способ дополнительной защиты. Приборы учета электроэнергии и автоматы защиты выносятся на столб. Удобство такого решения, в первую очередь, заключается для инспекторов, которые контролируют расход энергии. Для потребителя удобство заключается в полной защите всего участка протяженности ответвления, но при сработке защиты, придется вызывать специализированного представителя ЭСО либо электрика. Конечно, вызовы бесплатными бывают исключительно редко, но и устранить неисправность на столбе достаточно сложно.

    Устанавливаем вводное распределительное устройство

    Как подвести электролинию мы уже разобрались, поэтому есть надобность рассмотреть, как подключить к электроснабжению электрогруппы внутри сруба.

    В частном домостроении, после того как подвод электричества к дому готов, устанавливают шкафные ВРУ (вводное распределительное устройство). ВРУ, представляет собой электрическое устройство с установленными в себе приборами и аппаратами. Отличие ВУ (вводного устройства) от ВРУ в том, что ВРУ, работает не только на прием, но и распределяет электроэнергию по группам внутри строения.

    Обычно стандартное наполнение щитка выглядит следующим образом: вводной двухполюсный автомат защиты и счетчик, автоматы защиты отключения по группам, устройства УЗО. Чтобы собрать щиток, необходимо вооружиться DIN-рейками, чтобы установить УЗО и АЗ. Для вводного АЗ необходим пломбировочный бокс, заземляющая (если присутствует контур защитного заземления) и нулевая шины. Понадобятся провода для соединения сечением, отвечающим определенным нагрузкам, соединительная шина и кембрик для двойного изолирования проводов.

    УЗО является не совсем дешевым устройством, но оно при утечке тока способно защитить нас от поражения электротоком. Чаще всего УЗО устанавливают на линию, работающую на уличные розетки, которые нам необходимы для включения техники, обслуживающей сад и участок, например, электроинструменты либо насос для полива, а также на бане. Говорят, что УЗО неэффективно, если отсутствует защитное заземление, но это не верно. Допускается устанавливать УЗО в единственном экземпляре — общее, но при неисправностях значительно усложняется поиск повреждений, а при удлиненной и разветвленной линии возрастает вероятность ложных сработок.

    Установка, а тем более правильный подбор УЗО должен отвечать двум характеристикам: максимальное напряжение, которое способно пропустить через себя устройство и ток утечки. УЗО номиналом в 30мА устанавливают по току утечки, а мощность максимального тока подбирают на ступень выше тока автомата защиты, который защищает данную линию. К примеру, АЗ в 16А – УЗО применяем в 20А либо в 25А, АЗ в 10А – УЗО в 16А.

    Существую приборы, которые объединяют АЗ и УЗО в один дифференциальный автомат защиты. Конечно, установка диффавтоматов не всегда оправдана, тем более они слишком дороги, а в щитке часто для них не хватает места. Часто размер щитка подбирают больше, чем есть необходимость на начальном этапе, поскольку частное домостроение является бесконечным процессом.

    Однополюсных автоматов, чаще всего, используют два, где один из них отвечает за защиту световой линии, а второй – за розеточную линию. Подключение электричества к частному дому удобнее будет произвести с использованием нескольких АЗ, которые распределят нагрузку по отдельным помещениям, при неполадках будет намного проще производить поиск неисправностей, и при этом возможно сэкономить провода на прокладку электропроводки по дому.

    Приведем пример, как подключить отдельные группы. Например, дом стандартных размеров около 6х6 распределяется по зонам: мансарда, спальни первого этажа и кухня-терраса. Кухню нужно защитить самым мощным АЗ в 16А, поскольку данное помещение является наиболее энерговооруженной зоной. На спальни и мансарду можно установить АЗ по 16А, если будут использоваться в данных помещениях обогревательные приборы, но достаточно и по 10А. Следует знать, чем меньшим номиналом мы выберем АЗ, тем надежнее у нас будет работать защита.

    Всегда стоит помнить, что автоматику, которой мы наполним щиток, стоит приобретать исключительно проверенных производителей, поскольку данные устройства отвечают за безопасность.

    srubnbrus.com

    Подключение дома от столба (часть 1)

    Часть первая

    Порядок получения технического условия и описание порядка проведения работ

    Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энерго сбытовой организации.

    Часть третья — Монтажные работы по выполнению подключения частного дома от столба.

    Порядок получения технического условия на подключение частного дома от столба. Порядок проведения работ.

    Добрый день читатели нашего сайта. На стадии проектирования своего частного дома в первую очередь следует позаботиться об электрификации вашего участка. Никакое строительство без электричества не обходится и самое главное, что предстоит сделать, это провести электричество от столба до вашего участка.

    После получения всех необходимых документов от электросетей, вам предстоит выполнить монтаж и сдать работу. Не зависимо от того, сами вы будете производить подключение или нанимать профильную организацию, сделать это нужно качественно и согласно тех документов, которые вам выдаст представительство местных энергосетей.

    Порядок подключения электричества в частном доме от столба.

    Получение технического условия.

    Для того, что бы выполнить подключение частного дома от столба, вам необходимо получить техническое условие на выполнение данного вида работ. Для этого вам нужно подать заявку в местную электро сетевую организацию. В каждой подобной организации есть соответствующий отдел по работе с клиентами, в котором вы можете узнать список необходимых документов и образцы для их заполнения. Заявление необходимо подавать в двух экземплярах. Один из них останется в организации, а второй образец с подписью вам желательно хранить у себя. Договор с вами должны заключить в течениt 30 дней. А вот если заключения договора не произойдет по любым причинам, у вас на руках есть ваш экземпляр с подписью и вы смело можете обращаться в вышестоящие инстанции.

    Все документы, которые вы подаете поставщику электроэнергии необходимо подавать в двух экземплярах. Это должны быть копии, но в некоторых случаях вам возможно потребуется подтвердить их оригиналами. Поэтому крайне желательно иметь оригиналы с собой, но ни в коем случае не оставлять их в организации энергосбыта. Если же вы не хотите лично направляться я организацию энергосбыта, а отправляете все документы почтой, сделать это лучше заказным письмом с подробной описью всего содержимого и уведомлением о получении. Тем самым энергосбытовая компания возьмет на себя ответственность за обеспечение сохранности ваших документов, а так же за сроки исполнения вашей заявки.

    По закону отказать вам в присоединении дома электросети не могут и обязаны рассмотреть вашу заявку. Это прописано в соответствующей статье законодательства Российской Федерации.

    В некоторых случаях может возникнуть ситуация, когда владельцем электросети, к которой вы решили подключиться, является не энергосбытовая организация, а какая нибудь коммерческая организация. Это может значительно усложнить процесс получения документации, а в самом техническом условии вы так же можете найти пункты, которые вы выполнять не обязаны. В таком случае вам следует проконсультироваться с юристами и ни в коем случае не подписывать документы, в которых содержаться чрезмерные требования.

    Получив техническое условие на выполнение подключения, вы можете обнаружить в требованиях установку узла учета на фасаде здания либо на столбе, от которого осуществляется подключение. Таким образом энергосбытовая организация желает получить доступ к вашему счетчику и узлу учета для контроля. Зачастую сами энергосбытовые организации устанавливают узлы учета на столбах, на высоте более трех метров. Требования эти излишни, если сказать мягко, а говоря по существу — незаконны. Узел учета вы можете установить там, где вам его хочется установить, главное предоставлять энергосбытовой организации доступ к нему, для контроля.

    Решить вопрос с местом установки узла учета можно только с вашего согласия. Происходит это в момент разграничения зон ответственности между вами и ЭСО. Когда вы заключаете с ЭСО договор, они устанавливают границы балансовой принадлежности. Другими словами, определяется конкретное место, где должен располагаться ваш узел учета. Но повторюсь еще раз, без вашего согласия узел учета на улице оказаться не может. Когда составляется акт, в нем необходимо указать разграничение балансной принадлежности узла учета внутри помещения в корпусе ВРУ. Перед подписанием документов обязательно прочитайте их, а если не разбираетесь в вопросах энергоснабжения, обратитесь к специалистам. Дело в том, что после подписания вами документов, все требования, указанные в них станут законными.

    Подключение частного дома от столба.

    После того, как техническое условие получено вам необходимо внимательно прочитать все условия, указанные в нем. Все дело в том, что в техническом условии на подключение могут содержаться избыточные требования, выполнять которые вы не должны. В постановлении РФ четко прописано разграничение ответственности между компанией энергосбыта и частным лицом.
    • Если расстояние от границ вашего участка до ближайшего столба или другой точки подключения не превышает 300 метров, а для сельской местности эта цифра увеличивается до 500 метров, то обеспечить вам подключение должна энергосбытовая организация. Это значит что все столбы, провода и другие работы до границ вашего участка выполняете не вы, а организация по энергосбыту и выполнить она это должна в срок не более чем 6 месяцев.
    • Зачастую с вас могут потребовать проект электроснабжения на подключение до 15 кВт. Это требование вы так же не обязаны выполнять.

    После того, как все документы находятся у вас на руках, вам предстоит произвести подключение. Производя работы по подключению следует жестко придерживаться пунктов, указанных в техническом условии на присоединение. Не зависимо от того, где вы будете располагать узел учета, на столбе или на стене вашего дома, как будет осуществлено подвод питающего кабеля, по воздуху или в земле, необходимо с запасом оставлять питающий кабель. Так же все работы нужно произвести качественно.

    Независимо от того, своими силами вы будете производить подключение и монтаж или вызовете для этих целей профильную организацию, которая выполнит работы значительно быстрее, нужно придерживаться технического условия. В противном случае процесс подписания документов в энергосетях может значительно затянуться. Профильная организация знает все подводные камни в данной работе и заказав работы в ней вы можете избавить себя от многих нежелательных последствий и намного быстрее начнете пользоваться электричеством.

    Продолжение в следующих частях статьи…

    Часть вторая — Законна ли установка счетчика на улице и другие незаконные требования энергосбытовой организации.

    Часть третья — Монтажные работы по выполнению подключения частного дома от столба.

    На этом первая часть статьи заканчивается и если у вас уже возникли вопросы — задавайте их в комментариях и подписывайтесь на наши новые статьи.

    www.glhouse.ru

    Подключение дома. Подключение частного дома.

    Подключение частного дома. Ввод в дом

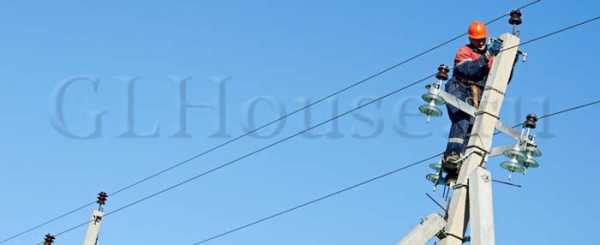

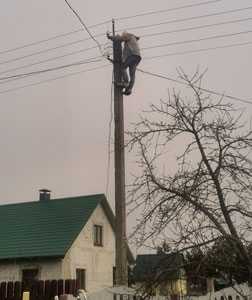

    Подключение к ВЛ, ВЛИ осуществляется опытным специалистом. Позвонив в нашу компанию мы будем рады Вам помочь с подключением дома, дачи, бытовки, стройплощадки, гаража и других строений к опоре. Готовы выполнить электромонтажные работы по подключению дома, проектирование, электрофизические измерения по самым приемлемым ценам. Работаем в любое удобное для вас время. Гибкая система скидок.

    Подключения дома к электричеству

     Для того чтобы подключить частный дом или коттедж необходимо подключение вводного кабеля к линии электропередач 0,4 кВ. В настоящее время при подключении линии к ВЛ, ВЛИ 0,4 кВ эксплуатирующая организация требует установить концевую муфту. Про установку концевой муфты можно узнать ТУТ.  Так же перед подключением вводных кабелей, если у вас новое строительство, необходимо собрать некоторые документы.

    1. Получить технические условия (Т.У)
    2. Выполнить проект на электроснабжение жилого дома
    3. Получить акт разграничение
    4. Выполнить монтаж на основании проекта
    5. Произвести электрофизические измерения (ЭФИ)
    6. Получить акт осмотра смонтированного оборудования
    7. Заключить договор с энергосбытом
    8. Получить наряд на включение

     И только потом можно подключить ввод в дом. Заказывая проект у строительной организации или ИП, перед оплатой попросите показать проект, немного его объяснив. Очень часто проектировщики делают проект шаблонным, забывая изменить адрес, расчеты, вид и способ прокладки кабеля. Расположение и количество розеток, выключателей так же очень часто не соответствует действительности. При сдачи объекта в эксплуатацию могут возникнуть дополнительные неудобства или замечания. Помните, многие проектировщики делают проект выгодным для них, устанавливая дополнительные аппараты и модули защиты, многим для этапа строительства это лишняя трата денег.

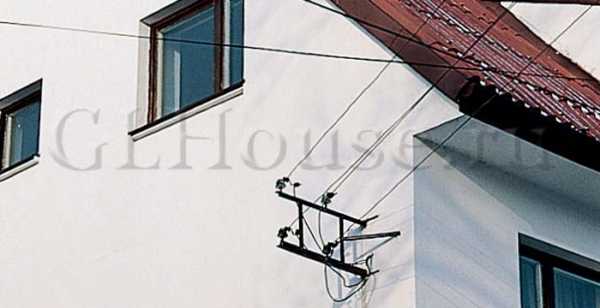

    Ввод в жилой дом

    Ввод кабеля в дом. Кабель для подключения дома

    Как правило, частный жилой дом подключается алюминиевым кабелем или проводом сечением жилы не менее 16 мм2. (АВВГ 2 Х 16, СИП 2 Х 16, АВБбШВ 2 Х 16, АВВГ 4 Х 16, СИП 4 Х 16, АВБбШВ 4 Х 16 , где первая цифра 2 или 4 это количество жил кабеля, а вторая цифра 16- сечение токопроводящей жилы мм2). На сегодня существует несколько способов подключения линии к опоре. Если воздушная линия изолирована (ВЛИ) то подключения кабеля к опоре происходит с помощь прокалывающих зажимов ЗОП. Это очень удобный способ, этот зажим предназначен для электрического соединения изолированных проводов ВЛИ-0,4 кВ с изолированными проводами ответвлений путем прокола изоляции. Если воздушная линия не изолирована (ВЛ) то подключения кабеля происходит с помощь ответвительных сжимов.



     Если у Вас трехфазное подключение дома, тогда кабель необходимо использовать четырех жильный, если однофазное— двухжильный.  При спуске кабеля с опоры (при прокладке в земле) его необходимо защитить металлоконструкцией (трубой, уголком, кожухом) заводского изготовления с полимерным покрытием. Кабеля должны быть закрыты от земли не менее 2 метров.

    Схема подключения электричества к дому

    Схема подключения ввода в дом может быть разной. Воздух-воздух, воздух-земля, земля-земля, земля воздух.

    У нас в наличии имеются все необходимые материалы, Вам не придется тратить время на поиски нужного элемента. Бесплатный выезд и консультация по Минску и Минскому району.

    Комментарии и размещение обратных ссылок в настоящее время закрыты.

    efas.by

    Закон о подключении электричества к частному дому

    Закон о подключении электричества к частному дому

     Как бы сильно вы ни любили уезжать из шумного мегаполиса подальше за город, чтобы насладиться покоем, тишиной и свежим воздухом на своем любимом загородном участке, рано или поздно вам захочется привычного комфорта и там. В чем он состоит? Прежде всего, в возможности обеспечить элементарный быт для себя и своей семьи. А сделать это невозможно, если на участке, хоть с домом, хоть без него, нет воды и света.

     Естественно, вы все еще можете пользоваться «дедовскими» способами осветить помещение или саму территорию участка при помощи керосиновых ламп или свечей. Можно применять и современные фонари, мощности батареи которых хватает на несколько часов. Хорошо себя показывают и светильники, фонари, работающие от энергии солнца. А еду можно готовить и на костре, для полива вы вполне можете носить воду ведрами. Но когда вам все это надоест, вы решите провести электричество.

    Пример проекта электроснабжения частного дома

    И тут начинается самое интересное. Ведь подключение электричества для потенциальных потребителей становится одной из главных задач, часто даже не на один год. А все потому, что люди не считают необходимым изучить главные документы, которыми регулируются отношения потребителей с энергоснабжающей компанией, – Федеральным законом от №35-ФЗ«Закон об электроэнергетике», а также Правилами технологического присоединения энергопринимающих устройств, и вопрос, как и сколько стоит подключение электричества к участку, становится весьма сложным.

    Естественно, далеко не все термины закона о подключении электричества к частному дому могут быть понятны, но вам и не нужно вникать во многие, особенно технические моменты, просто изучите внимательно свои права и обязанности, а также обязанности компании – владельца электрических сетей. Эти знания вам очень пригодятся, когда вы обратитесь в данную организацию с целью подключения электричества на ваш участок.

    Знание о том, на что вы имеете право, какие сроки предусмотрены для тех или иных процедур, существенно сэкономит ваше время, поможет получить документы и выполнить все необходимые электромонтажные работы своевременно. Также такой грамотный подход существенно может уберечь вас от ненужных, не предусмотренных законодательством и регулирующими документами расходов.

    Кто скажет, сколько стоит подключить электричество в частный дом. Можно ли узнать о всей сумме сразу?

    Чтобы узнать о сумме, на которую следует ориентироваться, чтобы провести электричество к вашему участку и в частный дом, нужно для начала собрать некоторые сведения. Прежде всего вы должны прикинуть, какая мощность вам потребуется. Меньше всего вам придется заплатить, если для всего оборудования, которое вы хотите подключать к электросети, потребуется не больше 15 кВт мощности включительно.

    Как правило, для небольших домов со стандартным набором техники (холодильник, стиральная машина, микроволновка, электроплита и осветительные приборы) этого достаточно. Но если вам нужно также установить мощный насос для воды, вы планируете подключать не один объект, а еще, к примеру, и гараж, теплицы, а, возможно, оборудовать также мини-цех при помощи пары станков, вам понадобится мощность больше указанного объема.

    Чтобы немного сэкономить время, поспрашивайте соседей о том, как они проводили электричество к своим домам или участкам и в какую сумму им это обошлось. Если вы не хотите изучать законы и регламенты, заниматься подключением собственными силами, лучше обратитесь в компанию Еnergy-systems, мы возьмем на себя решение всех текущих вопросов. Кстати, именно наши специалисты занимаются профессионально решением таких вопросов, мы сможем вам назвать приблизительную сумму, которая может уйти на всю процедуру подключения электричества.

    Благодаря накопленному опыту и багажу знаний, представитель сможет грамотно и комплексно подойти к решению вашей задачи. Все, что вам нужно будет сделать, это подготовить пакет документов: заверенную копию паспорта, схему размещения электроприборов, копию документа на право владения участком и соответствующую доверенность. Заявление с просьбой выдать вам разрешение для технологического подключения частного дома к электросети может оформить ваш представитель.

    Данное разрешение называется Технические Условия (ТУ). Их выполнение является обязательным для того, чтобы в дальнейшем владелец электросетей смог провести электролинию к вашему участку. Бывают такие ситуации, когда энергопоставляющая компания отказывает обратившемуся в выдаче ТУ, аргументируя это тем, что для подключения участка недостаточно мощности на локальной трансформаторной подстанции. И таким образом потенциального потребителя ставят перед неприятным фактом: хочешь электричество, строй подстанцию за свои деньги.

    Если вы считаете, что такой отказ неправомерен, вы можете лично или через Еnergy-systems обратиться в контролирующий местную организацию энергосбыта, к примеру Энергонадзор. Их несколько, можете писать запросы в каждый из них. Ваша местная компания обязана предоставить подробные сведения о том, на какую мощность все-таки рассчитана ближайшая подстанция, сколько подключений к ней уже есть и когда компания планирует строительство следующей подстанции. Возможно, вам удастся стать в очередь и дождаться подключения от нее.

    Под самим технологическим присоединением к сети следует понимать ряд технических, а также технологических мероприятий и работ, которые должны обеспечить беспроблемный физический контакт объектов и оборудования компании – владельца электросети с объектом, расположенным на вашем участке, будь то дом или же другое строение.

    Ниже вы можете воспользоваться онлайн-калькулятором для расчёта стоимости подключения к электросетям:

    Поделитесь ссылкой



    Дата публикации: 22.10.2014

    energy-systems.ru

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
