Классификация лэп: расшифровка аббревиатуры, классификация линий, различия между воздушными и подземными сетями

Содержание

расшифровка аббревиатуры, классификация линий, различия между воздушными и подземными сетями

Аббревиатура ЛЭП расшифровывается как линия электропередачи. Это один из основных компонентов электрической сети, предназначенный для передачи энергии между элементами. От обычных электрических линий ЛЭП отличаются тем, что они не входят в состав станции или подстанции. Основное назначение таких конструкций — передача тока от электростанций и его распределение между потребителями.

Типы и виды

ЛЭП можно разделить на две большие группы — воздушные и подземные. Они классифицируются по множеству признаков, начиная от предназначения и заканчивая параметрами тока. Различные типы устройств используются для разных целей. Они проводят электроэнергию к жилым домам, предприятиям, фонарям, магазинам, рекламным щитам и прочим сооружениям.

Различия по роду тока

В зависимости от рода тока, выделяют два вида линий передачи электроэнергии. Первый из них — это ЛЭП постоянного тока. Такие конструкции позволяют минимизировать потери при транспортировке энергии, потому эффективны для передачи тока на большие расстояния. Этот тип электроустановок очень распространён в европейских странах, но в Российской Федерации таких ЛЭП всего несколько штук. В частности, на постоянном токе работают некоторые элементы железных дорог.

Второй тип линий — это ЛЭП постоянного тока, в которых энергия не меняет своей величины и направления вне зависимости от времени. Именно они составляют основную массу подобных конструкций в РФ. Их легче строить и обслуживать, но потери при транспортировке тока ими бывают довольно большими — около 12 кВт/км за год на ЛЭП с напряжением 500 кВ.

Классификация по назначению

По предназначению ЛЭП делятся на несколько групп, характеризующих расстояние, на которое они эффективно передают ток. По этому признаку выделяют такие типы линий:

  • Сверхдальние. Напряжение таких линий составляет 550 киловольт и более. Используются для передачи тока на очень большие расстояния. Обычно нужны для того, чтобы связывать различные энергосистемы или их части.
  • Магистральные. ЛЭП с напряжением 220 или 330 кВ. Связывают между собой крупные энергетические центры или разные системы.
  • Распределительные. К этой группе относятся линии с напряжением в 35, 110 и 150 кВ. Используются для соединения районов и небольших питающих центров в их границах.
  • Подводящие электроэнергию к потребителям. Напряжение — 20 кВ или ниже, наиболее распространены варианты на 6 и 10 кВ. Эти линии подводят ток к распределительным пунктам, а затем и к потребителям.

Линии электропередач, находящие в городской черте, чаще всего относятся к последнему типу. Именно от них отходят кабеля, которые обеспечивают электричеством жилые дома и прочие городские здания.

Режим работы нейтралей

От режима нейтралей зависит безопасность ЛЭП, а также работа защитных механизмов, которые отключают оборудования при замыканиях и прочих поломках. По этому признаку все линии делятся на три типа:

  • С изолированной нейтралью. Обычно это сети с низкой мощностью и напряжением до 30 кВ. В них трансформаторы не соединены с заземлителем, потому такие ЛЭП не отключаются при однофазных коротких замыканиях и разрыве провода.
  • С эффективно заземлённой нейтралью. Обычно такая защита применяется в ЛЭП с напряжением в 110 кВ и выше. Часть такой электросети подключена к заземлителям, но не на всех участках. Это обеспечивает аварийное отключение электричества при коротких замыканиях.
  • С глухозаземлённой нейтралью. Вся ЛЭП полностью заземлена, что обеспечивает максимальную защит от коротких замыканий. Применяется в сетях с мощностью менее 1000 В или более 220 кВ.

Провода сетей, в которых нейтраль просто изолирована, могут находиться под напряжением. Потому прикасаться к ним нельзя, особенно если они оборваны и лежат на земле.

Напряжение сети

Ещё один важный параметр ЛЭП — это напряжение сети. По этому признаку линии условно делятся на такие типы:

  • с низким напряжением — до 1000 В;
  • со средним — 6, 10, 20, 27 и 35 кВ;
  • с высоким — 110, 150 и 220 кВ;
  • со сверхвысоким — 330, 400 и 500 кВ;
  • с ультравысоким — в 750 и 1150 кВ.

Встречается также классификация ЛЭП по аварийному состоянию. Рабочая линия должна быть замкнута с обеих сторон и пропускать ток нагрузки. Неработающая конструкция может находиться в резерве или консервации, а также просто быть сломанной и требовать ремонта.

Воздушные линии

Согласно устоявшемуся определению, воздушная линия электропередач — это устройство, предназначенное для передачи или распределение электроэнергии по проводам, находящимся в воздухе. Кабеля этой сети закреплены на опорах с помощью кронштейнов, изоляторов и арматуры. Отдельные участки воздушных линий (ВЛ) могут проходить по мостам или путепроводам. Состоят такие конструкции из следующих элементов:

  • Провода. Прочные изолированные кабеля, изготовленные из меди, стали, алюминия или их сплавов-проводников. Могут состоять из нескольких жил. Отличаются друг от друга параметрами сечения, бывают изолированными и неизолированными. Провода для ВЛ обязательно должны быть прочными и устойчивыми к механическим воздействиям.
  • Опоры. Изготавливают из металла, железобетонных блоков, дерева или композитных материалов. Обеспечивают необходимое расстояние между проводами и землёй. Состоят из фундамента, стойки, подкосов и растяжек. Особенности строения конструкций зависят от предназначения (некоторые из них перенаправляют ток, замыкают электросеть, служат в качестве проводников и так далее). Высота самых больших опор может достигать до 300 метров. Их стараются максимально адаптировать под местность, учитывая все особенности ландшафта.
  • Траверсы. Особые элементы арматуры, задача которых — закрепить провода так, чтобы обеспечить соблюдение нужного расстояния между разноимёнными фазами. Бывают разных форм и размеров — всего насчитывается около 20 разновидностей весом от 10 до 50 кг. Определить тип можно по маркировке. Поверхность изделий окрашена или оцинкована.
  • Изоляторы. Нужны для обеспечения надёжного и безопасного крепления проводов. Должны быть прочными и теплостойкими. Различаются по назначению и способу крепления к траверсам — точную модель можно узнать, посмотрев на маркировку. Изготавливаются из изолирующих материалов, таких как фарфор, стекло и различные полимеры.
  • Другая арматура. К ней относятся зажимы, подвесы, крепёжный устройства, планки, распорки прочие детали. Они могут использоваться уменьшения вибрации линии, предотвращения изломов и каких-либо других целей.
  • Изоляционные и защитные механизмы. Среди них можно выделить гирлянды изоляторов, заземляющие контуры, молниеотводы, вентильные разрядники, гасители вибрации и прочие структуры.

Согласно действующему регламенту, все ВЛ должны проходить техобслуживание раз в полгода и каждый год осматриваться электриками и инженерами. Иногда проводятся также внеочередные проверки сети — это происходит в связи с пожарами, наводнениями, сильными похолоданиями и прочими природными и техногенными авариями, а также после аварийного выключения.

Во время осмотров происходит устранение таких проблем:

  • наличие на проводах посторонних предметов;
  • обрывы, перегорания или другие повреждения отдельных проводков;
  • отклонения в регулировке стрел провеса на более чем 5% от проектных;
  • механические повреждения или перекрытие изоляторов, разрядников, гирлянд и прочих функциональных элементов;
  • поломки опор.

Кроме того, рабочие обязаны следить за соблюдением правил, относящихся к охранной зоне объекта. У обычных ЛЭП она ограничивается 2 метрами вокруг сооружения, но у высоковольтных линий может достигать 10—55. В охранной зоне запрещается высаживать деревья и кустарники, выбрасывать мусор, проводить земляные работы и возводить любые сооружения, ограничивающие доступ к ВЛ.

Любое строительство в этой области необходимо согласовывать с ответственными лицами обслуживающего предприятия.

Кабельные системы электропередачи

Линий электропередачи бывают не только воздушными, но и кабельными. Они представляют собой силовые провода, проложенные в земле или под ней. Элементы таких сетей могут располагаться также под водой или в частях зданий и прочих сооружений. В сравнении с воздушными ЛЭП, наземные КЛ (расшифровка этой аббревиатуры — кабельные линии) отличаются следующими преимуществами:

  • защита от погоды, ударов молнии, падений веток и деревьев, а также прочих негативных внешних воздействий;
  • меньшая площадь, а также возможность более свободно сочетать линию с другими сооружениями;
  • безопасность для людей и животных.

По условиям прохождения кабельные линии делятся на подземные, подводные и располагающиеся в строениях. Их классификация по назначению, напряжению и характеру тока идентичная таковой у ВЛ. Различают также несколько видов КЛ с разным типом изоляции. Среди них можно выделить:

  • Резиновую. Отличается гибкостью и эластичностью. Довольно надёжна, но имеет низкий срок эксплуатации и требует постоянной замены.
  • Из ПВХ. Вариант с низкой ценой, высокой эластичностью и неплохой надёжностью. Используется чаще всего.
  • Полиэтиленовую. Применяется для линий, проложенных в агрессивных условиях и контактирующих с кислотами и щёлочами. Изоляция из невулканизированного полиэтилена разрушается от воздействия высоких температур.
  • Бумажную. Используется редко. Бумагу пропитывают особым химическим составом, который придаёт ей изоляционные свойства.
  • Фторопластовую. Надёжный и устойчивый к механическим, температурным и другим повреждениями тип изоляции.
  • Масляную. Требует специальной аппаратуры, которая будет поддерживать нужное давление масла. Сейчас не производится и постепенно демонтируется, заменясь другими видами. Причиной отказа от такой изоляции является низкая надёжность и пожароопасность.

Для того чтобы проложить подземную линию электропередач, используются различные виды сооружений. Они необходимы чтобы провода можно было обслуживать и чинить в случае необходимости. Наиболее распространены такие виды конструкций:

  • Туннели. Закрытые коридоры, в которых расположены заранее установленные конструкции, предназначенные для крепления кабелей. Эти туннели довольно просторные — по ним может свободно ходить взрослый человек. Это необходимо для обеспечения комфортных условия для ремонта, монтажа и технического обслуживания кабелей.
  • Каналы. Конструкции, проведённые на небольшой глубине под землёй. Могут прокладываться как в почве, так и под напольным покрытием. Ходить и перемещаться по этим каналам, в отличие от туннелей, невозможно. Если к ним почему-то понадобится доступ, покрытие придётся снимать.
  • Шахты. Вертикальные коридоры с прямоугольным сечением. Бывают разных размеров — самые большие снабжаются лестней, с помощью которой человек может попасть к проводам. Маленькие непроходные шахты тоже существуют — чтобы проводить ремонтные работы в них, необходимо снять одну из стенок.
  • Кабельные этажи. Это небольшие технические комнаты со стандартной высотой в 1,8 м. Их верхняя и нижняя поверхность представляет собой плиты перекрытия.
  • Блоки для кабеля. Сложная конструкция, состоящая из нескольких колодцев и труб прокладки.
  • Камеры. Располагающиеся под землёй конструкции, накрытое плитой из железобетона. Обычно служит для соединения нескольких участков КЛ между собой.
  • Эстакады и галереи. Горизонтальные наклонные сооружения. Бывают как проходными, так и непроходными, а также наземными или подземными. Различие между ними состоит в том, что эстакада — открытая конструкция, а галерея — закрытого.

Во время сооружения кабельных конструкций инженеры уделяют повышенное внимание пожарной безопасности. В частности, температура внутри них не должна сильно превышать таковую у окружающей среды — допустимое отклонение составляет 10 °C летом. Это связано с тем, что пожары на КЛ трудно тушить, и они очень быстро распространяются.

виды и типы опор ВЛ

Надежность линии электропередач зависит от качества фиксации конструкций для их удержания. Выполняют эту задачу опоры ЛЭП. Их подбирают в соответствии с предварительным проектированием, с учетом напряжения и мощности воздушной линии. Ведь от этих критериев зависит оптимальное сечение кабеля, а это оказывает непосредственное влияние на его вес. После оценки ориентировочного веса кабеля просчитывают, какими должны быть промежуточные и анкерные пролеты, а затем подбирают подходящую разновидность опор. На виды опор ЛЭП, которые будут использоваться, влияет и общее количество проводов на участке, наличие отводов.

Эффективное применение опор линий электропередач возможно при низких температурах окружающего воздуха, при этом важно соблюсти все нормы установки. Защиту же от осадков, температурных перепадов обеспечит слой цинкового покрытия, который продлевает эксплуатационный ресурс вдвое, или же цинконаполненный композитный состав.

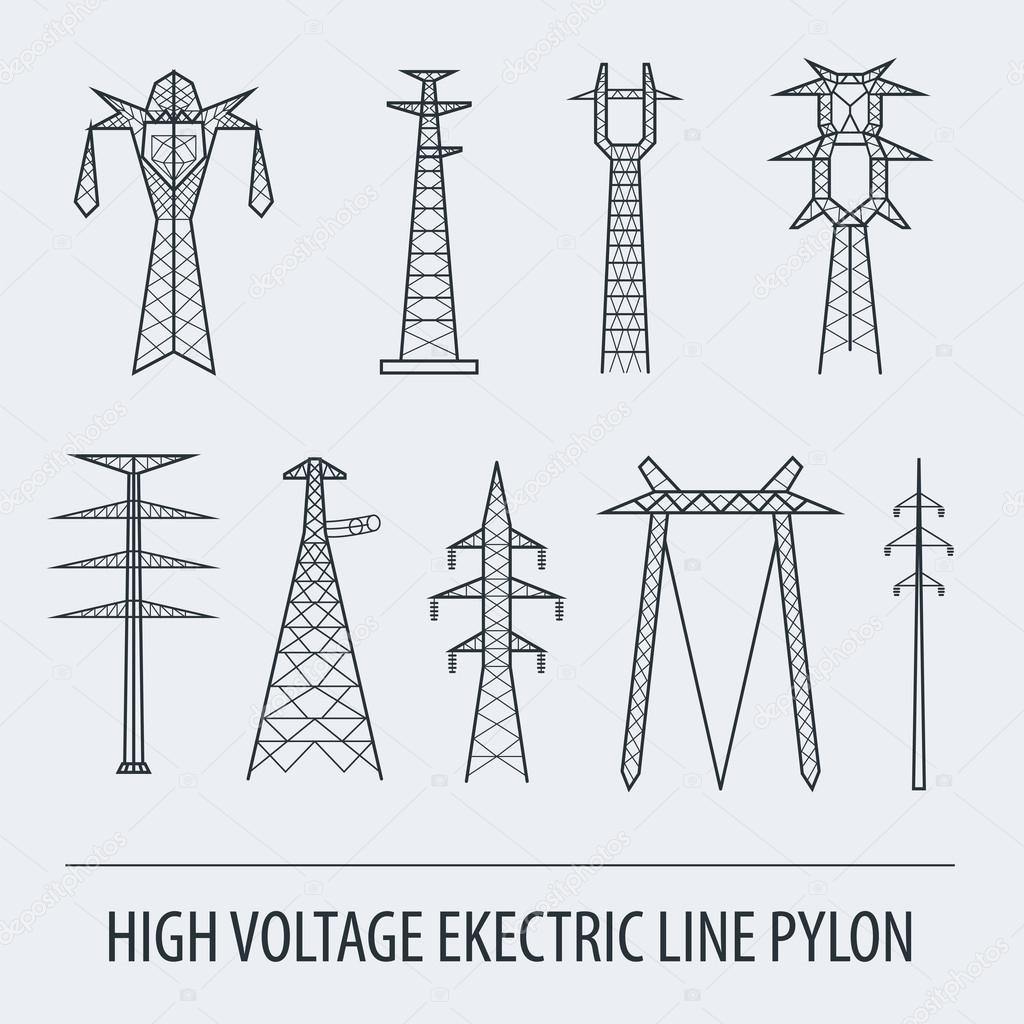

Классификация: какие бывают опоры ЛЭП

Основные виды опор ЛЭП по конструктивному исполнению:

  1. Промежуточные – такие опоры встречаются наиболее часто, выполняют функцию опоры для поддержки проводов на заданной высоте. Уровень допустимой нагрузки варьируется в зависимости от модели опор, но все они отлично подходят для обустройства прямых участков трассы. Эксплуатация промежуточных опор возможна при температуре до -65°C. Устойчивость к низким температурам объясняется тем, что в основе каркаса лежит стальной прокат, соединенный болтовыми соединениями. Благодаря компактности отдельных компонентов упрощается транспортировка и монтаж опоры.
  2. Переходные – применяют там, где имеются определенные преграды естественного происхождения. Поэтому переходные опоры превосходят другие разновидности по габаритам. Они также покрываются слоем цинка либо другого защитного покрытия, которое противостоит пагубному воздействию коррозии. В качестве маркировки для переходных опор применяют сочетание белых и красных цветов. Переходные опоры ЛЭП нужны там, где воздушная ЛЭП высокого напряжения пересекает водоем искусственного либо естественного происхождения. Для мест таких пересечений и требуется обустраивать переход. В конструкцию перехода входят крупные опоры, которые способны выдерживать нагрузку проводов. Для надежной эксплуатации ЛЭП переходные опоры должны обладать солидным запасом прочности. Переходные опоры могут иметь различное конструктивное исполнение. Типичный пример – классическая башня или же одноцепная мачта Y-образной формы (её предельно допустимая высота достигает 120 м).
  3. Анкерно-угловые – помогают добиться нужного натяжения проводов и сконструировать повороты трассы.
  4. Концевые – монтируются в начале и в конце воздушной ЛЭП. К их особенностям относят повышенную прочность, жесткость. Для фиксации кабеля используют зажимные конструкции, сам же кабель соединяет опору с электрической подстанцией либо порталом ОРУ.

Для удобства опоры классифицируют по ряду критериев.

По способу подвески

Классификация подвески осуществляется по двум основным группам: промежуточные опоры и анкерные модели. В промежуточных для фиксации проводов применяют обычные зажимы, а в опорах ВЛ анкерного типа – натяжные зажимы.

По назначению

В зависимости от участка трассы, на котором устанавливается опора, варьируются и её основные функции. Так, для прямых участков подходит промежуточная прямая опора, которая должна быть прочной и надежной, так как на неё ложится серьезная нагрузка от веса изоляторов и проводов.

На углах монтируют угловые промежуточные опоры с установкой проводов в поддерживающие гирлянды. К перечню стандартных нагрузок, которые действуют на промежуточные угловые опоры, добавляется нагрузка, продуцируемая поперечной составляющей при натяжении проводов. Если угол поворота ЛЭП превышает 20°, нагрузка значительно возрастают, для её нейтрализации предусматривают различные схемы уравновешивания.

Кроме стандартной опоры, может использоваться специализированная модель. Например, транспозиционная, которая изменяет порядок расположения тросов и проводов на опоре, ответвленная — выполняет ответвление от главной линии, крупная переходная опора – для организации переходов через реку либо другой водоём.

По материалу

Опоры ЛЭП бывают деревянными, стальными, железобетонными, композитными. Наиболее старыми среди всех являются деревянные опоры. Конструктивно представляют собой столб, выполненный из хвойных пород древесины. Длина опоры колеблется в пределах 8,5–13 м. Из дерева выпускаются и дополнительные компоненты для деревянных опор – от траверс, горизонтальных балок на опорах, до подкосов и ригелей, которые упрочняют конструкцию.

У деревянных опор есть преимущества и недостатки. К преимуществам относят доступную цену, легкость, гибкость конструкции, что позволяет без последствий воспринимать вибрации. Благодаря легкости таких опор упрощается их монтаж, процессы доставки разгрузки. К недостаткам деревянных опор относят слабую устойчивость к воздействию огня, влаги и микроорганизмов, из-за воздействия которых они гниют, на поверхности появляется плесень, трещины.

При соблюдении технологии пропитки столба эти недостатки частично нейтрализуются. Производители заявляют, что срок службы деревянной опоры достигает 50 лет, хотя это напрямую зависит от климатических условий, соблюдения норм монтажа.

Следующий тип опор ЛЭП – железобетонные. Они стали достойной альтернативой деревянным аналогам. Пользуются спросом как у монтажников, так и у заказчиков, что объясняется рядом преимуществ:

  • Железобетонной опоре не страшны повреждения, характерные для деревянных опор.
  • Эксплуатационный ресурс опор значительно превышает срок службы тех же деревянных опор, да и выглядят они более привлекательно.
  • В опору из бетона залита арматура, которую можно применять при обустройстве заземления воздушной линии. Заземляющая арматура выведена вверху и внизу столба. Благодаря таким выводам упрощается монтаж, а бетон благотворно влияет на электробезопасность.
  • Отсутствует необходимость сложной сборки и монтажа (это касается всех видов железобетонных опор ЛЭП).

ПРИМЕЧАНИЕ: изредка встречаются сборно-составные конструкции опор, которые сочетают в себе два компонента – железобетонный пасынок и деревянный столб, соединенные между собой с помощью стальной проволоки.

Для воздушной ЛЭП высокой мощности предназначены металлические опоры. За основу берется специальная сталь, во избежание коррозии на металл наносят антикоррозийный слой материала. В зависимости от размеров, опоры делают сборными или сварными. Сборные доставляются на место монтажа раздельно.

Уже на месте производят сборку и установку в предварительно обустроенный фундамент. Ввиду сложности технологического процесса применяют тяговые машины, в частности трактора и другую спецтехнику. Опору соединяют с фундаментом с помощью болтов, обязательно отслеживая её перпендикулярность по отношению к фундаменту.

К плюсам металлических опор ЛЭП относят прочность и надежность эксплуатации. Минусом считается высокая цена, что связано с тем, что в ходе производства используется большое количество металла, а это приводит к удорожанию продукции.

Применение металлических опор воздушных линий электропередач имеет смысл при напряжении от 110 кВ, в противном случае дорогостоящие монтажные работ и необходимость периодического обслуживания экономически нецелесообразны.

Правила и нормы установки опор ЛЭП

Первым этапом при установке всех типов опор ВЛ будет проектирование. Установка опор для электричества должна производиться в соответствии с заданным проектом, с учетом всех технических нормативов, от разновидности опор до особенностей грунта, специфики ландшафта, близости к жилым домам и постройкам другого предназначения.

От грамотности составления проекта зависят финансовые затраты на проведение монтажа. На данном этапе выбирают виды опор ВЛ для электричества. Также рассчитывают фундамент, который послужит основой для монтажа опор. Для проведения установочных работ важно задействовать всевозможную специализированную технику, которая необходима для того, чтобы транспортировать опоры на объект, перемещать и поднимать их, бурить скважины.

Сборка и установка опор являются многоэтапными процессами, которые включают их выкладку, установку в необходимом положении и фиксацию. Выкладка, согласно нормативам, осуществляется вдоль оси ВЛ.

Каждая разновидность работ при монтаже опоры воздушной линии должна быть поручена специальной бригаде, которой под силу грамотное выполнение следующих операций:

  • Раскладка проводов вдоль трассы, их установку на поддерживающие гирлянды и соединение. В ходе сборки на опоры монтируют и штыревые изоляторы, делаю это непосредственно до начала монтажа.
  • Натяжка тросов с визированием, регулировкой стрел провесов, фиксацию проводов с анкерными опорами.
  • Закрепление проводов на опорах (применяют зажимы).

Существуют и другие тонкости монтажа опор. Например, после обустройства котлована установка опоры должна быть произведена в течение 1 дня, с обязательной фиксацией с помощью растяжек и последующим креплением ригелей. Из-за огромного количества тонкостей, связанных с установкой опор, и необходимости специализированной техники их монтаж под силу только профессиональным бригадам.

Санпин лэп \ Акты, образцы, формы, договоры \ Консультант Плюс

]]>

Подборка наиболее важных документов по запросу Санпин лэп (нормативно–правовые акты, формы, статьи, консультации экспертов и многое другое).

Статьи, комментарии, ответы на вопросы: Санпин лэп Открыть документ в вашей системе КонсультантПлюс:
Статья: Охранные зоны
(Подготовлен для системы КонсультантПлюс, 2021)Ограничения использования земельных участков в границах санитарных разрывов линий электропередачи установлены СанПиН 2.2.1/2.1.1.1200-03 «Санитарно-защитные зоны и санитарная классификация предприятий, сооружений и иных объектов». Открыть документ в вашей системе КонсультантПлюс:
Статья: Принцип приоритета охраны жизни и здоровья человека в ходе использования и охраны земель: вопросы теории и практики
(Рыженков А.Я.)
(«Юрист», 2017, N 8)2) З. обратился в суд с заявлением о признании незаконным решения администрации Агаповского муниципального района Челябинской области от 1 июля 2014 г. об отказе в предоставлении земельного участка в аренду. Администрация возражала против удовлетворения данных требований, так как спорный земельный участок находился в санитарно-защитной зоне, где запрещено капитальное строительство. Проанализировав имеющиеся в деле доказательства, суд пришел к выводу, что испрашиваемый земельный участок расположен в зоне воздушной линии электропередачи ВЛ-10 кВ. Меры по защите от воздействия электрического поля и требования к производству работ вблизи воздушных линий электропередач установлены Санитарными нормами и правилами защиты населения от воздействия электрического поля, создаваемого воздушными линиями электропередачи переменного тока. Таким образом, заявитель испрашивал земельный участок для размещения на нем нежилого здания для хозяйственных нужд, что противоречит установленным законодательством ограничениям, а также п. 3 ч. 1 ст. 1 ЗК РФ, устанавливающему принцип приоритета охраны жизни и здоровья человека, согласно которому при осуществлении деятельности по использованию и охране земель должны быть приняты такие решения и осуществлены такие виды деятельности, которые позволили бы обеспечить сохранение жизни человека или предотвратить негативное (вредное) воздействие на здоровье человека ;

Нормативные акты: Санпин лэп

Железобетонные опоры линий электропередачи | elesant.ru



Вступление

Железобетонные опоры линий электропередачи используются в монтаже воздушных линий электропередачи (ВЛ и ВЛИ) в населенных пунктах и на не населенной местности. Делаются железобетонные опоры на основе стандартных бетонных столбов: СВ 95-2В, СВ 95-3В, СВ110-1А, СВ 110-3,5А, СВ110-5А.

Железобетонные опоры ЛЭП – классификация по назначению

Классификация железобетонных опор по назначению, не выходит за рамки видов опор стандартизированных в ГОСТ и СНиП. Подробно читать: Виды опор по назначению, а здесь напомню кратко.

Промежуточные бетонные опоры нужны для поддержания тросов и проводов. На них не оказывается нагрузка продольного или углового натяжения. (маркировка П10-3, П10-4)



Анкерные бетонные опоры обеспечивают удержание проводов при их продольном тяжении. Анкерные опоры обязательно ставятся в местах пересечения ЛЭП с железными дорогами и другими естественными и инженерными преградами.

Угловые опоры ставятся на поворотах трассы ЛЭП. На малых углах (до 30°), где нагрузка от натяжения не велика и если нет смены сечения проводов, ставятся угловые промежуточные опоры (УП). При больших углах поворота (более 30°) ставятся угловые анкерные опоры (УА). На конце ЛЭП ставятся анкерные они же концевые опоры (А). Для ответвлений к абонентам, ставятся ответвительные анкерные опоры (ОА).

Маркировка опор из бетона

Стоит остановиться на маркировке опор. В предыдущем параграфе я использовал маркировку для опор 10-2. Поясню, как читать маркировку опор. Маркируются железобетонные опоры следующим образом.

  • Первые две буквы указывают назначение опоры: П (промежуточные) УП (угловые промежуточные), УА (угловые анкерные), А (анкерные-концевые), ОА (опора ответвления), УОА (угловые ответвительные анкерные).
  • Вторая цифра, означает для какой линии электропередачи, опора предназначена: цифра «10» это ЛЭП 10 кВ.
  • Третья цифра, после тире это типоразмер опоры. Цифра «1» это опора 10,5 метров, на основе столба СВ-105. Цифра «2» — опора на основе столба СВ-110. Подробные типоразмеры в таблицах внизу статьи.

Конструкции железобетонных опор

Конструкции опор из железобетона, тоже не выходят за рамки стандартных опорных конструкций.

  • Портальные опоры с оттяжками – две параллельные опоры держатся на тросах оттяжках;
  • Свободностоящие портальные опоры с поперечинами;
  • Свободностоящие опоры;
  • Опоры с оттяжками.

Применение опор должно соответствовать проектных расчетам. Для расчетов используются различные нормативные таблицы, объем которых занимает несколько томов.

Бетонные опоры по количеству удерживаемых цепей

Если ригели опоры позволяют цеплять только одну линию ЭП, она называется одноцепной (ригель с одной стороны). Если ригель с двух сторон, то опора двухцепная. Если можно навесить много линий проводов, то это многоцепная опора.

Установка бетонных опор

Расчет опор производится СНиП 2.02.01-83 и «Руководство по проектированию ЛЭП и фундаментов ЛЭП…». Расчет идет по деформации и по несущей способности.

Чтобы закрепить промежуточную опору типа П10-3(4) нужно просверлить цилиндрический котлован диаметром 35-40 см, на глубину 2000 -25000 мм. Установочный ригель на такую опору не нужен.

Анкерные угловые и анкерные ответвительные опоры, обычно монтируются с установочными ригелями. Обращу внимание, что ригеля могут ставиться на нижний край опоры и подкоса, закапываемого в землю и/или на верхний край опоры, по верху котлована. Ригеля обеспечивают дополнительную устойчивость опоры. Глубина закапывания опоры зависит от промерзания грунта. Обычно 2000-2500 мм.

Заземление бетонных опор

Благодаря конструкции стоек опоры, заземление опор делать очень удобно. В стойках СВ опор, в заводских условиях при их изготовлении, сверху и снизу стойки выводится металлическая арматура 10 мм в диаметре. Эта арматура неразрывно идет по всей длине стойки. Именно эта арматура и служит для заземления железобетонных опор.

Специально для сайта «Электрика. Сантехника»

Таблицы всех видов бетонных опор

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи





Похожие статьи

Железобетонные стойки опор ЛЭП в Кемерово

ДСК 12. ЖБИ.00 00 01.00.00

Марка, размер (LxBxH), ммРазмер ячейки, ммБетон, м3Масса, тнЦена

СВ 95-3 Ат800

165-265×170-185×9500

0,38 В 30 (М400) 0,95

СВ 95-5 Ат800

165-265×170-185×9500

0,38 В 30 (М400) 0,95

СВ 105-3,5 Ат800

165-275×170-185×10500

0,41 В 30 (М400) 1,025

СВ 105-5 Ат800

165-275×170-185×10500

0,41 В 30 (М400) 1,025

СВ 110-3,5 Ат800

165-280×170-185×11000

0,45 В 30 (М400) 1,125

СВ 110-5 Ат800

165-280×170-185×11000

0,45 В 30 (М400) 1,125

Массовый переход на использование железобетонных конструкций для линий электропередач, прокладываемых воздушным путем, был запущен еще в середине прошлого века. Данный вид стоек пришел на смену не долговечным деревянным столбам, которые уже тогда перестали отвечать техническим и эксплуатационным параметрам энергетиков. Придать бетонным опорам ЛЭП пластичность и одновременную прочность удалось с помощью применения таких технологий, как:

  • Армирования металлом – по всей длине стойки установлен каркас из стальных прутьев, залитых бетонным раствором.
  • Вибрирование (усадка) – придание бетонной смеси после ее заливки в формы более высокой и равномерной плотности.

Благодаря этому железобетонные опорные стойки обладают абсолютной невосприимчивостью к воздействию природных факторов химически активных сред и температурных перепадов (допускается эксплуатация от -50 до +60 С градусов).

Классификация стоек опор ЛЭП

Железобетонные вибрированные опоры для магистралей воздушных линий электропередач выпускаются производителями согласно установленных требований ГОСТ и ТУ. Купить стойки опор ЛЭП в Кемерово предлагаем в «КемДСК». Большой ассортимент ЖБИ по доступным ценам. Выбор размера изделия в зависимости от нужд.

По видам они классифицируются в инженерно-технических справочниках следующим образом:

  • Предварительно напряженные стойки – отличаются высокой прочностью, применяются для ЛЭП с напряжением от 0,38 до 35 кВт.
  • Конические стойки (имеют форму усеченного, имеющего разные размеры боковых сторон конуса) – используются в качестве опор линий связи, трансформаторных групп и прожекторных мачт.
  • Односторонние ЖБИ опоры — наиболее распространенные модели, применяются для прокладки ЛЭП с токовыми параметрами от 110 до 500 кВт.
  • Стойки центрифугированные – используются для высоковольтных линий, конструкция может иметь цельное поперечное сечение или состоять из звеньев.

Все виды и модели ЖБ стоек, используемых для воздушных ЛЭП, должны иметь технический паспорт (предоставляется производителем на каждую партию изделий). В нем указываются марка используемого при изготовлении бетона и стали армирующего прутка. Указывается тип конструкции и рекомендации для установки (эксплуатационного использования).

Что такое Линия электропередачи (ЛЭП)?

29082

Линия электропередачи — это один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи

Линия электропередачи (ЛЭП) — это один из компонентов электрической сети, система энергетического оборудования, предназначенная для передачи электроэнергии посредством электрического тока, а также электрическая линия в составе такой системы, выходящая за пределы электростанции или подстанции.

Различают воздушные и кабельные линии электропередачи.

В последнее время приобретают популярность газоизолированные линии — ГИЛ.

По ЛЭП также передают информацию при помощи высокочастотных сигналов и ВОЛС.

Используются они для диспетчерского управления, передачи телеметрических данных, сигналов релейной защиты и противоаварийной автоматики.

Строительство ЛЭП включает в себя проектирование, производственные работы, монтаж, пусконаладку, обслуживание.

Воздушная линия электропередачи (ВЛ) — устройство, предназначенное для передачи или распределения электрической энергии по проводам, находящимся на открытом воздухе и прикреплённым с помощью траверс (кронштейнов), изоляторов и арматуры к опорам или другим сооружениям (мостам, путепроводам).

В ее состав входят:

  • провода,

  • траверсы,

  • арматура,

  • изоляторы,

  • опоры,

  • грозозащитные тросы,

  • разрядники,

  • заземление,

  • секционирующие устройства,

  • встроенные в грозозащитный трос, силовой провод),

  • вспомогательное оборудование для нужд эксплуатации (аппаратура высокочастотной связи, ёмкостного отбора мощности и др. ),

  • элементы маркировки высоковольтных проводов и опор ЛЭП для обеспечения безопасности полётов воздушных судов.

Опоры маркируются сочетанием красок определенных цветов, провода — авиационными шарами для обозначения в дневное время.

Для обозначения в дневное и ночное время суток применяются огни светового ограждения.

Металлические опоры ЛЭП

Опоры ЛЭП из металла представляют собой массивные конструкции, изготовленные из прокатной стали специальных марок. Каждая опора состоит из набора отдельных секций, которые впоследствии соединяются при помощи болтов.

Изделия ЛЭП свыше 35 кВ широко применяются строителями при возведении и ремонте высоковольтных линий электропередачи. Создание каждой отдельной опоры, которые успешно служат более 50 лет, осуществляется согласно ГОСТу, ТУ и международным стандартам безопасности.

Преимущества конструкций

Спрос на опоры ЛЭП появился не просто так. Он обусловлен следующими качественными характеристиками и преимуществами:

  • Небольшая масса, в сравнении с теми же конструкциями из железобетона;
  • Отличные прочностные показатели – при создании опоры, применяется сталь специальной марки;
  • Длительный срок эксплуатации. Изделия прослужат длительное время даже в самых экстремальных условиях;
  • Невысокая стоимость – благодаря невысокой стоимости монтажных работ, можно существенно сократить расходы на обустройство высоковольтной магистрали;
  • Отличные прочностные показатели, стойкость к агрессивной внешней среде и коррозии.

Уже более 50 лет, конструкции российского производства пользуются постоянным спросом при возведении высоковольтных магистралей в различных климатических зонах. Опоры ЛЭП из металла зарекомендовали себя как прочные изделия, надежные даже при самых низких арктических температурах.

Классификация опор ЛЭП

Отечественный энергетический рынок предлагает энергетикам изготовить ЛЭП опоры, которые подразделяются по следующим признакам:

1. По принципу назначения:

  • Промежуточного типа;
  • Перекрестного;
  • Углового;
  • Переходного;
  • Концевого;
  • Анкерного;
  • Транспозиционного типа;
  • Ответвительного.

2. По типу модификации:

  • Свободностоящего типа;
  • На оттяжках;
  • Повышенного и пониженного типа.

Каждый этап производства находится под постоянным контролем, где регулярно проверяется соответствие всем установленным стандартам. Каждая опора изготавливает в разобранном виде, как несколько отдельных секций, что значительно облегчает перевозку изделий различным транспортом.

Классифицировать линии электропередач с помощью глубокого обучения

В этом уроке в качестве ГИС-аналитика в страховой компании вы будете использовать модель глубокого обучения для проведения анализа оценки рисков линий электропередач с использованием данных лидара (обнаружение света и определение дальности). Вы проанализируете район в Северной Калифорнии, который потенциально подвержен пожару из-за деревьев в непосредственной близости от линий электропередач. Проведение оценки риска — это метод, используемый страховыми компаниями для оценки рисков, связанных со страховым полисом, который помогает определить применимую премию для клиента.Лидар — это метод оптического дистанционного зондирования, который использует лазерный свет для получения информации о высоте, которая может лучше моделировать пространственные отношения между линиями электропередач и окружающей местностью, чтобы помочь в оценке. Вы будете использовать ArcGIS Pro для создания и обучения модели глубокого обучения для определения линий электропередач из облака точек лидара. Глубокое обучение позволяет обучать модель с использованием образца набора данных и применять модель в других подобных областях. Вы оцените, какая модель приводит к наиболее точным результатам и использовать его для классификации лидарные точки, являющиеся линиями электропередач.

Последний раз этот урок тестировался 25 октября 2021 г. с использованием ArcGIS Pro 2.8. Если вы используете другую версию ArcGIS Pro, вы можете столкнуться с другими функциями и результатами.

Требования
  • Роль пользователя, издателя или администратора в организации ArcGIS: ArcGIS Online (получить бесплатную пробную версию) или ArcGIS Enterprise (узнать о настройке Enterprise)
  • ArcGIS Pro (получить бесплатную пробную версию)
  • ArcGIS 3D Analyst extension
  • Библиотеки глубокого обучения для ArcGIS Pro
  • Microsoft Excel
  • Рекомендуется: NVIDIA GPU с минимум 8 ГБ выделенной память

Прежде чем вы сможете запустить модель глубокого обучения, вам необходимо проверить компьютерную систему, установить последние версии драйверов для видеокарты и установить библиотеки глубокого обучения, которые вы будете использовать для своей модели.

Проверьте графическую карту

Процессы, выполняемые при использовании глубокого обучения, занимают большой объем памяти вашего компьютера. Для выполнения процесса глубокого обучения рекомендуется графический процессор NVIDIA с минимальным объемом выделенной памяти 8 ГБ. Чтобы проверить выделенную память графического процессора вашей видеокарты, вы будете использовать утилиту NVIDIA SMI. Узнайте больше о том, что такое графический процессор и как он работает.

  1. Откройте меню «Пуск» и введите команду. Нажмите «Командная строка», чтобы открыть ее.

    Появится окно командной строки.Первая команда, которую вы запустите, — это изменение каталогов, в которых находится утилита NVIDIA-SMI.

  2. В окне командной строки введите cd, добавьте пробел, введите или скопируйте и вставьте C:\Windows\system32 и нажмите Enter.

    Путь к исполняемому файлу может отличаться на вашем компьютере в зависимости от того, как установлены видеокарты. NVIDIA также можно установить в эту папку: C:\Program Files\NVIDIA Corporation\NVSMI. Вы можете выполнить поиск на диске C для nvidia-smi.exe и в командной строке измените каталог на эту папку с помощью команды cd. Оказавшись в нужной папке, вы можете запустить файл nvidia-smi.exe.

    Далее вы запустите исполняемый файл, чтобы найти выделенную память графического процессора.

  3. В окне командной строки введите или скопируйте и вставьте nvidia-smi.exe и нажмите Enter.

    Команда запускается и показывает максимальный объем выделенной памяти графического процессора для вашего компьютера.

    В зависимости от вашего компьютера отображаемая информация может отличаться.В этом примере этот компьютер соответствует минимальной рекомендации для этого урока: 8 ГБ выделенной памяти в графическом процессоре.

    Если у вас более одной видеокарты, инструменты геообработки для глубокого обучения автоматически выберут лучшую видеокарту в процессе обучения и вывода.

  4. Запишите название видеокарты и закройте окно командной строки.

    В этом примере видеокарта называется Quadro RTX 4000.

    Теперь, когда вы знаете больше о своих видеокартах, вы загрузите и установите последние версии драйверов от NVIDIA.

Обновление драйверов NVIDIA

Далее вы обновите драйверы для вашей видеокарты. Устаревший драйвер графического процессора приведет к сбою инструментов глубокого обучения, поэтому перед запуском инструментов рекомендуется проверить системные требования и обновить драйверы.

  1. Перейдите на страницу загрузки драйверов NVIDIA.
  2. В разделе «Загрузки драйверов NVIDIA» выберите параметры, соответствующие вашей видеокарте.В этом примере используется видеокарта Quadro RTX 4000.

  3. Нажмите «Поиск», нажмите «Загрузить» и нажмите «Принять и загрузить».
  4. На своем компьютере найдите и запустите файл программы установки. Нажмите «Да», чтобы разрешить изменения в системе, и нажмите «ОК», чтобы запустить программу установки.
  5. В окне установщика NVIDIA нажмите «Согласиться и продолжить», примите параметры установки по умолчанию и нажмите «Далее».
  6. После завершения установки нажмите Закрыть.

    Далее вы установите библиотеки глубокого обучения для ArcGIS Pro.

Установка библиотек глубокого обучения

Глубокое обучение используется несколькими инструментами в ArcGIS Pro, ArcGIS Server 10.9 и ArcGIS API for Python для решения пространственных задач, категоризации объектов и выполнения классификации пикселей. Чтобы получить доступ к этой функции, необходимо установить соответствующие библиотеки глубокого обучения. Вы загрузите библиотеки глубокого обучения для ArcGIS Pro. Вы можете пропустить этот раздел, если у вас уже установлены библиотеки глубокого обучения.

  1. Перейдите на страницу Установщики библиотек глубокого обучения для ArcGIS.

  2. В разделе Загрузить щелкните Установщик библиотек глубокого обучения для ArcGIS Pro 2.8.

    ArcGIS_Pro_28_Deep_Learning_Libraries.zip загружается на ваш компьютер.

  3. В проводнике перейдите в папку «Загрузки» и найдите файл ArcGIS_Pro_28_Deep_Learning_Libraries.zip.
  4. Извлеките ArcGIS_Pro_28_Deep_Learning_Libraries.zip и откройте извлеченную папку.
  5. Дважды щелкните файл установщика ProDeepLearning, чтобы открыть программу установки.

    Если вы не видите расширения файлов, вы можете включить их на вкладке «Вид» и в разделе «Показать/скрыть».

  6. В окне программы установки нажмите «Выполнить».
  7. В окне Настройка библиотек глубокого обучения для ArcGIS Pro дважды щелкните Далее. Нажмите «Я принимаю основное соглашение», нажмите «Далее» и нажмите «Установить».

    Deep Learning Libraries for ArcGIS Pro устанавливается на ваш компьютер.

    Установка займет несколько минут.

  8. При необходимости нажмите Да, чтобы разрешить приложению вносить изменения на вашем компьютере. По завершении установки нажмите «Готово».

    Теперь, когда вы установили библиотеки глубокого обучения, вы проверите установку в ArcGIS Pro.

  9. Запустите ArcGIS Pro.
  10. Щелкните Настройки.

  11. Щелкните Python.

    В разделе «Установленные пакеты» вы можете увидеть установленные вами пакеты.

    Пакет deep-learning-essentials указан в разделе «Установленные пакеты» и является одним из необходимых пакетов для обучения и создания логических выводов в ArcGIS Pro.

Теперь, когда вы установили библиотеки глубокого обучения и подтвердили установку в ArcGIS Pro, вы готовы загрузить и изучить данные, которые вы будете использовать для обучения модели в этом уроке.


Далее вы загрузите три файла . zip, содержащие данные, которые вы будете использовать на протяжении всего урока для обучения и классификации данных облака точек. После того, как вы загрузите и извлечете данные, вы изучите и назначите символы файлам наборов данных LAS в ArcGIS Pro.

Загрузите данные

Все данные, необходимые для завершения урока, находятся в трех файлах .zip, которые вы сейчас загрузите.

  1. На компьютере откройте Проводник.
  2. На диске C:\ создайте папку с именем LearnArcGIS.В папке LearnArcGIS создайте другую папку с именем DL.

    В папке C:\LearnArcGIS\DL вы будете хранить все данные и результаты урока.

  3. Загрузите следующие ZIP-файлы:
    • smalldata.zip — содержит небольшой набор данных для обучения и границу обучения, а также небольшой набор данных для проверки и границу проверки.
    • testdata.zip — тестовый набор данных и граница обработки.
    • outputs.zip — результаты обучения на большом наборе данных, которые можно использовать вместо обучения модели для большого набора данных.
  4. После загрузки файлов извлеките каждый файл .zip в папку LearnArcGIS/DL.

    Чтобы извлечь файл .zip, щелкните его правой кнопкой мыши, выберите «Извлечь все» и перейдите в папку LearnArcGIS\DL.

    Папки содержат различную информацию, которую вы будете использовать для подготовки и обучения данных. Некоторые из основных файлов в папке являются файлами LAS. Файл LAS представляет собой стандартный двоичный формат для хранения данных бортового лидара.Набор данных LAS позволяет быстро и легко просматривать файлы LAS в их исходном формате, предоставляя подробную статистику и покрытие территории лидарными данными, содержащимися в файлах LAS. Папка результатов содержит обученную модель с использованием большого набора данных, выполненного на компьютере с графическим процессором 24 ГБ. В заключительном разделе этого урока вы будете использовать эту обученную модель позже в уроке для классификации набора данных LAS.

    Далее вы просмотрите и ознакомитесь с загруженными данными в ArcGIS Pro.

Просмотр данных обучения и данных проверки

Вы создадите проект ArcGIS Pro и просмотрите небольшие данные обучения и данные проверки.

  1. При необходимости запустите ArcGIS Pro.
  2. Войдите в свою учетную запись организации ArcGIS или в ArcGIS Enterprise.

    Если у вас нет учетной записи организации, вы можете подписаться на бесплатную пробную версию ArcGIS.

  3. В разделе «Новые и пустые шаблоны» нажмите «Локальная сцена».

  4. В диалоговом окне «Создать новый проект» в поле «Имя» введите «Классификация Powerline с DL».В поле «Местоположение» нажмите «Обзор», перейдите к C:\LearnArcGIS, щелкните папку DL и нажмите «ОК». Снимите флажок Создать новую папку для этого проекта.

  5. Нажмите OK.
  6. На панели Каталог разверните Папки и разверните DL.

    Если панель Каталог не отображается, на ленте щелкните Вид, а в группе Окна щелкните Панель каталога.

    Вы можете увидеть папки с данными, которые вы загрузили и извлекли в это место.

    Сначала вы изучите файлы в папке small_data и обновите статистику набора данных, чтобы убедиться, что отображаются правильные коды классов.

  7. На панели Каталог разверните папку small_data. Щелкните правой кнопкой мыши train_small.lasd и выберите «Свойства».

  8. В окне свойств набора данных LAS щелкните вкладку Статистика.

    Набор данных содержит несколько классификационных кодов:

    • 1- Неназначенный представляет низкую растительность или объекты над землей, но ниже высокой растительности и зданий.
    • 2- Земля представляет землю.
    • 5- High Vegetation представляет собой растительность, такую ​​как деревья.
    • 6- Здание представляет собой здания и другие сооружения.
    • 7- Шум представляет низкие точки.
    • 14-Wire-Conductor представляет фактические силовые провода.
    • 15- Башня электропередач представляет опоры линий электропередач.

    Вас интересует классификационный код 14 для проводников. Ваша цель – обучить модель для обнаружения лидарных точек, которые являются линиями электропередач, чтобы вы могли лучше оценивать риски лесных пожаров для линий электропередач в непосредственной близости от деревья.

    В нижней части окна есть сообщение о том, что один файл имеет устаревшую или неактуальную статистику. Вы исправите эту проблему сейчас, чтобы вы могли отображать правильные коды классов в сцене.

  9. Щелкните Обновить.

    Появится сообщение, подтверждающее актуальность статистики.

    Теперь, когда статистика обновлена, вы можете стилизовать слой в соответствии с классификационными кодами.

  10. Нажмите OK.
  11. На панели Каталог щелкните правой кнопкой мыши train_small.lasd и выберите «Добавить к текущей карте».

    В сцене появляется слой набора данных LAS.

    Теперь, когда вы обновили статистику для файла LAS небольшого набора данных, вы сделаете то же самое для набора данных LAS, который будет использоваться для проверки модели, val_small.lasd.

  12. На панели Каталог откройте свойства val_small.lasd, обновите статистику и нажмите OK. Добавьте val_small.lasd на текущую карту.
  13. В сцене нажмите C и V, перетаскивая указатель, чтобы наклонить его и панорамировать сцену, чтобы исследовать наборы данных в 3D.

    Вы будете использовать train_small.lasd для обучения модели и val_small.lasd для проверки обученной модели, чтобы предотвратить переоснащение в процессе обучения.

    Далее вы обновите символы для каждого из слоев LAS, чтобы показать разные цвета в соответствии с кодами классификации. Вы начнете со слоя train_small.lasd.

  14. На панели Содержание щелкните слой train_small.lasd, чтобы выбрать его. На ленте щелкните вкладку Внешний вид.
  15. На вкладке «Внешний вид» в разделе «Чертеж» для «Символы» щелкните раскрывающееся меню и выберите «Класс».

    Появится панель Символы, и слой train_small.lasd будет обозначен кодами классификации.

    Если в наборе данных LAS есть пробелы, это указывает на проблему с кэшированием. Вы можете перейти к свойствам набора данных LAS, выбрать «Кэш» и щелкнуть «Очистить кэш», чтобы исправить это, или это будет исправлено автоматически при закрытии и открытии ArcGIS Pro.

  16. На панели Содержание щелкните val_small.lasd. На вкладке Внешний вид щелкните Символы и выберите Класс.

    Слой val_small.lasd теперь имеет коды классификации.

    Наборы данных

    LAS могут быть большими, и для их отображения может потребоваться больше времени, чем для других слоев. Для ускорения отображения можно построить пирамиды с помощью инструмента Построить пирамиду набора данных LAS. Этот инструмент создает или обновляет кэш отображения набора данных LAS, что оптимизирует производительность рендеринга.

  17. Над лентой на панели быстрого доступа щелкните Сохранить, чтобы сохранить проект.

Далее вы будете обучать модель, используя некоторые из изученных вами наборов данных.


В этом разделе вы будете использовать небольшие наборы данных для прохождения процесса обучения модели классификации.Поскольку этот набор данных не содержит столько точек, сколько необходимо для более точной классификации, вероятно, будет получена менее точная модель классификации. В этом разделе показан процесс обучения модели, а затем вы будете использовать обученную модель из большей выборки точек позже в уроке, чтобы классифицировать набор данных LAS и визуализировать линии электропередач.

Подготовка набора данных для обучения

Наборы данных LAS нельзя использовать непосредственно для обучения модели. Наборы данных LAS должны быть преобразованы в меньшие обучающие блоки.Вы будете использовать инструмент геообработки Подготовить обучающие данные облака точек в ArcGIS Pro, чтобы экспортировать файлы LAS в блоки.

Ваша цель — обучить модель идентифицировать и классифицировать точки, являющиеся линиями электропередач. Не каждую точку в облаке данных LAS необходимо просматривать. Необходимо проверить только точки в окрестностях линий электропередач. Вы будете использовать подготовленные граничные данные, bnd_train_small и bnd_val_small, чтобы указать, какие баллы должны быть преобразованы в тренировочные блоки.

  1. На ленте щелкните вкладку Анализ и щелкните Инструменты.

    Появится панель Геообработка.

  2. На панели Геообработка найдите и откройте инструмент Подготовка обучающих данных облака точек.

    Для этого инструмента требуется дополнительный модуль ArcGIS 3D Analyst.

  3. В инструменте Подготовка обучающих данных облака точек задайте следующие параметры:
    • Для входного облака точек выберите train_small.лад.
    • Для обучения граничным объектам нажмите «Обзор», перейдите к C:\LearnArcGIS\DL\small_data\boundaries.gdb, выберите bnd_train_small и нажмите «ОК».
    • Для облака точек проверки выберите val_small.lasd.
    • Для проверки граничных объектов нажмите «Обзор», перейдите к C:\LearnArcGIS\DL\small_data\boundaries.gdb, выберите bnd_val_small и нажмите «ОК».

    Вы вошли во все обучающие, граничные и проверочные слои.

  4. Для вывода данных обучения щелкните Обзор и перейдите к C:\LearnArcGIS\DL\results.В поле Имя введите training_data_small.pctd.

    Расширение выходного файла .pctd означает обучающие данные облака точек.

  5. Нажмите Сохранить.
  6. В инструменте «Подготовить данные для обучения облака точек» продолжайте вводить следующие параметры:
    • В поле «Размер блока» введите 82. В поле «Неизвестно» щелкните раскрывающееся меню и выберите в качестве единиц измерения футы.
    • Для ограничения количества точек блока оставьте значение по умолчанию 8192.

    Размер блока и ограничение количества точек блока регулируют количество точек в одном блоке.Чтобы определить это значение, важно учитывать среднее расстояние между точками, интересующие объекты, доступную выделенную память графического процессора и размер пакета при установке этих двух параметров. Общее правило заключается в том, что размер блока должен быть достаточно большим, чтобы захватить интересующие объекты с наименьшим количеством подвыборок или уменьшить размер исходных данных.

    Вы начнете с Размера блока 82 фута (около 25 метров) и Ограничения точки блока 8192. 82 фута — это подходящий размер блока для захвата геометрии линии электропередач.Вы изучите выходные данные, чтобы увидеть, является ли 8 192 подходящим пределом точки блокировки. Если большинство блоков имеют более 8 192 точек, вам потребуется увеличить лимит точек блока, чтобы уменьшить субдискретизацию.

    Для больших данных рекомендуется использовать инструмент LAS Point Statistics As Raster, чтобы сгенерировать гистограмму для определения надлежащего размера блока и предела блока точек перед запуском инструмента Подготовка обучающих данных облака точек. Чтобы использовать этот инструмент, выберите «Число точек» в качестве метода и «Размер ячейки» в качестве типа выборки и протестируйте с различными значениями размера блока.

  7. Нажмите «Выполнить».

    После завершения работы инструмента в нижней части панели инструментов появляется подтверждающее сообщение.

  8. В Windows откройте Проводник и перейдите в папку C:\LearnArcGIS\DL\results. Папка результатов теперь содержит папку training_data_small.pctd.

  9. Дважды щелкните training_data_small.pctd, чтобы открыть папку.

    Выходной файл содержит две подпапки, train и val, которые содержат экспортированные данные обучения и проверки соответственно.

  10. Откройте каждую папку, чтобы просмотреть ее содержимое.

    В каждой папке вы увидите файл Statistics.json, ListTable.h5, файл BlockPointCountHistogram.png и папку 0, содержащую файлы Data_x.h5.

    Файлы ListTable.h5 и Data_x.h5 содержат информацию о точках (xyz и такие атрибуты, как возвращаемый номер, интенсивность и т. д.), которые организованы в блоки.

  11. В папке поезда дважды щелкните BlockPointCountHistogram.png.

    Файл BlockPointCountHistogram.png показывает гистограмму количества точек блока на основе указанного вами размера блока, который был равен 82. Размер блока 82 фута и лимит точек блока по умолчанию 8192 подходят для этого набора данных.

    Теперь, когда вы подготовили данные для обучения, вы можете использовать блоки для обучения модели классификации с помощью глубокого обучения.

Обучение модели классификации

Далее вы будете использовать инструмент геообработки Обучить модель классификации облака точек для обучения модели классификации линий электропередач с использованием небольшого набора обучающих данных. Результаты могут различаться в зависимости от разных запусков инструмента и разных конфигураций компьютера.

  1. В ArcGIS Pro на панели Геообработка щелкните стрелку назад. Найдите и откройте инструмент «Обучить модель классификации облака точек».

  2. В инструменте «Обучение модели классификации облака точек» задайте следующие параметры:
    • Для ввода данных обучения нажмите «Обзор».Перейдите к C:\LearnArcGIS\DL\results и дважды щелкните training_data_small.pctd.
    • Для предварительно обученной модели оставьте это поле пустым.
    • Для выбора атрибута щелкните раскрывающееся меню и выберите «Интенсивность».

    Интенсивность линий электропередач ниже по сравнению с растительностью и землей, поэтому это эффективный признак для различения линий электропередач.

    • В разделе Расположение выходной модели перейдите к папке результатов. Нажмите на нее и нажмите ОК.
    • В поле Имя выходной модели введите Powerline_classification_model_small_data.
    • В поле «Минимальное количество баллов за блок» введите 2000.

    Если во время обучения установить для параметра «Минимальное количество баллов за блок» значение 2000, блоки с количеством баллов менее 2000 будут пропущены. Блоки с небольшим количеством точек, скорее всего, будут располагаться на границах, где нет точек ЛЭП. Пропуск этих блоков в обучении ускорит обучение и сделает обучение модели более эффективным. Этот параметр применяется только к блокам обучающих данных, а не к блокам данных проверки.

  3. Развернуть Управление классами.
  4. В разделе «Переназначение класса» для «Текущий класс» выберите 14. Для «Переназначенный класс» выберите 14.

    Класс 14 представляет проводники, которые вы хотите классифицировать и разместить в облаке точек.

  5. В следующей строке для параметра Текущий класс выберите ДРУГОЙ и в списке Переназначенный класс выберите 1.

    При указании переназначения класса код классификации 14 останется неизменным, что означает точки в наборе данных LAS, которые уже классифицируются как линии электропередач. останутся линии электропередач.Все остальные классификационные коды будут переназначены на код класса 1. Результирующий слой будет иметь только два символизированных класса, 1 и 14, что упростит различение линий электропередач в сцене.

  6. Для описания класса примите введенные коды и описания классов.

  7. Разверните параметры обучения. Для критериев выбора модели примите значение по умолчанию Recall.

    Критерии выбора модели определяют статистическую основу, которая будет использоваться для определения окончательной модели.По умолчанию для отзыва будет выбрана модель, которая обеспечивает наилучшее среднее значение отзыва для всех кодов классов. Значение отзыва каждого кода класса определяется отношением правильно классифицированных баллов (истинных положительных результатов) ко всем баллам, которые должны были быть классифицированы с этим значением (ожидаемые положительные результаты). Для каждого класса его значение полноты — это отношение правильно предсказанных точек этого класса ко всем опорным точкам этого класса в данных проверки. Например, значение отзыва кода класса 14 представляет собой отношение правильно предсказанных точек линии электропередач ко всем эталонным точкам линии электропередач в данных проверки.

  8. Для максимального количества эпох введите 10.

    Эпоха — это полный цикл всех данных обучения, полученных нейронной сетью (другими словами, все данные обучения проходят вперед и назад через нейронную сеть один раз). . Вы будете обучать модель в течение 10 эпох, чтобы сэкономить время.

  9. Для параметра «Итерации в эпоху (%)» примите значение по умолчанию, равное 100.

    Если оставить для параметра «Итерации в эпоху (%)» значение 100, все обучающие данные будут переданы за эпоху.

    Вы также можете передать процент обучающих данных в каждую эпоху. Установите для этого параметра значение, отличное от 100, если вы хотите сократить время завершения для каждой эпохи путем случайного выбора меньшего количества пакетов. Однако это может привести к большему количеству эпох, прежде чем модель сойдется. Этот параметр полезен, если вы хотите быстро увидеть показатели модели в окне сообщений инструмента.

  10. В поле «Скорость обучения» оставьте это поле пустым, и пусть инструмент выберет для вас оптимальную скорость обучения.

    Вы можете экспериментировать с различными скоростями обучения. Небольшое значение может привести к медленному обучению модели, а большое значение может помешать сходимости модели.

  11. Для Размера пакета используйте значение по умолчанию 2.

    Размер пакета указывает, сколько блоков обрабатывается одновременно. Данные обучения разбиты на пакеты. Например, если для параметра «Размер пакета» установлено значение 2, 1000 блоков разбиваются на 500 пакетов, и каждый из 500 пакетов обрабатывается за одну эпоху.Разделив блоки на пакеты, процесс будет потреблять меньше памяти графического процессора.

  12. Снимите флажок Остановить обучение, когда модель больше не улучшается.

    Снятие флажка с этой опции позволит проводить обучение в течение 10 эпох. Если флажок установлен, обучение остановится, когда модель перестанет улучшаться после нескольких эпох, независимо от указанного максимального количества эпох.

  13. Щелкните Выполнить.

    В зависимости от вашей системы время, необходимое для запуска этого инструмента, может различаться.На графическом процессоре NVIDIA Quadro RTX 4000 с 8 ГБ выделенной памяти запуск этого инструмента займет около 30 минут. С графическим процессором с 4 ГБ памяти это может занять около 50 минут. Во время работы инструмента вы можете следить за его ходом.

  14. В нижней части панели Геообработка щелкните Просмотреть подробности.

    Появится окно «Обучение модели классификации облака точек» (3D Analyst Tools) , отображающее вкладку «Параметры», на которой показаны параметры, которые использовались для запуска инструмента.

  15. Перейдите на вкладку Сообщения.

    Сообщения геообработки заполняются по мере работы инструмента. По завершении работы инструмента в сообщении геообработки отображаются результаты для каждой эпохи.

Информация в ваших сообщениях может отличаться от приведенной в примере, в зависимости от вашего графического процессора и настроек системы.

Инструмент сообщает следующую информацию:

  • Графический процессор, используемый в обучении.
  • Количество блоков обучающих данных, используемых в обучении (в обучении используются только блоки обучающих данных, содержащие более 2000 точек).
  • Количество блоков данных проверки, используемых при проверке — все блоки данных проверки используются при проверке.
  • Итерации за эпоху — количество блоков обучающих данных, деленное на размер пакета.

Инструмент сначала рассчитывает оптимальную скорость обучения, а затем сообщает о потерях при обучении, потерях при проверке, точности, точности, отзыве, F1-оценке и времени, затраченном на каждую эпоху.

По мере прохождения каждой эпохи вы можете видеть уменьшение значений потерь при обучении и проверке, что указывает на то, что модель обучается.В последнюю эпоху потери при обучении низкие, но потери при проверке высоки, что означает, что обучение переобучено для обучающих данных (другими словами, обученная модель плохо обобщает новые, невидимые данные).

В последнюю эпоху значение Recall превышает 0,80.

Более низкое значение полноты указывает на то, что это неточная модель, что ожидается, поскольку модель была обучена с небольшим набором данных. Эти результаты подчеркивают необходимость иметь больше точек выборки в отдельных наборах данных, чтобы можно было достичь лучших результатов.

Изучите результаты обучения

Далее вы посмотрите на результаты обучения модели классификации.

  1. В проводнике файлов перейдите к C:\LearnArcGIS\DL\results.

    В этой папке есть две подпапки. Одна папка модели, а другая папка контрольных точек.

  2. Разверните папку Powerline_classification_model_small_data и разверните папку Характеристики модели.

    Папка «Характеристики модели» содержит график потерь и график истинности и результатов прогнозов.

  3. В папке «Характеристики модели» дважды щелкните loss_graph, чтобы просмотреть график потерь модели.

  4. Вернитесь в папку результатов. Откройте папку Powerline_classification_model_small_data.checkpoints и просмотрите ее содержимое.

    Папка Powerline_classification_model_small_data.checkpoints включает в себя папку моделей, которая содержит данные для каждой из контрольных точек эпохи и два варианта файлов статистики, один в формате HTML, а другой в формате CSV.Когда инструмент обучения работал, одна контрольная точка создавалась после каждой эпохи. Каждая контрольная точка содержит файл .pth и файл .emd.

  5. В папке Powerline_classification_model_small_data.checkpoints откройте файл Microsoft Excel Powerline_classification_model_small_data_Statistics, чтобы просмотреть статистику.

    Файл CSV открывается в Excel.

    Файл статистики включает значения точности, полноты и f1-оценки для каждого класса после каждой эпохи.В некоторых случаях модель с лучшими общими показателями может не совпадать с моделью, которая показала наилучшие результаты при классификации определенного кода класса. Если вас интересует только классификация определенных кодов классов, вы можете рассмотреть возможность использования модели контрольных точек, связанной с лучшими показателями для этого кода класса. Просмотр статистики в Excel позволяет сортировать столбцы и легко находить эпоху с самым высоким значением полноты. Вы обучили модель, используя меньшую выборку точек. Далее вы будете использовать модель, которая была обучена с использованием большей выборки точек для классификации набора данных LAS.


Вы будете классифицировать набор данных LAS, содержащий более 2 миллионов точек, используя обученную модель. Классификация набора данных LAS с использованием обученной модели позволяет вам находить линии электропередач в изучаемой области для анализа оценки рисков. Когда модель была обучена, были назначены два кода классификации: Unassigned и Wire Conductor.Классификация точек в облаке точек для проводника и остальных как неназначенных сделает набор данных более ценным, поскольку он будет четко идентифицировать линии электропередач.

Изучите результаты модели и выберите наилучшую эпоху

Вы изучите результаты предоставленного обучения модели, в котором использовался большой набор данных. Вы будете искать наилучшее значение отзыва для проводников.

  1. Откройте Проводник и перейдите в папку C:\LearnArcGIS\DL\results.

    Папки содержат результаты обучения малых и больших данных с использованием компьютера с 24 ГБ выделенной памяти графического процессора.

    Файлы параметров и прогресса не являются результатами обучения: они представляют собой снимок экрана с используемыми параметрами и статистикой эпохи соответственно.

  2. Откройте папку Powerline_classification_model_large_data.checkpoints и дважды щелкните Powerline_classification_model_large_data_Statistics, чтобы просмотреть статистику в Excel.
  3. В Excel дважды щелкните разделители столбцов, чтобы развернуть их и увидеть весь текст.

    Вы отсортируете столбец Recall и найдете наибольшее значение Wire Conductor и используете эту эпоху для классификации набора данных LAS.Наибольшее значение Recall для Wire Conductor указывает на эпоху, которую следует использовать в классификации.

  4. Щелкните заголовок столбца Recall, чтобы выделить весь столбец.

  5. На ленте в разделе «Редактирование» нажмите «Сортировка и фильтр» и выберите «Сортировать от большего к меньшему».

  6. В появившемся окне Сортировка нажмите Сортировка.

    Строки в электронной таблице отсортированы таким образом, чтобы было легко увидеть наибольшее значение проводника.

  7. Найдите первую строку CLASS_CODE со значением Wire Conductor (строка 25).

    Это самое высокое значение полноты 0,923336055 для Wire Conductor, которое имело место в EPOCH 16. код класса линии и обеспечит наилучшие результаты.

    Вы будете использовать предоставленную вам обученную модель для классификации набора данных LAS. Вы также можете использовать модель, которую вы обучили, если вы выполнили эту операцию. Вы должны выполнить те же шаги в электронной таблице статистики, чтобы найти эпоху с самым высоким значением отзыва для проводника и использовать этот файл эпохи для классификации данных.

Классификация линий электропередач с помощью обученной модели

Далее вы будете использовать обученную модель для классификации линий электропередач из тестового набора данных. Вы будете применять границы обработки только для классификации точек внутри границ.

  1. Восстановить ArcGIS Pro.
  2. На панели Каталог разверните Папки, разверните DL и разверните тестовые данные. Щелкните правой кнопкой мыши test.lasd, выберите «Добавить в новый» и выберите «Локальная сцена».

    Набор данных test.lasd LAS появляется в локальной сцене.

  3. При необходимости на панели Содержание щелкните test.lasd, чтобы выбрать его. На ленте щелкните вкладку Внешний вид, щелкните стрелку раскрывающегося списка Символы и выберите Класс.

    Набор данных test.lasd LAS теперь визуализируется с использованием кодов классов.

    Все точки отображаются серым цветом, поскольку в настоящее время слой отображается только с кодом класса 1 или Неназначенный.

  4. На панели Геообработка найдите и откройте инструмент Классифицировать облако точек с помощью обученной модели.
  5. Для Целевого облака точек щелкните раскрывающееся меню и выберите test.lasd.
  6. Для обработки границы перейдите в папку C:\LearnArcGIS\DL\testdata\boundaries.gdb и дважды щелкните bnd_test.

    При выборе границы обработки инструмент будет использовать предоставленную вами обученную модель для классификации только точек внутри границы.

    Поскольку модель классификации линий электропередач была обучена с использованием точек в пределах окружающих границ линий электропередач, аналогичная граница должна также применяться к тестовому набору данных, подлежащему классификации.

  7. Для определения входной модели нажмите кнопку Обзор. Перейдите к C:\LearnArcGIS\DL\results\Powerline_classification_model_large_data.checkpoints\models\checkpoint_2021-10-05_18-54-53_epoch_16. Нажмите checkpoint_2021-10-05_18-54-53_epoch_16.emd и нажмите OK.

    В качестве входного определения модели вы можете выбрать файл .emd, файл .dlpk или URL-адрес модели, опубликованной в ArcGIS Online или ArcGIS Living Atlas of the World.

    Параметр Target Classification появляется после выбора файла определения модели.

  8. В разделе «Целевая классификация» снимите флажок 1 «Не классифицировано».

    При снятии флажка 1 Unclassified при запуске модели точки предсказываются как линии электропередач, и их коды классов будут присвоены как 14; в противном случае их коды классов сохраняются как 1.

  9. Щелкните Выполнить.

    Инструмент работает. Далее вы обновите символы, чтобы показать результаты модели классификации.

  10. Откройте панель Символы.Рядом с пунктом «Значения» нажмите «Дополнительно» и нажмите «Добавить все значения».

    Символы обновляются, и точки в облаке точек, являющиеся проводниками, отображаются желтым цветом.

  11. Используйте инструменты навигации и ярлыки для изучения результатов классификации на локальной сцене.

    Результаты классификации точны при использовании обученной модели. Большинство точек ЛЭП классифицированы правильно. Обратите внимание, что столбы электропередач по-прежнему не назначены.

На этом уроке вы изучили рабочий процесс классификации облака точек с использованием технологии глубокого обучения.Вы узнали, как настроить среду глубокого обучения и проверить использование выделенной памяти графического процессора. Вы узнали о концепциях глубокого обучения, о важности проверочных данных в процессе обучения и о том, как оценивать качество обученных моделей. Идя дальше, вы можете использовать инструмент Извлечь линии электропередач из облака точек для создания 3D-линий для моделирования линий электропередач. Вы также можете использовать инструмент «Поиск точек LAS по близости», чтобы найти лидарные точки, находящиеся на определенном расстоянии от линий электропередач.Эти точки, в основном деревья, находятся слишком близко к линиям электропередач, что может привести к отключению электроэнергии или возникновению пожара. Эти инструменты могут пойти дальше, предоставляя важную информацию для оценки страховых рисков.

Дополнительные уроки можно найти в уроке Learn ArcGIS Галерея.


Отправьте нам отзыв

Пожалуйста, пришлите нам свой отзыв об этом уроке.Расскажите нам, что вам понравилось, а что нет. Если что-то в уроке не сработало, сообщите нам, что это было и где в уроке вы столкнулись с этим (название раздела и номер шага). Используйте эту форму, чтобы отправить нам отзыв.

Типы линий электропередач по напряжению | Блог системного анализа

  • В зависимости от условий окружающей среды, географического положения, уязвимости и стоимости линии электропередачи располагаются либо над землей, либо под землей.

  • Допустимый диапазон напряжений на средних линиях электропередачи составляет от 20 до 100 кВ.

  • Кабели низкого напряжения

    используются для напряжения до 1 кВ в подземных системах линий электропередач.

Линии электропередачи – это соединительные элементы, соединяющие генерирующие и распределительные станции.

Линии электропередачи – это соединительные элементы, соединяющие генерирующие и распределительные станции.Линии электропередач передают высокое напряжение от генерирующих станций к первичным передающим станциям, вторичным передающим станциям, первичным распределительным станциям и вторичным распределительным станциям.

Эти линии классифицируются в зависимости от их расположения (воздушные или подземные), длины и номинального напряжения. Среди этих трех характеристик понимание того, как работает классификация различных типов линий электропередачи на основе напряжения, особенно важно для выбора правильного кабеля для данного уровня напряжения.Помимо таких характеристик, как мощность распределительных линий и кабелей передачи, с точки зрения проектирования существуют также такие характеристики, как характеристический импеданс, задержка распространения, индукция и отраженные волны, а также другие эффекты линии передачи, которые необходимо отслеживать.

Давайте рассмотрим две классифицирующие характеристики, расположение линии и номинальное напряжение, и посмотрим, как они соотносятся друг с другом.

Воздушные и подземные линии электропередачи

Линии электропередачи могут быть расположены как над землей, так и под землей.

Воздушные линии электропередачи представляют собой неизолированные проводники над уровнем земли, поддерживаемые пилонами и опорами. Важнейшим параметром, классифицирующим воздушные линии электропередачи, является их длина. Для каждой классификации длины воздушных кабелей существует предел максимального напряжения, за которым они не допускаются.

Подземные линии электропередач представляют собой изолированные кабели, проложенные под землей внутри сводов и траншей. Уровни напряжения и изоляция классифицируют подземные кабели.Для каждого класса напряжений существует определенный тип подземного кабеля.

При принятии решения о том, должна ли линия электропередачи быть воздушной или подземной, следует учитывать условия окружающей среды, географическое положение, чувствительность линии и затраты.

Типы линий электропередачи в зависимости от напряжения

Как воздушные, так и подземные линии электропередачи имеют подклассы в зависимости от напряжения.

Воздушные линии электропередачи

  1. Короткие линии электропередачи — Короткие линии электропередачи, длина которых не превышает 50 км, а напряжение не превышает 20 кВ.В коротких линиях передачи влияние сопротивления и индуктивности линии преобладает над емкостью.
  2. Средние линии электропередачи — Эти линии имеют длину воздушного кабеля более 50 км и менее 150 км. Допустимое напряжение находится в пределах от 20 до 100 кВ. При анализе средних линий передачи учитываются три сосредоточенные константы линии: сопротивление, индуктивность и емкость.
  3. Длинные линии электропередачи — Воздушные линии электропередачи протяженностью более 150 км и напряжением свыше 100 кВ образуют длинные линии электропередачи.Константы линии считаются распределенными элементами при анализе длинных линий передачи.

Подземные линии электропередачи

В отличие от воздушных кабелей, подземные кабели состоят из одного или нескольких проводников с изоляцией и защитным покрытием. Базовая конструкция подземных линий электропередач состоит из таких частей, как сердечник или проводники, изоляция, металлическая оболочка, подстилка, броня, обслуживание и т. д.

На рынке доступно несколько типов подземных кабелей.При выборе подходящего подземного кабеля необходимо учитывать рабочее напряжение и эксплуатационные требования.

Классификация подземных кабелей осуществляется двумя способами:

  1. Классификация на основе напряжения, на которое изготавливаются подземные кабели.
  2. Классификация на основе изоляции, используемой в конструкции кабеля.

В таблице ниже представлена ​​классификация подземных кабелей в зависимости от напряжения.

Сл №

Диапазон напряжения (кВ)

Классификация

1

За пределами 132 кВ

Кабели сверхвысокого напряжения

2

От 33 кВ до 66 кВ

Сверхвысокое напряжение (E.H.T.) кабели

3

От 22 кВ до 33 кВ

Тросы сверхнатяжения (S.T.)

4

От 1кВ до 11кВ

Кабели высокого напряжения (H.T.)

5

До 1 кВ

Низкое напряжение (л.Т.) кабели

Классификация подземных кабелей по напряжению

В зависимости от географического района, условий окружающей среды, требований к обслуживанию и стоимости проектировщики могут сделать правильный выбор между воздушными и подземными кабелями. Хорошее понимание типов линий электропередачи в зависимости от напряжения облегчит задачи выбора кабеля, монтажа, обслуживания и ремонта.

Независимо от того, рассматриваете ли вы общее производство электроэнергии или энергии, возобновляемые источники энергии или просто пытаетесь лучше оптимизировать поведение линий электропередач и воздушных линий в своем следующем проекте передачи, убедитесь, что у вас есть все основания.Убедитесь, что ваши провода не перекрещиваются, особенно если они находятся под высоким напряжением, и избегайте общих проблем проектирования, таких как затухание, емкость и характеристическое сопротивление.

Подпишитесь на нашу рассылку, чтобы быть в курсе последних обновлений. Если вы хотите узнать больше о том, какое решение у Cadence есть для вас, поговорите с нашей командой экспертов.

(PDF) Точечная классификация сцены коридора линий электропередач с использованием случайных лесов

Сеть линий электропередач, соединяющая объекты по производству электроэнергии и их конечных пользователей, является критически важной инфраструктурой, от которой зависит большая часть нашей социально-экономической деятельности.По мере того, как общество становится все более зависимым от электричества, быстрый и эффективный мониторинг безопасности линий электропередач является критическим. В частности, точное знание текущего геометрического и теплового состояния линий электропередач и выявление возможных нарушений является важнейшей задачей в процессе управления рисками линий электропередач. Для облегчения этой задачи правильная идентификация ключевых объектов, включающих сцена коридора линии электропередач по данным дистанционного зондирования является первым важным шагом. В последние годы бортовой лидар был успешно принят в качестве экономичного и точного источника данных для картографирования коридоров линий электропередач.Однако в современной практике классификация мощности линейных объектов с использованием лидарных данных по-прежнему требует трудоемкой обработки данных, и ее автоматизация требуется срочно. Для решения этой проблемы в данной статье предлагается метод контролируемой классификации на основе точек, который позволяет идентифицировать пять объектов инженерных коридоров (провода, опоры, растительности, зданий и невысоких объектов) с использованием данных бортового лидара. В общей сложности была исследована 21 особенность, чтобы проиллюстрировать горизонтальные и вертикальные свойства объектов линий электропередач.Непараметрический дискриминационный классификатор, модель случайных лесов, был обучен с уточненными функциями для маркировки необработанные лазерные облака точек. Предложенный классификатор показал 91,04-процентную взвешенную точность классификации и 90,07-процентную взвешенную по классам точность классификации, что указывает на то, что он может быть очень ценным для крупномасштабных и быстрых компиляций карт коридоров. Анализ чувствительности предлагаемого классификатора предположил, что при сравнении обучение на сбалансированных по классам образцах улучшает эффективность классификации по сравнению с обучением на несбалансированных образцах, особенно с объектами коридора, такими как провода и пилоны.

%PDF-1.5 % 461 0 объект > эндообъект 462 0 объект > эндообъект 463 0 объект > эндообъект 464 0 объект > эндообъект 457 0 объект > эндообъект 456 0 объект > эндообъект 458 0 объект > эндообъект 460 0 объект > эндообъект 459 0 объект > эндообъект 465 0 объект > эндообъект 466 0 объект > эндообъект 472 0 объект > эндообъект 473 0 объект > эндообъект 474 0 объект > эндообъект 475 0 объект > эндообъект 468 0 объект > эндообъект 467 0 объект > эндообъект 469 0 объект > эндообъект 471 0 объект > эндообъект 470 0 объект > эндообъект 455 0 объект > эндообъект 440 0 объект > эндообъект 439 0 объект > эндообъект 441 0 объект > эндообъект 443 0 объект > эндообъект 442 0 объект > эндообъект 435 0 объект [ 434 0 Р 436 0 Р 437 0 Р 438 0 Р 442 0 Р 444 0 Р 446 0 Р 448 0 Р 450 0 Р 452 0 Р 454 0 Р 455 0 Р 458 0 Р 460 0 Р 462 0 Р 464 0 Р 466 0 Р 468 0 Р 470 0 Р 471 0 Р 474 0 Р 476 0 Р 478 0 Р 480 0 Р 482 0 Р 484 0 Р 486 0 Р 487 0 Р 490 0 Р 492 0 Р 494 0 Р 496 0 Р 498 0 Р 500 0 Р 502 0 Р 503 0 Р 506 0 Р 508 0 Р 510 0 Р 512 0 Р 514 0 Р 516 0 Р 518 0 Р 519 0 Р 522 0 Р 524 0 Р 526 0 Р 528 0 Р 530 0 Р 532 0 Р 534 0 Р 535 0 Р 538 0 Р 540 0 Р 542 0 Р 544 0 Р 546 0 Р 548 0 Р 550 0 Р 551 0 Р 552 0 Р 553 0 Р 554 0 Р 555 0 Р 556 0 Р 557 0 Р 558 0 Р 559 0 Р 563 0 Р 565 0 Р 567 0 Р 569 0 Р 571 0 Р 572 0 Р 575 0 Р 577 0 Р 579 0 Р 581 0 Р 583 0 Р 584 0 Р 587 0 Р 589 0 Р 591 0 Р 593 0 Р 596 0 Р 597 0 Р 600 0 Р 602 0 Р 604 0 Р 606 0 Р 608 0 Р 609 0 Р 612 0 Р 614 0 Р 616 0 Р 618 0 Р 620 0 Р 621 0 Р 624 0 Р 626 0 Р 628 0 Р 630 0 Р 632 0 Р 633 0 Р 636 0 Р 638 0 Р 640 0 Р 642 0 Р 644 0 Р 645 0 Р 646 0 Р 647 0 Р 648 0 Р 649 0 Р 650 0 Р 651 0 Р 652 0 Р ] эндообъект 434 0 объект > эндообъект 436 0 объект > эндообъект 438 0 объект > эндообъект 437 0 объект > эндообъект 444 0 объект > эндообъект 451 0 объект > эндообъект 450 0 объект > эндообъект 452 0 объект > эндообъект 454 0 объект > эндообъект 453 0 объект > эндообъект 446 0 объект > эндообъект 445 0 объект > эндообъект 447 0 объект > эндообъект 449 0 объект > эндообъект 448 0 объект > эндообъект 476 0 объект > эндообъект 477 0 объект > эндообъект 505 0 объект > эндообъект 506 0 объект > эндообъект 507 0 объект > эндообъект 508 0 объект > эндообъект 501 0 объект > эндообъект 500 0 объект > эндообъект 502 0 объект > эндообъект 504 0 объект > эндообъект 503 0 объект > эндообъект 509 0 объект > эндообъект 510 0 объект > эндообъект 516 0 объект > эндообъект 517 0 объект > эндообъект 518 0 объект > эндообъект 519 0 объект > эндообъект 512 0 объект > эндообъект 511 0 объект > эндообъект 513 0 объект > эндообъект 515 0 объект > эндообъект 514 0 объект > эндообъект 499 0 объект > эндообъект 484 0 объект > эндообъект 483 0 объект > эндообъект 485 0 объект > эндообъект 487 0 объект > эндообъект 486 0 объект > эндообъект 479 0 объект > эндообъект 478 0 объект > эндообъект 480 0 объект > эндообъект 482 0 объект > эндообъект 481 0 объект > эндообъект 488 0 объект > эндообъект 495 0 объект > эндообъект 494 0 объект > эндообъект 496 0 объект > эндообъект 498 0 объект > эндообъект 497 0 объект > эндообъект 490 0 объект > эндообъект 489 0 объект > эндообъект 491 0 объект > эндообъект 493 0 объект > эндообъект 492 0 объект > эндообъект 375 0 объект > эндообъект 374 0 объект > эндообъект 376 0 объект > эндообъект 378 0 объект > эндообъект 377 0 объект > эндообъект 370 0 объект > эндообъект 369 0 объект > эндообъект 371 0 объект > эндообъект 373 0 объект > эндообъект 372 0 объект > эндообъект 379 0 объект > эндообъект 386 0 объект > эндообъект 385 0 объект > эндообъект 387 0 объект > эндообъект 389 0 объект > эндообъект 388 0 объект > эндообъект 381 0 объект > эндообъект 380 0 объект > эндообъект 382 0 объект > эндообъект 384 0 объект > эндообъект 383 0 объект > эндообъект 368 0 объект > эндообъект 353 0 объект > эндообъект 352 0 объект > эндообъект 354 0 объект > эндообъект 356 0 объект > эндообъект 355 0 объект > эндообъект 348 0 объект > эндообъект 347 0 объект > эндообъект 349 0 объект > эндообъект 351 0 объект > эндообъект 350 0 объект > эндообъект 357 0 объект > эндообъект 364 0 объект > эндообъект 363 0 объект > эндообъект 365 0 объект > эндообъект 367 0 объект > эндообъект 366 0 объект > эндообъект 359 0 объект > эндообъект 358 0 объект > эндообъект 360 0 объект > эндообъект 362 0 объект > эндообъект 361 0 объект > эндообъект 390 0 объект > эндообъект 419 0 объект > эндообъект 418 0 объект > эндообъект 420 0 объект > эндообъект 422 0 объект > эндообъект 421 0 объект > эндообъект 414 0 объект > эндообъект 413 0 объект > эндообъект 415 0 объект > эндообъект 417 0 объект > эндообъект 416 0 объект > эндообъект 423 0 объект > эндообъект 430 0 объект > эндообъект 429 0 объект > эндообъект 431 0 объект > эндообъект 433 0 объект > эндообъект 432 0 объект > эндообъект 425 0 объект > эндообъект 424 0 объект > эндообъект 426 0 объект > эндообъект 428 0 объект > эндообъект 427 0 объект > эндообъект 412 0 объект > эндообъект 397 0 объект > эндообъект 396 0 объект > эндообъект 398 0 объект > эндообъект 400 0 объект > эндообъект 399 0 объект > эндообъект 392 0 объект > эндообъект 391 0 объект > эндообъект 393 0 объект > эндообъект 395 0 объект > эндообъект 394 0 объект > эндообъект 401 0 объект > эндообъект 408 0 объект > эндообъект 407 0 объект > эндообъект 409 0 объект > эндообъект 411 0 объект > эндообъект 410 0 объект > эндообъект 403 0 объект > эндообъект 402 0 объект > эндообъект 404 0 объект > эндообъект 406 0 объект > эндообъект 405 0 объект > эндообъект 520 0 объект > эндообъект 521 0 объект > эндообъект 637 0 объект > эндообъект 638 0 объект > эндообъект 639 0 объект > эндообъект 640 0 объект > эндообъект 633 0 объект > эндообъект 632 0 объект > эндообъект 634 0 объект > эндообъект 636 0 объект > эндообъект 635 0 объект > эндообъект 641 0 объект > эндообъект 642 0 объект > эндообъект 648 0 объект > эндообъект 649 0 объект > эндообъект 650 0 объект > эндообъект 651 0 объект > эндообъект 644 0 объект > эндообъект 643 0 объект > эндообъект 645 0 объект > эндообъект 647 0 объект > эндообъект 646 0 объект > эндообъект 631 0 объект > эндообъект 616 0 объект > эндообъект 615 0 объект > эндообъект 617 0 объект > эндообъект 619 0 объект > эндообъект 618 0 объект > эндообъект 611 0 объект > эндообъект 610 0 объект > эндообъект 612 0 объект > эндообъект 614 0 объект > эндообъект 613 0 объект > эндообъект 620 0 объект > эндообъект 627 0 объект > эндообъект 626 0 объект > эндообъект 628 0 объект > эндообъект 630 0 объект > эндообъект 629 0 объект > эндообъект 622 0 объект > эндообъект 621 0 объект > эндообъект 623 0 объект > эндообъект 625 0 объект > эндообъект 624 0 объект > эндообъект 652 0 объект > эндообъект 653 0 объект > эндообъект 681 0 объект > эндообъект 682 0 объект [ 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 681 0 Р 683 0 Р 684 0 Р 685 0 Р 686 0 Р 687 0 Р 688 0 Р 689 0 Р 690 0 Р 691 0 Р 692 0 Р 693 0 Р 694 0 Р 695 0 Р 696 0 Р ] эндообъект 683 0 объект > эндообъект 684 0 объект > эндообъект 677 0 объект > эндообъект 676 0 объект > эндообъект 678 0 объект > эндообъект 680 0 объект > эндообъект 679 0 объект > эндообъект 685 0 объект > эндообъект 686 0 объект > эндообъект 692 0 объект > эндообъект 693 0 объект > эндообъект 694 0 объект > эндообъект 695 0 объект > эндообъект 688 0 объект > эндообъект 687 0 объект > эндообъект 689 0 объект > эндообъект 691 0 объект > эндообъект 690 0 объект > эндообъект 675 0 объект > эндообъект 660 0 объект > эндообъект 659 0 объект > эндообъект 661 0 объект > эндообъект 663 0 объект > эндообъект 662 0 объект > эндообъект 655 0 объект > эндообъект 654 0 объект [ 653 0 Р 655 0 Р 656 0 Р 657 0 Р 658 0 Р 659 0 Р 660 0 Р 661 0 Р 662 0 Р 663 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 664 0 Р 665 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 666 0 Р 667 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 668 0 Р 669 0 Р 670 0 Р 670 0 Р 670 0 Р 670 0 Р 670 0 Р 670 0 Р 670 0 Р 670 0 Р 670 0 Р 670 0 Р 671 0 Р 672 0 Р 672 0 Р 672 0 Р 672 0 Р 672 0 Р 673 0 Р 674 0 Р 675 0 Р 676 0 Р 676 0 Р 676 0 Р 676 0 Р 676 0 Р 676 0 Р 676 0 Р 677 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 678 0 Р 679 0 Р 680 0 Р 680 0 Р 680 0 Р 680 0 Р ] эндообъект 656 0 объект > эндообъект 658 0 объект > эндообъект 657 0 объект > эндообъект 664 0 объект > эндообъект 671 0 объект > эндообъект 670 0 объект > эндообъект 672 0 объект > эндообъект 674 0 объект > эндообъект 673 0 объект > эндообъект 666 0 объект > эндообъект 665 0 объект > эндообъект 667 0 объект > эндообъект 669 0 объект > эндообъект 668 0 объект > эндообъект 550 0 объект > эндообъект 549 0 объект > эндообъект 551 0 объект > эндообъект 553 0 объект > эндообъект 552 0 объект > эндообъект 545 0 объект > эндообъект 544 0 объект > эндообъект 546 0 объект > эндообъект 548 0 объект > эндообъект 547 0 объект > эндообъект 554 0 объект > эндообъект 561 0 объект > эндообъект 560 0 объект > эндообъект 562 0 объект > эндообъект 564 0 объект > эндообъект 563 0 объект > эндообъект 556 0 объект > эндообъект 555 0 объект > эндообъект 557 0 объект > эндообъект 559 0 объект > эндообъект 558 0 объект > эндообъект 543 0 объект > эндообъект 528 0 объект > эндообъект 527 0 объект > эндообъект 529 0 объект > эндообъект 531 0 объект > эндообъект 530 0 объект > эндообъект 523 0 объект > эндообъект 522 0 объект > эндообъект 524 0 объект > эндообъект 526 0 объект > эндообъект 525 0 объект > эндообъект 532 0 объект > эндообъект 539 0 объект > эндообъект 538 0 объект > эндообъект 540 0 объект > эндообъект 542 0 объект > эндообъект 541 0 объект > эндообъект 534 0 объект > эндообъект 533 0 объект > эндообъект 535 0 объект > эндообъект 537 0 объект > эндообъект 536 0 объект > эндообъект 565 0 объект > эндообъект 595 0 объект > эндообъект 593 0 объект > эндообъект 596 0 объект > эндообъект 598 0 объект > эндообъект 597 0 объект > эндообъект 589 0 объект > эндообъект 588 0 объект > эндообъект 590 0 объект > эндообъект 592 0 объект > эндообъект 591 0 объект > эндообъект 599 0 объект > эндообъект 606 0 объект > эндообъект 605 0 объект > эндообъект 607 0 объект > эндообъект 609 0 объект > эндообъект 608 0 объект > эндообъект 601 0 объект > эндообъект 600 0 объект > эндообъект 602 0 объект > эндообъект 604 0 объект > эндообъект 603 0 объект > эндообъект 587 0 объект > эндообъект 572 0 объект > эндообъект 571 0 объект > эндообъект 573 0 объект > эндообъект 575 0 объект > эндообъект 574 0 объект > эндообъект 567 0 объект > эндообъект 566 0 объект > эндообъект 568 0 объект > эндообъект 570 0 объект > эндообъект 569 0 объект > эндообъект 576 0 объект > эндообъект 583 0 объект > эндообъект 582 0 объект > эндообъект 584 0 объект > эндообъект 586 0 объект > эндообъект 585 0 объект > эндообъект 578 0 объект > эндообъект 577 0 объект > эндообъект 579 0 объект > эндообъект 581 0 объект > эндообъект 580 0 объект > эндообъект 167 0 объект > эндообъект 166 0 объект > эндообъект 169 0 объект > эндообъект 168 0 объект > эндообъект 163 0 объект > эндообъект 162 0 объект > эндообъект 165 0 объект > эндообъект 164 0 объект > эндообъект 175 0 объект > эндообъект 174 0 объект > эндообъект 177 0 объект > эндообъект 176 0 объект > эндообъект 171 0 объект > эндообъект 170 0 объект > эндообъект 173 0 объект > эндообъект 172 0 объект > эндообъект 161 0 объект > эндообъект 150 0 объект > эндообъект 149 0 объект > эндообъект 152 0 объект > эндообъект 151 0 объект > эндообъект 146 0 объект > эндообъект 145 0 объект > эндообъект 148 0 объект > эндообъект 147 0 объект > эндообъект 158 0 объект > эндообъект 157 0 объект > эндообъект 160 0 объект > эндообъект 159 0 объект > эндообъект 154 0 объект > эндообъект 153 0 объект > эндообъект 156 0 объект > эндообъект 155 0 объект > эндообъект 178 0 объект > эндообъект 201 0 объект > эндообъект 200 0 объект > эндообъект 203 0 объект > эндообъект 202 0 объект > эндообъект 197 0 объект > эндообъект 196 0 объект > эндообъект 199 0 объект > эндообъект 198 0 объект > эндообъект 209 0 объект > эндообъект 208 0 объект > эндообъект 211 0 объект > эндообъект 210 0 объект > эндообъект 205 0 объект > эндообъект 204 0 объект > эндообъект 207 0 объект > эндообъект 206 0 объект > эндообъект 195 0 объект > эндообъект 184 0 объект > эндообъект 183 0 объект > эндообъект 186 0 объект > эндообъект 185 0 объект > эндообъект 180 0 объект > эндообъект 179 0 объект > эндообъект 182 0 объект > эндообъект 181 0 объект > эндообъект 192 0 объект > эндообъект 191 0 объект > эндообъект 194 0 объект > эндообъект 193 0 объект > эндообъект 188 0 объект > эндообъект 187 0 объект > эндообъект 190 0 объект > эндообъект 189 0 объект > эндообъект 144 0 объект > эндообъект 99 0 объект > эндообъект 98 0 объект > эндообъект 101 0 объект [ 287 0 Р 288 0 Р 289 0 Р 290 0 Р 291 0 Р 292 0 Р 293 0 Р 294 0 Р 295 0 Р 296 0 Р 297 0 Р 298 0 Р 302 0 Р 304 0 Р 306 0 Р 308 0 Р 309 0 Р 312 0 Р 314 0 Р 316 0 Р 318 0 Р 319 0 Р 320 0 Р 323 0 Р 325 0 Р 327 0 Р 329 0 Р 330 0 Р 331 0 Р 334 0 Р 336 0 Р 338 0 Р 340 0 Р 341 0 Р 342 0 Р 345 0 Р 347 0 Р 349 0 Р 351 0 Р 352 0 Р 353 0 Р 356 0 Р 358 0 Р 360 0 Р 362 0 Р 363 0 Р 364 0 Р 367 0 Р 369 0 Р 371 0 Р 373 0 Р 374 0 Р 375 0 Р 100 0 Р 102 0 Р 103 0 Р 104 0 Р ] эндообъект 100 0 объект > эндообъект 95 0 объект > эндообъект 94 0 объект > эндообъект 97 0 объект > эндообъект 96 0 объект [ 279 0 Р 280 0 Р 281 0 Р 282 0 Р 283 0 Р 284 0 Р 285 0 Р 286 0 Р 95 0 Р 97 0 Р 98 0 Р 99 0 р ] эндообъект 107 0 объект > эндообъект 106 0 объект [ 379 0 Р 381 0 Р 383 0 Р 385 0 Р 386 0 Р 387 0 Р 390 0 Р 392 0 Р 394 0 Р 396 0 Р 397 0 Р 398 0 Р 401 0 Р 403 0 Р 405 0 Р 407 0 Р 408 0 Р 409 0 Р 410 0 Р 410 0 Р 410 0 Р 411 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 412 0 Р 413 0 Р 414 0 Р 415 0 Р 416 0 Р 417 0 Р 418 0 Р 419 0 Р 420 0 Р 421 0 Р 422 0 Р 423 0 Р 424 0 Р 105 0 Р 107 0 Р 108 0 Р 109 0 Р 110 0 Р 111 0 Р ] эндообъект 109 0 объект > эндообъект 108 0 объект > эндообъект 103 0 объект > эндообъект 102 0 объект > эндообъект 105 0 объект > эндообъект 104 0 объект > эндообъект 93 0 объект [ 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 165 0 Р 166 0 Р 167 0 Р 168 0 Р 169 0 Р 170 0 Р 171 0 Р 172 0 Р 173 0 Р 177 0 Р 179 0 Р 181 0 Р 183 0 Р 184 0 Р 187 0 Р 189 0 Р 191 0 Р 193 0 Р 194 0 Р 195 0 Р 198 0 Р 200 0 Р 202 0 Р 204 0 Р 205 0 Р 206 0 Р 209 0 Р 211 0 Р 213 0 Р 215 0 Р 216 0 Р 217 0 Р 220 0 Р 222 0 Р 224 0 Р 226 0 Р 227 0 Р 228 0 Р 231 0 Р 233 0 Р 235 0 Р 237 0 Р 238 0 Р 239 0 Р 242 0 Р 244 0 Р 246 0 Р 248 0 Р 249 0 Р 250 0 Р 253 0 Р 255 0 Р 257 0 Р 259 0 Р 260 0 Р 261 0 Р 264 0 Р 266 0 Р 268 0 Р 270 0 Р 271 0 Р 272 0 Р 273 0 R 274 0 R 275 0 R 276 0 R 277 0 R 278 0 R 92 0 R 94 0 R ] эндообъект 81 0 объект [ 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 80 0 Р 90 0 Р 91 0 Р 115 0 Р 116 0 Р 117 0 Р 118 0 Р 119 0 Р 120 0 Р 121 0 Р 122 0 Р 122 0 Р 122 0 Р 122 0 Р 122 0 Р 122 0 Р 122 0 Р 122 0 Р 122 0 R 122 0 R 122 0 R 123 0 R 124 0 R 125 0 R ] эндообъект 80 0 объект > эндообъект 84 0 объект [ 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 126 0 Р 127 0 Р 128 0 Р 129 0 Р 129 0 Р 130 0 Р 133 0 Р 134 0 Р 135 0 Р 136 0 Р 137 0 Р 138 0 Р 139 0 Р 140 0 Р 141 0 Р 142 0 Р 143 0 Р 144 0 Р 83 0 Р ] эндообъект 83 0 объект > эндообъект 77 0 объект > эндообъект 76 0 объект > эндообъект 79 0 объект > эндообъект 78 0 объект > эндообъект 90 0 объект > эндообъект 89 0 объект > эндообъект 92 0 объект > эндообъект 91 0 объект > эндообъект 86 0 объект [ 145 0 Р 146 0 Р 147 0 Р 148 0 Р 149 0 Р 150 0 Р 151 0 Р 152 0 Р 153 0 Р 85 0 Р ] эндообъект 85 0 объект > эндообъект 88 0 объект [ 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 154 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 155 0 Р 156 0 Р 157 0 Р 158 0 Р 159 0 Р 160 0 Р 161 0 Р 162 0 Р 163 0 Р 164 0 Р 164 0 Р 164 0 Р 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 164 0 R 87 0 R 89 0 R ] эндообъект 87 0 объект > эндообъект 110 0 объект > эндообъект 133 0 объект > эндообъект 132 0 объект > эндообъект 135 0 объект > эндообъект 134 0 объект > эндообъект 129 0 объект > эндообъект 128 0 объект > эндообъект 131 0 объект > эндообъект 130 0 объект > эндообъект 141 0 объект > эндообъект 140 0 объект > эндообъект 143 0 объект > эндообъект 142 0 объект > эндообъект 137 0 объект > эндообъект 136 0 объект > эндообъект 139 0 объект > эндообъект 138 0 объект > эндообъект 127 0 объект > эндообъект 116 0 объект > эндообъект 115 0 объект > эндообъект 118 0 объект > эндообъект 117 0 объект > эндообъект 112 0 объект > эндообъект 111 0 объект > эндообъект 114 0 объект > эндообъект 113 0 объект [ 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 425 0 Р 426 0 Р 427 0 Р 428 0 Р 429 0 Р 430 0 Р 431 0 Р 432 0 Р 433 0 Р 112 0 Р 114 0 р ] эндообъект 124 0 объект > эндообъект 123 0 объект > эндообъект 126 0 объект > эндообъект 125 0 объект > эндообъект 120 0 объект > эндообъект 119 0 объект > эндообъект 122 0 объект > эндообъект 121 0 объект > эндообъект 302 0 объект > эндообъект 301 0 объект > эндообъект 304 0 объект > эндообъект 303 0 объект > эндообъект 298 0 объект > эндообъект 297 0 объект > эндообъект 300 0 объект > эндообъект 299 0 объект > эндообъект 310 0 объект > эндообъект 309 0 объект > эндообъект 312 0 объект > эндообъект 311 0 объект > эндообъект 306 0 объект > эндообъект 305 0 объект > эндообъект 308 0 объект > эндообъект 307 0 объект > эндообъект 296 0 объект > эндообъект 285 0 объект > эндообъект 284 0 объект > эндообъект 287 0 объект > эндообъект 286 0 объект > эндообъект 281 0 объект > эндообъект 280 0 объект > эндообъект 283 0 объект > эндообъект 282 0 объект > эндообъект 293 0 объект > эндообъект 292 0 объект > эндообъект 295 0 объект > эндообъект 294 0 объект > эндообъект 289 0 объект > эндообъект 288 0 объект > эндообъект 291 0 объект > эндообъект 290 0 объект > эндообъект 313 0 объект > эндообъект 336 0 объект > эндообъект 335 0 объект > эндообъект 338 0 объект > эндообъект 337 0 объект > эндообъект 332 0 объект > эндообъект 331 0 объект > эндообъект 334 0 объект > эндообъект 333 0 объект > эндообъект 344 0 объект > эндообъект 343 0 объект > эндообъект 346 0 объект > эндообъект 345 0 объект > эндообъект 340 0 объект > эндообъект 339 0 объект > эндообъект 342 0 объект > эндообъект 341 0 объект > эндообъект 330 0 объект > эндообъект 319 0 объект > эндообъект 318 0 объект > эндообъект 321 0 объект > эндообъект 320 0 объект > эндообъект 315 0 объект > эндообъект 314 0 объект > эндообъект 317 0 объект > эндообъект 316 0 объект > эндообъект 327 0 объект > эндообъект 326 0 объект > эндообъект 329 0 объект > эндообъект 328 0 объект > эндообъект 323 0 объект > эндообъект 322 0 объект > эндообъект 325 0 объект > эндообъект 324 0 объект > эндообъект 279 0 объект > эндообъект 234 0 объект > эндообъект 233 0 объект > эндообъект 236 0 объект > эндообъект 235 0 объект > эндообъект 230 0 объект > эндообъект 229 0 объект > эндообъект 232 0 объект > эндообъект 231 0 объект > эндообъект 242 0 объект > эндообъект 241 0 объект > эндообъект 244 0 объект > эндообъект 243 0 объект > эндообъект 238 0 объект > эндообъект 237 0 объект > эндообъект 240 0 объект > эндообъект 239 0 объект > эндообъект 228 0 объект > эндообъект 217 0 объект > эндообъект 216 0 объект > эндообъект 219 0 объект > эндообъект 218 0 объект > эндообъект 213 0 объект > эндообъект 212 0 объект > эндообъект 215 0 объект > эндообъект 214 0 объект > эндообъект 225 0 объект > эндообъект 224 0 объект > эндообъект 227 0 объект > эндообъект 226 0 объект > эндообъект 221 0 объект > эндообъект 220 0 объект > эндообъект 223 0 объект > эндообъект 222 0 объект > эндообъект 245 0 объект > эндообъект 267 0 объект > эндообъект 266 0 объект > эндообъект 269 ​​0 объект > эндообъект 268 0 объект > эндообъект 263 0 объект > эндообъект 262 0 объект > эндообъект 265 0 объект > эндообъект 264 0 объект > эндообъект 270 0 объект > эндообъект 276 0 объект > эндообъект 275 0 объект > эндообъект 278 0 объект > эндообъект 277 0 объект > эндообъект 272 0 объект > эндообъект 271 0 объект > эндообъект 274 0 объект > эндообъект 273 0 объект > эндообъект 251 0 объект > эндообъект 250 0 объект > эндообъект 253 0 объект > эндообъект 252 0 объект > эндообъект 247 0 объект > эндообъект 246 0 объект > эндообъект 249 0 объект > эндообъект 248 0 объект > эндообъект 254 0 объект > эндообъект 259 0 объект > эндообъект 258 0 объект > эндообъект 261 0 объект > эндообъект 260 0 объект > эндообъект 257 0 объект > эндообъект 255 0 объект > эндообъект 256 0 объект > эндообъект 696 0 объект > эндообъект 1 0 объект > /Метаданные 798 0 R >> эндообъект 2 0 объект > эндообъект 3 0 объект > /ProcSet [ /PDF /Text /ImageB /ImageC /ImageI ] >> /MediaBox [ 0 0 595.44 841,68 ] /Группа > /Вкладки /S /StructParents 0 /Содержание [ 4 0 Р 716 0 Р 775 0 Р ] >> эндообъект 4 0 объект > ручей xY[o6~Gi»($Nv4`AvD[[r%%CJIqg0:xz|EӤ˦)ov:}̋;==$X“��OO`AgB,k!»q˴}`l~\_]| dLqA%|̏ZWe’ l` w%}.|P{9d[WH’N[@!

SA.GOV.AU — Идентификация линий электропередач

В Южной Австралии есть несколько типов линий электропередач.Чтобы поддерживать безопасное расстояние между линиями электропередач и растительностью на вашем участке, или если вы работаете или строите рядом с линиями электропередач, важно знать правильное напряжение.

На этой странице представлено общее руководство по определению напряжения на обычных воздушных линиях электропередач только в Южной Австралии.

Чтобы узнать точное напряжение, обратитесь в SA Power Networks или в Управление технического надзора.

Воздушные и подземные линии электропередач

Линии электропередач в Южной Австралии могут быть надземными (воздушными) или подземными.

Воздушные линии электропередачи

Воздушные линии электропередач являются наиболее распространенным типом линий электропередач. Конструкция, размер, высота и конструкция этих линий различаются в зависимости от их напряжения. Вы можете найти общее руководство по определению этих линий на этой странице.

Подземные линии электропередач

Подземные линии электропередач используются с середины 1970-х годов и широко распространены в новостройках и районах с высокой плотностью населения. Подземные линии электропередач снижают риск случайного контакта, но могут быть опасны, если копать рядом с ними.

Перед тем, как начать копать, узнайте точное местонахождение любой линии метро, ​​позвонив по номеру 1100 или посетив веб-сайт Dial before you dig.

Линии передачи и распределения

Линии передачи

Линии передачи используются для передачи электроэнергии (в киловольтах или кВ) от электростанций к крупным подстанциям. В Южной Австралии по линиям электропередач передается электричество напряжением 132 кВ (132 000 вольт) или 275 кВ (275 000 вольт).

Распределительные линии

Распределительные линии используются для доставки электроэнергии от подстанций к домам и предприятиям.Напряжение электричества, проводимого по распределительным линиям электропередач, может варьироваться от 415 вольт (В) при низком напряжении до 66 кВ (66 000 вольт) при высоком напряжении.

Опоры Стоби и опоры ЛЭП

Опоры Стоби

Опоры Стоби представляют собой одиночные железобетонные опорные конструкции, на которых монтируются или натягиваются проводники (провода) ЛЭП. Конструкция опор, тип и количество изоляторов обычно указывают на напряжение линии электропередач.

Опоры ЛЭП

Опоры ЛЭП представляют собой большие стальные конструкции, которые используются для проведения высоковольтных линий электропередач.Передающие опоры обычно находятся на окраине мегаполисов или за их пределами.

Изоляторы линий электропередач

Изоляторы используются для отделения неизолированных проводников (проводов и кабелей) от стоечной опоры или опорной конструкции. Чем выше напряжение, которое несет проводник, тем больше изоляторы, которые используются для его отделения от столба или башни.

Изоляторы могут быть штыревого типа (один или несколько небольших дисков, закрепленных на жестком штыре) или дискового типа (диски большего размера, прикрепленные к проводу).Количество дисковых изоляторов обычно указывает на напряжение линии электропередачи, например, проводники на 11 кВ обычно изолируются одним диском (по одному диску на каждый провод).

Общие типы PowerLines в Южном Австралии

415 V Линии распределения

Напряжение 415 V
Количество проводников 4
Тип и Количество инсуляторных инсуляторов
Высота линии электропередач Обычно от 6 до 7 метров (может быть до 4.5 метров)

Токопроводящие жилы могут быть изолированы и связаны вместе, что называется воздушным кабелем. Линия электропередачи может иметь от двух до пяти проводников.

415 В PowerLine с четырьмя проводниками и двумя изолированными линиями обслуживания

Усилитель булавки, используемый на 415 В PowerLines

415 VT, изолированные воздушные комплектации (ABC)

11 кВ линии

Напряжение 11 000 V ( 11 кВ)
Количество проводников 3 голых проводника
Тип и Количество изоляторов Один дисковый изолятор или булаторский изолятор из 3 меньших дисков
высота Powerline 8-9 метров над землей (линии 11 кВ обычно монтируются на 2 метра выше линий 415 В)

Проводники могут быть изолированы и связаны вместе (воздушные пучки).

11 кВ Одиночный дисковый изолятор

11 кВ Powerline (верхние три проводника) с 415 В Powerline (нижние четырехпроводники)

11 кВ PIN-цикл

19 кВ Скаур (Однопроводное возвращение на землю) линии

19 000 В (19 кВ)
Количество проводников Одиночный неизолированный проводник

Этот тип линий электропередач обычно встречается в сельской местности.

Линейные столбы SWER с трансформаторами обычно маркируются знаком, указывающим на запретную зону.

19 KV SWER PowerLine

33 кВ линии

напряжение 33 000 V (33 кВ)
Количество проводников 3 Голые провода 3
Тип и количество инсуляторных изоляторов 3 дисковых изолятора Или булавки изоляторов из 3 меньших дисков
Высота Powerline 10-20 метров от 10 до 20 метров

33 кВ Powerline с двумя наборами проводников

Стеклянный дисковый изолятор, используемый на 33 кВ Powerlines

66 кВ линии

напряжение 66 000 V (66 кВ)
Количество проводников 3 голые активные провода
тип и количество изоляторов 5 или 6 дисковых изоляторов или пост-изолятор из стека из 12 дисков меньшего размера
Высота линии электропередач от 10 до 20 метров

поперечный рычаг 66 кВ p owowerline

66 кВ треугольный powerline

66 кВ треугольный powerline

66 кВ вертикальные дисковые изоляторы

дисковые дисковые инсуляторы, используемые на 66 кВ PowerLines

стопку дисковых изоляторов, используемых на 66 кВ PowerLines

132 кВ и 275 кВ линии

Напряжение 132 000 В (132 кВ) и 275 000 В (275 кВ)

Линии электропередачи обычно монтируются на стальных опорах.

Линии электропередач 132 кВ могут монтироваться на больших одностоечных опорах.

Линии электропередач 275 кВ обычно монтируются на высоких стальных опорах, однако иногда они монтируются на двухполюсных конструкциях, которые обычно короче стальных опор.


Сопутствующая информация

Документы


Последнее обновление страницы: 24 октября 2017 г.

Классификация линий электропередачи — Inst Tools

Воздушные линии электропередачи классифицируются на основе способа учета емкости:

Короткие линии передачи:

Линии электропередачи протяженностью менее 80 км и рабочим напряжением менее 20 кВ относятся к короткой линии электропередачи.Из-за меньшего расстояния и более низких уровней напряжения емкостной (шунтирующий) эффект чрезвычайно низок, и, следовательно, емкостным эффектом пренебрегают. Производительность коротких линий передачи зависит от значения сопротивления и индуктивности линии.

Хотя сопротивление и индуктивность распределены по длине линии, предполагается, что значения сопротивления и индуктивности взяты как сосредоточенные в одном месте. Влияние трансформаторов и генераторов учитывается путем рассмотрения эквивалентного импеданса к импедансу линии

.

Средняя линия передачи:

Линии электропередач длиной от 80 до 200 км и линейным напряжением от 20 кВ до 100 кВ относятся ко второй категории.Поскольку длина линии и уровни напряжения средние или не такие низкие, как у небольших линий электропередачи, зарядные токи (линии электропередачи потребляют зарядные токи, когда проводник линии электропередачи и земля образуют конденсатор с воздухом между ними в качестве диэлектрической среды из-за увеличения потенциал между проводником и землей) проявляется в случае средних линий передачи. Следовательно, значение емкости рассматривается в случае средней линии передачи. Хотя емкость распределена по всей длине линии, предполагается, что значение емкости сконцентрировано в одной или нескольких точках

Длинная линия передачи:

Линии электропередачи протяженностью более 200 км и линейным напряжением более 100 кВ относятся к длинным линиям электропередачи.В длинных линиях импеданс (сопротивление и индуктивность последовательно) и полная проводимость (шунтирующая емкость и шунтирующая проводимость параллельно) значения распределяются равномерно по всей длине линии

Классификация линий электропередачи — короткие, средние и длинные линии электропередачи

Линия электропередачи является частью энергосистемы, является средством передачи электроэнергии, вырабатываемой на генерирующей станции, к центрам нагрузки. Линии электропередачи классифицируются в зависимости от уровня напряжения, длины проводника и типа протекания тока.В основном они делятся на два типа:

  • линия передачи переменного тока и
  • линия передачи постоянного тока.

1. Линия передачи переменного тока:

Линия электропередачи переменного тока использует переменный ток для передачи электроэнергии от электростанций к центрам нагрузки. Это набор проводников, проложенных из одного места в другое, поддерживаемых опорами электропередачи. Такие линии будут иметь три постоянных сопротивления, индуктивности и емкости, распределенных равномерно по всей длине линии.Сопротивление и индуктивность образуют последовательное полное сопротивление, а емкость образует шунтирующий элемент по всей длине линии. В зависимости от рабочего напряжения и длины воздушные линии электропередачи переменного тока классифицируются как:

  • Короткие линии электропередачи
  • Средние линии электропередачи
  • Длинные линии электропередачи.

Короткая линия передачи:

Если длина воздушной линии передачи менее 50 км, то этот тип линии передачи называется короткой линией передачи.Как правило, короткие линии электропередачи имеют рабочее напряжение менее 20 кВ. В этих линиях пренебрегают влиянием емкости из-за меньшей длины и низкого рабочего напряжения. Следовательно, влияние сопротивления и индуктивности линии учитывается при определении характеристик короткой линии передачи, как показано ниже.

Средняя линия передачи:

Если длина воздушной линии электропередачи находится в пределах 50-150 км, а рабочее напряжение более 20 кВ, то такие линии называются средними линиями электропередачи.Поскольку длина средних линий передачи больше, зарядный ток будет значителен, и, следовательно, будет учитываться влияние емкости.

Емкость линий передачи образует шунтирующий элемент и распределяется по всей длине линии. Но для анализа и расчетов будем считать, что емкость сосредоточена в разных стратегических местах. В зависимости от расположения емкости в разных местах средние линии передачи имеют разную конфигурацию.Эти конфигурации показывают различные способы учета влияния емкости. Три конфигурации, основанные на расположении емкости:

  • Представление концевого конденсатора средних линий передачи
  • Номинальное представление T средних линий передачи
  • Номинальное представление π средних линий передачи.

Конечный конденсатор Представление средней линии передачи:

В этой конфигурации предполагается, что общая емкость линии сосредоточена на принимающей стороне линии передачи.Ниже показана конфигурация средней линии передачи с конечным конденсатором.

Nominal-T Представление средней линии электропередачи:

Метод номинальной теплоемкости также называется методом среднего конденсатора и является одним из методов локализованной емкости, используемых для расчета характеристик линии передачи. Этот метод чрезмерно компенсирует (дает низкие значения) передающих конечных напряжений.

В методе номинальных Т предполагается, что общая емкость линии сосредоточена в средней точке (центре) всей линии передачи.Поскольку предполагается, что общая емкость линии находится в центре, зарядный ток протекает через половину линии, а последовательное полное сопротивление (сопротивление и индуктивное сопротивление) линии делится пополам по обе стороны от емкости, как показано выше.


Номинальное-π Представление средней линии передачи:

Метод номинального π также называется методом раздельного конденсатора. и это один из методов локализованной емкости, с помощью которого можно эффективно рассчитать производительность линии передачи.Этот метод недостаточно компенсирует (дает более высокие значения) передающих конечных напряжений.

В номинальном методе π емкость линии передачи делится на половины, расположенные на приемном и передающем концах соответственно, как показано выше.

Длинная линия передачи:

Воздушные линии электропередачи протяженностью более 150 км относятся к длинным линиям электропередачи. Рабочее напряжение этих линий более 100кВ. Для обработки этого типа линий их линейные константы предполагаются равномерно распределенными по длине линии, а также для их решения используются строгие методы.

2. Линия передачи постоянного тока:

В линиях электропередачи переменного тока для передачи электроэнергии на большие расстояния при более высоких напряжениях стоимость линии передачи и потери увеличиваются. Кроме того, длинная линия передачи переменного тока страдает от таких проблем, как пределы стабильности, контроль напряжения, компенсация линии, взаимосвязь линий, полное сопротивление земли и т. д. из-за увеличения уровней напряжения и расстояния.

Различные проблемы, связанные с передачей переменного тока на большие расстояния, привели к развитию передачи HVDC (высокого напряжения постоянного тока) не более чем линии передачи постоянного тока.Использование постоянного тока для длинных линий электропередачи имеет различные преимущества, такие как отсутствие проблем со стабильностью, отсутствие зарядного тока, отсутствие скин-эффекта, необходимость компенсации реактивной мощности, передача большой мощности, экономичная передача энергии и т. д.

Однако использование и генерация мощности остаются на переменном токе, с помощью преобразователей можно реализовать передачу постоянного тока. Для этого требуется два преобразователя, один на стороне отправителя, а другой на стороне получателя, как показано выше. Преобразователь на передающей стороне действует как выпрямитель (преобразует переменный ток в постоянный), а преобразователь на принимающей стороне действует как инвертор (преобразует постоянный ток в переменный).

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
