Что такое класс зоны помещения по пожарной безопасности?

Из этой статьи вы узнаете, что такое класс зоны помещения по пожарной безопасности, чем это понятие отличается от понятия «категория помещения по ПБ», какие бывают классы зон помещений по ПУЭ и по Техрегламенту, познакомитесь с основными моментами методики определения этих классов.

Рис. 1.  Знаки, на которых указываются категория помещения и класс зоны помещения по пожарной безопасности

На дверях производственных и складских помещений должен размещаться знак, в котором указаны категория помещения и класс зоны помещения по ПБ. Аналогичный знак размещается на наружных установках. Это требование приведено в п.20 Постановления «О противопожарном режиме». О важности его соблюдения говорит тот факт, что этим же пунктом ответственность за наличие такого знака возлагается на руководителя компании или организации.

Давайте разберемся, что такое класс зоны помещения по пожарной безопасности, чем он отличается от категории помещения по пожарной безопасности, как и когда его нужно определять.

Рис. 2.  Расшифровка информации, указанной на знаках категорий и зон помещений

Что такое категория помещения по ПБ и класс зоны помещения по ПБ, их отличия

ФЗ №123 от 22.07.2008 («Техрегламент») требует разделять производственные и складские помещения на категории по ПБ. С остальными типами помещений (к примеру, бытовые, торговые) этого делать не нужно. Пожарные службы справедливо полагают, что если в производственном процессе постоянно задействованы пожаро- или взрывоопасные вещества (например, метан), они могут загораться или взрываться с более высокой долей вероятности, чем это произошло бы, например, в жилом доме (метан используется не постоянно, а время от времени).

Всего категорий помещений по ПБ выделяется 5. Они обозначаются буквами от А (самые опасные) до Д (самые безопасные), при этом категория В разделена на 4 подкатегории – от В1 до В4. Характеристики каждой приводятся в специальных таблицах и рассчитываются по методикам. Подробнее об этом читайте: Категории помещений по взрывопожарной и пожарной опасности

Классы зон помещений по пожарной безопасности также выделяются для складских и производственных помещений. Руководствоваться при этом следует требованиями, изложенными в ПУЭ.

Класс зоны помещения по ПУЭ определяется для того, чтобы правильно подобрать электрооборудование, которое будет успешно работать в пожаро- и взрывоопасных помещениях. Пожароопасные зоны располагаются внутри или снаружи производственных помещений.

Какие бывают классы зон помещений по пожарной безопасности

Техрегламент, а следом за ним и ПУЭ, основной целью этой классификации называют правильный подбор электротехнического оборудования с соответствующими условиям окружающей и производственной сред характеристиками (пожаро-, взрывозащитное исполнение). Это дает возможность предотвратить пожары и взрывы во время производственного процесса.

По ПУЭ пожароопасной зоной называется территория, где время от времени либо постоянно регистрируются способные гореть вещества. Это делается независимо от того, каким путем эти вещества попадают в пожзону – вносятся в нее планово либо же попадают сюда в ходе аварийного разрушения, например трубопроводов. Пожароопасные зоны выделяются не только в помещениях, а и снаружи зданий.

Пожароопасные зоны помещения делятся на 4 класса:

Если вытяжные или приточные вентиляторы, которые обслуживают зоны класса П-II, установлены в помещениях, то эти помещения относятся к такому же классу пожароопасности. Это справедливо и для помещений, в которых расположены местные отсосы. Для вентиляторов, установленных снаружи ограждений  пожароопасных зон этого класса, выбираются электродвигатели, подходящие для класса П-III.

Геометрические пределы опасных по возникновению пожаров зон всех классов в помещениях рассчитываются следующим образом: от электроустановок, наличие которых заставляет говорить о пожароопасности, следует отмерить 5 м по всем осям координат.

Прекрасная новость для ответственного за ПБ: разграничивать зоны помещений по пожарной безопасности и определять их классы лично ему не нужно. По п.7.4.9 ПУЭ эта задача ставится перед технологами и электриками. Они занимаются этим на этапе проектирования либо перед стартом эксплуатации оборудования. Не стоит забывать и о мерах, которые принимаются для снятия статических зарядов, которые накапливаются на оборудовании. Этим также должны заниматься электрики и технологи. Задача специалиста по ПБ – координировать их работу и контролировать ее результаты.

Вместе с таблицами классов зон помещения по пожарной безопасности используются таблицы взрывоопасных зон. Классов этих зон всего 6:

• В-I – присваивается помещениям, в которых во время обычного течения производственных процессов присутствует достаточное для развития взрыва количество способного загораться газа либо ЛВЖ.
• В-Iа – маркировка присваивается зонам, в которых концентрация паров ЛВЖ либо способных загораться газов в них становится достаточной для взрыва только из-за аварии.
• В-Iб – маркировка присваивается зонам, в пределах которых концентрации способных загораться газов либо ЛВЖ становятся взрывоопасными только в результате аварии. Одновременно выполняется любое из условий, приведенных ниже:

— возгорающиеся газы, попадающие в эти зоны, резко пахнут, предел взрываемости для них составляет 15% и меньше;

— в технологических процессах, проходящих в помещениях, где рассчитываются классы зон, задействуется водород. При этом объем смеси способных взрываться газов, выделяющихся во время течения этих процессов, меньше 5% от объема помещения;

— помещения, для которых определяется класс зон, представляют собой лаборатории произвольного назначения (производственные, научные и др.). Объем смеси выделяющихся газов, которые способны взрываться, меньше 5% от объема помещения.

• В-Iг – маркировка присваивается местам расположения наружного оборудования, в которых циркулируют либо содержатся ЛВЖ, способные гореть газы. Пример – резервуары с ЛВЖ. Алгоритм вычисления длины, ширины, высоты таких зон зависит от типа оборудования, которое установлено в их пределах.
• В-II – присваивается зонам, в которых в ходе нормативного хода производственных процессов присутствуют способные возгораться волокна, пыль. Эти вещества образуют взвесь, а их концентрация может привести к взрыву.
• В-IIа – класс зон, в которых содержание в воздухе способных взрываться волокон или пылей доходит до опасных значений только из-за аварийных ситуаций. В ходе обычного рабочего течения производственных процессов такой концентрации не наблюдается.

Классы зон помещений с повышенной вероятностью взрывов, приведенные в Техрегламенте и в ПУЭ, отличаются. По Техрегламенту таких классов выделяется 6 – от 0 до 2 и от 20 до 22. Эта классификация основана на том, как часто способная взрываться смесь формируется и как долго она присутствует в рассматриваемой зоне. Например, в зоне 0 кл. способные взрываться газы (учитываются также выделяемые жидкостями пары) присутствуют минимум 60 мин. подряд.

Классы зон помещений по пожарной безопасности: таблицы, нюансы

В расчетах классов зон помещений по пожарной безопасности есть много нюансов. Приведем основные из них.

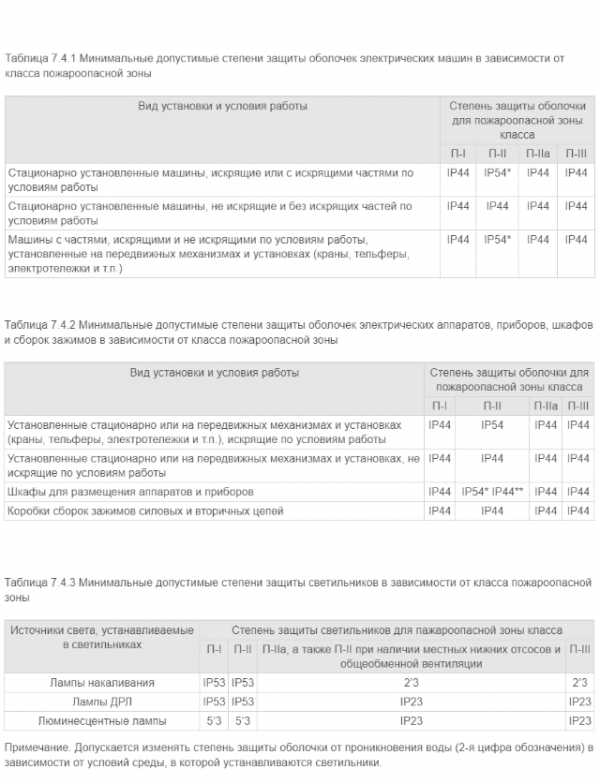

• Степени защиты электроустановок разных видов выбираются по приведенным ниже таблицам. Последние пронумерованы так же, как в посвященном классам зон помещений по пожарной безопасности разделе ПУЭ.

• Если электроустановка смонтирована как отдельно стоящая, одна в помещении, и особых противопожарных мер не предусматривается, пределы пожзоны определяются на расстоянии 3 м от нее во всех направлениях.
• Подбирая оборудование, нужно помнить об окружающих условиях (например, снеге или дожде для установок, которые установлены на улице).
• Допустимые методы соединения неподвижных контактов – сварка, пайка, свинчивание и т.д. Для надежности крепления соединений, которые в процессе использования электроустановки планируется разъединять, фиксируются приспособлениями, предотвращающими самоотвинчивание.
• Максимальная величина напряжения в частях электрооборудования, эксплуатируемого в помещениях с пожароопасными зонами всех классов, по ПУЭ составляет 10 кВ.
• Степень влагозащищенности электрооборудования можно изменять, учитывая особенности характерных для конкретной пожзоны условий окружающей среды (обмерзание, дождь, прямые солнечные лучи).
• Если в процессе эксплуатации оборудование стабильно искрит, от опасных по возгораниям зон оно защищается спецэкраном. Если экрана нет или его невозможно установить, такую установку размещают на расстоянии минимум 100 см от границы зоны повышенной пожароопасности.
• Показатели пожзащиты установок, расположенных в спецшкафах, могут быть ниже табличных. Однако в этом случае противопожарные требования предъявляются к оболочке шкафа. Ее характеристики должны точно соответствовать табличным значениям.
• Выключатели осветительных приборов, щитки желательно располагать за пределами помещений, в которых есть зоны с повышенной пожароопасностью.
• В пожароопасных зонах помещений всех вышеперечисленных классов можно устанавливать оборудование, искрящие и нагревающиеся части его погружены в масло так, что их соприкосновение исключено. Можно также использовать оборудование, снабженное системами продувки чистым воздухом с высокими значениями рабочего давления.
• Горячие и способные искрить компоненты электронагревателей изолируются от контакта со способными загораться средами и веществами. Электронагреватели и аналогичное оборудование нужно монтировать или расставлять на поверхностях, которые не поддерживают горение. Если оборудование или материалы нужно защитить от генерируемого электронагревателями тепла, применяются защитные экраны.



Из этой статьи вы узнали, что такое класс зоны помещения по пожарной безопасности, как определяются классы зон помещений по пожарной безопасности, чем они отличаются от категорий помещений по ПБ, по каким методикам и таблицам определяются классы зон по ПБ и взрывоопасности и зачем это делается.

Также советуем почитать:

Оцените пожалуйста сайт или материал!

beltrud.ru

2. Классификация пожароопасных зон.

При выборе конструкций производственного и электротехнического оборудования, устанавливаемого в производственных помещениях, необходимо учитывать степень пожарной опасности их. С целью облегчения правильного выбора электрооборудования в ПУЭ установлена классификация этих помещений. По степени опасности применяемого электрооборудования согласно ПУЭ помещения и электроустановки подразделяются на пожароопасные и взрывоопасные, и в зависимости от класса помещения, категории и группы взрывоопасных сред ПУЭ предписывают соответствующий выбор электрооборудования.

Пожароопасными помещениями (зонами) называются помещения или наружные установки, в которых применяются или хранятся горючие вещества.

Пожарные помещения согласно ПУЭ подразделяются на следующие классы:

2.1. Класс П – 1

– помещения (зоны), в которых применяются или хранятся горючие жидкости с температурой вспышки паров выше 61^оС (например, склады минеральных масел, установки по регенерации минеральных масел и т. п.).

2.2. Класс П – 2 – помещения (зоны), в которых выделяются горючие пыль или волокна, переходящие во взвешенное состояние. При этом возникает опасность загорания (но не взрыв) из-за физических свойств пыли или волокон (степень измельчения, влажность и т. п., при которых нижний предел взрываемости составляет 65 г/м³ ) или из-за того, что содержание их в воздухе по условиям эксплуатации не достигает взрывоопасных концентраций ( например, деревообрабатывающие цехи, малозапыленные помещения мельниц и элеваторов).

2.3. Класс П – 2а – производственные и складские помещения (зоны), содержащие твердые или волокнистые горючие вещества (дерево, ткани, и т. п.), причем признаки, перечисленные для класса П – 2, отсутствуют.

2.4. Класс П – 3 – наружные установки, в которых применяются или хранятся горючие жидкости с температурой вспышки паров выше 61^оС (например, открытые минеральных масел), а также твердые горючие вещества (открытые склады угля, торфа, дерева и т. п.).

2.5. Согласно ПУЭ в пожароопасных помещениях классов П – 1 и П – 2 применяются машины закрытого или продуваемого исполнения. В помещениях класса П – 2а допускается установка электрических машин защищенного исполнения. В наружных установках класса П – 3 – закрытого ил закрытого обдуваемого исполнения. Аппаратура управления электродвигателями в помещениях класса П – 1 маслонаполненного или пыленепроницаемого исполнения. В помещениях класса П – 2 – пыленепроницаемое. В помещениях класса П – 2а – закрытое или маслонаполненное. В наружных установках класса П – 3 – закрытое.

2.6. Светильники в помещениях класса П – 1 должны быть закрытого исполнения; в помещениях класса П – 2 пыленепроницаемого исполнения. Для наружных установок класса П – 3 используют светильники закрытого или влагозащищенного исполнения (светильники для наружного освещения). Переносные светильники, применяемые в пожароопасных помещениях всех классов, должны быть закрытого исполнения, а стеклянный колпак защищен стальной сеткой.

Приложение 10

studfiles.net

Определение зоны класса в-II и ее размеров

Взос класса В-II — зоны, расположенные в помещениях, в которых отличются переходящие во взвешенное состояние горючие пыли и волокна в таком количестве и с такими свойствами, что они способны образовывать с воздухом ВЗОС (пылевоздушную взрывоопасную среду) при

нормальных режимах работы.

б) ВЗОЗ в помещении в пределах до 5м по горизонтали и вертикали от технологического оборудования (аппарата), из которого возможно вы­деление горючих газов или паров ЛВЖ, если объем ВЗОС равен или менее 5% свободного объема помещения.

Определение зоны класса в-iIа и ее размеров

ВЗОЗ класса В-IIа — зоны, в которых пылевоздушная взрывоопасная среда не возникает при нормальной эксплуатации, а образование ее воз­можно только в результате аварий или неисправностей.

Размеры ВЗОЗ класса В-IIа:

а) ВЗОЗ занимает весь объем помещения, если объем ВЗОС превы­шает 5% свободного объема помещения;

б) ВЗОЗ в помещении в пределах до 5м по горизонтали и вертикали от технологического аппарата, из которого возможно выделение горючих пылей и волокон, если объем ВЗОС равен или менее 5% свободного объе­ма помещения.

Для удобства классификации взрывоопасных зон и определения их размеров (границ) требования гл. 7.3 ПУЭ, 6-е изд. сведены в табл. 4.1-4.6.

Табл. 4.1. Классификация взрывоопасных зон по ПУЭ, гл. 7.3

Класс зоны	Условия определяющие класс зоны
1	2
	Взрывоопасные зоны помещений: а) газопаровоздушные ВЗОС
В-I	Горючие газы или пары ЛВЖ выделяются в таком количестве и обладают такими свойствами, что могут образовать с воздухом ВЗОС при нормальных режимах работы.
В-Iа	Образование ВЗОС горючих газов, независимо от НКПВ или паров ЛВЖ с воздухом возможно только в результате неисправностей или аварии, при нормальной эксплуатации место не имеет.
B-I6	То же, что и для зоны В-Ia но при наличии следующих особенностей. 1 . Горючие газы в таких зонах обладают НКПВ 15% и более резким запа­хом при ПДК (по ГОСТ 12.1.005-88), например машинные залы аммиач­ных компрессорных установок. 2. Газообразный водород, имеющийся в герметичных аппаратах, трубопро­водах, не может при вытяжной вентиляции с естественным побуждением образовать ВЗОС в объёме, превышающим 5% свободного объёма по­мещения (граница зоны в табл. 4.3). 3. Горючие газы и пары ЛВЖ имеются в небольших количествах, недоста­точных для создания ВЗОС в объёме, превышающем 5% свободного объёма помещения, причём при работе с ними не применяется открытое пламя (зона не относится к взрывоопасной при выполнении работ в вы­тяжных шкафах или под вытяжными зонтами).
	б) пылевоздушные ВЗОС
B-II	Горючие пыли или волокна, переходящие во взвешенное состояние, выделя­ются в таком количестве и обладают такими свойствами, что могут образо­вать с воздухом ВЗОС при нормальных режимах работы.
В-IIа	Образование ВЗОС горючих пылей или волокон с воздухом возможно только в результате неисправностей или аварий, а при нормальной эксплуатации места не имеет.
	Взрывоопасные зоны вне помещений — наружные
В-Iг	Горючие газы или ЛВЖ содержатся (используются) в наружных технологи­ческих устройствах, подземных и надземных резервуарах, ЛВЖ транспорти­руются по эстакадам слива и налива. Пространства территории с открытыми нефтеловушками, прудами-отстойниками с плавающей нефтяной плёнкой (граница зоны в табл. 4.3)

Табл. 4.2. Границы взрывоопасных зон помещений

Объем ВЗОС. процентов свободного объема помещения1)	Границы (размеры) зоны2)
Свыше 5%	Весь объём помещения.
не более 5% при водородовоздушных ВЗОС	Объем всей части помещения, расположенной выше отметки 0.75 его общей высоты3), считая от уровня пола; при наличии крана — нижняя граница зоны не выше отметки подкранового пути.
Не более 5% при других ВЗОС	Объём части помещения в пределах до 5 м по горизонтали и вертикали от технологического аппарата, из которого воз­можно выделение горючих газов или паров ЛВЖ.

Примечания:

1) Рассчитывается согласно ОНТП 24-86 — Общесоюзные нормы технологического проектирования. «Определение категорий помещений и зданий по взрывопожарной и пожарной опасности».

2) Часть помещения за пределами взрывоопасной зоны считается невзрывоопасной, если нет других причин, создающих взрывоопасность.

Не распространяется на машинные залы электростанций с турбогенераторами с водородным охлаждением, оборудованных вытяжной вентиляцией.

Табл. 4.3. Границы взрывоопасной зоны вне помещения (наружных) В-Iг

Устройства, строительные или другие конструктивные элементы, от которых определяются пределы взрывоопасной зоны	Расстояния по горизонтали и вертикали, м
Проёмы за наружными ограждающими конструкциями помещений с зонами B-I, В-Ia, В-II	0,5
Закрытый технологический аппарат наружной установки, содержа­щий горючие газы или ЛВЖ. Вытяжкой вентилятор, установленный снаружи и обслуживающий помещение с зонами любого класса.	3
Выбросные устройства предохранительных и дыхательных клапанов ёмкостей и технологических аппаратов, содержащих горючие газы или ЛВЖ. Расположенные на ограждающих конструкциях зданий устройства выброса воздуха из систем вытяжной вентиляции из по­мещений с зонами любого класса.	5
Резервуары с ЛВЖ или горючими газами 1)	8 (см. приме­чание)
Эстакады открытого слива и налива ЛВЖ	20
Запорная арматура и фланцевые соединения трубопроводов горючих газов и ЛВЖ (при закрытых сливо-наливных устройствах). Про­странство за пределами этих зон к взрывоопасным не относится.	3

Примечание.

1. При наличии обваловывания — зона класса В-Iг занимает всю пло­щадь внутри обваловывания

Табл. 4.4. Класс зоны помещения ¹⁾, смежного с взрывоопасной зоной соседнего помещения

Класс зоны	Класс зоны помещения, смежного с взрывоопасной чиной другого поме­щения и отделённого от неё стеной (перегородкой) или находящимся в пределах взрывоопасной зоны проёмом2) с дверью бел тамбур-шлюзов3)
B-I	B-Ia
B-Ia	B-I6
В-Iб: В-IIa	Невзрыво- и непожароопасная
В-II	В-IIа

Примечания:

¹⁾ Кроме помещений распределительных устройств и подстанций с взрывоопасными зонами и помещений, имеющих собственный источник взрыво- и пожароопасности.

²⁾Размер зоны в пределах до 5 м по горизонтали и вертикали от про­ёма двери.

³⁾Если стена (перегородка), отделяющая помещение от взрывоопас­ной зоны любого класса, не имеет в пределах этой зоны проемов или имеет проёмы с тамбур-шлюзами, то смежное помещение не имеет взрыво- и пожароопасных зон.

Табл. 4.5. Зоны вентиляционных установок, обслуживающих взрывоопасные зоны

Назначение и место установки вентиляторов	Класс зоны
	обслуживаемой	вентиляционной установки (для выбора электродвигателей)
Вытяжные вентиляторы в камерe (помещении)	Все классы	1тоже, что и обслуживаемой зоны.
Вытяжные вентиляторы за на­ружными ограждающими кон­струкциями	B-I; B-Ia: B-II; B-Iб; В-IIa	B-Iг; B-I6; В-Iа
Приточные вентиляторы в ка­мере (помещении)	Все классы Все классы	Тот же, что и обслуживаемой зо­ны, при отсутствии обратных клапанов. Невзрывоопасная при самоза­крывающихся обратных клапа­нах, не допускающих проникно­вения ВЗОС в камеру (помеще­ние) вентиляторов при прекра­щении подачи воздуха.

Табл. 4.6. Размеры зон помещений, в которых при окраске образуется ВЗОС (класс зоны определяется по табл. 4.1)

Окраска в общем технологическом потоке производства	Общая площадь		Размеры зоны 1) по горизонтали и вертикали
	камеры или решеток	производственного помещения, м2
В окрасочных и сушильных камерах	до 200 м2	до 2000	5 м от открытых проемов камер
	до 10% площади по­мещения	более 2000
	более 200 м2	до 2000	по табл. 4.2
	более 10% площади помещения	более 2000	по табл. 4.2
На открытых площадках, решетках	до 200 м2	до 2000	5 м от края решетки и от окрашиваемых изделий
	до 10% площади по­мещения	более 2000
	более 200 м2	до 2000	по табл. 4.2
	более 10% площади помещения	более 2000	по табл. 4.2

Примечания:

1)Помещение за пределами такой зоны считается невзрывоопасным, если нет других факторов, создающих в нём взрывоопасность.

Взрывоопасные зоны внутри окрасочных и сушильных камер следует приравнивать к зонам внутри технологических аппаратов (требования гл. 7.3 ПУЭ, 6-е изд. на эти зоны не распространяются).

studfiles.net

Классификация взрывоопасных зон по фз№123:

В зависимости от частоты и длительности присутствия взрывоопасной смеси взрывоопасные зоны подразделяются на следующие классы:

1) 0-й класс — зоны, в которых взрывоопасная смесь газов или паров жидкостей с воздухом присутствует постоянно или хотя бы в течение одного часа;

2) 1-й класс — зоны, в которых при нормальном режиме работы оборудования выделяются горючие газы или пары легковоспламеняющихся жидкостей, образующие с воздухом взрывоопасные смеси;

3) 2-й класс — зоны, в которых при нормальном режиме работы оборудования не образуются взрывоопасные смеси газов или паров жидкостей с воздухом, но возможно образование такой взрывоопасной смеси газов или паров жидкостей с воздухом только в результате аварии или повреждения технологического оборудования;

4) 20-й класс — зоны, в которых взрывоопасные смеси горючей пыли с воздухом имеют нижний концентрационный предел воспламенения менее 65 граммов на кубический метр и присутствуют постоянно;

5) 21-й класс — зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования выделяются переходящие во взвешенное состояние горючие пыли или волокна, способные образовывать с воздухом взрывоопасные смеси при концентрации 65 и менее граммов на кубический метр;

6) 22-й класс — зоны, расположенные в помещениях, в которых при нормальном режиме работы оборудования не образуются взрывоопасные смеси горючих пылей или волокон с воздухом при концентрации 65 и менее граммов на кубический метр, но возможно образование такой взрывоопасной смеси горючих пылей или волокон с воздухом только в результате аварии или повреждения технологического оборудования.

Пожароопасные зоны подразделяются на следующие классы:

Пожароопасная зона – пространство внутри и вне помещений, в пределах которого постоянно или периодически обращаются горючие вещества и в котором они могут находиться при нормальном технологическом процессе или при его нарушениях

1) П-I — зоны, расположенные в помещениях, в которых обращаются горючие жидкости с температурой вспышки 61 и более градуса Цельсия;

2) П-II — зоны, расположенные в помещениях, в которых выделяются горючие пыли или волокна;

3) П-IIа — зоны, расположенные в помещениях, в которых обращаются твердые горючие вещества в количестве, при котором удельная пожарная нагрузка составляет не менее 1 мегаджоуля на квадратный метр;

4) П-III — зоны, расположенные вне зданий, сооружений, в которых обращаются горючие жидкости с температурой вспышки 61 и более градуса Цельсия или любые твердые горючие вещества.

Вопрос 3. Взрывозащищённое электрооборудование. Методика выбора электрооборудования для взрывоопасных зон. По уровню взрывозащиты электрооборудование бывает:

1. Повышенной надежности против взрыва – надежность против взрыва обеспечивается только при нормальном режиме работы (уровень – 2).

2. Взрывобезопасное – как при нормальном режиме работы, так и при повреждениях, определяемых условиями эксплуатации, кроме поврежденных средств взрывозащиты (уровень – 1).

3. Особовзрывоопасное – приняты дополнительные средства взрывозащиты (уровень – 0)

studfiles.net

«Классификация взрывоопасных зон в национальных и международных стандартах, правилах»

На главную | База 1 | База 2 | База 3

Поиск по реквизитамПоиск по номеру документаПоиск по названию документаПоиск по тексту документа

Искать все виды документовДокументы неопределённого видаISOАвиационные правилаАльбомАпелляционное определениеАТКАТК-РЭАТПЭАТРВИВМРВМУВНВНиРВНКРВНМДВНПВНПБВНТМ/МЧМ СССРВНТПВНТП/МПСВНЭВОМВПНРМВППБВРДВРДСВременное положениеВременное руководствоВременные методические рекомендацииВременные нормативыВременные рекомендацииВременные указанияВременный порядокВрТЕРВрТЕРрВрТЭСНВрТЭСНрВСНВСН АСВСН ВКВСН-АПКВСПВСТПВТУВТУ МММПВТУ НКММПВУП СНЭВУППВУТПВыпускГКИНПГКИНП (ОНТА)ГНГОСТГОСТ CEN/TRГОСТ CISPRГОСТ ENГОСТ EN ISOГОСТ EN/TSГОСТ IECГОСТ IEC/PASГОСТ IEC/TRГОСТ IEC/TSГОСТ ISOГОСТ ISO GuideГОСТ ISO/DISГОСТ ISO/HL7ГОСТ ISO/IECГОСТ ISO/IEC GuideГОСТ ISO/TRГОСТ ISO/TSГОСТ OIML RГОСТ ЕНГОСТ ИСОГОСТ ИСО/МЭКГОСТ ИСО/ТОГОСТ ИСО/ТСГОСТ МЭКГОСТ РГОСТ Р ЕНГОСТ Р ЕН ИСОГОСТ Р ИСОГОСТ Р ИСО/HL7ГОСТ Р ИСО/АСТМГОСТ Р ИСО/МЭКГОСТ Р ИСО/МЭК МФСГОСТ Р ИСО/МЭК ТОГОСТ Р ИСО/ТОГОСТ Р ИСО/ТСГОСТ Р ИСО/ТУГОСТ Р МЭКГОСТ Р МЭК/ТОГОСТ Р МЭК/ТСГОСТ ЭД1ГСНГСНрГСССДГЭСНГЭСНмГЭСНмрГЭСНмтГЭСНпГЭСНПиТЕРГЭСНПиТЕРрГЭСНрГЭСНсДИДиОРДирективное письмоДоговорДополнение к ВСНДополнение к РНиПДСЕКЕНВиРЕНВиР-ПЕНиРЕСДЗемЕТКСЖНМЗаключениеЗаконЗаконопроектЗональный типовой проектИИБТВИДИКИМИНИнструктивное письмоИнструкцияИнструкция НСАМИнформационно-методическое письмоИнформационно-технический сборникИнформационное письмоИнформацияИОТИРИСОИСО/TRИТНИТОсИТПИТСИЭСНИЭСНиЕР Республика КарелияККарта трудового процессаКарта-нарядКаталогКаталог-справочникККТКОКодексКОТКПОКСИКТКТПММ-МВИМВИМВНМВРМГСНМДМДКМДСМеждународные стандартыМетодикаМетодика НСАММетодические рекомендацииМетодические рекомендации к СПМетодические указанияМетодический документМетодическое пособиеМетодическое руководствоМИМИ БГЕИМИ УЯВИМИГКМММНМОДНМонтажные чертежиМос МУМосМРМосСанПинМППБМРМРДСМРОМРРМРТУМСанПиНМСНМСПМТМУМУ ОТ РММУКМЭКННАС ГАНБ ЖТНВННГЭАНДНДПНиТУНКНормыНормы времениНПНПБНПРМНРНРБНСПНТПНТП АПКНТП ЭППНТПДНТПСНТСНЦКРНЦСОДМОДНОЕРЖОЕРЖкрОЕРЖмОЕРЖмрОЕРЖпОЕРЖрОКОМТРМОНОНДОНКОНТПОПВОПКП АЭСОПНРМСОРДОСГиСППиНОСНОСН-АПКОСПОССПЖОССЦЖОСТОСТ 1ОСТ 2ОСТ 34ОСТ 4ОСТ 5ОСТ ВКСОСТ КЗ СНКОСТ НКЗагОСТ НКЛесОСТ НКМОСТ НКММПОСТ НКППОСТ НКПП и НКВТОСТ НКСМОСТ НКТПОСТ5ОСТНОСЭМЖОТРОТТПП ССФЖТПБПБПРВПБЭ НППБЯПВ НППВКМПВСРПГВУПереченьПиН АЭПисьмоПМГПНАЭПНД ФПНД Ф СБПНД Ф ТПНСТПОПоложениеПорядокПособиеПособие в развитие СНиППособие к ВНТППособие к ВСНПособие к МГСНПособие к МРПособие к РДПособие к РТМПособие к СНПособие к СНиППособие к СППособие к СТОПособие по применению СППостановлениеПОТ РПОЭСНрППБППБ-АСППБ-СППБВППБОППРПРПР РСКПР СМНПравилаПрактическое пособие к СППРБ АСПрейскурантПриказПротоколПСРр Калининградской областиПТБПТЭПУГПУЭПЦСНПЭУРР ГазпромР НОПРИЗР НОСТРОЙР НОСТРОЙ/НОПР РСКР СМНР-НП СРО ССКРазъяснениеРаспоряжениеРАФРБРГРДРД БГЕИРД БТРД ГМРД НИИКраностроенияРД РОСЭКРД РСКРД РТМРД СМАРД СМНРД ЭОРД-АПКРДИРДМРДМУРДПРДСРДТПРегламентРекомендацииРекомендацияРешениеРешение коллегииРКРМРМГРМДРМКРНДРНиПРПРРТОП ТЭРС ГАРСНРСТ РСФСРРСТ РСФСР ЭД1РТРТМРТПРУРуководствоРУЭСТОП ГАРЭГА РФРЭСНрСАСанитарные нормыСанитарные правилаСанПиНСборникСборник НТД к СНиПСборники ПВРСборники РСН МОСборники РСН ПНРСборники РСН ССРСборники ценСБЦПСДАСДАЭСДОССерияСЗКСНСН-РФСНиПСНиРСНККСНОРСНПСОСоглашениеСПСП АССП АЭССправочникСправочное пособие к ВСНСправочное пособие к СНиПСправочное пособие к СПСправочное пособие к ТЕРСправочное пособие к ТЕРрСРПССНССЦСТ ССФЖТСТ СЭВСТ ЦКБАСТ-НП СРОСТАСТКСТМСТНСТН ЦЭСТОСТО 030 НОСТРОЙСТО АСЧМСТО БДПСТО ВНИИСТСТО ГазпромСТО Газпром РДСТО ГГИСТО ГУ ГГИСТО ДД ХМАОСТО ДОКТОР БЕТОНСТО МАДИСТО МВИСТО МИСТО НААГСТО НАКССТО НКССТО НОПСТО НОСТРОЙСТО НОСТРОЙ/НОПСТО РЖДСТО РосГеоСТО РОСТЕХЭКСПЕРТИЗАСТО САСТО СМКСТО ФЦССТО ЦКТИСТО-ГК «Трансстрой»СТО-НСОПБСТПСТП ВНИИГСТП НИИЭССтП РМПСУПСССУРСУСНСЦНПРТВТЕТелеграммаТелетайпограммаТематическая подборкаТЕРТЕР Алтайский крайТЕР Белгородская областьТЕР Калининградской областиТЕР Карачаево-Черкесская РеспубликаТЕР Краснодарского краяТЕР Мурманская областьТЕР Новосибирской областиТЕР Орловской областиТЕР Республика ДагестанТЕР Республика КарелияТЕР Ростовской областиТЕР Самарской областиТЕР Смоленской обл.ТЕР Ямало-Ненецкий автономный округТЕР Ярославской областиТЕРмТЕРм Алтайский крайТЕРм Белгородская областьТЕРм Воронежской областиТЕРм Калининградской областиТЕРм Карачаево-Черкесская РеспубликаТЕРм Мурманская областьТЕРм Республика ДагестанТЕРм Республика КарелияТЕРм Ямало-Ненецкий автономный округТЕРмрТЕРмр Алтайский крайТЕРмр Белгородская областьТЕРмр Карачаево-Черкесская РеспубликаТЕРмр Краснодарского краяТЕРмр Республика ДагестанТЕРмр Республика КарелияТЕРмр Ямало-Ненецкий автономный округТЕРпТЕРп Алтайский крайТЕРп Белгородская областьТЕРп Калининградской областиТЕРп Карачаево-Черкесская РеспубликаТЕРп Краснодарского краяТЕРп Республика КарелияТЕРп Ямало-Ненецкий автономный округТЕРп Ярославской областиТЕРрТЕРр Алтайский крайТЕРр Белгородская областьТЕРр Калининградской областиТЕРр Карачаево-Черкесская РеспубликаТЕРр Краснодарского краяТЕРр Новосибирской областиТЕРр Омской областиТЕРр Орловской областиТЕРр Республика ДагестанТЕРр Республика КарелияТЕРр Ростовской областиТЕРр Рязанской областиТЕРр Самарской областиТЕРр Смоленской областиТЕРр Удмуртской РеспубликиТЕРр Ульяновской областиТЕРр Ямало-Ненецкий автономный округТЕРррТЕРрр Ямало-Ненецкий автономный округТЕРс Ямало-Ненецкий автономный округТЕРтр Ямало-Ненецкий автономный округТехнический каталогТехнический регламентТехнический регламент Таможенного союзаТехнический циркулярТехнологическая инструкцияТехнологическая картаТехнологические картыТехнологический регламентТИТИ РТИ РОТиповая инструкцияТиповая технологическая инструкцияТиповое положениеТиповой проектТиповые конструкцииТиповые материалы для проектированияТиповые проектные решенияТКТКБЯТМД Санкт-ПетербургТНПБТОИТОИ-РДТПТПРТРТР АВОКТР ЕАЭСТР ТСТРДТСНТСН МУТСН ПМСТСН РКТСН ЭКТСН ЭОТСНэ и ТЕРэТССЦТССЦ Алтайский крайТССЦ Белгородская областьТССЦ Воронежской областиТССЦ Карачаево-Черкесская РеспубликаТССЦ Ямало-Ненецкий автономный округТССЦпгТССЦпг Белгородская областьТСЦТСЦ Белгородская областьТСЦ Краснодарского краяТСЦ Орловской областиТСЦ Республика ДагестанТСЦ Республика КарелияТСЦ Ростовской областиТСЦ Ульяновской областиТСЦмТСЦО Ямало-Ненецкий автономный округТСЦп Калининградской областиТСЦПГ Ямало-Ненецкий автономный округТСЦэ Калининградской областиТСЭМТСЭМ Алтайский крайТСЭМ Белгородская областьТСЭМ Карачаево-Черкесская РеспубликаТСЭМ Ямало-Ненецкий автономный округТТТТКТТПТУТУ-газТУКТЭСНиЕР Воронежской областиТЭСНиЕРм Воронежской областиТЭСНиЕРрТЭСНиТЕРэУУ-СТУказУказаниеУказанияУКНУНУОУРврУРкрУРррУРСНУСНУТП БГЕИФАПФедеральный законФедеральный стандарт оценкиФЕРФЕРмФЕРмрФЕРпФЕРрФормаФорма ИГАСНФРФСНФССЦФССЦпгФСЭМФТС ЖТЦВЦенникЦИРВЦиркулярЦПИШифрЭксплуатационный циркулярЭРД

Показать все найденныеПоказать действующиеПоказать частично действующиеПоказать не действующиеПоказать проектыПоказать документы с неизвестным статусом

Упорядочить по номеру документаУпорядочить по дате введения

files.stroyinf.ru

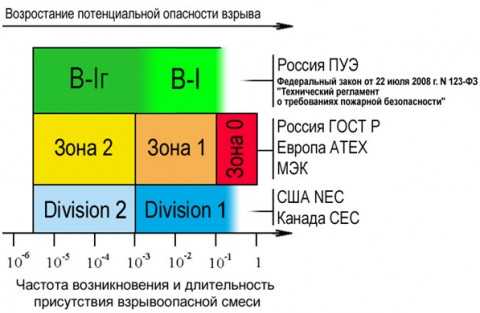

Классификация взрывоопасных зон



Класс взрывоопасной зоны, в соответствии с которым производится выбор взрывобезопасного оборудования, определяется технологами совместно со специалистами проектной или эксплуатирующей организации. Нормативные документы содержат определение геометрических размеров каждого класса зон.

Классификация взрывоопасных зон по газу:

Зона 0	Зона 1	Зона 2
Зона в которой взрывоопасная газовая смесь присутствует постоянно или в течение длительных периодов времени	Зона в которой существует вероятность присутствия взрывоопасной газовой смеси в нормальных условиях эксплуатации	Зона в которой маловероятно присутствие взрывоопасной газовой смеси в нормальных условиях эксплуатации, а если она возникает, то редко, и существует очень непродолжительное время

Классификация взрывоопасных зон по пыли:

Современная классификация зон для газов и паров включает зоны трех классов: 0, 1 и 2, но практика показала, что общая классификация зон одновременно для газа и пыли является неприемлемой. В отличие от зон для газа или пара, зоны, опасные по воспламенению горючей пыли, не могут быть классифицированы в зависимости от нормальных или аварийных условий и от времени. Усиленная вентиляция может привести к появлению облаков пыли и поэтому увеличить, а не уменьшить опасность.

Зона 20	Зона 21	Зона 22
Зона, в которой горючая пыль в виде облака присутствует постоянно или частично при нормальном режиме работы оборудования в количестве, способном произвести концентрацию, достаточную для взрыва горючей или воспламеняемой пыли в смесях с воздухом, и/или где могут формироваться слои пыли произвольной или чрезмерной толщины. Это может быть облака внутри области содержания пыли, где пыль может образовывать взрывчатые смеси часто или на длительный период времени.	Зона, не классифицируемая как зона класса 20, в которой горючая пыль в виде облака не может присутствовать при нормальном режиме работы оборудования в количестве, способном произвести концентрацию, достаточную для взрыва горючей пыли в смесях с воздухом. Эта зона может включать кроме прочих, области в непосредственной близости от накопления пыли лил мест освобождения и области, где присутствуют облока пыли, в которых при нормальном режиме работы может создаться концентрация, достаточная для взрыва горючей пыли в смесях с воздухом.	Зона, не классифицируемая как зона 21, в которой облака горючей пыли могут возникать редко и сохраняются только на короткий период или в которых накопление слоев горючей пыли может иметь место при ненормальном режиме работы, что может привести к возникновению способных воспламеняться смесей пыли в воздухе. Если, исходя из аномальных условий, устранение накоплений или слоев пыли не может быть гарантированно, тогда зону классифицируют как зону класса 21. Эта зона может включать, кроме прочих, области вблизи оборудования, содержащего пыль, из которого пыль может улетучиваться через места утечки и образовывать отложения (например помещения, в которых пыль может улетучиваться со станка (фрезы) и затем оседать).

ВАЖНО ЗНАТЬ: Зоны класса В-1а и В-1б не могут определяться как Зона 2 так как сама возможность возникновения аварии с юридической стороны не определена как величина частоты возникновения и длительности присутствия взрывоопасной смеси (Федеральный закон от 22 июля 2008 г. N 123-ФЗ «Технический регламент о требованиях пожарной безопасности»).
Заседание ТК 403 июнь 2011
Оборудование, предназначенное для работы в пределах зоны того или иного класса, должно иметь соответствующий уровень взрывозащищенности.
Согласно устаревшему но действующему российскому нормативному документу ПУЭ Главе 7.3 выделяют следующие классы взрывоопасных зон:

• зоны класса В-1 – расположены в помещениях, в которых выделяются горючие газы или пары ЛВЖ в таком количестве и с такими свойствами, что могут образовывать с воздухом взрывоопасные смеси при нормальных режимах работы;
• зоны класса В-1а – расположены в помещениях, в которых взрывоопасные смеси горючих газов (независимо от нижнего концентрационного предела воспламенения) или паров ЛВЖ с воздухом не образуются при нормальной эксплуатации, а только в результате аварий или неисправностей;
• зоны класса В-1б – аналогичны В-1а, но отличаются от них тем, что при авариях горючие газы обладают высоким нижним пределом воспламенения (15% и выше), а также при опасных концентрациях резким запахом. В этот класс входят зоны лабораторных и других помещений, в которых горючие газы и ЛВЖ имеются в малых концентрациях, недостаточных для создания взрывоопасной смеси и где работа производится без применения открытого пламени. Зоны не относятся к взрывоопасным, если работы с опасными веществами производятся в вытяжных шкафах или под вытяжными зонтиками;
• зоны класса В-1г – пространства у наружных установок: технологических установок, содержащих горючие газы или ЛВЖ, открытых нефтеловушек, надземных и подземных резервуаров с ЛВЖ или горючими газами (газгольдеров), эстакад для слива и налива ЛВЖ, прудов-отстойников с плавающей нефтяной пленкой и т. п.
• зоны класса В-2 – расположены в помещениях, где выделяются переходящие во взвешенное состояние горючие пыли или волокна в таком количестве и с такими свойствами, что могут создавать с воздухом взрывоопасные смеси при нормальных режимах работы;
• зоны класса В-2а – такие, где опасные условия при нормальной работе не возникают, но могут возникнуть в результате аварий или неисправностей.

Пример маркировки ГОСТ Р: 1ExdIIAT3

1	Ex	d	IIA	T3
Знак уровня взрывозащиты	Знак соответствия стандартам	Знак вида взрывозащиты	Знак подгруппы (категория смеси)	Знак температурного класса (группа смеси)



Уровень взрывозащищенности оборудования

Уровни взрывозащищенности электрооборудования имеют в российской классификации обозначения 2, 1 и 0:

• Уровень 2 – электрооборудование повышенной надежности против взрыва: в нем взрывозащита обеспечивается только в нормальном режиме работы;
• Уровень 1 – взрывобезопасное электрооборудование: взрывозащищенность обеспечивается как при нормальных режимах работы, так и при вероятных повреждениях, зависящих от условий эксплуатации, кроме повреждений средств, обеспечивающих взрывозащищенность;
• Уровень 0 – особо взрывобезопасное оборудование, в котором применены специальные меры и средства защиты от взрыва.

Степень взрывозащищенности оборудования (2, 1, или 0) ставится в РФ как первая цифра перед европейской маркировкой взрывозащищенности оборудования.



atex-tools.ru

Классификация взрывоопасных зон по ПУЭ. Цель классификации пожароопасных и взрывоопасных зон

Опасная, с точки зрения возникновения взрыва и пожара, зона представляют собой местоположение производственного или складского объекта. Тут при стандартных рабочих условиях в атмосфере присутствует примесь легковоспламеняющихся газов или паров. Специальная классификация взрывоопасных зон позволяет определить тип электрического и другого оборудования. А также выбрать степень защиты для уменьшения опасности контакта горючей воздушной смеси с искрами станков и приборов. Эти меры комплексной защиты актуальны только для работы в нормальных условиях. Если говорить о возникновении аварийной обстановки, то первичные способы предосторожности теряют смысл.

Основные показатели опасности

В большинстве случаев возгорание получается в результате взаимодействия трех ключевых веществ:

• присутствующего горючего в консистенции пара, пыли или газа;
• содержащегося в воздухе кислорода;
• воспламенителя, возникающего в процессе производства.

Цель классификации пожароопасных и взрывоопасных зон – разграничить предел концентрации нижних и верхних пределов воспламенения. Кроме того, разделить помещения по степени опасности, которая характеризуется определенными показателями. К ним относится:

1. Температурный порог, достаточный для возгорания.
2. Скорость горения и распространения пламени.
3. Наименьшее количество кислорода, приводящего к воспламенению.
4. Чувствительность присутствующих составляющих к трению и вибрационным нагрузкам.

В результате аварии возникает сила взрыва и ударное действие на волновом фронте. Огонь распространяется и в зависимости от скорости уничтожает коммуникации, конструкции, электрические линии. Силы разрушения способствуют появлению и разлету осколков, опасных для человеческой жизни, выделению вредных и ядовитых веществ, загрязняющих окружающую среду.

Понятие категории

Классификация взрывоопасных зон помещений по категориям выражает готовность атмосферы к возникновению взрыва от контакта с искрой или дугой. Опасные области в ней рассматриваются как потенциально взрывчатые смеси в условиях отдельно взятого пространства с набором сопутствующих производственных условий. При этом отдельная температурная классификация учитывает эффект воспламенения от контакта с раскаленной поверхностью. Каждый газ, пар или пыль горючего вещества имеет свой температурный предел самовозгорания. По его достижению происходит появление пламени.

Классификация зон по опасности возникновения пожара

Опасные зоны по противопожарном отношении делятся на следующие классы:

• Объекты П-I. Определяются в местах, имеющих концентрацию горючих жидких веществ с показателем граничной температуры вспышки более 61 ºС.
• Зоны П-II. Их выделяют в помещениях с большим содержанием волокон в воздухе и технологической пыли горючего характера.
• Территории П-IIa. Их классификация взрывоопасных зон описывает как места, где содержатся твердые возгораемые материалы с удельным пожарным давлением более 1 мДж на 1 м2.
• Зоны П-III. Находятся за стеной помещений с хранящимися в них горючими твердыми материалами, текучими жидкостями и взрывными газообразными смесями.

Классификация взрывоопасных зон по ФЗ-123

Этот вид классификации производится в зависимости от длительности присутствия опасной смеси в помещении и частоты возникновения подобных концентраций:

1. Нулевой класс. Рассматривает помещения с постоянным появлением горючей смеси в течении одного часа.
2. Первый класс. К нему относят места с выделением при технологическом процессе в нормальном режиме легко возгораемых паров и газов, образующих с воздухом опасные составы.
3. Второй класс. В нем отмечаются зоны без выделения опасных газов, паров и твердых пылевых облаков при стандартном производственном процессе. Но есть опасность получения их опасных концентраций в результате аварии.
4. Двадцатый класс помещений. Предусматривает постоянную небольшую концентрацию опасных примесей в воздухе с низким пределом воспламенения.
5. Двадцать первый класс. Тут описаны помещения с выделением в процессе производства взвешенных пылевых или волокнистых частиц во взрывоопасных количествах.

Способы определения нормативных показателей для определения класса помещения регламентируются в документах и технических условиях по пожарной безопасности.

Разделение зон по ПУЭ

Классификация взрывоопасных зон по правилам устройства электроустановок предусматривает следующее разделение помещений:

• Класс В-1. Описывает зоны помещений, где происходит выброс горючих составляющих в таком количестве, что в воздухе происходит образование взрывчатых смесей при нормальном производственном процессе. Например, при чистке оборудования или смене сырья.
• Класса В-1а. В помещениях при нормальном цикле производства не выделяются опасные горючие компоненты. Их появление связывается только с возникновением аварийной обстановки.
• Класс В-1б. Объединяет зоны, находящиеся в помещениях, где опасные вещества выделяются только в результате аварии. При этом они обладают резким запахом, низким пределом воспламенения, концентрируются в верхней части цеха.
• Класс В-1г. Содержит перечень помещений вне зоны. В эту категорию не включены аммиачные компрессоры со специфическим выбором оборудования.
• Класс В-II. Перечисляет помещения с выбросом в процессе производства больших количеств горючих волокон и пыли, способных образовывать с воздухом смеси, приводящие к взрыву.
• Класс В-IIa. Описывает зоны, в которых условия опасности взрыва, описанные в предыдущем классе, в процессе нормальной эксплуатации оборудования не возникают. Их выброс возможен только при аварии или порче приборов.

Зоны в пяти метрах от станка или прибора по горизонтали и вертикали, в которых присутствуют опасные с точки зрения возникновения пожара или взрыва области, при этом производство требует открытого огня или раскаленных деталей, классификация взрывоопасных и пожароопасных зон по ПУЭ не рассматривает в качестве аварийных помещений. Их группировкой занимается классификация помещений в зависимости от технологии, применяемой на этом этапе производства. Зоны в цехах и снаружи помещения, в которых газообразные, жидкие и твердые материалы используются для отопления и сгорают в котлах или утилизируются сжиганием, не относят к опасным местам. И классификация взрывоопасных зон по ПУЭ к ним не имеет отношения.

Разделение зон по НБА

Опасные помещения, которые классификация пожароопасных и взрывоопасных зон относит к группе «А», отличаются применением жидкостей и газов с пределом возгорания не выше 28 °С или их выбросом. Давление волны не превышает 5 КПа. Это касается цехов, в которых находятся взрывоопасные составляющие. Они вызывают вспышки при контакте с воздушными массами.

Помещения, относящиеся к группе «Б», отличаются использованием в производстве горючих веществ или технологическим выбросом частиц пыли и волокон. Их самовозгорание наступает при температурах выше 28 °С. Показатель ударного давления волны в таких случаях превышает 5 КПа.

Способы устранения или уменьшения взрывоопасности зон

Классификация взрывоопасных зон по ПУЭ и ГОСТ в качестве инициаторов аварийной ситуации рассматривает отдельные вещества, такие, как паровые, газовые, пыльные составы в контакте с воздушными массами или взаимодействующие один с другим в комплексе. Класс или категория помещения зависит от вида раскаленных или охваченных пламенем составляющих, возможности появления электрических разрядов, выделяющегося тепла при химических реакциях, механической вибрации и ударов, пучка рассыпающихся искр, солнечной радиации, различных видов излучения.

Разработаны специальные организационные меры технического характера для снижения возможности взрывов и пожаров на производстве. Их применение основано на научном методе изучения поведения материалов и веществ в процессе вспышки и горения. Чтобы уменьшить опасные факторы, в производственных цехах, складах и других площадях проводятся следующие мероприятия:

1. Регулярно берутся анализы для определения химического состава окружающего пространства.
2. Для работы выбирается оборудование с учетом герметизации, производится его защита.
3. Горючие компоненты атмосферы выводятся с помощью принудительной вентиляции.
4. Опасный состав веществ отводится от области возможного возгорания.

Маркировка оборудования, защищенного от взрыва по ГОСТ

Многие приборы работают в условиях, когда некоторые вещества, способные к воспламенению, находятся в атмосфере, окружающей устройства. Чтобы предотвратить аварию аппаратов в результате искрения контактов, нагревания деталей и конструкций, им создают определенную степень защиты. Классификация взрывоопасных зон и маркировка взрывозащищенного оборудования позволяют в комплексе обеспечить правильную эксплуатацию станков, приборов, печей и остальной оснастки в помещениях различной степени опасности.

Группы взрывозащищенного электрического оборудования

К 1 группе относят оснастку, применяющуюся в шахтах под землей, рудниках, строениях на поверхности земли, работающих с опасным газом или горючими пылевыми массами. II группа включает электрическое оборудование с защитой для работы внутри помещения или снаружи. Работает в потенциально опасной среде, но не в условиях, описанных для устройств первой группы. К этой категории относят промышленное оборудование общего назначения.

Требования к защите приборов и оборудования от взрывов регламентированы в ГОСТ Р.51330.9-99. Классификация взрывоопасных зон определяет вид станков и устройств и приборов для каждого помещения. Требования прописаны по отношению к материалу изготовления корпуса, виду вода кабеля, стыковочных и крепежных элементов, уплотнителей и блокировочных устройств. Маркировка в соответствии с определенной категорией наносится на визуально видном участке корпуса. Краска применяется долговечная и устойчивая к химическому разрушению.

Виды маркировки на оборудовании

Для монтажа станков в опасных зонах на них ставится обозначение:

• Степени защищенности электрического устройства от взрыва.
• Соответствия монтируемого прибора международному стандарту.
• К какому виду защиты относится оборудование (i, o, n, q, d, s, e, и др.). Для категории i обязательно указывается подвид (ia, ib, ic).
• Класса принадлежности по температуре.
• Ставится одна из литер – Х или U. Они обозначают, соответственно, создание специальных условий или применения Ех-компонента.

Требования к выбору электрического оборудования

Электрооборудование, особенно с искрящими деталями и блоками, как предопределяет классификация взрывоопасных зон, монтируется за пределами опасных мест, если это не влечет за собой неоправданные и завышенные затраты, не вызывает затруднений. Если же такие устройства предназначены для эксплуатации во взрывоопасных цехах, то к их установке и выбору предъявляются дополнительные требования. При опасной обстановке в рабочей производственной зоне применение различных электрических приборов, светильников ограничивается случаями, когда использование их в этом месте обусловлено необходимостью.

Оборудование, расположенное в зоне повышенного агрессивного воздействия пылевых масс, газа, влаги, защищается, как гласит классификация взрывоопасных зон по ПУЭ, от этих активных инициаторов аварийной ситуации. Оснастка, монтируемая в уличных условиях, должна быть ограждена от атмосферных влияний, влаги, оледенения. Если электрической машине присвоена защита с обозначением «е», то ее разрешается ставить только на оборудовании, где она не будет испытывать вибрации и перегрузок. Такие электрические приборы защищаются установкой реле с выключением при перегреве.

Электрическое оборудование, предназначенное для работы в определенной среде, может быть установлено в помещении именно с такими параметрами или с меньшими показателями. Нельзя монтировать его в более агрессивных местах. Если требованием к установке оснастки является обеспечение продувки оболочки давлением, то устраивается вентиляционная система с контрольными приборами. При этом монтаж делается в соответствии с требованиями ГОСТ именно для этой машины:

1. При создании котлованов для фундаментов в них не должны возникать глухие зоны с горючими летучими веществами без возможности продувания.
2. Газопроводы, подводящие проточные воздушные массы к вентилятору, монтируются за пределами опасных помещений.
3. Аналогичные газопроводы ведутся под полом, если их конструкция защищена от попадания в них горючих веществ.
4. При устройстве вентиляции используются приборы только того типа, который указан в инструкции по монтажу, применение других видов не допускается.

Электрические машины, внутри которых предусмотрена работа маслянистых жидкостей и присутствуют элементы с прохождением тока, разрешается ставить в условиях отсутствия механических и вибрационных толчков, допускающих выплескивание масла.

Показатели для выбора электрических машин

Классификация взрывоопасных зон, по правилам установки электрических приборов в зоне опасного производства, предел напряжения предусматривает 10 кВт. А уровень защиты от возгораемости, в соответствии с ГОСТ 17494-1987, представляется по нормативам более высоким. Если отдельные конструктивные узлы оборудования имеют разные показатели защиты, то нормативы определяются в соответствии с таблицами.

При установке оборудования в зоне категорий В-I а, В-I, В-II классификация взрывоопасных зон по ГОСТ регламентирует установку электродвигателей за пределами опасного помещения, за глухой стеной и несгораемым покрытием с пределом огнестойкости не выше 0,75 ч. В комнате предусмотрен запасной эвакуационный выход и выполнена вытяжная вентиляция с мощностью перегонки объема воздуха в помещении пять раз за рабочий час. Через стену привод прокладывается через сальник с уплотнением.

В заключение нужно отметить, что работа в пожароопасных и взрывоопасных помещениях становится менее вредной и не вызывает аварийных ситуаций, если руководство организации беспокоится о соблюдении всех норм и правил установки оборудования при монтаже в таких категориях зон. В первую очередь выполнение условий становится первоочередной задачей для продления жизни и сохранения здоровья работников цехов и предприятий.

fb.ru
