Конструкционные особенности МТС

Конструкционные особенности МТС рассмотрим на примере мотоцикла.

Мотоцикл (рис.) состоит из следующих узлов и агрегатов: ходовой части, двигателя, силовой передачи, системы электрооборудования, органов управления.

Рис. Общий вид мотоцикла: 1 — переднее колесо; 2 — грязевой щиток переднего колеса; 3 — передняя вилка; 4 — руль; 5 — топливный бак;

6 — седло; 7 — багажник; 8 — задняя подвеска; 9 — задний фонарь; 10 — двигатель; 11 — рама; 12 — инструментальный ящик

Ходовая часть

Ходовая часть является основой мотоцикла. К ходовой части относят раму, заднюю подвеску, переднюю вилку с колесами, седло и боковой прицеп.

Рама мотоцикла состоит из рулевой колонки, верхней основной балки, переднего и заднего подкоса и основания. Если передний подкос рамы сделан из расходящихся книзу двух труб, то такую раму называют двойной (дуплексной). Ее используют в конструкциях тяжелых мотоциклов. У моделей средних мотоциклов у рам подкос одинарный, а основание раздвоено, у моделей легких мотоциклов рамы одинарные.

Задняя подвеска состоит из маятниковой вилки и пружинно-гидравлических амортизаторов. Передняя часть маятниковой вилки шарнирно прикреплена к раме, а в наконечниках вилки устанавливается ось заднего колеса.

Вертикальные биения колеса, вызываемые неровностями дороги, воспринимаются амортизаторами, соединяющими маятниковую вилку с рамой. Пружины смягчают удары, а гидравлические амортизаторы уменьшают отдачу пружин, а следовательно, гасят колебания колеса.

Передняя вилка служит для крепления переднего колеса, обеспечивает направление движения мотоцикла, гасит колебания колеса. Она состоит из двух перьев, соединенных между собой двумя мостиками — траверсами. Каждое перо состоит из неподвижной и скользящей стальных труб с телескопическим амортизатором внутри. К подвижным трубам приварены наконечники для оси переднего колеса.

Колесо мотоцикла состоит из ступицы с тормозным барабаном, спиц, обода и шины.

Ступица колеса представляет собой втулку, соединенную с тормозным барабаном.

Обод колеса изготовляют из листовой стали. В средней части обода имеются отверстия, в которые вставляются ниппели для спиц. Ниппели соединяются со спицами резьбой, развинчивая ниппель, можно изменять натяжение спицы. Головки спиц вставляются в отверстия фланца ступицы.

Конструкция мотоциклетной шины аналогична автомобильной и отличается лишь размерами, прочностью и глубиной рисунка протектора покрышки.

Седло мотоцикла обычно имеет вид сдвоенной подушки. Изготовляют его из губчатого материала, обтянутого чехлом, покрышку — из кожзаменителей. Седло закрепляется на металлическом каркасе, который с помощью защелок крепится к раме мотоцикла. При необходимости седло легко отделяется от рамы. На некоторых мотоциклах устанавливают раздельные седла для водителя и пассажира.

Боковой прицеп состоит из трубчатой рамы, кузова и колеса. Для удобства посадки пассажира капот прицепа вместе с ветровым щитком может сдвигаться по направляющим стержням вперед. Прицеп может быть укомплектован также легким тентом с лобовым стеклом.

Двигатель

Двигатель мотоцикла — карбюраторный, 1- или 2-цилиндровый, 2- или 4-тактный. Охлаждается встречным потоком воздуха (у мотороллеров воздушное, принудительное охлаждение). Эффективность охлаждения зависит от размера ребер цилиндра, теплопроводности металла, температуры окружающего воздуха и скорости движения. Наиболее эффективное охлаждение достигается на высоких скоростях. Езда на пониженной скорости ведет к перегреву двигателя, неполному сгоранию масла в двухтактных двигателях, а следовательно, к повышенной задымленности выхлопных газов. Это не относится к мотороллеру, двигатель которого имеет принудительное охлаждение.

Система питания служит для хранения н очистки топлива, приготовления рабочей смеси и для отвода продуктов сгорания. К системе питания (рис.) относят топливный бак с краном, бензопровод, воздухоочиститель, карбюратор и выпускные трубы с глушителями.

Рис. Система питания мотоцикла: 1 — бензобак; 2 — бензокраник с отстойником и фильтром; 3 — бензопровод; 4 — карбюратор

В качестве топлива в мототранспортных средствах разных моделей используется автомобильный бензин марок А-72, А-76, АИ-93, АИ-95 и АИ-98.

Для хранения бензина используются топливные баки, вместимость которых подбирается таким образом, чтобы независимо от типа двигателя топлива хватило на 300—350 км пути. Бак имеет обтекаемую форму. Топливный кран бака совмещен с отстойником и сетчатым фильтром, служащими для очистки бензина от посторонних примесей.

В цилиндр двигателя подается не жидкий бензин, а его пары, смешанные с воздухом в определенной пропорции, обычно 1:25. Прибор, в котором осуществляется приготовление горючей смеси, карбюратор, работает на принципе обычного пульверизатора.

Простейший карбюратор состоит из поплавковой и смесительной камер. В повлавковой камере находится легкий пустотелый поплавок, который с помощью иглы перекрывает доступ бензина из бензобака. Под действием разрежения в цилиндре атмосферный воздух устремляется мимо жиклера карбюратора, втягивая из него капли бензина, образуя газообразную смесь.

Силовая передача

Силовая передача служит для передачи момента вращения от двигателя к ведущему колесу и для изменения тягового усилия на нем в зависимости от характера дороги. Силовая передача состоит из механизма сцепления, коробки передач и задней передачи.

Механизм сцепления (муфта сцепления) и коробка передач у мотоциклов аналогичны по принципу действия таковым устройствам на автомобиле.

Задняя передача предназначена для передачи усилия от коробки передач к заднему колесу. Она может быть цепной или карданной.

Цепная задняя передача устанавливается на всех мотоциклах с двухтактным двигателем, у которых валы коробки расположены поперек мотоцикла. Она состоит из ведущей звездочки, установленной на вторичном валу коробки передач, роликовой цепи и ведомой звездочки на втулке заднего колеса.

Карданная передача устанавливается на мотоциклах с четырехтактными двигателями («Урал», «Днепр»), у которых коробки передач расположены не поперек, а вдоль мотоцикла.

Электрооборудование

К электрооборудованию относят источники тока и его потребители. Источниками тока являются аккумуляторная батарея и генератор, потребителями — системы, зажигания двигателя, освещения и сигнализации.

Аккумулятор обеспечивает систему зажигания двигателя во время запуска и при его работе на малых оборотах. На мотоциклах устанавливают аккумуляторные батареи 3 ТМ-6 или 3 ТМ-12. Это означает, что в батарее три мотоциклетных аккумулятора напряжением 6 или 12 В.

Генератор служит для обеспечения током всех приборов и подзарядки аккумулятора во время работы двигателя. На мотоциклах применяются генераторы постоянного и переменного тока. Тяжелые и средние мотоциклы оборудованы генераторами постоянного тока и аккумуляторами.

Генератор постоянного тока состоит из статора и ротора. Витки ротора замыкаются на коллекторных пластинах. Ток с них снимается щетками, скользящими по коллектору ротора. При малой скорости вращения коленчатого вала генератор вырабатывает ток низкого напряжения, при больших оборотах напряжение возрастает до опасных пределов. Чтобы поддерживать напряжение на уровне потенциала аккумуляторной батареи, в цепь генератора постоянного тока включают регулятор напряжения и реле обратного тока.

Регулятор напряжения поддерживает стабильность напряжения и не дает ему увеличиваться до опасных пределов. Реле обратного тока автоматически отключает генератор от сети, когда его напряжение меньше, чем у аккумулятора, и включает его в сеть, когда оно превысит напряжение аккумулятора на 0,3-0,5 В.

Достоинством батарейного зажигания является то, что оно обеспечивает достаточно мощную искру во время запуска двигателя и яркий свет фары даже при малых оборотах двигателя. К недостаткам следует отнести быстрый износ щеток генератора, замасливание коллектора, порчу реле-регуляторов и аккумуляторов и необходимость постоянного контроля за работой этих приборов.

Генератор переменного тока не имеет ни щеток, ни коллекторов, что обеспечивает высокую надежность его работы. В то же время напряжение, которое он выдает, с трудом регулируется, следствием чего является ненадежное зажигание, фары светят неровно. Такие генераторы устанавливают на легких мотоциклах и мопедах.

К потребителям энергии относят фару, задний фонарь, указатели поворотов и звуковой сигнал.

Органы управления

Органы управления — это рулевое управление, рычаги на руле, тормоза и педали.

Рулевое управление состоит из руля с рулевой колонкой и демпфера (амортизатора руля).

Руль изготовляют из стальной трубы и жестко соединяют с верхним мостиком передней вилки. Демпфер устанавливают на рулевой колонке. С помощью барашка, расположенного над рулевой колонкой, можно увеличить или уменьшить затяжку пластин демпфера и тем самым увеличить или уменьшить устойчивость руля.

На руле слева расположены рычаг управления механизмом сцепления и переключатель света с кнопкой звукового сигнала, справа — рычаг ручного тормоза, переключатель, указателей поворота, рукоятка управления подъемом дросселя карбюратора и манжетка корректора обогащения рабочей смеси.

В мотоциклах используются тормоза колодочного типа. Тормоз состоит из тормозного барабана, размещенного в ступице колеса, колодок с фрикционными накладками, закрепленными неподвижно на крышке тормозного барабана, и привода.

Сила трения между вращающимся барабаном колеса и неподвижными колодками может регулироваться водителем путем нажатия на ручной рычаг или педаль. Таким образом, осуществляется торможение, соответственно, переднего или заднего колеса.

Похожие статьи

znaytovar.ru

10 сумасшедших внедорожных транспортных средств

Десять самых странных и удивительных внедорожных транспортных средств.

С тех пор как человек изобрел колесо и соединил его с двигателем внутреннего сгорания, транспортные средства совершенствуются быстрыми темпами. С самого начала человечество, придумав движущееся транспортное средство, мечтало покорить природу, заявляя, что управляемый транспорт способен передвигаться, там, где пожелает человек. Но, к сожалению, на пути транспорта часто встают горы, непроходимые болота, заснеженные участки дороги, деревья и многое другое. Так что это был прямой вызов человеку. В итоге человек пытался создавать транспортные средства готовые покорять стихию и невероятное бездорожье. В итоге за долгую историю автопромышленности было выпущено множество странных транспортных средств.

Многие странные транспортные средства создавались для бездорожья и для суровых природных условий. Внедорожные транспортные средства необходимы либо вместо забавы, либо в связи жизненной необходимостью. Все зависит от вашего региона проживания. Особенно актуальна бездорожная автотехника, когда вы живете в местности, где нет асфальтовых дорог и даже грунтовых дорог.

10. Царь-танк

Во время Первой Мировой войны каждая воюющая сторона пыталась сделать самый лучший и самый большой танк в мире, в качестве воющего транспортного средства. Наша страна также подключилась к этому модному военному тренду и создала огромный Царь-танк. Танк внешне напоминал увеличенный велосипедный транспорт тех лет. Бронированное передвижное транспортное средство было создано инженером-конструктором Лебеденко Николаем в 1915 году.

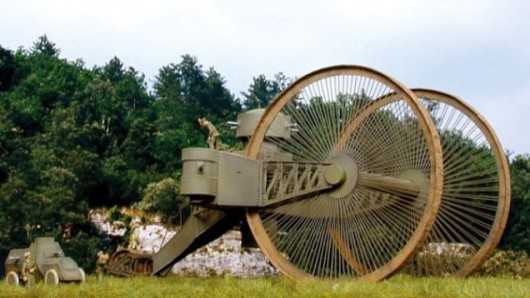

Размер танка огромен. Такое ощущение, что он был создан для Кинг-Конга. Царь-танк представлял собой трехколесное транспортное средство, два передних колеса были диаметром 9 метров. Заднее же колесо было диаметром около 1,5 метров. К сожалению, несмотря на внушительные размеры бронированного танка, его проходимость оставляла желать лучшего из-за проблем с задним колесом, которое постоянно застревало при движении на бездорожье.

В итоге после проведения испытаний было принято решение свернуть проект, поскольку Царь-танк был не пригоден для эксплуатации в условиях боя.

9. LCC-1 Sno-Train

Передвижение транспорта из точки А в точку Б в арктических климатических условиях является тяжелой задачей. В 1954 году по заказу Министерства обороны США был создан грузовик-монстр для эксплуатации в арктических условиях. Машина получила имя LCC-1. Автомобиль был основан на базе школьного автобуса и грузовика. Арктический внедорожник оснащался приводом 6х6, 600-сильным мотором, краном и тремя прицепами, которые могли перевозить до 45 тонн груза. Эта машина использовалась в Гренландии и на Аляске. Полярный внедорожник имел довольно короткий срок службы, который не превышал 7 лет.

8. Liebherr T 282b

Самый большой в мире карьерный самосвал —  это не просто рекламный слоган для компании Liebherr. Перед вами Немецкий самосвал от компании, которая занимает лидирующее положение как производитель горно-шахтного оборудования.

Этот монстр имеет длину 15,3 метра, ширину 9,52 метра, высоту 7,84 метра. Объем топливного бака составляет 4,730 литров. Объем 20-ти цилиндрового двигателя составляет 90 литров. Мощность 3650 л.с. Максимальная скорость 65 км/ч. Вес машины составляет 544 тонны. Стоимость самосвала в зависимости от комплектации составляет от 4 до 5 млн. долларов. Из-за своих размеров и веса эта машина не может выезжать на дороги общественного пользования.

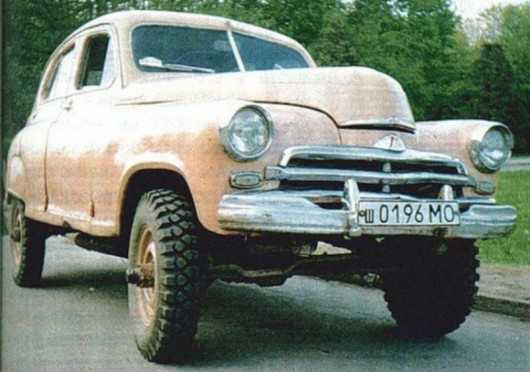

7. ГАЗ-72

Горьковский автомобильный завод (ГАЗ), расположенный в Нижнем Новгороде играл важную роль во времена Советского союза. Эта компания влияла на автомобильную отрасль нашей страны, точно, так как влияла компания Форд на промышленность США.

Завод ГАЗ с 1932 года производил для страны  военные и коммерческие грузовики. В 1952 году на заводе разработали модель ГАЗ-72, который считается первым в мире легковым внедорожником. На самом деле внедорожник представлял собой обычную легковую машину ГАЗ, у которой увеличили клиренс и оснастили полным приводом. С 1955 по 1958 года было произведено 400 экземпляров. Эта машина была очень популярна, так как наша страна в большей своей территории находится в Северных широтах и 60 процентов нашей страны в течение 11 месяцев покрыты снегом. К сожалению, из-за огромной себестоимости завод был вынужден свернуть производство внедорожника.

6. ЗиЛ 49061 «Синяя Птица»

ЗиЛ 49061 (6х6) представляет собой аварийно-спасательный автомобиль-амфибию, который создан в первую очередь для эвакуации космонавтов после посадки в труднодоступные места. Первый прототип автомобиля построен в 1971 году. Производство машины началось в 1975 году. После развала СССР производство было остановлено. Вездеход «Синяя птица» выпускался как в грузовом, так и в пассажирском исполнении.

Длина вездехода составляет 9250 мм, Ширина 2480 мм, Высота 2944 мм. Автомобиль оснащался дизельным мотором, мощностью от 136 л.с. и 10-ти ступенчатой механической коробкой передач. Скорость на суше составляет 70-80 км/ч. Скорость на воде около 9 км/ч.

5. ГАЗ-ВМ

В 1930-х годах автозавод ГАЗ производил легковые автомобили серии М, которые были копиями Ford Model B (1930-х). ГАЗ-ВМ (Gaz VM) представлял собой гибрид автомобиля и вездехода. В задней части машины вместо обычных колес применялись гусеницы.

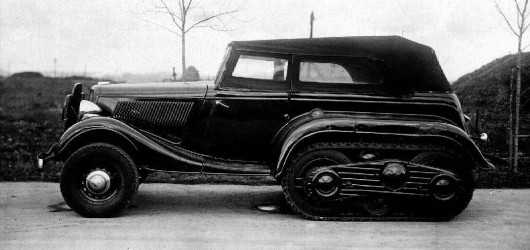

Это экспериментальный Советский автомобиль повышенной проходимости. Автомобиль был разработан в период предвоенных лет. Но в связи с началом Великой Отечественной войны, разработка была прекращена.  Всего было произведено 100 опытных экземпляров. Изначально машина разрабатывалась для военных нужд. Например, планировалось, что на этой машине будут ездить военные офицеры.

4. Mattracks

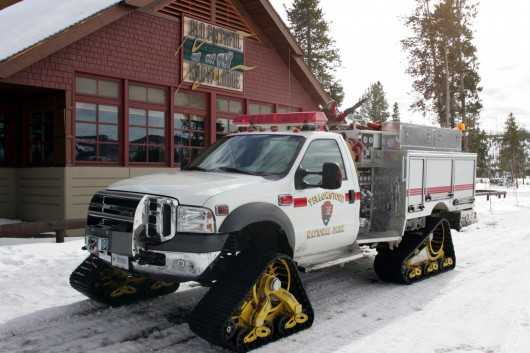

Mattracks разработан компанией Karlstad (США). Эта компания готова превратить любой автомобиль в транспортное средство, способное покорять любые заснеженные участки местности. Karlstad выпускает резиновые гусеницы и соответствующее оборудование, которое может быть установлено вместо стандартных колесных осей автомобилей. Если вы живете в регионе, где дороги большую часть времени скрыты под большим слоем снега, то это идеальный вариант снять колеса и установить гусеницы.

3. Транспорт на широких шинах низкого давления

Шины низкого давления были изобретены в России. В середине 20 века эскимосы в России и на Аляске использовали это изобретение для передвижения корабля, перевозящего улов в место проживания. Например, в 40-х годах Американец Билл Олби посетив Аляску, увидел, как эскимосы, используя шкуры, накачивали их воздухом. В результате получались своеобразные ролики-буферы, которые помогали передвигаться водному и наземному транспорту в сложных климатических условиях.

В 1951 году Билл Олби на основе того, что он увидел на Аляске, изобрел специальную подвеску для транспорта и шины низкого давления. Далее на изобретение был получен патент. Именно с этого момента началась деятельность компании Albee Rolligon, которая начала производить специальные элементы подвески и шины низкого давления для различного спецтранспорта. Шины низкого давления позволяют транспорту передвигаться по любым бездорожным условиям. Благодаря низкому давлению шин, они менее подвержены повреждению об лед, камни и деревья.

2. Fordson Snow Devil

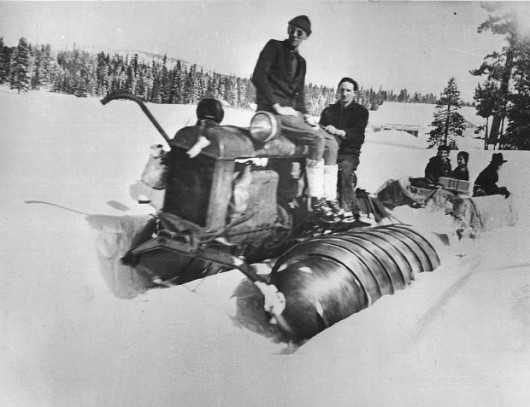

Винтовое самоходное транспортное средство было разработано Американской компанией Armstead Snow Motor в 20-е годы прошлого века. Вместо традиционных колес или гусениц необычная машина оснащалась винтовыми цилиндрами, которые за счет крутящего момента передвигали транспортное средство. Во время тестов эта машина показала удивительную проходимость по заснеженной местности.

Например, планировалось, что это транспортное средство будет использоваться в сельской местности врачами и почтальонами. В начале 1930 года к этой машине проявило внимание и военное ведомство США. Но, к сожалению, этот самоходный автомобиль так и не начал выпускаться серийно.

1. Корабль Эрнеста Базена

Морское транспортное средство, о котором возможно мечтал Жюль Верн в конце 19 века, на самом деле все-таки построил Эрнест Базен. Смысл конструкции этого корабля был прост. Необходимо было поднять корабль над поверхностью воды, уменьшив трение корпуса с водной поверхностью. В итоге это способствовало снижению расхода энергии и увеличению скорости корабля.

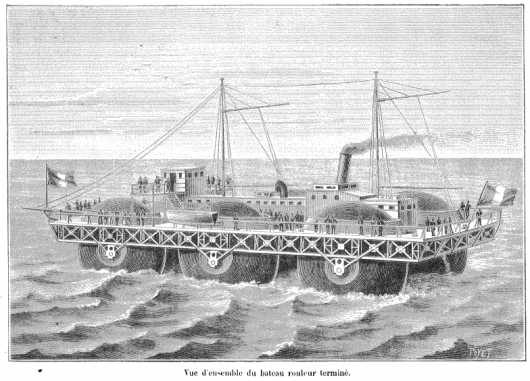

Корабль, который весил 280 тонн, оснащался 10-метровыми колесами. Планировалось, что этот уникальный корабль позволит революционизировать трансатлантические морские путешествия, благодаря экономии на угле, который был необходим для работы двигателей корабля.

К сожалению, во время реальных тестов на воде выяснилось, что огромные колеса проскальзывают на воде. Также скорость корабля была очень низкой. В итоге для достижения нормальной скорости корабля требовалось большое сжигание угля, что было экономически не выгодно. Позже Базен заявил, что ему удалось решить эту проблему. Но в 1897 году изобретатель умер, и проект прекратил свое существование. Жаль, ведь согласитесь, было бы здорово увидеть подобное транспортное средство в Атлантическом океане.
