Стеклопластиковая лодка своими руками: как правильно сделать?
Лодка из стеклопластика завоевала популярность своей долговечностью и надежностью. Стеклопластик обладает рядом значимых преимуществ перед другими материалами. Собрать судно можно быстро и без особых затрат. Лодка из стеклопластика своими руками – бюджетный и достойный вариант для поездок на рыбалку.
Предназначение и поэтапное изготовление
Пластиковое маломерное судно предназначено преимущественно для рыбалки. Его можно также использовать для водного туризма, спортивного направления. Условия эксплуатации лодки на воде: волна не более 60 см высотой, сила ветра – до 4 баллов по десятибалльной шкале. Судно из стеклопластика – это прекрасная альтернатива надувным лодкам.
На первом месте среди плюсов стоит прочность, которая превосходит данный показатель алюминиевой лодки того же класса. Такое судно прослужит долго, при должном уходе – до 20 лет.Корпус из стеклопластика имеет отличную гидродинамику и форму, обладает высокими физико-химическими свойствами. Ремонт вполне осуществим своими руками. Одним из наиболее важных преимуществ пластиковой лодки является возможность ее изготовления в соответствии со своими желаниями.
Существует метод изготовления самодельной лодки из фанеры и стеклопластика, когда пластик используется лишь для наружного покрытия лодки. Но эта технология не оправдывает себя. Лежащий под пластиком слой фанеры быстро набирает влагу, что увеличивает вес судна. Происходит быстрое разрушение фанеры из-за воздействия микроорганизмов и процесса расслоения, ведь по прочности фанера значительно уступает пластику.
Как сделать лодку? Аккуратно соблюдая все правила, даже новичок сможет осуществить эту задачу. Технологический процесс простой и бюджетный. Корпус судна создается за счет пропитанного полимерным составом армирующего наполнителя.
Материалы и чертеж
Сырьевые материалы, используемые в качестве армирующего наполнителя при изготовлении каркаса:
- основа корпуса, борта – ровинговые стеклоткани TP-07, TP-03, TP-056;
- локальное укрепление отдельно взятых участков – конструкционные стеклоткани T-11, T-13.
Стеклоткань бывает разных видов по типу плетения, размеру нитей. В основном выбирают «косое» или сатиновое плетение. Нити должны быть витыми. Продается материал в виде листов, рулонов, ленты.
Стеклоткань продается пропитанной жирным составом. Чтобы ткань лучше пропитывалась связующим, замасливатель следует удалить при помощи бензина, уайт-спирита или ацетона. Обезжиренную ткань просушивают около 2-4-х часов на воздухе.
Для склеивания армирующего материала понадобится смола. В отрасли судостроения используется три разновидности смол: эпоксидные, винилэфирные, полиэфирные. Наиболее важные характеристики смол при строительстве стеклопластиковой лодки из любого типа волокна – это адгезия и пропитываемость.
Дешевым вариантом является использование полиэфирной смолы, позволяющей создать цельный элемент из стеклопластика за одну операцию. Можно применить смолу TM Ashland. Для создания декоративного, с защитными свойствами покрытия корпуса, понадобится гелькоут. Также потребуется фанера толщиной не менее 1,2 см, обладающая влагостойкостью.
Изготовление лодки невозможно без наличия грамотного чертежа. Проектирование будущего плавсредства можно осуществить с помощью программы Автокад. Сначала создается 3D модель, затем схемы шпангоутов, выкроек. Готовые чертежи берутся на специализированных сайтах, в интернете. Теперь можно начинать делать стеклопластиковую лодку своими руками.
Матрица

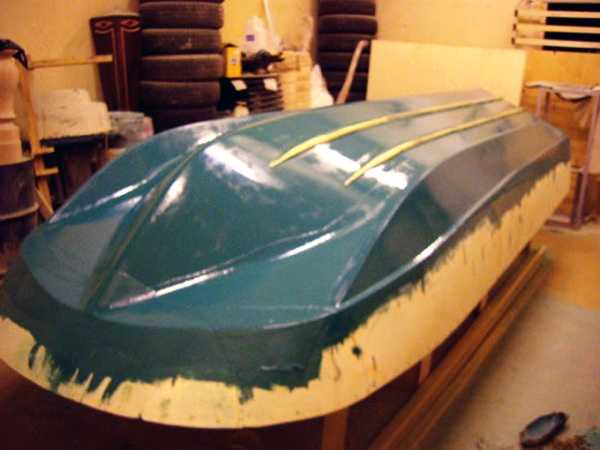

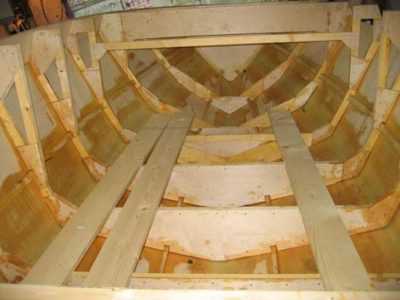

Непосредственно производственный процесс изготовления стеклопластиковой лодки своими руками начинается с постройки матрицы. Сначала изготавливается каркас, на который крепятся шпангоуты. Далее их следует обить двенадцатимиллиметровой фанерой, стараясь добиться как можно более ровной поверхности. Края лодки делают более жесткими, для бортов применяют двойной слой фанеры.
Теперь необходимо долго и тщательно выравнивать борта с использованием полиэфирной шпатлевки. Нужно исключить все погрешности, чтобы конструкция лодки была устойчивой. Можно работать специальными шпателями-шаблонами.
На этапе выравнивания матрицы можно предусмотреть такую важную деталь лодки, как киль. Он обеспечивает ровное движение весельной или моторной лодки, исключая вертлявость. Изготовленный из дерева самодельный киль заливают полиэфирной смолой.
Посредством разметки выявляют все погрешности построенной матрицы. Наждачкой выравнивают и зачищают края, придавая будущему судну симметричность. Готовая очищенная от грязи форма обезжиривается, на нее наносится антиадгезионный состав в 4 слоя. Он необходим в качестве разделителя, не допускающего прилипания смолы к поверхности формы.
Покрытие гелькоута
После высыхания восковой прослойки наносится гелькоут, который является внешней поверхностью лодки. Это ответственный момент, от которого зависит внешний вид судна. Гелькоут обеспечивает защиту от царапин, ультрафиолета, потертостей. Наносить его нужно, добиваясь равномерного покрытия, избегая пузырьков и потеков. Теперь можно приступать к укладке раскроенных деталей на полностью высохший слой гелькоута.
Изготовление корпуса
Раскрой ткани осуществляется отрезанием полотен, соответствующих длине корпуса. Полотна для укладывания вдоль ватерлинии и киля, не должны иметь стыков. Если произойдет удар о препятствие, то материал в этом месте способен задраться, а затем отслоиться. Следует оставлять припуски при раскрое по кромкам для укладывания внакрой. Чтобы сшить куски стеклоткани для получения необходимой длины, можно использовать стеклянные нитки, выдернутые из кромки материала, либо пропитанные олифой льняные.
Слой стекловолокна равномерно покрывается связующей полимерной смолой. Для этого рекомендуется пользоваться прикаточным валиком. Пузырьков воздуха необходимо избегать, так как оставшиеся в некоторых местах пустоты ослабляют конструкцию. Далее укладывается следующий слой стеклоткани по аналогичной схеме. Можно наносить до пяти слоев стеклопластика. Для получения более красивого верхнего слоя рекомендуется использовать специальный «верхний» стеклопластик.
Силовой каркас и пол
Чтобы усилить корпус необходимо проложить три деревянных бруска вдоль формы, которые затем покрывают двумя слоями стекловолокна. Монтаж шпангоутов производят через каждые 30 см, также нанося на них стеклоткань.

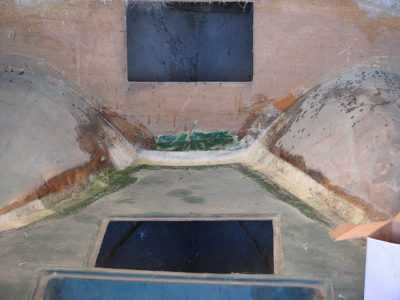

Необходимо создать двойное герметичное дно, делающее лодку непотопляемой даже в случае переворачивания. Пол обшивается фанерными листами с влагостойкими свойствами. Готовый пол покрывается парой слоев из армирующей ткани, с обязательной пропиткой полимерной смолой. Составу дают полностью высохнуть.
Завершающий этап

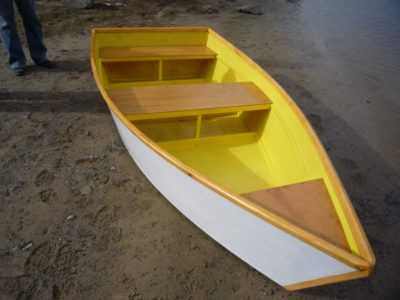

Остается извлечь готовую лодку из формы, обрезать припуски, зашлифовать поверхность, смонтировать крышу и брус для защиты бортов. Можно сделать также дополнительные элементы: сидения, весельные крепления, ящички. Используя стеклопластик, своими руками можно изготовить любые необходимые аксессуары для судна. После этого приступают к покраске.
Аналогичным методом изготавливаются своими руками катера из стеклопластика. Конечно, чертеж и конструкция катера сложнее, чем лодки, и усилий потребуется больше. Зато стоимость самоделки обойдется вполовину меньше, чем такого же готового судна.
Ремонт
Ремонтировать катер из стеклопластика или лодку требуется при возникновении типовых повреждений:
- дефекты декоративного слоя;
- трещины в корпусе;
- пробоины и полупробоины;
- расхождение углов;
- раковины.
Основные материалы для ремонта: стеклоткань, эпоксидные смолы. Начиная ремонт, рекомендуется расположить поврежденное место ближе к горизонтальному уровню. Поверхность должна быть чистой, сухой, обезжиренной. Может потребоваться фен, технический или бытовой. Перед началом заделки дефектов стеклоткань необходимо обезжирить, прополоскав в растворителе, и хорошо высушить.
При аварийном ремонте не стоит сушить ее над костром, так как образуется копоть. Перед укладкой на повреждение стеклоткань пропитывается в разведенном компаунде (полиэфирной или эпоксидной смоле), после чего отжимается протягиванием между двумя палками. Место ремонта нужно зачистить крупной шкуркой до стеклотканевого слоя, сделав его слегка махровым.
Устранение повреждений
Мелкие повреждения в виде царапин заделываются эпоксидной смолой без наполнителя или грунтом. Царапину сквозного типа убирают методом шпаклевания компаундом с наполнителем, после чего обработанное место остается зашлифовать и закрасить.
Мелкие трещины достаточно замазать эпоксидной смолой. Если треснул корпус, то с обеих сторон повреждения снимается декоративный слой до стеклоткани. После высушивания ее заполняют эпоксидной смолой. Для этого нажимают с каждой из сторон трещины, давая ей раскрыться, и промазывают. После этого края совмещают, фиксируют. Сверху, с обеих сторон, накладывают пропитанную компаундом полосу стеклоткани. После застывания место ремонта шлифуют, покрывают слоем смолы, снова шлифуют и красят.

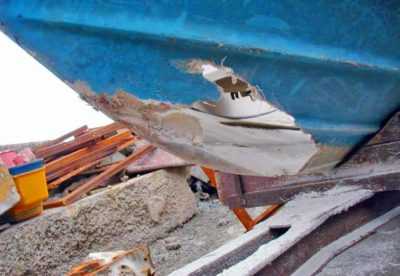

Полупробоина характеризуется проломом с оставшимся куском пластика. Если пролом небольшой, то нужно вправить торчащий кусок. Для этого необходимо обработать компаундом все поверхности. При помощи упора и киянки кусок ставится на место, при этом с одной стороны образуется выпуклость, а с другой – вмятина. На выпуклое место укладывается стеклоткань с пропиткой, фиксируется грузом. После полимеризации полупробоина шпаклюется смолой с наполнителем. Дальнейшие действия, шлифовка – укладка пропитанного листа, повторяются дважды. Затем осуществляется шлифовка и покраска.
Пробоина заделывается с помощью пенопластового пуансона, желательно по внешним обводам. Из толстой стеклоткани делаются несколько заплат с допусками от 3 до 5 мм, так, чтобы толщина пакета соответствовала толщине корпуса. После установки пуансона вклеиваются заплаты. Алгоритм дальнейших действий тот же, что и в предыдущих случаях.
Расхождение углов устраняется аналогично заделке трещин, но берется стеклоткань в виде ленты. Раковина является самым неприятным видом повреждения. Иногда это дефект производства. Она может образоваться между слоями из-за попадания воды, которая распирает слои в зимнее время. Для ремонта понадобится вскрыть раковину, просверлив отверстие до попадания в полость.
Затем делается широкий разрез (до 5 мм) в месте ее наибольшего размера. Вскрытая полость просушивается феном, заполняется компаундом при помощи шприца. Обработанная раковина зажимается в пресс. Затем совершается привычный алгоритм шпаклевки, шлифовки и покраски.
Стеклопластик является прекрасным материалом для изготовления лодок и катеров, доступным в применении. Изготовленные своими руками стеклопластиковые лодки получаются долговечными и прочными, легкими в ремонте. Следует учитывать, что компоненты используемых в работе материалов не безопасны для здоровья. Необходимо работать в резиновых перчатках, защитных масках, очках, в хорошо проветриваемом месте.
Вконтакте
Google+
boatcity.ru
Оборудование + Технология изготовления 2019
Катер – это обобщенное название для небольших судов или кораблей. Они бывают пассажирскими, грузовыми, спасательными, туристическими, сторожевыми. Отличаются катера от лодок, тем, что у них присутствуют мотор, в отличие от того, что лодки управляются только за счет весел. С самого начала так называли одномачтовые судна. На сегодняшний ими называют среднего размера корабль с каютами, причем такие катера могут иметь даже не один мотор.
Существует несколько разновидностей катеров:
- боевой;
- торпедный;
- бронированный;
- ракетный;
- канонерка.
Технология производства катеров
На сегодняшний день для производства катеров используют самое разнообразное количество материалов, самым прочным, но при этом самым легким материалом для производства является – стеклопластик. Стеклопластик используют уже довольно давно, поэтому он и приобрел такую популярность в разнообразных производствах, как, к примеру, окон или катеров.
Стеклопластик в своих качествах собрал по немного от самых разнообразных материалов, и собрал только лучшее, прочность стали, теплопроводность древесины, устойчивость к различным биологически воздействиям, механическим и техническим повреждениям, износоустойчивость, легкость пластика, долговечность железа.
Для того, чтобы понять технологию производства катеров из стеклопластика, нужно понимать суть данного материала и его характеристики.
Основой данного материала является ни что иное, как стекловолокно, которое на сегодняшний день используют для изготовления множества различной продукции. Как клеящее вещество для стекловолокна используют полиэфирную смолу, также достаточно популярный связующий элемент в производстве и промышленности. Поскольку именно полиэфирная смола, придает стеклопластику такую прочность и износостойкость. Прочность появляется за счет того, что полиэфирная смола проникает во все самые мелкие трещины и пустоты между стекловолокном и заполняет их, так что материал в итоге получается целостным, и правильно и точно распределяет нагрузку и воздействие на последующую обработку данного получившегося сырья. Также именно полиэфирная смола защищает и предохраняет стекловолокно, а впоследствии стеклопластик от внешнего воздействия окружающей среды, от возможных негативных повреждений.
Стеклопластик имеет просто отличные свойства и характеристики для того, чтобы получить различное применение в самых разнообразных отраслях промышленности и производства. Кроме производства катеров из этого материала производят корпуса самолетов, детали, панели для строительства, различные бытовые детали и элементы.
Именно из стеклопластика изготавливают катера, имеющие высокое водоизмещение.
Во всей технологии производства самым сложным моментом является ручное формирование и обработка стеклопластика. Во время, которой ему придают определенную нужную и требуемую форму. Изначально, перед тем как начать придавать форму стеклопластику, его укладывают в специально созданную армированную форму, которую пропитывают полиэфирной смолой. Перед закладкой в изготовленную заранее форму ее обрабатывают различными средствами, чтобы защитить стеклопластик от повреждения, и облегчить сам процесс формирования основы катера. Как только слои сложены, и сформированы, их обрабатывают специальным катком, валиком, который удаляет остатки воздуха в стеклопластике. Процесс производства корпуса из стеклопластика довольно трудоемкий и сложный, поэтому обязан проводиться только высококлассными и высококвалифицированными специалистами в этой области. Если реально смотреть на вещи, то это ручная сборка катера или лодки, и конвейерный процесс создания здесь не получиться, это скорее единичное производство, которое не по карману простому человеку.
Еще один метод или этап производства из стеклопластика это метод напыления. Для этого используют пистолет-напылитель, специализированное оборудование, которое при помощи, подающейся в него стеклонити, еще одного варианта материала из стекловолокна, покрывает форму для катера очень сильной струей, которая дает прочность и долговечность.
Видео:
Также существует еще один совершенно новый инновационный метод в создании катеров и лодок, как RFI. Суть и смысл данного метода в том, чтобы в изначально подготовленную форму выложить армирующую стеклоткань, которая будет закреплена полиэфирной смолой и покрыта вакуумной пленкой.
Загрузка…moybiznes.org
Стеклопластиковая лодка своими руками — как сделать, чем покрасить, видео
Рыбалкой люди увлекаются издавна. Всегда хорошо посидеть у реки с удочкой в руках, отдохнуть на природе и подышать свежим воздухом. Но множество рыбы водится на глубине вод, далеко от берега, поэтому желание иметь хорошую лодку естественно, тем более, что вариантов для ее собственного изготовления сегодня известно немало.
Лодки бывают разными: деревянными, резиновыми, их ПВХ, стеклопластика. Чем хорош новый стеклопластик, каковы его преимущества и недостатки, как из него построить лодку самостоятельно, выясним подробнее в данной статье.
Лодка из стеклопластика
Стеклопластик считается самым дешевым и надежным материалом для производства лодок. На него не действует сырость, плесень, заражение грибком. Материалом не питаются грызуны, поэтому лодки хорошо хранятся в гаражах, любых складских помещениях. Главное, при производстве правильно склеить волокно, чтобы не было щелей и проникновения влаги внутрь корпуса.
Преимущества и недостатки стеклопластиковых лодок
К основным преимуществам материала можно отнести:
- респектабельный внешний вид;
- надежность;
- долговечность;
- водонепроницаемость;
- доступный по цене.
Лодки имеют множество плюсов конструктивного характера:
- Возможность производить замену масла в двигателе в полном объеме. Мало, залитое ниже максимального уровня, начинает пениться, мотор перегревается.
- Изготовить лодку можно как с килем, так и с плоским дном, что очень удобно для применения на мелководье.
- Можно изготовить более сложный обвод для корпуса, что значительно повысит ходовку судна,им легче будет управлять. При переходе на глиссирующий режим большая мощность мотору не понадобится, расход горючей смеси существенно снизится.
- Стеклопластик не боится резких перепадов температуры, не стирается при соприкосновении с дном реки, не повреждается при ударах.
- Пробоины не сложно ремонтировать самостоятельно при помощи эпоксидной смолы и стеклоткани.
- Данные лодки не нужно накачивать, им не страшны проколы, трещины. При наличии пенополаста в конструкции, а также герметичных полостей в лодке, заполненных воздухом, потопить лодку просто невозможно.
- Изготовление лодки, а также обводы корпуса могут быть практически любой конфигурации.
Требования к конструкции
Стеклопластик является уникальным материалом и прекрасноподходит для самодельного производства лодок. Удобство, легкость и долговечность – основные качества данного материала. То – же самое относится и к конструкции. Строить стеклопластиковые лодки легко, главное, правильно склеить волокно для водонепроницаемости лодки на воде.
К конструкции предъявляют следующие требования:
- Максимальная жесткость бортов лодки. Толщина фанеры используется не менее 1,2 см., накладывается двойным слоем.
- Края бортов должны быть идеально ровными, иначе лодка будет неустойчива на воде. Для этого борта шпатлюются.
- Уложенное в формочки стекловолокно обязательно нужно смазывать воском.
- В материале не должен скапливаться воздух, поэтому стеклопластик наносится на матрицу послойно, в 5- 6 слоев.
Стеклопластиковая лодка нуждается в шпатлеваниии покраске, чтобы она хорошо хранилась в дальнейшем, не поддавалась заражению плесенью и грибком.
Проектирование
Изготовление самодельной лодки начинается с чертежа. Посмотреть чертежи можно в интернете, или разработать самостоятельно при помощи программы AutoCAD. Также согласно чертежу изготавливается матрица. Для ее производства потребуется болванка, либо формочка. При проектировании учитывается жесткость материала, выравнивание бортов до идеальной ровности, чтобы не было крена на воде.
Изготовление матрицы
Матрица считается самым сложным этапом при изготовлении лодки своими руками. Для ее производства нужно обзавестись стекломатом, валиками, кистями, наждачной бумагой, полиэфирной смолой, шлифовальной машинкой, пылесосом, дрелью, ножницами.
Процесс:
- прикрепить к каркасу шпангоуты;
- после установки шпангоутов крепятся бортики из фанеры. Нос матрицы должен основательно крепиться в борту;
- матрица должна быть жесткой, поэтому для краев бортиков нужно подобрать двухслойную фанеру, толщиной в 12 мм;
- для ровности бортики выравниваются и ошкуриваются;
- на матрицу наносится полиэфирная шпаклевка;
- лодка должна иметь ровные борта, поэтому разумно воспользоваться шаблонным шпателем;
- важно правильно сделать разметки на лодке, ее форма должна быть идеальной;
- далее переходим к деревянному килю, его наличие сделает ход как весловой, так и моторной лодки плавным, легким, штормить в стороны ее не будет;
- изготовленный из дерева киль сверху покрывается полиэфирной смолой;
- чтобы поверхность бортиков матрицы была идеальной, киль нужно снять;
- довести борта до совершенства и идеальной формы матрицы;
- стекломат к бортам нужно прикатать, для этого он укладывается сначала на один борт, потом на второй;
- для выдавливания лодки из матрицы встраиваются нипеля;
- при наличии стеклопластиковых седушек, их матрицу также нужно подогнать по месту своего предназначения.
Изготовление лодки
Изготовление лодки является ключевым моментом при ее производстве. Нужно запастись гелькоутом, полиэфирной смолой, стекломатом, ножницами, разделительным воском, валиками, затвердителем, веслами, наждачной бумагой, подуключинами и уключинами.
- согласно технологии матрица обмазывается полностью разделительным воском в 4 слоя, после чего наносится гелькоут для внешнего слоя лодки;
- параллельно бортам лодки устанавливаются седушки из стеклопластика;
- для жесткости и прочности конструкции стекломат прикатывается в 5 слоев;
- срезается лишняя бахрома, седушки вклеиваются при помощи клея;
- прикручиваются уключины;
- борта лодки основательно зашкуриваются наждачной бумагой;
- готовая лодка погружается на багажник;
- снаружи и внутри лодку можно покрасить гелькоутом, но это совсем не обязательно.
Используя данную последовательность при изготовлении лодки, конструкция получится легкой, прочной, устойчивой на воде, долговечной и весьма привлекательной. Заднюю банку не нужно делать слишком узкой. Седушки останутся плавучими даже, если лодка полностью перевернется на воде.
Стеклопластиковый корпус лодки схож по структуре с железобетонной конструкцией. Стеклоткань является эластичным материалом, его можно сгибать, придавать любую геометрическую форму.
Материал прочный, легкий, непотопляемый. Именно поэтому стеклопластик пришел на смену дереву и широко используется в строительстве лодок любой модификации и конструкции.
Следуя четким инструкциям, несложно лодку изготовить своими руками, и достаточно легкое и удобное в эксплуатации судно будет способствовать на протяжении многих лет хорошему отдыху и удачной рыбалке.
myownship.ru
Лодка из стеклопластика: проектирование и изготовление.
Стеклопластиковые лодки выступают отличной альтернативой надувным суднам, благодаря своей прочности. Изделия от AkuaBoat отличаются достойными характеристиками. Они изготавливаются по параметрам, необходимым заказчику, и в самые сжатые сроки. Лодки из стеклопластика уже давно появились на рынке подобных предложений, однако с течением времени процесс изготовления постоянно совершенствовался. В результате судна приобретали более прочные борта и новые эксплуатационные характеристики. Лодки и катера, построенные на основе современных технологий во многом превосходят своих предшественников прошлого столетия.
Изделие состоит из нескольких, различных по характеристикам, материалов:
• Полимеризационная смола для связки;во
• Эластичная стеклоткань, которая принимает любые, сложные формы;
• Фанера, устойчивая к влаге.
Эти материалы идеально дополняют друг друга, образуя в итоге сверхпрочный корпус стеклопластиковой лодки.
Проектирование
Перед изготовлением судна, необходимо составить чертежи. Этот процесс тщательно согласовывается с заказчиком, оговариваются все детали. После утверждения проекта изготавливается корпус. При проектировке учитывается жесткость материала, берется во внимание, что дно должны быть идеально ровными для предотвращения ухудшения ходовых качеств лодки из стеклопластика на воде.
Требования к конструкции
Универсальность стеклопластика позволяет производить из него прочные и легкие изделия. Стеклопластиковые лодки для качественной эксплуатации должны иметь максимально жесткий корпус. Нельзя также допускать скапливания воздуха между стеклотканью, поэтому ее наносят равномерно в 5-6 слоев и тщательно разглаживают, удаляя воздух между слоями.
Процесс изготовления лодки из стеклопластика
Армированный материал и полиэфирная смола создают декоративно-защитный корпус судна. Этому предшествуют несколько этапов процесса:
• Обработка матрицы спецсредством, которое не допускает прилипания к ней смолы.
• Подготовка стеклоткани и раскройка ее в соответствии с необходимыми размерами.
• Нанесение на матрицу слоев стеклопластика и связующего вещества по очереди, и формирование корпуса будущего изделия.
• Чтобы усилить корпус стеклопластиковой лодки, набирается силовой набор из продольных жестких конструкций и шпангоутов.
• Монтаж пола проходит при помощи влагостойкой фанеры и нескольких слоев стеклопластика.
• Лодка из стеклопластика извлекается из матрицы и шлифуется. Корпус судна окрашивается.
Преимущества и недостатки стеклопластиковых лодок
• Можно изготовить судно любой конфигурации. Таким образом можно усилить ходовые качества стеклопластиковой лодки, ее скорость, управляемость и сократить затраты на топливо.
• Такие судна ударопрочные и не боятся перепадов температур.
• Дно изделия устойчиво к истиранию.
• Легкая ремонтопригодность.
• Лодка из стеклопластика не боится проколов, как ее надувная «сестра». Герметичные блоки плавучести делает ее не потопляемой.
Преимущества сотрудничества с компанией AkuaBoat
Компания AkuaBoat занимается изготовлением лодок из стеклопластика в Краснодаре и Ростове-на-Дону уже не первый год. У заказчиков есть возможность не только получить высококачественное изделие, изготовленное по необходимым параметрам, но и докомплектовать его. Мы установим радиолокационные станции, эхолоты, оснащение для троллинговой рыбалки.
Почему с нами выгодно:
• Учитываются все пожелания заказчика;
• Лодка из стеклопластика будет изготовлена в оговоренные сроки;
• Гибкая ценовая политика;
• Большой опыт работы в профильной сфере;
• Обязательное тестирование стеклопластиковой лодки перед сдачей в эксплуатацию.
Производство судов нашими специалистами проходит в соответствии со всеми технологическими требованиями и заявленными нормами. Грамотный уход и профилактический ремонт изделия из стеклопластика станет гарантом его долговечности.
akuaboat.ru
Пластиковые лодки российского производства — описание и применение
Пластиковые лодки российского производства все чаще мелькают на просторах российских реках и озер, вытесняя широко распространенные в прежние годы металлические маломерные суда. Среди основных преимуществ, которыми обладают плавсредства из полимерных материалов, стоит отметить привлекательный внешний вид, небольшой вес, стойкость к коррозийным процессам, идеальные гладкие обводы, обеспечивающие прекрасные гидродинамические характеристики, простота ремонта и т. д. В настоящее время производство пластиковых лодок налажено и в России.
С каждым годом выпуском маломерных судов занимается все большее количество предприятий. Это говорит о том, что продажа пластиковых лодок представляет собой перспективное направление.
Пластиковые лодки российского производства для рек и морей
AkuaBoat изготавливает катера и лодки различной вместительности и грузоподъемности. Так, наиболее мощный представитель малотоннажных судов семейства «Касатка» – PRO 900 – способен взять на борт до тридцати человек или 10 т груза. Катер имеет длину девять метров, оснащен шестисотсильным двигателем и способен развить скорость свыше ста километров в час. V-образные обводы корпуса позволяют судну легко выходить на глиссирование даже при полной загрузке, а высота борта в 1,4 метра делает возможным выход на воду даже при трехбалльном волнении.
Серия «Касатка 6.40» (цифровой индекс отражает длину корпуса в метрах) представлена в двух модификациях: стандартной и модернизированной («Каспиец»), позволяющей выходить в воды озера-моря, давшего название катеру. Основное отличие суден заключается в том, что усовершенствованный вариант имеет более высокие борта (1,3 м против 1,2 м), палубную надстройку и двойное герметичное дно. Кроме того, «Каспиец» тяжелее на 50 кг и развивает немного меньшую скорость (95 км/ч против 102 км/ч).
В сегменте маленьких лодок представлена, к примеру, модель «Касатка 3.05» (длина 3 м 5 см). При весе в 55 кг судно способно вместить двух человек. Максимальная мощность мотора, которым может оснащаться лодка, составляет 10 л. с. При этом уже с пятисильным двигателем «Касатка 3.05» переходит в режим глиссирования.
akuaboat.ru
из стеклопластика, фанеры или пенопласта?
Желание, хоть ненадолго, стать капитаном пусть даже самого маленького судна, очевидно, живет в нас с раннего детства. Оно не уплывает в бумажной лодочке по весеннему звонкому ручью, не растворяется в детских снах о дальних морских путешествиях. А если рядом есть водоем, по которому вы можете периодически совершать пусть не дальние и не морские, но вполне водные путешествия, то можно сделать лодку, например из стеклопластика, своими руками — эта статья для вас. Причем молоток, либо вообще не потребуется, либо почти не потребуется.
Какую лодку будем строить
Здесь решающим фактором может стать не только глубина вашего кошелька, но и глубина, а также ширина и соленость близлежащего водоема, а значит и правила судоходства на нем. Мы, конечно же, не будем строить морскую яхту, а поговорим об материалах, приемах и способах сооружения небольших весельных лодок и лодок, на которые можно установить небольшой двигатель, т.е. о конструкциях достаточно легких и не особо больших.
И даже в этом сегменте судостроительства, конструкций, технологий и подходов такое количество, что мы возьмем за основу наиболее, на наш взгляд простые и действенные. В конце 70-х годов прошлого века на многочисленные водоемы Советского Союза вышли в большое плавание распашные прогулочные лодки, изготовленные целиком из стеклопластика. Новый «корабль» был значительно легче, маневреннее своей тяжелой деревянной предшественницы, поэтому на лодочных станциях разбирался в первую очередь. К тому же, такая шлюпочка и ремонтировалась легко, и служила не меньше деревянной. Что мешает просто взять и повторить эту технологию в удобных для себя размерах. Да ничего, а вот надо ли – разберемся в процессе описания процесса.
Изготовление лодки из стеклопластика своими руками
Делается такая лодка, независимо от сложности, по одной схеме:
- изготавливаем макет;
- наносим разделительный слой;
- укладываем стеклоткань (или стекловолокно) со связующим (эпоксидная или полиэфирная смола, полиуретановый компаунд) необходимой толщины;
- обрабатываем и устанавливаем оборудование, узлы, элементы прочее.
При выборе такой технологии изготовления лодки, нужно учесть два момента, а именно то, что изготовление макета для производства одной единственной лодки – выбрасывание на ветер денег, а толщина стеклопластика для прочности и жесткости судна должна достигать 10 – 15 мм, что еще более затратно.
Жесткость подобным суднам придают за счет дополнительных конструктивных элементов. Поэтому в индивидуальном производстве в чистом виде эта технология почти не используется, а используется в соединении с другими конструкционными материалами, такими как фанера.
Самодельная лодка из фанеры
Очень многие создатели самодельных лодок предпочитают работать именно с этим материалом, так как он общедоступен, легко обрабатывается и, главное, при небольших толщинах – гнется. Если мы ведем речь об индивидуальной рыбацкой лодочке из фанеры, которая будет использоваться на ближайшем пруду, без риска повредить днище об острые прибрежные камни, то вполне достаточно будет фанеры толщиной 6 – 8 мм. Да и выкроить такую лодочку можно из одного листа фанеры.
Для соединения между собой элементов лодки используют тонкую медную проволоку, продетую через отверстия, просверленные по краю друг напротив друга с шагом приблизительно 150 мм. Борта и транец ставят на днище.
Стыки изнутри и снаружи проклеивают тремя слоями стеклоткани с увеличением по ширине от внутреннего к наружному. Поверху приклеивают обносную рейку (буртик), уширения под уключины, упоры для сиденья и обязательно на дно несколько реек для жесткости. Можете все скручивать на саморезы, которые потом нужно будет обязательно выкрутить, а в оставшиеся отверстия вбить деревянные нагеля на эпоксидной смоле. В отверстия для уключин лучше вклеить трубки из нержавейки, на худой конец – из латуни. Если на днище приклеить килевую рейку – лодка будет лучше вести себя на воде. В принципе, прокрасив это сооружение в несколько слоев пентафталевой краской, можно отправляться в заплыв. Но если всю конструкцию оклеить в 2 – 3 слоя стеклотканью на одном из вышеупомянутых связующих, то срок службы вашего судна увеличится как минимум вдвое и вполне может составить лет эдак с тридцать. Если вы сделаете это, то не поскупитесь и на покупной гелькоут или сделайте его, добавив в эпоксидку краситель. Нужно помнить, что со временем это покрытие стоит обновлять.
Весла можете купить готовые, а можете сделать сами, лучше из клееной древесины. Длина их не должна быть меньше 2 м, оптимальный размер – 2,2 м. Для лопасти использовать фанеру толщиной 6 мм.
По такому принципу можно построить и достаточно большую лодку, усилив корпус шпангоутами и другими необходимыми элементами. Конечно же, и фанера берется потолще. Предварительно изготовьте макет судна из плотного картона. Масштабировав элементы, получите чертежи деталей. А вообще-то в интернете достаточно чертежей лодок и катеров на любой вкус, также есть журнал «Катера и яхты» в котором тоже публикуются интересные проекты.
Лодка из пенопласта
Пожалуй, проще этого метода постройки лодки и не сыщешь. Достаточно большой кусок пенопласта – сам по себе лодка. Крепи уключины, ставь весла и в путь. Естественно, это слегка упрощенный вариант водного транспортного средства, но масса простеньких суденышек-катамаранов построено именно по такому принципу:
- берут два пенополистирольных блока, при помощи нихромовой проволоки и зарядного автомобильного устройства придают им форму поплавков катамарана;
- приклеивают килевые рейки, оклеивают несколькими слоями стеклоткани с усилением носовой и хвостовой части;
- сооружают деревянную или металлическую платформу;
- обеспечивают плавсредство любым движителем (от гребного колеса до легкого движка).
И все. А если все же говорить о лодке или небольшом катере, то пенополистирол может сослужить роль несъемной модели, повысив, к тому же, живучесть судна.
Все, как в случае с изготовлением чисто стеклопластиковой лодки, но модель делается из пенопласта толщиной 5 – 10 см и плотности 35 – 50 кг/см2, который склеивается между собой на полиуретановый клей. О способах придания пенополистиролу необходимой формы, кроме уже упоминавшегося, говорить не будем, их достаточно и все они вполне просты. Тем более что форму и сложность конфигурации своего корабля вы выбираете сами.
Так вот, когда ваше пенопластовое судно радует глаз своими плавными обводами, вы можете просто оклеить его многими слоями стеклоткани до требуемой ее толщины, вклеив все узлы, нуждающиеся в усиленном креплении или предусмотрев места их крепежа. И дальше – по схеме: шпаклевка, шлифовка, гелькоут и шампанское…
Хотя, нет. С шампанским мы погорячились. Наша лодка легка, достаточно прочна для эксплуатации длительное время, но об ее корпус бутылку с шампанским разбить вряд ли получится. А вот если до стеклоткани оклеить пенопластовую модель хотя бы в самых ответственных местах (днище, нос, корма, выступающие элементы) всего лишь 4-мм фанерой, то прочность судна увеличится значительно.
Все это не более чем приемы работы с материалом, а какие из них использовать – решать вам. Наша задача показать, что такая работа вам по силам и может сэкономить существенные финансовые ресурсы.
Уважаемые читатели, если у вас остались вопросы, задавайте их, используя форму ниже. Мы будем рады общению с вами 😉
Рекомендуем другие статьи по теме
stroi-specialist.ru
Технология изготовления стеклопластика для самодельных лодок
Опыт постройки лодок из стеклоткани с пропиткой ее синтетическими смолами (например эпоксидной или полиэфирной) показал, что из нее можно изготовить корпуса любой, самой сложной формы, и получаемая при этом «скорлупа» обладает очень высокими физико-химическими свойствами. По ряду показателей такие лодки оказались лучше металлических, не говоря уже о деревянных.
Недостатки древесины как судостроительного материала общеизвестны: она набухает, увеличиваясь в весе, гниет, разрушается червями-древоточцами. При длительном хранении деревянные корпуса судов рассыхаются. В значительной степени эти недостатки древесины могут быть устранены, если оклеить ее стеклопластиком. Особенность такой постройки заключается в том, что все материалы (древесина, металлический крепеж и фанера или картон) в последующем оказываются замурованными между внутренним и наружным слоями стеклопластика и, будучи надежно соединенными с этими слоями, органически входят в состав конструкции корпуса. Кроме защитных свойств, стеклопластик повышает прочность корпуса, упрощает весенний ремонт судна.
Для защитной оклейки корпуса судна наиболее подходящими будут ткани марок Т, или Т2 либо стеклотканей редких переплетений — так называемая «сетка» марок СЭ (ССТЭ-6 или ССТЭ-9). Вследствие малой плотности они легко пропитываются смолой и благодаря своей эластичности хорошо облегают корпус. Годятся также стеклоткань сатинового переплетения марки АСТТ (б) С2 и жгутовые стеклоткани марок ТЖ-07 и ТЖС-06-0. Стеклоткань авиационную марок А и АС рекомендуется применять только для оклейки корпусов из легких сплавов.
Электроизоляционные ткани марок ЛСМ, ЛСМИ, ЛСЭ, ЛСБ, ЛСК выпускают уже пропитанными синтетическими смолами, от которых очистить их практически невозможно. Наличие смолы ограничивает выбор клея (можно использовать лишь перхлорвиниловый клей) и усложняет нанесение лакокрасочных покрытий. По этой причине электроизоляционные ткани применяются только при отсутствии любых других тканей.
Деревянные корпуса можно оклеивать эпоксидными компаундами и полиэфирными смолами, которые дешевле эпоксидных. Для изготовления стеклопластика используют ненасыщенные полиэфирные смолы: ПН-1, ПН-2, ПН-3, ПН-1С, ПН-ЗС, 911 -МС, НПС-609-21, НПС-609-22, НПС-609-22М и другие, отверждающиеся при t =18-25 °С. Входящий в смолы стирол при изготовлении стеклопластика выделяется, оказывая вредное влияние на организм человека. Наименее токсичны бесстирольные смолы НПС-609-21 и НПС-609-22М, поэтому их лучше всего использовать в любительском судостроении. Составы связующих на основе ненасыщенных полиэфирных смол холодного отверждения приведены в табл. 1.
Таблица 1. Составы связующих холодного отвержденчя на основе ненасыщенных полиэфирных смол
ПН-1 | Гидроперекись изопропилбензола (гипериз) | 3,0 |
Нафтенат кобальта (10%-ный раствор в стрироле) | 8,0 | |
ПН-2 | Гипериз | 3,0 |
Нафтенат кобальта | 8,0 | |
ПН-3 | Гипериз | 3,0 |
Нафтенат кобальта | 8,0 | |
ПН-4 | Гипериз | 6,0 |
Нафтенат кобальта | 8,0 | |
ПН-6 | Гипериз | 6,0 |
Нафтенат кобальта | 8,0 | |
ПН-7 | Гипериз | 6,0 |
Нафтенат кобальта | 8,0 | |
911-МС | Перекись бензола | 1,5-2,0 |
Диметиланилин | 0,25-1,0 | |
НПС-609-22М | Гипериз | 0,4 |
Нафтенат кобальта | 10,0 | |
Соускритель марки Т-1 | 1,0 | |
Полиэфиракрилат 7-70 | 10,0 |
Оклеивание производится при температуре не ниже +18 °С и относительной влажности воздуха не выше 65%. В качестве инициатора, обеспечивающего переход смолы из жидкого в твердое состояние, используют гидроперекись изопропилбензола (гипериз). При комнатной температуре смола с введенным в нее гиперизом полимеризуется в течение нескольких дней. Дополнительное введение нафтената кобальта ускоряет процесс, так как активизирует действие гипериза, и отверждение смолы протекает в течение нескольких часов.
Подготовка деревянного корпуса
Перед оклейкой на деревянном корпусе необходимо скруглить все острые кромки и углы, на которых стеклоткань вследствие резкого перелома нитей, плохо держится. Необходимо утопить крепеж в обшивку и зашпаклевать углубления над ним, удалить имеющиеся подтеки клея. Неровную, шероховатую поверхность надо прострогать. Расколы и задиры подрезать стамеской или острым ножом. Обшивку обработать мелкой шкуркой и рашпилем. Затем пропитать горячей олифой или этинолевым лаком: в этом случае древесина меньше будет впитывать воду. Олифа должна хорошо просохнуть: лучше выдержать корпус несколько дней.
За 2-3 часа перед оклейкой корпус протирают уайт-спиритом (или бензином) для удаления пыли и обезжиривания. Следует помнить, что даже малейшие следы жира ухудшают адгезию.
Подготовка и раскрой стеклоткани
При изготовлении стеклоткань для уменьшения пылеобразования смачивают особым маслом, масляной эмульсией или парафиновым раствором. Для обеспечения лучшей пропитки ткани связующим при оклеивании корпуса этот замасливатель необходимо удалить. Парафиновый замасливатель удаляют бензином. Другие виды замасливателей снимают уайт-спиритом или ацетоном, с соблюдением всех мер предосторожности и правил техники безопасности. Промытую ткань следует просушить в течение 2-4 часов, лучше на сквозняке.
При раскрое ткани надо стремиться отрезать куски, равные длине корпуса. Желательно, чтобы полосы, укладываемые вдоль киля и ватерлинии, не имели стыков: на кромке стыка при ударе о препятствие материал может задраться и отслоиться на значительном расстоянии; целое же полотно в этом случае прорвется. При раскрое ткани необходимо давать припуск по тем кромкам, которые будут ложиться внакрой.
Для получения нужной длины можно сшивать куски ткани, стараясь, чтобы шов не приходился на наиболее полную, миделевую часть корпуса. При сшивании кромки ткани подгибать не следует, нитки можно употреблять льняные, пропитанные олифой, или стеклянные, выдернутые из кромки полотнища. Сшивать полотнища по продольным кромкам не рекомендуется во избежание образования складок и перекосов из-за неравномерного натяжения нити в каждой полосе ткани. При работе со стеклотканью нужно надевать защитные очки, чтобы в глаза не попадали частицы стекловолокна, а на лицо — марлевую повязку или респиратор для защиты органов дыхания. Помещение, где производятся работы, необходимо постоянно вентилировать, а лучше, если позволяет температура, работать на открытом воздухе.
Приготовление связующих
Связующие следует готовить в количестве, которое может быть израсходовано за 1,5-2 часа работы. Готовят связующее в эмалированной посуде. Использовать медную, латунную или гуммированную посуду нельзя, так как эти материалы могут отрицательно повлиять на его отверждение.
Компоненты связующего смешивают в определенной последовательности. Если предстоит оклеивать вертикальные борта или днище катера, стоящего килем вниз, то за несколько часов до начала оклейки в смолу порциями вводят при тщательном перемешивании приготовленную дозу тиксотропного наполнителя — белой сажи марок У-333 или А — 5-7% от веса смолы либо аэросила — 1-1,5%. Наполнитель повышает вязкость смолы, предотвращает подтеки связующего. Через 2 часа смолу с введенным наполнителем еще раз тщательно перемешивают. Перед началом оклейки отвешивают необходимое количество смолы и отдельно ускоритель и инициатор. Для полиэфирных смол марок ПН сначала вводят ускоритель и только после хорошего (втечение 10-15 мин) перемешивания — гипериз. Состав снова хорошо перемешивают.
Внимание! Ускоритель и инициатор не должны соединяться непосредственно, так как при этом может произойти взрыв. При использовании эпоксидных смол ЭД-5 и ЭД-6 в них добавляют дибутилфталат — 15 вес.ч. на 100 вес.ч. смолы, с которым она может храниться длительное время. Ускорителем служит полиэтиленполиамин (10 вес.ч.), который вводят непосредственно перед оклейкой корпуса. При смешивании связующего с полиэтиленполиамином выделяется тепло, вследствие чего смесь может быстро отвердеть. Поэтому ускоритель рекомендуется вводить частями, хорошо перемешивая. Если оклейка ведется при температуре ниже +18°С, в связующее можно ввести соускоритель — диметиланилин в количестве 0,025-0,1% от веса смолы. Он резко ускоряет желатинизацию смолы. Работать нужно в резиновых перчатках. После окончания оклейки следует обмыть лицо горячей водой с мылом и смазать питательным кремом.
Порядок оклейки корпуса
Перед работой необходимо приготовить инструменты: острый нож, портновские ножницы для раскроя ткани, торцовые кисти, шпатели, ролик для прикатки ткани и эмалированную посуду. Обработанная поверхность наружной обшивки грунтуется тонким слоем связующего, приготовленного без тиксотройного наполнителя. Размер участка определяется так, чтобы его можно было оклеить не более чем за час-полтора.
Через 30 мин наносится еще один слой связующего (если необходимо — стиксотропным наполнителем), и сразу же на него укладывается первый слой стеклоткани, который тщательно разглаживается, простукивается торцовыми кистями от середины полотнища к краям до полного удаления воздушных пузырей и достижения равномерной его пропитки. Аналогично укладываются последующие слои до получения защитного слоя нужной толщины. Ориентировочно можно сказать, что четыре слоя стеклосетки образуют защитное покрытие толщиной 1-1,5 мм. Толстая стеклоткань создает достаточную защиту корпуса в 1-2 слоя.
Оклейку корпуса обычно ведут сверху вниз, т. е. от борта к килю. Первый слой должен перекрывать на 50-70 мм скуловой брус, заходя на днище, и на такую же величину — палубу. Последующие слои должны ложиться так, чтобы перекрой по краям ткани был не менее 20-30 мм. Наиболее уязвимые места корпуса, например скулу, соединение борта с палубой, целесообразно защитить дополнительным слоем стеклоткани, наклеив полосу шириной 50-100 мм на основной слой.
При оклеивании днища перекрывают нижнюю часть бортовой оклейки. Аналогично поступают при оклейке палубы, транца и форштевня. Нижние кромки днищевых полотнищ на 20-30 мм выводят на наружный брусковый киль (если он имеется), но полностью его обычно не оклеивают. Кромки ткани на деревянном киле и на форштевне лучше всего заделать рейкой с металлической накладкой. Оклейку нужно вести непрерывно до получения защитного слоя нужной толщины, иначе связующее отвердеет и для продолжения работы поверхность придется зачищать. В случае, если приходится оклеивать днище в потолочном положении, стеклоткань предварительно пропитывают связующим на столах. После пропитки полотнища наматывают на круглые стержни диаметром около 70 мм, и не позднее чем через 30-40 мин их разматывают и укладывают на корпус, пробивая образовавшиеся пузыри торцовыми кистями и прокатывая ткань валиками. Изнутри корпус обычно не оклеивают; достаточно обшивку и набор покрыть слоем связующего. Для оклейки корпуса, обшитого бакелизированной фанерой, следует применять связующее на основе эпоксидных смол, так как полиэфирные связующие в этом случае не обеспечивают достаточно прочного сцепления.
Пока клей еще окончательно не высох, выполняют «мокрую шпаклевку». Неровности (риски, наплывы клея) сглаживают, смачивая растворителем. Нередко приходится применять шпаклевку и после того, как стеклопластик отвердеет. Для шпаклевки применяют тот же клей, которым наклеивают ткань, с добавлением наполнителя — кварцевого песка или маршаллита (мел и цемент применять не рекомендуется). Шпаклеванную поверхность выравнивают и сразу же обтирают тампоном, смоченным в растворителе. После полного высыхания шпаклевки можно приступить к подготовке корпуса под окраску — устранить глянец стеклянной шкуркой. К матовой поверхности гораздо лучше прилипает краска, особенно эмаль.
В процессе эксплуатации судов, оклеенных стеклопластиком, защитный слой может быть поврежден. Ремонт поврежденных участков осуществляется также, как и нанесение слоя стеклопластика на корпус, только требуется более тщательная подготовка поверхности, так как на ней может оказаться масло, грязь или же сама древесина будет влажной.
boatportal.ru
