Типы перфораторов – Виды перфораторов и какой из них лучше выбрать

Содержание

их назначение, для нефтевых и газовых скважин, дома, в бурении, по размеру хвостовика, особенности конструкции, правила работы

Практически все стройки и серьезные ремонты нуждаются в сверлении в каменных стенах и создании монтажных углублений в бетонных перекрытиях. Для этих целей создано замечательное приспособление — перфоратор, которым широко пользуются как профессиональные строители, так и частники, предпочитающие самостоятельно делать ремонт в своем доме.

Перфоратор, по сравнению с дрелью имеет большую мощность двигателя и следовательно ударную силу.

В современной строительной индустрии применяются самые разные типы перфораторов, позволяющие довольно легко и эффективно выполнять операции, которые еще сравнительно недавно доставляли множество проблем и неудобств строителям.

Но прежде чем брать в руки первый попавшийся аппарат, следует разобраться в его свойствах и возможностях, а также в его отличии от ударной дрели.

Функциональное назначение перфоратора

Схема элементов ударного перфоратора.

Данный электроинструмент является развитием линии приспособлений для сверлильных работ.

На сегодня это, пожалуй, наиболее совершенное и эффективное устройство.

Быстро и легко сверлить отверстия в особо прочных материалах (кирпич, бетон, природный камень) и выполнять функции отбойного молотка устройству позволяет сочетание в его работе ударного и вращательного движений рабочего наконечника.

При использовании различных насадок перфораторы могут выполнять такие операции, как:

  • высверливание отверстий в различных по твердости поверхностях;
  • сверление перекрытий;
  • производство сколов в перекрытиях;
  • работы по отбивке;
  • трамбовочные операции;
  • использование в качестве шуруповерта;
  • забивка различных стержней.

Читайте также:

Схема сварочного инвертора.

Плюсы и минусы термофена.

Какая температура огня — подробнее>>>

Вернуться к оглавлению

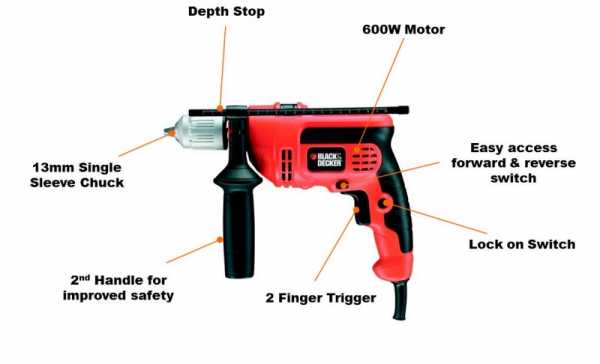

Особенности конструкции перфоратора, его отличие от ударной дрели

Схема одноручного перфоратора.

Как уже было сказано, принцип действия, основанный на сочетании ударно-вращательных движений бура, один и тот же для любого перфоратора, но при этом конструкции разных инструментов могут существенно отличаться друг от друга. Главное здесь — как работает ударный механизм.

Если речь идет об электромагнитном механизме, то он основан на действии электромагнитного импульса. Импульс приводит в возвратно-поступательное движение сердечник перфоратора, который, в свою очередь, ритмично бьет по торцу бура. В инструменте с пневматическим ударным механизмом те же действия производятся воздушными поршнями, вмонтированными в специальный цилиндр.

Конструкция большинства современных перфораторов предполагает крепление в патроне большого количества разнообразных буров и насадок.

С их помощью можно осуществлять широкий спектр сверлильно-бурильно-монтажных операций.

Между тем похожие функции выполняет и ударная дрель. Но от перфоратора она отличается конструкционно. Прежде всего, перфоратор обладает большей мощностью и более широкими функциональными возможностями. Это обстоятельство делает его более предпочтительным при выборе, особенно если планируются большие объемы строительных работ на твердых поверхностях.

Основные особенности перфоратора.

В отличие от действия независимого ударного механизма перфоратора ударная дрель производит сверление за счет взаимодействия двух контактирующих друг с другом храповиков. Из-за особенностей конструкции и ограниченности размеров данных деталей они не способны передавать буру такую амплитуду ударно-поступательных движений, которая была бы достаточной для легкого и быстрого высверливания отверстий в особо твердых материалах.

По этой причине на ударную дрель во время работы приходится нажимать гораздо сильнее, чем на перфоратор. Это одна из причин ускоренного затупления сверла или бура. Выходу дрели из строя способствует также контакт храповиков — из-за постоянного зацепления их зубья быстро изнашиваются. Если не менять эти детали, дрель из ударной вскоре превратится в обычную.

А вот перфоратор благодаря автономности действия своего ударного механизма фактически лишен указанного недостатка. И хотя он крупнее, тяжелее и, как правило, дороже своей «младшей сестры», эти минусы с лихвой компенсируются более эффективным функционированием и отличными результатами работы.

В целом все рассматриваемые электроинструменты делятся на следующие типы:

  • по количеству рабочих режимов;
  • по типу используемого в конструкции привода;
  • по применяемому патрону;
  • по расположению электромотора;
  • по весу инструмента.

Вернуться к оглавлению

Разделение инструментов по числу режимов работы

Дополнительные функции профессионального перфоратора.

Все известные на сегодня перфораторы могут иметь один, два или три режима работы. В зависимости от их количества перфораторы демонстрируют разные функциональные возможности.

Однорежимные инструменты мало чем отличаются по своему назначению от дрели, так как они обеспечивают только сверление поверхностей на относительно мягких материалах (металл, дерево, гипсокартон и т. д.). Такие устройства не пользуются большой популярностью у профессионалов.

Двухрежимные инструменты совмещают в работе вращение бура с ударом, что является классическим принципом действия перфоратора. Таким перфоратором, в отличие от однорежимного, уже можно обрабатывать твердые поверхности, в том числе и бетон.

В схему работы трехрежимного устройства к двум выше названным режимам добавлен режим удара без вращения. Это очень полезная функция, когда речь идет о необходимости использовать инструмент в качестве отбойного молотка.

Нетрудно догадаться: чем больше у перфоратора функциональных опций, тем более востребованным является данный механизм у строителей и ремонтников. По этой причине производители уделяют больше внимания именно трехрежимным инструментам.

Вернуться к оглавлению

Классификация по типу привода

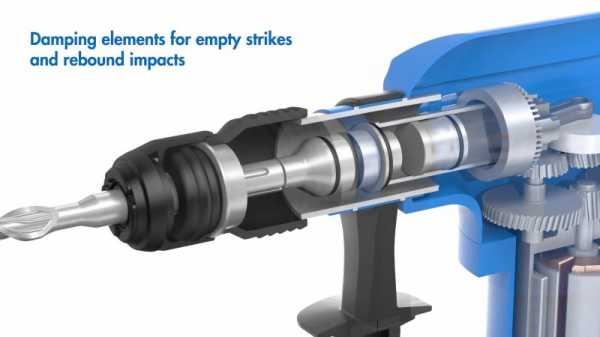

Элементы гасящие вибрацию на перфораторе.

Все инструменты для сверления поверхностей могут быть электрическими (сетевые и аккумуляторные), пневматическими и бензиновыми. Смысл такого деления состоит в том, чтобы каждый из перфораторов определенной приводной группы был максимально приспособлен к тем или иным условиям работы.

Самыми распространенными и часто используемыми являются электрические инструменты. Сетевые устройства лучше всего применять там, где есть стационарная электрическая сеть, а само помещение не отличается большими габаритами. В то же время при ремонтно-монтажных работах в труднодоступных и удаленных от электрической розетки местах, куда сложно протянуть электрический провод, не обойтись без более мобильного варианта на аккумуляторах (в настоящее время эксплуатируются литий-ионные, никель-кадмиевые, никель-металлические накопители электроэнергии).

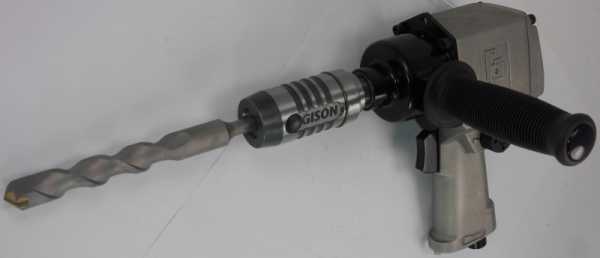

Менее распространены пневматические инструменты. Сфера их применения — пожаро- и взрывоопасные места, где случайное искрение от источника электричества способно привести к взрыву или воспламенению. Их также используют при аварийных работах в условиях большого потока воды, которая может вызывать в электрических устройствах короткое замыкание.

Перфораторы с бензиновым приводом, как правило, эксплуатируются во время дорожно-ремонтных работ. По многим своим признакам они приближаются к классическому отбойному молотку.

Вернуться к оглавлению

Использование разных типов патронов

Схема ударного механизма.

Патрон сверлильного инструмента служит для закрепления рабочих насадок, к которым относятся всевозможные сверла, коронки, буры, зубила. Чаще всего указанные механизмы оснащаются одним из двух видов патронов — SDS+ или SDS max.

Патрон SDS+ применяется на относительно небольших инструментах — бытовых или легких строительных. В таких патронах крепятся сверла (буры) диаметром до 20 мм. Для относительно мелких работ в быту таких диаметров, как правило, бывает вполне достаточно.

Для буров, диаметр которых превышает 20 мм, чаще всего используют патрон SDS max. Сверление отверстий увеличенного диаметра под силу более тяжелым профессиональным перфораторам. Поскольку при высверливании широких отверстий приходится сталкиваться с большим, чем в случае с бытовыми устройствами, сопротивлением материала, то в патронах SDS max предусмотрена увеличенная, по сравнению с патронами SDS+, площадь захвата бура патронными клиньями.

Вернуться к оглавлению

Классификация по расположению двигателя в перфораторе

Виды и характеристики насадок и удлинителей для перфоратора.

Двигатель, «сердце» любого перфоратора, может располагаться в корпусе инструмента либо горизонтально (вдоль ударной оси), либо вертикально, то есть перпендикулярно этой оси. По тому какое расположение имеет силовой агрегат, можно определить, какой именно перед нами инструмент — малосильный бытовой или мощный профессиональный.

Горизонтальное ориентирование мотора указывает на то, что это, скорее всего, бытовой перфоратор. Как правило, он достаточно компактен, относительно узок и вытянут. Это обстоятельство позволяет использовать его для сверления в неудобных зауженных местах.

Этого не скажешь о перфораторах с вертикальной компоновкой двигателя. Они больше и тяжелее горизонтальных бытовых аналогов. В то же время профессиональные инструменты характеризуются повышенной, по сравнению с бытовыми, мощностью, за счет чего обеспечивается меньшая ударная нагрузка на конструкцию. Кроме того, благодаря своему вертикальному расположению силовые элементы охлаждаются быстрее и эффективнее.

Вернуться к оглавлению

Различие инструментов по их массе

Все то огромное количество самых разных моделей, которые сегодня предлагаются на рынке, в зависимости от их «весовой категории» можно разделить на три группы — легкие, средние и тяжелые перфораторы. Первую группу представляют устройства с массой 2-4 кг, вторую — инструменты весом около 5 кг, третью группу — механизмы массой в 5 кг и более.

Весовые особенности следует учитывать при выборе наиболее подходящего для той или иной работы перфоратора. Это имеет значение, если перфоратор приобретается для продолжительных ремонтно-строительных работ. Разумеется, чем меньше вес сверлильной машины, тем дольше ее можно эксплуатировать, не боясь, что от ее тяжести быстро устанут руки.

Но с другой стороны, при малой массе устройства не стоит требовать от него слишком большой мощности. Обычно легкие перфораторы, которые составляют большинство среди всех существующих подобных механизмов, показывают мощность в пределах 400-700 Вт. Соответственно, средний класс представлен инструментами мощностью 800-1200 Вт, а тяжелые перфораторы характеризуются мощностью от 1200 до 1500 Вт.

Традиционно легкие сверлильные машины обычно применяют в быту, средневесовые — в профессиональных целях, а тяжелые перфораторы эксплуатируются только специалистами-строителями.

Вернуться к оглавлению

Некоторые правила работы с перфоратором

Какими бы конструкционно многообразными ни были все известные перфораторы, существует несколько общих для всех них правил эксплуатации. На этом следует остановиться.

Итак, во время работы нельзя слишком давить на инструмент. Игнорирование данного требования ведет к поломке бура.

Для качественного и безопасного сверления рекомендуется делать несколько попыток, периодически очищая образовавшееся отверстие от пыли.

Редуктор устройства всегда должен иметь смазку. Нельзя забывать и о пыльниках.

Всегда следует учитывать функциональную специфику перфоратора. Для работы надо подбирать такую оснастку, которая обеспечивала бы быструю замену рабочих насадок.

Несмотря на наличие в опциях данного инструмента функции отбойника, в этом качестве применять его слишком часто не стоит. В любом случае перфоратор не является отбойным молотком.

Инструмент необходимо всегда и везде оберегать от сильных ударов и опасного перегрева. Работа устройства должна сочетаться с периодическими остановками двигателя.

Только правильно подобрав тип сверлильной машины и соблюдая все правила ее эксплуатации, можно добиться от нее максимально положительного эффекта.

moiinstrumenty.ru

Как выбрать перфоратор для дома


Без перфоратора сегодня невозможно выполнить большую часть строительных и ремонтных работ  в квартире. В продаже есть десятки самых разных профессиональных дорогих и дешевых модификаций. Прежде чем выбрать и купить перфоратор необходимо ознакомиться с их особенностями и характеристиками.

Что из себя представляет перфоратор и для каких работ предназначен

Перфоратор представляет собой электрическое устройство, которое используют для сверления отверстий в бетоне, кирпиче. Он отличается большей мощностью, функциональностью, чем любая ударная дрель и поможет намного проще, быстрее справляться со строительными, ремонтными задачами. С его помощью можно:

  • прокладывать провода делая штробы;
  • сверлить стены под установку розеток, выключателей;
  • закреплять окна, двери, профиля;
  • демонтировать полы, плитку;
  • устанавливать плинтус;
  • монтировать замок;
  • замешивать растворы, шпатлевку, клей.

Современный перфоратор – это универсальное многофункциональное устройство, благодаря которому можно выполнить большое количество самых разных работ быстро и качественно.

Какие бывают модификации

По форме перфораторы бывают прямые, с горизонтальным, а также нижним, вертикальным, расположением электродвигателя. Они могут быть промышленные и для использования дома, средней квалификации. Их можно поделить на следующие виды:

Аккумуляторный перфоратор Festool

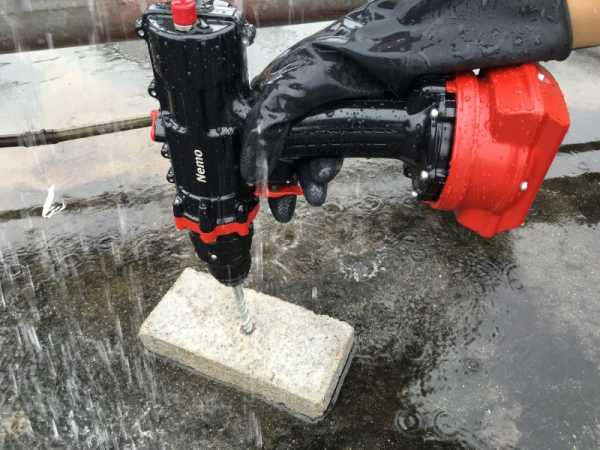

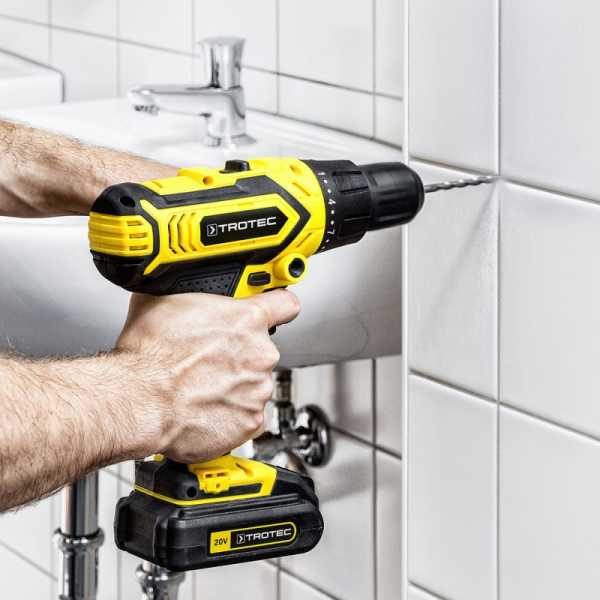

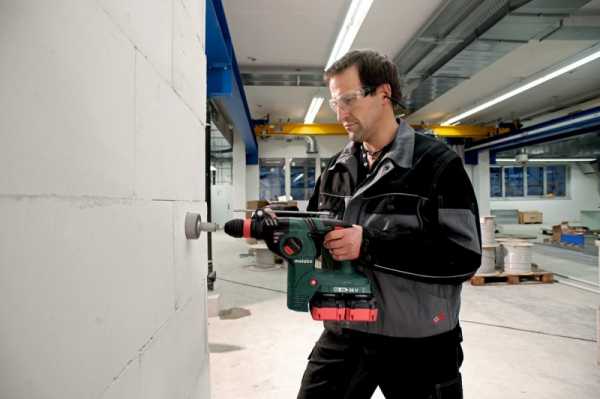

Аккумуляторные. Такой инструмент позволяет выполнять работы там, где нет доступа к электрической сети. У него обычно малая мощность, он может проработать без подзарядки недолгое время. К профессиональному дорогому инструменту это не относится. Он эффективно производит бурение и сверление, другие работы. В продаже есть компактные на 18 В модели и высокопроизводительные на 36 В. Благодаря аккумуляторным блокам большой емкости 4,0-5,2 A*ч комбинированные модели сочетают в себе преимущества мобильных инструментов и мощность сетевых.

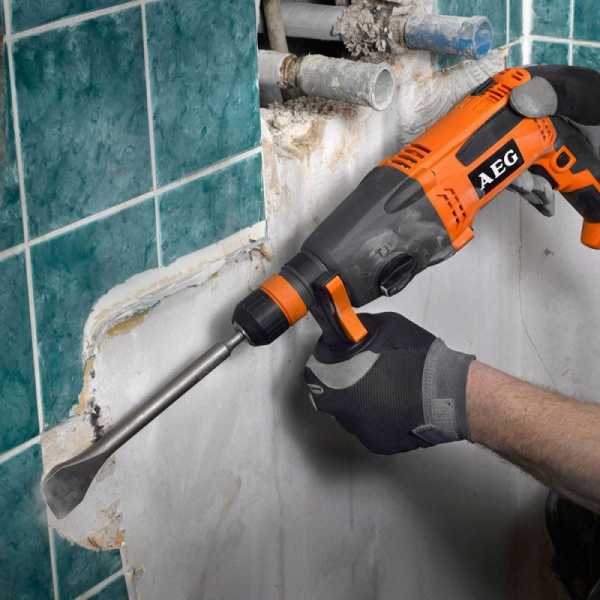

С режимом долбления. Эта функция дает возможность выполнять демонтаж полов, плитки, асфальта. Благодаря данному режиму можно наносить мощные, быстрые, частые удары по любой поверхности. Для этого в патрон нужно вставить зубило, долото, пику.

С реверсом. Данная функция позволяет переключать с правого на левое кручение. Если бур застрянет в стене нужно включить режим реверс, и оно практически всегда легко выходит из отверстия. Используя специальный патрон-переходник и биту можно вкручивать и выкручивать саморезы.

С виброзащитой. Такой перфоратор позволяет избежать многих неприятностей. Постоянная вибрация вредно воздействует на человека. Ее гасят путем установки специальной прорезиненной ручки, монтируемой через особые прокладки, или внося конструктивные изменения. С такой функцией выгодно покупать инструмент если он будет ежедневно использоваться. Она помогает защитить и внутреннюю механическую, электрическую начинку от разрушения.

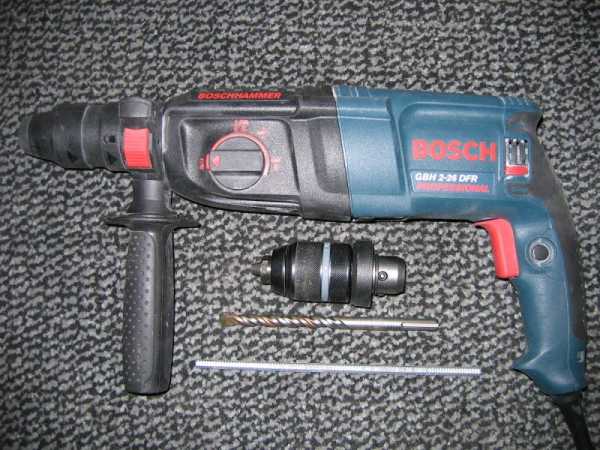

Перфоратор Bosch с патроном с патроном SDS-plusGBH

С патроном SDS-plus. Данный тип крепления позволяет надежно держать сверло, эффективно им пользоваться. Его применяют в большинстве инструмента весом до 4 килограмм. В такой патрон можно установить сверло диаметром до 30 миллиметров. Это нужно учесть при выборе. На его нижней части делается особого вида канавка, вырезы, которые позволяют крепко держать сверло или бур, максимально эффективно передавать вибрацию. Хвостовик оснастки для этого типа крепления делается диаметром 10 мм.

Перфоратор Калибр Мастер ЭП-1500/40М с патроном SDS MAX

С патроном SDS-max. В таком перфораторе можно применить сверло диаметром даже 52 миллиметра. Патроном этого типа обычно наделен профессиональный инструмент, имеющий вес 8 и килограмм и больше. Диаметр хвостовика у оснастки 14 мм.

На что обращать внимание при выборе

При выборе наиболее подходящего перфоратора нужно определиться для чего, как часто он будет применяться. По классу данный товар бывает:

  • бытовой;
  • полупрофессиональный;
  • профессиональный.

От вида инструмента зависит очень многое, характеристики, функциональность и другие показатели. Современный бытовой перфоратор стоит недорого, выполняет мало функций, может не иметь реверса, вибрационной защиты.

У него обычно небольшая мощность, им нельзя пользоваться дольше 15 минут без перерыва, особенно в режиме долбления. Если  работать всего несколько раз в год, например, для того чтобы проделать отверстие под картину, снять 3/5 квадратов плитки, то он идеально подойдет для таких целей.

Полупрофессиональные модели имеют вес 5-8 килограмм, большую мощность, силу удара. Они делаются из более качественного материала и комплектующих, способны выдерживать средние нагрузки. Такие модели выгодно приобретать, когда необходимо несколько раз в год выполнять строительные, ремонтные работы.

Устройство перфоратора

Профессиональный перфоратор любой мощности, размера делается из самых лучших и надежных комплектующих, материалов. Он может при условии ежедневного использования прослужить несколько лет, не требуя особого внимания, обслуживания. На такой инструмент установлена обычно самая высокая цена, но он того стоит.

Выбирая перфоратор необходимо обращать внимание и на его вес. Более тяжелые модели дома неудобно и неоправданно использовать. Чтобы просверлить несколько отверстий достаточно инструмента в 4 килограмма. Мощный электроинструмент весом в 11 килограмм применяют установщики кондиционеров, для сверления отверстий в несущих бетонных стенах.

Он понадобится при ремонте дорожного покрытия, прокладке коммуникаций, канализации, воды, в других профессиональных целях.

Какой выбрать инструмент по типу хвостовика: SDS-plus или SDS-max

Фиксация оснастки осуществляется при помощи специальных овальных пазов. У каждой из этих систем их два, но диаметр хвостовика отличается. Он будет у SDS-plus — 10 мм, а у SDS-max — 18 мм. Есть еще тип крепления SDS-top — 14 мм. Чтобы передать крутящий момент сделаны длинные шлицы. У системы SDS-plus их два, оба симметричны, у SDS-max уже три асимметричных. Обе эти типа крепления сверла надежные, с их помощью можно просверлить отверстие разного диаметра, что нужно учесть при выборе. SDS-plus – 30 мм, SDS-max – 52 мм.

Мощность

Мощность перфоратора еще один важный показатель. Она влияет на скорость выполнения работы, на то сколько сил будет затрачено человеком. От нее зависит размер корпуса, мотора, механической части, количество оборотов двигателя. С SDS Plus производят электроинструмент с показателем от 400 до 800 Вт. Перфоратор с SDS Max выдает 900-1500 Вт и больше.

Максимальная сила удара

Данный показатель измеряется в джоулях. Это важная характеристика, поэтому ее важно учесть при выборе. Для домашнего применения перфоратор должен выдавать 1-3 Дж. У модификации с SDS Max сила удара бывает 8-20 Дж.

Этот показатель зависит от мощности, веса бойка, расстояния рабочего хода, суммы ударов и некоторых других параметров и качеств. Если неправильно выбрать перфоратор по этому показателю, то это приведет к быстрому износу его механизмов и поломке. Если сила удара будет маленькая, сверление будет неэффективным и производительность слабой, придется напрягаться, тратить время, нервы.

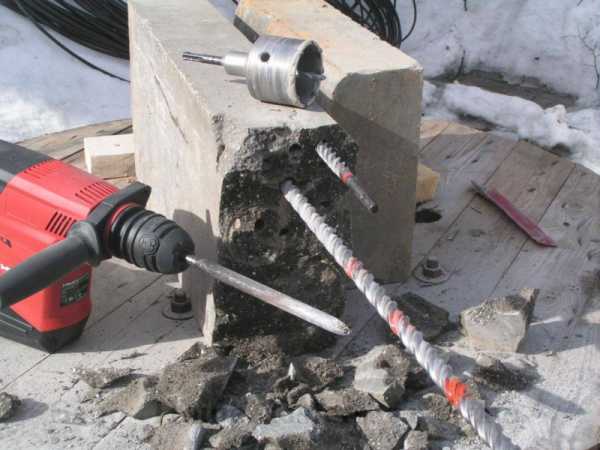

Максимальный диаметр сверления коронкой и буром бетона

Если нужно часто устанавливать розетки, выключатели, прокладывать трубы, то данные показатели очень важно учесть. На эти характеристики влияет мощность и тип патрона. Есть наборы коронок алмазных разного диаметра и ими можно пользоваться практически на любом перфораторе, главное, чтобы хватало мощности. Если ее недостаточно, то в таком случае бур, сверло просто остановится. Коронки могут быть 68, 72 мм, буры – 30, 52 мм максимум. Ими выполняется сухая резка всего за несколько минут.

Реверс

Эта функция выполняется по-разному. Есть модификации, в которых такая возможность обеспечивается за счет поворота щеток. Более инновационный электронный вариант. Некоторый электроинструмент не имеет такой функциональной возможности, но это редко. Переключатель реверса может находиться на корпусе или на кнопке включения, в таком случае он делается в виде небольшого рычажка. Реверс удобно включать легким движением пальца.

Длина кабеля

Конечно можно использовать удлинитель, но в таком случае появится дополнительна точка нагрева, искрения, в месте подключения. Лучше всего выбирать модель с длинным защищенным, толстым шнуром питания. Он может быть 1,5-6 метров. Рекомендуется выбирать перфораторы, оснащенные кабелем длиной минимум 3 метра.

Предохранительная муфта

Она очень необходима хотя многими не используется. Она позволяет защитить патрон от попадания внутрь него мусора, поломки. Ее устанавливают при сверлении отверстий в потолке. В ней собираются выпавшие части бетона, кирпича, пыль. Она делается из мягкой резины, имеет круглую форму. Чтобы использовать муфту нужно надеть ее на сверло. Она поможет уберечь глаза от попадания пыли.

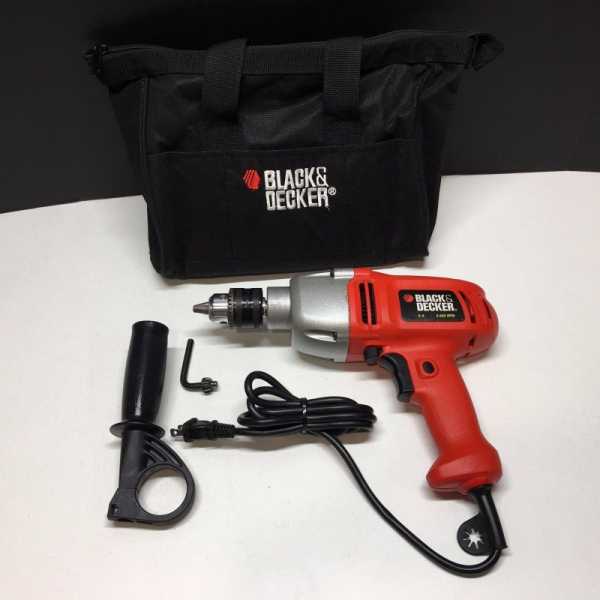

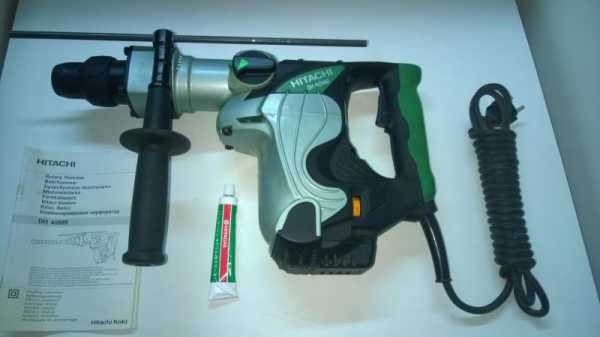

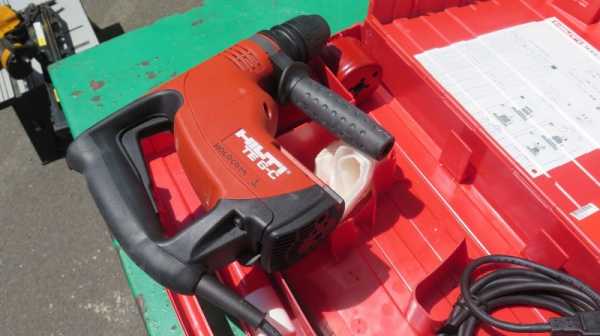

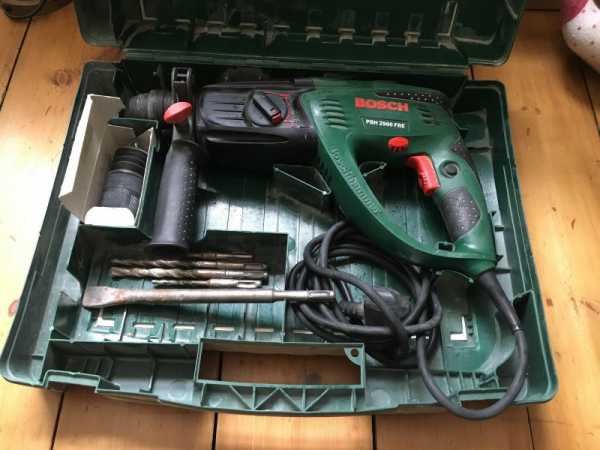

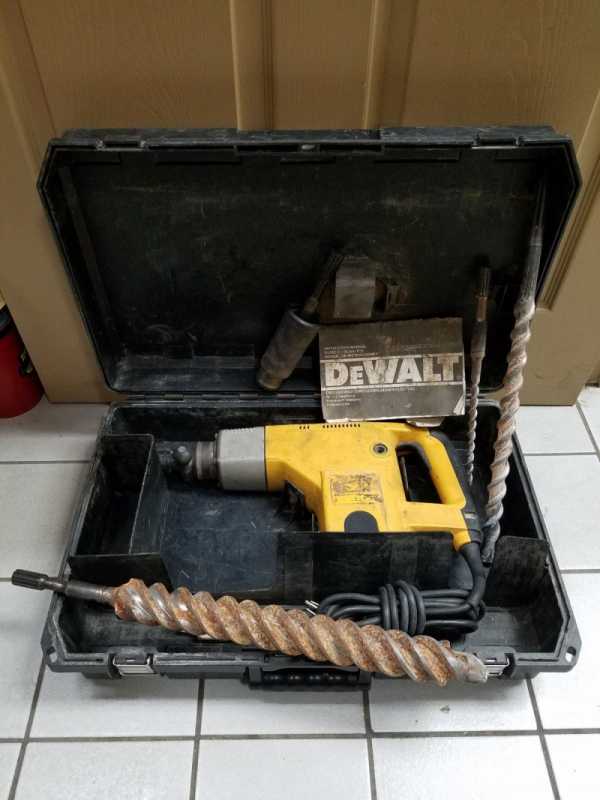

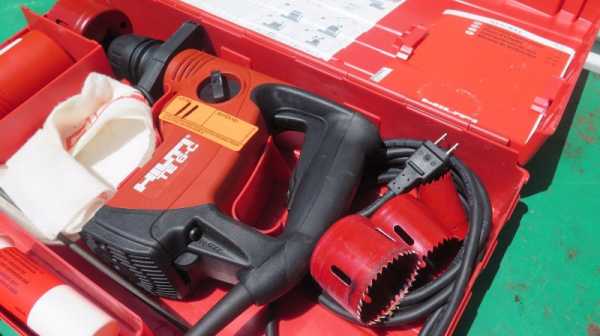

Что входит в комплект

Электроинструмент для удобства хранения и переноски упакован в чемодан. Некоторые виды кейсов можно закрывать на замок. В комплект часто включают:

  •  рукоятка для удобной работы;
  • муфта;
  • ограничитель;
  • смазку, щетки;
  • буры, пики, лопатки;
  • быстросменный патрон;
  • инструкцию, гарантийный талон, список сервисных центров.

Какая будет комплектация определяет производитель, что влияет на стоимость.

Что означает быстрозажимной и быстросменный патрон?

Основные типы патронов для перфоратора

Быстросменный патрон можно установить в систему SDS+. Он даст возможность вместо буров применять обычные сверла, предназначенный для дрели. Они стоят значительно дешевле, расширяют диапазон применения электроинструмента. В результате такой быстрой и простой модификации перфоратор практически ничем уже не будет отличаться от дрели.

Быстросменный патрон позволяет качественно выполнять отверстия в металле и дереве, использовать перья, коронки по древесине.

Быстрозажимной патрон гарантирует быструю замену оснастки. Для этого достаточно оттянуть часть резиновой муфты назад и вставить бур или пику, зубило. Фиксация происходит моментально, оснастка держится крепко, но лучше перестраховаться и не забывать проверять как село сверло, не выпадает ли оно. Есть двух муфтовые патроны, чтобы вставить в них бур нужно применить силу двух рук одновременно.

Что лучше выбрать – перфоратор или дрель?

Дрель даже ударная не справляется так хорошо с задачей сверления бетона как перфоратор. Ее можно использовать для работы с кирпичом, деревом, другими мягкими материалами. Перфоратор быстро и без особых усилий вырезает коронкой отверстие в крепком армированном бетоне. Любая его модель отличается большей мощностью и функциональностью, чем самая дорогая дрель.

Что лучше выбрать зависит от специфики работ, частоты использования электроинструмента. Одно отверстие в год можно просверлить ударной дрелью, но все равно на это уйдет намного больше сил, времени, нервов, чем при использовании перфоратора. Хороший многофункциональный, качественный, надежный электроинструмент всегда стоит дорого.

Эксплуатация перфоратора

Правила эксплуатации и уход

  1. При эксплуатации перфоратора нужно следить за тем насколько нагревается двигатель. Режим долбления нельзя включать более чем на 15 минут без перерыва. Он больше всего нагружает мотор, якорь, щетки, патрон и они быстро изнашиваются.
  2. Сверлить отверстия в стене, потолке буром профессиональным перфоратором можно всю рабочую смену.
  3. Электроинструмент нужно чистить и смазывать. Особенно часто это нужно делать с патроном. Периодически приходится менять щетки.
    В зависимости от интенсивности эксплуатации один раз в год или чаще может потребоваться разобрать корпус полностью, смазать внутренний механизм, поршень.
  4. Периодически рекомендуется проводить диагностику работоспособности всех систем, механических и электрических, отдавая в мастерскую.

Правильно выбранный и эксплуатируемый перфоратор гарантированно прослужи много лет.

Популярные бренды и самые продаваемые модели перфораторов

Аккумуляторные
перфораторы
1.Перфоратор Ryobi ONE+ R18SDS-0;
2.Перфоратор Калибр Мастер АП-14,4м+ 00000059169;
3.Перфоратор Энкор AccuMaster АКМ1815 49215;
С виброзащитой1.Перфоратор DeWALT D 25133 K;
2.Перфоратор Einhell RT-RH 32;
3.Перфоратор Фиолент П6-1200-Э Ф0076;
С реверсом1.Перфоратор Makita HR 2470;
2.Перфоратор Elitech П 0826РЭМ;
3.Перфоратор Bosch GBH 2-26 DRE 0.611.253.708;
С патроном SDS-max1. Перфоратор Калибр Мастер ЭП-2000/50М 00000046095;
2.Перфоратор DEWALT SDS-max D25481K;
3.Перфоратор Makita HR 5001 C
С патроном SDS-plus1.Перфоратор DeWALT D 25134 K;
2.Перфоратор Makita HR 2470;
3.Перфоратор Bosch GBH 2-28 F 0.611.267.600;

shabashka-pro.ru

Как правильно выбрать перфоратор? Устройство и типы перфораторов

На сегодняшний день перфоратор можно смело отнести к самым распространенным строительным электроинструментом, который всегда имеется в наличии как в специализированных строительно-ремонтных фирмах, так и очень часто у многих граждан дома, на даче, в гараже.

Рассмотрим, что представляет из себя этот инструмент, и узнаем основные аспекты правильного выбора перфоратора для дома.



Посмотрите видео как выбрать перфоратор

Перфоратор: устройство, управление, функции

Перфоратор — это ручной электроинструмент, работающий от сети или аккумулятора, предназначенный для механической обработки материалов строительно-ремонтного назначения. Механическая обработка включает в себя, как правило, следующие способы: сверление, долбление и сверление с ударом.

Главный элемент перфоратора — электродвигатель, встроенный в корпус инструмента. Двигатель управляется с помощью акселератора (курка), расположенного на внешней стороне корпуса перфоратора. Основное его назначение — изменение количества оборотов вала двигателя и, следовательно, насадки — пики, бура, сверла, вставленной в патрон, расположенный на конце вала двигателя.

Типы перфораторов

Перфораторы можно классифицировать по нескольким признакам, основными из которых являются следующие: тип питания, сфера применения, тип встроенного двигателя, наличие редуктора.

Все перфораторы делятся на аккумуляторные и сетевые. Первые больше предназначены для полевых, выездных работ, где есть проблемы с энергоснабжением.

Аккумуляторные перфораторы очень удобны в работе, однако встроенные в них аккумуляторы имеют тенденцию со временем терять свою номинальную емкость и, естественно, требуют своей замены. Также такие перфораторы имеют несколько большую стоимость, чем сетевые, они, как правило, имеют большую массу и размеры. Такие перфораторы обычно способны работать как в режиме аккумуляторного питания, так и в режиме сетевого. Это может быть очень удобным в работе.

С точки зрения наличия редуктора перфораторы можно разделить на одно- и многоскоростные. Первые не имеют механического редуктора и работают только на одной скорости. Во вторых встроен редуктор, позволяющий им работать на нескольких (обычно двух) скоростях. Обычно модели с редуктором относятся к классу профессиональных перфораторов. Преимущества моделей с редуктором: возможность работать на разных скоростях, сохраняя высоким крутящий момент при работе на низких скоростях.

Недостатки таких перфораторов: высокая стоимость, большая масса и размеры, меньший срок безотказной работы с связи с наличием внутри такого перфоратора сложной механики, сложность обслуживания и ремонта редуктора.

По сфере применения перфораторы можно разделить на бытовые, полупрофессиональные и профессиональные. Первые наиболее дешевые. Они имеют небольшую мощность и предназначены главным образом для выполнения небольших по объему дачных, квартирных или гаражных работ. Такие перфораторы имеют обычно небольшую мощность, массу и размеры, потребляют минимум энергии.

Полупрофессиональные перфораторы дороже, но мощнее, часто с дополнительными функциями. Профессиональные перфораторы имеют, как правило, высокие технические параметры: мощность, крутящий момент и др. Они обычно имеют высокую стоимость, массу, размеры. Такие перфораторы часто покупают строительные фирмы, поскольку они обладают высокой производительностью и многими дополнительными возможностями.

По типу встроенного двигателя перфораторы можно разделить на коллекторные и асинхронные. Асинхронные встречаются редко. Они всегда относятся к профессиональному классу инструмента. Они экономичны, бесшумны, имеют плавную регулировку оборотов вращения вала, держат крутящий момент, часто имеют много дополнительных функций на основе электроники. Однако относительно коллекторных они слишком дороги из-за наличия блока преобразователя частоты тока, который нужен для управления работой такого двигателя.

Режимы работы перфоратора

Современные перфораторы многофункциональны, однако основной функцией их является все-таки «сверление с ударом». Именно под эту функцию они и спроектированы. Остальные функции — «долбление» (режим работы в качестве отбойного молотка) и «сверление» (работа в качестве дрели) применяются реже. Этому есть объяснение. Для долбления и сверления лучше применять специализированные электроинструменты — дрель и отбойный молоток, если объем таких работ достаточно велик.

Мощность перфоратора

Мощность основных моделей перфораторов, как правило, не превышает 0,5-1,5 КВт. Профессиональные модели имеют большую мощность. Большинство моделей тем не менее имеют номинальную мощность, не превышающую 2,2 КВт., то есть рассчитанных на потребление тока в 10 А. Мощность нельзя назвать основополагающей характеристикой перфоратора, тем не менее она косвенно может указывать на его возможности. В моделях с редуктором при работе на низкой скорости происходит перераспределение энергии и основная мощность требуется для поддержания высокого крутящего момента. В односкоростных моделях мощность может лишь косвенно указывать на максимальные обороты вала двигателя, которые часто написаны в технических характеристиках.

Число оборотов перфоратора

Чем больше оборотов в единицу времени совершает вал двигателя, тем на большей скорости работает также и сверло или бур. Соответственно, работа в этом случае становится более производительной. Однако стоит помнить, что перфоратор в режиме работы «сверление с ударом» отверстие делает не так как дрель: он не высверливает его, а пробивает. Поэтому обороты вращения вала не стоит напрямую связывать с эффективностью работы перфоратора.

В перфораторах, основанных на универсальных коллекторных двигателях существует прямая зависимость — обороты напрямую зависят от потребляемой двигателем мощности. Управление происходит с помощью акселератора. Обычное число оборотов для бытовых моделей — от 0 до 1000-1500/мин. Профессиональные модели имеют еще большую скорость.

Скорости работы перфоратора

Обычно перфоратор имеет одну или две скорости. Если скорость только одна, то работа в основном строится на управлении оборотами вала двигателя. При этом в наиболее распространенных моделях со встроенным коллекторным двигателем при увеличении оборотов вала будет падать очевидно крутящий момент.

Модели же на асинхронных двигателях способны поддерживать крутящий момент при увеличении скорости вращения вала на постоянном уровне. В двухскоростных перфораторах нет особой нужды в использовании асинхронных двигателей, поскольку само переключение скоростей дает разные режимы работы. На низкой, первой скорости работа может быть выполнена на высоком крутящем моменте, а на второй — на низком крутящем моменте, но на большой скорости.

Двухскоростные модели дороже стоят односкоростных на однотипном двигателе, однако выгоднее приобретать двухскоростной перфоратор на коллекторном двигателе, чем односкоростной на асинхронном: несмотря не меньшие удобства, больший шум и расход энергии, такой перфоратор стоит дешевле и может фактически выполнять все надлежащие работы, качественно перераспределяя потребляемую энергию.

Энергия удара и количество ударов

Эти параметры являются очень важными, связаны и имеют отношение к режимам работы «долбление» и «сверление с ударом». По ним можно косвенно судить об эффективности работы и производительности перфоратора. Для бытовых моделей обычная энергия удара составляет порядка 2,5 КДж., а число ударов примерно до 5000-6000/мин. Профессиональные модели имеют еще большие показатели.

Максимальный диаметр сверления

Обычно в технических характеристиках на электроинструмент указываются максимальные диаметры для сверления стали, дерева и бетона — наиболее распространенных материалов. Для большинства бытовых моделей диаметры для дерева, стали и бетона равны соответственно примерно 40 мм, 13 мм и 26 мм. Для подавляющего большинства гаражных, дачных и домашних ремонтно-строительных работ этого вполне достаточно. Например, стандартные отверстия в бетонных стенах жилых домов редко превышают 10-12 мм. Профессиональные, дорогие модели имеют больший диаметр сверления по всем материалам.

Патрон для сверления

Известно, что при использовании сверл (работа в режиме «сверление») на перфоратор нужно сперва закрепить специальный ключевой патрон для сверл с переходником. Иногда он идет в комплекте вместе с перфоратором, а иногда его требуется покупать отдельно. При отдельной его покупки следует стараться патрон брать той же фирмы, что и сам перфоратор, хотя формально они взаимозаменяемы. Лучший вариант — брать его вместе с перфоратором в одном комплекте.

Способ крепления рабочего инструмента

Наиболее распространенным способом крепления бура в перфораторе является зажимной механизм SDS-plus. Все бытовые современные модели и многие профессиональные модели оснащаются им. Он удобен, надежен и достаточен. В профессиональных перфораторах иногда можно встретить другой способ крепления — SDS-max, который предназначается главным образом для мощных электроинструментов с большим диаметром буров.

Наличие у перфоратора защитных механизмов

Наиболее важной является защита перфоратора от перегрева во время продолжительной работы. Обычно перфоратор имеет воздушное охлаждение, которое реализовано следующим образом: на конце вала (ротора) двигателя, со стороны, противоположной расположению патрона и насадок, соосно устанавливается вентилятор, который и охлаждает обмотки статора при работе (вращении вала двигателя) перфоратора.

Очевидно, что чем больше скорость вращения вала двигателя, тем быстрее будет вращаться и вентилятор (кулер) двигателя. Соответственно, на больших скоростях двигатель всегда будет охлаждаться с запасом, однако на низких скоростях могут возникнуть проблемы с охлаждением. Частично помогает решить эту проблему специальная смазка. Обычно в инструкции по эксплуатации даются рекомендации по правильному использованию перфоратора, продолжительности непрерывной работы и т. д. На крайний случай вставляется схема (датчик температуры на обмотках статора двигателя), отключающая при перегреве перфоратор.

Другая часто используемая защита — автоблокировка вала двигателя при заклинивании сверла (бура). Особенно ее наличие полезно для мощных перфораторов, создающих на валу большой крутящий момент. Действительно, при заклинивании сверла происходит вращение не сверла, а самого перфоратора относительно заклинившего сверла, что может привести к повреждению рук рабочего. В моделях перфораторов недорогих категорий небольшой мощности часто такая защита отсутствует.

Дополнительные аксессуары к перфоратору

Полный комплект всегда лучше иметь под рукой, нежели потом докупать нужные аксессуары. Хотя комплект и дороже стоит, но он обычно включает все самое необходимое для полноценной работы. Сюда может входить следующее: сверла с твердосплавными наконечниками, буры, плоское долото и пики наиболее распространенных диаметров, смазка для перфоратора, глубиномер для контроля глубины перфорирования, ключевой патрон и переходник к нему для сверл при работе в режиме сверления.

Все дополнительные аксессуары вместе с перфоратором обычно помещены в пластиковый кейс, с которым очень удобно перемещаться. Правда, иногда бывают случаи, когда инструмент покупается для специфических, нестандартных, малораспространенных работ. В этом случае возможно выгоднее покупать нужные дополнительные аксессуары отдельно.

Если перфоратор оснащен универсальным коллекторным двигателем — это подавляющее большинство моделей, то желательно, чтобы дополнительно к нему также поставлялись и запасные щетки коллектора. Особенно это важно, если предполагается выполнять большой объем работ. В этом случае истирание установленных в перфораторе щеток коллектора произойдет достаточно быстро и потребуется их замена.

        Поделиться:

Рекомендуем прочитать:

nastroike.com

Перфоратор. Виды и устройство. Работа и применение. Особенности

Перфоратор – инструмент, предназначенный для пробивания отверстий. Его работа обеспечивается одновременно ударно-поступательным и вращательным движением бура. В отличие от сверления отверстие не режется острой кромкой сверла, а пробивается механизированным вращением рабочего органа. Для создания импульса, который необходим для работы инструмента, применяется пневматический, в редких случаях электромагнитный механизм. По применению и устройству имеет сходство с дрелью.

Виды
В зависимости от типа привода перфоратор бывает:
  • Сетевые электрические инструменты. Это наиболее распространенный вид, у них электрический двигатель может располагаться и вертикально и горизонтально.

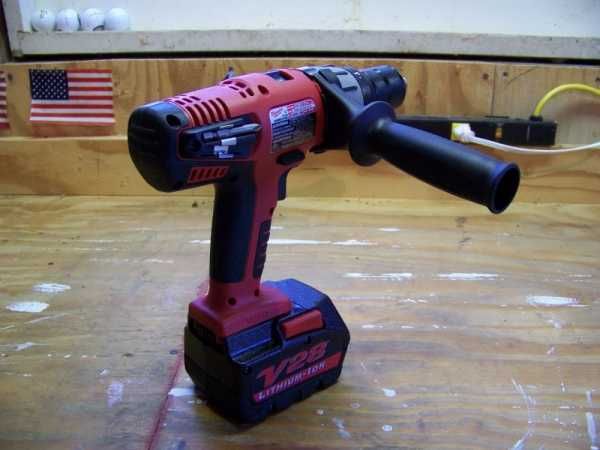

  • Аккумуляторные электрические инструменты. Они удобны для работы в местах, где нет электрической сети. Аккумулятор на подобных агрегатах в большинстве случаев располагается прямо на корпусе электроинструмента.

  • Пневматические инструменты. Они применяются для работы в небезопасной среде. Например, при опасности взрыва газа, ведь малейшая искра способно привести к взрыву. Или при работе во влажной среде, так как значительно увеличивается вероятность поражения током.

  • Бензиновые. Они лучше всего подходят для проведения выездных дорожных работ.

В зависимости от вида работ перфоратор может быть промышленным или бытовым. Большая часть относится именно к промышленным. Бытовые устройства обычно используются для работ умеренной нагрузки.

По своей массе перфоратор может быть трех видов:
  1. Легкий — до 3 кг. Его применяют для создания небольшого отверстия для анкера или дюбеля.
  2. Средний — до 5 кг. Задействуется для долбления армированной конструкции. Может использоваться для обработки камня высокой твердости.
  3. Тяжелый — свыше 5 кг. Этот инструмент способен заменить даже небольшой отбойный молоток. Его часто применяют для отбойного сверления бетона, имеющего толщину 30-60 мм.
Деление происходит и по применяемым режимам:
  • Однорежимные инструменты – применяются только для сверления.
  • Двухрежимные – используются при необходимости сверления с ударом;
  • Трехрежимные – кроме обычного сверления и сверления с ударом применяются для долбления.
Устройство
В зависимости от функциональности, фирмы-производителя и мощности инструмента, его конструктивные особенности могут быть разными. Однако, несмотря на это основные элементы остаются неизменными:
  • Основным элементом является электродвигатель, который может быть выполнен в вертикальном (тяжелые и средние) или горизонтальном (легкие) исполнении. Горизонтальная компоновка обеспечивает компактность устройства, однако данная конструкция предполагает высокую ударную нагрузку на мотор. При вертикальной схеме обеспечивается эффективное охлаждение двигателя, благодаря чему повышается качество его работы. Данная компоновка лучше всего подходит для интенсивной работы.
  • Важнейшим узлом является и ударный механизм. Он может быть пневматическим, механическим или электромеханическим.
  • Редуктор. Применяется для передачи крутящего момента на ось патрона от двигателя и одновременного снижения скорости вращения.
  • Антивибрационная система. Она оказывает значительное влияние на качество проводимых работ, в том числе на состояние здоровья мастера, который работает с инструментом.
  • Корпус устройства, который производится из ударопрочного пластика или металла.
  • Электрическая схема. Применяется для управления скоростью вращения мотора.
  • Предохранительная муфта позволяет остановить патрон в ситуации, когда инструмент заклинивает в отверстии. Она обеспечивает защиту рук человека от получения возможных травм.
Дополнительно перфоратор может оснащаться дополнительными системами, которые позволяют сделать применение устройства комфортным или расширить его возможности. К ним относятся:
  • Механизм фиксации глубины сверления.
  • Система фиксации рабочего элемента.
  • Система отвода пыли, возникающей в рабочей области.
  • Механизм изменения режимов действия инструмента и так далее.
Принцип действия

Принцип действия инструмента основан на ударном механизме – пневматическом, гидравлическом, механическом или электромагнитном. Сам ударный механизм приводится в движение вращательным движением двигателя. Электромагнитный механизм предполагает работу двух электромагнитных катушек. Они обеспечивают движение сердечника в возвратно-поступательном направлении. При этом сердечник передает данные удары на торцевую часть бура. Пневматический вариант обеспечивается благодаря движению поршня в возвратно-поступательном направлении в цилиндре.

У пневматической системы данного узла имеются 2 варианта исполнения – с использованием качающегося подшипника, а также кривошипно-шатунного механизма, который совмещен с редукторной частью. При вращении вала образуются колебательные вращения поршня, который закачивает воздух в рабочий цилиндр системы. Цилиндр вследствие небольшого пространства образует давление сжатого воздуха, что приводит к движению тарана и бойка.

Вследствие кратковременных импульсных переходов тарана и поршня, данные движения преобразуются в удары. Механизм при холостом ходе, будучи не прижатым к твердой поверхности, самоотключается, в результате не образуется компрессионное давление, удары не производятся. Сам рабочий механизм неподвижен. Обороты вращения вала можно регулировать нажатием кнопки при наличии плавного запуска. В ряде моделей кнопка оснащена регулятором настройки предельного нажатия курка, что позволяет установить мощность и число оборотов работы двигателя.

Могут применяться более сложные электронные системы — константная электроника. Она поддерживает заданную энергию удара, крутящий момент и частоту вращения под нагрузкой. В результате исключается падение производительности при наличии тяжелых нагрузок, в особенности на сниженных оборотах. В «продвинутых» моделях обеспечивается контроль вращения якоря и запускается резерв мощности в случае возрастания нагрузки.

Для защиты пользователя от получения травм вследствие заклинивания инструмента используется предохранительная муфта или муфта расцепления, которая моментально стопорится. Она обеспечивает отсоединение вала от редуктора.

Инструменту часто приходится работать с материалами, которые образуют значительное число абразивных частиц и пыли. Они мешают работе пользователя и способствуют износу ствола инструмента. Для исключения этого ряд моделей оснащается системами пылеотсоса, которые отсасывают пыль из зоны работы.

Применение

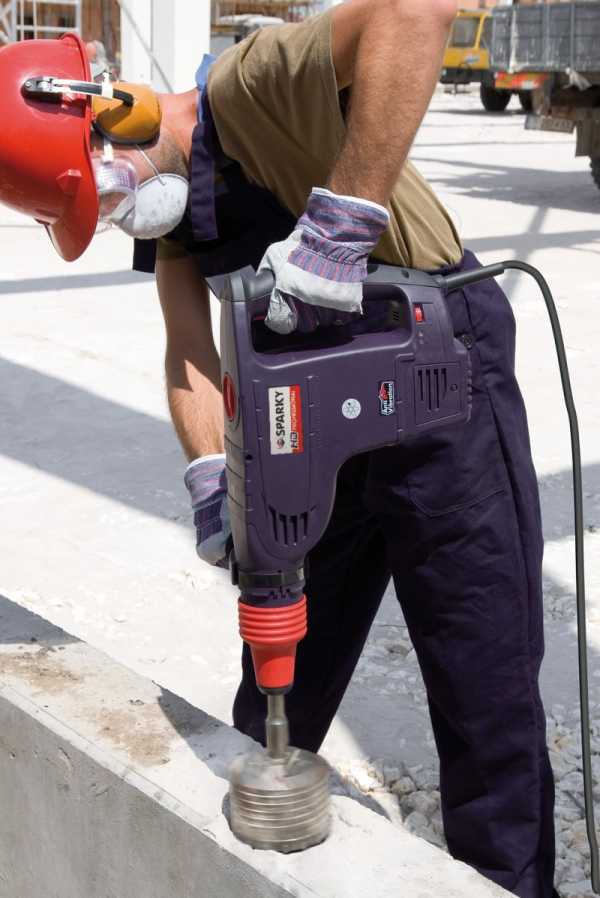

Перфоратор применяется для создания отверстий в бетонных, каменных, кирпичных строительных конструкциях повышенной прочности посредством нанесения механических ударов насадки, которая совершает комбинированное поступательно-вращательное движение.

Кроме этого инструмент может использоваться для следующих операций:
  • Нанесение осевых ударов в режиме отбойного молотка.
  • Высверливание отверстий в различных материалах за счет применения функции дрели.

Для обеспечения многофункциональности многие производители обеспечивают инструмент дополнительными функциями и предлагают комплекс специальных насадок, которые позволяют:

  • Приготавливать разные строительные растворы.
  • Сверлить отверстия.
  • Выполнять шлифовку.
  • Чистить поверхности бетона, камня и металла.
  • Выполнять многие иные работы.
Выполнение дополнительных операций:
  • Для сверления обычный патрон заменяют быстрозажимным патроном SDS Plus (SDS Max). Затем устанавливают сверло, которое соответствует типу материала. Инструмент переводится в режим вращения, при котором работа осуществляется в качестве обычной дрели.

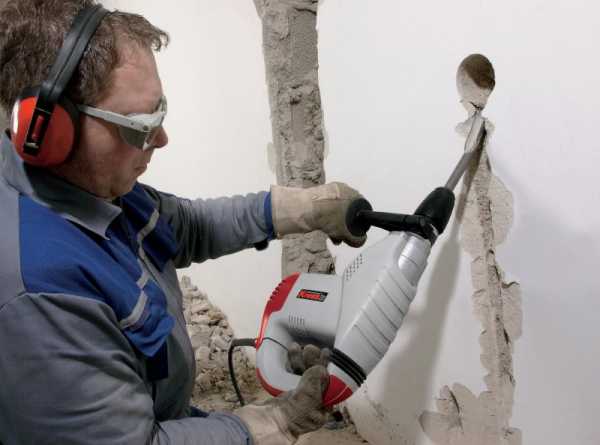

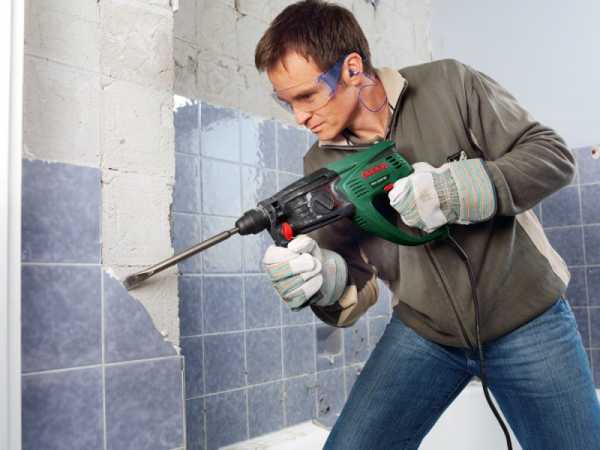

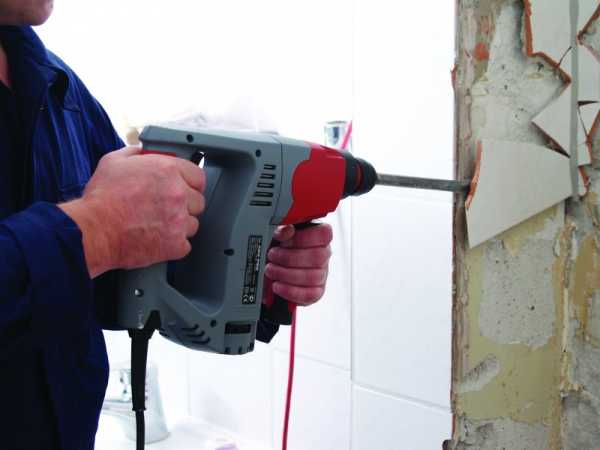

  • Штробление. Эта функция необходима при демонтаже старой керамической плитки, прокладки электрического провода в стене и т.п. Для этого в патрон зажимается зубило. Угол направления зубила регулируется так, чтобы можно было удобно работать с необходимой поверхностью. Положение зубила фиксируется специальным рычагом, который находится на корпусе перфоратора. Инструмент используется в режим долбления без вращения.
  • Бурение (перфорация) – в патрон закрепляется бур. Работа ведется в режиме вращения с ударом.

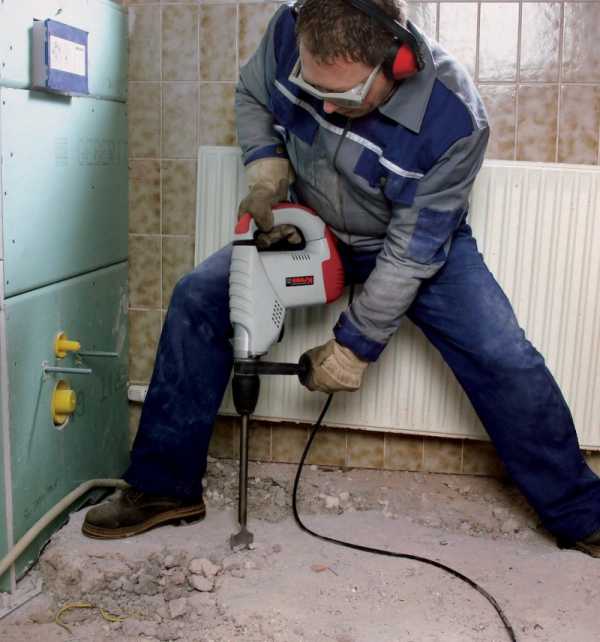

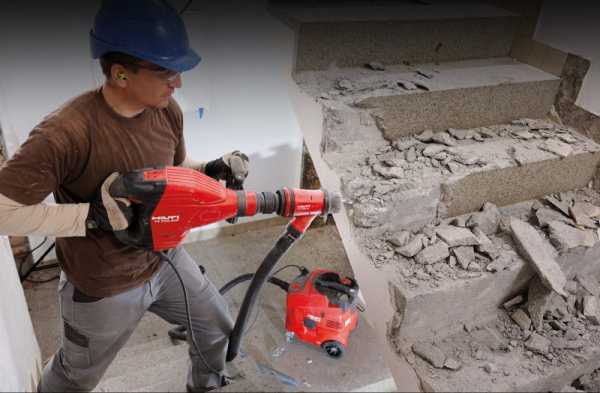

  • Разрушение поверхности. В патрон закрепляется пика с широкой лопаточкой. Применяется режим долбления без вращения.
  • Закручивание шурупов. Патрон заменяется на быстрозажимной. Инструмент действует в режиме вращения без удара. Для этой операции рекомендуется использовать инструмент небольших габаритов. Для большого числа шурупов лучше взять дрель или шуруповерт.
Достоинства и недостатки
К плюсам можно отнести:
  • Перфоратор имеет на порядок большую силу удара, чем обычная ударная дрель. Благодаря этому можно быстрее пробивать отверстия в бетоне, кирпичах или шлакоблоках.
  • Инструмент может работать с разными дополнительными насадками, которые специально предназначены для него.
  • Значительно больший срок службы.
  • Широкий спектр применения.
  • Производительность перфоратора при работе по твердому материалу значительно выше.
К минусам можно отнести:
  • Довольно большой вес инструмента.
  • Перфоратор и комплектующие к нему существенно дороже ударной дрели, если брать устройства одинаковой мощности.
  • Обычные сверла нельзя применять в перфораторе без переходника, что приводит к удлинению конструкции, усложнению операции сверления. При этом срок службы инструмента уменьшается.
Похожие темы:

tehpribory.ru

Виды перфораторов и критерии выбора перфоратора |

19 января 2016      Ручной бензоинструмент, электро-пневмоинструмент

Каждый, кому приходилось иметь дело с установкой карнизов, хорошо знает, как тяжело сверлить отверстия в железобетонных плитах и балках. Имея даже специальные свёрла с победитовым наконечником, нужно потратить много нервов, сил и времени, чтобы получить неглубокие отверстия под пробки для шурупов. Для работы с бетонными, кирпичными и другими плотными изделиями промышленность выпускает перфораторы – инструменты, сочетающие функции дрели и отбойного молотка и позволяющие существенно облегчить процесс изготовления отверстий в бетоне. Для строителей они являются незаменимым инструментом.

Как устроен и работает перфоратор

Далеко не все представляют, как выбрать перфоратор для выполнения определённых видов работ. Перфораторы предназначены как для получения нужных отверстий в бетонных и кирпичных блоках, так и для их разборки, скалывания уложенного кафеля и отделочных плит. Применяются они в основном профессиональными строителями в своей производственной деятельности.

Видео: Как устроен перфоратор? Что внутри у перфоратора? На примере перфоратора DeWALT D25603K

В основу работы инструмента положен принцип преобразования вращательного движения ротора электродвигателя во вращательно-поступательное движение ударного механизма. Преобразование производится с помощью кривошипно-шатунного механизма или качающегося подшипника. Для усиления импульса ударного механизма применяется пневматическая система, состоящая из поршня, тарана и бойка.

Перфоратор имеет три режима работы – ударный, сверлильный и ударно-сверлильный, что позволяет получать отверстия в бетонных плитах в короткие сроки. В отличие от ударной дрели в перфораторе ударный режим работы является основным, поэтому он имеет дополнительные механизмы, снижающие вибрацию и отдачу на корпус и ручки инструмента. В результате, перфоратором работать гораздо легче, комфортнее и производительнее, чем с ударной дрелью.

Схема устройства перфоратора

Классификация электрических перфораторов

По мощности и весу инструмента различают три класса этих устройств:

  1. Класс лёгких перфораторов небольшой мощности до 0,8кВт и весом до 4кг обладает ударной энергией до 3Дж. Инструменты этого класса предназначены для бытового использования и обладают универсальностью, имеют три режима работы – сверление, долбление и ударное сверление. Их можно использовать для производства отверстий в деревянных, железных и бетонных материалах, удаления старой керамической плитки, а также применять в качестве шуруповёртов. Лёгкие перфораторы комплектуются патронами типа SDS-plus, способными удерживать небольшие буры размерами до 26мм в диаметре.
  2. Класс средних перфораторов мощностью 0,8-0,9кВт и весом 4-8кг обеспечивает энергию удара до 9Дж. Применяются инструменты этого класса при проведении реконструкции жилых или производственных помещений, капитальном ремонте квартир, относятся к полупрофессиональным типам перфораторов. Используются в основном в двух режимах работы – долбления в качестве отбойного молотка и ударного сверления армированных бетонных конструкций. Могут комплектоваться разными патронами, как для небольших, так и для крупных буров.
  3. Класс тяжёлых перфораторов мощностью свыше 1,2кВт и весом более 8кг имеет энергию удара 13Дж и выше. Они предназначены для сверления отверстий больших диаметров (более 40мм), формирования проломов в бетонных панелях, дробления каменных блоков. Инструменты этого класса укомплектовываются патронами типа SDS-max, позволяющими использовать толстые буры до 60мм в диаметре.
Видео: Как выбрать перфоратор для дома

Как выбрать перфоратор по основным техническим и эксплуатационным показателям

К таким показателям относятся следующие параметры инструмента:

1) Мощность двигателя определяет силу ударов в режиме долбления и максимальный крутящий момент, развиваемый инструментом в режиме сверления. Бытовые перфораторы обладают мощностью 420-720Вт, а профессиональные инструменты оснащаются двигателями мощностью до 2кВт.

2) Энергия ударов в режиме долбления зависит от мощности двигателя, массы тарана и может иметь значения 1-30Дж. Чем больше сила удара, тем с более твёрдыми и прочными материалами может справляться перфоратор.

3) Максимальный диаметр отверстий в режиме сверления зависит от мощности двигателя. Он указывается в паспорте изделия для разных материалов и разных наконечников, например, для буров его величины могут лежать в пределах 12-80мм, а величина наконечника  коронок  может составлять 24-160мм.

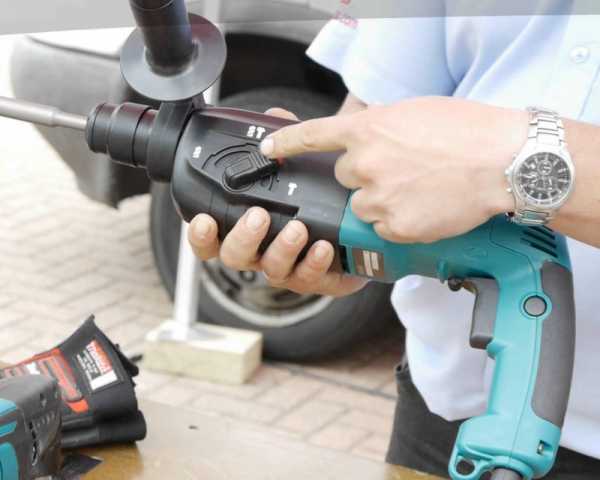

4) Перфораторы по своей функциональности могут иметь от 1 до 3 режимов работы. К однорежимным инструментам относятся узкофункциональные профессиональные устройства, обладающие простым и надёжным строением. Обычно такие устройства выполняют функцию ударного сверления. Модели с простой ударной функцией носят название отбойных молотков. Двухрежимные перфораторы кроме ударного сверления могут иметь дополнительную функцию чистого долбления или чистого сверления. Трехрежимные инструменты обладают всеми перечисленными функциями.

5) Патроны для захвата буров могут иметь один из 3-х способов закрепления:

  • SDS-plus, подходящий для лёгких перфораторов массой до 4кг и рассчитанный на буры, хвостовики которых имеют 2 пары фиксирующих пазов, расположенных диаметрально противоположно и обеспечивающих быструю установку и надёжный захват;
  • SDS-max, разработанный для тяжёлых перфораторов и рассчитанный на буры большого диаметра, хвостовики которых имеют 2 фиксирующих закрытых паза и 3 управляющих открытых паза;
  • SDS-top, применяемый в средних перфораторах фирмы Bosch, отличающийся от SDS-plus несимметричностью пары управляющих пазов и глубиной посадки бура (70мм против 40мм в SDS-plus).

Каждому типу патрона соответствует своя оснастка. Нельзя устанавливать бур с одной системой крепления в патрон с другой системой захвата. Для закрепления свёрл нужно использовать трёхкулачковые сверлильные патроны, которыми комплектуются перфораторы. Они могут устанавливаться на место патрона SDS или закрепляться в них с помощью специального переходника. Первый вариант предпочтительнее, так как обеспечивает более точную фиксацию и центровку сверла по оси вращения.

6) Расположение двигателя может быть вертикальным или горизонтальным. Вертикальное расположение электродвигателя удобно для долбления, а горизонтальное положение – для сверления отверстий. Поэтому в большинстве случаев тяжёлые инструменты имеют вертикальное расположение движка, а в лёгких перфораторах он установлен горизонтально. Исходя из характера предстоящих работ, следует делать выбор нужной модели с учётом рабочего положения электромотора.

7) Встроенные дополнительные функции и приспособления обеспечивают удобство и безопасность пользования инструментом. Различные модели могут иметь:

  • устройство стабилизации скорости вращения шпинделя при изменениях нагрузки на инструмент;
  • устройство мягкого запуска и защиты от перегрева, предупреждающее перегорание обмотки двигателя от перегрузки и экстратоков;
  • устройство реверса направления вращения, позволяющее вытащить застрявшее в материале сверло;
  • переключатель оборотов, обеспечивающий работу инструмента с различной оснасткой – бурами и свёрлами, требующими разных скоростей вращения;
  • штыревой ограничитель, предназначенный для получения отверстий одинаковой глубины.

8) Марка производителя гарантирует качество покупаемого изделия. Высокую репутацию качественной и надёжной продукции имеют профессиональные перфораторы марок «Макита» и «Бош». Среди бытовых марок наиболее известны и популярны инструменты компаний VT, Einhell, Stern и Watt.

Видео: Тесты перфораторов (полная версия)

Теперь, представляя, как выбрать перфоратор по основным его показателям и характеристикам, можно констатировать, что для домашних потребностей вполне подойдёт инструмент, отвечающий следующим требованиям:

  • мощность – от 500 до 900Вт;
  • ударная энергия – 1,2-2,2Дж;
  • три режима работы – долбление, сверление, ударное сверление;
  • наличие регулировки частоты вращения шпинделя;
  • наличие противозаклинивающей защитной муфты;
  • зажимной патрон SDS-plus и наличие в комплекте патрона для свёрл.

Большое значение имеет удобство работы с инструментом, заметно снижающее утомляемость оператора во время эксплуатации перфоратора, что зависит от эргономики и расположения ручек. Если инструмент хорошо ложится в ладони и не уходит в сторону при включении двигателя во время пробного сверления, то такой перфоратор достоин покупки.

ratingstroy.ru

140 фото лучших моделей от ведущих производителей

Что особенного в перфораторе? Он является инструментом универсальным, как и знаменитая болгарка. Есть профессиональные электроинструменты, с помощью которых можно выполнять специфические задачи. Есть и такие, без которых дома как без рук. Перфоратор – один из них.

Краткое содержимое статьи:

Для чего нужен перфоратор

С помощью перфоратора можно просверлить отверстие в бетонной стене. Сделать это проще всего именно благодаря данному электроинструменту.

С того момента, как вошёл в моду евроремонт, гипсокартон, не стало меньше проблем со сверлением отверстий в стенах многоэтажных домов – для фиксации картин, мебельных гарнитуров, полок, ковров, подставок для цветов, зеркал и так далее.

Отверстие в бетонной стене можно высверлить и при помощи дрели, но на самом деле у неё другое назначение. Это дополнительная функция. А вот перфоратору и бетон по плечу, и другие материалы, менее прочные.

Надо только купить нужную насадку и в металле, дереве, стекле, пластике можно будет просверлить отверстие.  Сфер применения у перфоратора много. У каждого человека, пожалуй, он должен быть в нужный момент под рукой.


Количество режимов

Производители перфораторов, изобретая новые модели, совершенствуя, усложняя существующие, ориентируются в первую очередь на потребности строительной отрасли. Потребности обычных граждан тоже, конечно, учитываются, но приоритетны, всё же, не они.

Какие завтра изобретут стройматериалы? Перфораторы будут переделаны в соответствии с этим. Не каждый подходит для выполнения работы по дому, непрофессионального ремонта, творчества, хобби, увы.

Всегда есть риск, что будет куплен не тот перфоратор. Легко допустить ошибку, поскольку моделей изобретено много. Как выбрать перфоратор самый лучший, оптимальный, тот самый?

Важно обращать внимание на производителя, торговую марку, отзывы о ней, стоимость. Помимо этого – на мощность, скорость вращения и не только. Важен также дизайн, эргономика, количество режимов.

Существуют однорежимные, двухрежимные и трёхрежимные перфораторы. Количество режимов определяет набор функций. Какие свёрла ни купи, всё равно толку не будет, если у перфоратора один режим. Только дерево им можно будет просверлить.

Без него никак не обойтись профессиональному столяру или строителю, который ценит эффективность, точность, заинтересован в высоком качестве выполнения конкретного вида работ.


Двухрежимным перфоратором можно просверлить в металлической планке отверстия, например, прикрепить её к стене. Это самая популярная модель. Привлекает соотношение цены и качества. Легко работать с твёрдыми материалами и хрупкими.

Однако не эта разновидность является претендентом на статус универсального электроинструмента. Двухрежимный перфоратор – это компромисс. Трёхрежимный – ультиматум.

Самые разные задачи ставит перед дачником, скульптором, любителем столярного ремесла, внимательным хозяином жизнь. То электронагреватель нужно купить и установить, то откосы сделать, то лавку во дворе починить. Трёхрежимный перфоратор можно использовать в качестве отбойного молотка. Иногда такая опция действительно нужна.

Некоторые идеи ландшафтного дизайна, например, без отбойного молотка превращаются в призрачную мечту, несбыточное желание. Если купить трёхрежимную дрель, и отбойный молоток в нужный момент будет под рукой.

Нагрузка на электросеть

Мощность характеризует потенциал инструмента. Если правильно подобрана насадка, обрабатывается один и тот же материал, каким перфоратором быстрее получится просверлить отверстие – с мощностью 700 Вт или с мощностью 1500 Вт? Оба справятся с задачей средней сложности с одинаковой скоростью. В ваттах измеряется потенциал двигателя.

Небольшое отверстие в бетонной стене просверлить перфоратором с мощностью до 1000 Вт – лёгкая задача. Но даже если купить сверло для отверстий с большим диаметром и они подойдут, скромные показатели, потенциал двигателя не позволит добиться желаемого результата. Понадобится перфоратор с мощностью от 1000 Вт.

Данная характеристика перфоратора имеет большое значение и с точки зрения нагрузки на электросеть. Хорошо, если на даче установлен автономный генератор электроэнергии. Плохо, если его нет, свет периодически отключают, наблюдаются перепады напряжения.

Перфораторы могут работать только от электросети или же и от аккумулятора. С точки зрения нагрузки на электросеть и риска отключения света, конечно, рациональнее приобрести модель с аккумулятором.


Эргономические особенности

Чем выше мощность, тем больше вес данного электроинструмента. Будет ли удобно держать его в руках? Стоит обратить на этот параметр внимание. Эргономика имеет большое значение. Форма ручки, цвет – какими они должны быть?

Одного взгляда иногда достаточно на витрину, коробку, фото перфоратора, чтобы принять решение. Производители обычно уделяют вопросам эргономичности много внимания, ведь от этого зависит безопасность эксплуатации.

Важная деталь – патрон

Имеет значение тип патрона, который присутствует в перфораторе. Их существует два основных вида:

  • быстрозажимный патрон;
  • классический.

Какой перфоратор лучше? Тот, у которого быстрозажимный патрон. Он был создан для того, чтобы упростить процесс замены одного сверла на другое.

Патроны также делятся на:

  • SDS+;
  • SDS max;
  • SDS-Quick.

Сколько разных буров можно будет подключить? Если речь идёт о перфораторе с патроном SDS+, подключить можно будет минимальное количество, с диаметром до 26 мм. Патрон SDS max расширяет возможности. Допустимо использование буров с диаметром до 60 мм.

Патрон SDS-Quick – это новинка. Именно он является на сегодняшний день самым прочным, перспективным. Его эффективность в то же время – понятие относительное. Нужно ли много разных буров использовать, если есть хобби, дача, привык человек мелкий ремонт выполнять самостоятельно? Вряд ли. Траты могут оказаться лишними.

Имеет значение то, какая скорость оборотов у перфоратора. Замечательно, если модель дополнена переключателем скоростей. Сила удара, величина, измеряемая в джоулях, тоже заслуживает внимания. По ней можно судить о том, насколько быстро будет сделано отверстие в нужном материале, сколько понадобится приложить для этого усилий.

Приятные мелочи, необязательные дополнения – важный критерий для многих людей. Именно они могут сделать одну модель более популярной при одинаковых главных характеристиках. На цену они чаще всего особо не влияют. Покупая универсальный электроинструмент, перфоратор, их тоже надо учесть. Покупка будет по-настоящему удачной.

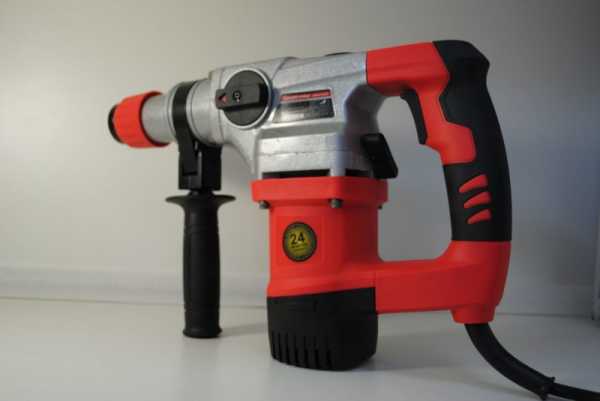

Фото перфоратора


Также рекомендуем посетить:

zdesinstrument.ru

Классы перфораторов: особенности и применение

Разница между дрелью и перфоратором почти незаметна, но они имеют разное назначение. Так, перфораторы обеспечивают удар, совмещенный со сверлением. Классы перфораторов определяют, какую массу имеют устройства и для каких целей будут использоваться.

Перфораторы отличаются в основном по мощности двигателя.

В зависимости от класса различаются легкие перфораторы, имеющие вес до 3 кг, средние, вес которых составляет не более 5 кг, и тяжелые — свыше 5 кг. Тяжелый перфоратор часто называют отбойным молотком, так как он способен пробивать дыры в поверхности из камня, бетона, кирпича и т.п. без сверления. Кроме того, некоторые производители выпускают универсальные модели, оснащенные и режимом чистого сверления, и обычным сверлильным патроном, применяемым для дрелей.

Особенности классификации устройств

Таблица характеристик перфораторов.

Каждый класс оборудования создан для решения определенных задач. Так, легкие перфораторы часто используются для выполнения бытовых работ, заменяя дрель. Они обладают достаточно невысокой мощностью. В случае когда требуется бурение широких и глубоких отверстий в армированном бетоне или камне, это оборудование не подходит.

При помощи устройств легкого класса можно установить дюбель или просверлить отверстие для анкера. Существуют механизмы, предназначенные для обработки различных материалов, в числе которых не только металл, но и пластик, дерево. Такие модели способны создавать ниши в стенах и скалывать керамическую плитку.

Возможности перфораторов среднего класса зависят от их оснащения сильным ударом. Только в таком случае они смогут разбить на части армированные конструкции для их демонтажа. При этом оборудование должно не только дробить бетон, но и легко ломать арматуру. Качественные устройства предназначены и для работы с твердым камнем.

Модели весом свыше 5 кг, которые по праву относятся к классу тяжелых машин, чаще всего используются в роли отбойного молотка. Они успешно справляются и с бурением армированных конструкций, и с долблением твердых пород камня.

Независимо от модели принцип работы каждого вида устройств основан на способности наносить быстрые и сильные удары при помощи неподвижной или вращающейся насадки. Функциональность каждой модели зависит от того, каким количеством режимов она обладает.

На сегодняшний день известны одно- двух- и трехрежимные перфораторы. Особенности однорежимных перфораторов заключаются в их способности совершать только одно действие — вращаться, совмещая движение с ударом. Двухрежимные механизмы могут сочетать 2 вида действий — вращения и удары. Такие модели способны вращаться с ударом, без удара или ударять без вращения. Оборудование, оснащенное 3 видами действий, может совершать все работы, при которых требуются разнообразные сочетания удара, вращения и долбления.

Вернуться к оглавлению

Разделение устройств по техническим характеристикам

Схема основных элементов перфоратора.

Главные характеристики перфораторов, определяющие класс устройств, включают несколько основных параметров: энергию одиночного удара, мощность работы двигателя, диаметр создаваемого сверлением отверстия, скорость вращения сверла, частоту удара. Как и при зависимости от веса, таким образом определяется классификация перфораторов, позволяющая выбрать оборудование согласно требуемым целям.

Показатели мощности электропневматических перфораторов могут варьироваться от 250 до 1500 Вт. При этом наибольшей популярностью пользуется оборудование, применяемое в быту и имеющее мощность двигателя в пределах от 500 до 800 Вт. Работа с такими устройствами не требует специальных навыков и доступна каждому домашнему мастеру.

Если перфоратор приобретается для выполнения сложных задач, особенно в промышленных целях, особое внимание необходимо обращать на такой показатель, как энергия удара. Она возникает в тот момент, когда один из элементов механизма, называемый тараном, соприкасается с другим элементом — бойком.

Вычислить значение удара можно, воспользовавшись простой формулой: mv2/2, где m — вес тарана, а v — его скорость воздействия на боек. Совершаемое движение приводит в действие ударный механизм, за счет чего происходит разрушение обрабатываемого материала. Часть энергии возвращается в боек, за счет чего происходит отскок тарана на прежнее место.

Схема элементов для гашения вибрации в перфораторах.

В зависимости от модели перфораторы могут иметь показатели энергии удара, равные величинам от 1,5 до 20 Дж. Для легких перфораторов эти значения могут быть существенно ниже — до 1 Дж.

Не менее важна и такая характеристика, как диаметр отверстий, получаемых при сверлении. Порой при работе необходимо выполнить отверстия определенного диаметра в материале, который плохо поддается обработке. Здесь важно не то, какую энергии имеет оборудование, а то, насколько быстро и качественно оно сможет выполнить действие.

В инструкциях к устройствам производители указывают диаметры отверстий, получаемых при сверлении, для стали, бетонных конструкций и иногда древесины. Ориентируясь на них, можно выбрать требуемое оборудование. Например, диаметр сверления в бетоне почти в 2 раза превышает диаметр отверстий в металле. Но при этом здесь необходимо учитывать и вид насадки, которая будет использоваться при работе, сплошной бур или полая коронка. При работе полой коронкой диаметр отверстия почти в 3 раза больше получаемого буром.

На сегодняшний день все существующие виды перфораторов позволяют пробурить отверстия, размеры которых могут варьироваться от 4 до 160 мм. Модели, используемые в быту, способны проделать дыры диаметром 13 мм в стали и от 22 до 26 мм в бетоне. При использовании коронки величина отверстий в бетоне будет равна 60-65 мм.

С учетом того, что оборудованию присуще не только вращение, но и долбление, скорость сверления у всех моделей достаточно невысока. Если более легкие бытовые перфораторы способны создавать скорость около 100 об./мин, то у тяжелых устройств она не будет превышать 200-300 об./мин.

Вернуться к оглавлению

Дополнительные характеристики оборудования

Таблица типоразмеров щелевых перфораторов.

Классификация механизмов производится и в зависимости от типа привода и типа патрона. Так, по типу привода перфораторы могут быть электрическими (подключаемыми от сети или аккумулятора), пневматическими или бензиновыми. Аккумуляторные модели в основном используют только там, где отсутствует доступ к электрической сети. При работе в условиях повышенной взрывоопасности применяются пневматические устройства, а для строительства и ремонта дорожных покрытий — бензиновые. И первые, и вторые относятся к тяжелому классу машин и могут называться отбойными молотками.

Иногда модели характеризуют по типу патрона, который определяет размер хвостовика инструмента. На сегодняшний день выпускаются патроны стандарта SDS с типоразмерами SDS-плюс и SDS-макс. Второй тип патрона обычно устанавливается на оборудование с высокой мощностью и весом, поэтому при упоминании патрона SDS-макс речь может идти о профессиональном мощном и тяжелом устройстве.

В связи с тем, что способы работы перфораторов достаточно специфичны, это вызвало необходимость создания особого патрона, который бы смог смягчать нагрузку от ударов на сам патрон и при этом позволял быстро и удобно менять насадки на инструмент. Патрон, созданный в конце прошлого века специалистами компании Bosch, имеет 2 особенности, которые полностью соответствуют предъявляемым к этому элементу требованиям.

Он позволяет наносить удары по установленной насадке, при этом не затрагивая и сам патрон, и весь перфоратор. Поменять насадку можно всего двумя движениями, при этом ассортимент насадок, которые могут использоваться при работе, достаточно обширен. Классификация насадок включает буры, коронки, штроберы, зубила и некоторые другие элементы.

Вернуться к оглавлению

Виды насадок для оборудования

Буры используются для сверления круглых отверстий. Особенностью буров считается наличие нескольких зубцов или одной пластины на конце детали, которые спаяны из твердого материала и позволяют удалять крошку и пыль при бурении отверстий.

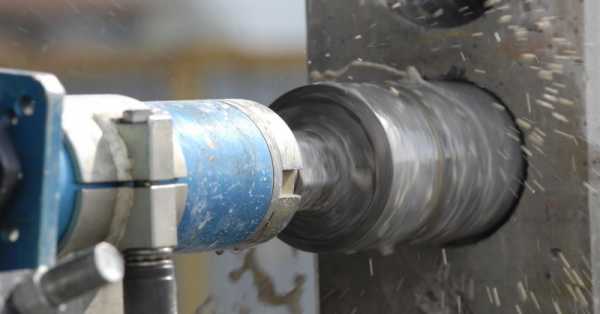

При помощи коронок осуществляется кольцевая резка материалов, за счет чего отверстия имеют достаточно большой диаметр. Материал, извлекаемый при работе, остается неразрушенным. Твердосплавные зубцы, расположенные на кромке инструмента, могут использоваться при обработке любого материала, кроме армированного бетона.

Штроберы, зубила и другие элементы принято использовать для штробления бетонных и каменных поверхностей. Кроме того, в быту зубила можно применять для сколки керамической плитки с бетонных оснований. Для изготовления зубил используются твердые сплавы металлов или инструментальная сталь.

Вернуться к оглавлению

Правила использования и обслуживания оборудования

Обычно инструкция производителя подробно описывает правила работы с устройством, но в зависимости от типа модели алгоритм действий может немного изменяться.

Основные правила аналогичны для всех типов инструментов:

Схема устройства профессионального перфоратора.

  • перед установкой насадки перфоратор необходимо выключить из электрической сети;
  • при установке хвостовик насадки следует смазать специальной консистентной смесью;
  • при бурении отверстий буром необходимо установить ограничитель глубины проникновения насадки;
  • бурение следует начинать с максимального количества оборотов, так как только они обеспечат эффективный результат;
  • при проверке работы оборудования после включения в сеть патрон должен вращаться без удара;
  • в случае использования бура при его соприкосновении с обрабатываемым материалом нажим на перфоратор не должен быть очень сильным.

Если все правила использования устройства тщательно соблюдаются, оно прослужит долго и эффективно. При этом все модели оборудования следует хранить в сухом чистом месте, защищенном от пыли и перепадов температур. Перед тем как положить перфоратор на хранение, его необходимо продуть от пыли и крошек и протереть корпус чистой тряпкой. Продувку можно осуществить, используя вентилятор двигателя, работающий на холостом ходу.

Огромное значение необходимо уделять своевременной замене щеток и смазке редуктора. Каждая модель устройства имеет свои сроки смазки, обычно они указаны в инструкции производителя. При правильном использовании и уходе перфоратор прослужит очень долго, не требуя ремонта или замены.

На сегодняшний день производители предлагают потребителям огромное количество оборудования. Все модели отвечают заданным параметрам и предназначены для выполнения конкретных задач. При выборе инструмента в свою домашнюю мастерскую желательно ограничиться прибором легкого класса, который позволит выполнять несложные ремонтные работы. В перфораторе тяжелого и среднего класса надобности не будет. Такие модели обычно используются в производственных целях.

moiinstrumenty.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
