Как выбрать скважинный насос для дома?

Выбор скважинного насоса – все, что нужно знать

Для чего нужен скважинный насос?

Скважинные насосы зачастую используются для подачи воды из скважин глубиной от 10 м как в частном секторе — на дачах и в загородных домах, так и для промышленных нужд. Для правильного выбора насоса нужно знать предполагаемый расход воды и высоту подачи воды, реже длину коммуникаций. Насосы бывают разного диаметра — от 3 до 12 дюймов, благодаря чему можно подобрать насос в практически в любую скважину любого диаметра.

Скважинные насосы можно использовать как насосную станцию, в комбинации с гидроаккумулятором, или установить элементы автоматики, что бы получилась автономная станция водоснабжения, которая находится вне дома.

Мы можем помочь Вам правильно подобрать насос, гидроаккумуляторы, элементы автоматики, а также все необходимые для системы водоснабжения.

Параметры для правильно подбора насоса для скважины?

Для правильного выбора насоса у вас должен быть паспорт скважины, он выдается организацией, которая непосредственно проводила бурение.

В паспорте должны быть указаны такие параметры:

  • Глубина скважины
  • Диаметр скважины
  • Дебет скважины
  • Динамический и статический уровень воды

А также Ваши требования/пожелания к насосу:

  • Давление (атм, бар)
  • Производительность (м3/час)

Правильно подобрать скважинный насос можно только по выше указанными параметрами, хотя и без них, с незначительной погрешностью, тоже подбор возможен.

Краткая характеристика основных производителей.

Среди множества фирм, которые производят скважинные насосы, хотели бы выделить те, которые завоевали доверие и показали высокое качество сборки благодаря многим годам усовершенствования и разработок. Такие бренды как Grundfos (Дания), Speroni (Италия), Pedrollo (Италия), Ebara (Италия). Эти скважинные насосы представлены серией насосов от 3 (75мм) до 6 (150мм) дюймов, что позволяет выбрать насос фактически под любой диаметр скважины.

Изготовляются насосы из высококачественной нержавеющей стали, и служат долгие годы.

  • Pedrollo. Этот бренд представленный сериями насосов 4SR (4-х дюймовые) и 6SR (6 дюймовые). Эти насосы также можно подключать к сети 220В и 380В и устанавливать к ним элементы автоматики для автономной подачи воды. Насосы Pedrollo на сегодня самый известный и самый покупаемый бренд, представлен довольно большой линейкой насосов для решения любой задачи по водоснабжению. Сочетает в себе высокое качество сборки и довольно доступной цены.
  • Speroni. Представленный серией SPM и SPT. Данные серии насосов также можно подключить к автоматическому пульту управления и регулировать скорость подачи воды и давление. Эти насосы можно подключать к сети 220В (SPM) и 380В (SPT). Этого производителя можно смело отнести к среднему классу, достойное качество сборки и доступная цена.
  • Ebara. Это насосы серии 3ТР (3-х дюймовые), производятся с высококачественной нержавеющей стали с многоступенчатым механизмом роботы. Данную серию тоже можно подключать к сети 220В/380В и устанавливается элементы автоматики для автономной роботы насоса. Данный бренд также очень востребован на рынке и сочетает в себе высокое качество и достойную цену.
  • Grundfos. Представлен серией SQ-SQE. Это серия 3-х дюймовых скважинных насосов с многоступенчатым механизмом роботы, изготовлены из качественной нержавеющей стали. Также на них можно установить элементы. Данный производитель представляет собой премиум класс как сборки и качества, так и цены.

Особенности вышеуказанных брендов:

  • Конструкция насоса предполагает полную изоляцию управляющей электроники и электродвигателя от проточной части. Прочный кожух электродвигателя обеспечивает надежную защиту и охлаждение перекачиваемой жидкости;
  • Легкость управления автоматикой насоса;
  • Защита от сухого хода и перепада напряжения в сети от 150В до 315В;
  • Плавный пуск.

Будьте внимательны!!! Если выбрав скважинный насос слишком мощный, а дебета скважины не хватает, необходимо установить защиту от сухого хода, чтобы избежать поломок насоса при отсутствие воды в скважине.

Описание технических параметров для подбора скважинного насоса

  • Глубина скважины – глубину скважины можно измерять при помощи веревки или лески с грузом, опустить леску в скважину и когда вы почувствуете, что леска дошла и коснулась дна скважины (начнет провисать) зафиксировать и сделать отметку на леске. При помощи рулетки измерять длину, это и будет глубина скважины. От глубины скважины будет зависит какой мощности насос выбирать, так как глубина скважины будет непосредственно влиять на напор воды.

Диаметр скважины – выбирая насос и его диаметр стоит учитывать диаметр скважины, насос должен быть минимум на 10 мм меньше чем диаметр скважины, чтобы насос смог свободно опустится в скважину. Также диаметр можно измерять при помощи линейки или рулетки

  • Статистический уровень воды – это зеркало воды. Необходимо знать данный параметр, для правильного монтажа насоса в скважину. Проще говоря на какую глубину опускать насос. Определить статистический уровень воды можно так, как и глубину скважины, но только опускать груз надо не к дну скважины, а к поверхности воды это и будет зеркало воды.
  • Динамический уровень воды – это оптимальный уровень воды «глубина погружения насоса» для эксплуатации и безопасной работы насоса в скважине. Если правильно погрузить насос в скважину, и правильно рассчитать этот параметр то это позволит уберечь насос от «сухого хода» и продлить его эксплуатацию.
  • Дебет скважины – запас воды в скважине «производительность». Это фактор нужно точно знать так как, если поставить слишком мощный насос есть вероятность что скважина не будет успевать набираться водой, что может привести к работе насоса в сухую, если у вас нет защиты от сухого хода. А это как показывает практика заканчивается плохо для насоса и влечет за собою выход из строя насосной части и мотора. Учитывая эти параметры, вы сможете уберечь насос от поломки, а себя от неожиданных проблем с водоснабжением и покупкой нового насоса.
  • Напор – для правильного расчета напора «высоты водного столба» надо добавить к глубине скважины 30 и к всей общей длине трубопровода нужно добавить еще 20%.

Hreo – высота от места ввода в дом от уровня установки насоса.
Hсвоб – минимальный свободный напор, который должен оставаться для нормальной работы автоматики 30 метров.
S – 20% длина всего трубопровода от установки насоса в скважине к входу в дом.
Нтр = Hсвоб + S + Hreo
Пример:
Hreo = 50 метров (от скважины и к вводу в дом трубопровода),
S = 20 метров (общая протяжность трубопровода 100 метров, берем 20%),
Hсвоб = 30 метров
55+30+20=105 метров (подходит насос с максимальным напором 105 метров).

  • Производительность – в каждого потребителя свои задачи и подобрать универсальную формулу производительности невозможно, но все же есть нормы, по которым принято руководствоваться при выборе насоса.
    Принято считать, что на одну точку расходуется 0,5 м3/час, в основном одновременно работает 3-4 точки, таким образом производительность насоса должна быть от 1,5 м3/час до 2м3/час. Важно не добавляйте все точки потребления, а только те которые будут работать одновременно. Если у вас насос будет использоваться еще и для полива, то необходимо и этот фактор добавить к общей производительности.

Выбираем скважинный насос или как разобраться во всех этих насосах.

Индивидуальное водоснабжение уже давно не предмет роскоши избранных. Оно доступно всем и каждому. На рынке представлено огромное количество разнообразных насосов различных производителей. В этой статье мы поговорим о погружных насосах для скважин или скважинных насосах. Точнее о том как, будучи не специалистом по насосному оборудованию, выбрать подходящий скважинный насос. У разных производителей методики различаются в деталях, но в целом и общем – концепция одна.

Самой важной характеристикой скважинного насоса, да и насоса любого другого назначения и типа является его напорно-расходная характеристика. Она показывает зависимость напора (т.е. давления) и моментального расхода воды. У всех без исключения насосов – чем больше напор, тем меньше расход воды. И наоборот, при увеличении расхода воды, уменьшается напор.

Для того что бы правильно выбрать насос Вам нужно определить как раз эти две величины.

Определим необходимый напор


Напор измеряется в метрах. Для того что бы получить величну напора которой должен создать насос нам необходимо сложить:

Глубину установки насоса в метрах
Горизонтальное расстояние до самого дальнего потребителя в метрах деленое на 10.
Рабочее давление в атмосферах умноженное на 10 (1 атм = 10м водяного столба)

Расстояние от земли до самого высокого потребителя.
Суммарное значение и будет искомый напор.
Например: глубина установки насоса – 20м, самый дальний потребитель в 10 метрах от скважины, самый высокий потребитель на высоте 3 метра, а рабочее давление хочется получить в 2,5 атм.

Итак, считаем: 20+1+3+25=49м.
Запоминаем эту цифру.

Определяем возможный моментальный расход


Для этого воспользуемся таблицей стандартных величин расхода для различных потребителей:

Душ — 6 л./мин.
Ванна — 6 л./мин.
Кран/умывальник — 3 л./мин.
Унитаз — 3 л./мин.
Стиральная машина — 7 л./мин.
Посудомоечная машина — 7 л./мин.
1 точка полива — 8 л./мин.
Далее Вам необходимо оценить сколько потребителей могут работать одновременно. В обычном доме это одновременно может быть:

1 кран на кухне, стиралка, душ и допустим полив 1 точка.
Считаем: 3+7+6+8=24 л/мин
Запоминаем и эту цифру.
Осталось самое малое.

Диаметр и дебет скважины


Берем паспорт скважины и ищем в нем две величины. Первое – это внутренний размер обсадной трубы в миллиметрах. Вы же понимаете что насос диаметром 100 мм, просто не влезет в трубу с внутренним диаметром 80мм.

Диаметр насоса должен быть на 4-5 мм меньше диаметра обсадной трубы. Это минимальный зазор. Он может быть больше.

Второй параметр из паспорта скважины – максимальный дебет скважины. Обычно он дается в метр кубический в час. Но может быть и в других величинах. Можете перевести в литры в минуту сами, а можете воспользоваться конвертором величин, коих полно на просторе интернета.

Зачем нам нужен дебет скважины? Затем, что бы не поставить слишком производительный насос туда и исключить вероятность осушения скважины. Во-первых это крайне негативно скажется на сроке эксплуатации насоса, а во-вторых это может испортить скважину. «Золотым правилом» считается что максимальная производительность насоса при нужном вам напоре не должна превышать 90% дебета скважины.

Например: дебет скважины 3 кубометра в час. Переводим в литры в минуту, это будет 49,9.

Напомню, наш расчетный напор 49 метров, а расчетный расход 24 литра в минуту. Значит наш насос должен при напоре 49 метров обеспечивать расход не меньше 24 литров в минуту, но не более 45 литров в минуту.

Бывают ситуации когда расчетный расход воды превышает дебет скважины. В такой ситуации насос надо выбирать исходя из дебета скважины за вычетом 10%. А в эксплуатации учитывать то что Ваши «хотелки» превышают возможности скважины и ограничивать расход воды. Ничего страшного не случиться, просто рабочее давление в системе будет падать пропорционально превышению расходных возможностей насоса.

Хочется особо отметить: на самом деле выбор насоса для скважины требует учета гораздо большего числа параметров. Но основываясь на собственном опыте и опыте наших партнеров мы вывели некие усредненные величины типового использования систем водоснабжения и разработали данную методику совместно с производителем отличных скважинных насосов Aquario. Данная статья не сделает Вас профессионалом, но она дает Вам возможность оценить и выбрать насос самостоятельно, если Ваша система не имеет каких-то специфических условий или задач.

В любом случае, если Вы сомневаетесь в правильности выбора или Вам не очень хочется вникать в расчеты, Вы всегда можете обратиться за помощью к нам и мы с большой радостью поможем, расскажем, а если надо то и покажем, пожалуй, лучшие скважинные насосы Aquario.

В следующих циклах статей мы рассмотрим какие существуют варианты организации индивидуального водоснабжения, что, помимо насоса, необходимо для правильной организации водоснабжения и комфортной эксплуатации, и многое другое.

Насосы для скважин как выбрать / «Лавка Сантехника»

 Как правильно подобрать скважинный насос

Чтобы правильно подобрать скважинный насос, нужно иметь информацию об источнике водоснабжения и о наибольшем расходе воды.



Максимальный расход воды равен сумме нормативных расходов воды всех сантехнических приборов, находящихся в доме. Это может быть раковина, душ, унитаз, душевая кабинка, посудомоечная и стиральная машины и т.п.



Так, к примеру, если в доме подключены 2 раковины, ванная, унитаз и стиральная машина, максимальный расход воды будет равен 2*10+15+5+12= 62 л/мин.



В том случае, если источником водозабора является скважина, подбор насоса нужно осуществлять после того, как она будет сооружена и будет выдан ее паспорт. Паспорт обязана выдать организация, осуществляющая ее бурение. В нем указываются следующие характеристики:

 производительность,
 зеркало воды,
 диаметр,
 глубина.

Учтите, что наибольший расход воды должен быть на 5-10% меньше производительности скважины. Иначе работа скважинного насоса будет способствовать понижению зеркала воды ниже поглощающей части насоса. В результате этого насос рискует работать без воды, что чревато серьезными поломками. Помимо этого при расходе воды, превышающей производительность скважины, возможен размыв горной породы в области очистки и засор фильтра скважины, разрушение скважины.

Итак, если для нашего примера максимальный расход воды равен 62 л/мин, производительность скважины должна быть не менее 4 кубометров в час.



После определения максимального расхода и его соответствия параметрам скважины, нужно определить максимальный напор. Он определяется в зависимости от расстояния по вертикали и горизонтали от источника водоснабжения до самой высокой точки забора и необходимого давления в этой точке.

В среднем потери составляют от 0,2 до 1,5 атм. Узнать точное значение можно в паспорте, идущем на насос. Для примера используется паспорт погружного насоса Джилекс Водомет ПРОФ.

Подача

Потери напора в трубопроводах из ПНД на каждые 100 м

л/ч

л/мин

л/сек

Диаметр труб, мм

12,5

20

25

32

9,0

150

2,50







25,11

7,5

125

2,08





70,41

17,93

6,0

100

1,67





46,49

11,9

5,4

90

1,50





38,3

9,828

4,8

80

1,33





30,87

7,94

4,2

70

1,12



76,49

24,18

6,231

3,6

60

1,00



57,74

18,28

4,718

3,0

50

0,83



41,4

13,14

3,403

2,4

40

0,67



27,66

8,82

2,29

2,1

35

0,58

91,54

21,75

6,49

1,811

1,8

30

0,50

69,34

16,5

5,277

1,379

1,5

25

0,42

49,93

11,91

3,834

1,004

1,2

20

0,33

33,53

8,035

2,588

0,677

0,9

15

0,25

20,11

4,862

1,57

0,416

0,6

10

0,16

9,91

2,407

0,784





На участке есть скважина, в паспорте на которую указаны следующие данные:

 глубина – 35 м,
 динамический уровень воды – 15 м,
 расстояние до дома – 25 м,
 количество этажей в доме – 2 этажа,
 количество подключенных сантехнических приборов: 1 раковина, 1 ванна и 1 унитаз,
 производительность скважины – 4 м3/ч или 66,7 л/мин.

Характеристики трубопровода:

 диаметр труб ПНД в скважине и трубопроводе 25 мм,
 длина трубопровода в скважине – 25 м,
 длина трубопровода от скважины до дома – 15 м,
 самая высокая точка водозабора – 6 м (по 3 метра на каждый этаж),
 материал труб – ПНД.

Итак, в первую очередь находим наибольший расход: 10+15+5=30 л/м.

Далее из таблицы находим Khp. Расходу 30 л/м и диаметру труб 25 мм соответствует значение 5,277. Значит, коэффициент потерь напора на один метр составит 5,277/100 = 0,052

Берем стандартное давление в системе в 3 атм.: К = 3 атм.

h3, h4, h5 и S известны: 15 м, 6 м, 25 м и 15 м соответственно.

Используя вышеприведенные формулы, находим потери напора по длине трубопровода:

Hp = (h5 + S) • Khp = (25 + 15) • 0,052 = 2, 08 м.

Перепад высот от уровня воды до самой высокой точки водозабора: Hreo = h3 + h4 = 15+6= 21 м.

Вычислив все неизвестные, определяем требуемый напор:

Hmax = Hreo + Hp + K = 21+2,08+3 = 26,08 м. Округляем до 26 метров.

Итак, расчетная максимальная напорная характеристика системы водоснабжения составила 26 метров.

Этим характеристикам соответствует, к примеру, скважинный насос Водомет 55/75 или GRUNDFOS SQ 2 – 35.

При использовании рассматриваемого изделия в автоматической системе с реле давления, его работа будет происходить так: при падении давления в системе водоснабжения ниже заданной границы (к примеру, 1,4 атм.), реле давления включает насос, который будет качать воду. При закрытии всех потребителей насос будет продолжать работу до тех пор, пока давление в системе не достигнет верхней границы (к примеру, 3 атм.). При открытии потребителей излишнее давление, образовавшееся к гидроаккумуляторе, будет вытеснять воздух, в результате чего давление начнет снижаться и когда достигнет нижней границы, насос включится вновь.

Как выбрать скважинный насос (часть 1)

Подбор и монтаж скважинного насоса (часть 1)

После того, как вам пробурили скважину, первым становится вопрос подбора модели насоса. Так как скважины бурят разного диаметра, то в первую очередь насос нужно выбирать исходя из диаметра скважины. В среднем, для погружных насосов скважины бурят от 110 мм до 230 мм. Когда бурильщики закончили скважину и прокачали ее, у вас остается паспорт на нее, где указываются все ее характеристики и параметры.

В частности это:

  • Глубина (общая) метры;
  • Диаметр мм;
  • Статический уровень воды (Рис.1. (1)) метры — это уровень воды, который устанавливается в скважине, когда насос не качает воду более часа. Т.е. уровень воды в скважине уравновешен с уровнем воды в водоносном слое земли (принцип сообщающихся сосудов).
  • Динамический уровень воды (Рис.1. (2)) метры — это уровень воды при работающем насосе. Он может меняться в зависимости от мощности насоса, и зависит от скорости заполнения скважины.
  • Дебит (количество воды, которое может выкачать насос) метры.


Рис.1. Уровень воды: 1- статический; 2- динамический.

Если насос приобретается на замену старому и вышедшему из строя, то необходимо учитывать возраст трубопровода, тип обратного клапана, уровень отложений ржавчины и ила в трубах, так как эти факторы существенно влияют на коэффициент трения воды в трубах. Тем самым уменьшая напор на выходе. С тонкостями подбора насоса можно ознакомиться на странице нашего сайта: «Как правильно подобрать насос или …»

При выборе насоса необходимо опираться не только на характеристики скважины, но и на требуемые вам условия. В частности это:

  • напор, который должен выдавать насос, чтобы обеспечить ваши потребности. Измеряется он в метрах, либо атмосферах. Соотношение: 10 метров = 1 атмосфера.
  • подача воды (м³/ч). В среднем, на одну семью из трех человек необходимая подача ~ 1,5-2 м³/ч.

Для расчета необходимого и достаточного вам напора определите сначала, с какой глубины необходимо качать воду и какое расстояние от насоса до верхней точки забора воды. Расчетная формула общего напора будет иметь вид:

Глубина погружения насоса (10 метров= 1 атм) + 3 атм на автоматику + необходимое давление на выходе.

Например насос погружаете в скважины на глубину 40 метров, требуемое давление на выходе у вас 3 атмосферы, тогда общий напор должен быть: 4+3+3= 10 атм.

Как выбрать насос для скважины — профессиональные рекомендации по подбору

Никаких сомнений не вызывает тот факт, что питьевая вода, оказывает непосредственное влияние на здоровье человека и чем она качественнее, тем более положительный эффект она несёт. Априори это известно всем и также известно, что богатая микроэлементами вода, обладающая живительной силой для организма, идёт из недр земли. Но как поднять такую воду на поверхность? Ведь далеко не везде имеются природные ключи с родниковой водой. Выход есть — это применение в автономных системах водоснабжения скважинных насосов.

Вышепредставленные (слева → направо) скважинные насосы, благодаря высоким рабочим характеристикам, пользуются заслуженным доверием у отечественного потребителя:
Speroni SPS-1818 и Belamos TF-60.

Современный рынок скважинных насосов представлен широким ассортиментом: вы можете приобрести как промышленные мощные насосы для скважины, так и бытовые версии, предназначенные для использования в индивидуальных системах водоснабжения загородного дома и приусадебного участка. В данной статье мы подробно и обстоятельно расскажем о том, как выбрать лучший насос для скважины.

Скважинные насосы являются незаменимым оборудованием в дачных и коттеджных поселках, где в наличии уже имеются скважины или же предполагается их бурение. Заменяя центральную водопроводную систему, скважина предоставляет пользователю те блага цивилизации, без которых трудно представить современную жизнь: как то принятие ванны, душа, стирка и приготовление пищи. Самое главное, что этой воды хватит на всё и её качество будет отменным, ведь не зря артезианская вода по праву считается самой чистой.

Казалось бы, стоит только приобрести скважинный насос, и вы сразу становитесь единоличным обладателем высококачественного бесперебойного водоснабжения. Но, как и было отмечено ранее: современный рынок богат насосами самых различных марок и ещё более разнообразных характеристик. Какой насос для скважины выбрать, который нужен именно вам и при этом не прогадать? Рассматривая все нюансы, мы поможем вам сделать профессиональный выбор, отвечающий всем индивидуальным требованиям и пожеланиям.

Но прежде чем ответить на вопрос, какой скважинный насос выбрать, давайте рассмотрим, что представляет собой данный агрегат.

Скважинные насосы — это устройства вытянутой цилиндрической формы, предназначенные для подъёма чистой питьевой воды из скважин, колодцев и шахт. В своём большинстве они имеют схожую конструкцию, в которой основой служат одно- или трёхфазные электрические двигатели. В верхней части насоса размещено специальное крепление для фиксации троса. Нижняя часть оснащена решёткой-фильтром — именно здесь происходит водозабор из скважины. По роду эксплуатации скважинные насосы постоянно находятся в воде, поэтому их корпус выполнен из материалов особо стойких к воздействию коррозии. Как правило, это нержавеющая сталь или пластик.

По принципу действия скважинные насосы делятся на два типа:

  • Центробежные — представляют собой всасывающий центробежный механизм, состоящий из камеры и нескольких последовательно расположенных друг за другом рабочих колёс, число которых может варьироваться от 1 до 4 в зависимости от эксплуатационных характеристик модели. Напор струи обеспечивается за счёт вращения колёс, причём каждое последующее колесо увеличивает напор. Одно из главных достоинств центробежных насосов — высокие рабочие характеристики при сравнительно компактных размерах. Из преимуществ также стоит отметить длительный срок службы и универсальность.
  • Всасывающие — принцип работы данных насосов основан на работе электромагнита и вибрирующего механизма. Вызывая высокочастотные колебания, электромагнит приводит в действие вибратор, который в свою очередь действует на специальную мембрану, тем самым инициируя работу поршня. В отличие от центробежных, всасывающие скважинные насосы стоят значительно дешевле, но вместе с тем обладают гораздо меньшей производительностью. К тому же, при длительном использовании таких насосов высокочастотные колебания постепенно разрушают стенки скважины. Поэтому оптимальным и недорогим решением вопроса: «Какой насос лучше для скважины при непродолжительном использовании?» будет приобретение всасывающего насоса.

Важно Вне зависимости от модели и производителя, все скважинные насосы очень чувствительны к качеству воды. В перекачиваемой среде не допускается наличие твёрдых и волокнистых инородных включений. Содержание песка не должно превышать 100 мг/м³. В противном случае из-за интенсивного абразивного воздействия агрегат быстро выйдет из строя. Запрещено перекачивать химически активные и агрессивные составы, горючие и взрывоопасные жидкости, минеральные масла и маслосодержащие вещества.

При выборе насоса для скважины первостепенное значение имеет диаметр источника воды. Если покупка агрегата связана с будущим появлением скважины на участке, то лучше заранее позаботиться о выборе диаметра обсадной трубы. Если же насос приобретается под готовую скважину, необходимо проследить за соответствием диаметров трубы и скважинного насоса.

Интересно На сегодняшний день существует три стандартных типоразмера скважин: 3-х дюймовые (75 миллиметров), 4-х дюймовые (100 миллиметров) и скважины более 4-х дюймов.

Бурение скважины лучше доверить профессионалам, у которых имеется не только специализированное оборудование, но и соответствующий опыт. Пользуясь услугами таких организаций, вы избавляете себя от многих проблем. Более того, что очень важно, по завершению работ вам на руки будет выдан индивидуальным паспорт, с указанными характеристиками пробуренной скважины. Эти данные послужат основой при покупке соответствующего оборудования.

Таким образом, при выборе скважинного насоса, первое, на что следует обратить внимание — это диаметр обсадной трубы, зная его, вы без проблем сможете определить поперечные размеры будущего насоса. Но учтите, чтобы обеспечить длительное и бесперебойное функционирование, между стенками скважины и корпусом насоса необходимо обеспечить зазор от 10 до 30 миллиметров в зависимости от модели агрегата.

Следующим показателем при подборе скважинного насоса является дебет скважины иными словами её производительность. Необходимо чтобы эксплуатационные характеристики скважинного насоса соответствовали доступному объёму воды. Если же этим пренебречь, то в будущем вполне вероятны аварийные остановы оборудования и работа на «сухом» ходу.

Интересно Производительность можно определить самостоятельно при наличии вихревого насоса, как плюс вы не только узнаете дебет скважины, но и предварительно её прокачаете.

Следующим важным фактором при выборе погружного насоса для скважины является статический и динамический уровень воды. Важно это потому, что в течение года вода внутри скважины подвержена естественным колебаниям, которые зависят от множества факторов, например засуха, обильные дожди. Эти колебания могут быть в пределах от 1 до 8 метров, что довольно ощутимо. Поэтому при установке насоса необходимо учитывать эти данные и монтировать оборудование на пару метров ниже минимальной отметки уровня воды — эта превентивная мера избавит агрегат от работы «на сухую» при обмелении скважины.

Перечислив основные критерии выбора глубинного насоса для скважины, можно переходить к подбору необходимой модели. Здесь нам нужно соотнести необходимую потребность в воде с условиями её доставки до точки водоразбора. Поэтому первое, что нужно знать это производительность насоса, то есть его способность перекачивать определенный объём жидкости за конкретно взятый промежуток времени. Разобравшись с производительностью, далее следует рассчитать требуемый напор. Для этого нужно сложить глубину скважины, длину горизонтальной трубы, расстояние от земли до самой высокой точки водозабора, а затем умножить на коэффициент водопроводного сопротивления. Производя расчеты, также стоит учитывать, что в индивидуальных водопроводных системах часто используются накопительные ёмкости, с которых и идёт дальнейшее распределение воды. А такие накопители требуют создания определенного давления внутри ёмкости, в противном случае система водоснабжения функционировать не будет. Более подробно о расчёте насоса для скважины с наглядными примерами читайте тут.

Итак, мы разобрали все критерии выбора насоса для скважины, ответили на вопрос какой скважинный насос лучше при кратковременной или продолжительной эксплуатации. На основе этой информации вы сможете сделать правильный выбор насосного оборудования. Если после прочтения данного материала, у вас остались вопросы или вы не уверены какой насос для скважины идеально подойдёт именно под ваши требования, то обязательно позвоните нам.

Рекомендуем также прочесть:

Как выбрать скважинный насос. Выбор скважинного насоса

Необходимость в подъеме воды с глубины более 9 метров привела к необходимости создания скважинных погружных насосов. Насосы этого типа появились сравнительно недавно по отношению к насосам других типов.
Существую два типа подземных вод – грунтовые и артезианские. Артезианские воды расположены на достаточно большой глубине и находятся под слоем известняка. Все воды, что выше слоя известняка, называют грунтовыми водами.

Для использования грунтовых вод часто копают колодцы, обычно глубиной не более 25 метров. Такая максимальная глубина обусловлена сложностью земляных работ и экономической целесообразностью.
Если вода залегает на глубине более 25 метров, для доступа к ней используют скважины диаметром от 3 до 4 дюймов в случае частного использования (для промышленной добычи воды существуют скважины диаметром 12 дюймов и более).
Естественно, чем больше диаметр скважины, тем дороже она стоит. Но, с другой стороны, скважинный насос диаметром 3 дюйма стоит гораздо дороже насоса на такие же параметры, но диаметром 4 дюйма. Очень важно при выборе диаметра будущей скважины следует это учитывать, т.к. при определенных значениях глубины скважины в каких-то случаях дешевле будет скважина и насос диаметром 3 дюйма, а в других – диаметром 4 дюйма.
Бытовые насосы для скважин выпускаются трех типов: вибрационные («Малыш», «Ручеек» и т.п.), центробежные многосекционные («Скважина»,  «Водомет»,   ZDS,  SQ и т.п.),  винтовые (Скважина-ГВ 33/70),   вихревые (4SKm 100E).

Существуют так же специальные насосы для колодцев. Их отличительной особенностью является больший диаметр по сравнению со скважинными (обычно их диаметр от 150 мм), наличие рубашки охлаждения, встроенный поплавковый выключатель (нужен для отключения насоса, если в колодце закончится вода).
На нашем сайте такие насосы представлены марками  «Колодец», Водомет 150/45А (60А),  NKm,  CS-900M).

Выбор типа насоса зависит от следующих параметров:
— концентрации примесей (частиц песка и т.п.) в воде,
— производительности,
— напора,
— размеров и веса насоса,
— диаметра скважины,
— диаметра и длины подающей трубы,
— необходимостью использования автоматики,
— цены.

Например, если в воде содержится большое количество песка, то более надежно будет работать винтовой или мембранный насос. Вихревой насос в таких тяжелых условиях быстро выйдет из строя.
Если требуются минимальные размеры, то ими обладают вихревые насосы и вибрационные (мембранные).
В случае, если нужен напор более 40 метров, используют только центробежные многосекционные насосы.
Самые дешевые скважинные насосы – вибрационные. Но для работы с автоматикой управления вибрационные насосы использовать нежелательно (хотя в интернете достаточно предложений автоматического водоснабжения на базе таких насосов).

Большое значение в определении напора насоса играет длина и диаметр напорной трубы. Узкая труба сильно увеличивает сопротивление потоку, что требует увеличения напора насоса. Некоторые люди, желая сэкономить на стоимости трубы, покупают трубу меньшего диаметра, чем требует гидравлическая система. В результате, для обеспечения требуемого давления в доме, нужно устанавливать насос с большим напором, чем требовалось бы при установке трубы правильного диаметра, что ведет к удорожанию насоса и якобы экономия в итоге выходит боком.

Если же параметры насоса рассчитывались под трубу одного диаметра, а установили меньшую, то возможны такие варианты:
— насос будет работать с заниженной производительностью,
— насос не будет выдавать требуемое давление,
— двигатель насоса будет работать с перегрузкой, что может привести к выходу его из строя.

При выборе скважинного насоса следует помнить, что электродвигатель охлаждается окружающей его водой. То есть нельзя насос диаметром 3 дюйма (75 мм) устанавливать в скважину диаметром 115 мм или в колодец, так как для охлаждения электродвигателя необходимо создать поток воды, имеющий определенную скорость (для «уноса» выделяемого тепла потоком откачиваемой воды). Этот параметр рассчитывается в зависимости от характеристик насоса.

Минимально допустимый диаметр насоса для уже имеющейся скважины можно рассчитать по формуле:
D(насоса) = (D (скважины)² — 1,27 х Q/V),
Где:
D (насоса) — минимальный внутренний диаметр электродвигателя скважинного насоса,
D (скважины) — диаметр скважины,
Q — расчетный расход насоса,
V — минимально допустимая скорость воды на поверхности электродвигателя .

Если все же есть необходимость установки скважинного насоса в колодец (или в скважину большого диаметра), то на насос ставят специальную рубашку, через которую протекает вода и охлаждает насос. Или просто выбирают насос, у которого конструктивно предусмотрена рубашка охлаждения (например, у насосов «Водомет»).

Самое главное правило при выборе и установке насоса – НЕ ЭКОНОМИТЬ на качестве насоса, автоматике и монтажниках.

Основными причинами выхода насоса из строя являются:
— работа без воды,
— скачки напряжения в сети,
— большое количество песка в воде (чрезмерный износ рабочих колес или заклинивание насоса),
— частые включения/выключения насоса (например, если установлена автоматика и есть течь в трубах).
— неквалифицированная установка и эксплуатация.

Для предотвращения этих неисправностей следует выбирать насосы, в которых есть встроенная защита (например, во всех насосах фирмы ZDS есть защита от всех перечисленных напастей DRP), либо устанавливать дополнительно специальный шкаф – станцию управления насосом, которая будет отслеживать возможные неисправности и защищать насос от выхода из строя. Экономия на защите, как правило, приводит к преждевременному выходу из строя насоса.
В целом, если помнить обо всех вышеперечисленных нюансах монтажа и эксплуатации скважинных насосов, вполне реально самостоятельно установить и наладить работу системы водоснабжения. Здравый смысл и знание законов физики помогают во всех сомнительных ситуациях. Наши специалисты всегда дадут грамотную консультацию и правильно подберут любое насосное оборудование.

Как правильно подобрать насос для скважины. Расчет и монтаж

Как правильно подобрать насос для системы автономного водоснабжения, какие параметры надо учитывать и на какие моменты нужно обратить внимание? Об этом мы вам расскажем в этой статье.

В первую очередь по подбору насоса надо следовать рекомендациям, которые есть в паспорте на Вашу скважину (дебит, глубина загрузки, внутренний диаметр труб). Для начала насос подбираем по внутреннему диаметру обсадных труб скважины. Об этом подробно мы останавливаться не будем, потому что об этом рассказано в нашей статье об обсадных трубах.
Хочу напомнить только одно: не ставьте насос минимальными зазорами между насосом и стенками обсадных труб, чем больше зазоры, тем больше гарантия, что при замене насоса вам удастся его поднять.

Производительность и напор центробежного насоса

Насос должен соответствовать дебиту вашей скважины. Это производительность насоса с глубины тех метров, на которые он загружен ( см. паспорт на насос). Производительность не должна быть больше дебита скважины. Например, если дебит скважины 3 куб. метра в час, то производительность насоса должна быть не больше 2,5 – 2,8 куб. метров в час. Иначе насос будет выхватывать воду, и работать в сухую. Если есть защита от сухого хода она будет постоянно срабатывать, отключая насос, так или иначе вся система не будет работать.
Насос должен быть правильно подобран по напору, т.е. насос должен поддерживать в вашей системе водоснабжения нужное давление. На что нужно обратить внимание при подборе  этого параметра. Существуют формулы, по которым можно произвести расчеты, мы расскажем, как это сделать проще и быстрее. Итак, система водоснабжения хорошо работает при давлении в интервале 2-3,5 атмосферы. Значит нужно, чтобы насос  стабильно, без труда поддерживал это давление. Мы знаем, что столб воды в 10 метров дает давление в одну атмосферу. Например, загрузка насоса на 30 метров  равна давлению 3 атмосферам на подъем воды, высота от уровня земли до самого верхнего потребителя (санузел второго этажа) 5 метров равна 0,5 атмосферы.  Также прибавим  3,5 атмосферы  в системе водоснабжения и произведем подсчеты.  3 атмосферы на подъем + 0.5 атмосферы высота от уровня земли + 3,5 атмосферы давление в системе = 7 атмосферам. Потери при подаче воды по горизонтали примерно равны 1 атмосфере на 100 метров. Вряд ли кто-то бурит скважину дальше 10-15 метров от дома. Поэтому мы не будем учитывать эти потери, также как и сопротивление в трубах в зависимости от материалов из которых они изготовлены и т.д.

Теперь, чтобы насос работал с запасом мощности и легко достигал максимального значения давления в системе, а также сглаживал все не учтенные нами погрешности, такие, как расстояние по горизонтали, низкое напряжение и т.п., мы прибавим 2 атмосферы. Итого получаем 9 атмосфер. А так как одна атмосфера – это столб воды 10 метров, то 10 метров х 9 атмосфер = 90 метров. Значит, под скважину с загрузкой насоса на 30 метров нам нужен насос с подъемом воды не ниже 90 метров.

Теперь определим, какой насос нам нужен по подаче воды. Если учесть, что насос производительностью 3 куб. метра в час обеспечивает работу со стабильным  давлением 5-6ти одновременно открытых водопотребителей. Подсчеты ведем так. Например, работает стиральная машина, посудомоечная машина, душевая кабина и т.д. Если вам этого мало, значит, берем насос большей производительности, если позволяет дебит скважины. Если не позволяет дебит скважины, значит надо сгладить пиковое потребление за счет увеличения  объема гидробака.  Производительность насоса всегда можно найти в их паспорте.

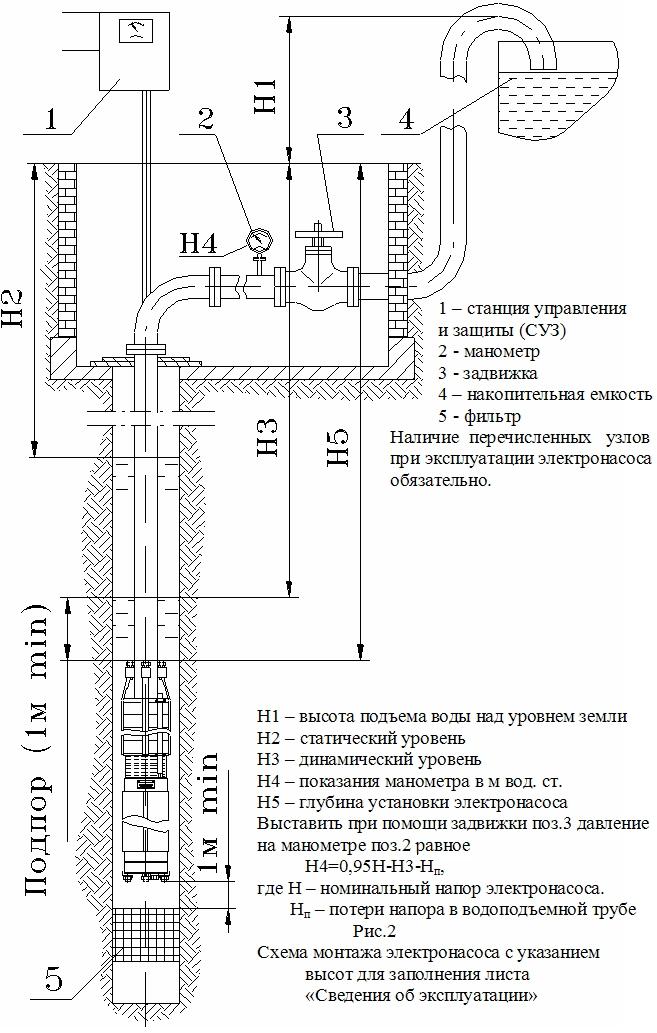

Монтаж погружного насоса в скважину

Хотелось предостеречь вас от неправильных действий при загрузке насоса в скважину. Иногда в некоторых статьях, которые мне встречались в интернете, рекомендуют опустить насос на забой  (на дно скважины) а потом приподнять его и это будет место установки насоса. Это самое безграмотное действие, которое можно совершить в процессе установки насоса. Те, кто так рекомендует, люди, скорее всего далекие от этих тем. То, что допустимо сделать в колодце, нельзя делать в скважине. Конструкции всех скважин разные. Такими действиями вы рискуете получить прихват насоса и вывести скважину из строя. Даже если вам удастся, обратившись в буровую организацию, отремонтировать ее – это будут большие хлопоты и финансовые расходы. Настоятельно советуем, соблюдайте рекомендации по глубине загрузки насоса для вашей скважины.

В конце нашей статьи хотелось сказать о тех, кто подбирает насос только для полива, т.е. будет использовать его как летний вариант водоснабжения. Так как насосу не нужно поддерживать постоянное давление в системе водоснабжения, оставляем метры на подъем, например: 30 метров +  20 метров на стабильную работу. Значит насос, который, нужен для полива с загрузкой на 30 метров, должен быть с подъемом воды от 50 метров и выше.

Выбор правильного скважинного насоса — Ассоциация скважинных вод Южной Африки

Что вы планируете делать с водой, которую вы качаете из своей скважины? Вот несколько примеров приложений, которые мы видим на BWA:

Для каждого из этих различных приложений требуются разные насосы.

Скорость потока и давление

Независимо от области применения, все сводится к двум основным факторам — количеству воды, которое необходимо перемещать (или потоку), и давлению, которое необходимо создать, чтобы вода доставлялась туда, где она необходима.

В зависимости от вашего применения вы будете иметь представление о том, к какой скорости потока и давлению вы стремитесь. Например, для системы полива сада с микроструйными форсунками потребуется высокое давление, но меньший расход; полив из шланга потребует более низкого давления, но большого расхода; и если вы наполняете резервуар, вы, вероятно, сможете обойтись низким давлением и низким расходом.

Дальность откачки

Вода начинается под землей и в конечном итоге доставляется насосом в конечную точку.Этот путь состоит из нескольких этапов:

  • От земли до верха скважины (глубина скважины)

  • От верха скважины до точки доставки (горизонтальное расстояние)

  • От верха скважины до самой высокой точки вода будет закачиваться до (отметки земли)

Глубина скважины

Подрядчик сможет сказать вам среднюю глубину воды в вашей скважине.Перекачивание воды по вертикали требует больших усилий, поэтому для глубокой скважины потребуется гораздо более мощный насос, чем для неглубокой скважины. Ориентировочно вам потребуется 1 бар давления на каждые 10 м скважины.

Горизонтальное расстояние

После того, как вода перекачана вертикально из-под земли на поверхность земли, ее необходимо доставить до конечной точки. Чем дальше эта конечная точка находится от верха ствола скважины, тем большее давление требуется.

Отметка земли

Если есть разница в высоте между верхом ствола скважины и конечной точкой воды (отметка земли), то это также следует учитывать при выборе насоса, так как это потребует дополнительной энергии от насоса. .

Скорость пополнения скважины

Имейте в виду, что глубина воды является средним измерением. Уровень воды в скважине будет падать, когда она откачивается из скважины, и повышаться, когда она пополняется (подробнее о подпитке скважины здесь). Скорость подпитки скважины также следует учитывать при выборе насоса, особенно если приложение предусматривает обезвоживание.

Выбор подходящего погружного насоса для колодца. — Oakville Pump Service

Теперь вы, наверное, спрашиваете.Хорошо, я понял, выбор насоса, просто глядя на мощность, может быть очень проблематичным, так что мне делать? Как мне узнать, какое давление или расход требуется? Мы рады, что вы спросили! Подождите, потому что сейчас мы собираемся помочь вам понять, как рассчитать расчетную точку, а затем выбрать насос на основе расчетной точки, а затем мы закончим, приведя несколько примеров насосов, доступных в Интернете, которые кажутся сбивающими с толку и помогут вам некоторые инструменты, которые вам понадобятся, чтобы разобраться в этом.

Расчет базовой проектной точки.

Как мы только что упомянули, расчетная точка для погружного скважинного насоса — это сочетание того, какое давление насос должен обеспечивать, и количества воды, которое насос, как ожидается, будет подавать при этом давлении. Важно понимать разницу между потоком и давлением, потому что это совершенно разные аспекты гидродинамики.

Расход должен соответствовать количеству или количеству воды, которая течет за определенный период времени. В США это обычно измеряется в галлонах в минуту (GPM).Если вы хорошо можете производить 20 галлонов воды в минуту, это просто означает, что 20 галлонов воды доступны для извлечения из вашего колодца каждые 60 секунд.

Давление связано с силой, которую оказывает вода под действием силы тяжести, и измеряется в единицах давления. Давление воды, как и давление в шинах, в США измеряется в фунтах на квадратный дюйм (PSI). При работе с водой в нашей отрасли мы часто переводим давление в единицу, называемую «напор». Давление водяного напора просто означает, что мы говорим об единице давления, которая измеряется в футах вертикального водяного столба.Чем выше столб воды, тем больше будет давление! 1 фунт / кв. Дюйм = 2,31 фута напора. Это означает, что труба, резервуар или любой другой контейнер с водой, в котором находится 2,31 фута воды, будет оказывать давление в 1 фунт / кв.дюйм на дно этой трубы, резервуара и т.д. разница в размерах трубы, резервуара или контейнера; единственный фактор, влияющий на величину давления, — это высота воды в трубе, резервуаре или контейнере!

Вот несколько примеров, иллюстрирующих особенности проектирования:

-Джо Уотерману нужен насос для его колодца, который будет обеспечивать 15 галлонов в минуту для его дома / нужд ландшафтного дизайна.Его колодец глубиной 400 футов. Он также хочет, чтобы в доме было давление воды 60 фунтов на квадратный дюйм (140 футов). Джо понадобится насос, который может перекачивать 15 галлонов в минуту при давлении 540 футов (400 +140 футов) или 234 фунта на квадратный дюйм. (обратите внимание, что ‘- это сокращение от «футов»)

— Бетти Тинкер хочет перекачивать воду из своего колодца 5 галлонов в минуту глубиной 300 футов (130 фунтов на квадратный дюйм) вверх по холму в резервуар для хранения, который находится на 200 футов выше хорошо (87 фунтов на квадратный дюйм). Ей понадобится насос, который будет перекачивать 5 галлонов в минуту при давлении 500 футов (216 фунтов на кв. Дюйм).

Чтобы получить расчетную точку для вашего скважинного насоса, вы или ваш подрядчик по насосному оборудованию должны просмотреть данные из журнала бурильщика, чтобы определить глубину скважины и глубину воды в дополнение к ожидаемому расходу воды из скважины.Если есть какие-либо испытания потока скважины, их тоже следует пересмотреть. Затем следует рассчитать количество воды, необходимое для снабжения жилья, орошения и других нужд. Наконец, ваш подрядчик должен посмотреть на размеры трубы в земле и размер трубы, идущей к скважинному насосу, чтобы рассчитать коэффициент, называемый «потерями на трение». Трубопровод оказывает трение по жидкости, которая протекает через него, чем быстрее жидкость течет, тем больше потери от трения! Хотя это кажется минимальным, оно складывается из-за увеличения длины трубы и действительно может ограничивать скорость потока, если это не учитывается при выборе размера насоса или трубы.

Выбор насоса

После того, как вы или ваш подрядчик по насосам для скважин изучили соответствующую информацию и установили адекватную проектную точку, пора просмотреть технические бюллетени, называемые «кривые насоса», от производителей скважинных насосов . Кривая насоса от Franklin Water изображена ниже, вы также можете просмотреть весь их каталог погружных насосов. При перемещении слева направо по диаграмме вы видите, что по мере увеличения потока от любого данного насоса величина давления, которое может создать насос, уменьшается.Это нормально для любого центробежного насоса, включая насосы для погружных скважин. Это соотношение для любого насоса называется его «кривой». Тщательный анализ этих характеристик насосов может помочь вам / вашему подрядчику по насосному оборудованию определить, какой насос лучше всего подходит для вашего применения.

Давайте рассмотрим пример, чтобы проиллюстрировать правильный выбор насоса. Допустим, у вас есть колодец глубиной 400 футов со статическим уровнем воды (уровень воды в колодце при выключенном насосе), который находится на глубине 200 футов ниже уровня земли. Уровень воды в колодце опускается до 300 футов ниже поверхности земли, когда скважина перекачивается со скоростью 15 галлонов в минуту.Из этого колодца вода подается в дом, расположенный на холме на высоте 50 футов над колодцем, и в доме должно быть давление 50 фунтов на квадратный дюйм (115 футов). В доме минимальный ландшафтный дизайн, и 15 галлонов в минуту более чем достаточно для удовлетворения домашних нужд. Трубы, питающие дом, имеют потери на трение 35 футов в час при расходе 15 галлонов в минуту.

Общий динамический напор (TDH) рассчитывается дважды: один раз для наилучшего сценария с высоким уровнем воды в скважине и еще раз для наихудшего сценария с низким уровнем грунтовых вод в скважине:

Расчетная точка для наилучшего случая = 200 ‘+ 50’ + 115 ‘+ 35’ = 400 ‘TDH @ ~ 15 GPM со скважиной, которая не использовалась недавно

Расчетная точка наихудшего случая = 400′ + 50 ‘+ 115’ + 35 ‘= 600’ TDH @ ~ 15 галлонов в минуту при хорошей эксплуатации в течение определенного периода времени

Имея эту информацию, пора взглянуть на некоторые кривые насоса и выбрать наиболее подходящий!

Как правильно выбрать скважинный насос

Итак, скважина пробурена и пора установить насос.В этой статье мы рассмотрим факторы, которые уважаемый установщик насосов должен учитывать при выборе насоса для установки в скважине. Насос

можно использовать для полива сада, наполнения резервуара или резервуара, домашнего использования, использования на ферме и для осушения шахт.

Цель состоит в том, чтобы вы, конечный пользователь, поняли, почему для вашей скважины был выбран конкретный насос.

Во-первых, важно понимать, что выбор насоса — ключевой шаг в получении максимальной отдачи от скважины.

Почему так важно выбрать правильный насос? Хотя начальная стоимость насоса является важным фактором, следует также учитывать стоимость срока службы скважинной установки.

График ниже (от Europump и Американского гидравлического института) показывает, что капитальные затраты на насос будут менее 10% от общей стоимости владения скважинной установкой в ​​течение срока ее службы.

Типичные затраты на жизненный цикл промышленного насоса среднего размера

Насосы большего и меньшего размера очень неэффективны.Они потребляют много дополнительной энергии по сравнению с количеством подаваемой воды. В дополнение к этому у насосов с низким энергопотреблением будут относительно короткие периоды между отказами. Таким образом, выбор правильного насоса, даже если он будет более дорогим в краткосрочной перспективе, будет очень выгодным в течение всего срока службы установки.

Понятно, что выбор правильного насоса важен, но с чего начать, учитывая все имеющиеся на рынке варианты?

На основе вашего приложения вы будете иметь представление о том, к какой скорости потока и давлению вы стремитесь.

Ассоциация скважинного водоснабжения (BWA) утверждает, что есть факторы, которые вам необходимо учитывать…

Применение насоса

Что вы планируете делать с водой, которую вы качаете из своей скважины? Вот несколько примеров применения, которые мы видим на BWA:

— Орошение сада с использованием спринклерной оросительной системы или шланга.

— Наполнение резервуара или резервуара

— Использование в домашних условиях

— Применение на фермах, орошение сельскохозяйственных культур, вода для домашнего скота

— Осушение шахт

Для этих различных применений потребуются самые разные насосы.

1. Расход и давление

Вода начинается под землей и, в конечном итоге, доставляется в конечную точку насосом.

Каким бы ни было приложение, все сводится к двум основным факторам — количеству воды, которую необходимо перемещать (или течь), и давлению, которое необходимо создать, чтобы подать воду туда, где она необходима.

На основе вашего приложения вы будете иметь представление о том, к какой скорости потока и давлению вы стремитесь. Например, для системы полива сада с микроструйными форсунками потребуется высокое давление, но меньший расход.

Для полива из шланга потребуется более низкое давление, но большой поток, и если вы наполняете резервуар, вы, вероятно, сможете обойтись низким давлением и низким расходом.

2. Дальность откачки

Вода начинается под землей и, в конечном итоге, доставляется в конечную точку насосом. Этот путь состоит из нескольких этапов:

— от земли до верха скважины (глубина скважины)

— от верха скважины до точки доставки (горизонтальное расстояние)

— от от верхней части скважины до самой высокой точки, до которой будет закачиваться вода (отметка земли)

Имейте в виду, что у насосов есть ограничения на то, что они могут делать.Если круг обязанностей невелик, выбор становится намного проще, но если есть много обязанностей, которые нужно выполнить, вам, возможно, придется пойти на некоторые компромиссы.

3. Глубина скважины

Подрядчик сможет сказать вам среднюю глубину воды в вашей скважине.

Перекачивание воды по вертикали требует больших усилий, поэтому для глубокой скважины потребуется гораздо более мощный насос, чем для неглубокой скважины. Ориентировочно вам потребуется 1 бар давления на каждые 10 м скважины.

4. Горизонтальное расстояние

После того, как вода перекачана вертикально из-под земли на поверхность земли, ее необходимо доставить до конечной точки. Чем дальше эта конечная точка находится от верха ствола скважины, тем большее давление требуется.

5. Отметка земли

Если есть разница в высоте между верхом ствола скважины и конечной точкой воды (отметка земли), то это также следует учитывать в процессе выбора насоса, так как это потребует дополнительных энергия от насоса.

6. Скорость пополнения скважины

Имейте в виду, что глубина воды является средним измерением. Уровень воды в скважине будет падать, когда она откачивается из скважины, и повышаться, когда она пополняется (подробнее о подпитке скважины здесь). Скорость подпитки скважины также следует учитывать при выборе насоса, особенно если приложение предусматривает обезвоживание.

7. Диаметр скважины

Каждая скважина будет пробурена до определенного диаметра.Диаметр скважины будет определять диаметр погружного насоса, который необходимо будет использовать в скважине. Здесь вам придется немного уравновесить затраты, потому что насос с небольшим диаметром, как правило, должен иметь больше ступеней или рабочих колес, чем насос с большим диаметром для достижения той же производительности.

8. Диаметр трубы

Размер труб в установке также очень важен для достижения хороших результатов из скважины. Труба малого диаметра создает большее трение, чем труба большего диаметра, поэтому для учета потерь на трение потребуется большее давление и, следовательно, больше киловатт.

9. Общий динамический напор

Установщик насоса или подрядчик должен будет рассчитать общий динамический напор (TDH) вашей установки, что также поможет определить, какой насос выбрать.

TDH учитывает отметку над землей, диаметр трубы, длину трубы, уровень стоячей воды и уровень просадки.

Вы можете найти более подробную информацию о TDH здесь, но для наших целей вы должны убедиться, что человек, выбирающий вашу помпу, рассмотрел TDH и принял это во внимание при окончательном выборе.

Получите максимальную отдачу от инвестиций!

Помните, что у насосов есть ограничения на то, что они могут делать. Если круг обязанностей невелик, выбор становится намного проще, но если есть много обязанностей, которые нужно выполнить, вам, возможно, придется пойти на некоторые компромиссы.

Однако, если учесть вышеперечисленные факторы, у вас будет больше шансов выбрать насос, который обеспечит максимальную отдачу от инвестиций в скважину.

Статья любезно предоставлена ​​ www.bwa.co.za.

Советы по выбору правильного погружного насоса

Погружные водяные насосы — это оборудование, предназначенное для откачки воды при погружении под воду. Есть много компаний, которые производят погружные насосы для различных отраслей промышленности, и Tsurumi является одним из самых популярных брендов. Насосы Tsurumi предназначены для различных целей: бытовое использование, насосы для глубоких скважин, скважинные насосы и другие.

Типы насосов

У использования этих типов оборудования есть много преимуществ, но самое главное, что следует отметить, это то, что они самовсасывающие.Эти машины требуют меньше работы по сравнению с непогружными насосами, потому что они размещаются на жидкости, которую они должны перекачивать. Выбирая, какой тип купить, в первую очередь следует учитывать назначение насоса. Важно знать, что будет прокачиваться.

Водоотливной насос с верхним напором и проточной частью используется для перекачивания чистой воды. Он может продолжать работу при низком уровне воды, поскольку позволяет воде охлаждать двигатель. Для воды, смешанной с песком и мусором, следует использовать насос для мусора, поскольку он предназначен для откачивания твердых частиц без засорения и повреждения насоса.Также существуют насосы, предназначенные для перекачивания воды на слив с плоских поверхностей.

Выбор насоса

После того, как вы определили назначение насоса, вам необходимо убедиться, что приобретаемый вами насос долговечен и высокого качества. Вот несколько советов:

Выбирайте погружной насос с корпусом из некоррозионного сплава и избегайте материалов, которые легко ржавеют. Обычно пользователи выбирают те, которые сделаны из нержавеющей стали или бронзового сплава, поскольку они очень прочны и служат долгое время.

Еще одним фактором, который следует учитывать при поиске погружного насоса, является длина шнура питания. Использование удлинителя для запуска насоса не рекомендуется, так как это может вызвать короткое замыкание и есть вероятность возникновения пожара. Шнуры питания в насосах варьируются от 2 до 25 футов. Вы должны выбрать длину шнура в соответствии с назначением и расположением погружной машины.

Также желательно проверить и сравнить цены на погружные водяные насосы разных фирм.Однако более низкая цена не может гарантировать хорошую сделку, когда дело доходит до этих продуктов. Читайте обзоры и отзывы при поиске в Интернете. Некоторые бренды предлагают надежное качество и долговечность по несколько более высокой цене. Продукты также должны поставляться с гарантией на запчасти или услуги, чтобы гарантировать, что вы получите выгодную сделку с вашей покупкой.

Погружные насосы также развивались и совершенствовались с течением времени. Есть ряд дополнительных функций, которые делают работу проще и удобнее.Вы можете проверить наличие этих дополнительных функций при сравнении различных типов продуктов и их цен.

Погружные водяные насосы — отличное новшество, облегчающее дренаж или перекачивание. Они имеют достаточную всасывающую способность и не нуждаются в внешнем давлении воздуха во время работы. Вы также можете проверить давление, мощность, размер нагнетания и поток вытеснения при выборе насоса. Новые насосы предназначены для тяжелых условий эксплуатации и требуют меньшего обслуживания, поэтому у покупателей меньше времени на то, чтобы беспокоиться об этом.

7 факторов, которые следует учитывать при выборе правильного скважинного насоса

Прерывание подачи воды, плохое давление воды, ненужное потребление энергии и чрезмерное обслуживание насоса — все это проблемы, которых можно ожидать, если для вашей установки будет выбран неправильный скважинный водяной насос. При большом количестве вариантов на рынке принятие решения о том, какая модель вам нужна, может быть довольно сложным. Именно поэтому компания Whisper Pumps, являясь ведущим поставщиком скважинных насосов, составила удобное руководство по факторам, которые необходимо учитывать….

Если вы читаете эту статью, то вы уже знаете, что скважинные насосы представляют собой очень специфическую конструкцию тонких вертикальных насосов, которые можно погружать в пробуренную скважину / скважину в земле для извлечения воды. Их очень специфическое применение означает, что есть некоторые особенности, которые являются стандартными для всех погружных скважинных водяных насосов, например, они сделаны из коррозионно-стойких материалов, таких как нержавеющая сталь, для предотвращения истирания, вызванного землей и минеральными отложениями. Но в остальном они могут отличаться….

1. Размер скважины

Как правило, вы обнаружите, что большинство скважин для частного водоснабжения имеют диаметр от 4 до 6 дюймов, поэтому наши наиболее часто выбираемые модели делают 4-дюймовые скважинные насосы, за которыми следуют 6-дюймовые. Однако в некоторых сценариях скважины меньшего размера пробуриваются на глубину 3 дюйма. В этом случае или когда ствол скважины диаметром 4 дюйма уменьшился в размере из-за отложений охры и остатков, которые со временем накапливались, может потребоваться скважинный насос диаметром 3 дюйма.

2.Глубина погружения

Глубина бурения скважины в земле зависит от глубины уровня грунтовых вод, которого необходимо достичь. Различные модели погружных скважинных водяных насосов имеют разную максимальную глубину погружения, поэтому жизненно важно, чтобы выбранный насос мог эффективно работать на рассматриваемом уровне воды.

3. Расход

Требуемый расход скважинного насоса (это скорость, с которой движется вода) напрямую зависит от потребности в водоснабжении и от того, для чего он используется.Например, скважина, снабжающая водой несколько жилых домов для питья, туалетов, душей и мытья, потребует гораздо более высокого расхода, чем тот, который просто используется для периодической очистки оборудования.

4. Давление

По своей природе скважинные водяные насосы обычно обеспечивают высокое давление из-за необходимости перекачивать воду на большие расстояния по вертикали. Однако необходимо убедиться, что выбранная модель способна создавать давление, необходимое для подачи воды туда, где она должна быть.Это зависит от глубины скважины до уровня земли, а затем от расстояния от уровня земли до конечной конечной точки, например. где расположен резервуар для воды. Чем дальше расстояние, тем выше давление, необходимое для скважинного насоса, чтобы вода не просачивалась. Когда дело доходит до расхода и давления, обычно добавляют запас прочности, чтобы гарантировать, что после установки насос не откажет. Однако завышение размеров является одной из основных причин неэффективности насоса, приводящей к ненужному потреблению энергии и затратам на электроэнергию, поэтому мы рекомендуем быть максимально точными при определении рабочих требований.

5. Электропитание

Проверьте, есть ли у вас на объекте электропитание 230 В или 400 В, так как это необходимо учитывать при выборе погружного скважинного насоса, который вам нужен для вашей установки.

6. Возможности обработки песка

В зависимости от местоположения рассматриваемого источника воды в воде может быть больше песка, чем в других. В этом случае скважинный насос должен работать с песком без забивания или истирания.Модели с самоочищающимися плавающими рабочими колесами обычно способны перекачивать больше г / м3, чем другие, и их следует выбирать.

7. Элементы управления скважинным насосом

За счет реализации функций контроллеров скважинных насосов вместе с насосом это может помочь частному водоснабжению быть максимально близким к отказу воды из водопровода:

  • Коробка стартера — выключатель
  • Привод с регулируемой скоростью — Отрегулируйте скорость насосов в соответствии с текущим потреблением воды
  • Защита от перегрузки — останавливает работу насоса при перегрузке по напряжению, чтобы предотвратить повреждение насоса.
  • Защита от сухого хода — останавливает работу насоса при низком уровне воды, чтобы предотвратить выгорание и повреждение насоса.


Если вы все еще не знаете, что вам нужно, то мы вам поможем! Наши технические специалисты по продажам на протяжении большей части 25 лет подбирают скважинные насосы для бурильщиков, гидротехнических компаний, а также самих владельцев частных систем водоснабжения. Просто позвоните нам по телефону 01777 871100, и мы посоветуем вам скважинный водяной насос, который лучше всего подходит для вашей установки.

Погружные скважинные насосы | Bola Systems

Погружные насосы для скважин обычно используются в скважинах и пробуренных скважинах для питьевой воды. Они имеют особую форму, позволяющую погружать их в скважину, но они также обладают высокой мощностью, необходимой для забора воды с больших глубин.

В последние годы растет спрос на собственные источники питьевой воды. В прошлом независимость означала в основном рыть колодцы. Однако в настоящее время, например, из-за загрязнения поверхностных вод , домовладельцев все больше склоняются к инвестированию в скважины для питьевой воды .Специальная подгруппа насосов с малым диаметром и особой удлиненной формой , подходящая для этого применения, используется для перекачивания чистой питьевой воды из скважин.

Диаметр скважины обычно составляет от 120 до 160 мм , а его глубина может достигать 300 метров, хотя глубина около 40 метров является более распространенной. Ваш насос и его система управления также должны соответствовать особым условиям, а также высоким требованиям к надежности.В крайних случаях неправильная установка или неправильная перекачка могут привести к засорению или даже обрушению скважины , что может означать полное обесценивание ваших инвестиций.

Как выбрать скважинный насос?

Сначала необходимо рассчитать соответствующий напор насоса.

Как рассчитать напор насоса?

Ключевым определяющим фактором является расчет напора насоса. Проще говоря, это значение может быть рассчитано как сумма глубины и возвышения ствола (разница высот от верха ствола до самой высокой точки нагнетания) и расстояния трубопровода от насоса до самой дальней точки.Однако расстояние трубопровода необходимо разделить на десять.

Давайте рассмотрим пример дома, у которого самая высокая точка слива находится на высоте 5 метров. Скважина глубиной 10 м находится в 25 метрах от дома.

Глубина ствола: 10 м

Самая высокая точка сброса в доме: 5 м

Расстояние трубопровода от скважины до дома: 25 м / 10 = 2,5 м

Напор насоса в данном случае 17,5 м. После этого необходимо проверить, имеет ли выбранный насос достаточный расход на этом напоре — он должен составлять около 3 м 3 в час.

На какие еще параметры следует обратить внимание, чтобы правильно выбрать насос?

  • Диаметр насоса — не должен быть больше диаметра скважины. Продаем насосы диаметром 74 мм,
  • Электропитание — есть ли у насоса шнур питания,
  • Размер сосуда под давлением,
  • Control — насосы с частотным преобразователем более эффективны и обещают более длительный срок службы,
  • Максимально допустимое содержание песка в воде — обычно значение 50 г / м 3 .

Какие продукты мне нужны?

Есть два варианта. Первый — это покупка полного комплекта у проверенного производителя (в нашем предложении есть комплекты Grundfos и Wilo), второй — покупка отдельных продуктов, которые в правильном сочетании также обеспечивают его функциональность.

Установки постоянного давления

Самый простой вариант — это комплекты для поддержания постоянного давления, которые в основном представлены сериями Grundfos SQE, Wilo TWU и Wilo TWI.Это полные комплекты, которые благодаря электронному регулированию скорости насоса позволяют регулировать мощность в соответствии с установленными требованиями. Эти комплекты содержат насос, предназначенный для непрерывного регулирования скорости, двигатель которого с постоянными магнитами оснащен более прочной обмоткой для большей прочности. Комплекты также состоят из мембранного напорного резервуара, датчика давления и запорного клапана с манометром.

Таким образом, датчики блока управления

получают достаточно информации для быстрого изменения в соответствии с потребляемой мощностью.В то же время блок управления отслеживает изменения коэффициента мощности cos Phi, который может указывать на работу всухую, и оснащен защитой от перегрузки. Он также использует функцию медленного запуска, которая снижает износ двигателя и снижает пики потребления энергии, поэтому обычно бывает достаточно выключателей с низким напряжением. Насосы также имеют встроенный обратный клапан. Однако при использовании насоса на большой глубине мы рекомендуем установить другой клапан, чтобы высокое давление не сломало клапан в насосе.

Типовое скважинное оборудование — комплект с реле давления

Второй вариант — приобретение всех элементов, необходимых для прокачки, отдельно. Ключевым моментом является сам насос, для которого вам также понадобится дополнительный блок переключения, такой как реле давления и расширительный сосуд л, или комплект для бытового водоснабжения. Сам насос должен быть оборудован системой контроля уровня для защиты от работы всухую. Также необходимо приобрести обратный клапан, чтобы вода над насосом не повредила его своим напором.

Что еще нужно?

Мы также рекомендуем установить домашний фильтр для холодной воды (например, Honeywell FF06-1AA), который защитит вашу технику от песка и грязи.

Также необходимо знать , как вешать помпу в отверстие. Вы можете приобрести тросы из нержавеющей стали от 15 м . Что касается глубины расположения насоса и его характеристик питания, также необходимо точно рассчитать, особенно его поперечное сечение.Однако во многих случаях кабель уже входит в комплект.

Удалите загрязнения перед установкой насоса

При сверлении внутри отверстия остаются частицы песка и грязи. Поэтому первым делом нужно удалить его из скважины перед тем, как подсоединить его к дому. Основываясь на нашем многолетнем опыте, мы рекомендуем использовать дешевые и надежные насосы (например, RUCHE), , которые будут использоваться до установки конечного продукта. В противном случае эти примеси могут повредить рабочие колеса в насосе.

Можно ли использовать скважинные насосы в скважине?

Да. Скважинные насосы можно размещать вертикально или горизонтально. Однако ваш насос должен быть оборудован рубашкой охлаждения . Это специальное устройство в форме трубки, предназначенное для прикрытия помпы. Это практически имитация скважины. Для этого типа насоса требуется, чтобы вода циркулировала вокруг него для надлежащего охлаждения . Если скважинный насос поместить в стоячую воду, может перегреться и вызвать необратимые повреждения .

  • Подходит для забора питьевой воды из узких скважин
  • Возможна вертикальная и горизонтальная установка. Для горизонтальной установки требуется охлаждающая рубашка
  • Q макс = 3,4 м 3 / ч до напора 66 м
  • Защита от сухого хода, встроенный обратный клапан
  • 230 В — питание. Длительный срок службы и надежность

  • Качественная нержавеющая сталь
  • Имеет встроенную защиту от перегрузки, макс.расход (Q) 2,7 м 3 / ч, макс. напор (H) 72м
  • Включает блок управления с защитой
  • 230 В — питание

ФАКТОРОВ, КОТОРЫЕ НЕОБХОДИМО УЧИТЫВАТЬ ПРИ ПОКУПКЕ ПОГРУЖНОГО НАСОСА

Нехватка воды — одна из самых распространенных проблем в нашей стране. Это происходит из-за рассеянных осадков и неравномерного присутствия источников пресной воды, таких как реки, пруды, колодцы и т. Д.Благодаря этому за последние несколько десятилетий наша надежность подземных вод возросла во много раз. Подземные воды стали важными и могут быть доставлены в дома, промышленность и сельхозугодья. Для извлечения воды из земли мы используем несколько инструментов, в том числе погружные насосы. Было бы неправильно сказать, что погружные насосы лучше всего подходят для выкапывания земли в поисках воды.

Эти насосы представляют собой гидравлические машины, предназначенные для выталкивания воды на поверхность.Крыльчатка насоса вращается, всасывая воду. Затем эта вода проталкивается через насос и выводится на поверхность. Эти насосы, как следует из названия, полностью погружены в воду и герметичны. Погружные насосы для скважин в основном используются в ирригационных системах, системах пожаротушения, при бурении водных и глубоких скважин, в жилых домах, на промышленных предприятиях, в системах очистки сточных вод и т. Д.

Независимо от того, покупаете ли вы погружной насос в Интернете или в ближайшем розничном магазине, важно учитывать некоторые важные факторы.Независимо от того, покупаете ли вы его для сельскохозяйственных угодий или для каких-либо промышленных целей, убедитесь, что вы вкладываете средства в правильный насос. Ниже приведены несколько факторов, которые следует учитывать перед погружным насосом.

СКОРОСТЬ ПОТОКА — Скорость потока — это время, за которое водяной насос перекачивает определенное количество воды, обычно измеряется в литрах в минуту. Если вы покупаете погружной водяной насос для промышленного использования или фермерского хозяйства, выберите насос, который может перекачивать более 2500 литров воды в минуту. Однако, если вы покупаете его для дома, вам подойдет насос с производительностью от 100 до 200 литров в минуту.

РАЗМЕР СКВАЖИНЫ — это диаметр скважины, в которой может быть установлен погружной насос. Вы можете выбрать насос с меньшим внешним диаметром, чем размер ствола скважины, но не наоборот, так как он не войдет в ствол скважины.

НАПОР И ДАВЛЕНИЕ — Это высота, на которую насос может поднимать воду. В зависимости от размера вашего дома или фермы и уровня грунтовых вод в вашем районе вы должны выбрать лучший насос. Общий напор — это расстояние между глубиной земли, на которой установлен насос, и высотой резервуара для хранения, которое обычно измеряется в футах.или метр. Выбранный вами тип насоса должен иметь напор больше, чем вы собираетесь перекачивать воду.

РАЗМЕР ВЫХОДА / ПОДАЧИ — это диаметр трубы, по которой вода проталкивается через насосный агрегат. Он должен соответствовать размеру трубы, подсоединенной к резервуарам для хранения. Обычно он измеряется в дюймах и мм.

СКОРОСТЬ СЛИВА — Это скорость количества воды в минуту. Если ваши потребности в воде огромны, лучше выбрать насос с более высокой производительностью.Он измеряется в литрах в минуту или час.

СИСТЕМА ОХЛАЖДЕНИЯ — Погружные насосы поставляются как с маслонаполненными, так и с водонаполненными двигателями. В моторе, заполненном водой, охлаждающей жидкостью является вода, которую можно доливать снова и снова; однако в маслонаполненном двигателе нельзя доливать охлаждающую жидкость, что увеличивает вероятность повреждения. Поэтому маслонаполненные варианты дешевле водных.

КАЧЕСТВО НАСОСА И МАТЕРИАЛ КОНСТРУКЦИИ — Материал не влияет на производительность или применение насоса.Но если вы ищете насос с более длительным сроком службы, выбирайте насосы с рабочим колесом Noryl и корпусом двигателя CI. Также в первую очередь следует учитывать марку водяного насоса.

Добавить комментарий

Ваш адрес email не будет опубликован.
