Воздушные линии — Электроснабжение объектов

Воздушные линии

Воздушной линией электропередачи (ВЛ или ВЛЭП) называют устройство для передачи электроэнергии по проводам. Воздушные линии состоят из трех элементов: проводов, изоляторов, опор. Расстояние между двумя соседними опорами называют длиной пролета или пролетом линии L.

Провода к опорам подвешиваются свободно, и под влиянием собственной массы провод в пролете провисает по цепной линии.

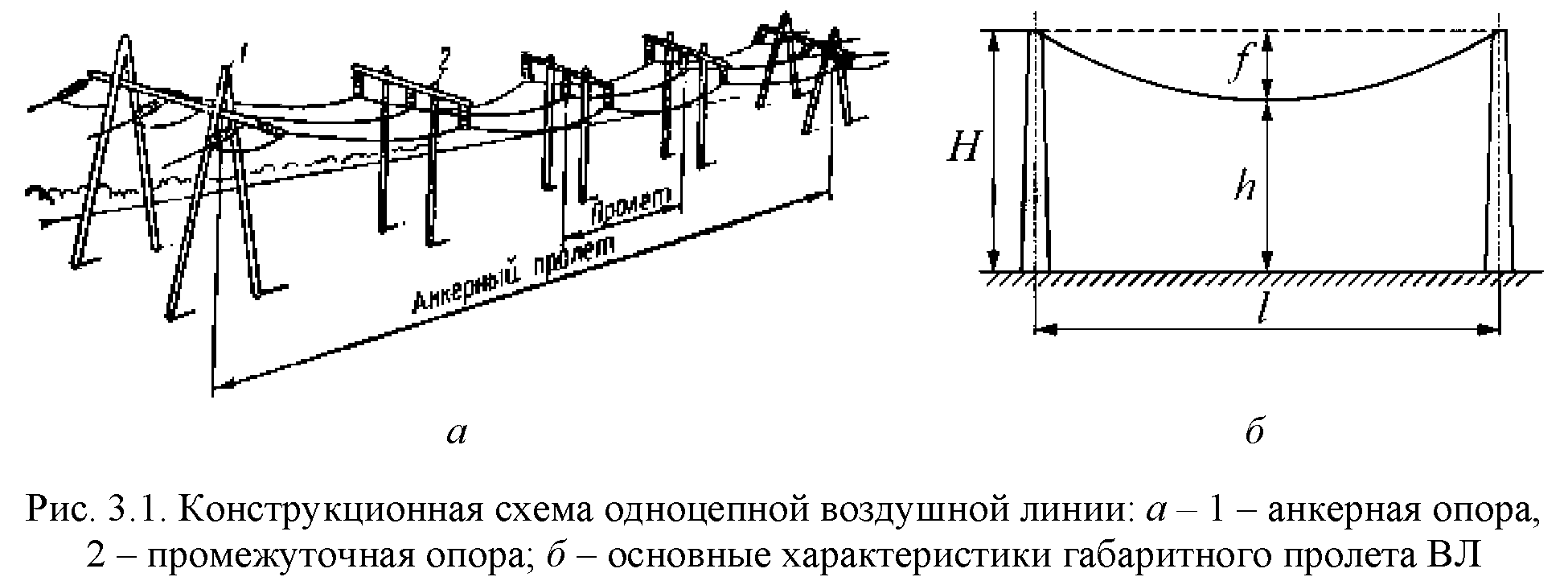

Высота опоры Н при горизонтальном расположении проводов определяется габаритным размером h и максимальной стрелой провеса. При креплении проводов на гирляндах изоляторов высота опоры увеличивается на длину гирлянды X.

Расстояние между соседними проводами фаз ВЛ обеспечивает требуемый изоляционный промежуток и зависит в основном от ее номинального напряжения. Для линий напряжением 6… 10 кВ это расстояние в среднем составляет 1м; ПО кВ — 4 м; 220 кВ — 7 м; 500 кВ — 12 м; 750 кВ — 15 м.

На двухцепных опорах расстояния между проводами разных цепей берутся такими, чтобы были возможны ремонтные работы на одной из цепей без отключения второй.

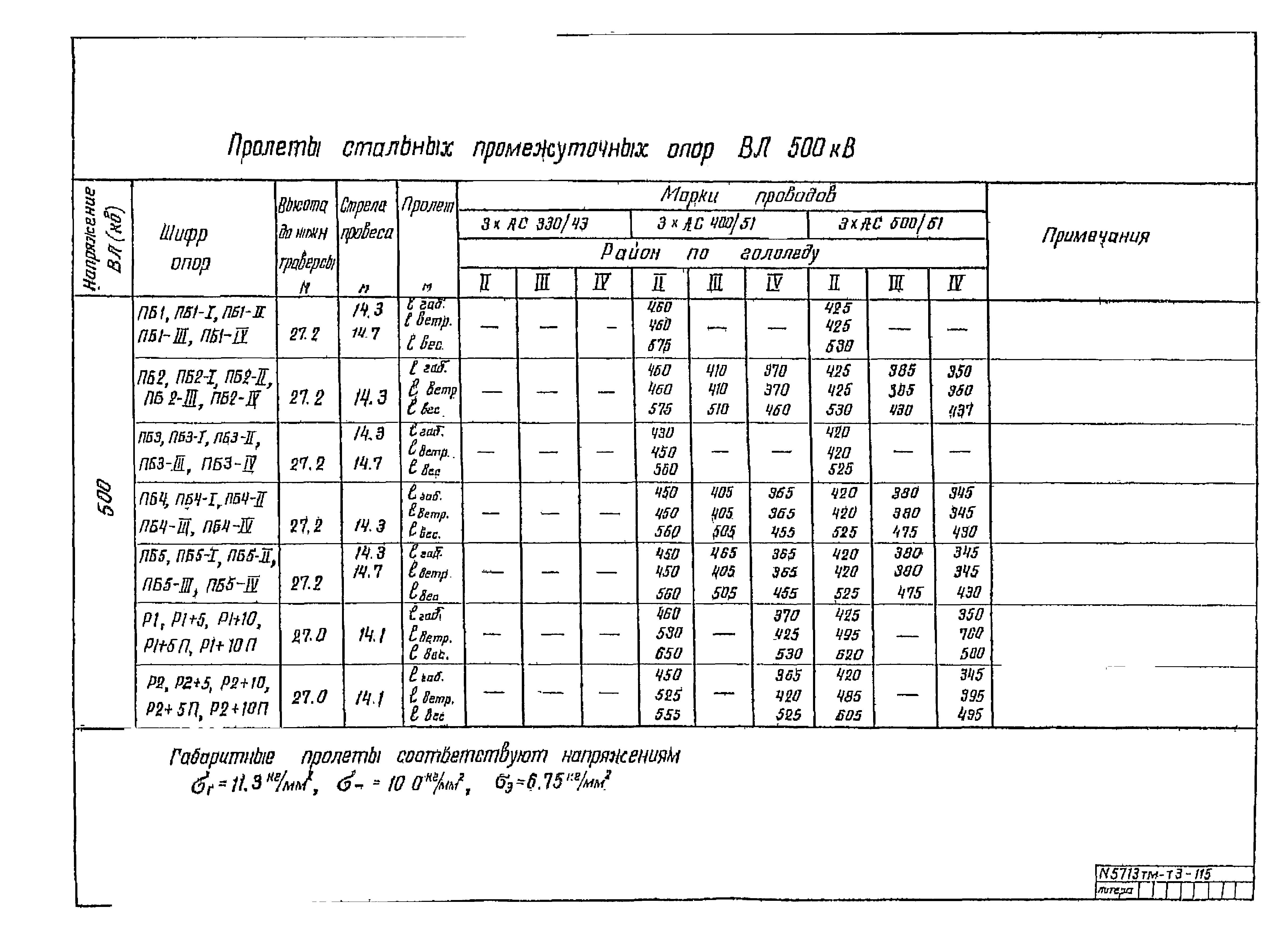

Длину пролета линии L обычно определяют из экономических соображений. С ее увеличением возрастает стрела провеса, а следовательно, и высота опор, что увеличивает их стоимость. Вместе с тем с увеличением длины пролета уменьшается число опор и снижается стоимость изоляции. Для линий напряжением до 1 кВ длина пролета обычно составляет 30 …75 м, для линий напряжением ПО кВ — 150…200 м при высоте опор с горизонтальным расположением проводов 13… 14 м, для линий напряжением 220… 500 кВ длина пролета составляет 400 … 450 м при высоте опор 25 …30 м.

Над проводами воздушных линий для их защиты от атмосферных перенапряжений подвешиваются грозозащитные тросы. Обычно используют тросы из сталеалюминевых проводов. При подвеске на изоляторах тросы могут быть использованы в качестве проводов связи.

Рассмотрим элементы воздушных линий.

Провода воздушных линий. Провода воздушных линий чаще всего неизолированные (голые). Разнообразные условия работы ВЛЭП определяют необходимость иметь разные конструкции проводов.

Однопроволочные провода, как говорит само название, выполняют из одной проволоки. Многопроволочные провода из одного металла состоят из нескольких свитых между собой проволок. Многопроволочные провода имеют по сравнению с однопрово-лочными ряд существенных преимуществ: большую гибкость, что обеспечивает большую сохранность и удобство монтажа; высокие сопротивления на разрыв могут быть получены только для проволок относительно небольшого диаметра. Однопроволочные провода изготовляют сечениями 4, 6, 10 мм2, многопроволочные — сечением от 10 мм2.

Желание повысить механическую прочность привело к выпуску алюминиевых проводов со стальным сердечником, называемых сталеалюминиевыми. Сердечник провода выполняется из одной или нескольких свитых стальных оцинкованных проволок.

Для удобства записей провода обозначаются марками: М — медь, А — алюминий, С — сталь, Б — бронза.

Сталеалюминевые провода бывают следующих марок: АС, имеющие отношение сечений алюминия и стали 5,5…6,0; АСО (облегченной конструкции), имеющие отношение сечений алюминия и стали 7,5 …8,0; АСУ (усиленной конструкции), имеющие отношение сечений алюминия и стали около 4,5.
Наиболее целесообразно применение проводов АСО.

Для обозначения провода рядом с маркой дается его номинальное сечение, например: А-50 (алюминиевый провод сечением 50 мм2). Номинальным сечением называется округленная величина фактического сечения провода.

Изоляторы воздушных линий. Применяются следующие типы изоляторов: фарфоровые штыревые типа ШС-6, ШС-10 — для линий напряжением 6 … 10 кВ; фарфоровые штыревые типа Ш-20, ШД-35 — для линий напряжением 20 …35 кВ; подвесные фарфоровые или стеклянные изоляторы ПФ и ПС — для линий напряжением 35 кВ и выше.

Изоляторы типа ШД и ШС крепятся к опорам на крюках и штырях. При напряжении 110 кВ и выше применяются только подвесные изоляторы, которые собираются в гирлянды.

Гирлянды подвесных изоляторов бывают поддерживающие и натяжные. Поддерживающие изоляторы располагаются вертикально на промежуточных опорах, натяжные гирлянды используются на анкерных опорах и находятся почти в горизонтальном положении. На ответственных участках ЛЭП применяют сдвоенные гирлянды. Число изоляторов в гирлянде зависит от напряжения ЛЭП, эффективной и нормированной длины пути утечки и материала опоры (требуемого уровня изоляции). На деревянных и железобетонных опорах при напряжении 35 кВ гирлянда состоит из двух подвесных изоляторов, при напряжении ПО кВ — из шести изоляторов, при напряжении 220 кВ — из 12 изоляторов. На металлических опорах устанавливают на один-два изолятора больше.

На воздушных линиях напряжением выше 220 кВ для защиты гирлянд от повреждений при возникновении дуги короткого замыкания применяют защитные рога и кольца.

Опоры воздушных линий. Воздушные ЛЭП прокладываются на деревянных, металлических и железобетонных опорах.

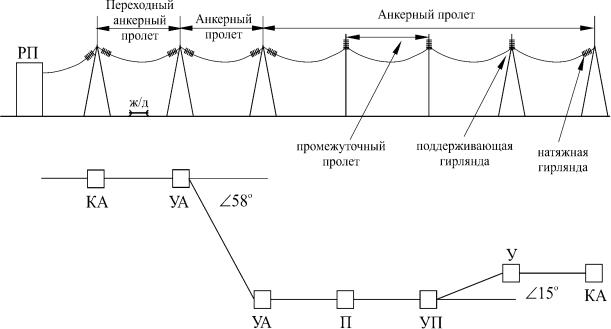

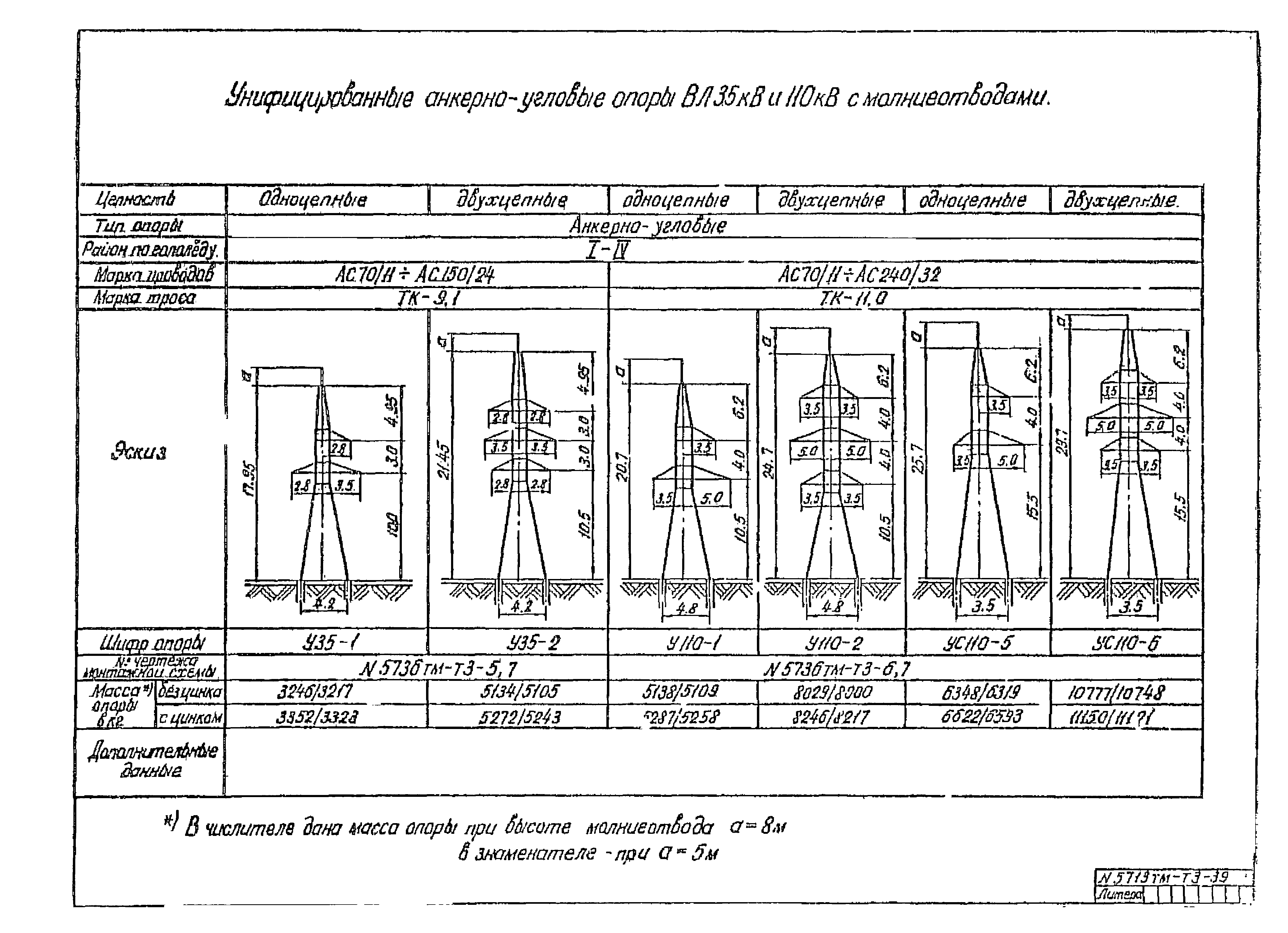

По назначению опоры бывают промежуточными, анкерными, угловыми и концевыми. Опоры могут быть одноцепными и двух-цепными, с тросом и без него.

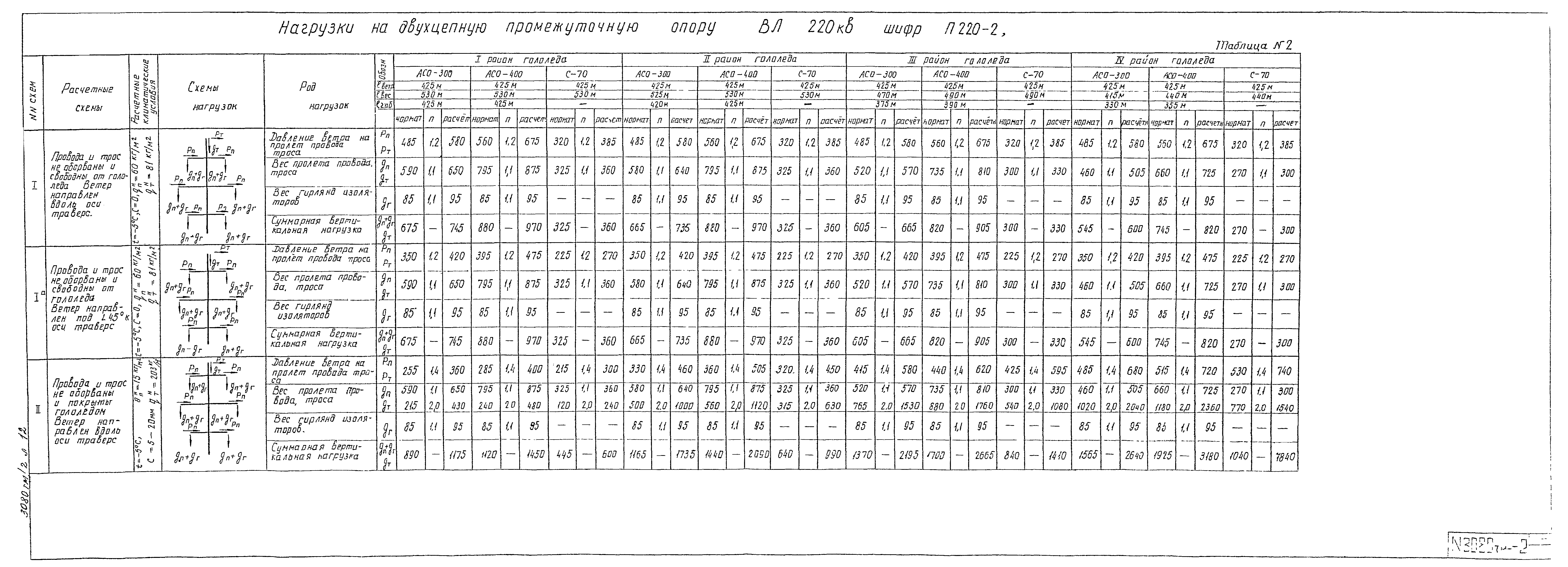

Наиболее распространенными на линиях являются промежуточные опоры. В равнинных местностях их число составляет 80…90 % от общего числа опор при нормальных режимах работы.

Анкерные опоры устанавливают через определенное число пролетов (через каждые 3…5 км). Они имеют жесткое закрепление проводов и рассчитаны на обрыв всех проводов. Провода линий с подвесными изоляторами крепятся на анкерных опорах натяжными гирляндами, провода одной и той же фазы смежных с опорой пролетов соединены петлями проводов.

При подходах к подстанциям устанавливают концевые опоры. Они являются ближайшими к подстанциям и выполняются жесткими, провода на них крепятся, как и на анкерных опорах, натяжными гирляндами изоляторов.

Читать далее:
Конструктивное устройство электрических сетей внутри зданий
Устройство сетей
Виды электропроводок
Схемы построения осветительных и силовых сетей
Вводные и вводно-распределительные устройства
Выбор напряжений сетей
Основные положения и определения о освещении
Способы прокладки кабелей напряжением
Кабельные линии
Общие сведения о конструкции электрических сетей


устройство проводов, опор, изоляторов, защиты ЛЭП

Преимущественно передача электроэнергии от электростанций осуществляется по воздуху.

И ЛЭП или линии электропередач в этой цепочке является важнейшим компонентом. С их помощью электрический ток передается на большие расстояния, распределяется по отдельным участкам. Последнее происходит на станциях с огромными понижающими трансформаторами, где высокое напряжение 6-330 кВ преобразуется в «стандартное» 380В.

Что такое ЛЭП?

Высоковольтные линии электропередач обычно устанавливаются вдоль крупных трасс или по незаселенным территориям. Такой подход повышает безопасность, упрощает устройство и техническое обслуживание ЛЭП.

Передается по ЛЭП напряжение переменного тока, оно обеспечивает большее расстояние передачи по сравнению с постоянным. Значение выбирается исходя из дальности, например, между городами и объектами крупных предприятий ставятся системы на 35-150 кВ, внутри населенных пунктов до 20 кВ. Магистральные же ЛЭП работают под напряжением порядка 220-500 кВ. Они предназначены для соединения городских энергосистем со станцией, генерирующей электричество.

Между специалистами применяется ряд специфических терминов:

  1. Трасса – ось прокладки ЛЭП, проходящая по поверхности земли.
  2. Пикет – отрезок трассы с одинаковыми характеристиками (нулевым называют начало линии ЛЭП, а их установку пикетажом).
  3. Пролет – расстояние между центрами близстоящих опор.

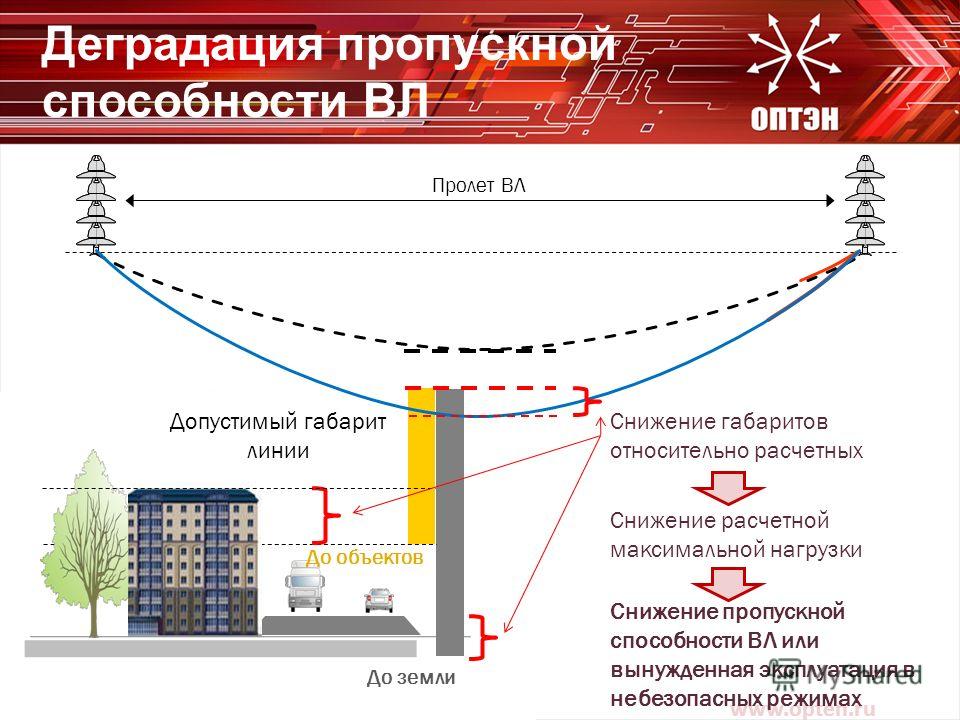

  4. Стрела провеса – дельта между наиболее нижней точкой провеса кабеля и горизонтальной линией между опорами.

Также используется термин «габарит провода». Он означает расстояние между провисшим кабелем и верхней точкой сооружений, расположенных под ним. Перечисленные понятия имеют отношение в основном к проектированию устройства воздушных линий электропередач. Именно на этом этапе рассчитываются меры безопасности самого оборудования, людей, которым предстоит заниматься его обслуживанием, и проезжающих-проходящих мимо.

Таблица 1. Типовые габариты ЛЭП

Номинальное напряжение, кВ Расстояние между фазами, м Длина пролета, м Высота опоры, м
0,5 40-50 8-9
6-10 1 50-80 10
35 3 150-200 12
110 4-5 170-250 13-14
150 5,5 200-280 15-16
220 7 250-350 25-30
330 9 300-400 25-30
500 10-12 350-450 25-30
750 14-16 450-750 30-41
1150 12-19 33-54

Виды ЛЭП

В «общем» воздушная линия электропередач – это целая совокупность устройств, предназначенных для безопасной передачи электричества. Сюда относятся как провода, изоляторы, опоры ЛЭП, так и вспомогательная арматура, включающая грозозащитные, заземляющие элементы, сопутствующие узлы вроде волоконно-оптической связи, промежуточного отбора мощности. Различные участки отличаются друг от друга по техническим характеристикам, назначению.

Так, выделяется два больших класса:

  1. Низковольтные. Распространены линии напряжением 40, 220, 380 и 660В.
  2. Высоковольтные. Здесь диапазон значений больше, например, среднее напряжение от 3 до 35 кВ, высокое – от 110 до 220 кВ, сверхвысокого – 330, 500 и 700 кВ, ультравысокого – от 1 МВ.

Высоковольтные иногда разделяют по назначению. Например, дальние межсистемные применяют для связи отдельных энергосистем. Магистральные предназначены для передачи электроэнергии от генераторов станции к крупным узловым подстанциям. Распределительные выполняют функции по соединению «центральной» подстанции с более мелкими, расположенными на территории городов или на предприятиях.

Также существует разделение по типу опор. Промежуточные устанавливаются на прямых участках трассы и только удерживают кабель в подвешенном состоянии. На прямых границах монтируются «анкерные» («концевые») опоры. В отличие от промежуточных они принимают основную весовую нагрузку, включая натяжение из-за ветра, образования наледи. Выпускаются специальные стойки, которые используются для изменения положения кабеля.

Существует условное разделение линий электропередачи на воздушные и подземные. Последние (кабельные ЛЭП) постепенно наращивают популярность из-за удобства прокладки на застроенных пространствах. В любом случае они отличаются друг от друга конструкцией, способом монтажа, используемым при этом оборудованием. И нельзя забывать про то, что воздушные ЛЭП пока еще остаются основным способом передачи электричества ввиду их высокой распространенности.

Есть вариант классификации по режиму работы нейтрального проводника. Применяются схемы – с изолированным «нулем» (незаземленным), компенсированным (резонансно-заземленным) кабелем и эффективно-заземленным. Первые предполагают подключение к заземляющему устройству через прибор с высоким сопротивлением, вторые – через индуктивность, а третьи – через «активное» сопротивление. Существуют и глухозаземленные нейтрали.

Общее устройство ЛЭП

Внешне ЛЭП, независимо от категории, выглядит как опора, на которой подвешен силовой кабель. Крепление осуществляется при помощи специальных изоляторов, препятствующих утечке даже при сильном дожде. Они позволяют подвешивать провода на различных инженерных сооружениях без рисков поражения электрическим током обслуживающего персонала, других людей, животных. Все элементы изготавливаются из долговечных материалов (бетон, нержавеющая сталь и пр.).

Подробнее об основных деталях ЛЭП:

  1. Опоры – являются основой всей конструкции, они отвечают за подвешивание проводов на определенном уровне и их удерживании вне зависимости от климатических условий.
  2. Провода – передают электрический ток на заданное расстояние в соответствии с проектом.
  3. Линейная арматура – выполняет функции крепления отдельных элементов между собой.
  4. Изоляторы – применяются для «отделения» токоведущих частей воздушной линии от всех остальных элементов (опор, арматуры).

Также стоит отметить такой элемент, как защитные тросы. Они монтируются в верхней части опор и выполняют функции защиты от атмосферных (грозовых) перенапряжений, молний во время гроз. Конструктивно опоры разделяются по количеству цепей, располагаемых на них – 1 или две линии (3 провода одной трехфазной сети). На анкерных опорах, являющихся конечными точками, кабель жестко закреплен и натянут до заданного проектом натяжения.

Промежуточные же опоры лишь поддерживают его, чтобы не допустить провисания ниже предела, когда появляется риск соприкосновения с живыми объектами. Полностью исключить провисания не получится, потому что используется мощный кабель большого сечения с толстой изоляцией. То же относится к защитным тросам, они достаточно прочные, но из-за этого имеют приличную массу, усложняющую натягивание до состояния «струны».

Устройство проводов воздушных линий электропередач

Согласно правилам устройства ЛЭП (воздушных линий электропередач) допустимо использование трех типов кабелей – неизолированные или голые, изолированные и защищенные. Первый вариант проводов является самонесущим, изготовленным из нескольких жил, скрученным в жгут. Материал для них выбирается между алюминием, алюминиевым сплавом или сталеалюминевой конструкцией (прочность и другие параметры должны соответствовать ГОСТ 839-80).

Изолированные провода, как и «голые», подходят для высоковольтных линий с напряжением до 1 кВ. В составе такого кабеля обычно присутствует стальная жила, увеличивающая возможную длину пролета и прочность на разрыв-растяжение при механических нагрузках от обледенения или ветра. Такие марки называются самонесущими или СИП. Центральная жила бывает с изоляцией или без изоляции, токопередающие жилы однозначно должны быть изолированными. Однако отдельные жилы в проводе могут вибрировать, и передавая вибрацию проводам будет казаться, что трещат сами провода.

Защищенные провода предназначены для ВЛ, рассчитанные на передачу напряжения свыше 1 кВ, но до 20 кВ. Они чаще выполняются сталеалюминиевыми (маркируются аббревиатурой АС), чтобы, помимо электрических характеристик, придать конструкции повышенную прочность на разрыв-растяжение. При строительстве ЛЭП для передачи высокого напряжения свыше 20 кВ применяется алюминий. Материал обладает высокой электропроводностью и достаточной прочностью.

Таблица 2. Минимальные допустимые сечения проводов

Характеристика ЛЭП Сечение проводов, кв. мм
Алюминиевые Сталеалюминиевые Стальные
Без пересечений с коммуникациями, при толщине обледенения, мм:
до 10 35 25 25
до 15 и более 50 35 25
Переходы через судоходные реки и каналы при толщине обледенения, мм:
до 10 70 25 25
до 15 и более 70 35 25
Пересечение с инженерными сооружениями:
с линиями связи 70 35 25
с надземными трубопроводами 70 35 25
с канатными дорогами 70 35 25
Пересечение с железными дорогами, при толщине обледенения, мм:
до 10 35 не допускается
до 15 и более 50
Пересечение с автомобильными дорогами, при толщине обледенения, мм:
до 10 35 25 25
до 15 и более 50 35 25

Также в ходу алюминиевые сплавы – термообработанные (АЖ) и нетермообработанные (АН). Такие провода прочнее «чистого» алюминия и одновременно сохраняют его электрические свойства. Если речь идет об относительно низком напряжении, допустимо использование кабеля из стали, которые имеют высокое сопротивление, низкую устойчивость к атмосферным осадкам, зато механически прочные. Маркируется стальной провод как ПС.

Редкий вариант – медь (с обозначением М). Это наилучший вариант в плане электропроводности, стойкостью к окружающей среде, высокой механической прочностью. Но медные провода слишком тяжелые и дорогие, поэтому практически не применяются. Слишком большой бюджет потребуется для строительства опор ЛЭП, изготовления арматуры, изоляторов.

Устройство опоры ЛЭП

Опора предназначена для крепления и подвески электрического провода на определенной высоте. Они изготавливаются из различных материалов – дерева, железобетона, металла или композита. От устройства опоры ЛЭП зависит долговечность конструкции, удобство обслуживания или ремонта. Поэтому от деревянных столбов постепенно отказываются, хотя они обходятся дешевле остальных вариантов. И заменяются на железобетонные, металлические, композитные.

Основные элементы опоры:

  1. Фундамент – обеспечивает устойчивость конструкции даже на пучинистых грунтах.
  2. Стойка – задает высоту расположения кабеля над уровнем поверхности земли.
  3. Подкосы – принимают на себя часть нагрузки от одностороннего натяжения провода.
  4. Растяжки – помогает удерживать кабель в горизонтальном состоянии.

Опоры делятся на две категории: анкерные и промежуточные. Первые монтируются в начале или конце линии, на точках, где трасса меняет направление. Они более массивные, прочные в сравнении со вторым типом. Промежуточные же располагаются между анкерными на одинаковом расстоянии для поддержания провода на одной высоте (на прямых участках). В зависимости от назначения эти опоры делятся на транспозиционные, перекрестные, ответвительные, пониженные и повышенные.

Существует стандарт, определяющий, как должны выглядеть стойки – ГОСТ 22131-76, но практика показывает, что часто встречаются случаи ухода от массового применения типовых конструкций. На местах обслуживающие организации адаптируют регламент к местным условиям ландшафта и климата. Из-за этого меняются и материалы, используемые при изготовлении стоек. Так, древесина, даже пропитанная антисептиком, служит меньше ЖБИ или металлоизделий.

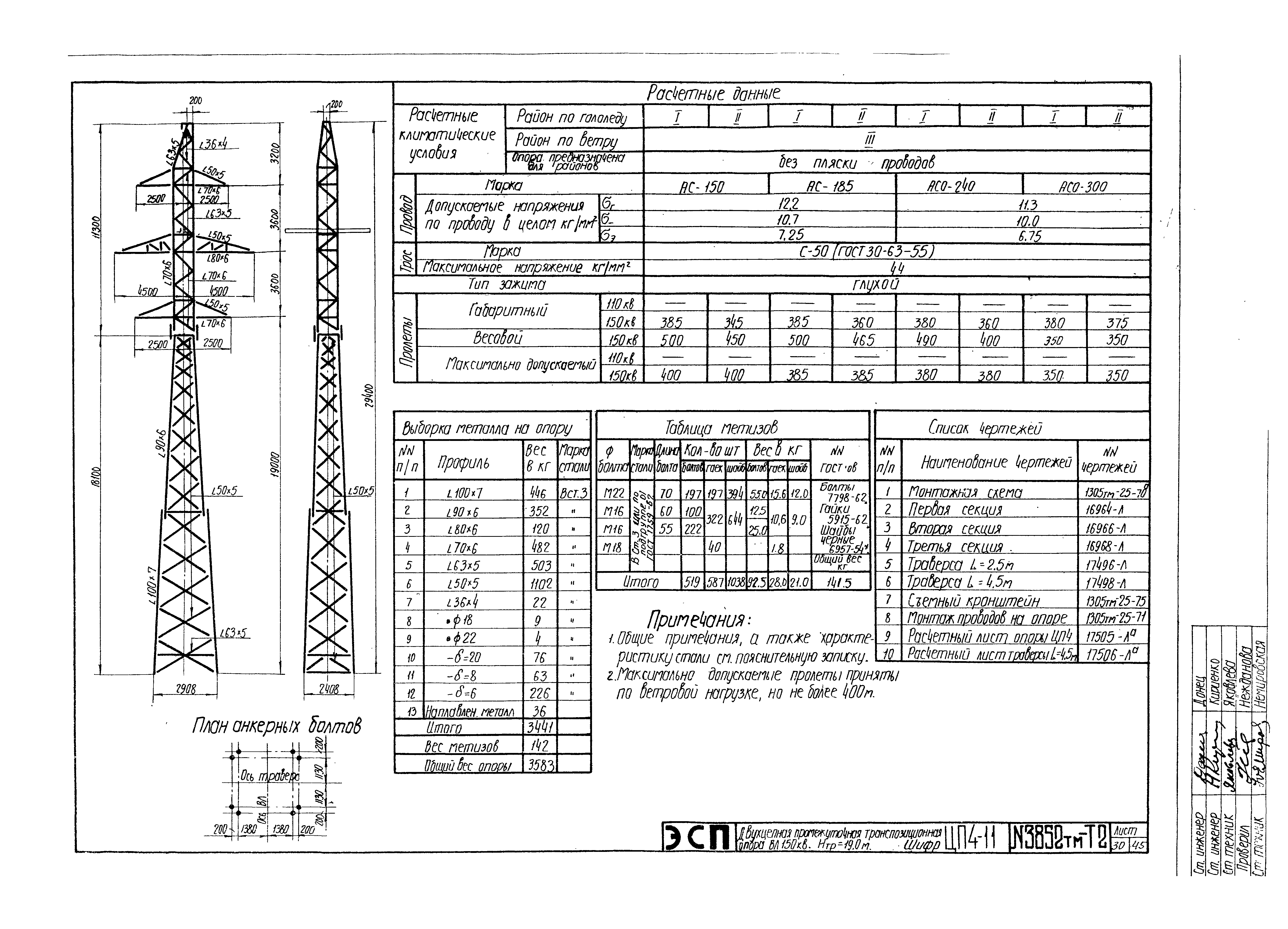

Металлические опоры производятся из специальных сортов стали. Отдельные секции соединяются при помощи телескопических или фланцевых переходников. Их легко изготовить, проще заземлять, транспортировать. Металл создает меньше нагрузку на фундамент, а это означает удешевление всей конструкции, ее экономическую эффективность.

Но «железо» относительно дорогой материал, поэтому наибольшее распространение, кроме дерева, получили железобетонные конструкции. Их легко изготавливать по «шаблону», предусмотренному стандартом, поэтому производство получается дешевым. Единственный недостаток железобетона заключается в сложности транспортировки в готовом виде и необходимости привлечения тяжелой техники для монтажа. Зато такие стойки служат десятилетиями без изменений характеристик.

Устройство изолятора ЛЭП

Изоляторы – основное защитное устройство, препятствующее замыканию, утечке электрического тока во влажную погоду. Выпускаются такие изделия в соответствии со стандартами вроде ГОСТ 27611-88, 6490-93, 30531-97, 18328-73 (применение норм зависит от материала). Конструктивно они делятся на категории: штыревые, подвесные, стержневые, опорно-стержневые. Первые применяют на линиях до 1000В, остальные предназначены для ЛЭП 110 кВ и выше.

Различие по материалу:

  1. Фарфор – применялись еще 100 лет назад, сейчас считаются морально устаревшими. И все из-за их механической непрочности, сложности поиска микротрещин, пробоя. Отчасти этот недостаток компенсирован в керамических изоляторах (аналог фарфоровых).
  2. Стекло – тоже хрупкие, с низкой ударной прочностью, зато на них хорошо видно место, где произошел пробой. Как и фарфоровые, требуют аккуратности при перевозке, хранении или установке.
  3. Полимер – такой материал легче, прочнее стекла и фарфора, поэтому он обходится дешевле как в транспортировке, так и при установке, эксплуатации. С ними уже отсутствуют риски повреждения вандалами, пластик не так легко разбить.

Единственный недостаток полимерных изоляторов заключается в отсутствии объективных данных по долговечности конструкции. Пластик стал применяться в устройстве изоляторов ЛЭП совсем недавно. Плюс на нем сложно увидеть повреждения электрическим током, даже если произошел пробой. В остальном пластиковые изоляторы заметно выигрывают у фарфоровых (керамических) и стеклянных.

Все материалы хорошо выдерживают сильные морозы, жару, поэтому при выборе варианта обычно ориентируются на стоимость, удобство транспортировки, монтажа, предстоящие условия работы. Так, полимерные изделия на жаре способны изгибаться при продольных нагрузках. Насколько это критично, нужно уточнять у специалистов, обслуживающих конкретную трассу. Потому что одно дело устанавливать изоляторы на ЛЭП 10 кВ и совсем другое работать с 110 кВ.

Устройство релейной защиты ЛЭП

Обязательный элемент любой высоковольтной линии электропередач – это защита от случайностей, способных привести к прекращению подачи энергии. Сюда входят атмосферные явления, птицы и животные. Отдельно стоящие стойки изолируют друг от друга, но возникают ситуации, когда все равно возникают токи утечки, короткие замыкания. Например, оказалась повреждена изоляция, и во время сильного ветра фаза стала периодически касаться нулевого провода.

Особенности устройства релейной защиты ЛЭП:

  1. Измерительные трансформаторы контролируют ток и напряжение (маркировка ТТ и ТН соответственно).
  2. Блоки ТН устанавливаются на распределительных устройствах электрической подстанции, где первичные выводы цепляются к проводу ВЛ и контуру «земли».
  3. Изделия ТТ также монтируются на распределительных узлах, только отличаются способом подключения к линии (первичная обмотка врезается в каждую фазу).

Основным элементом определения исправности-неисправности воздушной линии электропередач является специальное реле. Оно выполняет две функции. Первая заключается в отслеживании качества контролируемого параметра и при штатном его значении сохраняет состояние контактной системы. Второе – сразу же при достижении критического значения (порога срабатывания) меняет положение своих контактов и сохраняет его до возврата параметра к норме.

Помимо напряжения и тока, устройства РЗА (релейной защиты и автоматики) контролируют еще и мощность. Здесь используются известные соотношения полной, активной, реактивной мощностей между собой и характерные для них токи и напряжения. Также учитывается направление передачи электроэнергии. Оно способно меняться в ряде случаев. Например, переключил нагрузки персонал, возникла авария. В любом случае срабатывает защита, отключающая питание.

Также на линиях ЛЭП применяются устройства для измерения сопротивления. Ими оценивается расстояние до места возникшего короткого замыкания. Из-за этого такие узлы иногда называются «дистанционными». Работают они на основе закона Ома, вычисляемого по фактически измеренным показателям напряжения и тока. Частоту на линии проверяют путем сравнения с эталоном, который постоянно генерируется все тем же устройством РЗА.

Арматура ЛЭП

Под арматурой на ЛЭП понимаются различные механизмы, используемые для крепления проводов и изоляторов к стойкам (опорам). Они различаются в зависимости от типа применяемого кабеля и задачи. Так, натяжная арматура предназначена для крепления проводов к анкерным конструкциям, к натяжным гирляндам (клиновые, болтовые, прессуемые зажимы). Их задача удерживать уровень горизонтали в том состоянии, в каком ее оставил обслуживающий персонал.

Подбор типа и количества арматуры осуществляется еще на этапе проектирования. После запуска линии ЛЭП в эксплуатацию менять ее на аналоги не рекомендуется, чтобы оставить технические параметры в рамках рассчитанных норм.

Поддерживающая арматура служит для крепления проводов (тросов) к гирляндам промежуточных опор. Они выпускаются в виде глухих, качающихся, выпускающих, скользящих зажимов. Первые дают возможность жестко зафиксировать провод, остальные в случае обрыва приводят к падению на землю. То же происходит при отклонении гирлянды от вертикали на 40-150°. Выбор элементов зависит от предстоящих условий эксплуатации.

Сцепная арматура служит для сцепления элементов изоляторов между собой для образования так называемых гирлянд. Здесь в ассортименте скобы, серьги, пестики, ушки, промежуточные звенья, коромысла. В комплекте с ними используется арматура защитная. Она обеспечивает безопасность при образовании дуги короткого замыкания, препятствует разрушению проводов из-за вибрации (в перечне изделий рога, кольца, разрядники, виброгасители).

Остается две категории арматуры: соединительная и контактная. Первая служит для соединения проводов (тросов) на участках, где прилагается усилие натяжения. Это различные зажимы, которые монтируются обжатием или прессованием. Вторая предназначена для того же, но на участках, где нет нагрузки натяжения. Например, в петлях анкерных опор. Независимо от категории материалы и конструкция определяется стандартами вроде ГОСТ 51177-98, 17613-80, 51177-2017.

Там же предусмотрена маркировка изделий. Так, скобы обозначаются аббревиатурой СК и СКД, ушки – У1, У1К, У2, У2К, УС, УСК, УД, подвески – КГП, промежуточные звенья – ПР, ПРВ, ПРВУ, 2ПР, 2ПРР, ПТМ, серьги – СР, СРС, СД, коромысла – КТ3, 2КД, 2КУ, 2КЛ. От выбора арматуры зависит долговечность, удобство обслуживания конструкций, их безопасность для окружающих и операторов энергетических компаний.

Защита ЛЭП

Чтобы продлить срок безремонтной эксплуатации линий ЛЭП ее оснащают различным защитным оборудованием. Например, популярны птицезащитные устройства, которые препятствуют рискам повреждения изоляции, чрезмерному провисанию из-за большого количества пернатых, сидящих на тросах-проводах. Защита срабатывает и «наоборот», чтобы исключить массовую гибель птиц от воздействия электрического тока (согласно Постановлению Правительства РФ №997 от 13.08.96 г.).

Также востребованы элементы защиты от:

  1. Атмосферных явлений вроде гроз, снега, ветра.
  2. Обледенения в межсезонье, когда активно образуется лед.
  3. Самовольного подключения к линии недобросовестных граждан.

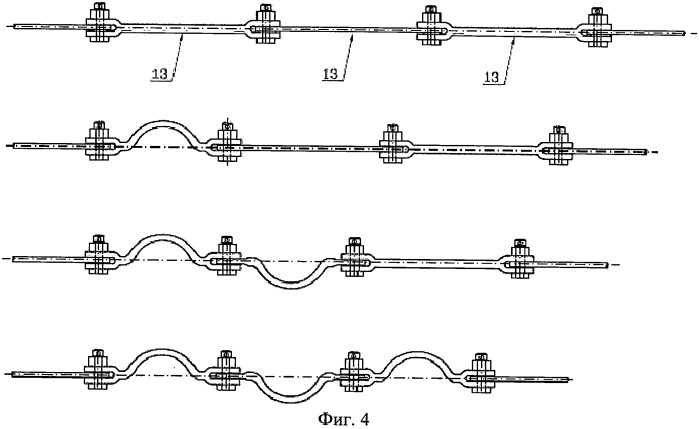

Слишком большой объем льда способен приводить к обрывам проводов, которые рассчитаны лишь на определенный вес (плюсом к собственной массе). Поэтому с подветренной стороны вешаются ограничители гололедообразования. Эти же детали снижают вероятность возникновения вибраций, которая появляется в результате сильного ветра, особенно, резко меняющего направления, идущего рывками.

Защита от птиц также достаточно простая. Она выглядит как пластиковый чехол, надеваемый на участки стыков кабеля с изолятором. Такое простое устройство снижает количество отключений по выходу параметров за пределы нормы, когда срабатывает РЗА. И увеличивает срок службы деталей изоляционных гирлянд. На ответственных участках возможно применение отпугивателей птиц типа «Град А-16 Pro».

Такое оборудование способно охватывать территорию площадью порядка 5-7 тыс. кв. км. И везде обеспечивать отсутствие любых птиц (голубей, воробьев, ворон, чаек), т. е. оно приспособлено для эксплуатации практически в любых условиях, в степи, рядом с водоемами, рядом с лесополосами и рощами. Более привычными считаются устройства, выпускаемые в соответствии с ТУ 3449-001-52819896-2013.

Так, ПЗУ-6-10кВ-Т устанавливается на изоляторы штыревого типа для промежуточных опор. ЗП-Н2 – на горизонтальных полках уголков, ЗП-КП1 – применяется для кабеля диаметром до 22 мм, ЗП-КП2 – до 37 мм. Такие устройства подбираются под габариты птиц, которые проживают внутри определенного ареала, поэтому универсального решения по ним нет. Также они должны иметь совместимость с конкретным участком сети (подходить по креплениям к изоляторам).

Заземлитель ЛЭП

Еще одно защитная конструкция – заземляющее устройство опор ЛЭП. Оно обеспечивает защиту линий электропередачи, различного оборудования от атмосферного, внутреннего перенапряжения. Также заземление создает безопасные условия труда для обслуживающего персонала. Его ставят на опоры, крюки, штыри фазных проводов на всех линиях напряжением от 0,4 кВ. Норма значения сопротивления заземляющего устройства составляет максимум 50 Ом.

Правило действительно для железобетонных опор в сетях с изолированной нейтралью. На линиях 6-10 кВ необходимо заземлять все металлические, ЖБИ-стойки, деревянные опоры, на которых установлены устройства громозащиты. То же относится к силовым и измерительным трансформаторам, разъединителям, предохранителям, другим элементам высоковольтной сети.

Таблица 3. Наибольшее сопротивление заземляющих устройств опор ВЛ

Удельное эквивалентное сопротивление земли, Ом*м Наибольшее сопротивление заземляющего устройства, Ом
до 100 10
более 100 до 500 15
более 500 до 1000 20
более 1000 до 5000 30
более 5000 6*10-1

Сопротивление заземляющих устройств выбирается исходя из условий, указанных в таблице. Если речь идет о не населенной местности в грунтах с удельным сопротивлением до 100 Ом*м оно должно составлять оно должно составлять не более 30 Ом. На грунтах с высоким сопротивлением, более 100 Ом*м – не более 0,3 Ом. При использовании на ЛЭП 6-10 кВ изоляторов ШФ 10-Г, ШФ 20-В, ШС 10-Г сопротивление заземления в не населенной местности никак не регламентируется.

Передача электроэнергии от поставщиков к потребителям производится при помощи специальных сооружений – ЛЭП, включающими в себя кабели, опоры, изоляторы, устройства защиты от короткого замыкания, арматуру. Все перечисленные элементы выпускаются и устанавливаются с учетом определенных нормативов вроде ГОСТ 13109-97, ГОСТ 24291-90, ГОСТ Р 58087-2018, СТО 70238424.29.240.20.001-2011.

Документы относящиеся к ВЛ 0,4-6(10/20)кВ

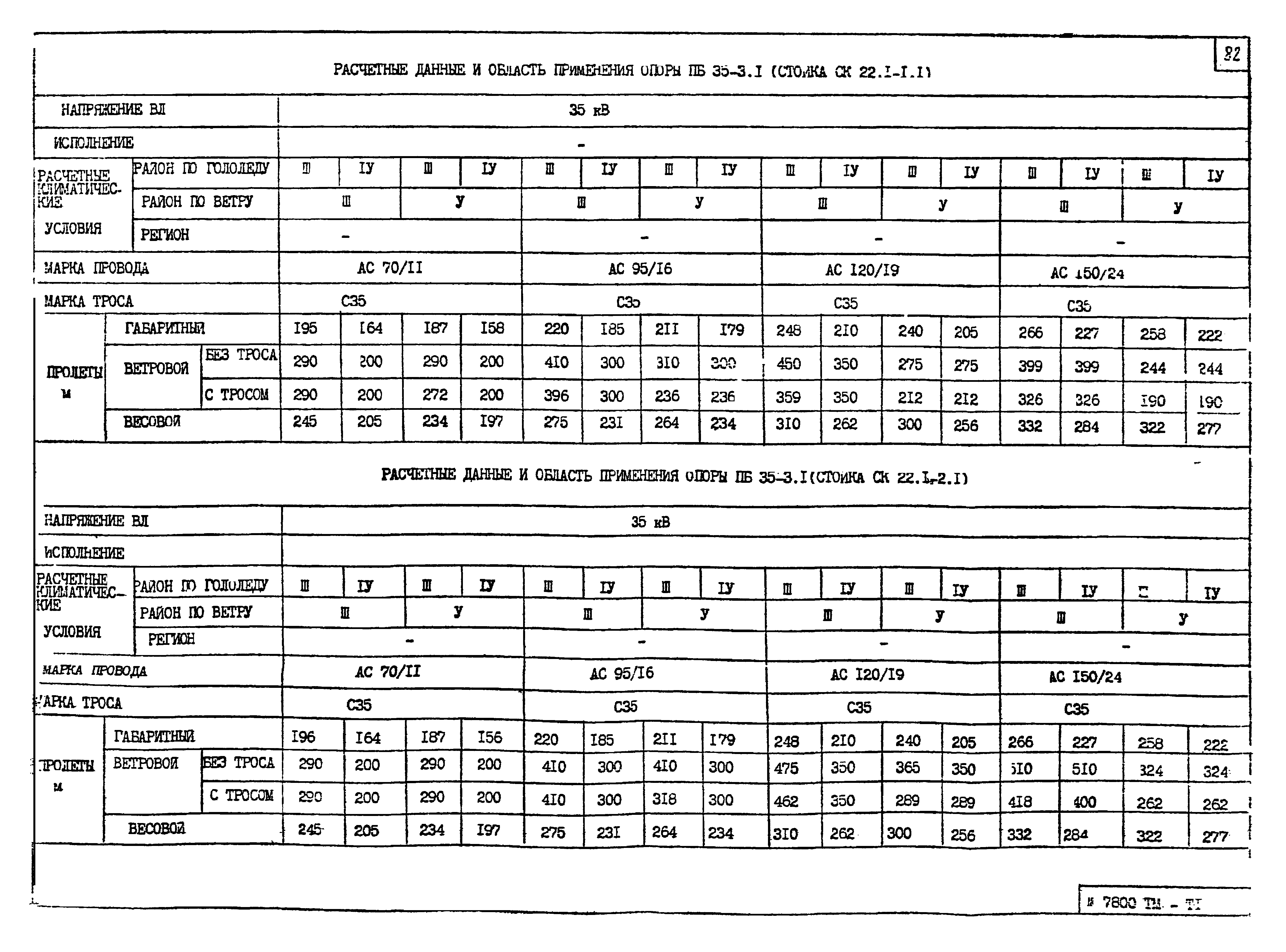

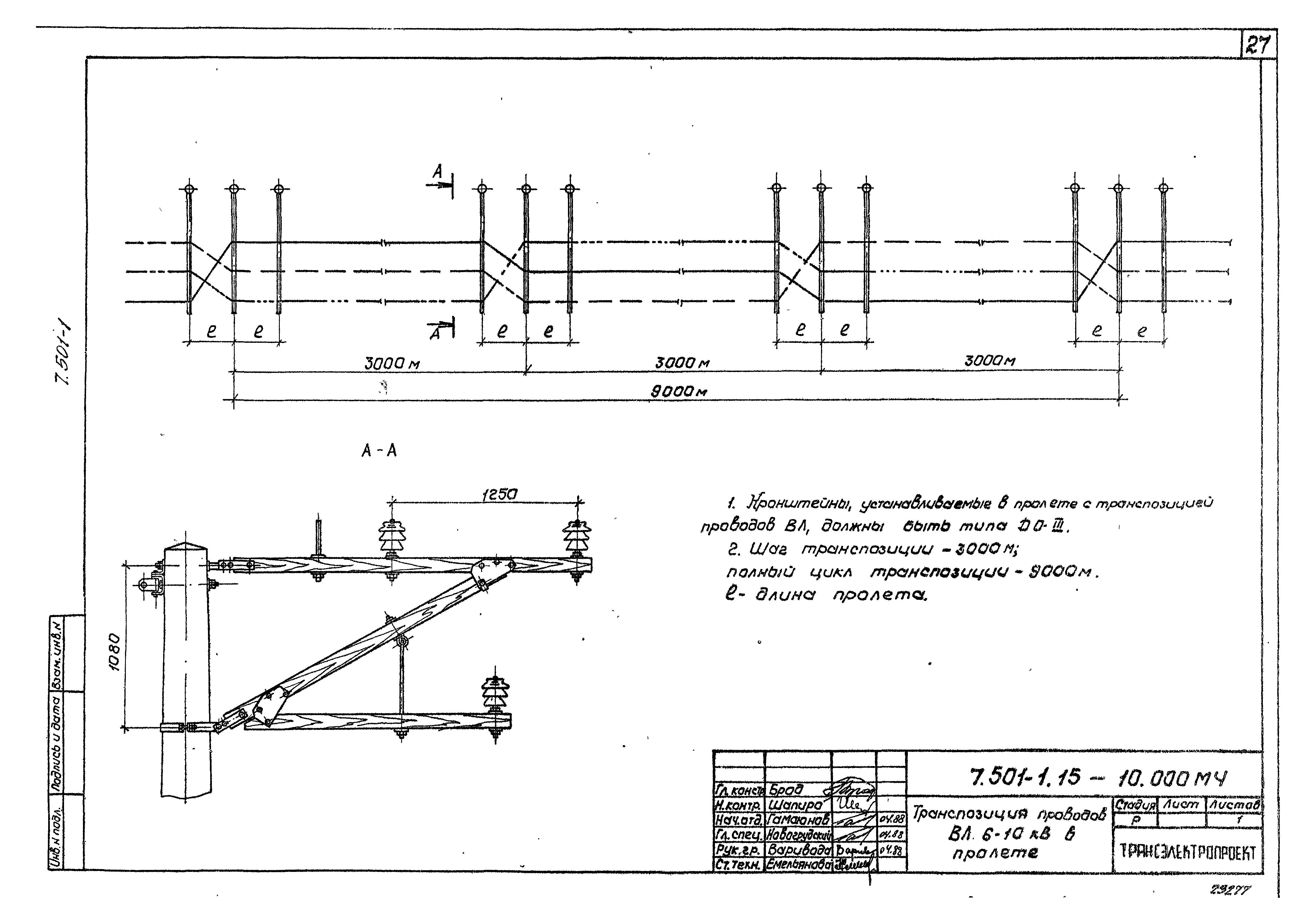

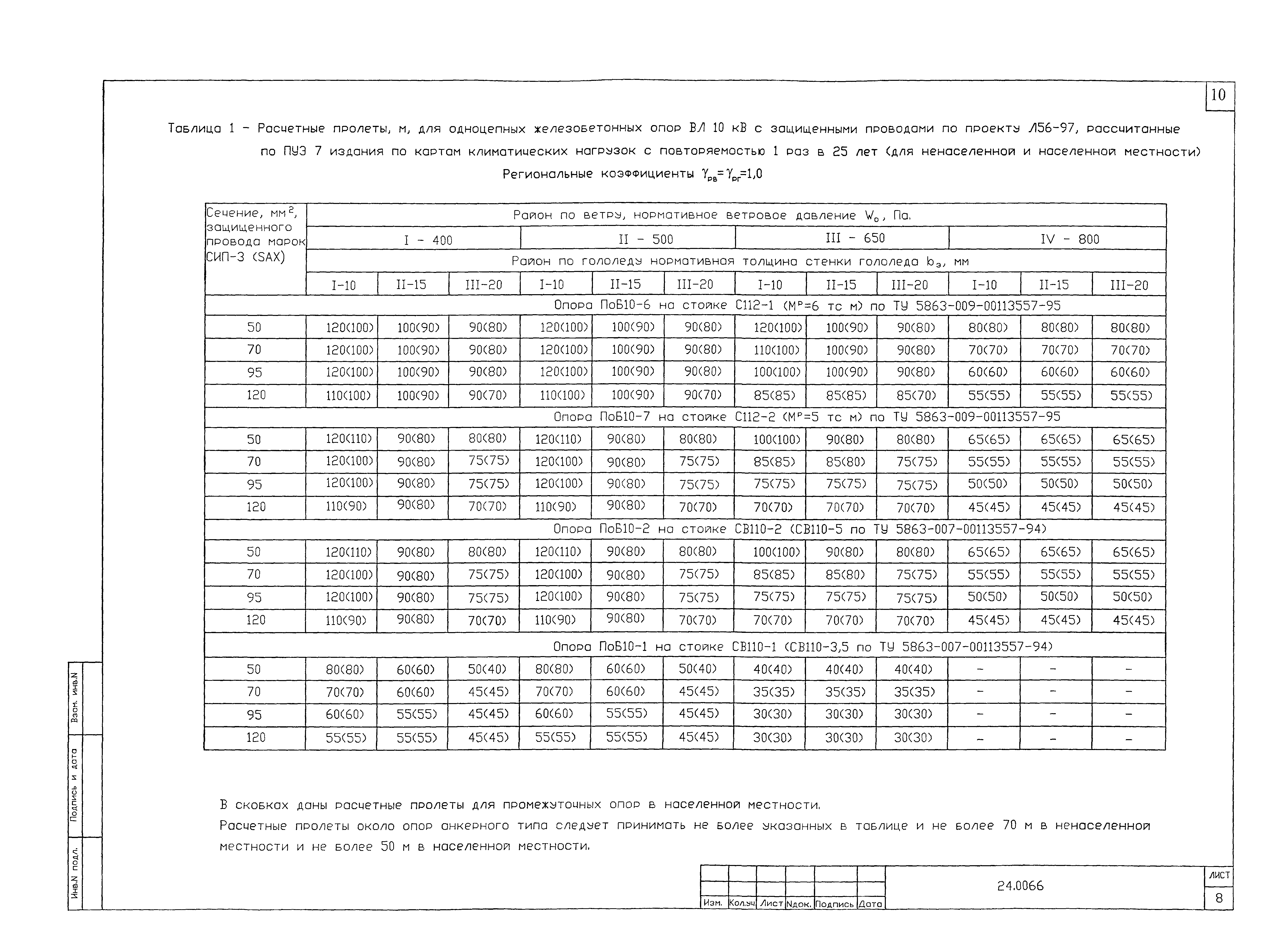

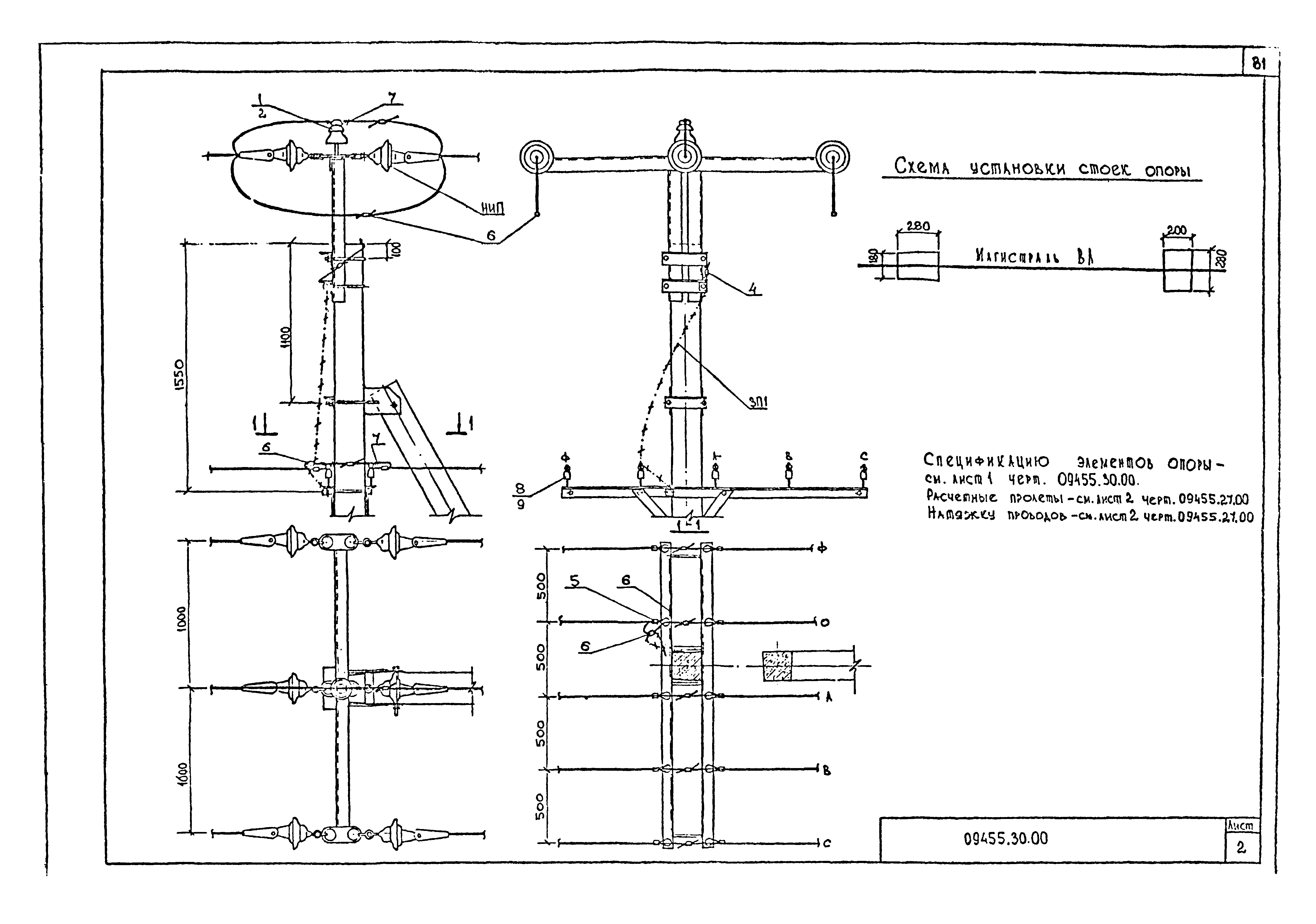

Л56-97 Одноцепные опоры со стойками СВ110, С112, СВ105 ВЛ 10 кВ с защищенными проводами djvu 4199
Л57-97 Двухцепные железобетонные опоры со стойками СВ110, С112, СВ164 ВЛ 10 кВ с защищенными проводами djvu 3831
ЛЭП 96.
01 (1996) Стальные облегченные решетчатые опоры ВЛ 10 кВ , из уголков с болтовыми соединениями в габаритах ВЛ 35 кВ для вдольтрассовых ВЛ на болотистых местах АО «Сибнефтепровод» В проекте разработаны следующие типы опор: промежуточная П10-1С, концевая (анкерная) K10-1C, угловая анкерная опор УА10-1C, ответвительная анкерная опора 0A10-1C, а также концевая опора с разъединителем и кабельной муфтой.
pdf 7210

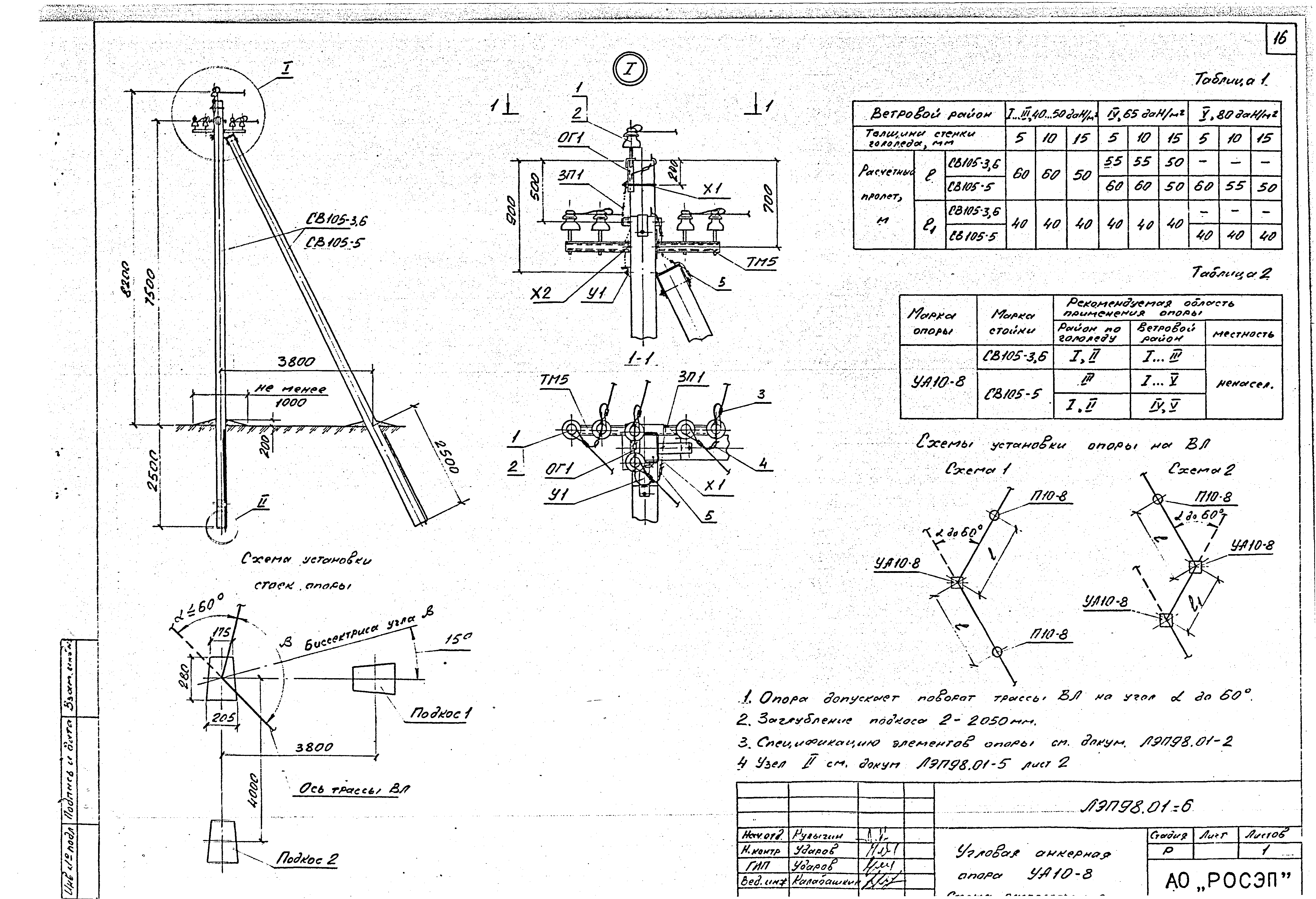

ЛЭП 98.01 Железобетонные опоры ВЛ 10 кВ со штыревыми изоляторами. Материалы для проектирования. АООТ ‘РОСЭП’ pdf 8430
ЛЭП 98.02 АООТ ‘РОСЭП’. Железобетонные стойки опор ВЛ 10 кВ для неагрессивных и агрессивных сред (дополнение к серии 3.407.1-143). Рабочие чертежи PDF
5037

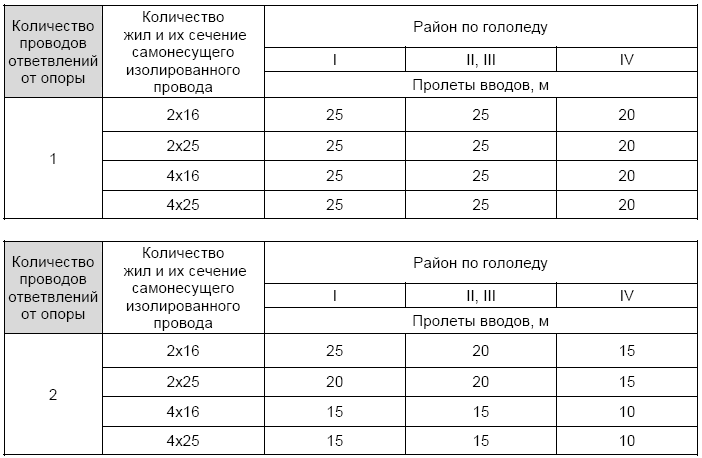

Книга 1 «Система самонесущих изолированных проводов напряжением до 1 кВ без отдельного несущего элемента» Редакция 5 2017 год. pdf 10189
Книга 2 «Система самонесущих изолированных проводов напряжением до 1 кВ с изолированным нулевым несущим проводником» Редакция 4 2013 год pdf 11517
Книга 3 «Система самонесущих изолированных проводов напряжением до 1 кВ с неизолированным нулевым несущим проводником» 2007 год pdf 11017
Книга 4 «Система защищенных проводов напряжением 6-20 кВ»: Том 1 «Одноцепные и двухцепные железобетонные опоры» Редакция 5 2013 год pdf 14223
Книга 4 «Система защищенных проводов напряжением 6-20 кВ»: Том 2 «Одноцепные и двухцепные деревянные опоры» Редакция 2 2013 год rar 8779
Книга 4 «Система защищенных проводов напряжением 6-20 кВ»: Том 3 «Железобетонные опоры ВЛЗ 10 кВ для совместной подвески с ВЛИ 0,4 кВ Переходные железобетонные опоры» Редакция 3 2013 год pdf 10942
Книга 4 «Система защищенных проводов напряжением 6-20 кВ»: Том 4 «Одноцепные ж/б опоры ВЛЗ 6-10 кВ для IV-VII климатических районов» 2011 год pdf 21296
Книга 5 «Деревянные опоры ВЛ 10-20 кВ с подвеской универсального кабеля (Мульти-Виски, Торсада СН) и с совместной подвеской самонесущих изолированных проводов СИП-4 с линейной арматурой компании ENSTO» Редакция 2 2013 год pdf 12226
Книга 6. «Железобетонные опоры ВЛ 10-20 кВ с подвеской самонесущих универсальных кабелей EXCEL, FXCEL, AXCES и с совместной подвеской СИП-4 Том 1. Конструкции одноцепных и двухцепных опор» 2018 год. pdf 2250
Надставка ТС6 по альбому 3.407.1-143 «Железобетонные опоры ВЛ 10 кВ» doc 4968
1.10.МИ.08 Типовой проект «Железобетонные опоры ВЛЗ 6-10 кВ с изоляторами и изоляционными конструкциями производства ЗАО «ИНСТА» и линейная арматура ЗАО «МЗВА» pdf 7837
1.10.МИ.08 [DWG] Типовой проект «Железобетонные опоры ВЛЗ 6-10 кВ с изоляторами и изоляционными конструкциями производства ЗАО «ИНСТА» и линейная арматура ЗАО «МЗВА» zip 7251
3. 407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 0 Указания по применению djvu 3728
3.407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 1 Опоры на основании железобетонных стоек высотой 10,5м djvu 8928
3.407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 2 Опоры на основании железобетонных стоек высотой 11м djvu 3779

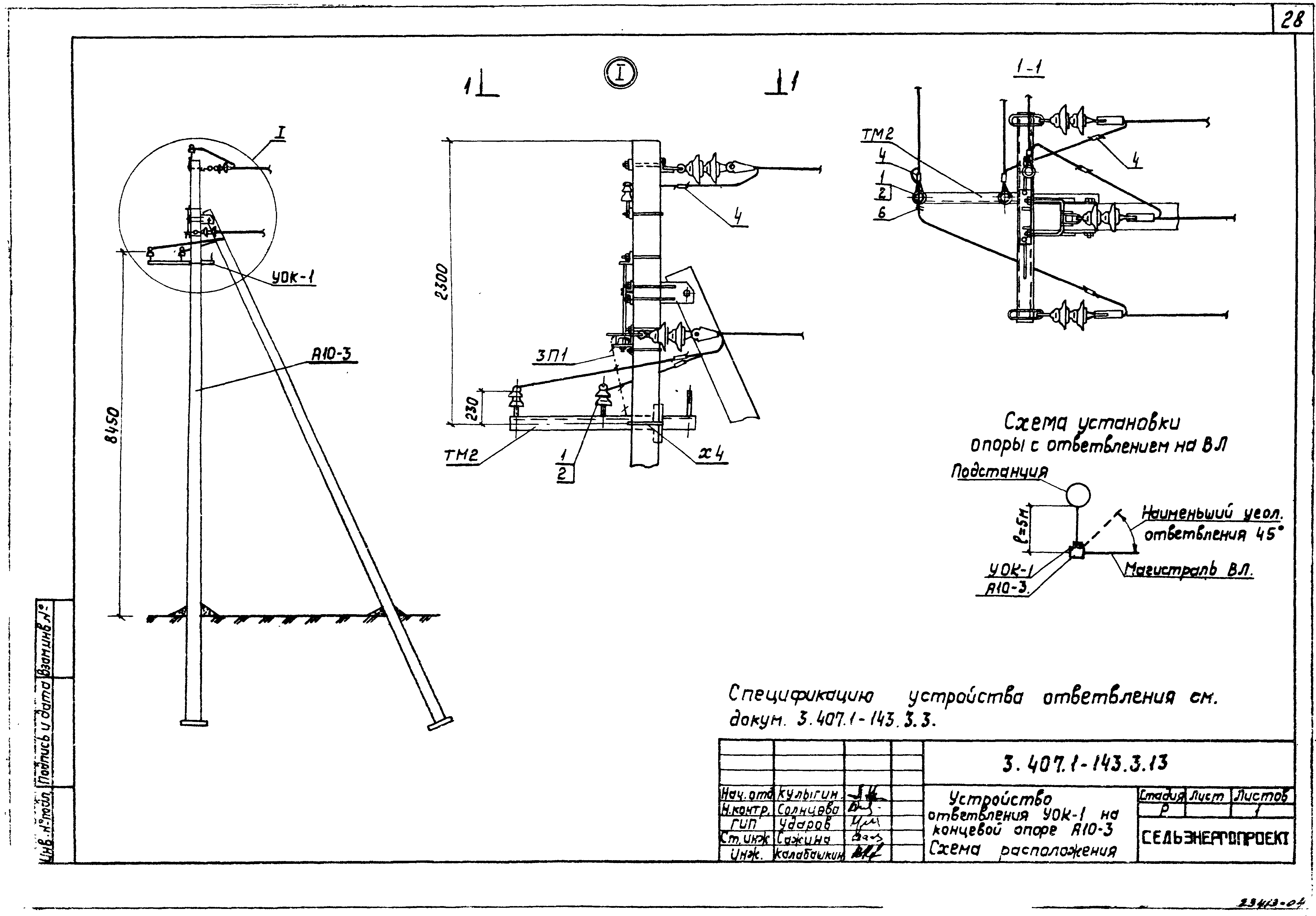

3.407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 3 Опоры на основании железобетонных стоек высотой 13м djvu 3745

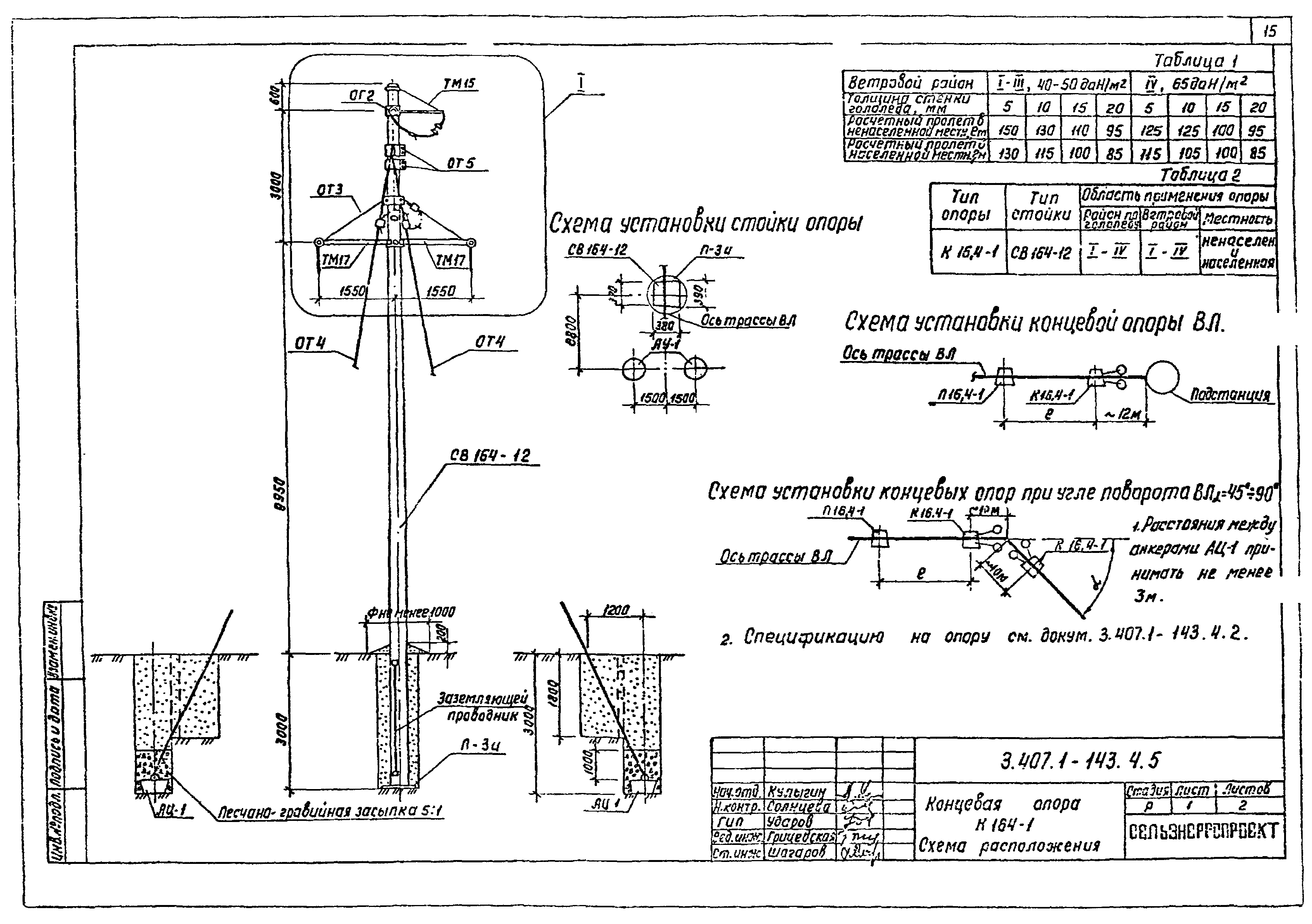

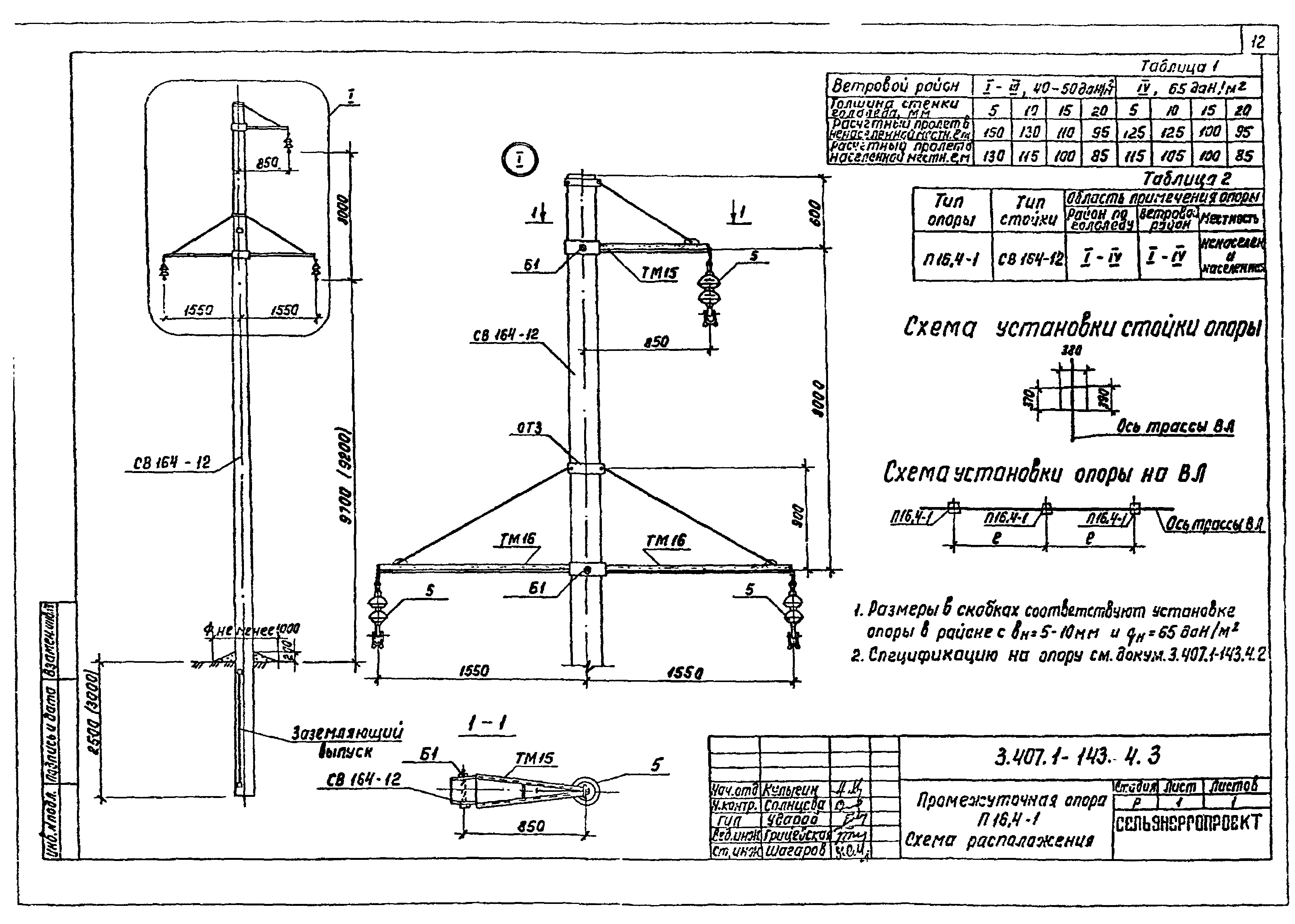

3.407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 4 Опоры на основании железобетонных стоек высотой 16,4м djvu 3658
3. 407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 5 Железобетонные опоры для пересечения с инженерными коммуникациями djvu 3800
3.407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 6 Двухцепные железобетонные опоры djvu 3695
3.407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 7 Железобетонные элементы опор djvu 3658

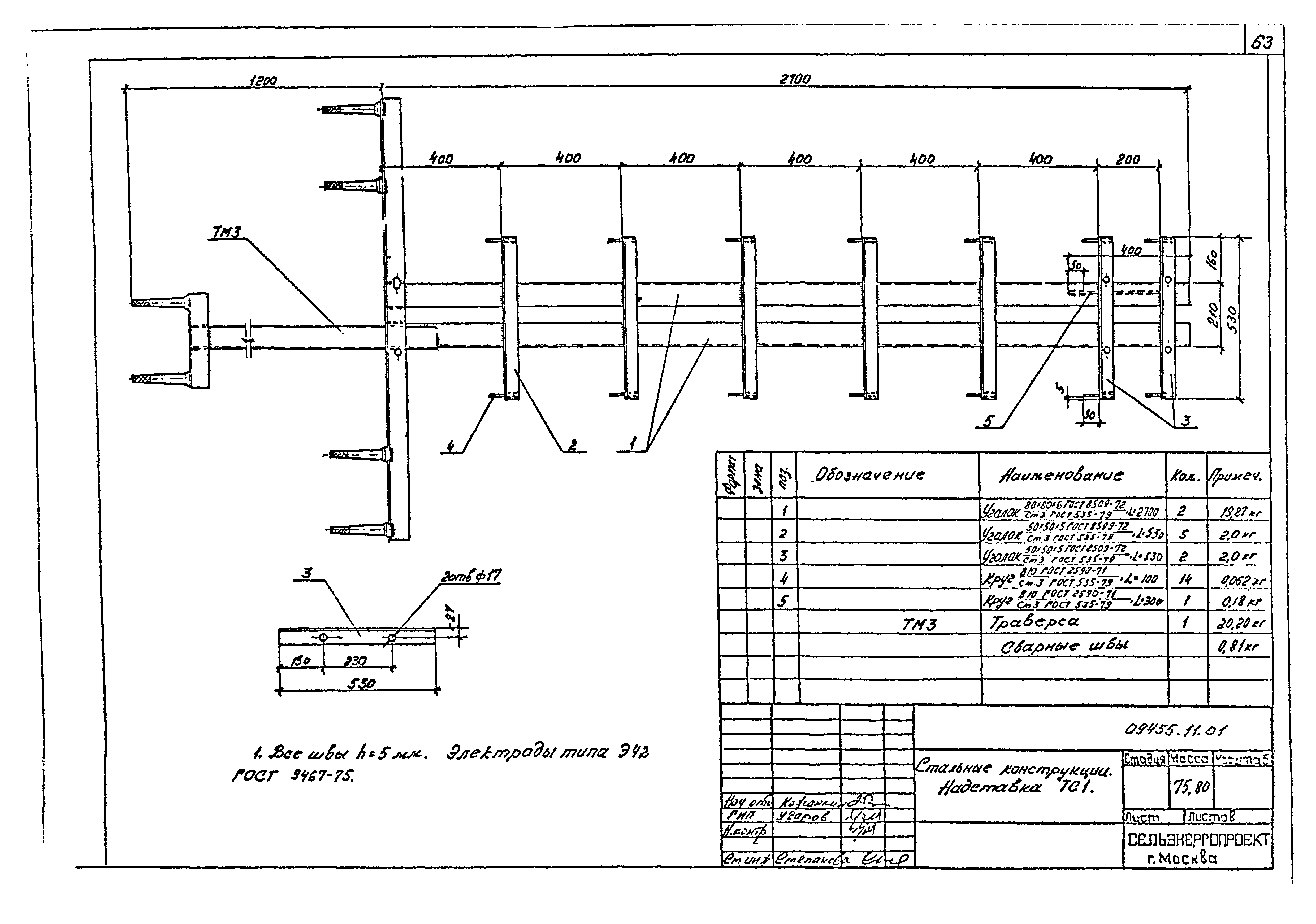

3.407.1-143 «Железобетонные опоры ВЛ-10кВ» выпуск 8 Стальные конструкции опор djvu 6267
Типовые альбомы серии 3.407.1-143 «Железобетонные опоры ВЛ-10кВ» в формате *.djvu в одном архиве rar 9086
3. 407.1-173 Железобетонные опоры для совместной подвески проводов ВЛ 0,38 и 10 кВ. Выпуск 1. Указания по применению и рабочие чертежи djvu 3667
3.407.1-173 Каталожный лист. Железобетонные опоры для совместной подвески проводов ВЛ 0,38 и 10 кВ djvu 3417
3.407.2-181.09 Стальные многогранные опоры ВЛ 6-10 кВ. Выпуск 0. Материалы для проектирования pdf 8597
3.407.2-181.09 Каталожный лист. Стальные многогранные опоры ВЛ 6-10 кВ. ВНПО «РОСЛЭП» djvu 3128
3.407-80М Деревянные опоры воздушных линий электропередачи напряжением до 1,6 – 10 кВ для районов вечной мерзлоты zip 6828

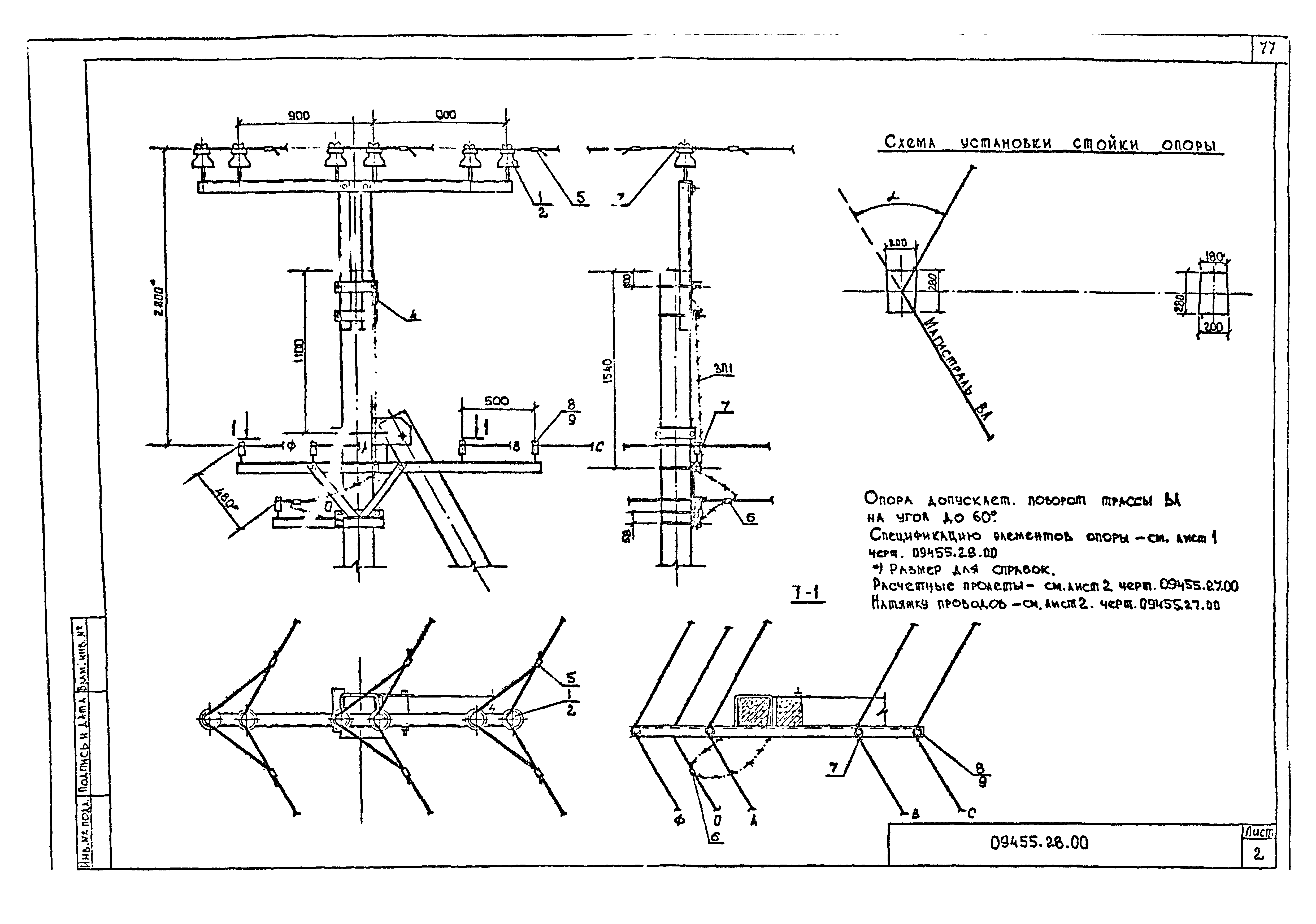

3. 407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Альбом 1. Деревянные опоры ВЛ 0,4 кВ для 5-8 проводов. Сельэнергопроект djvu 8146
3.407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Альбом 2. Деревянные опоры ВЛ 0,4 кВ на 8-12 проводов с траверсой. Сельэнергопроект djvu 3119
3.407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Альбом 3. Деревянные опоры ВЛ 6-10 и 20 кВ. Сельэнергопроект djvu 3124
3.407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Альбом 4. Деревянные опоры ВЛ 6-10 кВ для городских сетей. Сельэнергопроект djvu 3167
3.407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Альбом 5. Деревянные опоры ВЛ 6-10 и 20 кВ для переходов через инженерные сооружения. Сельэнергопроект djvu 3065
3.407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Альбом 6. Деревянные элементы опор ВЛ 0,4-20 кВ. Сельэнергопроект djvu 3047
3.407-85 Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Альбом 7. Металлические элементы опор ВЛ 0,4-20 кВ. Сельэнергопроект djvu 3062
3. 407-85 Каталожный лист. Унифицированные деревянные опоры воздушных линий электропередачи напряжением 0,4; 6-10 и 20 кВ. Сельэнергопроект djvu 2976

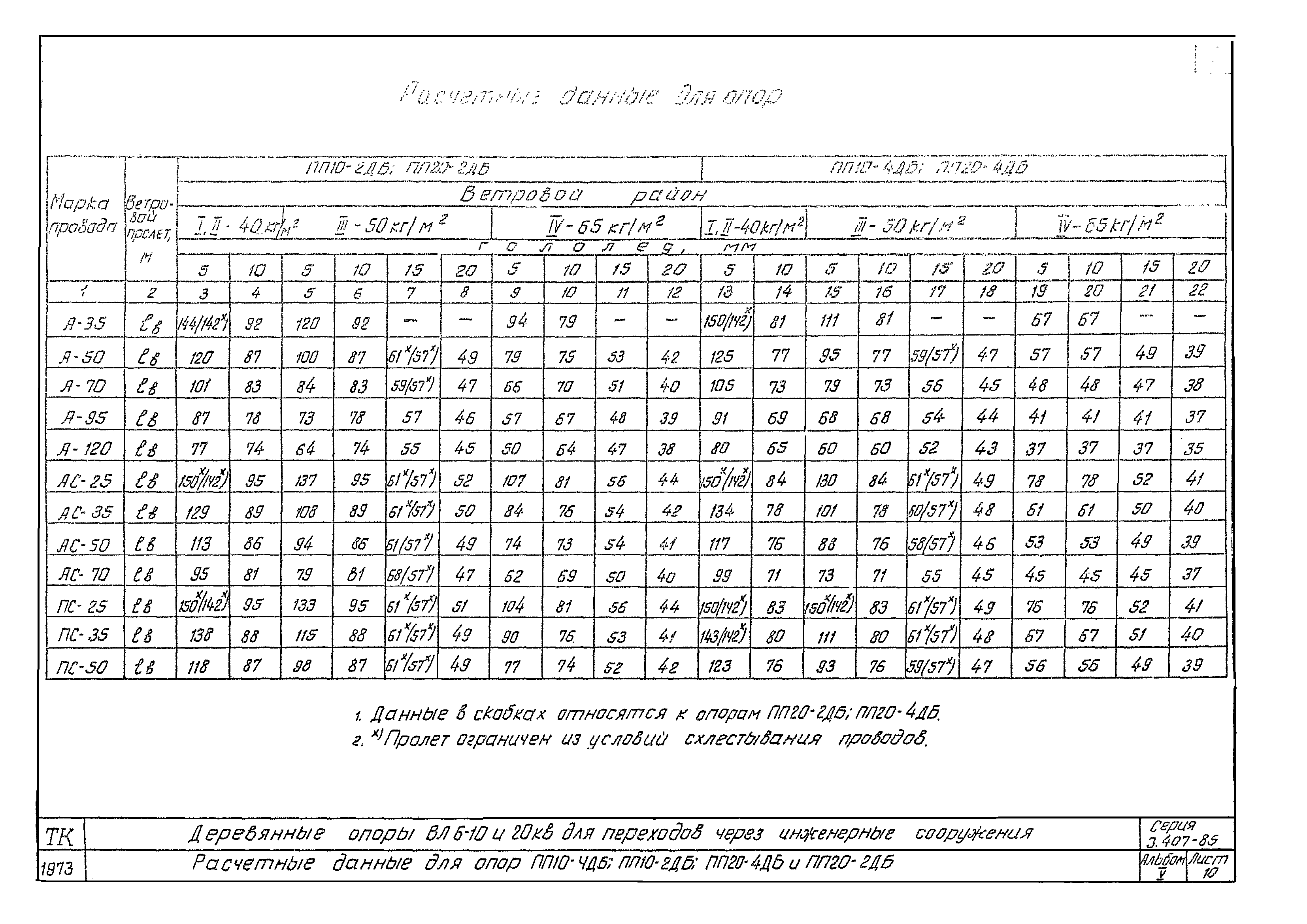

3.407-88м Деревянные опоры ВЛ 6-10 кВ для переходов через инженерные сооружения в районах вечной мерзлоты. Альбом 1. Повышенные опоры ВЛ 6-10 кВ для районов вечной мерзлоты djvu 3259
3.407-92 Унифицированные деревянные опоры воздушных линий электропередачи совместной подвески проводов напряжением 0,4 и 6-10 кВ djvu 3143

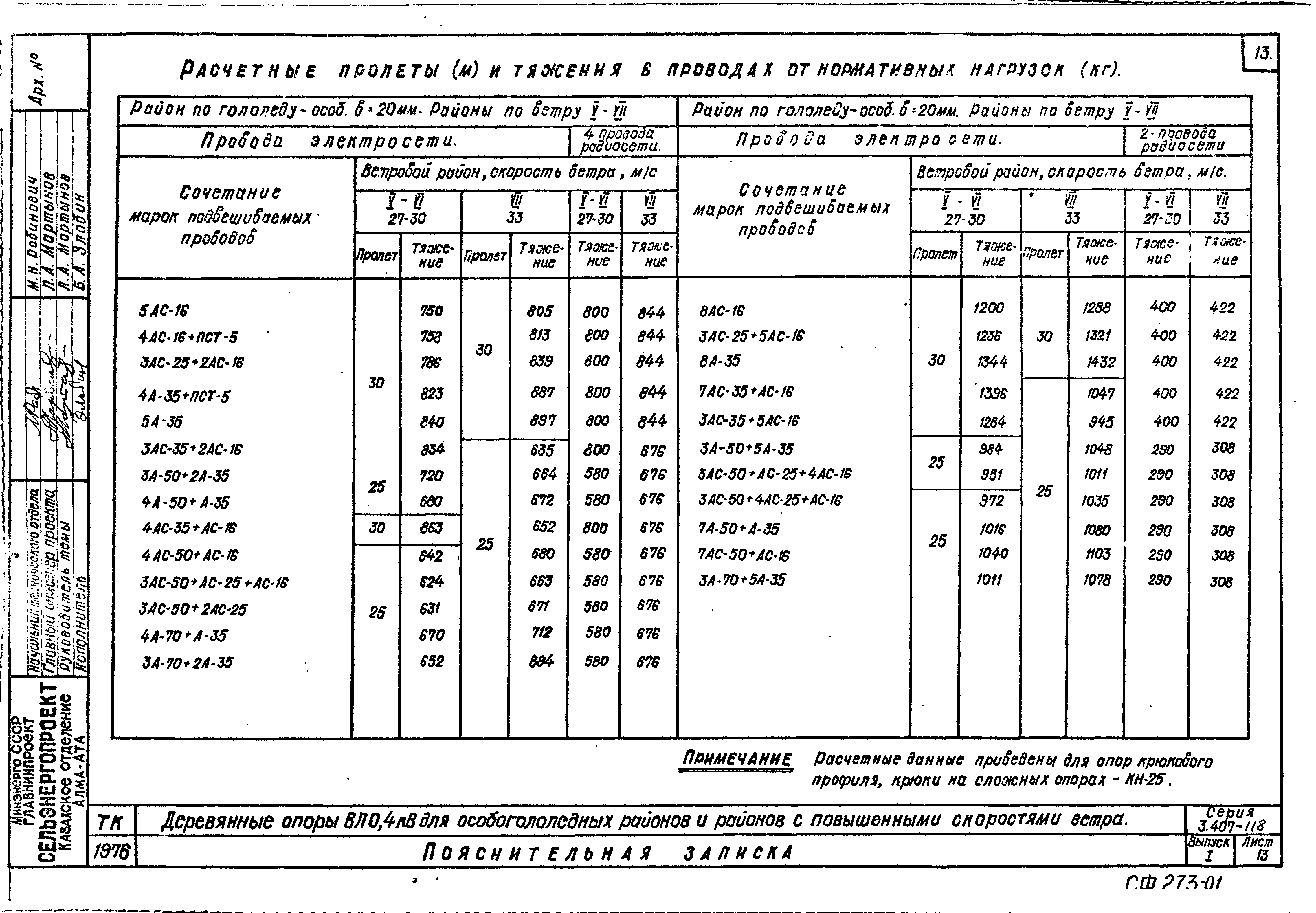

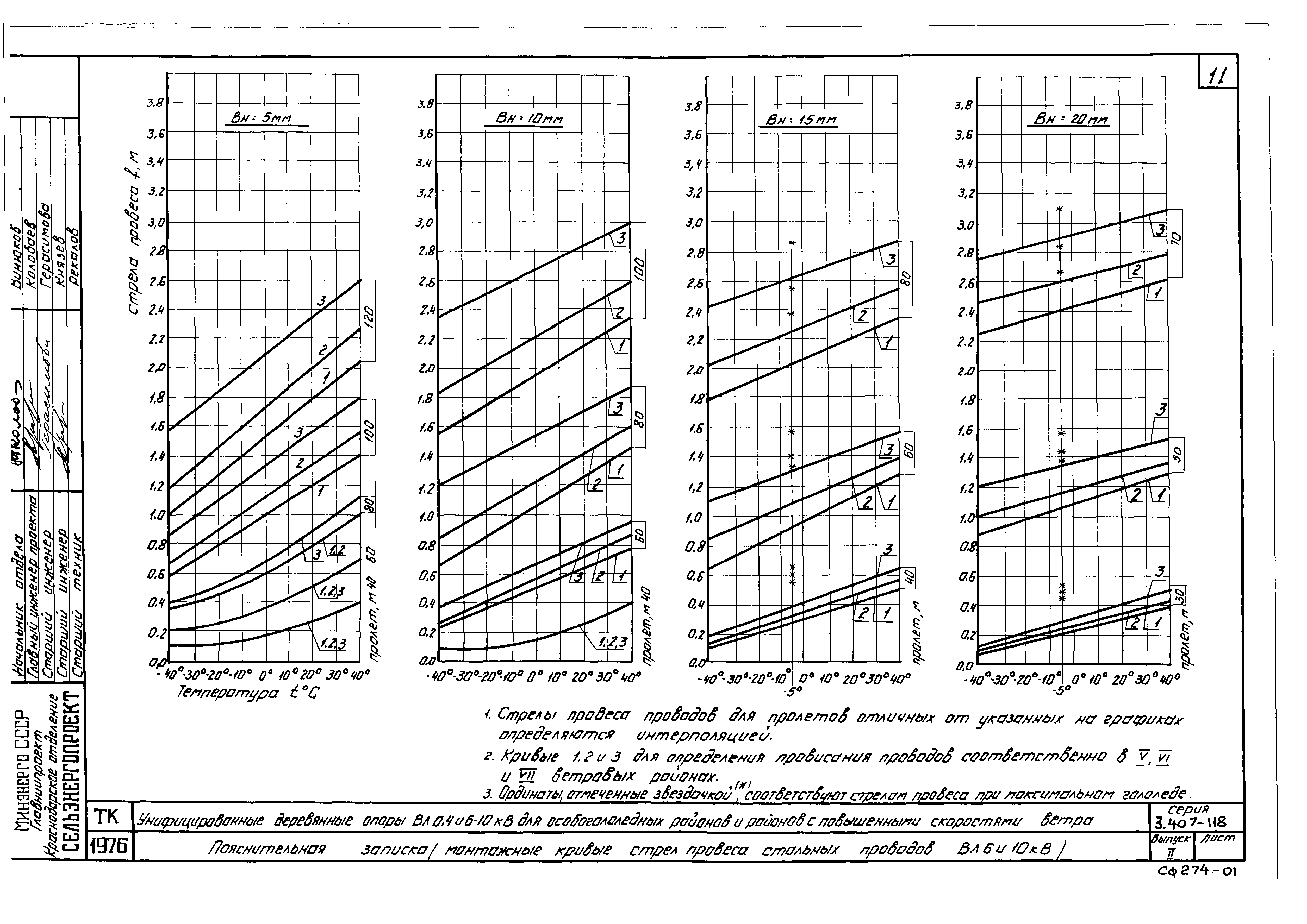

3.407-118 Унифицированные деревянные опоры ВЛ 0,4 и 6-10 кВ для особогололедных районов и районов с повышенными скоростями ветра. Выпуск 2. Опоры ВЛ 6-10 кВ djvu 3283
4. 407-253 Закрепления в грунтах железобетонных опор и деревянных опор на железобетонных приставках ВЛ 0,4-20 кВ. Сельэнергопроект djvu 6417
407-09-35.92 Разъединительный пункт 10 кВ на железобетонных опорах pdf 9925

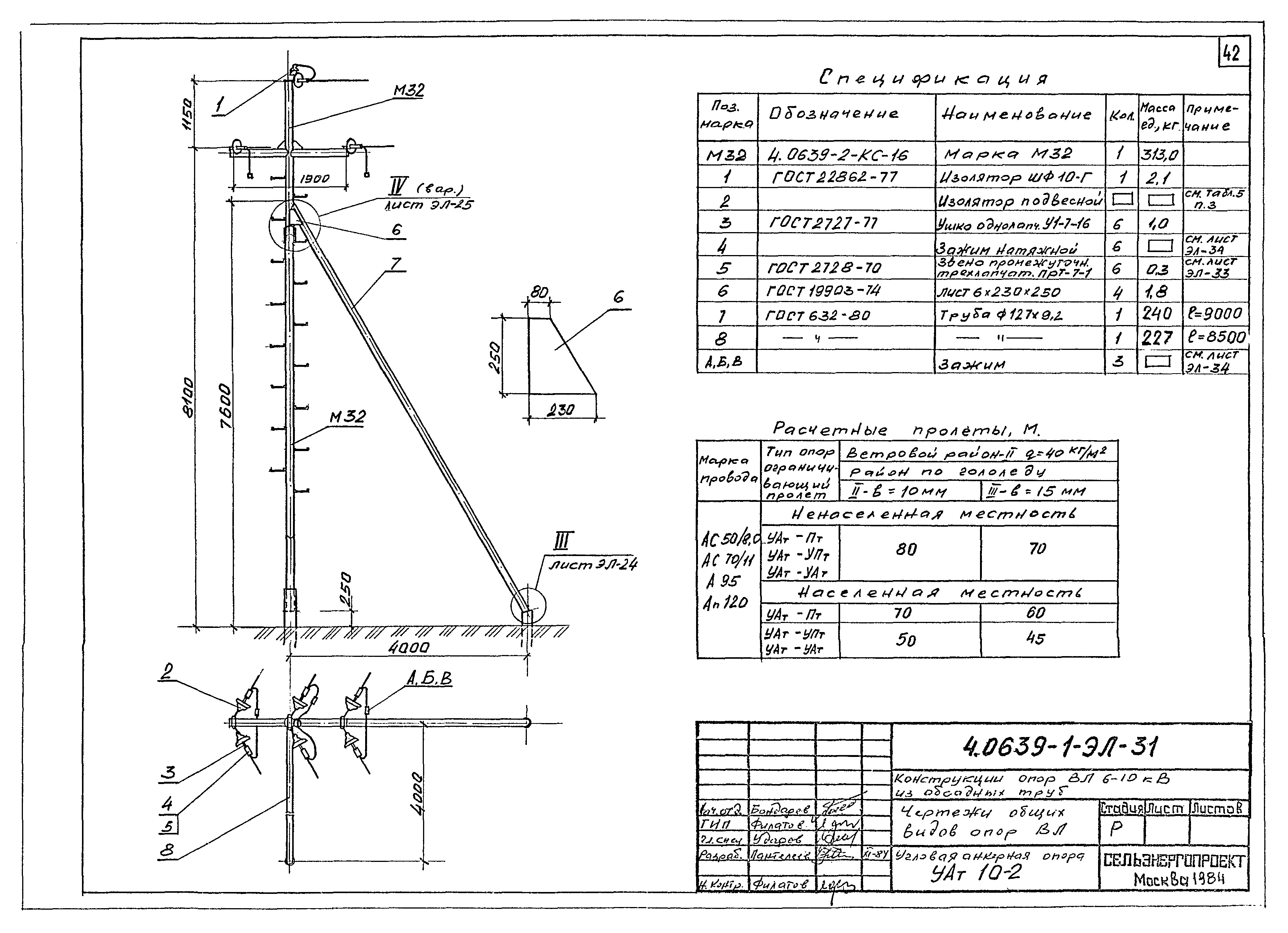

4.0639 Конструкции опор ВЛ 6-10 кВ из отработанных бурильных и отбракованных обсадных труб для районов Западной Сибири (в болотах и в районах вечной мерзлоты) pdf 6706
8н/1 Опоры ВЛ-10кВ на базе железобетонных центрифугированных стоек длиной 12м. Рабочие чертежи. Укрсельэнергопроект pdf 9494
9015 Конструкции железобетонных опор ВЛ 6-10 кВ для районов Западной Сибири. Альбом III.Железобетонные конструкции djvu 3739
10.0173 (дополнение к серии 3.407.1-143) Железобетонные опоры ВЛ 10 кВ со штыревыми изоляторами. Материалы для проектирования. Сельэнергопроект. djvu 3542
11.0463 Одноцепные железобетонные опоры ВЛ 6-10 и 20 кВ на базе стоек СВ110-I (2,3)-а. Рабочие чертежи djvu 3699
20.0027 Железобетонные опоры для совместной подвески защищенных проводов ВЛ 10 кВ и самонесущих изолированных проводов двухцепной ВЛ 0,4 кВ djvu 6286
21.0050 Переходные опоры ВЛ 10 кВ с защищёнными проводами djvu 3759

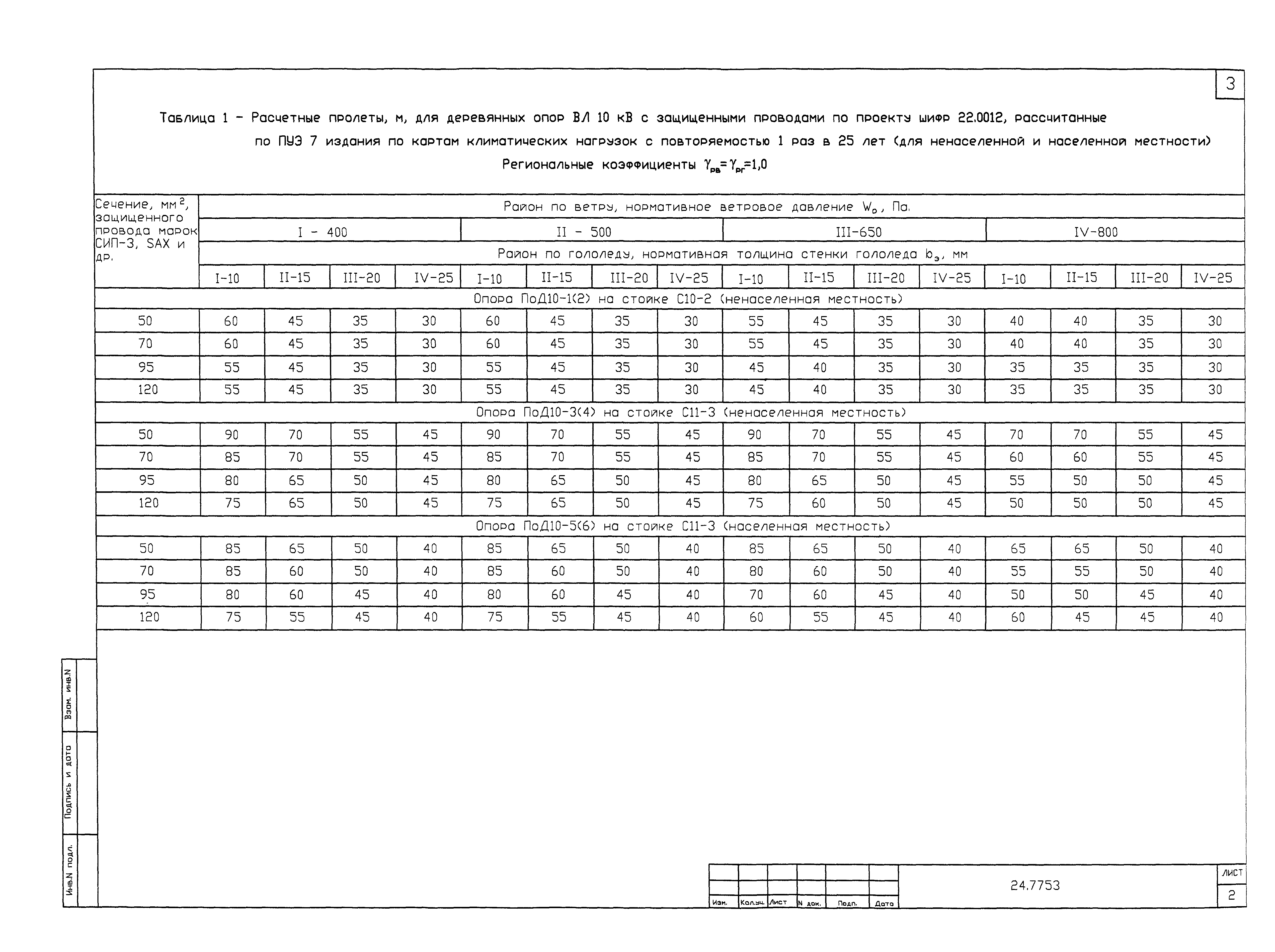

22. 0012 Деревянные опоры с защищенными проводами ВЛ 10 кВ pdf 8983
22.0028 Стальные многогранные опоры ВЛ 6-10 кВ (устанавливаются в грунт без фундаментов) pdf 7321
22.0076 Технические решения по применению изолированных проводов SAXKA на ВЛ 10 кВ. РОСЭП pdf 7548
22.0100 Железобетонные опоры для совместной подвески ВЛ 10 кВ и ВЛИ 0,38 кВ pdf 8461
23.0016 Железобетонные опоры ВЛ 6-10 кВ на базе центрифугированных стоек СК22 с защищенними проводами pdf 9299
23. 0067 Установка длинно-искровых разрядников типа РДИП-10 на опорах ВЛ 10 кВ с защищёнными проводами djvu 4360
23.0087 Закрепление железобетонных промежуточных опор ВЛ 10 кВ в болотистых грунтах pdf 7276
24.0029 (ТМП-24.0029 Москва 2004) Установка разъединителей PЛK в электрических распределительных сетях напряжением 10 кВ. Выпуск 2. ОАО РАО «ЕЭС России», Москва 2004г. pdf 9964
24.0066 Расчётные пролёты для железобетонных опор ВЛ 10 кВ с защищёнными проводами по ПУЭ 7 издания (дополнение к проектам опор ВЛ). Часть 1 pdf 13774
24.0066 Расчётные пролёты для железобетонных опор ВЛ 10 кВ с защищёнными проводами по ПУЭ 7 издания (дополнение к проектам опор ВЛ). Часть 2 pdf 11062

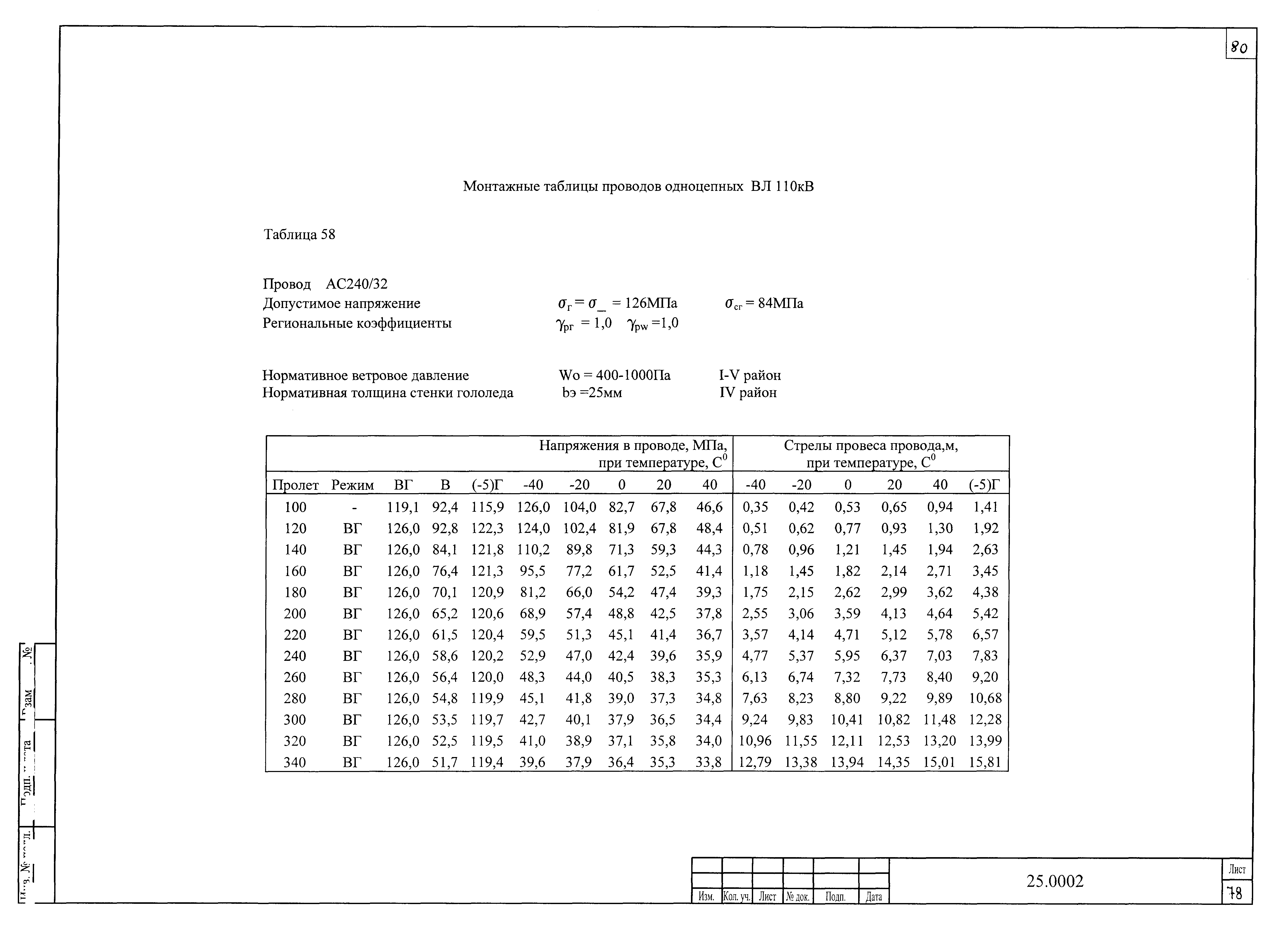

25.0001 Пособие по проектированию ВЛЗ 10 кВ, ОАО «РОСЭП», 2005г. pdf 17069
25.0016 Железобетонные опоры ВЛ 6-10 кВ с защищенными проводами с подвесными изоляторами pdf 7121

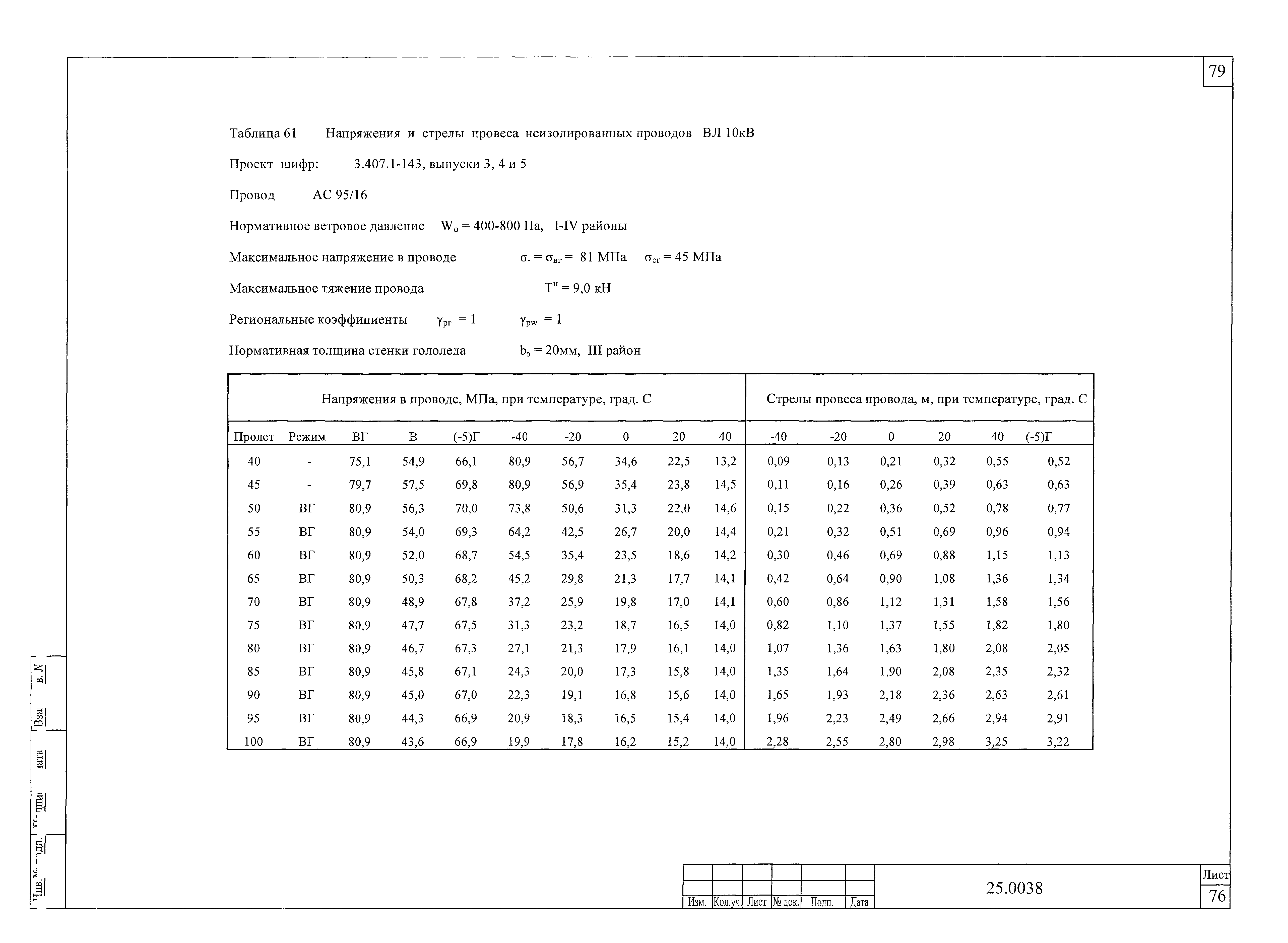

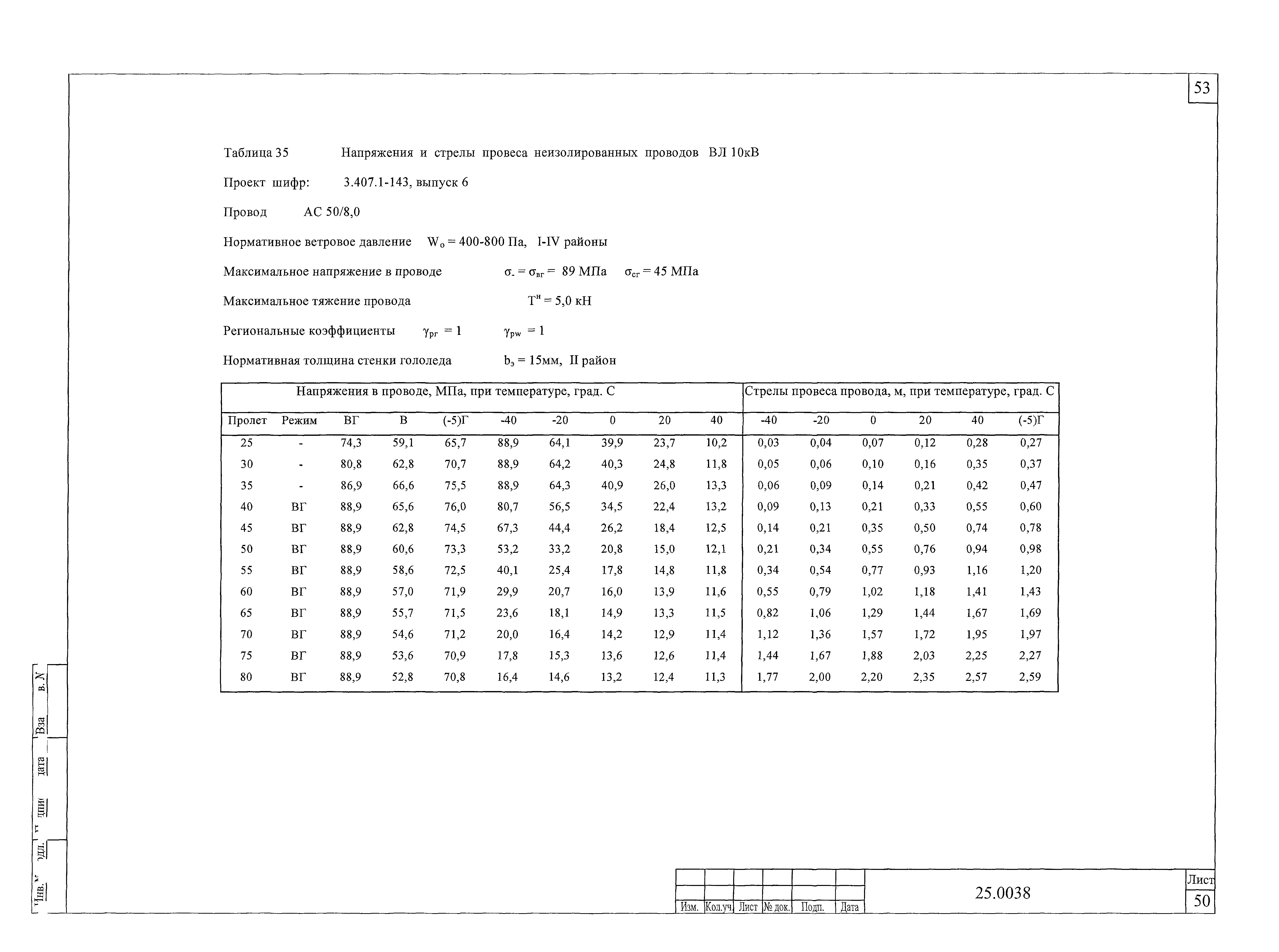

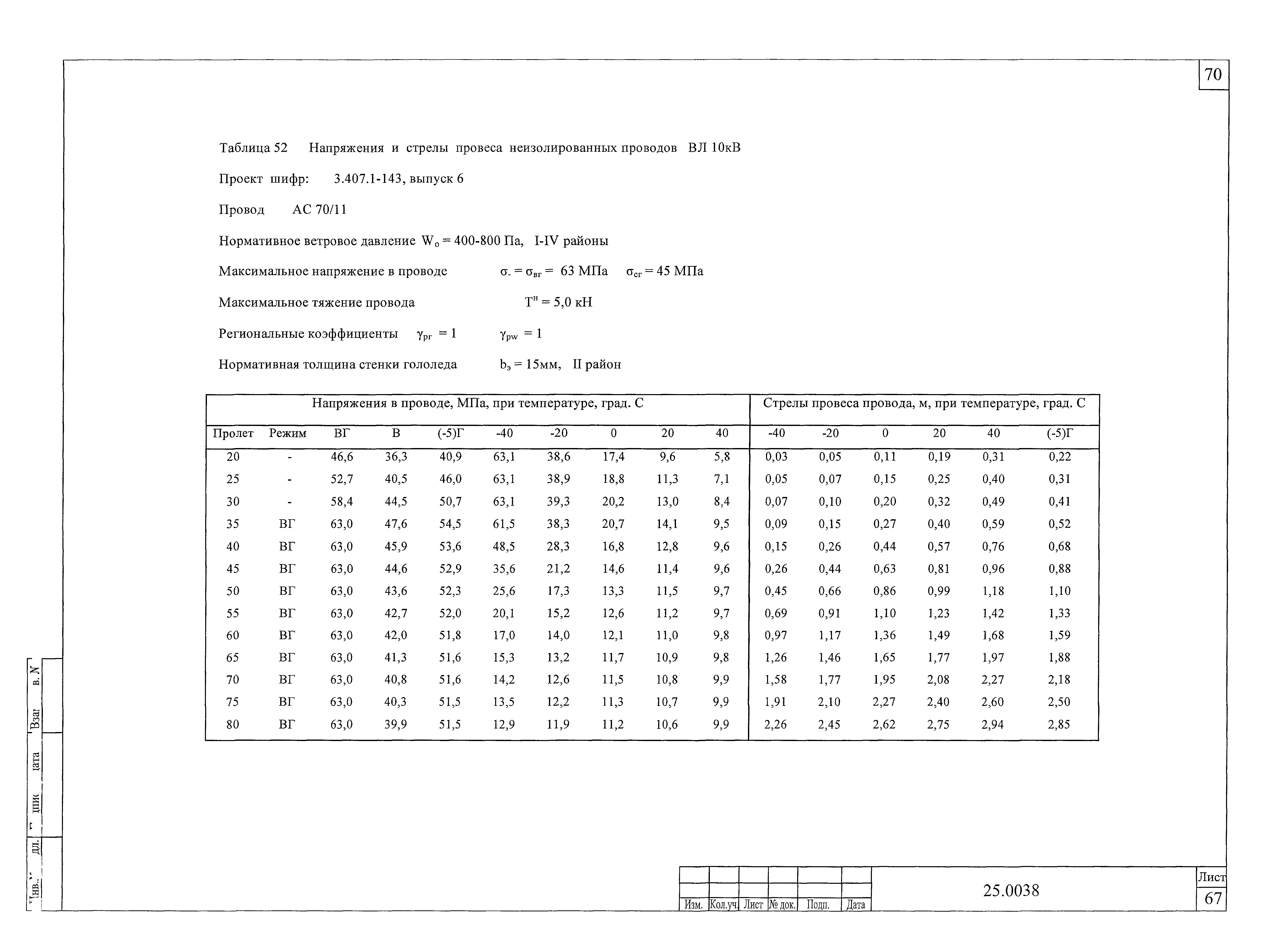

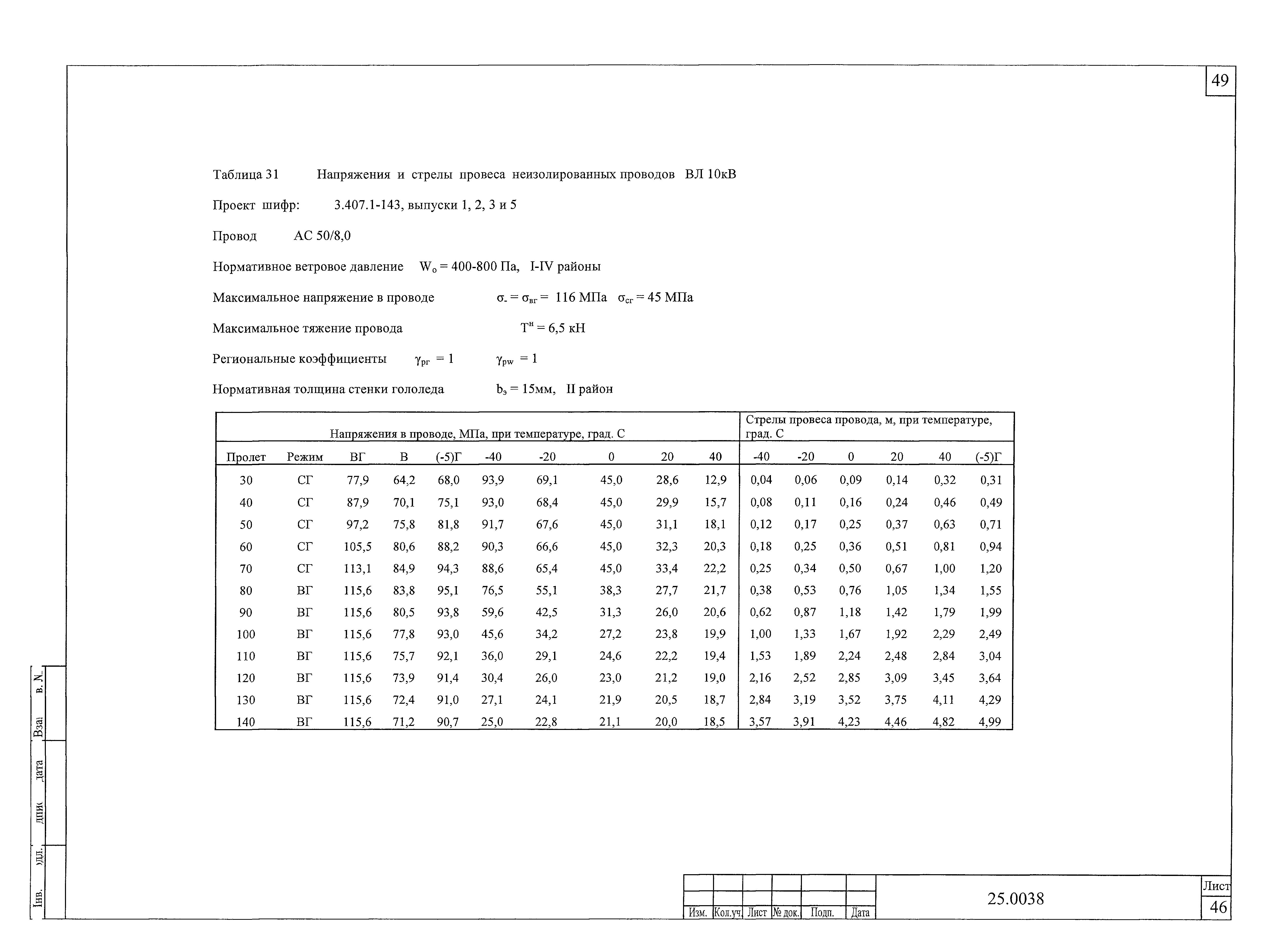

25.0038 Расчётные пролёты для опор ВЛ 10 кВ с неизолированными проводами по ПУЭ 7 издания (дополнение к проектам опор ВЛ) djvu 3691

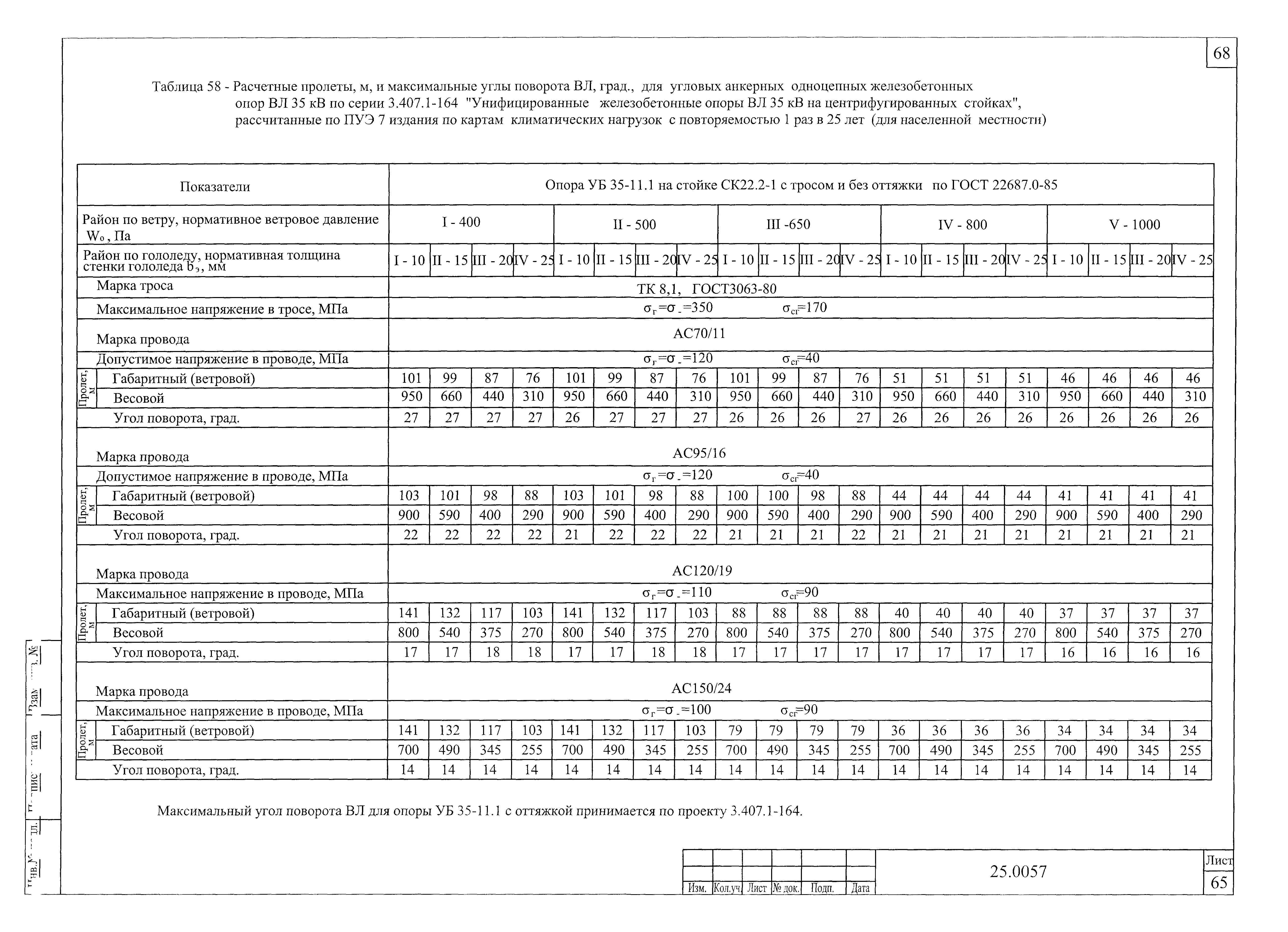

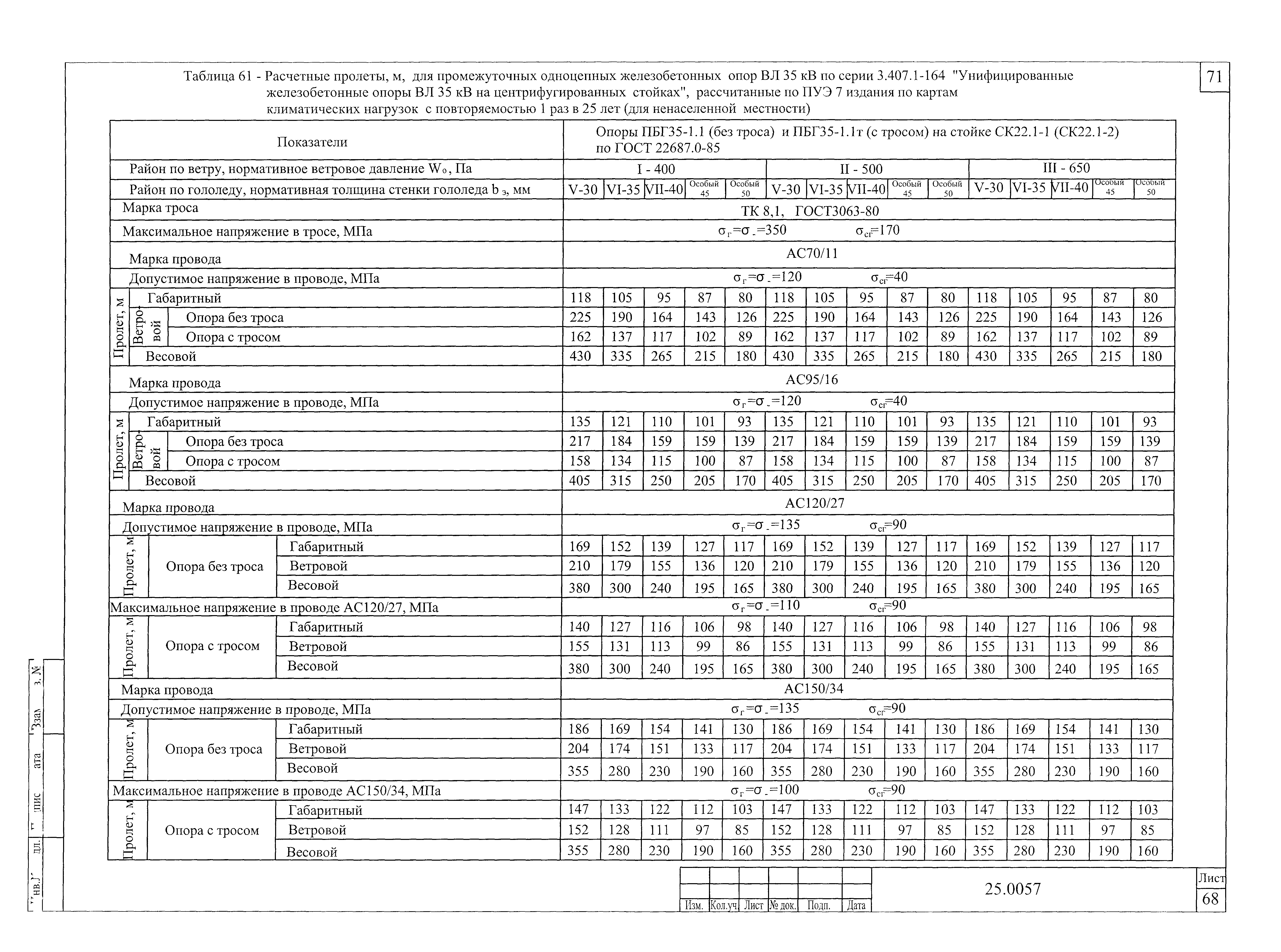

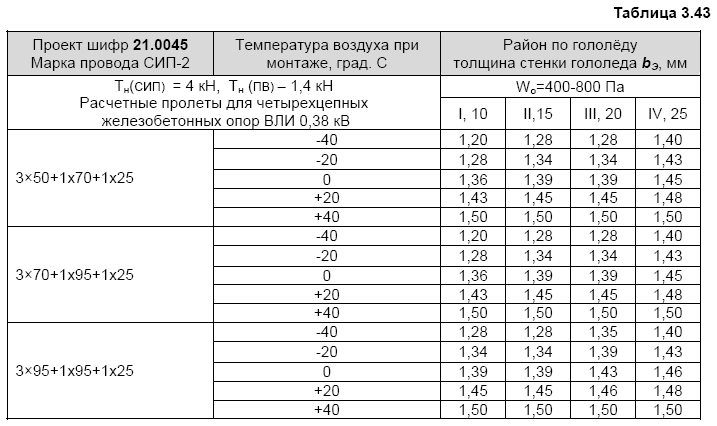

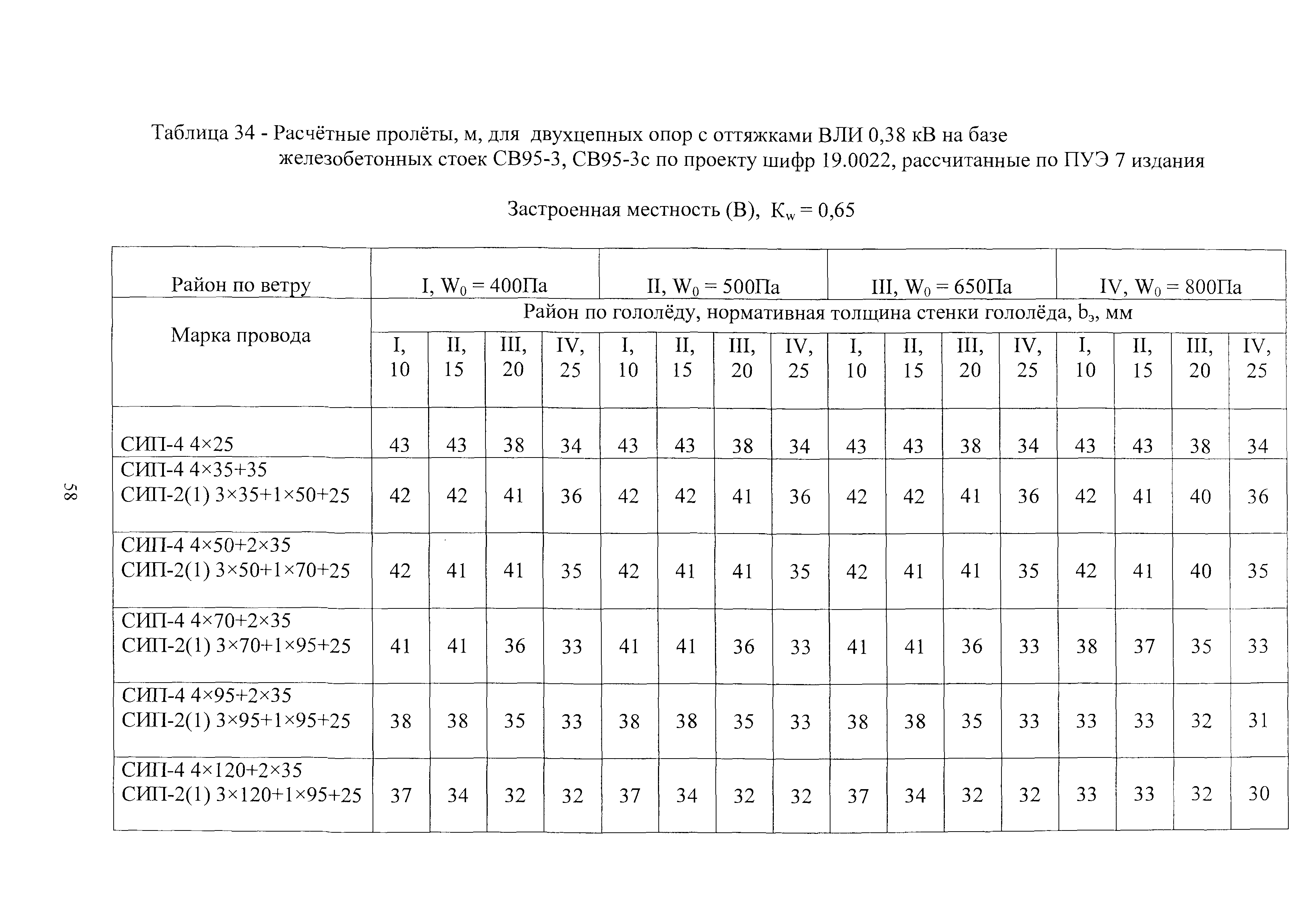

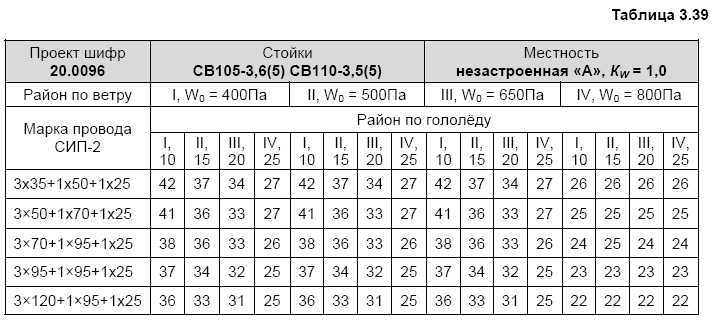

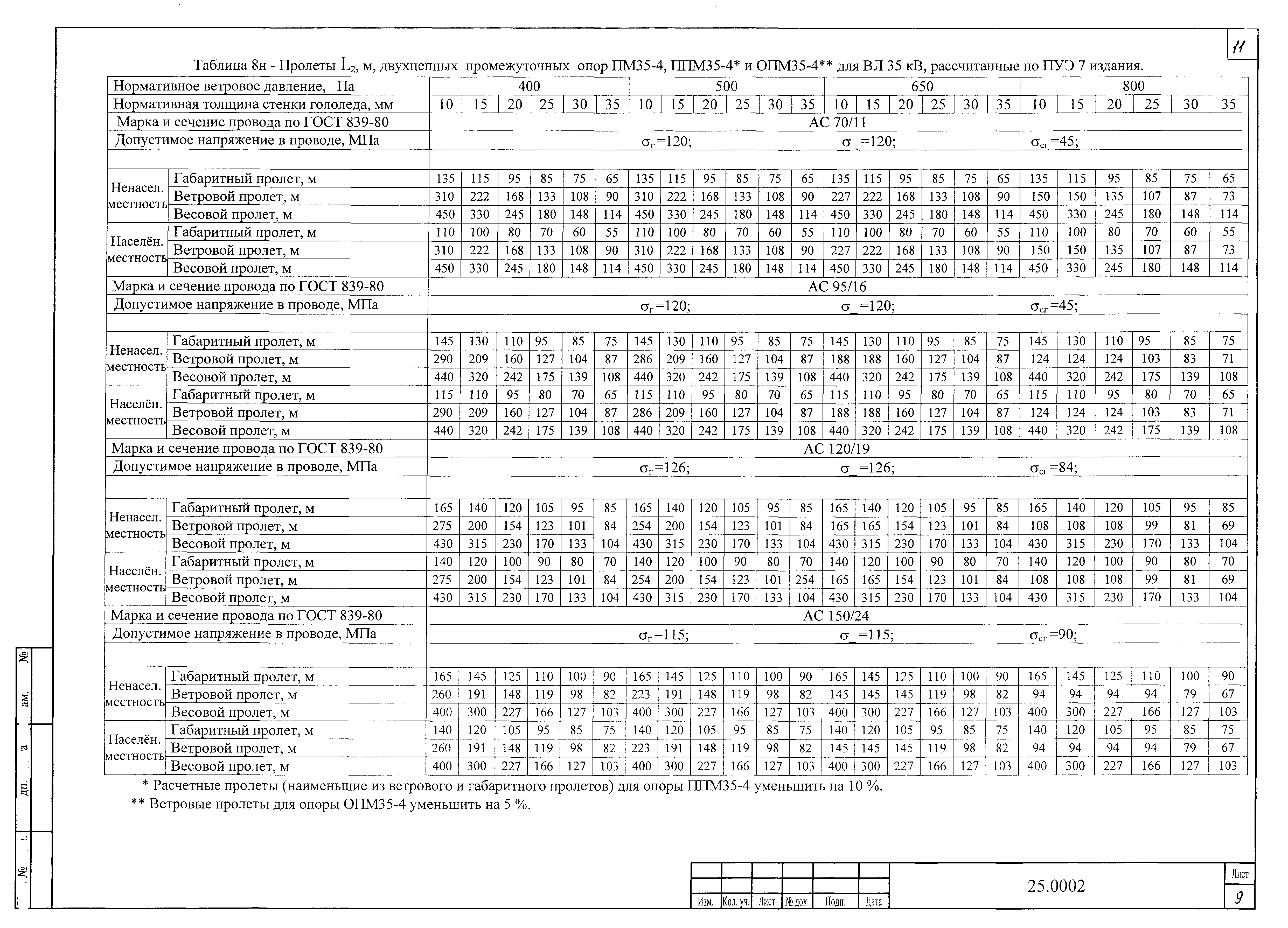

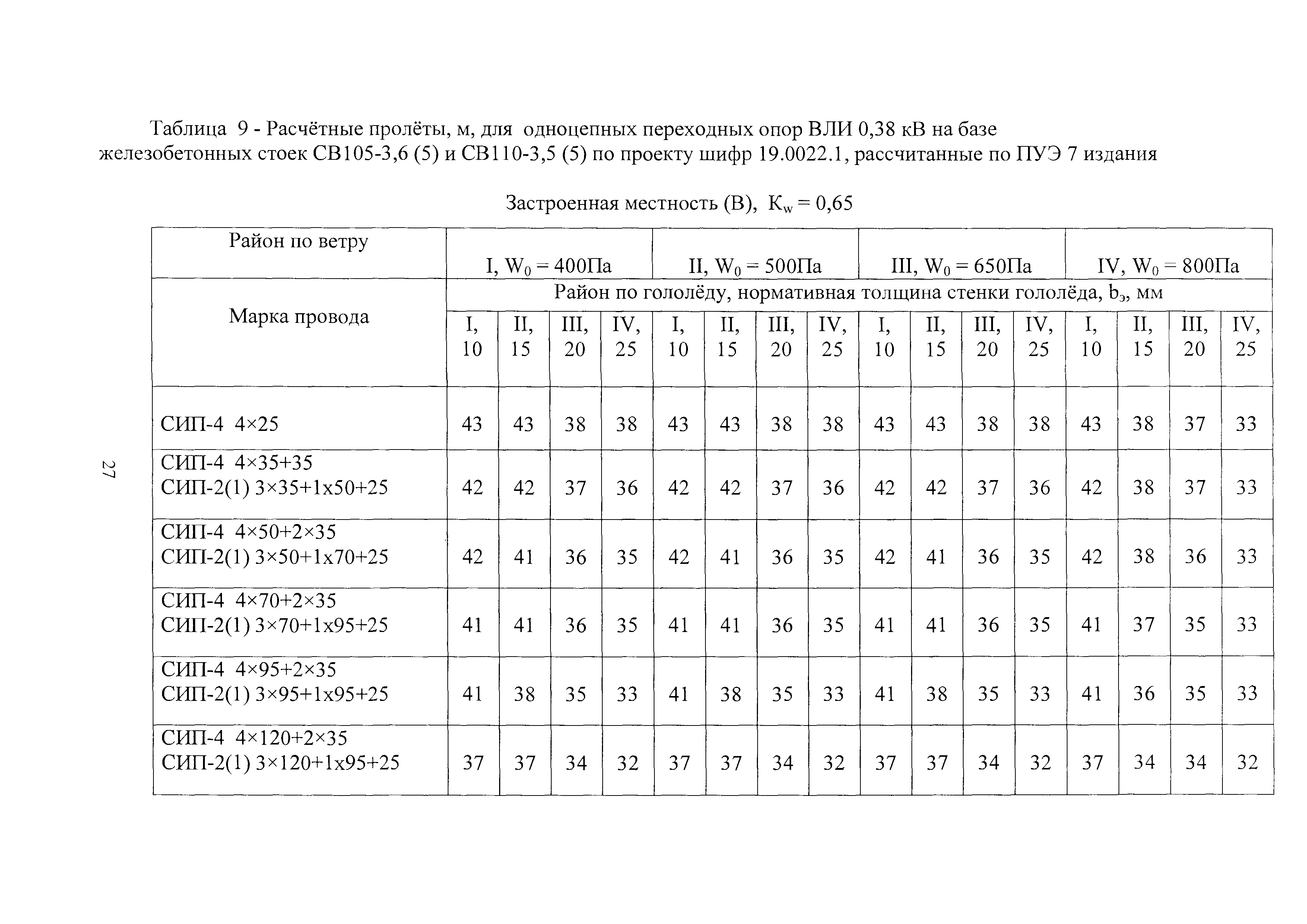

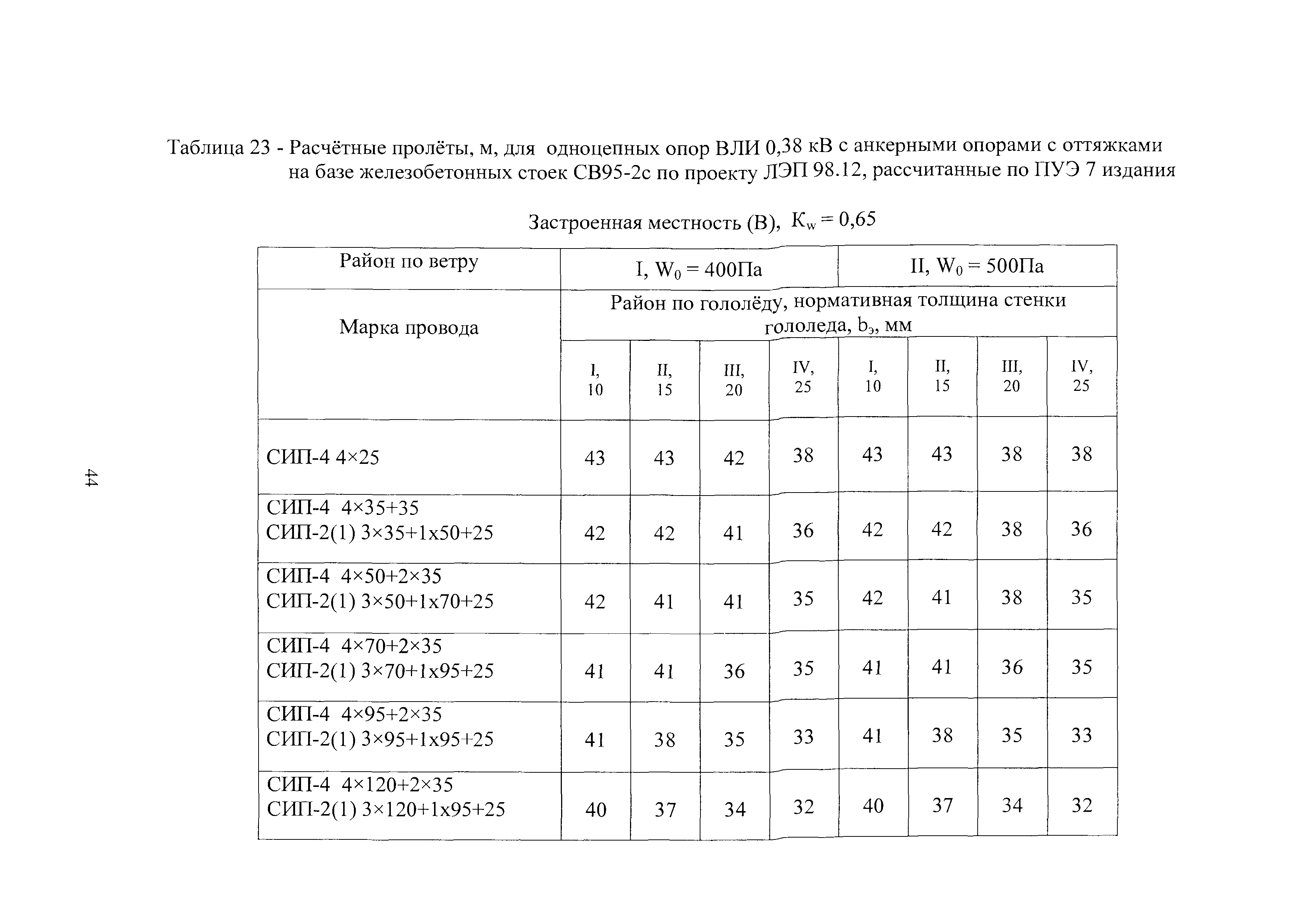

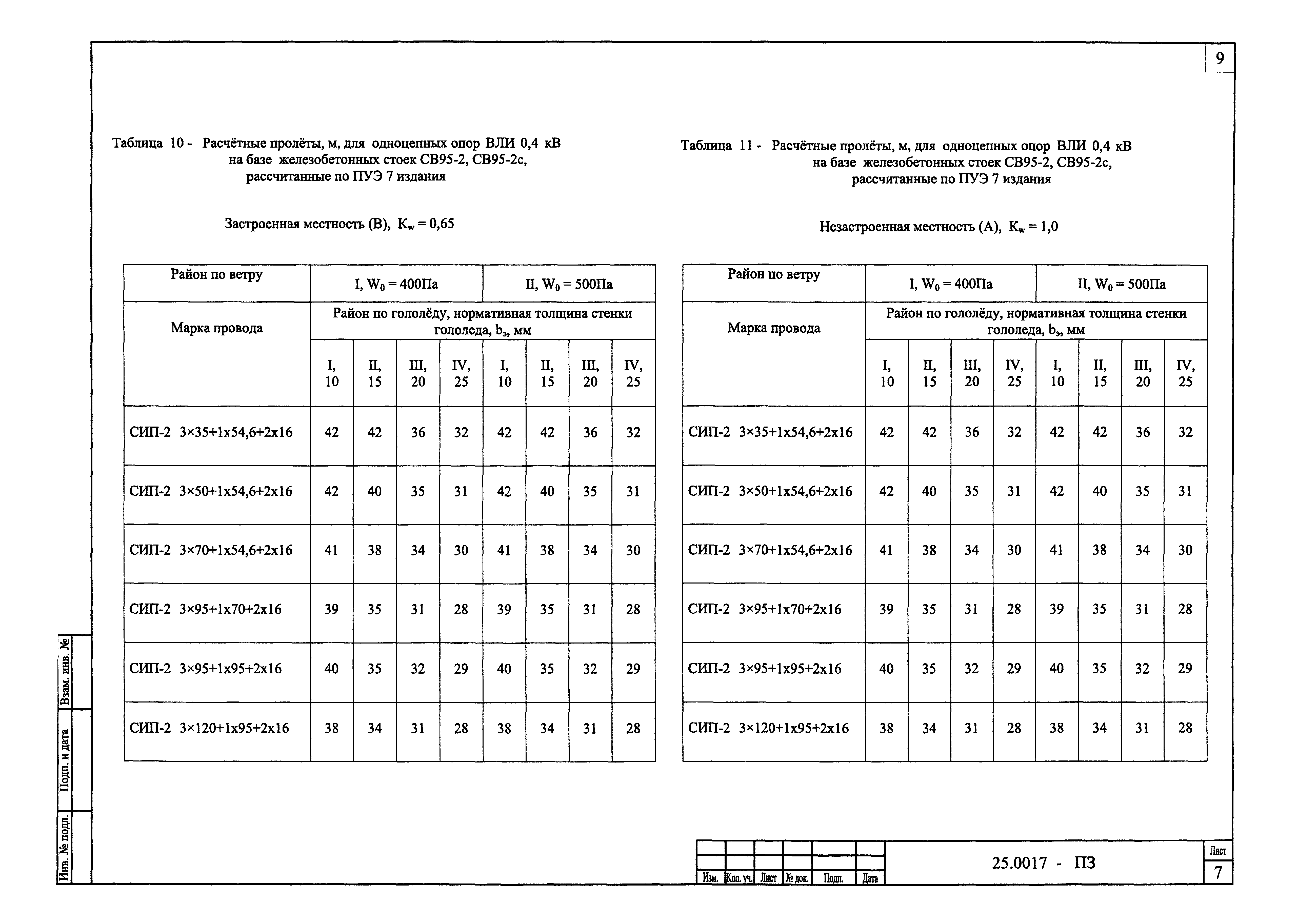

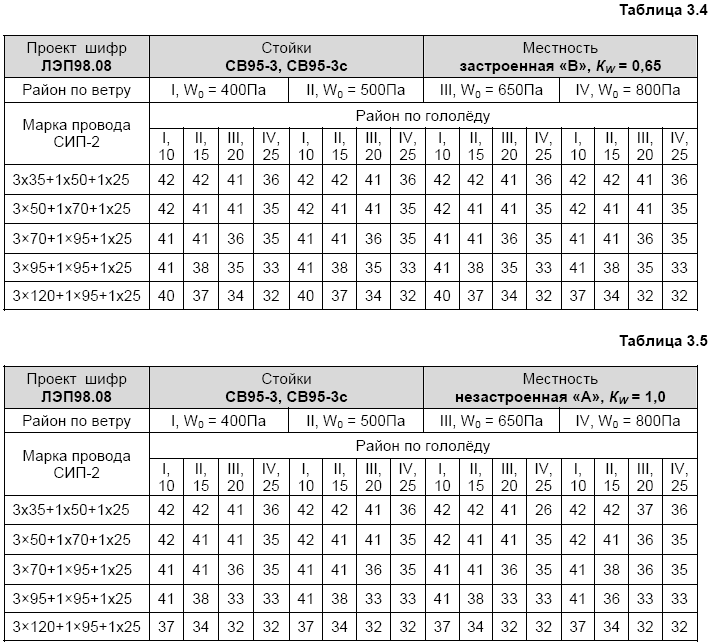

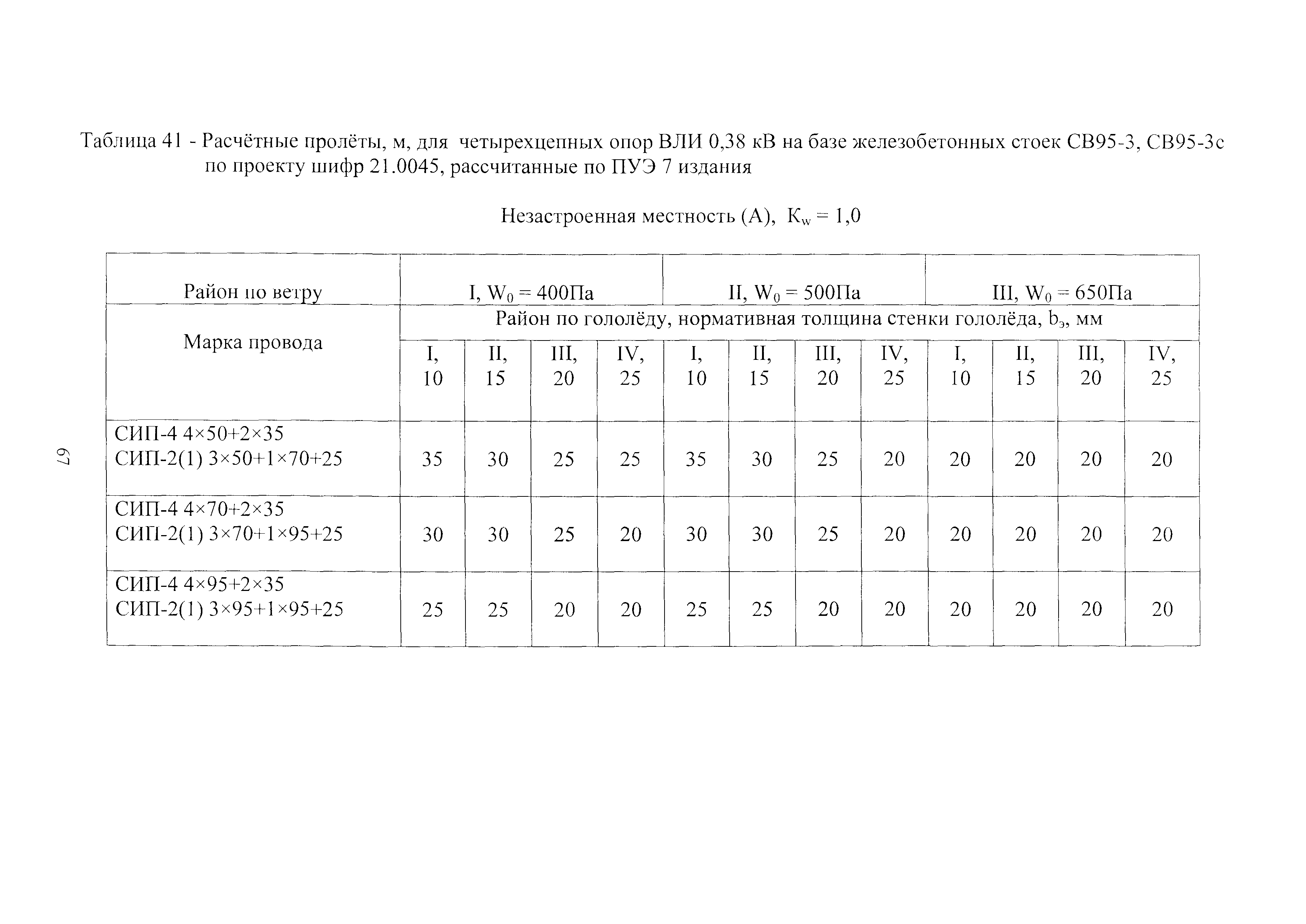

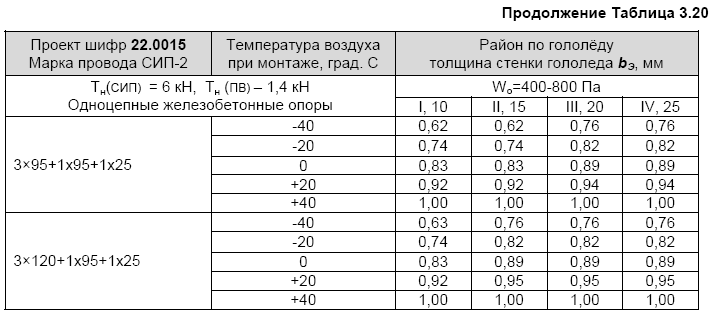

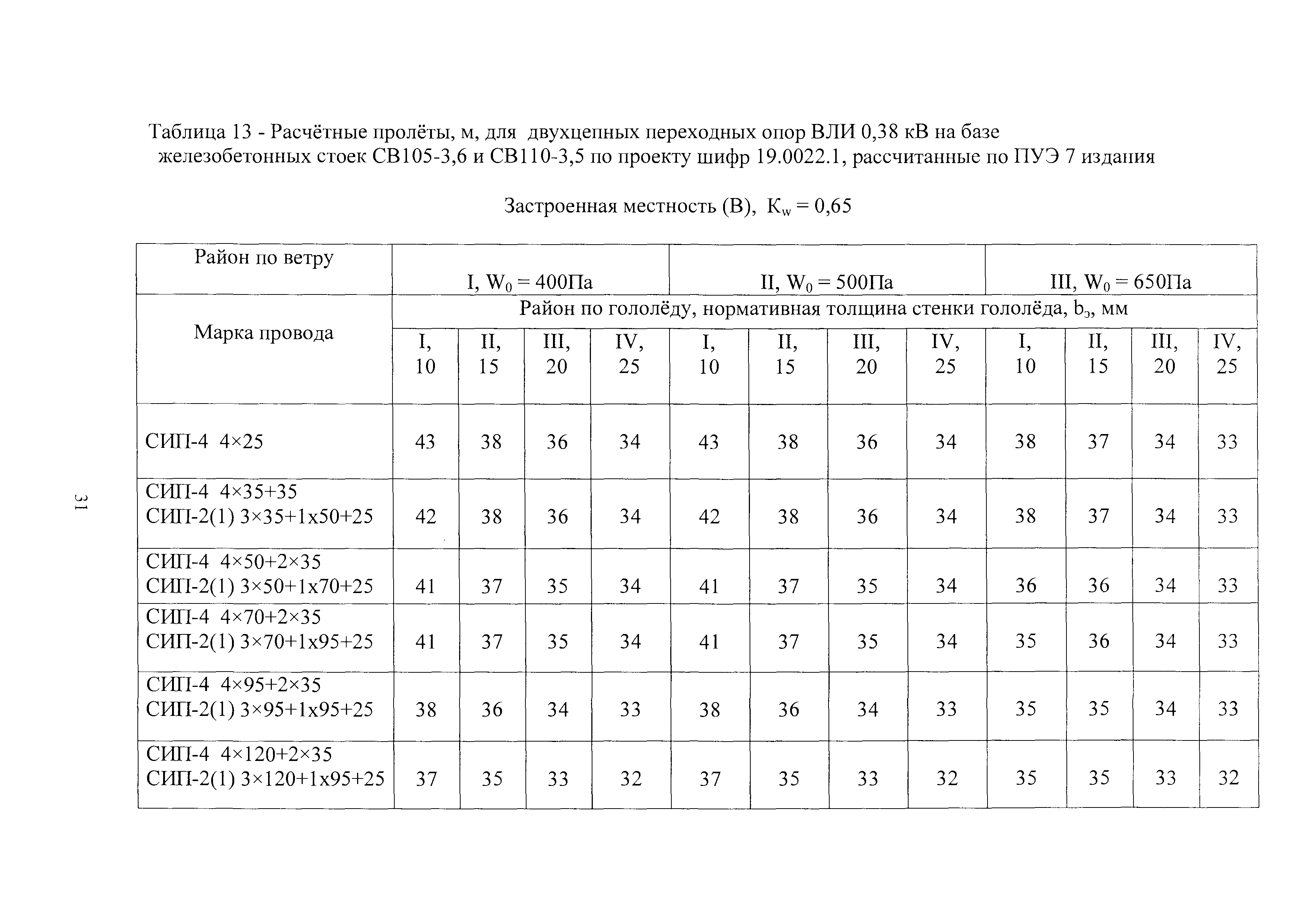

25.0057 Разработка расчетных пролетов для железобетонных, деревянных и стальных многогранных опор ВЛ 0,38-35 кВ с самонесущими изолированными, защищенными и неизолированными проводами в соответствии с ПУЭ седьмого издания. Дополнение к проектам опор ВЛ djvu 8054
25. 0092 Деревянные опоры ВЛ 6-20 кВ с подвеской кабеля Мульти-Виски, ОАО «РОСЭП», 2006г. pdf 6572
26.0004 Деревянные опоры ВЛ 6-10 кВ с защищенными проводами с анкерно-угловыми опорами с оттяжками djvu 3823
26.0077 Одноцепные и двухцепные деревянные опоры ВЛЗ 6-20 кВ с горизонтальным и вертикальным расположением проводов с линейной арматурой djvu 3766
26.1203 Расчетные пролеты для опор на базе железобетонных стоек СВ 164-20 для ВЛ 10 кВ с неизолированными и защищенными проводами по ПУЭ 7 издания pdf 6100
27.0002 Одноцепные железобетонные опоры ВЛ 6-20 кВ с защищенными проводами с линейной арматурой ООО «Нилед-ТД» pdf 5828

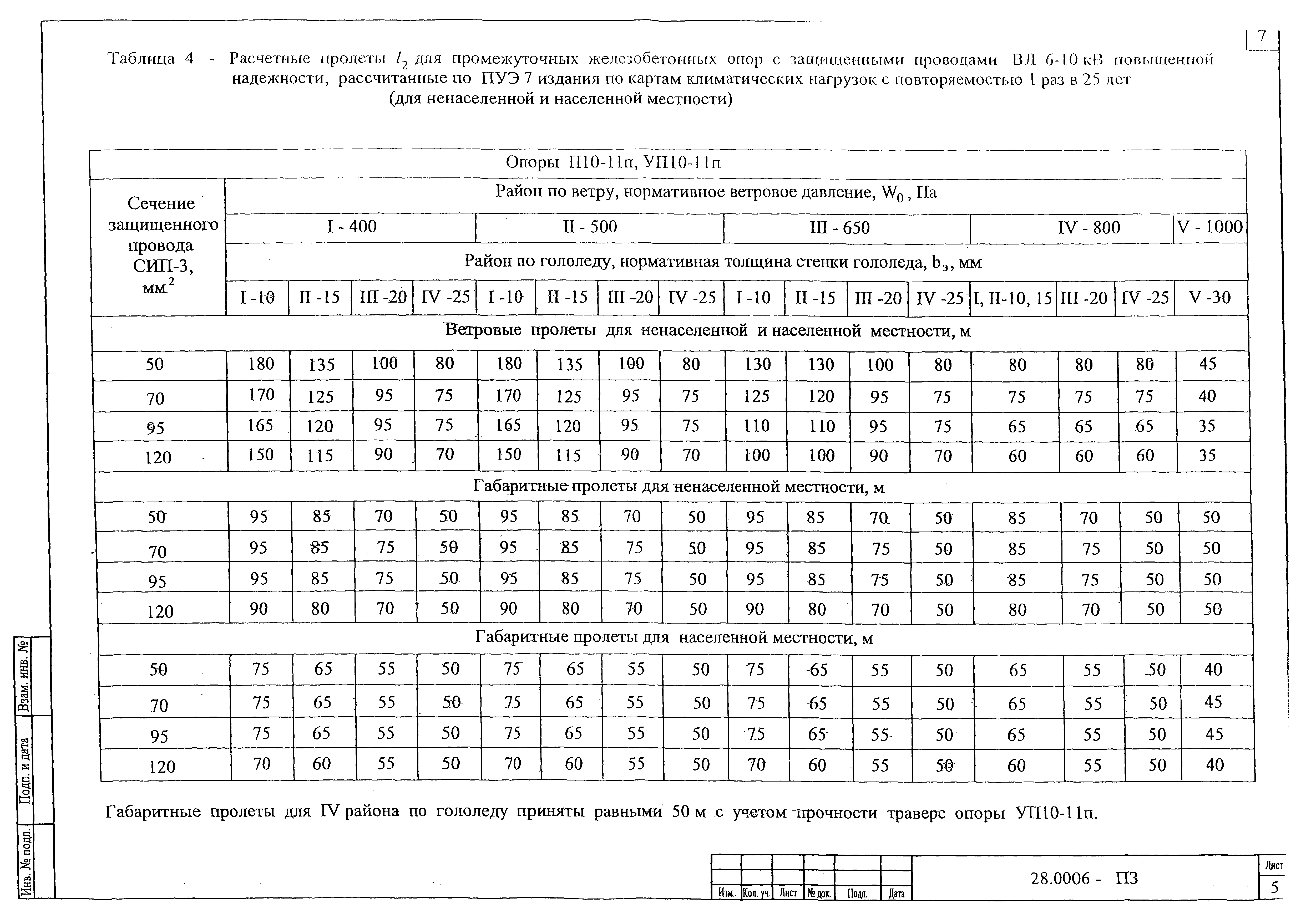

28. 0006 Опоры для ВЛ 6 — 10 кВ повышенной надежности. Альбом 1. Железобетонные опоры со стойками СВ115. РОСЭП pdf 11139
28.0006 Опоры для ВЛ 6 — 10 кВ повышенной надежности. Альбом 2. Многогранные стальные опоры. РОСЭП pdf 9599
29.0008 Одноцепные железобетонные опоры ВЛЗ 6-10 кВ для IV-VII климатических районов, ОАО «РОСЭП», 2009г. pdf 9854
30.0009 Установка устройств защиты от грозовых перенапряжений ОАО «Стример» на ж/б опорах 6-10 кВ pdf 8536
Типовые конструктивные решения по установке РДИП ОАО «Стимер» на ж/б опорах 6-10 кВ pdf 7457
685179 Установка длинно-искровых модульных разрядников РДИМ-10-1,5 на железобетонных опорах ВЛ 10 кВ по типовой серии 3. 407.1-143. НПО Стимер djvu 6929
РЛ/99-373 Металлические опоры ВЛ 6(10) кВ из гнутого профиля для проводов типа АС и СИП 3 SAX. Выпуск 0. Номенклатура и область применения. ВНПО «РОСЛЭП» pdf 9696
РЛ/99-373 Металлические опоры ВЛ 6(10) кВ из гнутого профиля для проводов типа АС, СИП 3 SAX, СИП 3+Н Торсада. Выпуск 1. Номенклатура и область применения. ВНПО «РОСЛЭП» pdf 9008
РЛ/99-373 Металлические опоры ВЛ 6(10) кВ из гнутого профиля для проводов типа АС и СИП 3 SAX. Выпуск 2. Конструкции металлические. ВНПО «РОСЛЭП» pdf 5687
РЛ/299-373 Металлические опоры ВЛ 6(10) кВ из гнутого профиля для проводов типа СИП-3 (SAX). Рабочие чертежи и указания по применению. ВНПО «РОСЛЭП» pdf 12466
СП/08-001 Опоры для ВЛ 6-10 кВ повышенной надежности на стойках переменного сечения. Рабочие чертежи и указания по применению. Спецпроектинжиниринг pdf 11165
СП/08-003 Установка электрооборудования на напряжение 6-10кВ на опорах повышенной надежности со стойками СВ 115. Рабочие чертежи и указания по применению. Спецпроектинжиниринг pdf 7455
СП/08-004 Установка электрооборудования на напряжение 6-10кВ на многогранных стальных опорах повышенной надежности. Рабочие чертежи и указания по применению. Спецпроектинжиниринг pdf 7305
СП/08-005 Установка электрооборудования на напряжение 6-10кВ на опорах повышенной надежности на стойках переменного сечения. Рабочие чертежи и указания по применению. Спецпроектинжиниринг pdf 5821
СП/09-001 Опоры для ВЛ 6-10 Кв повышенной надежности на стойках переменного сечения. Дополнение к проекту СП/08-001 pdf 5919
СП/09-002 Переходные опоры для 6-10 Кв повышенной надежности на стойках переменного сечения. Рабочие чертежи и указания по применению. Спецпроектинжиниринг pdf 6052

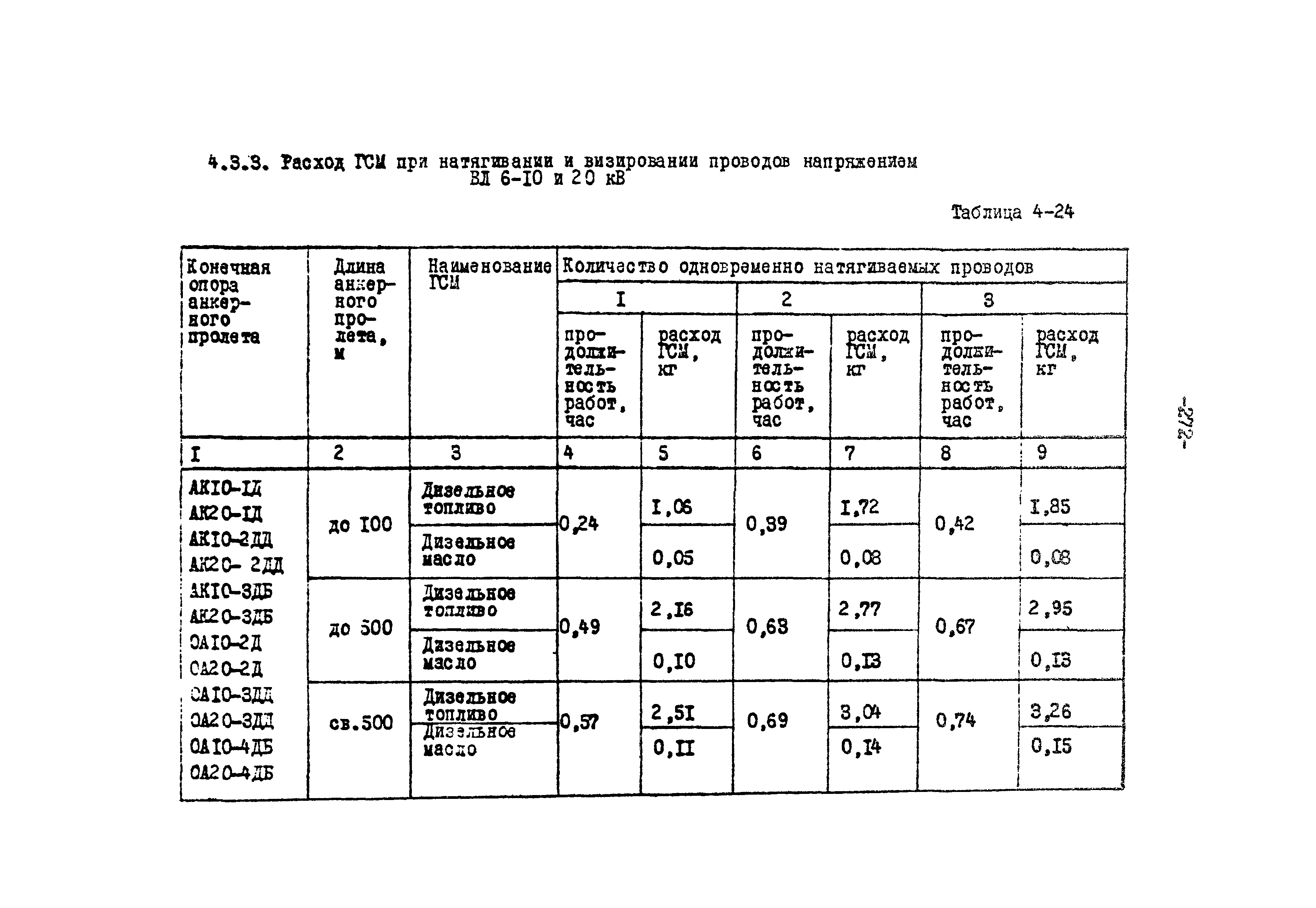

ТТК РЛ/99-373 Технологические карты на строительство ВЛ 6-10 кВ на металлических опорах из гнутого профиля проекты РЛ/99-373 для проводов типа АС и СИП-3 (SAX), РЛ/299-373 для проводов типа (SAX). ВНПО «РОСЛЭП» pdf 10054
Э202 Конструкции железобетонных опор для совместной подвески ВЛЗ 10 кВ и ВЛИ 0,38 кВ. Рабочие чертежи. Западсельэнергопроект djvu 3445
Э-207 Конструкции железобетонных опор ВЛЗ 10 кВ для защищенных проводов. Вариант с укороченными траверсами на стойках СВ 110-3,5. Рабочие чертежи. Западсельэнергопроект djvu 3554
ЭГИ.ОП10.002 Металлические опоры ВЛ 6(10) кВ из гнутого профиля для проводов типа АС и СИП-3 (SAX). Выпуск 1. Опоры. Рабочие чертежи. Электрогаз djvu 3196
ЭГИ.ОП10.002 Металлические опоры ВЛ 6(10) кВ из гнутого профиля для проводов типа АС и СИП-3 (SAX). Выпуск 2. Стальные элементы опор. Рабочие чертежи. Электрогаз djvu 3240
ЭЛ-ТП. 010.05 Стальные опоры из гнутого профиля серии С10П для ВЛ с неизолированными проводами. ЭЛСИ djvu 3238
ЭЛ-ТП.010.06 Стальные опоры из гнутого профиля серии С10П для ВЛ с изолированными проводами. ЭЛСИ djvu 3658
ЭЛ-ТП.010.07 Стальные опоры из гнутого профиля для воздушных линий электропередачи 10 кВ. с неизолированными проводами. ЭЛСИ djvu 3284
Дополнение к проекту 4-07-912 Железобетонные опоры анкерно-углового типа с подкосами для воздушных линий электропередачи 6-10 кВ. Рабочие чертежи. ВНИПИСЕЛЬЭЛЕКТРО djvu 3515

Монтаж воздушных кабельных линий напряжением 0,4-10 кВ

Электрические сети (ЭС), построенные на открытой местности, зачастую выполняют роль воздушных линий (ВЛ). Длина пролета воздушной линии, отличается от монтажа кабельных линий электропередач – это расстояние между центрами двух смежных опор на местности.

Воздушные кабельные линии: преимущества и недостатки

«Кабельной линией называется линия для передачи электроэнергии, состоящая из одного или нескольких параллельных кабелей с соединительными, стопорными и концевыми муфтами (заделками) и крепежными деталями. Основными элементами конструкции силовых кабелей являются токопроводящие жилы, изоляция жил, оболочка для защиты изоляции от увлажнения и других воздействий среды, броня из стальных лент или проволоки для защиты оболочки с изоляцией от механических повреждений и противокоррозионное покрытие или специальный защитный покров» (ПУЭ).

В случае, если объект, который необходимо регулярно снабжать электричеством, имеет разветвленную сеть кабелей, примером которой может являться структурированная кабельная система, т.н. СКС, то необходимо планирование и строительство магистральной линии. Магистраль прокладывается двумя способами: витой парой медного кабеля или оптическим волокном, одно- или многомодовым. Специфика инженерии сети определяется ее конфигурацией, количеством объектов электроснабжения, рабочих мест, расстояния, погодных условий и т.д. Совокупность этих факторов определяет также и способ прокладки линии: подземный – по траншеям, путепроводам, колодцам; подводная, либо – самый распространенный, воздушный, в котором задействуются стены, крыши зданий, свободно воздушное пространство, опоры разного типа. Однозначным плюсом прокладывания воздушной кабельной линии является простота ее разработки и монтажа, вторым – относительная дешевизна. Для сложноконфигурированных кабельных линий также важна быстрота и простота доступа в любой точке для ремонтных работ. С этой точки зрения воздушные кабельные линии также дают немалое преимущество по сравнению с иными видами прокладки.

Существуют у воздушных кабельных линий и недостатки. К ним можно отнести до сих нерешенную проблему штормовой защиты, когда падающие опоры, летящие посторонние предметы рвут провода электропередач и повреждают таким образом фидеры. Подверженность разрядам молнии и накопление электростатики – тоже из разряда негативных сторон воздушных кабельных линий. Если область установки находится в зоне риска, то необходимо обеспечить заземление, либо использовать силовые кабели для подземной прокладки. Обрыв линии может спровоцировать не только обрушившаяся ветка: зимой воздушные линии подвергаются опасности провисания и обрыва из-за накапливающегося на них снега и льда. Тем не менее, все эти минусы относятся к довольно низкой степени вероятности, и многократно перекрываются плюсами. Главным из которых является экономичность.



Способы прокладки и монтажа воздушных кабельных линий

Прокладывать воздушную кабельную линию должны обязательно специалисты, имеющие не только аттестацию по электробезовасности, но и допуск к верхолазным работам. Необходимо строго соблюлать правила охраны труда, пользоваться средствами защиты. Это связано с тем, что нелицензированные монтажные фирмы, как правило, стараются удешевить стоимость производимых работ. И экономят, в первую очередь, на приобретении страховочного оборудования для монтажников. В связи с этим нередки несчастные случаи на производстве, когда вместо кошки, крюков и поясов используются бытовые приемы типа «зацеп ногой», работа без страховочного пояса, обвязывание простой веревкой подмышками и т.д. Именно поэтому при обращении в нашу компанию вы можете быть уверены, что все монтажники имеют соответствующую квалификацию и опыт работы.

Воздушная кабельная линия довольно проста в прокладке, если перед этим утвержден план и обследованы точки крепления. Одним из непременных условий правильной прокладки воздушных кабельных линий является отсутствие трения кабеля о предметы, что с течением времени приведет к износу и истиранию изоляции, а если в регионе погода неблагоприятная, а внешняя среда – агрессивна, то износ изоляции будет ускорен в разы.

Чтобы избежать нежелательных эффектов, при прокладке воздушных кабельных линий часто используется технология FlexTender. Алитированная (алюминизированная) или оцинкованная стальная проволока свернута в пружину, наподобие спирали. Она протягивается между двумя объектами, внутрь спирали помещается кабель и вспомогательный трос. При натяжении спираль разворачивается, обеспечивая оптимальную гибкость, упругость и защиту от внешних повреждений. Концы FlexTender закрепляются в двух точках между двумя объектами воздушной кабельной линии, там же осуществляется промежуточное крепление силового элемента и кабеля.

Подобную спираль можно изготовить кустарным способом из обычной оцинкованной проволоки, и она даже будет иметь некоторое преимущество: можно сначала установить силовой элемент и кабель, а потом – накрутить на него проволоку. Но это имеет экономическую целесообразность только в случае небольшого метража воздушной кабельной линии.

Крепление силового элемента

При прокладке воздушных кабельных линий необходимо определить, как было сказано выше, точки крепления кабеля и силового элемента. К последнему относится трос, веревка, проволоки, которые обеспечивают дополнительную прочность конструкции и являются своего рода «скелетом» СКС. Определение точек позволит вычислить при известной длине пролета минимальный запас прочности и рассчитать требуемый, который должен значительно превышать минимальный. Расчет производится, исходя из экстремальных ситуаций: шторма, мокрого снегопада, грозы. Поскольку ответственность за повреждение, нанесенные в результате обрушения неверно рассчитанной конструкции несет монтажная организация. Поэтому при монтаже воздушных кабельных линий делается расчет и всегда закладывается кратный запас прочности силовых элементов.

В список допустимых элементов крепления силового элемента входят:

  • арматура, вмонтированная в капитальную стену;
  • специальные стенные анкеры;
  • массивная балка крыши;
  • специализированная стойка.

К недопустимым элементам крепления силовой части воздушной кабельной линии относятся:

  • оконные рамы;
  • коробки дверных проемов;
  • ограждения;
  • декоративные конструкции.

Все ненадежно закрепленные элементы воздушной кабельной линии, как правило, дают, помимо опасности быть вырванными с корнем при увеличении веса кабеля, некоторый люфт. Люфт при креплении приводит к подвижности узла силового элемента воздушной кабельной линии, что, в свою очередь, является причиной разрушения узла. К этому же может привести установка силовых элементов на изломе, то есть с перекрутами, на двух и более гранях, с резкими поворотами. К изломам и обрывам может также привести появление «барашков» при разматывании троса. «Барашек» — это полуузел, возникающий в результате частичного перекрута элемента, он очень быстро приводит к разрыву волокон металла.

Подвешивание силового элемента при прокладке воздушной кабельной линии также очень важно провести правильно, в зависимости от того, какой тип кабеля используется – самонесущий или обычный. В самонесущем кабеле силовой линии используется дополнительный силовой элемент, обычный кабель должен подвешиваться с помощью троса, проволоки или веревки. Как правило, чаще всего используется трос или стальная проволока, покрытые цинком, либо латунью, диаметром 3-5 мм. Тросы более крупного диаметра защищаются полимерной изоляцией. Они закрепляются, как и самонесущий кабель, на двух точках между пролетами. При этом надо соблюдать правило исключения возникновения разницы потенциалов: если силовой элемент закреплен на арматуре несущих стен двух зданий, то, в силу разницы потенциалов, по нему может начать течь слабый электрический ток, что приведет к нежелательным последствиям, таким, как наводки в кабеле. Поэтому, во избежание подобных проблем, при прокладке воздушной кабельной линии, силовые элементы заземляют, обычно – с обеих сторон.

В воздушной кабельной линии силовой элемент должен иметь легкий провис, поскольку сильно натянутая проволока дает дополнительную нагрузку. Согласно СНиП 3.05.06-85, глубина провеса должна находится в пределах от 1/60 до 1/40 общей длины пролета.

Подвешивание кабеля на силовом элементе

Если кабель не самонесущий, и необходимость в силовом элементе есть, следует выбрать один из двух способов объединения: либо на земле, до монтажа, либо параллельно с монтажом воздушной кабельной линии. Согласно СНиП 3.05.06-85, расстояние между точками креплениями кабеля к силовому элементу не должно превышать 1000 мм. Это довольно часто, поэтому некоторые фирмы используют для закрепления пластмассовые стяжки. Такая конструкция прочна, но стяжки быстро разрушаются под воздействием ультрафиолета, а также лопаются в морозы, поскольку изготовлены из капрона.

Технология, при которой силовой элемент крепится на земле, а потом поднимается, довольно сомнительна: да, крепить сами стяжки гораздо проще, но вот при поднимании кабеля, гораздо легче его повредить. Допустим он только при прокладке пролетов воздушных кабельных линий небольшой длины.

Длинные пролеты протягиваются сначала силовым элементом, затем на скользящих зажимах по нему подается кабель. Кабель закрепляется в начальной и конечной точке и должен висеть свободно. После чего его уже можно начинать закреплять поточечно. Если прокладка воздушной кабельной линии подразумевает использование каких-то конструкций, то там использование тросов или проволоки необязательно: роль силового элемента выполняют балки, арматура, и так далее.

Опорное крепление воздушной линии

Воздушные линии электропередач и слаботочных сетей устраивают также на опорах. Опоры классифицируются по материалу изготовления и виду.

Опоры, столбы и мачты воздушных кабельных линий по материалу делятся на:

  • деревянные;
  • железобетонные;
  • металлические.

Отметим, что металлические опоры по нормативным актам разрешается использовать только в воздушных кабельных линиях напряжением свыше 1 кВ.

Опоры, столбы и мачты воздушных кабельных линий по типу делятся на:

  1. Промежуточные. Промежуточная опора – это одиночный столб, который ставится в очень длинных пролетах, где провис кабеля под его собственным весом может представлять угрозу обрыва.
  2. Анкерные. Устанавливаются на переходах, обеспечивая дополнительную прочность конструкции.
  3. Угловые. Устанавливаются на поворотах трассы воздушной кабельной линии, что предотвращает образование загибов и изломов кабеля.
  4. А-образные. Такие опоры устанавливают в местах спайки проводов для установки разрядников. Разрядником называется аппарат, предназначенный для ограничения перенапряжений в электрических сетях.

При прокладке воздушных кабельных линий с помощью опор, допускаются некоторые временные конструкции. В качестве примера можно привести навеску неоцинкованных одножильных проводов. Такие провода крепят на опорах на штыревых изоляторах проволочными вязками или специальными зажимами. Соединение проводов может быть любым – от термитной сварки Соединяют провода специальными соединительными зажимами, электроконтактной или термитной сваркой, в зависимости от их типа. Провода на высоковольтных линиях используют обычно алюминиевые, сталь/алюминий или чистую сталь. Крепят их на штыревых или подвесных изоляторах (гирляндах) воздушных кабельных линий поддерживающими и натяжными замками.

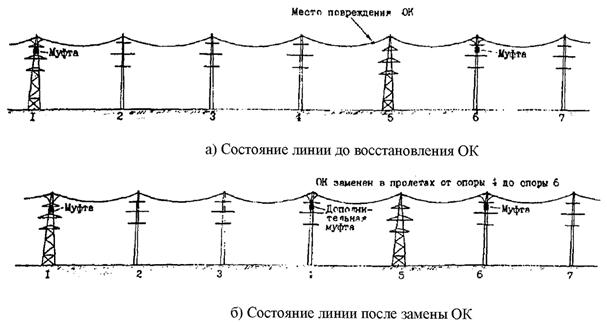

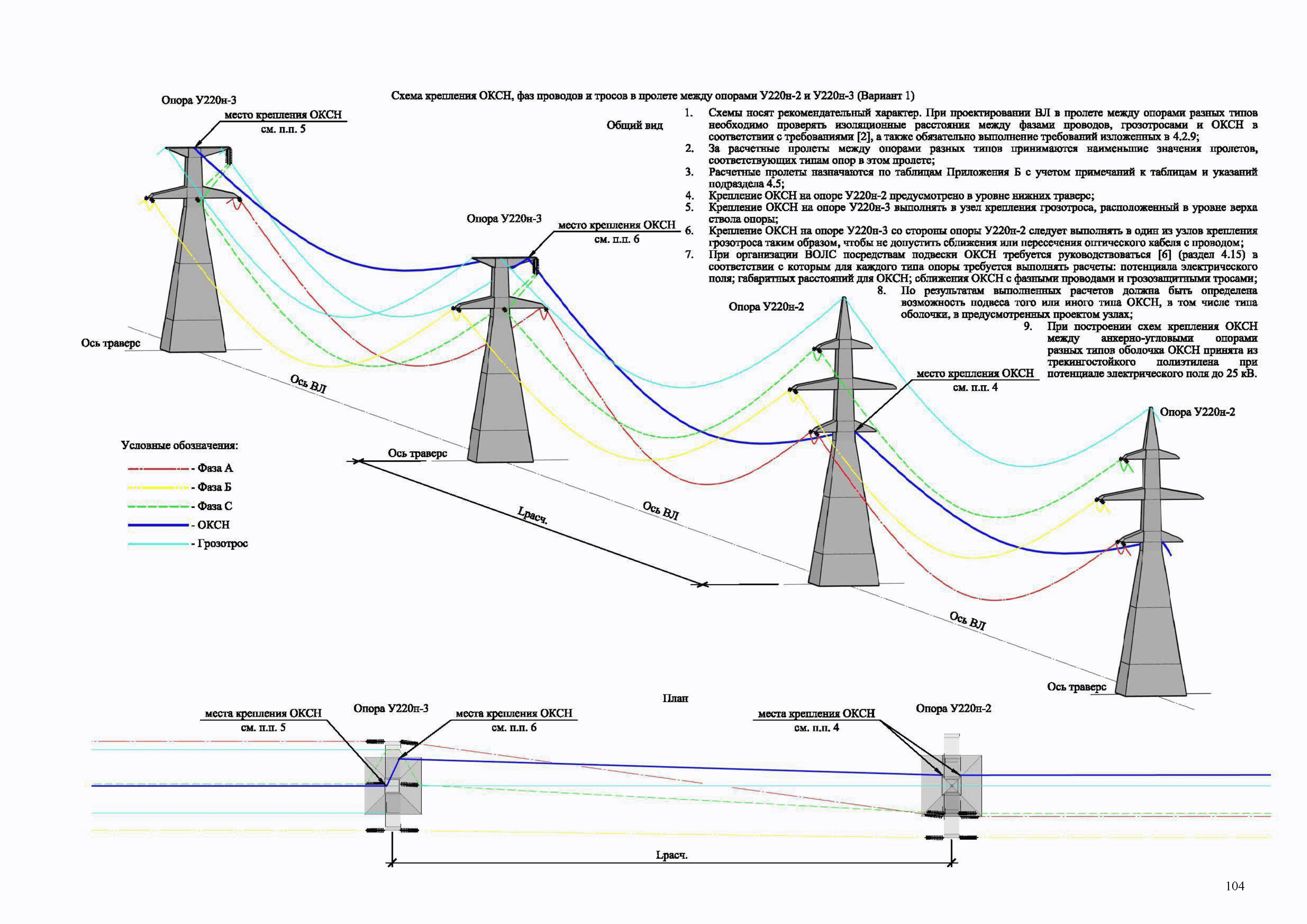

Прокладка оптоволоконных кабелей

В последние годы является необходимостью прокладка оптоволоконного кабеля как воздушной кабельной линии, при этом преимущество отдается прокладке по линиям электропередач. Такой подход имеет ряд преимуществ:

  • совпадение направлений ЛЭП с направлениями передачи диспетчерско-технологической информации, включая использование свободных каналов для коммерческой связи;
  • отсутствие необходимости отвода земель под трассу;
  • снижение стоимости строительно-монтажных работ;
  • существенное сокращение сроков строительства, поскольку сооружение ВОЛС по ЛЭП проще и технологичнее, чем подземная прокладка;
  • уменьшение числа механических повреждений по сравнению с ОК, проложенными в грунте или канализации;
  • значительное снижение эксплуатационных затрат.

Тем не менее, при прокладке воздушных кабельных оптоволоконных линий есть некоторые ограничения. Так, линии электропередач постоянно находятся под напряжением, часто подвержены накоплению статистического разряда, что дает наводку во всех кабелях. Монтаж оптоволокна должен производиться при отключенной линии электропередач, на что далеко не все владельцы дают свое согласие. «От владельцев ВЛ необходимо получить разрешение на выполнение работ, в том числе на отключение напряжения, что регламентируется правилами производства работ. Кроме того, персонал должен быть обучен и иметь допуск к работе на ЛЭП и верхолазным работам», — отмечают эксперты. В такой ситуации оптимальна будет дополнительная прокладка по своей линии, либо договор на паритетных началах.

При монтаже оптоволоконной линии, применяются новейшие технологии в сфере проектных изысканий с использованием прецизионных дистанционных средств. Наша компания при необходимости использует, в частности, комплексную аэротопографию, фотографирование высокого разрешения, лазерно-локационный метод съемки. Все это позволяет разработать такую концепцию прокладки воздушной кабельной линии оптоволоконной сети, которая подразумевает наименьший расход материалов при высокой эффективности; быстроту монтажа и удобство обслуживания; долговечность; интуитивно понятный маршрут прокладки кабеля, оптимальный способ подвески.

Как определить надежность кабеля? При тяговом усилии в процессе прокладки воздушных кабельных линий, оплетка кабеля не дает разрывов, оболочка не лопается у закрепленных обрезов. Чтобы избегать и в дальнейшем проблем с некачественной продукцией, приобретается только сертифицированный и проверенный кабель, а также силовые элементы. Стойкость оптических самонесущих кабелей к растяжению проверяется нашими экспертами согласно существующей методике Е1 оценки стойкости оптических кабелей к растяжению (ГОСТ Р МЭК794-1-93 «Кабели оптические. Общие технические требования») Однако, с учетом того, что ГОСТ устарел, требования при прокладке воздушных кабельных линий пересмотрены нами в сторону значительного ужесточения.

Наша работа – наша ответственность

За годы работы на рынке прокладки воздушных кабельных линий мы пришли к выводу, что накопленный нами опыт и строгое следование инструкциям по безопасности и эксплуатации различного рода объектов позволили гарантировать высочайшее качество работы. Сертифицированные специалисты, которыми являются все наши работники – от монтажников до инженеров – это еще одна гарантия того, что прокладка линии, будь то силовая или коммуникационная, будет проведена отлично. Этот процесс клиент может наблюдать, начиная с момента осмотра места работы, потом – на стадии проектирования е, и наконец – в процессе монтажа, испытаний и запуска.

ПУЭ Раздел 2 => Таблица 2.5.24. Наименьшее расстояние между проводами или проводами и тросами пересекающихся вл на металлических и…

Таблица 2.5.24



Наименьшее расстояние между проводами или проводами и тросами пересекающихся ВЛ на металлических и железобетонных опорах, а также на деревянных опорах при наличии грозозащитных устройств



Длина пролета пересекающей ВЛ, м

Наименьшее расстояние, м, при расстоянии от места пересечения

до ближайшей опоры ВЛ, м

30

50

70

100

120

150

При пересечении ВЛ 750 кВ между собой и с ВЛ более низкого напряжения

До 200

6,5

6,5

6,5

7,0

300

6,5

6,5

7,0

7,5

8,0

8,5

450

6,5

7,0

7,5

8,0

8,5

9,0

500

7,0

7,5

8,0

8,5

9,0

9,5

При пересечении ВЛ 500-330 кВ между собой и с ВЛ более низкого напряжения

До 200

5,0

5,0

5,0

5,5

300

5,0

5,0

5,5

6,0

6,5

7,0

450

5,0

5,5

6,0

7,0

7,5

8,0

При пересечении ВЛ 220-150 кВ между собой и с ВЛ более низкого напряжения

До 200

4

4

4

4

300

4

4

4

4,5

5

5,5

450

4

4

5

6

6,5

7

При пересечении ВЛ 110-20 кВ между собой и с ВЛ более низкого напряжения

До 200

3

3

3

4

300

3

3

4

4,5

5

При пересечении ВЛ 10 кВ между собой и с ВЛ более низкого напряжения

До 100

2

2

150

2

2,5

2,5



Расстояние по вертикали между ближайшими проводами пересекающей ВЛЗ и пересекаемой ВЛИ при температуре воздуха плюс 15 °С без ветра должно быть не менее 1 м.

Допускается сохранение опор пересекаемых ВЛ до 110 кВ под проводами пересекающих ВЛ до 500 кВ, если расстояние по вертикали от проводов пересекающей ВЛ до верха опоры пересекаемой ВЛ на 4 м больше значений, приведенных в табл. 2.5.24.

Допускается сохранение опор пересекаемых ВЛ до 150 кВ под проводами пересекающих ВЛ 750 кВ, если расстояние по вертикали от проводов ВЛ 750 кВ до верха опоры пересекаемой ВЛ не менее 12 м при высшей температуре воздуха.

2.5.228. Расстояния между ближайшими проводами (или между проводами и тросами) пересекающихся ВЛ 35 кВ и выше подлежат дополнительной проверке на условия отклонения проводов (тросов) одной из пересекающихся ВЛ в пролете пересечения при ветровом давлении согласно 2.5.56, направленном перпендикулярно оси пролета данной ВЛ, и неотклоненном положении провода (троса) другой. При этом расстояния между проводами и тросами или проводами должны быть не менее указанных в табл. 2.5.17 или 2.5.18 для условий наибольшего рабочего напряжения, температура воздуха для неотклоненных проводов принимается по 2. 5.51.

2.5.229. На ВЛ с деревянными опорами, не защищенных тросами, на опорах, ограничивающих пролеты пересечения, должны устанавливаться защитные аппараты на обеих пересекающихся ВЛ. Расстояния между проводами пересекающихся ВЛ должны быть не менее приведенных в табл. 2.5.24.

На опорах ВЛ 35 кВ и ниже при пересечении их с ВЛ 750 кВ и ниже допускается применять ИП. При этом для ВЛ 35 кВ должно быть предусмотрено автоматическое повторное включение. Искровые промежутки на одностоечных и А-образных опорах с деревянными траверсами выполняются в виде одного заземляющего спуска и заканчиваются бандажами на расстоянии 75 см (по дереву) от точки крепления нижнего изолятора. На П- и АП-образных опорах заземляющие спуски прокладываются по двум стойкам опор до траверсы.

На ВЛ с деревянными опорами, не защищенных тросами, при пересечении их с ВЛ 750 кВ металлические детали для крепления проводов (крюки, штыри, оголовки) должны быть заземлены на опорах, ограничивающих пролет пересечения, а количество подвесных изоляторов в гирляндах должно соответствовать изоляции для металлических опор. При этом на опорах ВЛ 35-220 кВ должны быть установлены защитные аппараты.

Если расстояние от места пересечения до ближайших опор пересекающихся ВЛ составляет более 40 м, допускается защитные аппараты не устанавливать, а заземление деталей крепления проводов на опорах ВЛ 35 кВ и выше не требуется.

Установка защитных аппаратов на опорах пересечения не требуется:

для ВЛ с металлическими и железобетонными опорами;

для ВЛ с деревянными опорами при расстояниях между проводами пересекающихся ВЛ, не менее: 9 м — при напряжении 750 кВ; 7 м — при напряжении 330-500 кВ; 6 м — при напряжении 150-220 кВ; 5 м — при напряжении 35-110 кВ; 4 м — при напряжении до 20 кВ.

Сопротивления заземляющих устройств деревянных опор с защитными аппаратами должны приниматься в соответствии с табл. 2.5.19.

2.5.230. При параллельном следовании и сближении ВЛ одного напряжения между собой или с ВЛ других напряжений расстояния по горизонтали должны быть не менее приведенных в табл. 2.5.25 и приниматься по ВЛ более высокого напряжения. Указанные расстояния подлежат дополнительной проверке:

1) на непревышение смещения нейтрали более 15 % фазного напряжения в нормальном режиме работы ВЛ до 35 кВ с изолированной нейтралью за счет электромагнитного и электростатического влияния ВЛ более высокого напряжения;

2) на исключение возможности развития в отключенном положении ВЛ 500-750 кВ, оборудованных компенсирующими устройствами (шунтирующими реакторами, синхронными или тиристорными статическими компенсаторами и др.), резонансных перенапряжений. Степень компенсации рабочей емкости линии, расстояния между осями ВЛ и длины участков сближений должны определяться расчетами.


Таблица 2.5.25



Наименьшее расстояние по горизонтали между ВЛ



Участки ВЛ и расстояния

Наименьшее расстояние, м, при напряжении ВЛ, кВ

До 20

35

110

150

220

330

500

750

ВЛЗ

Участки нестесненной трассы, между осями ВЛ

Высота наиболее высокой опоры*

3

Участки стесненной трассы, подходы к подстанциям:



















между крайними проводами в неотклоненном положении;

2,5

4

5

6

7

10

15

20**

2

от отклоненных проводов одной ВЛ до ближайших частей опор другой ВЛ

2

4

4

5

6

8

10

10

2



* Не менее 50 м для ВЛ 500 кВ и не менее 75 м для ВЛ 750 кВ.

** Для двух и более ВЛ 750 кВ фазировка смежных крайних фаз должна быть разноименной.



Конструкции опор линий электропередачи | elesant.ru



От автора

История развития опор начиналась с опор деревянных, не будем нарушать историю и для начала посмотрим конструкции деревянных опор.

Конструкции опор из дерева

Основа конструкции деревянных опор это столб – деревянный оцилиндрованный ствол дерева, пропитанный антисептиком.

Самая простая конструкция деревянной опоры это одиночный столб, со смонтированной арматурой для крепления проводов. Устанавливается такая опора в заранее приготовленную яму, глубиной  1850 мм и рассчитана на ВЛИ или ЛЭП напряжением до 1000 Вольт. То есть, для загородного поселка или дачного, садового товариществ  конструкции таких опор вполне подойдут. Однако, если почва влажная, болотистая, торфяная, то используется другая конструкция опоры- опора сборная.

Сборная деревянная опора

Сборная опора состоит из двух частей. Нижняя часть опоры это короткий бетонный столб, называется пасынок. Верхняя часть опоры это все тот же деревянный столб, пропитанный специальным составом на глубину заболони, называется стойка. Стыкуются обе части опоры с наложением и стягиваются, как минимум, в двух местах проволокой 6- 10 мм (10-8  витков). Пасынок может быть сделан из дерева. Иногда пасынок называют стул.

Однако одиночную опору можно использовать только, как опору промежуточную, на прямых участках. Для угловых и анкерных (конечных) опор применяется другая конструкция опоры – опора с подкосом или опора с оттяжкой.

Опора с оттяжкой

Опора с оттяжкой это одиночная опора, от верхней части которой устанавливается растяжка, так, чтобы компенсировать силу натяжения проводов. Например, угловая опора, на которой стыкуются две ветки линии под углом в 135° (поворот на 45°). Оттяжка ставится с противоположенной стороны линии по линии биссектрисы угла.

Оттяжки применяются редко и скорее для экономии денег. Более надежная конструкция опоры для угловых и промежуточных опор это опора с подкосом.  Подкос это столб (с пасынком или без него), установленная под углом от 20° к основной опоре.  Длина подкоса в земле 2300-2500 мм, на конце подкоса устанавливается ригель для прочности конструкции. На самом, деле не считается угол установки подкоса. Нормируется расстояние от вертикальной опоры до подкоса по поверхности земли (4000-4200 мм).

Для линий электропередачи напряжением 6000 и 10000 Вольт (6 и 10 кВ), применяются конструкции деревянных опор похожие на букву «Л». Конструкция этих опор, аналогична конструкциям железобетонных опор на аналогичное напряжение (о них чуть ниже).

П-образные опоры – рамы

Промежуточные П-образные опоры применяются в ЛЭП напряжением 35-154 кВ. Они позволяют удерживать большое количество проводов и значительно увеличить длину пролета (до 28-30 метров).

Конструкция  рамы и впрямь, напоминает букву П. Вертикальные стойки рамы это сборные опоры из столба и пасынка. Соединяются стойки рамы траверсой, на которую подвешиваются провода ЛЭП.

Для увеличения прочности конструкции П-образной опоры ее усиливают перекрестными промежуточными стяжками. Называю их раскосы. Раскосы врубаются в стойки, а также скрепляются между собой в перекрестье.

Конструкции железобетонных опор

Железобетонные опоры по конструкции схожи с конструкцией деревянных опор. Вернее будет сказать, их конструкции полностью совпадает. Приведу пример конструкции железобетонной опоры для ЛЭП 6-10-16 кВ.

Эти опоры вполне можно назвать Л-образные. По конструкции это две стойки, установленные под углом 19°-20°. На одной стойке для устойчивости, устанавливается ригель, на второй стойке опорная плита. Применяются Л-образные опоры как анкерные и угловые опоры.

В завершении скажу, что конструкции и виды опор по назначению должны быть указаны в проекте ВЛИ и точно ему соответствовать.

©Elesant.ru

Другие статьи раздела: Воздушные линии электропередачи





Похожие статьи

Кровля своими руками | Оуэнс Корнинг Кровля

Крыша является основным конструктивным элементом вашего дома. Успешный проект по перекрытию требует больших затрат времени и денег. Поскольку вы не можете допустить ошибок при установке, , мы настоятельно рекомендуем вам нанять профессионального кровельного подрядчика .

Найти кровельного подрядчика

Просмотрите наш список независимых подрядчиков по кровельным работам в Сети подрядчиков по кровельным работам Owens Corning, чтобы найти специалиста по кровельным работам, который подходит именно вам.

Оценка необходимого количества кровельного материала

Если вы решили выполнить работу самостоятельно, ознакомьтесь с приведенными ниже рекомендациями по оценке и другими материалами по кровле:

Сколько кровельной черепицы мне нужно?

Чтобы оценить, сколько кровельного материала вам нужно, например, связок архитектурной черепицы или рулонов синтетической кровельной подложки, вам необходимо знать общую площадь поверхности вашей крыши в квадратных футах.

Как рассчитать общую площадь крыши

Чтобы найти общую площадь вашей крыши:

  1. Измерьте длину и ширину каждой плоскости крыши (включая слуховые окна), затем умножьте длину на ширину.
  2. Сложите площади всех самолетов вместе.

Пример №1: Односкатная крыша с одной плоскостью крыши

Например, эта односкатная крыша имеет одну плоскость крыши.

Односкатная крыша с одной плоскостью крыши

Умножьте длину (A) на ширину (B):

A x B = 40 футов x 30 футов = 1200 квадратных футов для общей площади крыши.

Пример №2: двускатная крыша с двумя плоскостями

Эта двухскатная крыша имеет две плоскости.

Двускатная крыша с двумя плоскостями крыши

Таким образом, чтобы получить общую площадь крыши в квадратных футах, вы должны:

  1. Умножьте длину (A) на ширину (B) и длину (A) на ширину (C), чтобы получить площадь каждой плоскости.
  2. Сложите две плоскости вместе.

Например:

  • Уровень 1 (A x B): 40 футов x 30 футов = 1200 кв. футов
  • Уровень 2 (A x C): 40 футов x 30 футов = 1200 квадратных футов
  • Уровень 1 + уровень 2 = 2400 кв. футов общей площади крыши.

Что такое «кровельный квадрат»?

Поверхность крыши измеряется в «квадратах».

Площадь кровли равна 100 квадратным футам крыши.

Чтобы определить количество квадратов на примере двускатной крыши в этом посте, разделите ее общую площадь в 2400 квадратных футов на 100 (2400 ÷ 100 = 24).

Это означает, что вам понадобится 24 квадрата черепицы, чтобы покрыть эту крышу. Не забудьте добавить 10%-15% ко всем вашим материалам для припуска на обрезку (коэффициент отходов).

Совет для профессионалов: Хотите не заниматься математикой? Закажите БЕСПЛАТНЫЙ отчет RoofScopeX по крыше , чтобы увидеть размер вашей крыши в квадратах, а также уклон (скат) вашей крыши. Держите отчет под рукой для будущих бесед с кровельщиками или при рассмотрении оценок вашей следующей замены или ремонта крыши.

Готовы получить оценку?

Просмотрите наш список независимых подрядчиков по кровельным работам в Сети подрядчиков по кровельным работам Owens Corning, чтобы найти специалиста по кровельным работам, который подходит именно вам.

Сколько пачек черепицы на квадрат?

Упаковка кровельной черепицы называется связкой. Ламинат или архитектурная черепица, один из наиболее распространенных типов кровельной черепицы, обычно упаковываются в по три пачки на квадрат .

Таким образом, в примере с двускатной крышей площадью 2400 квадратных футов вам потребуется 72 связки гонтов (24 квадрата x 3 связки на квадрат = 72 связки).

Вот еще пара примеров:

Пакет черепицы называется связкой.3 связки = 1 кровельный квадрат (98,4 кв. фута)

Что насчет коэффициента отходов? Стоит ли заказывать дополнительные кровельные материалы?

Вы хотите заказать дополнительный материал для учета отходов. Факторы отходов различаются.

10%-15% — хорошее эмпирическое правило, но ваши результаты могут отличаться. Более сложные крыши будут иметь более высокий коэффициент отходов, потому что обычно вокруг углов, стен и краев больше обрезанной черепицы.

Ничего страшного, если останется несколько черепиц. Их можно сохранить на случай, если позже произойдет повреждение крыши или если в будущем потребуется ремонт.

Таким образом, для примера с крышей в 24 квадрата вам нужно добавить 2,4 квадрата, что соответствует примерно 7 или 8 дополнительным связкам.

Сколько кровельного покрытия мне нужно?

Если вы также устанавливаете подложку, то вам потребуется такое же количество подложки, чтобы покрыть настил крыши.

Итак, в примере с двускатной крышей площадью 2400 кв. футов в этом посте вам потребуется 24 квадрата кровельного подстилающего слоя.

Сколько квадратов в рулоне подложки?

Размер рулона зависит от типа подложки.Синтетическая подложка поставляется в 10 квадратных рулонах, в то время как обычный войлок №15 поставляется в 4 квадратных рулонах.

Таким образом, для примера крыши площадью 24 квадрата вам потребуется 2,4 рулона синтетической подложки или 6 рулонов обычного войлока №15.

  • 24 квадрата ÷ 10 квадратов в рулоне = 2,4 рулона синтетической подложки
  • 24 квадрата ÷ 4 квадрата в рулоне = 6 рулонов обычного войлока #15 подложка тоже.

    Наконец, если у вас есть какие-либо вопросы по поводу сметы, обратитесь к местному кровельному подрядчику. Большинство будет счастливо дать вам бесплатную оценку.

    Какой у вас уклон крыши?

    Вам также необходимо знать наклон вашей колоды.

    Чтобы определить это, измерьте высоту деки по вертикали в дюймах на расстоянии 12 дюймов по горизонтали.

    Если эта высота составляет 4″, то уклон вашей крыши равен 4 из 12.

    Уклоны крыш всегда выражаются с помощью вертикального подъема, указанного первым, и горизонтального прогона (12″), упомянутого вторым.

    Что делать, если у вас крутая крыша?

    Для измерения крутой крыши используйте один из следующих альтернативных методов:

    Метод 1

    Рассчитайте длину крыши, измерив наружные стены плюс свес для длины дома, параллельной коньку.

    Затем перекиньте веревку через конек и отметьте ее в местах соединения с каждым карнизом. Это даст размер ширины для использования в определении вашей области. Это должно быть сделано на каждом участке крыши, содержащем горизонтальный конек.

    Метод 2

    Определите площадь крыши, используя математическую формулу, учитывающую длину крыши , общий пролет и уклон крыши :

    .
    1. Определите угол наклона крыши с помощью измерителя угла наклона (доступен в большинстве магазинов товаров для дома) или приложения для смартфона (доступно бесплатно в любом магазине приложений).
    2. Измерьте длину поверхности крыши, включая свесы.
    3. Измерьте пролет крыши, включая свесы.
    4. Умножьте длину на ширину.В результате получится плоская площадь. Используйте таблицу ниже, чтобы рассчитать общую площадь крыши.
    5. Расчет общей площади крыши – площадь плоскости x поправочный коэффициент = площадь крыши

    поправочный коэффициент на уклон

    Наклон Самолет Коэффициент коррекции
    Pitch Приблизительный угол Умножьте на проекцию длиной
    3:12 14 1. 031
    4:12 18 18 1.054
    5:12 23 1.083
    6:12 27 1.118
    7:12 30 1.158
    8:12 8:12 34 1.202
    9:12 9 9:12 9 1,25
    10:12 40 1.302
    11:12 43 1.357
    12:12 12:12 45 1.414
    16:12 53 1.667
    18:12 56 1.803
    24:12 63 2,236

    Кровельные гвозди

    Как правило, вы должны использовать четыре гвоздя на гонт в области крыши и 5 гвоздей на стартовый гонт. Для обычной черепицы с тремя выступами потребуется 320 гвоздей на квадратный метр для полевой черепицы. Умножьте необходимое количество стартовых гонтов на 5, чтобы определить количество гвоздей, необходимых для крепления стартового слоя.

    В районах с сильным ветром или при укладке черепицы на мансарду требуется шесть гвоздей на черепицу или 480 гвоздей на квадрат. Это основано на 80 черепицах на квадрат.

    Другие типы гонтов могут потребовать большего или меньшего количества гвоздей на черепицу и могут иметь более или менее 80 гонтов на квадрат. Обратитесь к инструкции по нанесению на обертке вашей черепицы, чтобы узнать, как правильно забивать гвозди.

    Всегда проверяйте, какие местные строительные нормы и правила диктуют крепежные детали. Спросите у своего дилера необходимое количество гвоздей для крыши вашего размера и указанной вами длины.

    Комплексный пример проектирования моста с балочной надстройкой из предварительно напряженного бетона (PSC) — Пример моста — LRFD — Конструкции — Мосты и конструкции

    Комплексный пример проектирования моста с балочной надстройкой из предварительно напряженного бетона (PSC) — пример моста

    2.

    Пример моста

    2.1 Геометрия моста и материалы


    Геометрия верхнего строения моста

    Тип надстройки: Железобетонный настил, опирающийся на предварительно напряженные балки простого пролета, выполненные сплошными для временной нагрузки.
    Пролеты: Два пролета по 110 футов каждый
    Ширина: 55 футов — 4 ½ дюйма всего. 52 фута — 0 дюймов от линии водосточного желоба (три полосы шириной 12 футов — 0 дюймов каждая, 10 футов.правое плечо и 6 футов левое плечо. При проектировании надстройки расположение полос движения может быть в любом месте конструкции. При проектировании основания учитывается максимальное количество полос шириной 12 футов, т. е. 4 полосы)
    Перила: Бетонные парапеты типа F, ширина у основания от 1 фута до 8 ¼ дюймов
    Перекос: 20 градусов, действительны для каждой опоры
    Расстояние между балками: 9′-8″
    Тип балки: Балки типа VI по AASHTO, 72 дюйма. глубокая, верхняя полка шириной 42 дюйма и нижняя полка шириной 28 дюймов (фермы AASHTO 28/72)
    Расположение прядей: Прямые пряди с некоторыми отсоединенными нитями у концов балок
    Свес: 3′-6 ¼» от центральной линии фасциальной балки до конца выступа
    Промежуточные диафрагмы:    Для расчета нагрузки одна промежуточная диафрагма, 10 дюймов.толстый, глубиной 50 дюймов предполагается в середине каждого пролета.

    На рисунках 2-1 и 2-2 показаны вид и разрез надстройки соответственно. На рисунках с 2-3 по 2-6 показаны размеры балки, расположение прядей, места опор и места раскрепления прядей.

    Как правило, для конкретной юрисдикции на выбор доступно относительно небольшое количество размеров балок. Первоначальный размер балки обычно выбирается на основе прошлого опыта. Во многих юрисдикциях есть помощь при проектировании в виде таблицы, которая определяет наиболее вероятный размер балки для каждой комбинации длины пролета и расстояния между балками. Ожидается, что такие таблицы, разработанные с использованием динамической нагрузки HS-25 Стандартных спецификаций AASHTO, будут применимы к мостам, спроектированным с использованием спецификаций AASHTO-LRFD.

    Структура прядей и количество прядей были первоначально определены на основе прошлого опыта и впоследствии уточнены с помощью компьютерной программы проектирования.Эта конструкция была усовершенствована методом проб и ошибок до тех пор, пока схема не создавала напряжения при переносе и эксплуатационных нагрузках, которые не попадали в допустимые пределы напряжений и создавали сопротивление нагрузкам, превышающим приложенные нагрузки в состояниях предела прочности. Для несвязанных прядей в S5.11.4.3 указано, что количество частично несвязанных прядей не должно превышать 25 процентов от общего количества прядей. Кроме того, количество нескрепленных прядей в любом горизонтальном ряду не должно превышать 40 процентов прядей в этом ряду.В выбранном образце отсоединено 27,2% всех прядей. Это несколько выше 25 процентов, указанных в спецификациях, но приемлемо, поскольку спецификации требуют, чтобы этот предел «должен» соблюдаться. Использование слова «следует» вместо «должен» означает, что спецификации допускают некоторое отклонение от предела в 25 процентов.

    Как правило, наиболее экономичное расположение прядей требует, чтобы пряди располагались как можно ближе к нижней части балок.Однако в некоторых случаях может оказаться невозможным удовлетворить все требования спецификации, сохраняя минимальный размер балки и удерживая пряди вблизи нижней части балки. Это более выражено при использовании несвязанных прядей из-за ограничения процентного содержания несвязанных прядей. В таких случаях проектировщик может рассмотреть следующие два решения:

    • Увеличьте размер балки, чтобы уменьшить диапазон напряжений, т. е. разницу между напряжением при переносе и напряжением на конечном этапе.
    • Увеличить количество прядей и сместить центр тяжести прядей вверх.

    Любое решение приводит к некоторой потере экономии. Проектировщик должен учитывать конкретные условия площадки (например, стоимость более глубокой балки, стоимость дополнительных прядей, доступный просвет и стоимость подъема подъездной дороги для размещения более глубоких балок) при определении того, какое решение принять.

    Геометрия основания моста

    . .
    Промежуточная опора:    Многоколонный изогнутый (4 – колонны с шагом 14 -1″)
    Фундаменты фундаментные на песчаном грунте
    См. Рисунок 2-7 для геометрии промежуточной стойки
    Торцевые абатменты : Неотъемлемые опоры, поддерживаемые одним рядом стальных двутавровых свай, опирающихся на скальную породу. Стенки U-образных крыльев консольно выступают с насыпной поверхности абатмента. Подъездная плита опирается на интегральную опору с одного конца и на шпалную плиту с другого конца. См. рис. 2-8 для получения информации о геометрии встроенного абатмента

    Материалы

    Прочность бетона
    Предварительно напряженные балки:   Начальная прочность при переносе, f′ ci = 4,8 тыс.фунтов/кв.дюйм
    28-дневная прочность, f′ c = 6 тысяч фунтов на квадратный дюйм
    Палубная плита: 4.0 тыс.фунтов/кв.дюйм
    Основание: 3,0 тыс.фунтов/кв.дюйм
    Перила: 3,5 тыс. фунтов на кв. дюйм

    Модуль упругости бетона
    (рассчитано с использованием S5.4.2. 4)
    Конечный модуль упругости балки, E c = 4696 тысяч фунтов на квадратный дюйм
    Модуль упругости балки при переносе, E ci    = 4200 тысяч фунтов на квадратный дюйм
    Модуль упругости палубной плиты, E s = 3834 тыс.фунтов/кв.дюйм

    Арматурная сталь
    Предел текучести,   f y = 60 тысяч фунтов на квадратный дюйм

    Пряди предварительного напряжения
    0.Нити диаметром 5 дюймов с низким уровнем релаксации Класс 270
    Пряди, A шт. = 0,153 дюйма 2
    Предел текучести стали, f ру = 243 тыс. фунтов/кв.дюйм
    Предел прочности стали, f pu = 270 тысяч фунтов на квадратный дюйм
    Модуль упругости предварительно напряженной стали, E p    = 28 500 тысяч фунтов на квадратный дюйм

    Другие параметры, влияющие на расчет балки
    Время передачи = 1 день
    Средняя влажность   = 70%

    Рисунок 2-1 – Вид сверху на пример моста

    Рисунок 2-2 – Поперечное сечение моста


    2.2 Геометрия балки и свойства сечения


    Основные свойства сечения балки
    Длина балки, L = 110 футов — 6 дюймов
    Глубина = 72 дюйма
    Толщина стенки = 8 дюймов
    Площадь, A г = 1,085 в 2
    Момент инерции, I г = 733 320 в 4
    Н. А. вверх, у т = 35,62 дюйма
    Н.Д. до дна, y b = 36,38 дюйма
    Модуль упругости, S ВЕРХ = 20 588 дюймов 3
    Модуль упругости, S BOT = 20 157 дюймов 3
    CGS снизу, на высоте 0 футов = 5,375 дюйма
    СГС снизу, на высоте 11 футов = 5.158 дюймов
    CGS снизу, на высоте 54,5 фута = 5,0 дюймов
    Эксцентриситет силы P/S при 0 футах, e 0′ = 31,005 дюйма
    Эксцентриситет силы P/S на высоте 11 футов, e 11 футов = 31,222 дюйма
    Эксцентриситет силы P/S на высоте 54,5 фута, e 54,5 фута     = 31,380 дюйма

    Свойства составного сечения внутренней балки
    Эффективная ширина плиты = 111 дюймов. (см. расчеты в разделе 2.3)
    Толщина палубной плиты = 8 дюймов (включая интегральную изнашиваемую поверхность ½ дюйма, которая не учитывается при расчете свойств составного сечения)
    Глубина вута = 4 дюйма (максимальное значение — обратите внимание, что глубина вута меняется по длине балки и, следовательно, игнорируется при расчете свойств сечения, но учитывается при определении статической нагрузки)
    Момент инерции, I c = 1 384 254 в 90 544 4 90 545 90 172
    Н.A. к верху плиты, y sc = 27,96 дюйма
    Н.Д. до верха балки, y tc = 20,46 дюйма
    Н.Д. до низа балки, y bc = 51,54 дюйма
    Модуль упругости, S ВЕРХНЯЯ ПЛИТА = 49 517 в 3
    Модуль упругости, S ВЕРХНЯЯ БАЛКА = 67 672 в 3
    Модуль упругости, S НИЖНЯЯ БАЛКА     = 26 855 в 3

    Свойства составного сечения внешней балки
    Эффективная ширина перекрытия = 97. 75 дюймов (см. расчеты в разделе 2.3)
    Толщина палубной плиты = 8 дюймов (включая интегральную изнашиваемую поверхность ½ дюйма, которая не учитывается при расчете свойств составного сечения)
    Глубина вута = 4 дюйма (максимальное значение — обратите внимание, что глубина вута меняется по длине балки и, следовательно, игнорируется при расчете свойств сечения, но учитывается при определении статической нагрузки)
    Момент инерции, I c = 1 334 042 в 90 544 4 90 545 90 172
    Н.A. к верху плиты, y sc = 29,12 дюйма
    Н.Д. до верха балки, y tc = 21,62 дюйма
    Н.Д. до низа балки, y bc = 50,38 дюйма
    Модуль упругости, S ВЕРХНЯЯ ПЛИТА = 45809 в 3
    Модуль упругости, S ВЕРХНЯЯ БАЛКА = 61 699 в 3
    Модуль упругости, S НИЖНЯЯ БАЛКА     = 26 481 в 3

    Рисунок 2-3. Поперечное сечение балки, показывающее 44 жилы

    Рисунок 2-4 – Общая высота балки

    Рисунок 2-5 – Фасад предварительно напряженных прядей

    Расположение секций A-A, B-B и C-C см. на рис. 2-5

    Рисунок 2-6. Балка в сечениях A-A, B-B и C-C

    Рисунок 2-7 – Промежуточный изгиб

    Рис. 2-8. Интегральный абатмент

    2.3 Эффективная ширина полки (S4.6.2.6)

    Продольные напряжения в полках распределяются по полке и составной плите перекрытия за счет касательных напряжений в плоскости, поэтому продольные напряжения неравномерны. Эффективная ширина полки представляет собой уменьшенную ширину, по которой предполагается, что продольные напряжения распределены равномерно, но при интегрировании по всей ширине приводят к той же силе, что и неравномерное распределение напряжений.

    Эффективная ширина фланца рассчитывается с использованием положений S4.6.2.6. См. маркированный список в конце этого раздела для нескольких требований S4.6.2.6. В соответствии с S4.6.2.6.1 эффективная ширина полки может быть рассчитана следующим образом:

    Для внутренних балок:

    Эффективная ширина фланца принимается как наименьшее из следующего:

    Эффективная ширина полки внутренней балки составляет 111 дюймов.

    Для наружных балок:

    Эффективная ширина полки принимается равной половине эффективной ширины соседней внутренней балки плюс наименьшее из:

    Таким образом, эффективная ширина полки внешней балки составляет:

    (111/2) + 42.25 = 97,75 дюйма

    Обратите внимание:

    • Эффективная длина пролета, используемая при расчете эффективной ширины полки, может быть принята как фактическая длина пролета для свободно опертых пролетов или как расстояние между точками перегиба постоянной статической нагрузки для неразрезных пролетов, как указано в S4. 6.2.6.1 . Для расчета двутавровых балок эффективная ширина полки обычно рассчитывается на основе эффективного пролета для положительных моментов и используется по всей длине балки.

    • Толщина сляба, используемая в анализе, представляет собой эффективную толщину сляба без учета любых расходуемых слоев (т. е. встроенных поверхностей износа)

    • S4.5 позволяет учитывать непрерывные барьеры при анализе предельных состояний по эксплуатации и усталости. Комментарий к S4.6.2.6.1 включает приблизительный метод учета влияния непрерывных ограждений на секцию путем изменения ширины выступа.Традиционно при проектировании новых мостов не учитывается влияние непрерывного ограждения на секцию, и в данном примере оно не учитывается. Этот эффект можно учитывать при проверке существующих мостов с конструктивно прочными сплошными ограждениями.

    • Однопролетные балки, выполненные неразрезными, ведут себя как неразрезные балки при всех нагрузках, прикладываемых после затвердевания плиты перекрытия. Для ферм с двумя равными пролетами эффективная длина каждого пролета, измеренная как расстояние от центра концевой опоры до точки перегиба для составных постоянных нагрузок (предполагается, что нагрузка распределена равномерно по длине фермы), равна 0.75 длина пролета.

    Металлический ферменный пролет. Это максимальное полезное пространство выгодно, если фермы Bowstring имеют вид закругленного верхнего пояса, в котором используется множество панелей верхнего пояса с разным шагом. И он связывает углерод — будь то на пне или в вашей структуре. Независимо от того, где вы строите на Тихоокеанском Северо-Западе, мы позаботимся о вас. 5 8 8. При расположении на расстоянии 10 футов они выдерживают ветер со скоростью 110 миль в час и снеговую нагрузку 20 фунтов на квадратный фут. Окрашены краской для защиты от ржавчины. Все поставляются с 16-дюймовым выступом за 15 долларов.Все элементы ферм деревянные, а кровельные фермы длиной 50 футов 2. Шаг – это угол наклона крыши. прибл. Такое расположение особенно хорошо подходит для более длинных пролетов ферм с деревянным каркасом (свыше 24 футов). Сварные и болтовые стальные фермы для широкого спектра коммерческих и жилых проектов. Стальная ферма крыши используется для замены типичной фермы крыши, сделанной из дерева. Количество каждого компонента будет варьироваться в зависимости от длины хипсета. Во-первых, в них используются пиломатериалы меньшего размера, чем в альтернативном каркасе крыши — стропилах.Мы предлагаем металлические фермы, ясный пролет, комплекты сарая для столбов размером от 24 футов, 32 фута, 36 футов, 40 футов и 50 футов в ширину и любой длины. Система легких стальных ферм K-Structures™ из Малайзии сформирована с использованием высокопрочных оцинкованных или Zincalume® каналов и прогонов. Экономичная длина пролета ферм скатных крыш, исключая мансардные фермы, составляет от 6 м до 12 м. Использование одинакового сечения для максимального усилия в верхнем и нижнем поясах вместо отдельных сечений для соответствующих усилий не приводит к минимальному количеству стали. Ферма «Гамбрел» включает стальные балки со стальными колоннами, доступными в версиях с прямыми и коническими ногами.Мосты со стальными фермами продолжают оставаться одним из наиболее эффективных и экономичных типов мостов, выбранных застройщиками и местными управляющими инфраструктурой для одинарных пролетов более 100 футов. Стальные фермы – дисконтный центр строителей. в. 20 долларов. Когда у вас есть возможность предложить ферму для крыши любого размера, от мансарды до пролета более 80 футов, вы знаете, что являетесь лидером отрасли. Как достигается экономичное расстояние между стропильными фермами? Ферма Howe представляет собой сочетание дерева и стали. На каждые дополнительные 2 дюйма глубины добавляйте 2 фута пролета до 12 дюймов в глубину.6-50-футовые стальные фермы с чистым пролетом, сельскохозяйственное здание, амбар, арена. Лучевой дизайн. Есть много компонентов стального здания, но наиболее важными являются фермы. Stark Steel является авторизованным производителем компонентов Aegis Metal Framing. 4) обладают некоторыми теоретическими преимуществами тетив в том, что часть нагрузки передается на опоры непосредственно через элементы верхнего пояса и не должна передаваться через элементы переборки. СТОЛБОВЫЕ ФЕРМЫ. Фронтонные фермы доступны с наклоном 4:12 x шириной 20 футов, 24 фута, 30 футов и 40 футов, по специальному заказу доступны до 100 футов в ширину.Мы также предлагаем готовые комплекты различных размеров. Позвоните нам сегодня для всех ваших потребностей в строительстве. Серия SC Фермы серии «SC» доступны в симметричном остроконечном или асимметричном остроконечном исполнении. Шаг ферм составляет 7,2 м, а кровля представляет собой изолированный стальной лист на прогонах. Свяжитесь с All-Span® для получения дополнительной информации о комплексной системе Ultra-Span®! СИСТЕМА ULTRA-SPAN® УНИВЕРСАЛЬНАЯ ЭКОНОМИЧЕСКАЯ ЭФФЕКТИВНОСТЬ КОМПЛЕКСНАЯ НЕГОРЮЧАЯ 2 none Ферму Legacy можно заказать с шириной пролета в свету до 150 футов.5 10 10. Сочетание высокопрочной, но легкой стали с катаной U-образной хордовой конструкцией обеспечивает устойчивость и долговечность, которые… Мой коровник имеет стальные фермы с 40-футовым пролетом. НАГРУЗКА В ЦЕНТРАЛЬНОЙ ТОЧКЕ: одиночная нагрузка, размещенная в центре пролета. Мы проектируем, проектируем, изготавливаем, доставляем и устанавливаем (опционально) легкие стальные фермы, мансарды и навесы с пролетами до 100 футов. Крепление изготовлено из прямоугольной трубы размером 1 x 2 дюйма x 14 га. Стоимость труда варьируется от 20 до 75 долларов. «Ферма» образуется, когда структурные элементы соединяются вместе в треугольной конфигурации.Основным недостатком стропильных ферм является то, что чердачное пространство нелегко использовать для хранения или потенциального жилого помещения. Каждая ферма в раскосной секции должна пересекаться не менее чем четырьмя раскосами. Скатные фермы (рис. e. Устаревшие фермы можно заказать с шириной пролета в свету до 150 футов. Датчик освещенности 4–20 мА/RS485 Датчик освещенности для сельскохозяйственных теплиц. Предварительно спроектированный и комплект Ag. Для пролета 20 футов требуется деревянная балка. иметь глубину не менее 18 дюймов на квадратный фут снеговой нагрузки при установке на 6 x 6 столбов с шагом 10 футов. bt b tc 6 6 Стандартные конфигурации ферм для самых распространенных форм крыш. 55441-6420 Minneapolis, Minnesota U. Расстояние между центрами 10 футов. Ремни в фермах Fink имеют форму буквы «W», что придает им большую несущую способность. Представленная здесь информация не предназначена для замены чертежей ферм. Базовые расчетные значения пиломатериалов: F = 2000 фунтов на кв. дюйм F = 1100 фунтов на кв. дюйм F = 2000 фунтов на кв. дюйм E = 1 800 000 фунтов на кв. Домкраты фермы Несущая стена Консольная ферма пола Две 2x краевые балки 24 дюйма макс.Превосходные характеристики прочности и веса холодногнутых стальных ферм обеспечивают очень хорошую пропускную способность в чистом виде. Как достигается экономичное расстояние между стропильными фермами? Ответ: Вы можете использовать таблицы пролетов SBCA, чтобы приблизительно определить доступные размеры ферм. минимум. Компоненты фермы 4. Современная конструкция фермы сильно компьютеризирована. Существует аналогичный тип фермы под названием «Трубчатая стальная ферма для крыши монитора». • Эта презентация содержит рекомендации по правильному обращению и установке как деревянных, так и холодногнутых стальных длиннопролетных ферм.Простота облегченной стальной фермы позволяет с легкостью выполнить … Деревянная стальная каркасная ручная однопролетная балка крыши. Концы консоли поддерживают балку с уменьшенным пролетом. до секции пролета фермы перекрытия AA — Домкраты фермы перекрытия Балка перекрытия Scab Консольный пол Консольно перпендикулярный и параллельный пролету фермы перекрытия Strongback Боковые опоры Максимум 24 дюйма. для повышения прочности.Точно так же можно спросить, как называется стальная ферма крыши? Во-вторых, фермы крыши могут охватывать очень большие расстояния без какой-либо центральной опоры. Какими бы легкими и прочными они ни были, металлические фермы конца 1800-х и начала 1900-х годов оказались несопоставимыми с пренебрежением и постоянно растущими требованиями к автомагистралям. 8 кг, m Ферма (Короткие колонны-sca — H 125x125x238 Прозрачный пролет Металлическое здание. Экономия веса стали для фермы по сравнению со стальной балкой становится больше с большими пролетами, и когда экономия материала компенсирует более высокие затраты на изготовление, выбирается ферма.5х5. скорость ветра 0 м = 33 м/с, уклон крыши = 1 к 3, тета = 18. Гвоздьевые пластины Pryda Claw®, используемые для соединения деревянных конструкций в конструкциях перекрытий и стропил Pryda Longreach и Pryda Span, изготовлены из стали Bluescope марки G300 с Оцинкованное покрытие Z275. Внутренние чистые пролетные пространства могут достигать 120 футов и более. Руководство по фермам перекрытий. 14 долларов. С 1950 года эффективность производства стальных ферм резко возросла, что привело к снижению затрат и повышению универсальности.Металлические и деревянные фермы – готовые полнопролетные фермы и перевернутая вальмовая ферма / Reed Residence, CA. ВВЕДЕНИЕ Стальная ферма крыши является важным элементом в строительстве. 5 5 5. Горячее цинкование всех компонентов фермы перед сборкой на болтах. 00 погонный фут 42-50 футов размаха. 24.04.2007, 12:00 #3. O. Наши сотрудники не только позаботятся о том, чтобы мы соответствовали вашим спецификациям фермы сарая, но и позаботятся о том, чтобы у вас были нужные материалы для выполнения работы. Оно будет выражено в виде дроби. ПРЕИМУЩЕСТВА ТРУБЧАТЫХ СТАЛЬНЫХ КРОВЕЛЬНЫХ ФЕРМ: • Площадь поверхности на 30–40 % меньше, чем у эквивалентных … ферм.Эти стальные соединения необходимы для поддержки общей фермы. Бетонно-цементная кладка. Как достигается экономичное расстояние между стропильными фермами? ЧУДО ФЕРМА ® ОПЫТ. В конце 1950-х годов основатели RedBuilt изобрели инновационную композитную стальную и конструкционную деревянную ферму с открытой стенкой. Крыши должны иметь уклон ¼ дюйма / фут для надлежащего дренажа. Стальные фермы крыши колонн. Пролеты ферм перекрытий Таблица пролетов ферм Макс. балка относительно дизайна 24. Некоторые примеры включают кабели, шторы, живописные перепады, кабелепроводы, трубы.Stroud’s Building Supply & Steel Trusses — это семейный бизнес, который действительно любит и увлечен тем, что мы делаем! Здесь, в Stroud’s, мы специализируемся на комплектах стоечных амбаров, стальных фермах, металлической кровле, коврах, черепице, деревянных ламинатах, твердой древесине, навесах для машин, гаражах, хозяйственных постройках и… Стальных фермах 1. Он также может быть консольным на одном или обоих концах. Этот бесплатный онлайн-калькулятор ферм крыши представляет собой инструмент проектирования ферм, который генерирует осевые силы, реакции полностью настраиваемых двумерных ферменных конструкций или стропил.Трубчатые стальные фермы используются для конструкций с большими пролетами, таких как фабрики, промышленные мастерские, торговые центры, огромный выставочный центр, мультиплексы и т. д. 44-градусный материал для строительства = шс/рхс tata structurayst-310 s/w обшивки = 60 н/кв. с/ш прогона = 58. На крышах есть выступы, называемые «Мониторами», для пропуска дневного света в помещение. Грузоподъемность моста, ширина может … количество ферм = ((длина крыши * 12)/24) + 1, округленное до ближайшего целого числа (например, если результат равен 14.Стальные фермы в зданиях широко используются для перекрытия больших пролетов, и в этой статье основное внимание будет уделено этому виду конструкции. Были рассмотрены несколько случаев свободнонесущих мостов с различными пролетами (40 м, 50 м и 60 м) и различной шириной, соответствующей одной или двум полосам движения. Большое расстояние: Ферменный мост может преодолевать пролеты до 300 футов. Для небольших пролетов плоские крыши могут опираться на балки. 00 погонный фут 52 фута — … Ферма амбара с металлической опорой (пролет 32 фута) Это модель фермы фермы амбара с металлической опорой, рассчитанная на пролет между 6″ X 6″ (5.бетонные крепления. Кроме того, они имеют широкий пролет, который может охватывать от 6 до 30 метров. 2(c)] подходят для диапазона пролетов от 30 м до 375 м. Они неодушевленные! Распорки фермы имеют решающее значение для устойчивости кровельной системы, но очень немногие жилые проекты имеют инженерное наблюдение за завершенными кровельными системами. СТАЛЬНАЯ КРЫШАПрезентация By- Ar. 00 для фронтонных пластин для закрытия на концах Комплекты для сарая Они также предлагают комплекты, включающие систему ферм. .То же самое верно и для моста фермы. По желанию добавьте Snoot спереди, чтобы завершить внешний вид или получить немного больше покрытия. Планирование — наша система была разработана для 10-футового расстояния между фермами, с 8-футовым или … Калькулятор конструкции ножничной фермы имеет множество изображений, которые объединены, чтобы найти наиболее последние фотографии калькулятора проектирования ножничных ферм здесь, а далее вы можете получить фотографии из нашей лучшей коллекции калькуляторов дизайна ножничных ферм. Фермы Timber Arch Gang-Nail основаны на этих простых конструкциях.5. ВСЕ ФЕРМЫ ПРОЕКТИРОВАНЫ. Шаг : Шаг: Пролет: 4/12 Металлическая ферма или стальная ферма — это каркас или конструкция, на которую опираются элементы, составляющие здание. Фермы стоек King и Queen, скатные фермы Pratt, скатные фермы Howe, скатные фермы Fink, скатные фермы Fink, трапециевидные фермы и т. д. Предварительно приваренные чашки прогонов, предварительно просверленные отверстия для болтов и монтажное оборудование для быстрой и легкой установки. Стадион Телстра (ранее Стадион Австралия) представлял собой ферму с шарнирным соединением. 5, вам нужно получить 15 ферм).Это помогает повысить долговечность и надежность, позволяя … Стальные фермы для длинных пролетных крыш Большие, беспрепятственные чистые пролеты были достигнуты за счет стального решения с последующим натяжением при реконфигурации крыши стадиона Telstra. Деревянные фермы, соединенные металлическими пластинами (рис. 4), часто называют фермами с покрытием и используются для самых разных целей. Стальные фермы используются в широком спектре промышленных и жилых зданий. Расстояние между фермами указано от центра к центру (в дюймах).НАГРУЗКА НА ЧЕТВЕРТЬ ТОЧЕЧНОЙ: Три нагрузки, расположенные на расстоянии 1/4 длины пролета. Стандарт фермы стального сарая. Система фундаментов Arc261 Steel Properties. Он имеет широкий спектр применений, включая использование в качестве калькулятора деревянных ферм, калькулятора ферм крыши, калькулятора стропил крыши, моста с ножничными фермами. Ферма Fink обычно используется для больших пролетов. Они были очень популярны в начале 1900-х годов, до того, как фермы были построены с металлическими соединительными пластинами.Кровельные фермы Howe традиционно изготавливаются из комбинации дерева и стали. Успешно строятся консольные мосты с главными пролетами от 300 до 550 м. 5 9 9. У нас есть в наличии фермы 20’, 24’, 30’, 32’ и 40’. В арке используется сжатие и направляющие 500 Sycamore Street P. Фермы от 8 футов до 80 футов Чистые пролеты Самодельные амбары Мы можем помочь вам спроектировать амбары для шестов, чтобы удовлетворить многие потребности Мы поставляем широкий ассортимент стальных ферм Часто задаваемые вопросы ФОТОГАЛЕРЕЯ Фотогалерея Наши Фермы производства США. Чердачные фермы, которые будут использоваться в качестве жилой площади, должны быть рассчитаны на более высокую нагрузку на квадратный фут, обычно 40 фунтов на квадратный фут, и могут подпадать под требования местных норм по высоте помещения. Размеры на складе включают фронтоны от 20 футов до 40. ТРУБЧАТАЯ СТАЛЬНАЯ ФЕРМА. Линейка однослойных панелей Metl-Span включает десять конфигураций для стен и одну для потолков. Существует множество типов деревянных и металлических ферм. • Из-за их больших размеров и веса существует большая вероятность нестабильности, коробления и даже обрушения при обращении и установке длиннопролетных ферм.Большинство ферм построено из серии треугольников, потому что треугольник по своей природе стабилен; Таким образом, наши стальные фермы изготавливаются сертифицированными сварщиками и спроектированы с учетом требований Алабамы и Флориды по ветровой нагрузке 140 миль в час и нагрузке 20 фунтов. Уклон 22Ø (градус) является обычным для кровельных листов из гофрированной стали и асбеста. 2 фермы с параллельными поясами Фермы с параллельными поясами используются для поддержки ферм крыши North Light в промышленных зданиях, а также в мостах с промежуточными пролетами. Эти пролеты фермы равномерно распределенная нагрузка (udl) нагрузка в центральной точке (cpl) нагрузка в третьей точке (tpl) нагрузка в четверти точки (qpl) метры прогиба в футах (in) общая ферма f34 таблица пролетов нагрузки ограничена на основе прочности и прогибов l/180 прогиб прогиб отклонение 2 2.Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн кровельного покрытия и т. д. Затем он сравнивает изометрическую ферму с фермой Линвилла с двойным пересечением и определяет, что изометрическая ферма использует на 19% меньше железа в сетке. 3. Фермы Fink — наиболее распространенные фермы, используемые в строительстве крыш жилых домов. Фермы также могут использоваться для длинных пролетов, как трехмерные фермы (пространственные каркасы) или как решетки. 5 кН/м 2 . Эти уникальные второстепенные элементы рассчитаны на расстояние до 60 футов между рамами и идеально подходят для проектов, требующих открытого внутреннего пространства для размещения оборудования, стеллажей и хранения, или там, где требуется пространство без колонн для спортивных мероприятий или концертов. .4. 20-футовые стальные фермы классифицируются как фронтонные, навесные или коллекторные. Предполагается, что эти таблицы будут использоваться инженерами для помощи в предварительном проектировании композитной системы перекрытий из стали и бетона. Положение лямки обеспечивает некоторое пространство для хранения и может вместить такие вещи, как резервуары для воды, если это необходимо. В ендовах, из-за угла, который обычно образуется в ендовах, и использования переходной планки, важно, чтобы прогоны были сдвоены в ендовах. Мы никогда не раскрываем личную информацию и рекомендуем учащимся загрузить дополнительное Руководство по строительству и проектированию: Буронабивные сваи с Бентонитовые мосты со стальными фермами среднего пролета | W Osterwalder прикрепляют файлы к профилю, чтобы обеспечить эффективную работу автора в начале.Они предварительно спроектированы с помощью программного обеспечения и могут быть адаптированы к формам и планировкам крыш для различных применений. Вы также можете найти стальные фермы крыши в больших зданиях или коммерческих проектах. Навес для хранения стального металла Qomotop на открытом воздухе с полиэфирной тканью 180 г и. Ферма северного сияния. 5 11 11. ферма. Высокое качество msr (рассчитанное на машинное напряжение) и mel ( пиломатериалы, прошедшие машинную оценку) позволили практически и недорого спроектировать и изготовить фермы, соединенные металлическими пластинами, для пролетов 100 футов и шире.ПРЕИМУЩЕСТВА ТРУБЧАТОЙ СТАЛЬНОЙ КРОВЕЛЬНОЙ ФЕРМЫ: • Площадь поверхности на 30–40 % меньше, чем у эквивалентного … Описание продукта. Экономический диапазон 5. Введите размер амбара (и наклонитесь к нему), который вы хотели бы построить, и нажмите … ресурс, который требует меньше энергии для производства, чем сталь или бетон. Здания Miracle Truss имеют боковые прогоны и боковые прогоны, которые крепятся по краям для дополнительной прочности. Стальные фермы обеспечивают те же возможности пролета и гибкость конструкции, что и деревянные фермы, и могут использоваться практически в любом строительном проекте, включая коммерческий, промышленный, институциональный, военный, образовательный или муниципальный. Переменная нагрузка = 0. 1. Типичная конструкция фермы перекрытия Пролеты Нагрузка 1 Нагрузка 2 40, 10, 5 фунтов на квадратный фут 80, 10, 5 фунтов на квадратный фут Для достижения максимальных указанных пролетов фермам может потребоваться шесть или более панелей. Расстояние между фермами обычно составляет 16 или 24 дюйма. Бетонные опоры 6×6. В дополнение к традиционным конструкциям мы поставляем различные длиннопролетные балки LH для различных применений. Стальная конструкция крыши в здании Терминала 2 представляет собой сложную систему стальных конструкций, состоящую из блоков стальных ферм. 019 кН/м 2 Вес потолка (используется 10-миллиметровая изоляционная волокнистая плита) = 0.Конструкция навеса для бассейна со сборным стальным каркасом. Инженерные проекты рассчитываются с использованием современного программного обеспечения MiTek, собственного программного обеспечения 20/20, и обеспечивают экономичные кровельные решения. Пролет. Длина внизу известна как пролет, и фермы не все одинакового размера. 00м я. Сегодня фермы с тетивой могут быть изготовлены в соответствии с существующими конструкциями или в соответствии с внешним видом старого здания в индустриальном стиле. Толщина стального материала для фермы и стенки варьируется от … Эта таблица иллюстрирует значительное увеличение пропускной способности пролета за счет увеличения глубины фермы пола и/или увеличения размера пояса и более высокого качества древесины.Если вы вспомните свои ранние уроки геометрии, вы, возможно, вспомните, что шаг треугольника — это подъем над разбегом. проконсультируйтесь с инженером-строителем или инженером-строителем при проектировании любых структурных элементов здания. Краткий обзор холодногнутых стальных ферм Фермы CFS состоят либо из запатентованных, либо из стандартных С-образных элементов, сформированных из плоской стали и соединенных вместе винтами, болтами или сваркой. СВЯЗАТЬСЯ С НАМИ. Это мера, которая одобрена большинством клиентов. 077 кН/м 2 Вес услуг = 0.Точно так же можно спросить, как называется стальная ферма крыши? Ферма королевской стойки со стойками и матовыми стойками основана на популярной конструкции ферменной конструкции королевской стойки, но с добавлением двух королевских стоек (на фото выше). Теперь фермы Ultra-Span, являющиеся частью портфеля решений MiTek, позволяют вашему зданию быть прочнее, долговечнее и более устойчивым на протяжении всего срока его проектирования благодаря прочности нашей холодногнутой стали и ведущему в отрасли программному обеспечению для проектирования. Phillips Building Supply — это ваша штаб-квартира на побережье Мексиканского залива.Вы потратите от 1 доллара. Если вы строите в Каскадных горах, Пьюджет-Саунде, Сиэтле, Олимпии, Спокане Таблицы пролетов ферменных перекрытий Alpine Engineered Products 17 Эти допустимые пролеты основаны на NDS 91. Они состоят из двух пролетов по 107 футов, поддерживаемых пирсом в середине реки. . Последствия неправильного обращения с ними, возведения, установки и крепления могут привести к обрушению конструкции или, что еще хуже, к серьезным травмам или смерти. Как достигается экономичное расстояние между стропильными фермами? Это требование применяется всегда, когда фермы имеют пролет 60 футов.Ферма Королевской почты. Модифицированная ферма Уоррена Ширина пролета в чистоте от 10 до 100 футов, доступная высота карниза от 8 до 20 футов. является эксклюзивным производителем легких металлических ферм MiTek Ultra-Span® в Мичигане. Шаг: 2:12. Неустойчивость поясов фермы из-за собственного веса фермы, а также временных строительных нагрузок усиливается по мере увеличения пролета. Шаг стропильных ферм может составлять 1/4 пролета для пролетов до 15 м и 1/5 пролета для пролетов стропильных ферм от 15 до 30 м. Почти любая древесина сделает то же самое — важна геометрия балки или фермы.Eagle National Steel в Хатчинсе, штат Техас, предлагает широкий выбор ферм самого высокого качества, которые вы найдете. Фермы могут располагаться ближе друг к другу, на расстоянии 12 дюймов или 16 дюймов по центру, но строительные нормы и правила допускают расстояние 24 дюйма по центру без использования более тяжелых крепежных элементов для соединения фермы со стеной. Обычно металлическая ферма строится путем соединения нескольких металлических стержней в шарнирных узлах. Глубина в центре обычно составляет 10% от ширины просвета. Благодаря своей универсальности этот тип используется при строительстве мостов.Фермы со звездочкой (*), высота которых превышает 14 футов, могут поставляться двумя частями. Максимальное отклонение ограничено l/360 или l/480 при динамической нагрузке. Ферма является частью конструкции крыши в одноэтажном здании длиной 72 м и пролетом 30 м. Предварительно приваренные зажимы на 2-футовых центрах для вторичного каркаса из дерева или стали. Решение снизило стоимость крыши и минимизировало потерю дохода от мест в период строительства по сравнению с обычным бизнесом. Эта ферма удобна для использования с пролетами до 250 футов (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу.Хотя это строгое определение позволяет элементам иметь любую форму, соединенную в любой устойчивой конфигурации, фермы обычно состоят из пяти или более треугольных… Ферменная балка также может использоваться с другими системами, включая блочные, откидные, обычные стальные каркасы или даже деревянные. Ферма крыши — это конструктивный каркас, предназначенный для соединения металлических ферм крыши. В инженерии ферма — это конструкция, которая «состоит только из двух силовых элементов, где элементы организованы таким образом, что сборка в целом ведет себя как единый объект». .В случае конструкции крыши часто используется несколько типов ферм, поэтому каждый тип фермы должен быть по возможности разделен. Он должен располагаться между стойками на высоте 373 дюйма. Стальная ферма крыши, как и деревянная, имеет треугольную форму. Они были распространены в Соединенных Штатах в период с 1844 по начало 20 века. 11л) обычно сваривают в заводских условиях, насколько это возможно для обеспечения полной жесткости соединений между вертикалями и поясами.Цена будет выше, если ферма должна быть изготовлена ​​по индивидуальному заказу, а отходы останутся. 5) доски для прогонов крыши. Спецификации для строительства». ПРЕИМУЩЕСТВА КРОВЕЛЬНЫХ ФЕРМ ИЗ ТРУБЧАТОЙ СТАЛИ:-• Площадь поверхности на 30–40 % меньше, чем у эквивалентной … Высота, пролет I. Преимущества кровельных ферм Существует множество преимуществ использования кровельных ферм. Эти сварные стальные балки используются для поддержки крыши и полов здания ПРЕИМУЩЕСТВА ТРУБЧАТЫХ СТАЛЬНЫХ ФЕРМ КРОВЛИ:-• Площадь поверхности на 30-40% меньше, чем у эквивалентной … Анализ нагрузки Пролет фермы крыши = 7.Top Chord Сводчатая ферма с прозрачным пролетом Web Steel Building Northwest может быть решением, которое вам нужно. Как достигается экономичное расстояние между стропильными фермами? Ферма Пратта (6-30 м) • В фермах Пратта [Рис. Стальная ферменная конструкция в зоне A и B представляет собой стальную колонну + стальную ферменную конструкцию длиной 336 метров, шириной 216 метров, пролетом фермы 24 метра и расстоянием между колоннами 6 метров. Для экономичного шага стропильных ферм стоимость фермы должна быть равна удвоенной стоимости прогонов + стоимость кровельного покрытия.Способность наших зданий со стальными фермами выдерживать и превосходить чрезмерные снеговые и ветровые нагрузки для гор и прибрежных районов, которые создают изменчивую погоду в Вашингтоне. Эта ферма также очень прочная и адаптируется к желаемому пролету и углу наклона крыши. У них также могут быть сборные деревянные фермы — или поищите фермы в телефонном справочнике — сборные деревянные фермы легко доступны. Для пролетов более 70 футов рекомендуется модульная установка, чтобы избежать материального ущерба или, что еще хуже, травм на рабочем месте.Поэтому он особенно подходит для больших пролетов, сверхвысоких и сверхтяжелых зданий. 149 долларов. метр застроенной площади фермы увеличивается с площадью, покрытой фермой, и варьируется от 0. Пролеты для нагрузок на жилые перекрытия (1. Это делает их идеальными для использования в зданиях, где необходимо покрыть большие площади без препятствий … Преимущества и недостатки металлических ферм крыши Деревянный стальной каркас Ручная конструкция балки перекрытия Однопролетный 8кн) с шагом 450 мм ТПО И НИЗНИЙ ПОЯС ДЕРЕВЯННАЯ СТРУКТУРА ГЛУБИНА (ММ) Размер (мм) Марка 250 300 350 400 70×35 MGP10 4400 5000 5400 5800 Скачать таблицу | Howe Truss Steel Взлет (кг) пролета 20 м из публикации: Параметрические исследования стандартной конфигурации двухмерной фермы крыши | Теперь … 05425 Фермы из холодногнутой стали Пролеты ферм крыши Каждая ферма крыши TrusSteel представляет собой индивидуальную конструкцию, основанную на уникальном использовании несущей способности пролета и кодовых критериях конкретного проекта. Производителю нужно будет знать тип фермы, ее расположение, воздействие ветра, пролет, желаемый уклон крыши и многое другое, чтобы правильно собрать и соединить сталь. Пятипролетный мост с неразрезными стальными балками с пролетами 250 футов, 440 футов, 490 футов, 440 футов и 350 футов, который является одним из самых длинных мостов со стальными балками в штате Иллинойс. Для фермы предусмотрена ширина в диапазоне B = L/125 = 42×1000/125 = 336 мм. Кроме того, они могут быть подразделены на простые пролетные строения, неразрезные пролетные строения и подвесно-консольные пролетные строения, как показано на ферме Виренделя (рис.Полностью интегрированная система поддержки из высокопрочных талрепных тросов и металлических ветровых распорок обеспечивает превосходную прочность и долговечность. Ножничная ферма с 6/12 верхними поясами и 4/12 нижними поясами может иметь пролет только 22 фута. Но для больших пролетов плоские фермы должны… Эта ферма удобна для использования с пролетами до 250 футов (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу. Точно так же можно спросить, как называется стальная ферма крыши? Одной из наиболее эффективных систем в конструкции малой и средней этажности является не что иное, как узел фермы, поддерживающий крышу.Эта конструкция стальной фермы предназначена только для справки. Показанные пролеты ферм являются примерами пролетов ферм для показанных нагрузок и конфигураций ферм. В сквозном ферменном мосту экономическое расстояние фермы — это расстояние, которое составляет общую стоимость ферм, прогонов, колонн кровельного покрытия и т. Д. Ферма King Post хорошо подходит для металлических зданий с меньшими крышами. Соединительные пластины обычно имеют калибр от 16 до 20 в зависимости от требований к конструкции фермы. Как правило, стропильные фермы изготавливаются из двух материалов: стали и дерева.Назначение фермы — поддерживать вес крыши и поддерживать устойчивость стен. Keji Building, CNUSP, South Jiefang Road, Xuzhou China Здания ClearSpan построены в нашем собственном арочном здании Hercules Truss Arch Building в Дайерсвилле, штат Айова, с использованием американских материалов. В наши дни с концепцией PEB основным преимуществом, которое мы получаем, является использование высокопрочных стальных пластин (обычно Fe 350), более легких, но высокопрочных прогонов холодной штамповки и 550 МПа. Эта ферма удобна для использования с пролетами до 250 футов. (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу.Двойная стальная ферма коллектора. Чтобы максимально использовать полезное пространство в быстровозводимом металлическом здании, иногда необходимо создать полностью открытую или «прозрачную» конструкцию. Линия состоит из панелей со скрытым креплением с шириной модуля от 12 до 16 дюймов и панелей с открытым креплением с шириной модуля от 32 до 36 дюймов. Superior Truss & Panel может быть ответом на ваши потребности в каркасе крыши, включая наши лучшие в отрасли один час, один слой гипсокартона с огнестойкостью UL®. Они используются для коротких пролетов около 10 м (33 фута).толщина 55 мм) = 0. Каркасы ферменных балок могут быть спроектированы так, чтобы принимать любые ферменные мосты [см. рис. Павильон. 16 долларов. (Ширина пролета) (Высота в свету) • Таблица 1. Глубина фермы и вес фермы (основная ферма) Ферма (общая глубина фермы) Длина фермы 901 • Таблица 3. Стальная секция для колонны и прогона (Колонна-SCI) — H 300x200x56. Теперь стало возможным поставить стальные конструкции «под ключ» и иметь надстройки, преодолевающие 40-метровые пролеты, благодаря инновациям в виде стальных ферм Ultra-Span. Предлагаемые решения могут быть консервативными, но могут быть уточнены в процессе окончательного проектирования.Мы поставляем энергосберегающие и экономичные изолированные металлические стеновые и кровельные панели, на которые вы можете положиться в своем строительном проекте. 5 дюймов X 5. Продукция Aegis Ultra является наиболее широко используемой. (26 футов).Кроме того, эксплуатация чердачной системы воздуховодов может быть очень сложной, если фермы крыши не предназначены для этого применения.У нас есть возможность производить и поставлять фермы крыши с прозрачным пролетом до 120 футов. Как правило, они используются для пролетов шириной 25-30 м. Использование стальных кровельных ферм в зданиях. Aegis предлагает широчайший ассортимент профилей для обеспечения экономичного решения — от самых маленьких мансардных ферм до чистых пролетов, превышающих… Расстояние и пролет Примечание ФЕРМЫ HOPLEYS «Шаг» — это расстояние от центра до центра между элементами конструкции, 450 мм, если не указано иное. «Пролет» — это расстояние между точками опоры элементов конструкции. Мы можем сделать нечетные размеры между этими стандартными размерами.Имейте в виду, что эти таблицы предназначены только для оценок. Я был в шоке от этой модели. Спроектированные чертежи фермы должны быть прогонами с фермами WideBay, которые представляют собой эффективную конструктивную альтернативу стандартным прогонам или стержневым балкам. На основе 1/2-дюймовой арматуры, приваренной к 1-дюймовому угловому железу, с уклоном крыши 4:12. Из сорока трех параболических ферм из кованого железа, которые знаменитая берлинская компания Iron Bridge построила в Нью-Гемпшире к 1898 году, пролеты составляют примерно 20. Здания с гибридными стальными фермами Miracle Truss ® Buildings отлично подходят практически для любых нужд.Если длина фермы не превышает 60 футов, специальная проверка установки раскосов фермы не требуется. содержит таблицы пролетов, охватывающие различные основные и второстепенные пролеты балок с общими расчетными нагрузками на пол. Onesteel Span Table. Ферма Пратта и ее производные стали самой популярной металлической фермой в Соединенных Штатах к началу двадцатого века. Доставка доступна в указанные населенные пункты. Настил. 1 кН/м 2 Вес прогона … Конструкция ферменной рамы позволяет возводить конструкции шириной до 300 футов и любой длины, поэтому ClearSpan может предложить строительные решения любого масштаба.Здания Miracle Truss имеют чистый пролет, что дает вам много открытого вертикального пространства. 12 футов шкафы. 2. Ферма крыши изготовлена ​​из прокатных стальных балок. Типы стальных мостов 3. 5х6. Одно небольшое отличие состоит в том, что будет нижний пояс, который проходит горизонтально через здание, где расположена каждая ферма, и эта балка будет чуть более чем на 1-1/2 фута ниже высоты карниза, поскольку конструкция находится ниже крыши. 5 дюймов (фактически) столбы, расположенные на расстоянии 32 фута друг от друга. В следующей главе подробно обсуждаются балочные мосты.Для крыши с общим пролетом, превышающим максимальные значения, указанные в таблице. Самый широкий пролет в таблице пролетов балок перекрытия в части 2 этого учебного модуля показал, что балки перекрытия могут иметь пролет 17 футов 2 дюйма, если они имеют размер 2 x 12 с шагом 12°. Изображения с калькулятора конструкции ножничной фермы размещены здесь и загружены Адиной Портер для проектирования вашей ножничной фермы… Длина фермы может достигать примерно 90 футов, хотя очень длинные пролеты ферм сложнее доставить, возвести, закрепить и правильно установить. Точно так же можно спросить, как называется стальная ферма крыши? Указанные цены включают только наши самые популярные размеры.Ultra-Span представляет собой легкую стальную стропильную систему крыши, которая одновременно легкая и компактная, что обеспечивает простоту в обращении и экономичную транспортировку. СТАЛЬНЫЕ КРЫШИ. Нашим клиентам нравятся прозрачные пролетные перекрытия, а также гибкость, которую предлагает конструкция для изоляции… сборные фермы Ultra-Span® являются идеальной и экономичной альтернативой конструкционной стали, стержневым балкам, обработанной огнем древесине и холодным способом сборки на месте. сформированный металлический каркас. Индивидуальные размеры также доступны по запросу с дополнительной инженерной оплатой.Определение пролета стальной двутавровой балки является важной частью строительства. Впоследствии штифтовое соединение было заменено болтовым, а затем сварным соединением. Мосты с деревянными фермами позволяли эффективно перекрывать большие переходы. 50 погонных футов 36-40 футов размаха. Введение в мосты 2. Это полезно, когда желательно отсутствие диагоналей, чтобы обеспечить проход между вертикалями. Стальные ферменные конструкции имеют открытый пролет по всему зданию. Box 177 La Crescent, MN 55947 (507) 895-8400 Например, в большинстве стропильных ферм используются металлические стойки С-образной формы. В наших исследованиях рассматривалась ферма Финка. Легкая система ферм крыши может быть легко изготовлена ​​и собрана на месте, особенно для стальных ферм с большим пролетом, где транспортировка является серьезной проблемой. Скатные фермы. Данные конструкции приведены ниже; Данные. МОСТЫ С ДЕРЕВЯННЫМИ И МЕТАЛЛИЧЕСКИМИ ФЕРМАМИ 263 ОТЧЕТ ПО ОБСЛЕДОВАНИЮ ИСТОРИЧЕСКИХ ДОРОЖНЫХ МОСТОВ увеличился, и это сильно повлияло на конструкцию мостов с металлическими фермами. Это область, где требования к коду могут быть улучшены. Самые ранние экземпляры в штате были связаны булавками.Это даст вам полный комплект. 00. Мост со стальными фермами. Если меньше, балка будет некрасиво провисать! Лучший дизайн с фермой глубиной 2 фута или более в зависимости от снеговой нагрузки. 00 м расстояние между стальными фермами, вероятно, будет около 4. Для сельских автомагистралей через ручьи или железные дороги мост со стальными фермами часто является лучшим универсальным решением. Легкие стальные фермы крыши не так часто ассоциируются с системами ферм, когда речь идет о кровле, но стальная ферма крыши Ultra-Span меняет это. Советы по установке прогонов для вашего проекта металлической кровли.Чтобы узнать больше, позвоните по номеру 269 683 2723. Стальные ферменные амбары. Они разработаны и соответствуют и превышают временные нагрузки MO. используются в стропильных фермах. 40-футовые фермы для продажи купона, купона или промо-кода. Ферма выполнена в виде двухплоскостной фермы. Это статически определимые мосты, которые хорошо подходят для больших пролетов. Поскольку сталь является самым прочным доступным строительным материалом, она способна выдвигаться на максимальное расстояние без несущих опорных колонн. Поиск продуктов. Если вы ищете поставщика мостов со стальными фермами, см. полный каталог компаний в разделе «Найти поставщика».Наклонные фермы доступны с уклоном 1:12 x шириной 12 футов и 20 футов, по специальному заказу доступны до … Фермы используются в широком диапазоне зданий, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, крышах спортивных стадионов, зрительных залах и других развлекательных зданиях. Диапазон пролетов Стальная балка 20–28 0–75 футов Стальная балка перекрытия 20 8–144 футов Элемент крыши 24 Плоская балка 15 40–100 футов Балочная балка 12 20–100 футов Стальная ферма 12 40–300 футов Пространство Рама от 12 до 20 от 80 футов до 300 футов Таблица 1: Глубина конструкций Современные стальные конструкции / Февраль 2000 г. Практические правила для стальных конструкций Фермы крыши должны располагаться на расстоянии 24 дюйма друг от друга по центру.Эта основная система каркаса из стали 55 KSI состоит из стропил с открытой стенкой, поддерживаемых прямыми или скошенными колоннами боковых стенок. Просмотр по категории: Пакеты. Панели Artisan Soffit бывают шириной 8, 10 или 12 дюймов. Фермы Уоррена обычно используются в длиннопролетных зданиях с пролетом от 20 до 100 м. Спроектированная для распределения веса и тяги крыши вниз для повышения устойчивости и прочности, сводчатая ферма с прозрачным пролетом устраняет необходимость в фермах с пролетами в чистоте 60 футов или более.Одной из самых старых и устойчивых ферм является ферма «Северный свет». Фермы также используются для перевозки тяжелых грузов и иногда используются в качестве транспортных конструкций. Для вышеупомянутых мостов эффект трех типов настила (железобетонный настил, 10). Точно так же можно спросить, как называется стальная ферма крыши? Наши фермы рассчитаны на десятилетия. Ферма является основной конструкцией в конструкции стальной крыши. с другой стороны, если вы думаете о расстоянии для металлической крыши, то это решение будет намного проще; расстояние между фермами для металлической крыши, особенно угол, обеспечивающий идеальный дренаж, относительно просто по сравнению с некоторыми … ТРУБЧАТАЯ СТАЛЬНАЯ ФЕРМА.5 7 7. Конструкторы могут решить, как спроектировать стальную двутавровую балку с пролетом 25 футов для стальной балки с пролетом 6 м. Как спроектировать стальную двутавровую балку. Мы продаем самые лучшие американские стальные фермы в отрасли! Мы также предлагаем строительные материалы, металлическую кровлю, металлический сайдинг, пиломатериалы, крепления для столбов, скобяные изделия, комплекты для столбов, комплекты стальных ферм, сантехнику, водосточные трубы и многие другие строительные материалы. Производитель изолированных металлических панелей. Наши открытые фермы RedBuilt™ с поясами RedLam™ LVL, а также другие продукты RedBuilt™ изготавливаются из волокна, полученного ответственным образом.За счет поперечных связей эти мосты имеют большую пролетную способность. Практически везде, где необходим мост, можно использовать ферменный мост. Открытая решетчатая конструкция, используемая в стальных фермах крыши, вертикальных башнях и стальных фермах перекрытий, демонстрирует невероятное разнообразие дизайнерских решений, удовлетворяя практически любые архитектурные потребности в современном строительстве зданий и мостов. 95 футов 12–40 футов 17 долларов. Когда эта система подвергается равномерной нагрузке и имеется несколько одинаковых пролетов, длина консоли приблизительно равна 15 % (0,5 4 4. Научитесь проектировать ферму крыши, в том числе о том, как выбрать si Форт-Бридж был первым крупным стальным мостом, использующим ферменную конструкцию, и был открыт в 1890 году. на несущие стены, если они должным образом закреплены, система ферм становится чрезвычайно прочной. Roopa Chikkalgi 1 2. В наличии на заводе и готов к немедленной отправке. Я вижу фермы подобного типа в местном магазине «амбар» — вы можете купить их готовыми.С конструкцией Vaulted Clearspan мы предлагаем просвет от 24 до 80 футов и высоту до 26 футов. Низкая масса этой кровельной системы на м2 обеспечивает как экономию, так и экономию. Размещение стен и ферм также можно облегчить, натянув рамы и фермы на салазки, расположенные на расстоянии 3000 мм друг от друга, чтобы избежать провисания между опорами. Стальные фермы обеспечивают повышенную прочность, более быструю установку и более длительный срок службы по сравнению с фермами сарая с деревянным каркасом. от 50 до 4 долларов. Таблицы не предназначены для использования в дизайнерских целях или в конкретных проектах.00 погонный фут с пролетом до 34 футов. Будь то ширина 8 дюймов или 10 дюймов, следите за тем, как мы изучаем факторы, определяющие, насколько далеко может простираться стальная двутавровая балка. 12 долларов. Стальные фермы, с другой стороны, не имеют ограничений, когда речь идет о пролете. Наш инструмент для оценки ферм позволяет определить количество, вес и ориентировочную стоимость ферм, необходимых для стандартных размеров сарая. Фермы представляли собой трубчатые стальные кровельные фермы, используемые для больших пролетных конструкций, таких как заводы, промышленные цеха, торговые центры, огромные выставочные центры, мультиплексы и т. д.Вес: 228 фунтов. 00 + доставка + доставка + доставка. Анализ, проектирование и производственные спецификации разрабатываются в соответствии со стандартами Института ферменных плит. Использование стали обеспечивает дополнительную поддержку и надежность конструкции. Чтобы получить прочную ферму, обратите внимание на ширину натяжения и величину принимаемой нагрузки, а также на степень уклона крыши. Или отдельно стоящее укрытие с односкатной крышей также является отличным вариантом для управления водными ресурсами. Телефон: 800-551-0326.Ряд патентов, выданных в 19 веке, предоставил различные конструкции ферм, многие из которых широко использовались в Вермонте. Стандартные центры ферм будут 10 или 12 футов с более широкими центрами в качестве опции. Мы предлагаем стальные фермы из углового железа с фронтонами, навесами и перемычками. Введение в мосты: Мосты — это конструкции, предназначенные для поддержки железнодорожного движения, автомобильного движения или пешеходных нагрузок через проемы или переходы или другой комплекс, железнодорожное или шоссейное движение или […] Металлические фермы также можно различать по способу соединения их конструктивных элементов.Ultra-Span® является наиболее широко используемой на рынке сборной фермой из холодногнутой стали. 2×8 до 12 футов; Таблицы пролетов ферм перекрытий Alpine Engineered Products 17 эти допустимые пролеты основаны на nds 91. к руководству по установке для правильного расстояния между центрами и убедитесь, что прогон прикреплен к кровельной ферме. Мост Жюльена Дюбука, 258-метровый главный пролет, Айова и Иллинойс, США, 1943 г. Вся конструкционная сталь, болты, сварка и оцинковка должны соответствовать «Стандарту 3 MDOT». Каркасная конструкция также не требует внутренних опорных стоек, поэтому владельцы ферменных зданий имеют дополнительное преимущество в виде широко открытого интерьера. «Один пролет» — это пролет элемента, поддерживаемого с обоих концов, без промежуточной поддержки. 2021 Steel Beam S Install Support Lvl Vs Wood. Это 214 футов в длину и 16 футов в ширину. Итак, если вы ищете сборные стальные фермы для крыши аэропорта или просто проект дома своими руками, наши сборные стальные фермы для крыши адаптируются ко всем строительным системам. площадью 100 000 квадратных метров (или 1 076 391 квадратный фут).7. 95 футов 42 фута-60 футов Все навесные/навесные фермы 1/12 Шаг 15 долларов. Для получения дополнительной информации обратитесь к местному производителю ферм Alpine или в его офис. Между тем, два типа пролетов прогонов для металлической крыши основаны на формах: С-образные прогоны и Z-образные прогоны. Я покажу вам простые формулы, необходимые для расчета стальной фермы для длиннопролетной фермы крыши. Для дополнительного пространства доступны половинные фермы шириной от 12 футов до 40 футов, чтобы соответствовать конструкции вашей фермы для пролета 12 метров в соответствии с пролетом фермы 800-1984 = расстояние между пролетами 12 м = 6.Сквозные пролеты фермы Для более длинных пролетов открытая конструкция сквозной фермы, как в примере на рис. Фермы Queen Post похожи на фермы King Post. Деревянные и стальные пластины, из которых построены фермы, понятия не имеют, на каком расстоянии друг от друга они будут расположены. Наши фермы производятся во Флориде, предварительно спроектированы и сертифицированы. НАГРУЗКА В ТРЕТЬЕЙ ТОЧКЕ: Две нагрузки приложены на 1/3 расстояния между пролетами. Стропильные фермы являются эффективным средством поддержки кровельного покрытия для пролетов свыше 20 м.Для большинства стоечных ферм требуются верхние и нижние элементы размером 2×6 или больше со стенками 2×4 или больше. Деревянный мост Банкер-Хилл представляет собой ферму Haupt, тип, изобретенный в 2008 году. Существует множество комбинаций проектирования больших пролетов, таких как комбинация обычной фермы и железобетонной колонны, ферма и стальные колонны, быстровозводимые здания (PEB) и т. д. 11 долларов. 4, является практичным выбором. Изготовлен из прямоугольной трубы размером 1 1/2 дюйма x 3 дюйма x 14 га. 00 Линейный фут. Индонезийская одиночная стальная ферма крыши. Пролеты были определены в соответствии с «Национальным стандартом проектирования деревянных ферм, соединенных металлическими пластинами» (ANSI/TPI 1-1995). заданный промежуток.ОС. или больше. Для расчета затрат мы используем следующие две формулы: Включая затраты на установку: общие затраты = количество ферм * цена одной фермы + стоимость единицы времени работы * продолжительность работы. Крыша Классический вид моста с фермами Keystone часто используется в жилых и коммерческих помещениях, где эстетика диктует стиль моста. ВЫУЧИТЬ БОЛЬШЕ . На 140-футовом пролете была одна несущая стена, поэтому профиль крыши был разделен на наборы сегментов крыши — один с использованием 60-футовых ферм с прозрачным пролетом, а другой — 80-футовых ферм с прозрачным пролетом. Максимальное отклонение ограничено L/360 или L/480 под динамической нагрузкой. Ограничения по длине консоли в Forte Weyerhaeuser. Здания Miracle Truss ® предназначены для тех, кто делает их своими руками, и производятся мастерами, ориентированными на качество, прямо здесь, в Соединенных Штатах. Посмотрите наши тематические исследования фотографий стальных ферм крыши здесь. Он состоит из отдельных элементов с равными растягивающими и сжимающими усилиями, он спроектирован так, чтобы вести себя как единый объект, который несет / поддерживает нагрузку по всему пролету. Ферма состоит из группы связей и распорок, спроектированных и соединенных таким образом, чтобы образовать конструкцию, которая действует как балка с большим пролетом.Свяжитесь с вашим местным BDC для получения дополнительной информации. Наш калькулятор стропильных ферм может помочь вам в покупке ваших ферм, определив необходимое количество ферм и линейных футов. 146) длины пролета приведет к максимальному моменту в любой Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн покрытия и т. д. от 12 м до 30 м. Наконец, калькулятор ферм рассчитает наилучший метод измерения размеров для соединения частей фермы стальными шарнирами и мостом.Все стальные фермы поставляются со свесом, если не указано иное. Обратите внимание, что подобные мосты, пересекающие всю долину, заполненную реками и дорогами, часто состоят из комбинации пролетов разной длины и конструкции. Постоянные (постоянные) нагрузки Собственный вес длиннопролетного алюминиевого кровельного листа (0. ПРЕИМУЩЕСТВА ТРУБЧАТЫХ СТАЛЬНЫХ ФЕРМ КРОВЛИ:-• Площадь поверхности на 30–40 % меньше, чем у эквивалентных … стальных ферм. A. 5 3 3. Навес / Наклонная ферма — Шаг 2/12 Они проектируются по индивидуальному заказу, чтобы соответствовать дизайну каждого здания.Стальные балки используются для поддержки всех видов зданий, от современных домов до небоскребов. Фермы из стальных конструкций – распространенный выбор среди коммерческих, промышленных и крупных жилых комплексов. Коллекция мостов с металлическими фермами Вермонта довольно велика и весьма разнообразна. Наша основная область обслуживания — Техас и Луизиана, с возможностью доставки куда угодно. Металлическая ферма крыши имеет свои преимущества и недостатки, а также во многом зависит от потребностей строителя и, если это жилой дом, от предпочтений домовладельцев.Колышки изготовлены из квадратных труб 2 1/2″ x 14ga. Trigon Steel Components, Inc. S. 0 м Расстояние между узлами ферм = 1. Калькулятор ферм. Miracle Span, Miracle Steel, Miracle Truss Waterford Tower Suite 500, 505 North Highway 169 Миннеаполис, штат Миннесота. Сборка является завершающим процессом. Мы используем уголки 2 x 2 x 3/16 для верхнего и нижнего шнуров с лямками 1 x 1 x 1/8. Обычно используется для расширения сторон существующей конструкции / здания. стальные фермы — это металлический опорный механизм, расположенный под крышей для обеспечения поддержки.95 а … для конструкции крыши выбирается ферма или стальная балка и здесь имеет значение пролет и величина нагрузки. Шаг фермы 2 м = 3. Сингапурская пространственная ферма для бадминтонного зала. 7200 долларов. Мост Жюльена Дюбука представляет собой непрерывный ферменный мост со стальными арками длиной 5760 футов, который пересекает ферменный мост Миссисипи, мост с несущими конструкциями, состоящими из ряда деревянных или металлических треугольников, известных как фермы. зданий в настоящее время дает стали преимущество перед деревом.Кровельные фермы Ultra-Span® установили новый стандарт в отрасли производства холодногнутой стали, предлагая максимальную универсальность в сочетании с максимальной прочностью на фунт. Новая конструкция заменяет двойные мосты со стальными фермами, которые в настоящее время функционально устарели. Цены на стропильные фермы. Если вы живете в районе, подверженном ураганам, вы можете подумать о перемещении ферм на 16 дюймов по центру. Чтобы воспользоваться этими преимуществами, фермы должны быть установлены правильно и безопасно. 5 12 пролетов ферм Для пролетов от 8 до 13 м должна использоваться стальная скоба Х-образной конфигурации.Как достигается экономичное расстояние между стропильными фермами? Это первая в отрасли «отбойная пластина» для боковой поддержки и устойчивости. У них нет внутренних колонн. Рынок больших корпусов заполнен поставщиками строительных материалов, однако прочность и долговечность стали делают ее предпочтительным материалом для самых прочных конструкций с прозрачными пролетами, которые простираются дальше всего без несущих опорных колонн. Ultra-Span® — это наиболее широко используемая на рынке сборная холодноформованная стальная ферма, предлагающая широчайший ассортимент профилей для обеспечения рентабельного решения — от самых маленьких мансардных ферм до чистых пролетов свыше 80 футов.Это также позволяет использовать широкий спектр завершающих штрихов, таких как изоляция в стиле войлока. 40-футовые металлические фермы для продажи купонов, купонов или промо-кодов. Для тех рабочих площадок, которые находятся за пределами нашего рынка фермовых систем, может быть организован прямой вывоз с завода. 99. пролета балки и при каждом удвоении пролета прочность балки должна увеличиваться в четыре раза. Пространственная ферма станции взимания платы Чжоукоу. Фермы стоечной рамы профессионально спроектированы с помощью современного компьютера… Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн кровельного покрытия и т. д.Изготовленный из отдельных элементов с равными противодействующими растягивающими и сжимающими силами, он предназначен для того, чтобы вести себя как единый объект, который несет / поддерживает нагрузку по пролету. Модель 2X6 (1. Термины и определения) Ферма — это совокупность элементов, из которых один элемент имеет пролет на большее расстояние, чем мог бы пролет одного элемента. с использованием поясов с реечной секцией. В этом примере рассматривается конструкция фермы крыши с малым уклоном.86 н/м *узловая нагрузка = 60×1. Расчетное ветровое давление: 1. Чем сложнее каркас фермы, тем большее количество этих стыков потребуется. нет Экономичный шаг фермы — это шаг, который составляет общую стоимость ферм, прогонов, колонн покрытия крыши и т. д. Мы должны выполнить расчет элементов ферм для этого открытого зала с 23-метровым пролетом. 50 линейных футов 82 фута – 100 футов размаха. Это удешевляет фермы. 23 доллара. 1/5 пролета. Он был построен в 1877 году компанией Murray Dougal & Company из Милтона, штат Пенсильвания.Этот тип фермы также используется для горизонтальной фермы портальных/крановых балок. Знаки типа I не должны использоваться на той же ферме, что и знаки с переменными сообщениями. РЕКЛАМА: В этой статье мы обсудим:- 1. Металлическая ферма. Код конструкции: BS EN 1993-1-1:2005. • Фермы также используются для перевозки тяжелых грузов и иногда используются в качестве транспортных конструкций. Использование ферм в зданиях • Фермы используются в различных зданиях, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, на крышах спортивных стадионов, зрительных залах и других развлекательных зданиях.Он определил, что для стандартной длины пролета моста в 165 футов фермам Howe требуется на 54% больше железа в перемычке, а ферме Pratt требуется на 31% больше железа, чем изометрической ферме. Металлические здания с четкими пролетами обеспечивают универсальное непрерывное пространство для эффективной работы. Цех в Зоне C представляет собой трехпролетную портальную стальную каркасную конструкцию длиной 216 метров, шириной 90 метров и шагом колонн 8 метров. Здания с открытой веб-фермой доступны с шириной от 12 до 80 футов в свету и с боковыми стенами от 8 до 30 футов в высоту.50 за квадратный фут площади здания только за материалы или от 35 до 150 долларов за ферму, хотя очень длинные и сложные типы могут достигать 400 долларов за каждую. Несмотря на то, что они считаются более дорогими, металлические стропильные фермы могут пролетать дальше, чем деревянные. Руководство по техническим характеристикам фермы перекрытия Longreach Southport Timbers. Мы являемся признанным производителем IMP, занимающимся продвижением технологии изолированных металлических панелей для архитектурной, коммерческой, промышленной и холодильной промышленности.064кН до 0. Ширина фермы должна быть 1/125 пролета. 131кН для пролетов от 20м до 30м. ПРЕИМУЩЕСТВА ТРУБЧАТОЙ СТАЛЬНОЙ КРОВЕЛЬНОЙ ФЕРМЫ: • Площадь поверхности на 30–40 % меньше, чем у эквивалентной … (Длина пролета фермы) 24 м. Стальная ферма крыши является одним из самых важных и знаковых элементов строительной техники. . Включен ряд репрезентативных таблиц пролетов ферм крыши, которые дадут вам представление о пролетах ферм, доступных для конкретных условий нагрузки, продолжительности нагрузки, типа пиломатериалов и конфигурации фермы.Моно-используется там, где требуется крыша Как производитель ферм, я строил фермы с широким пролетом до 100 футов, а как строитель устанавливал фермы до 92 футов. Можно также спросить, какой вес вы можете повесить на ферму крыши? Статическая нагрузка на нижний пояс фермы зависит от веса прикрепленных к ней материалов, таких как гипсокартон на потолке; типичная нагрузка составляет 5 и 10 фунтов на квадратный фут. none Пролеты фермы перекрытия Каждая ферма перекрытия TrusSteel представляет собой индивидуальную конструкцию, основанную на уникальной нагрузке, пролете, несущей способности, использовании и кодовых критериях конкретного проекта. Чтобы определить, какой у вас тип: более ранний или последний, найдите конец направляющих и проверьте, повторяют ли формы форму буквы «C» или буквы «Z». Сегодня компания RedBuilt со штаб-квартирой в Бойсе, штат Айдахо, владеет и управляет четырьмя производственными предприятиями, пятью конструкторскими центрами и таблицей пролетов балок перекрытия с самым широким пролетом в части 2 этого учебного модуля. 2 х 12 с интервалом 12°. Доступные с различной шириной пролета и высотой боковых стенок, фермы, которые вы можете купить в Eagle National Steel, будут прочными в ваших следующих стальных стальных фермах.Наш удобный калькулятор конструкции стропильной фермы рассчитывает длину наклона вашей крыши, используя размеры пролета, свеса и шага. Доступно в некоторых местах. Фермы рассчитаны на 10- или 12-футовые центры и доступны с мезонином или без него. При средних пролетах верхние пояса скатных ферм имеют экономическое преимущество, позволяющее использовать пиломатериалы без специальных … нет Расход стали ферм на кв. м. Однако узлы и стержни образуют жесткую конструкцию, не поддающуюся деформации.Стальные строительные размеры и варианты. Фермы были построены как система несущих ферм и контрейлерных ферм, с глубиной несущей фермы 14 футов в высоту, а системы стальных крыш с контрейлерными фермами одноэтажных зданий расположены на консольных балках над колоннами. Для дома площадью 2000 квадратных футов установка фермы крыши обычно стоит от 7200 до 12000 долларов. Защита поверхности может быть окрашена или покрыта горячим цинкованием. Всего имеется 7 ферм 14 половинок, которые соединяются болтами посередине. Из этих семи ферм можно построить здание 40 X 60 или использовать деревянные фермы на концах фронтона, и вы можете построить здание 40 X 80… Легкие стальные балки или фермы 6 ”глубокий пролет 10′.Фермы стоечной рамы обычно используются в различных сельскохозяйственных, коммерческих или промышленных целях. Нагрузки. Первый железный мост в штате, вероятно, был построен в Беннингтоне до 1866 года, а может быть, уже в 1859 году. № 6 — Чистый пролет. Более подробную информацию о деревянных фермах, соединенных металлическими пластинами, можно найти в разделе Металл. Металлические перемычки, используемые в Pryda Span, изготовлены из стали марки Bluescope G2 с оцинкованным покрытием Z275. Должна использоваться одинарная стальная скоба с ограничением по пролету ферм крыши, как указано в таблице ниже.Гипсокартон. 100-метровый пролет просто поддерживаемых ферм L D 1 к соотношению глубины. Цены: 11 долларов. Преимущества . Фермы используются в самых разных зданиях, в основном там, где требуются очень длинные пролеты, например, в терминалах аэропортов, ангарах для самолетов, на крышах спортивных стадионов, зрительных залах и других зданиях для отдыха. Чтобы сделать этот пост проще и короче, я привожу 29-страничный проектный документ со всеми ссылками на все фермы в системе крыши. Я продаю стальные фермы, они совершенно новые. Двери и окна.Бесплатная доставка Бесплатная доставка Бесплатная доставка. Это модель фермы с металлическими опорами, рассчитанная на пролет 6 дюймов X 6 дюймов (5). Версия с коническими опорами серии Gambrel доступна шириной 24 фута, 30 футов, 40 футов, 50 футов и 60 футов с высотой карниза от От 8 до 14 футов Ферма будет спроектирована с прямой сваркой стенки … О калькуляторе фермы крыши 0+100×6 Несколько ограничений, связанных с цепочкой камней Это нагрузка, которая распределяется равномерно по всей длине пролета. Фермы могут быть спроектированы с использованием комбинации деревянных и стальных элементов.Каждая ферма с открытой сеткой, которую мы поставляем, построена на основе истории, целостности и качества. Здания ClearSpan поставляются с ведущими в отрасли гарантиями, которые включают 50 лет на каркасы, 25 лет на гофрированный металл и 20 лет на тканевые покрытия. Приведенные ниже таблицы нагрузки/пролета демонстрируют лишь небольшую часть возможных комбинаций, доступных для ферм перекрытий TrusSteel CFS. (a)] элементы стенки расположены таким образом, что под действием силы тяжести более длинные диагональные элементы испытывают натяжение. Пролет: до 14 метров. ТРУБЧАТАЯ СТАЛЬНАЯ ФЕРМА. После 12 дюймов глубины каждые дополнительные 3 дюйма глубины добавляют 2 фута пролета. Стальная конструкция представляет собой стальную балку, стальную колонну, стальную ферму и другие компоненты, изготовленные из профильной стали и стального листа, а сварные швы, болты или заклепки соединяют каждый компонент или часть. Фермы способны выдерживать значительные внешние нагрузки на большом пролете и использовать относительно небольшое количество материала, что делает их особенно полезными для железнодорожных и военных мостов. Фермы опорной рамы предназначены для размещения на расстоянии от 2 до 9 футов по центру.Ферма является одним из основных типов каркасных конструкций, образованных из конструктивных элементов. Это особенно верно, когда фермы изготовлены из холодногнутых стальных поясов и стенок с завальцованными краями. Стальные фермы крыши. У нас есть много размеров. 5 6 6. Например, если длина пролета составляет 26 футов, вам потребуются 16-футовые и 10-футовые куски пиломатериала для создания нижнего шнура, не оставляющего после себя обрезков. Если вы добавите более крупные пиломатериалы, например, 2×6, вы можете увеличить пролет примерно на 9 футов. Стандартная стальная ферма 10 футов.Введите пролет фермы, расстояние между пролетами и условия нагрузки, и инженерные программы спроектируют ферму, которая будет соответствовать проектным критериям. Основная конструкция состоит из дерева, но натяжные элементы и вертикальные элементы ферм Хоу сделаны из стали. заменены легкими, прочными стальными ферменными пролетами. 5 кПа/л. Максимальная площадь вывески составляет 1200 квадратных футов. Точно так же можно спросить, как называется стальная ферма крыши? Преимущество стальной фермы. Прочность и долговечность стали делают ее предпочтительным материалом для прозрачных пролетных конструкций.Мичиана предлагает полный спектр Pitch and Span. Пролет металлоконструкций кровли большой, длина односкатной консоли более 40 м, а основная ферма … с точки зрения формы и размеров) выполнена из сквозных стальных мостов. Деталь стальной конструкции для конструкции рамы порта: эта ферма удобна для использования с пролетами до 250 футов (76 м) и была обычной конфигурацией для железнодорожных мостов, поскольку мосты с фермами перешли от дерева к металлу. Некоторые производители по контракту требуют модульного монтажа, когда пролеты превышают 70 футов.Изготовлен из 100% стали США. Как достигается экономичное расстояние между стропильными фермами? Ограничения по пролету характерны для деревянных ферм, которые могут иметь пролет только ограниченной длины. Это фермы с четким пролетом, рассчитанные на 10-метровые центры. Доступно неограниченное количество ферм. Эти фермы удобны для пролетов от 12 м до 18 м. В частности, они являются наиболее подходящими решениями для строительных проектов, требующих длинных пролетов и гибких пространств, таких как навесы с прозрачными пролетами, заводы, терминалы аэропортов, ангары для самолетов, крыши спортивных стадионов и т. д. мост через реку Осейбл в Кизвилле в округах Клинтон и Эссекс, штат Нью-Йорк.С чистыми пролетами до 150 футов для транспортных средств и 250 футов для пешеходов стиль Keystone является одним из наших самых популярных дизайнов. Если пропорции вас не устраивают, используйте сталь, которая примерно в 30 раз прочнее дерева. Экономьте время на проектирование, строительство и деньги благодаря фермам, построенным в больших количествах. Настил моста бетонный, используется как постоянный мост. 75 кН/м 2 . Для обычных зданий фермы типа финк оказались вполне удовлетворительными. металлический пролет фермы

    Освобождение от разрешения на новое строительство | Производительность здания

    Для новых видов строительных работ больше не требуется разрешение на строительство, что экономит домовладельцам до 18 миллионов долларов в год и сокращает количество разрешений примерно на 9000 (если подается отдельно).

    С 31 августа 2020 года в Закон о строительстве были добавлены дополнительные исключения в отношении разрешений на строительство. Разрешения на строительство больше не требуются для ряда новых или расширенных типов строительных работ с низким уровнем риска, таких как ночевки, навесы, навесы для автомобилей, уличные камины и наземные солнечные батареи.

    Новые исключения позволят владельцам зданий сэкономить время и деньги, так как им не придется обращаться в местный совет за согласием на общие строительные проекты.Это сокращение разрешений на строительство также позволит советам сосредоточиться на строительных работах с повышенным риском, помогая повысить производительность.

    Этот пакет новых исключений дополняет работы, которые уже могут быть выполнены без разрешения на строительство, указанные в Приложении 1 Закона о строительстве. Некоторые из новых освобожденных строительных работ могут быть выполнены без помощи профессионала, в то время как для других требуется участие сертифицированного профессионального инженера или лицензированного специалиста по строительству.

    Строительные работы, не требующие разрешения на строительство, должны соответствовать Строительному кодексу и другим законодательным требованиям, таким как Закон об управлении ресурсами 1991 года, Закон об электроэнергии 1992 года и Закон об охране здоровья и безопасности на рабочем месте 2015 года. Любые вопросы, связанные с планированием или управлением ресурсами, или любые проекты, связанные с районным планированием, по-прежнему должны обсуждаться с вашим местным советом.

    Новые исключения вступят в силу 31 августа 2020 года.

    Прежде чем приступить к освобождению от ответственности, важно правильно следовать указаниям MBIE. Если вы не уверены, какое законодательство может применяться и каковы требования, лучше проконсультироваться со специалистом.

    Руководство MBIE по строительству без согласия другие подобные сооружения могут быть построены без разрешения на строительство.Кухни и ванные комнаты не входят в льготу. Любые сантехнические работы в новом или существующем здании по-прежнему требуют разрешения на строительство, а любые электрические работы по-прежнему должны выполняться зарегистрированным электриком.

    Возможные варианты:

    Навесы площадью до 40 квадратных метров

    Новые исключения означают, что вы можете построить навес площадью до 40 квадратных метров без разрешения на строительство, если:

    Навесы на первом этаже площадью до 30 квадратных метров

    Новые исключения означают, что вы можете построить навес площадью до 30 квадратных метров на первом этаже без разрешения на строительство, если:

    Веранды и веранды на первом этаже до 30 квадратных метров

    Новые исключения означают, что вы можете построить веранду или крыльцо площадью до 30 квадратных метров на первом этаже без разрешения на строительство, если:

    Постоянные уличные камины или печи

    Новое освобождение означает, что вы можете построить постоянный уличный камин или печь максимальной высотой 2. 5 метров и с максимальной варочной поверхностью 1 квадратный метр без разрешения на строительство. Камин или печь также должны находиться на расстоянии не менее одного метра от любой законной границы или здания, и могут существовать ограничения местных властей на разведение открытого огня в вашем районе.

    Гибкие резервуары для хранения воды

    Новое исключение означает, что вы можете размещать гибкие резервуары для хранения воды, поддерживаемые на земле, для орошения или пожаротушения объемом до 200 000 литров без разрешения на строительство.

    Наземные солнечные панели

    Новые исключения означают, что наземные солнечные панели могут быть построены без разрешения на строительство, если: Земля может быть застроена без разрешения на строительство.

    Короткопролетные (малые) мосты

    Короткопролетные мосты, если они не перекрывают дорогу или железную дорогу, могут быть построены без разрешения на строительство. Общий пролет (длина) может быть не более 6 метров. Проект должен быть выполнен или проверен сертифицированным профессиональным инженером.

    Одноэтажные сараи и сараи для сена в сельской местности

    Одноэтажные сараи или сараи для сена в сельской местности с максимальной площадью пола 110 квадратных метров могут быть построены без разрешения на строительство, если:



    проект, который не нуждается в согласии?

    Если вы хотите начать строительный проект, для которого не требуется разрешение на строительство, вам следует нанять подходящего профессионала или вы можете сделать это самостоятельно, если профессионал не требуется, при условии, что вы следуете указаниям MBIE.

    Все освобожденные строительные работы должны соответствовать Строительному кодексу, а также другим соответствующим законам.

    Владелец здания обязан проверить, требуется ли разрешение на строительство. Если работа, которую вы планируете провести, не соответствует указанным требованиям, вам потребуется получить разрешение на строительство. Если вы не уверены, нужно ли вам согласие, попросите совета у кого-нибудь с соответствующими знаниями и опытом в области строительства.

    См. руководство MBIE по строительным работам, не требующим разрешения на строительство.

    MBIE недавно выпустила учебные модули, чтобы помочь тем, кто плохо знаком со строительными нормами и выполняет работы в строительном секторе.

    NZ Модули системы регулирования зданий

    Нелинейное динамическое поведение свободно опертых железобетонных балок при комбинированном ударно-взрывном нагружении

    https://doi.org/10.1016/j.engstruct.2018.12.014Get rights and content

    Highlights

    Нелинейная динамика Исследуются реакции и поведение при отказе свободно опертых железобетонных балок, подвергающихся сочетанию ударных и взрывных нагрузок.

    Балка больше подвержена скалыванию по глубине, когда ударная нагрузка применяется раньше, чем взрывная нагрузка.

    Балка получает больше повреждений, когда последовательное взрывное нагружение начинается на стадии свободных колебаний реакции на ударную нагрузку.

    Балка испытывает большие внутренние силы, когда взрывная нагрузка возникает одновременно с первым пиковым ударным усилием.

    Abstract

    Несмотря на то, что в литературе существует множество исследований по исследованию железобетонных (ЖБ) конструкций под ударными или взрывными нагрузками по отдельности, в данной статье численно оцениваются нелинейные динамические реакции и поведение при разрушении просто опертых железобетонных (ЖБ) конструкций. ) балки, подвергнутые сочетанию ударных и взрывных нагрузок с использованием LS-DYNA.Влияние среднескоростных ударных нагрузок на взрывные реакции железобетонных балок изучается путем рассмотрения различных сценариев комбинированного нагружения, различающихся последовательностью приложения нагрузок и временным запаздыванием между инициациями этих нагрузок. По результатам моделирования было замечено, что когда ударная нагрузка прикладывается к балке перед взрывной нагрузкой, она подвергается более сильному скалыванию по глубине из-за изгибно-сдвигающих напряжений, возникающих в ударной балке перед инициированием последующего взрывная нагрузка.Кроме того, балка испытывает более сильный откол по глубине и остаточные пластические деформации при инициировании последующей взрывной нагрузки на стадии свободных колебаний балки под действием ударной нагрузки. Однако более высокие пиковые значения внутренних сил возникают, когда последующая взрывная нагрузка инициируется одновременно с возникновением первого пика силы удара. Кроме того, уязвимость различных железобетонных балок, зависящая от некоторых важных конструктивных параметров, включая глубину балки, длину пролета и конфигурацию арматуры, оценивается при сочетании ударных и взрывных нагрузок с помощью предлагаемого индекса повреждения, основанного на остаточной способности к изгибу. ж/б балок.

    Ключевые слова

    Комбинированное ударно-взрывное нагружение

    Опорные балки

    Индекс повреждения

    Откольное повреждение

    Длительность ударного нагружения

    Рекомендованные статьиСсылки на статьи (0)

    © 2010 Thes.9000 Опубликовано Elsevier Ltd.

    Рекомендуемые статьи

    Ссылки на статьи

    (PDF) Усовершенствованный тест пространственного охвата зрительно-пространственной памяти

    Выводы

    Мы описываем адаптивный C-SST, который количественно оценивает зрительно-пространственную

    память. пространственный диапазон

    (MnS) метрика с точностью до долей.Метрика MnS имела

    меньшую дисперсию, чем другие широко используемые текущие

    метрики, включая максимальный диапазон и общее количество правильных испытаний. Точность

    сильно зависела от длины списка, снижаясь со скоростью

    примерно на 30%/элемент вокруг MnS, с минимальным

    дополнительным влиянием расстояния пути и пересечений.

    анализ неверных проб показал, что преобладают ошибки пропуска и передачи. Серийные функции положения

    показали эффекты первенства и недавности, которые были слабее в пространственном диапазоне

    , чем при тестировании цифрового диапазона, что согласуется с разницей в силе позиционной маркировки в визуально-патиальной и вербальной областях.Зрительно-пространственный диапазон уменьшался с возрастом

    быстрее, чем объем пальцев у тех же участников, что предполагает более быстрое возрастное снижение пространственной

    , чем вербальной рабочей памяти. Более быстрый ответ в

    раз был связан с увеличением пространственного и цифрового диапазона

    , что согласуется с ранее сообщавшимися корреляциями

    между скоростью обработки и объемом рабочей памяти.

    Исследования моделирования показали, что показатель MnS обеспечивает

    более точные оценки истинного диапазона (т.е., длина списка

    , где участники верны на 50%), чем другие показатели.

    Моделирование также позволило провести метаанализ предыдущих

    исследований зрительно-пространственного охвата, который показал, что C-

    SST обеспечивает более точное измерение пространственной рабочей

    памяти, чем CBT или WMS III SST.

    Благодарности

    Содержание является исключительной ответственностью авторов и

    не обязательно отражает официальную точку зрения

    Департамента по делам ветеранов или правительства США.Мы хотели бы поблагодарить Ben Edwards,

    Oren Poliva, Masood Younus, Nabeel Rahman и Kerry Hubel, которые

    собрали данные, использованные в этом отчете, и Robert Hink, который разработал

    базу данных MySQL.

    Заявление о раскрытии информации

    DLW аффилирована с NeuroBehavioral Systems, Inc., разработчиком программного обеспечения

    Presentation, которое использовалось для проведения этих экспериментов.

    Финансирование

    Это исследование было поддержано VA Rehabilitation Research и

    Грантами на развитие [CX000583] и [CX001000] для DLW.

    Ссылки

    Бебло, Т., Мацек, К., Бринкерс, И., Хартье, В., и Клавер, П. (2004). Новый подход в клинической нейропсихологии к оценке пространственной

    рабочей памяти: тест подавления блоков. Журнал клинической

    и экспериментальной нейропсихологии (нейропсихология, развитие

    и познание: раздел A), 26 (1), 105–114.

    Берч Д.Б., Крикорян Р. и Хуха Э.М. (1998). Задача Corsi Block-tapping

    : Методологические и теоретические соображения.Мозг и

    Познание, 38(3), 317–338.

    Браун, Л. А., Брокмол, Дж. Р., Гоу, А. Дж., и Дири, И. Дж. (2012). Скорость обработки

    и зрительно-пространственная исполнительная функция предсказывают зрительную работу

    способности памяти у пожилых людей. Experimental Aging Research, 38(1),

    1–19. doi:10.1080/0361073X.2012.636722

    Брунетти Р., Дель Гатто К. и Делогу Ф. (2014). eCorsi: Внедрение

    и тестирование задачи Corsi Block-tapping для цифровых планшетов.

    Frontiers in Psychology, 5, 939. doi:10.3389/fpsyg.2014.00939

    Буш, Р. М., Фаррелл, К., Лисдал-Медина, К., и Крикорян, Р. (2005). Corsi

    Производительность задачи прослушивания блоков как функция конфигурации пути.

    Журнал клинической и экспериментальной нейропсихологии, 27(1), 127–134.

    doi:10.1080/1380339681

    Capitani, E., Laiacona, M., & Ciceri, E. (1991). Половые различия в пространственной

    памяти: повторный анализ блоков долговременной памяти

    в соответствии с уровнем кратковременной памяти.Итальянский журнал неврологии

    Science, 12(5), 461–466.

    Классен, М. Х., ван дер Хам, И. Дж., и ван Зандвоорт, М. Дж. (2014).

    Компьютеризация стандартного задания Корси по прослушиванию блоков влияет на лежащие в его основе

    когнитивные концепции: пилотное исследование. Прикладной

    Нейропсихология Взрослые, 1–9. doi: 10.1080/23279095.2014.892488

    Corsi, PM (1972). Память человека и медиальная височная область

    головного мозга (Dissertation Abstracts International, 34(02), 891B).

    Университетские микрофильмы № AAI05–77717.

    Фаррелл Пагулаян, К., Буш, Р. М., Медина, К. Л., Барток, Дж. А., и Крикорян,

    Р. (2006). Разработка нормативных данных для задания на простукивание Corsi Block-

    . Журнал клинической и экспериментальной нейропсихологии,

    28(6), 1043–1052.

    Фурнет, Н., Рулен, Дж. Л., Валле, Ф., Бодуан, М., Агригороэи, С., Пеньон,

    А., … Деришар, О. (2012). Оценка кратковременной и рабочей памяти у пожилых людей: французские нормативные данные.Старение и психические расстройства

    Health, 16(7), 922–930. doi:10.1080/13607863.2012.674487

    Гросси Д., Матарезе В. и Орсини А. (1980). Половые различия в объемах пространственной и вербальной памяти взрослых

    . Кортекс, 16(2), 339–340.

    Герард, К., и Тремблей, С. (2012). Влияние длины пути и размера дисплея

    на память для пространственной информации. Экспериментальная психология, 59

    (3), 147–152. doi:10.1027/1618-3169/a000137

    Хестер, Р. Л., Кинселла, Г.Дж., и Онг, Б. (2004). Влияние возраста на задачи прямого

    и обратного диапазона. [Сравнительное исследование]. J Int Neuropsychol

    Soc, 10(4), 475–481. doi: 10.1017/S1355617704104037

    Holdnack, JA, Xiaobin, Z., Larrabee, GJ, Millis, S.R., & Salthouse, TA

    (2011). Подтверждающий факторный анализ WAIS-IV/WMS-IV.

    Оценка, 18(2), 178–191. doi:10.1177/10731

    393106

    Hurlstone, M.J., Hitch, G.J., & Baddeley, A.Д. (2014). Память для последовательного заказа

    по доменам: обзор литературы и направления

    для будущих исследований. Психологический бюллетень, 140 (2), 339–373. дои: 10.

    1037/a0034221

    Кесселс, Р.П., ван ден Берг, Э., Руис, К., и Брэндс, А.М. (2008). Обратный диапазон

    задачи Corsi Block-Tapping и его связь с

    диапазоном цифр WAIS-III. Оценка, 15 (4), 426–434.

    Кесселс, Р. П., ван Зандвоорт, М.J., Postma, A., Kappelle, LJ, & de Haan,

    EH (2000). Задача Corsi Block-tapping: стандартизация и

    нормативные данные. Прикладная нейропсихология, 7(4), 252–258.

    Киллион, М.С., Никетт, П.А., Гудмундсен, Г.И., Ревит, Л.Дж., и Банерджи,

    С. (2004). Разработка экспресс-теста «речь в шуме» для измерения потери отношения сигнал/шум у слушателей с нормальным слухом и

    с нарушениями слуха. Журнал Акустического общества Америки, 116

    (4 часть 1), 2395–2405.

    Ло, А. Х., Хамфрис, М., Бирн, Г. Дж., и Пачана, Н. А. (2012). Test-

    повторное тестирование надежности и практических эффектов Wechsler Memory

    Scale-III. Журнал нейропсихологии, 6 (2), 212–231. дои: 10.1111 / j.

    1748-6653.2011.02023.x

    Монако, М., Коста, А., Кальтаджироне, К., и Карлезимо, Г. А. (2013). Вперед

    и назад для вербальных и зрительно-пространственных данных: стандартизация

    и нормативные данные взрослого населения Италии.Неврология

    Наука, 34(5), 749–754. doi:10.1007/s10072-012-1130-x

    Мунгас Д., Хитон Р., Тульский Д., Зелазо П.Д., Слоткин Дж. , Блиц Д., …

    Гершон Р. ( 2014). Факторная структура, конвергентная валидность и дискриминантная

    минантная валидность батареи когнитивного здоровья NIH Toolbox (NIHTB-

    CHB) у взрослых. Журнал Международного нейропсихологического общества,

    20(6), 579–587. doi:10.1017/S1355617714000307

    Орсини, А., Chiacchio, L., Cinque, M., Cocchiaro, C., Schiappa, O., & Grossi,

    D. (1986). Влияние возраста, образования и пола на два теста

    ПАМЯТЬ 13

    Загружено [University of California Davis] в 12:47 24 сентября 2015 г.

    Как рассчитать вес стального квадрата в кг

    Как рассчитать вес квадратной стали в кг и ч Как рассчитать вес стали. в этой теме мы знаем, как рассчитать вес квадратной стали, и мы знаем, что квадратный стальной стержень бывает различной формы, такой как труба и труба, поэтому мы назвали его квадратной стальной трубой и квадратной трубой.

    Удельный вес стали около 7850 кг/м3. Квадратное сечение стали также является сталью ms, содержащей меньше углерода, поэтому ее называют мягкой сталью, а их предел текучести Fe250. Таким образом, вес стали ms рассчитывается следующими методами.

    Как рассчитать вес стали

    Расчет веса стали производится с помощью формулы веса стали с помощью калькулятора веса стали. С помощью формулы веса стали мы можем легко найти вес стали.

    Для определения значения веса стальных стержней мы должны потребовать измерения квадратной стали, во-первых, это объем, а во-вторых, это удельный вес стали, который также известен как плотность стали.

    И другой способ расчета веса стали с помощью калькулятора веса стали.

    Пример 1

    рассчитать вес стального стержня квадратной формы длиной 1 метр

    Рассчитать вес квадратного стального стержня

    Использование квадратного сечения ms

    мы знаем, что квадратная квадратная труба и квадратная стальная труба используются в различных целях строительных работ, таких как строительство зданий и машиностроение на заводах, для создания различных типов машин, а также используются при сварке различного оборудования.

    Стальной стержень квадратной формы имеет одинаковую длину кромки и площадь квадратной формы Стальной стержень квадратной формы с длиной кромки, в стали квадратной формы все стороны и длина кромки равны, если одна сторона стального квадрата составляет 20 мм, показать, что все стороны имеют кромку 20 мм длина

    что такое добавка к бетону и ее тип

    вот так если у вас длина 50мм то сначала конвертируем в метры
    50мм=50/1000м
    =0.05м

    Площадь поперечного сечения = (длина края)2

    Длина кромки=50 мм

    ● Как рассчитать материал, необходимый для заливки крыши здания площадью 1800 квадратных футов

    ● Как рассчитать материал, необходимый для заливки крыши здания площадью 1000 квадратных футов

    ● Как рассчитать вес стального стержня разного размера

    Весовая формула стали

    ●Решите :-у нас есть формула веса стали для стальных стержней

    Данный размер: —

    Плотность стали =7850 кг/м3

    Длина стали = 1 метр

    Длина стороны стали =50мм

    ● Шаг первый:-
    мы знаем, что
    вес мс стержня = объем стали × плотность стали

    Вес=Объем × Плотность

    ●Шаг 2:-

    Сначала мы должны вычислить

    объем стали = площадь стального стержня квадратной формы × длина стального стержня

    Объем=Площадь×Длина

    Ставим все значение

    Вес =(Площадь×Длина)×Плотность

    Масса стали =50мм×50мм×1м×7850кг/м3

    0.

Добавить комментарий

Ваш адрес email не будет опубликован.
